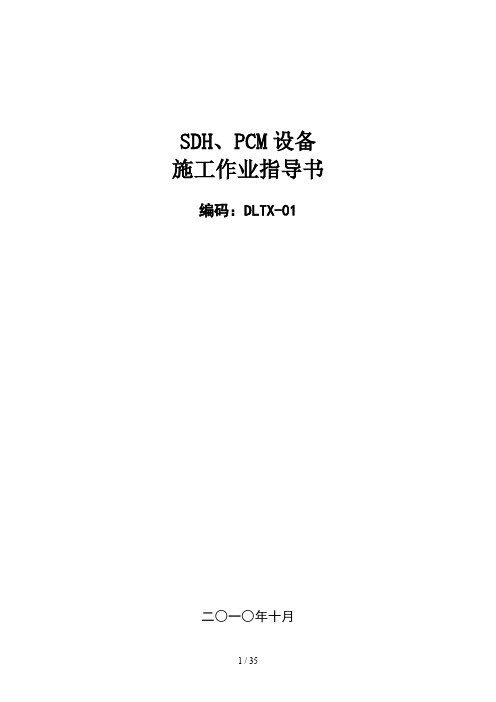

SDH、PCM设备施工作业指导书编码：DLTX-01二○一○年十月作业指导书签名页目录1.适用范围 (1)2.编写依据 (1)3.作业流程 (2)4.安全风险辨析与预控 (4)5.作业准备 (6)5.1人员配备 (6)5.2主要工器具及仪器仪表配置 (6)6.作业方法 (7)6.1作业准备 (7)6.2设备到货验收 (7)6.3设备安装和施工质量自检 (7)6.4设备单机调试 (7)6.5设备并网调试 (15)7.质量控制措施及检验标准 (15)7.1质量控制措施 (15)7.2质量控制表单 (17)7.3检验标准 (17)8.附录 (18)附录 1：准备工作检查表 (18)附录 2：设备到货验收检查表 (19)附录 3：货物问题反馈表 (20)附录 4：SDH、PCM设备安装质量检验评定表 (21)附录 5：工程质量缺陷及处理情况表 (22)附录 6：测试记录表 (23)1、本作业指导书是中国南方电网有限责任公司SDH光设备、PCM复接设备安装、调试和验收的步骤，适用于110kV~500kV电压等级电网SDH光设备、PCM复接设备新建、扩容及搬迁工程的施工作业。

2、本作业指导书未包括的内容和指标要求，应按国家有关规定、工程合同、设计文件等的要求执行。

当本规范与国家标准及规范有矛盾时，应以国家标准和规范为准。

3、在施工过程中，施工单位应严格执行各项施工质量检查的规定。

建设单位、监理单位应严格进行随工检验工作。

4、在特殊情况下，执行本作业指导书有困难时，施工单位应充分论述理由，并提供报告呈建设单位主管部门审批。

2.编写依据图3-1 作业流程图4.安全风险辨析与预控表4-1 安全风险辨析及预控措施检查表请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白；5.1人员配备注: 施工必须有负责人和监护人，作业人数可根据具体工程规模配备。

配线作业指导书1目的规范配线人员在日常工作中的行为，保证人体健康，减少作业活动对环境造成的污染和资源浪费，控制配线过程中的危险源和安全隐患，促进全员环境保护与安全意识的提高。

2适用范围从事配线作业的操作人员。

3本岗位一般环境因素/危险源3.1一般环境因素3.1.1固体废弃物排放、噪声排放。

3.2—般危险源321临时走线不规范；3.2.2电动工具漏电；3.2.3手动工具使用操作失误。

4本岗位重大环境因素/危险源5环境/安全防护用品、装置及设施工作服、绝缘鞋、绝缘手套和灭火器等。

6应急措施在配线作业中要按配线作业要点进行，若发生事故，应急处理措施如下：6.1触电事故：关闭电源，观察伤者情况，根据情况进行救治或者送医院；若伤者已经休克，应拨打“ 120”急救电话，并对伤者进行人工呼吸，若伤者心跳停止，应进行心脏复苏急救。

6.2其它伤害：配线作业一般情况下的其它伤害是工具或者电器件掉落砸伤，或者是搬运箱体过程中碰伤。

此时，首先察看伤者，流血过多时应简单止血，根据伤者情况送医院或者拨打“ 120”急救电话。

6.3发生火灾时，按照防火应急预案处理。

6.4及时向部门领导和生产部报告。

7作业要点7.1装配规程部分7.1.1对照图纸领取电器件，确保其型号相符合，每个电器件安装前要详细阅读相应的安装使用说明书。

7.1.2在剥离每一根导线端头的绝缘层时，不应使导线受到损伤。

7.1.3导线的截面积、颜色必须严格根据图纸的要求选取。

不同的导线截面积，采用相应规格的压接端头，导线规格必须要与压接端头的规格相符。

7.1.4压接端头经专用工具压接后应保持完整，不应有破损现象。

7.1.5用捆扎带时，线束不能过紧，防止将线皮划伤。

7.1.6线带束紧后，多余的带尾部分应剪掉，剪断处应朝向操作者不易碰到的地方，以免划伤手部。

7.1.7禁用尖嘴钳、断线钳等其它非管状端头压接工具压接管状端头。

7.1.8拧紧端子上螺钉的过程中应用手扶持导线，以避免接线座脚承受扭矩变形。

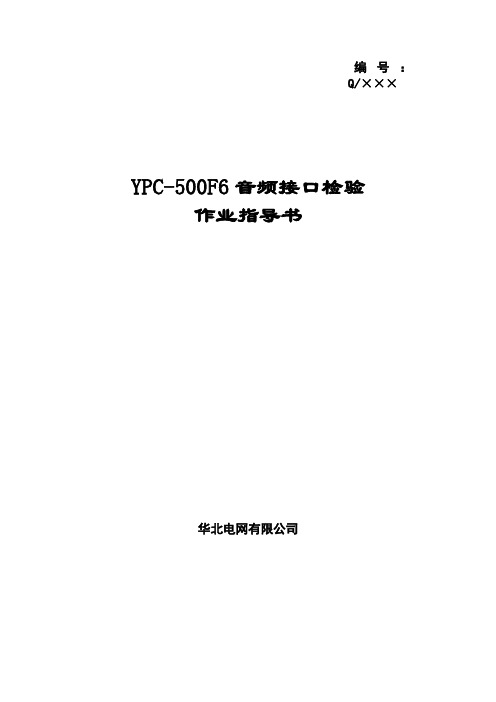

编号：Q/×××YPC-500F6音频接口检验作业指导书华北电网有限公司前言为进一步加强华北电网继电保护检验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。

通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。

本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。

本作业指导书指导现场标准化作业。

同时试验报告、安全措施票、装置打印定值是现场标准化作业不可分割的部分。

本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。

本作业指导书起草人：本作业指导书审核人：本作业指导书自发布之日起执行。

1范围1．1本作业指导书适用于京津唐电网YPC-500F6音频接口装置的全部检验。

1．2作业目的是对YPC-500F6音频接口装置运行过程中的周期性全部检验。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

2．1 《国家电网公司电业安全工作规程》2．2 GB 7261-2001《继电器及继电保护装置基本试验方法》2．3 GB /T14285-2006《继电保护和安全自动装置技术规程》2．4 GB/T 15145-2001《微机线路保护装置通用技术条件》2．5 DL 478-2001《静态继电保护及安全自动装置通用技术条件》2．6 DL/T 559-94 220--500kV《电网继电保护装置运行整定规程》2．7 DL/T 624-1997《继电保护微机型试验装置技术条件》2．8 DL/T 995-2006《继电保护和安全自动装置检验规程》3检修前准备：5.1准备工作安排5.2人员要求5.3备品备件5.4仪器仪表及工器具5.5材料5.6危险点分析3.7 安全措施4YPC-500F6音频接口装置全部检验流程图5作业程序和作业标准5.2检修电源的使用5.3检修内容和工艺标准5.3.1. 保护屏后接线、插件外观检查及压板线检查注意事项：检查前应保证交流电压、交流电流及直流电源均已断开，不停电更换交流电流插件时，应先退出保护并由端子排外侧可靠将电流回路短封。

音频缆成端制作作业指导书
一、所需材料：音频缆、电工胶布、扎带。

二、所需工具：剪钳、美工刀、打线枪、端子排。

三、知识点：
主色：白、红、黑、黄、紫；
副色：蓝、橙、绿、棕、灰。

关键点：1、音频缆的出线标准是以色谱的主、副色搭配组成的。

如白蓝、白橙、白绿、白棕、白灰、红蓝、红橙，，，
2、每25对音频缆有一根色带包住，其色谱也是以主、副色搭配而成的(线缆只有在25对以上，才会用色带来区分)。

四、制作过程：
1、安装过程
首先，我们把音频电缆放置到需要音频成端的地方,再把音频电缆固定在音频成端箱内或者固定在专门的音频配线架上，在固定音频电缆时要注意留有余长（大概2米至3米长），防止因外力导致音频线松动引起故障。

2、去皮过程
首先将音频开缆刀把黑色音频电缆外表去皮，大概去掉1米长左右，接着使用小刀将音频电缆内保护层去掉，在去音频电缆时不要割坏保护层内的音频线，以免影响音频线的传输质量。

3、音频线的保护过程
我们去掉音频电缆外层，内层音频线就裸落在外面，如果音频电缆内音频线效多时，音频线容易乱，所以在出线时，要根据出线长度和位置，要用电工胶布固定。

如图：
4、音频电缆成端过程
我们把分好的音频线，根据国际色谱排列。

先固定在端子排上，然后用打线枪把音频线打在端子排上。

最后把端子排固定在音频配线架上，如图：
5、清洁工作
音频缆成端好以后，收拾好工具和材料，清理工作现场。

四、音频成端过程中注意事项
1、在固定音频电缆时不要用力过猛损坏音频电缆。

2、在成端时，一定要注意音频线的色谱，避免混淆，造成出线错误。

3、成端后，做好标签。

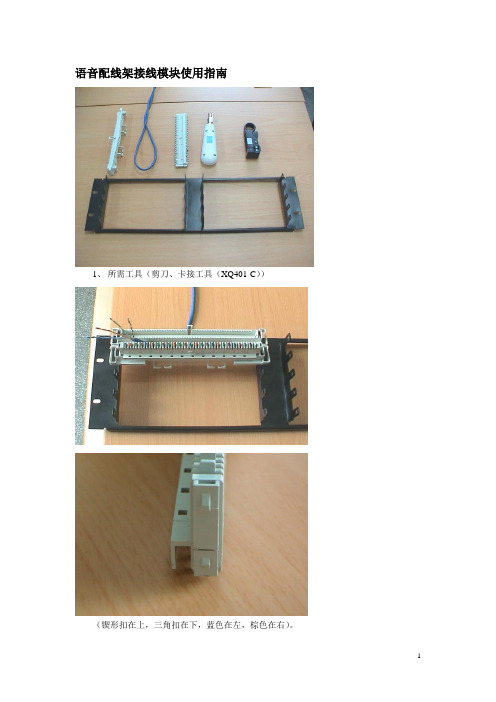

语音配线架接线模块使用指南1、所需工具（剪刀、卡接工具（XQ401-C））（锲形扣在上，三角扣在下，蓝色在左，棕色在右）。

2、在装好的高频模块底座下方的穿线耳内穿入超五类或大对数线缆电缆，剥去线外皮约100mm待用。

将25对高频接线模块安装在需安装该模块的下一个模块底座上。

（正面图）（反面图）4、电缆按色标顺序自左向右进行接线。

（正面图）（反面图）5、用卡接工具（XQ401-C）将导线卡接在模块上，卡接工具保持和接线模块垂直，倾斜不大于5度，直到听到一声清脆的响声以保证卡接到位，多余线头将自动剪去。

（正面图）（反面图）6、打好线后的示意图。

7、当六根UTP电缆或大对数电缆全部卡接到位，拔下高频模块向上180度翻转，装于上一个高频模块底座，注意每根导线应位于底座相应的槽内，这样自上而下直到最下一个模块。

（正面图）（反面图）8、最后完成后的示意图（正面图）（俯视图）9、打好25对大对数线缆后的示意图。

10、25对大对数线缆的打线顺序：一、5类25对UTP电缆：按白（5对）、红（5对）、黑（5对）、黄（5对）、紫（5对）顺序（从左向右）：对数 1 2 3 4 5 6 7 8 9 10 11 1225对接线色谱白-蓝白-橙白-绿白-棕白-灰红-蓝红-橙红-绿红-棕红-灰黑-蓝黑-橙对数13 14 15 16 17 18 19 20 21 22 23 24 2525对接线色谱黑-绿黑-棕黑-灰黄-蓝黄-橙黄-绿黄-棕黄-灰紫-蓝紫-橙紫-绿紫-棕紫-灰二、5类25对室外充油电缆，按白蓝（4对）、白橙（4对）、白绿（3对）、白棕（4对）、。

110配线模块的打线实验指导书一、实验目的掌握110配线模块打线的制作方法掌握32芯电话线布线方法二、实验内容110配线模块打线32芯电话线布线三、实验设备压线钳，打线工具，扎带，胶布四、实验步骤（一）110配线模块打线1、按照距离量好电话线的长度2、用剥线钳把外皮剥掉3、把外皮取出4、按照大组白、红、黑、黄分开，并用胶布把各大组绑好5、先把白组的线理平，并按照蓝、蓝白、橙、橙白、绿、绿白、棕、棕白的顺序。

6、按照第五步的线序依次把线缆放到110配线架上。

7、用胶布把距离配线口3CM处绑好。

8、把第五步的线序依次放好，然后用打线工具把线打好。

注意打线工具必须平放，用力适中。

9、检查好线序以及完成情况。

10、完成（二）电话线布线1、电话线布线按照横平竖直的方法置放于线槽上2、线缆放在线槽的一端，并理好线，不能交叉3、用扎带把线缆固定好，水平每隔大约20CM放一条扎带，垂直大概10CM放一条扎带。

4、线缆放进机架时必须按照线槽的方向走向。

左右分开放进机架。

5、注意扎带要整齐美观，扎带头要在一条直线上6、扎带多余部分的裁剪一定要圆滑，不得有刺。

7、完成五、实验结论110配线模块的打线实验指导书一、实验目的掌握110配线模块打线的制作方法掌握32芯电话线布线方法二、实验内容110配线模块打线32芯电话线布线三、实验设备压线钳，打线工具，扎带，胶布四、实验步骤（一）110配线模块打线1、按照距离量好电话线的长度2、用剥线钳把外皮剥掉3、把外皮取出4、按照大组白、红、黑、黄分开，并用胶布把各大组绑好5、先把白组的线理平，并按照蓝、蓝白、橙、橙白、绿、绿白、棕、棕白的顺序。

6、按照第五步的线序依次把线缆放到110配线架上。

7、用胶布把距离配线口3CM处绑好。

8、把第五步的线序依次放好，然后用打线工具把线打好。

注意打线工具必须平放，用力适中。

宁夏电力公司固原供电局1 总的要求1.1 一般规定1.1.1 投标者必须具备权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。

投标者或供货厂（商）（包括分包厂商）应具有设计、制造和提供过与本工程相类似的，或规模更大，较规定的条件更严格的设备的业绩，至少要有30套1年以上的成功商业运行经验。

所投标的设备必须经过有资质的检测机构的检测。

如发现有失实情况，招标方有权拒绝该投标。

1.1.2 投标者应仔细阅读招标文件，包括商务和技术部分的所有规定。

由投标者提供的技术规范应与本技术规范书中规定的要求相一致。

投标者也可以推荐满足本技术规范书要求的类似的定型产品，但必须提出详细的技术偏差。

1.1.3 本规范书并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标者应提供符合IEC和ITU-T最新版本的标准和本规范书要求的成熟系统和优质产品。

1.1.4 投标者提供的设备必须是标准的，技术上是先进和成熟的，元器件、材料是崭新的。

1.1.5 技术规范书经双方确认后，作为合同的附件，与合同正文具有同等的法律效力。

1.1.6 本技术规范书中涉及的有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。

1.1.7 本技术规范书未尽事宜，由招标者和投标者在合同技术谈判时协商确定。

1.2 投标者资格和投标要求1.2.1 投标者资格投标者在投标文件中应提供下列有关资格文件，否则视为非响应性投标。

（1）投标者或供货厂（商）提供同类设备相应的最终用户的使用情况证明。

投标者应列出中华人民共和国境内用户的名单、电话、联系人和投运的时间以及系统的功能等。

（2）投标者或供货厂（商）拥有的由权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。

（3）投标者或供货厂（商）具有履行合同所需的设备生产能力的文件资料。

（4）投标者有能力履行合同设备维护保养、修理及其他服务义务的文件。

（5）投标者或供货厂（商）提供的投标设备型号一致的型式和例行试验报告。

M D F音频配线架说明书-CAL-FENGHAI.-(YICAI)-Company One1音频配线架说明书用户手册许昌许继昌南通信设备有限公司河南省许昌市许由西路2725号，邮编 461000电话传真MDF音频配线架一、总配线架架体及结构1、双面跳线式（架体结构见图1）1）架体高度h1系列尺寸：按工程需要。

2)新建机房架体高度h1系列尺寸原则上采用上述规格。

3)扩容改造机房架体高度h1尺寸可参照原有机房。

4)端子板排列原则：面向端子板，横列端子板排列方式按从左到右，从上到下。

直列端子板排列方式按从左到右，从上到下。

序号从001起向上递增。

( 图1）2、单面跳线式1)架体高度尺寸系列：按工程需要。

2)新建机房架体高度h1系列尺寸原则上采用上述规格。

扩容改造机房新增的配线架架体高度h1系列尺寸应参照机房在用配线架的规格。

3)最下层接线排下底边离地高度：不小于250mm。

4)端子板排列原则：直列横列间隔排列。

面向端子板，横列端子板排列方式按从左到右，从上到下。

直列端子板排列方式按从左到右，从上到下。

序号从001起向上递增。

3、模块内部结构1)直列模块：10×10回线2)横列模块：08×08回线，08×12回线，08×16回线，10×10回线，08X32回线（高密），16X16回线（高密）10×10回线横列模块外形尺寸图:5*10回横列模块 19英寸3U高度4、组柜式1)柜体尺寸：按工程需要，配线架是19英寸机架式安装2)模块在柜内的布置及技术要求根据工程需要参照、、小节确定。

二、材料2、总配线架用带导轨滚动滑梯应牢固、安全可靠、滑动灵活、具有防脱落装置。

总配线架用梯子的要求见YD/T694-2004《总配线架》附录D。

四、保护地线1、安装保安接线排的直列（成端架或混装架）上应装有单独的整体铜质地线汇流条，其横断面应不小于16mm2 ，且应与各个保安接线排保护地线可靠电气连接。

M D F音频配线架说明书-CAL-FENGHAI.-(YICAI)-Company One1音频配线架说明书用户手册许昌许继昌南通信设备有限公司河南省许昌市许由西路2725号，邮编 461000电话传真MDF音频配线架一、总配线架架体及结构1、双面跳线式（架体结构见图1）1）架体高度h1系列尺寸：按工程需要。

2)新建机房架体高度h1系列尺寸原则上采用上述规格。

3)扩容改造机房架体高度h1尺寸可参照原有机房。

4)端子板排列原则：面向端子板，横列端子板排列方式按从左到右，从上到下。

直列端子板排列方式按从左到右，从上到下。

序号从001起向上递增。

( 图1）2、单面跳线式1)架体高度尺寸系列：按工程需要。

2)新建机房架体高度h1系列尺寸原则上采用上述规格。

扩容改造机房新增的配线架架体高度h1系列尺寸应参照机房在用配线架的规格。

3)最下层接线排下底边离地高度：不小于250mm。

4)端子板排列原则：直列横列间隔排列。

面向端子板，横列端子板排列方式按从左到右，从上到下。

直列端子板排列方式按从左到右，从上到下。

序号从001起向上递增。

3、模块内部结构1)直列模块：10×10回线2)横列模块：08×08回线，08×12回线，08×16回线，10×10回线，08X32回线（高密），16X16回线（高密）10×10回线横列模块外形尺寸图:5*10回横列模块 19英寸3U高度4、组柜式1)柜体尺寸：按工程需要，配线架是19英寸机架式安装2)模块在柜内的布置及技术要求根据工程需要参照、、小节确定。

二、材料2、总配线架用带导轨滚动滑梯应牢固、安全可靠、滑动灵活、具有防脱落装置。

总配线架用梯子的要求见YD/T694-2004《总配线架》附录D。

四、保护地线1、安装保安接线排的直列（成端架或混装架）上应装有单独的整体铜质地线汇流条，其横断面应不小于16mm2 ，且应与各个保安接线排保护地线可靠电气连接。
