PCB板翘曲原因及处理方法对于PCB 板翘曲所造成得影响,行业中得人都比较清楚。
如它使SMT电子元件安装无法进行、或电子元件(包含集成块)与印制电路板焊点接触不良、或电子元件安装后切脚时有些脚切不到或会切到基板;波峰焊时基板有些部位焊盘接触不到焊锡面而焊不上锡等;印制电路板翘曲得成因,一个方面就是所采用得基板(覆铜板)可能翘曲,但在印制电路板加工过程中,因为热应力,化学因素影响,及生产工艺不当也会造成印制电路板产生翘曲.所以,对于印制电路板厂来说,首先就是要预防印制电路板在加工过程中产生翘曲;再就就是对于已经出现翘曲得PCB 板要有一个合适、有效得处理方法.ﻫ一、预防印制电路板在加工过程中产生翘曲1、防止由于库存方式不当造成或加大基板翘曲ﻫ (1)由于覆铜板在存放过程中,因为吸湿会加大翘曲,单面覆铜板得吸湿面积很大,如果库存环境湿度较高,单面覆铜板将会明显加大翘曲.双面覆铜板潮气只能从产品端面渗入,吸湿面积小,翘曲变化较缓慢。
所以对于没有防潮包装得覆铜板要注意库房条件,尽量减少库房湿度与避免覆铜板裸放,以避免存放中得覆铜板加大翘曲。
(2)覆铜板摆放方式不当会加大翘曲。
如竖放或覆铜板上压有重物,摆放不良等都会加大覆铜板翘曲变形。
2、避免由于印制电路板线路设计不当或加工工艺不当造成翘曲。
如PCB板导电线路图形不均衡或PCB板两面线路明显不对称,其中一面存在较大面积铜皮,形成较大得应力,使PCB板翘曲,在PCB制程中加工温度偏高或较大热冲击等都会造成PCB板翘曲。
对于覆板板库存方式不当造成得影响,PCB 厂比较好解决,改善贮存环境及杜绝竖放、避免重压就可以了。
对于线路图形存在大面积得铜皮得PCB板,最好将铜箔网格化以减少应力。
ﻫ3、消除基板应力,减少加工过程PCB板翘曲由于在PCB加工过程中,基板要多次受到热得作用及要受到多种化学物质作用。
如基板蚀刻后要水洗、要烘干而受热,图形电镀时电镀就是热得,印绿油及印标识字符后要用加热烘干或用UV光烤干,热风喷锡时基板受到得热冲击也很大等等。
pcb板弯翘整平方法PCB板弯翘整平方法引言PCB板在制作过程中往往会出现弯曲、扭曲等问题,这会对电子元件的安装和信号传输产生不利影响。
因此,我们需要掌握一些弯翘整平方法,以确保PCB板的平整度。
本文将介绍几种常用的整平方法。
方法一:热压法1.将PCB板放置在热压机工作台上。
2.调整热压机的温度和压力,一般建议温度控制在70-80℃,压力控制在4-8千克。
3.将PCB板保持在热压机中约15-20分钟,使其受热均匀。
4.取出PCB板,让其自然冷却后进行检查,若仍有弯曲现象,则重新进行热压处理。
方法二:挂烫熨斗法1.准备一台熨斗和湿毛巾。
2.将PCB板放在平整的台面上。
3.将熨斗加热至适当温度,一般建议控制在℃。
4.用湿毛巾将熨斗的底部包裹住,保持清洁和光滑。
5.用熨斗在PCB板的弯曲部位进行烫熨,保持熨斗的移动速度均匀。
6.烫熨完成后,让PCB板自然冷却后进行检查,若仍有弯曲现象,则重新进行烫熨处理。
方法三:激光矫正法1.准备一台激光矫正仪。
2.将PCB板放置在平整的工作台上。
3.打开激光矫正仪,将其对准PCB板的弯曲部位。
4.调整激光矫正仪的参数,确保激光矫正线与PCB板的弯曲线一致。
5.根据激光矫正仪的指示,进行适当的调整和矫正。
6.矫正完成后,用直尺等工具进行测量,确认PCB板已经整平。
结论以上介绍了几种常用的PCB板弯翘整平方法,包括热压法、挂烫熨斗法和激光矫正法。
不同的方法适用于不同的情况,选择合适的方法可以有效地解决PCB板的弯曲问题。
在实际操作中,还需根据具体情况进行调整和判断,确保PCB板的整平度达到要求。
方法四:加固支撑法1.准备一块厚度适中的坚硬材料,如铝板或木板。
2.将PCB板放在支撑材料上,确保其边缘完全贴合。
3.使用螺钉或胶水等固定PCB板与支撑材料,使其牢固连接。
4.放置一段时间后,取出PCB板进行检查,观察是否达到预期的整平效果。
5.若还有弯曲现象,则适当调整固定方式或支撑材料的厚度,再次进行加固处理。
3d打印翘曲变形解决的方法3D打印技术在制造业中的应用越来越广泛,但是常常会遇到翘曲变形的问题。
翘曲变形指的是打印出来的物体在打印过程中或者在打印完成后出现不平整、扭曲或弯曲的现象。
这种问题可能会导致产品尺寸不准确,甚至无法使用。
为了解决这个问题,以下是一些方法和技巧可以帮助减少或消除翘曲变形:1. 调整打印参数:选择合适的打印温度和打印速度是防止翘曲变形的关键。
过高的温度和过快的打印速度会使热塑性材料的层之间黏性变差,容易导致翘曲。
通过调整这些参数,可以改善打印品质。
2. 使用加热床:加热床可以提供更好的底层附着力,减少翘曲的发生。
加热床能够提高材料的粘附力,使底层更加稳定。
这对于使用PLA等易翘曲材料尤其有效。
3. 使用粘合剂或建筑板:在打印底层之前,在打印平台上涂上一层适当的粘合剂或者使用建筑板。
这样可以增加材料和平台之间的附着力,减少翘曲的可能性。
4. 添加支撑结构:当打印复杂的物体时,可以添加支撑结构来增加稳定性。
支撑结构可以提供额外的支撑,防止打印过程中的翘曲变形。
5. 优化设计:在设计阶段,可以通过优化模型的结构,减少翘曲的风险。
例如,通过增加边缘的倾斜度或加强薄弱部位的设计等方式,可以增加模型的稳定性。
6. 使用冷却风扇:在打印过程中,可以使用冷却风扇来快速冷却打印部件。
这样可以减少材料因为热胀冷缩而引起的翘曲问题。
7. 使用专业软件:一些专业的3D打印软件提供翘曲预测功能,可以提前检测并修复可能出现的翘曲问题。
这些软件可以根据打印材料的特性和打印参数,进行预测并生成相应的修复代码。
总之,解决3D打印翘曲变形问题需要综合考虑材料特性、打印参数、设计优化以及使用适当的工具和软件。
通过采取上述措施,可以有效减少甚至消除翘曲变形,提高打印质量和产品的可用性。

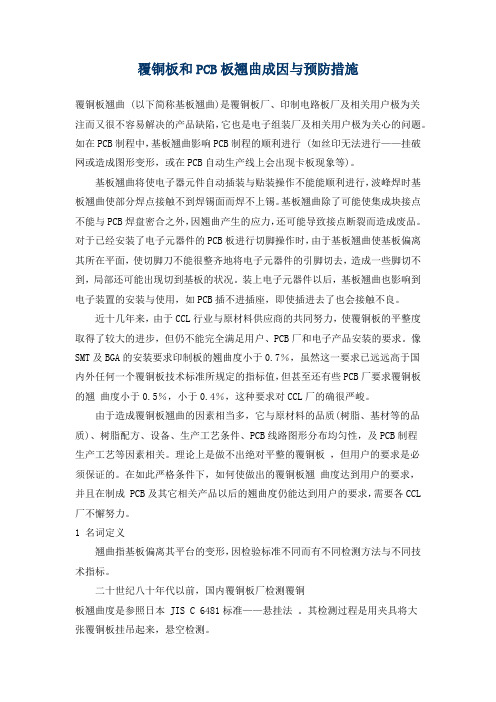

覆铜板和PCB板翘曲成因与预防措施覆铜板翘曲 (以下简称基板翘曲)是覆铜板厂、印制电路板厂及相关用户极为关注而又很不容易解决的产品缺陷,它也是电子组装厂及相关用户极为关心的问题。
如在PCB制程中,基板翘曲影响PCB制程的顺利进行 (如丝印无法进行——挂破网或造成图形变形,或在PCB自动生产线上会出现卡板现象等)。
基板翘曲将使电子器元件自动插装与贴装操作不能能顺利进行,波峰焊时基板翘曲使部分焊点接触不到焊锡面而焊不上锡。
基板翘曲除了可能使集成块接点不能与PCB焊盘密合之外,因翘曲产生的应力,还可能导致接点断裂而造成废品。
对于已经安装了电子元器件的PCB板进行切脚操作时,由于基板翘曲使基板偏离其所在平面,使切脚刀不能很整齐地将电子元器件的引脚切去,造成一些脚切不到,局部还可能出现切到基板的状况。
装上电子元器件以后,基板翘曲也影响到电子装置的安装与使用,如PCB插不进插座,即使插进去了也会接触不良。
近十几年来,由于CCL行业与原材料供应商的共同努力,使覆铜板的平整度取得了较大的进步,但仍不能完全满足用户、PCB厂和电子产品安装的要求。
像SMT及BGA的安装要求印制板的翘曲度小于0.7%,虽然这一要求已远远高于国内外任何一个覆铜板技术标准所规定的指标值,但甚至还有些PCB厂要求覆铜板的翘曲度小于0.5%,小于0.4%,这种要求对CCL厂的确很严峻。
由于造成覆铜板翘曲的因素相当多,它与原材料的品质(树脂、基材等的品质)、树脂配方、设备、生产工艺条件、PCB线路图形分布均匀性,及PCB制程生产工艺等因素相关。
理论上是做不出绝对平整的覆铜板,但用户的要求是必须保证的。
在如此严格条件下,如何使做出的覆铜板翘曲度达到用户的要求,并且在制成 PCB及其它相关产品以后的翘曲度仍能达到用户的要求,需要各CCL 厂不懈努力。
1 名词定义翘曲指基板偏离其平台的变形,因检验标准不同而有不同检测方法与不同技术指标。
二十世纪八十年代以前,国内覆铜板厂检测覆铜板翘曲度是参照日本 JIS C 6481标准——悬挂法。
3d打印翘曲变形解决的方法3D打印技术的快速发展带来了各种制造机会和挑战。
其中翘曲变形问题一直是3D打印机用户的痛点之一。
为了解决这一问题,有多种方法可供选择。
本文将介绍一些常见的解决方法以及它们的优缺点。
1. 调整打印温度和速度调整打印温度和速度可以降低翘曲变形的风险。
通常,打印温度越高,材料变形越小,但是过高的温度可能会导致材料损坏。
因此,可以通过调整打印温度和速度来平衡打印性能和材料质量。
2. 添加支撑结构支撑结构可以帮助防止3D打印材料变形。
支撑结构可以包括网格、支撑块、金属板或其他材料。
支撑结构的位置和数量应该根据材料的性质和打印条件进行调整。
3. 调整材料调整材料可以帮助你控制翘曲变形的风险。
可以选择低翘曲率的材料,例如ABS、PLA等,避免使用高韧性的材料,如尼龙、PETG等,这些材料更容易变形。
4. 优化打印过程优化打印过程可以减少翘曲变形的风险。
在打印过程中,应该避免过度加热或冷却,确保打印头在材料中均匀移动,并避免打印头过热或过冷。
5. 使用适当的支撑材料使用适当的支撑材料可以帮助你控制3D打印材料的变形。
支撑材料应该具有足够的强度和刚度,以承受打印过程中的压力。
选择适当的支撑材料可以确保打印结构的稳定性。
6. 进行测试和优化在实际应用中,你可以根据测试结果和打印条件进行调整和优化。
例如,你可以进行温度、速度和材料的测试,以确定最佳的打印条件。
你还可以进行打印结构的测试,以确定其稳定性和翘曲变形的风险。
综上所述,翘曲变形问题可以通过调整打印温度和速度、添加支撑结构、调整材料、优化打印过程和使用适当的支撑材料以及进行测试和优化等多种方法来解决。
这些方法可以单独或组合使用,以实现最佳的3D打印效果。
3D打印中的模型翘曲现象是一个常见的问题,它可能会导致打印出的模型不符合预期的形状和尺寸。
翘曲现象通常是由于打印过程中温度、湿度、材料特性等因素的影响而产生的。
为了预防和处理3D打印中的模型翘曲现象,可以采取以下措施:预防措施:1. 选择合适的材料:不同的3D打印材料具有不同的特性,选择适合打印模型的材料可以降低翘曲现象的发生。
例如,高分子量的塑料材料通常具有更好的耐热性和抗拉强度,可以更好地抵抗翘曲。
2. 设置合适的打印参数:选择适当的打印速度、层厚、填充密度等参数可以影响翘曲现象的发生。
通常,打印速度过快、层厚过小、填充密度过大都可能导致翘曲。
因此,需要根据打印模型的特性和材料特性来调整打印参数。
3. 优化支撑结构:对于需要支撑的模型,选择合适的支撑结构可以减少翘曲现象的发生。
支撑结构应该能够有效地支撑模型,同时也要尽可能地减少对模型本身的压力和变形。
4. 预热打印平台:在开始打印之前,预热打印平台可以减少翘曲现象的发生。
通过提高打印平台的温度,可以减少打印过程中材料的热膨胀系数差异,从而减少翘曲。
5. 保持环境湿度:环境湿度对3D打印中的翘曲现象也有影响。
如果环境湿度过高,可能会导致材料吸湿膨胀,从而增加翘曲的风险。
因此,需要保持适当的湿度环境,以减少翘曲的发生。
处理方法:1. 调整打印参数:如果翘曲现象是由于打印参数设置不当引起的,可以通过调整打印参数来改善。
例如,增加打印速度、减小层厚或填充密度等参数。
2. 移除支撑结构:对于需要支撑结构的模型,可以通过移除多余的支撑结构来改善翘曲现象。
在移除支撑结构时,需要小心操作,避免对模型造成损伤。
3. 后期处理:对于已经出现翘曲现象的模型,可以通过后期处理来改善。
例如,可以使用切片软件中的变形工具对翘曲的部分进行修正,或者使用一些专门的工具来调整模型形状。
4. 添加支撑结构:对于一些难以支撑的部分,可以添加适当的支撑结构来稳定模型,减少翘曲。
在添加支撑结构时,需要考虑到对模型本身的影响。
pcb防翘曲方法
PCB防翘曲的方法有很多,以下是一些常见的方法:
1. 优化设计:在设计阶段,应尽量减少热源的数量,并采用较大的设计板厚度。
2. 冷却方法:在PCB上安装冷却装置,以更好地分散热量,降低PCB 翘曲的风险。
3. 结构加固:在PCB上安装加固材料,以增加其稳定性,防止翘曲。
4. 材料选择:选择高强度和高热导率的材料,以提高PCB的强度和散热能力。
5. 装配精细:在装配过程中注意贴片的平整性和紧固的程度。
6. 温度管理:控制PCB的工作温度,以降低其翘曲的风险。
7. 改善贮存环境:对于没有防潮包装的覆铜板,要注意库房条件,尽量减少库房湿度和避免裸放。
避免竖放和重压等不适当的摆放方式。
8. 消除基板应力:减少加工过程板翘曲。
基板在加工过程中会受到热的作用及多种化学物质作用,如基板蚀刻后水洗、烘干等过程都可能使板产生翘曲。
9. 控制焊锡温度和操作时间:在波峰焊或浸焊过程中,如果焊锡温度偏高或操作时间偏长,也会加大基板翘曲。
请注意,上述方法需要结合实际情况使用,才能有效预防PCB翘曲。

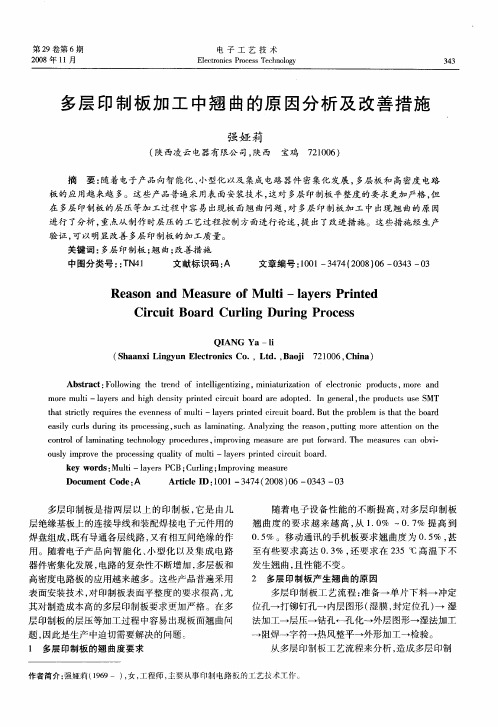

PCB板翘曲度
印制板的翘曲度超标准,会影响SMT组装时的焊接。
那么导致PCB板翘曲度超标准的原因有哪些,解决办法是什么呢?本文将对此作探讨:
翘曲度超标准原因分析:
1、层间芯板及半固化片排列不对称;
2、两面图形面积差异太大;
3、层间存在不对称的盲埋孔设计,比如四层时,设计1-3的盲孔。
解决方法:
1、层间芯板及半固化片的排列采用对称设计;
2、尽量减少外层A面、B面的线路图形面积差异,若A面为大铜面,而B面仅走几根线,印制板在蚀刻后就很容易翘曲,可以添加一些独立的网格来解决;
3、设计电路时尽量使盲孔的结构对称,减少不对称盲埋孔的设计,这样能保证成品板的板曲。
如果无法设计成对称结构,板曲的标准就需要放宽才能做到。
印制板如何防止翘曲
在自动化插装线上,印制板若不平整,会引起定位不准,元器件无法插装到板子的孔和表面贴装焊盘上,甚至会撞坏自动插装机。
装上元器件的板子焊接后发生弯曲,元件脚很难剪平整齐。
板子也无法装到机箱或机内的插座上,所以,装配厂碰到板翘同样是十分烦恼。
目前,印制板已进入到表面安装和芯片安装的时代,装配厂对板翘的要求必定越来越严。
据美国IPC-6012<<刚性印制板的鉴定与性能规范>>,用于表面安装印制板的允许最大翘曲和扭曲为0.75%,其它各种板子允许1.5%。
目前,各电子装配厂许可的翘曲度,不管双面或多层,1.6mm厚度,通常是0.70~0.75%,不少SMT,BGA的板子,要求是0.5%。
测试翘曲度的方法遵照GB4677.5-84或IPC-TM-650.2.4.22B。
把印制板放到经检定的平台上,把测试针插到翘曲度最大的地方,以测试针的直径,除以印制板曲边的长度,就可以计算出该印制板的翘曲度了。
制造过程中防板翘曲:
1.工程设计:印制板设计时应注意事项:
A.层间半固化片的排列应当对称,例如六层板,1~2和5~6层间的厚度和半固化片的张数应当一致,否则层压后容易翘曲。
B.多层板芯板和半固化片应使用同一供应商的产品。
C. 外层A面和B面的线路图形面积应尽量接近。
若A面为大铜面,而B面仅走几根线,这种印制板在蚀刻后就很容易翘曲。
如果两面的线路面积相差太大,可在稀的一面加一些独立的网格,以作平衡。
2.下料前烘板:
覆铜板下料前烘板(150摄氏度,时间8±2小时)目的是去除板内的水分,同
时使板材内的树脂完全固化,进一步消除板材中剩余的应力,这对防止板翘
曲是有帮助的。
目前,许多双面、多层板仍坚持下料前或后烘板这一步骤。
但也有部分板材厂例外,目前各PCB 厂烘板的时间规定也不一致,从4-10小
时都有,建议根据生产的印制板的档次和客户对翘曲度的要求来决定。
剪成拼板后烘还是整块大料烘后下料,二种方法都可行,建议剪料后烘板。
内层板亦应烘板。
3.半固化片的经纬向:
半固化片层压后经向和纬向收缩率不一样,下料和迭层时必须分清经向和纬向。
否则,层压后很容易造成成品板翘曲,即使加压力烘板亦很难纠正。
多层板翘曲的原因,很多就是层压时半固化片的经纬向没分清,乱迭放而造成的。
如何区分经纬向?成卷的半固化片卷起的方向是经向,而宽度方向是纬向;对铜箔板来说长边时纬向,短边是经向,如不能确定可向生产商或供应商查询。
4. 层压后除应力:
多层板在完成热压冷压后取出,剪或铣掉毛边,然后平放在烘箱内150摄氏度烘4小时,以使板内的应力逐渐释放并使树脂完全固化,这一步骤不可省略。
5.薄板电镀时需要拉直:
0.4~0.6mm超薄多层板作板面电镀和图形电镀时应制作特殊的夹辊,在自动
电镀线上的飞巴上夹上薄板后,用一条圆棍把整条飞巴上的夹辊串起来,从而拉直辊上所有的板子,这样电镀后的板子就不会变形。
若无此措施,经电镀二三十微米的铜层后,薄板会弯曲,而且难以补救。
6.热风整平后板子的冷却:
印制板热风整平时经焊锡槽(约250摄氏度)的高温冲击,取出后应放到平整的大理石或钢板上自然冷却,在送至后处理机作清洗。
这样对板子防翘曲很有好处。
有的工厂为增强铅锡表面的亮度,板子热风整平后马上投入冷水中,几秒钟后取出在进行后处理,这种一热一冷的冲击,对某些型号的板子很可能产生翘曲,分层或起泡。
另外设备上可加装气浮床来进行冷却。
不管过程中怎么控制,到成品之后,还是会存在翘曲,管理有序的工厂,印制板在最终检验时会作100%的平整度检查。
凡不合格的板子都将挑出来,放到烘箱内,在150摄氏度及重压下烘3~6小时,并在重压下自然冷却。
然后卸压把板子取出,在作平整度检查,这样可挽救部分板子,有的板子需作二到三次的烘压才能整平。
若以上涉及的防翘曲的工艺措施不落实,部分板子烘压也没用,只能报废。
