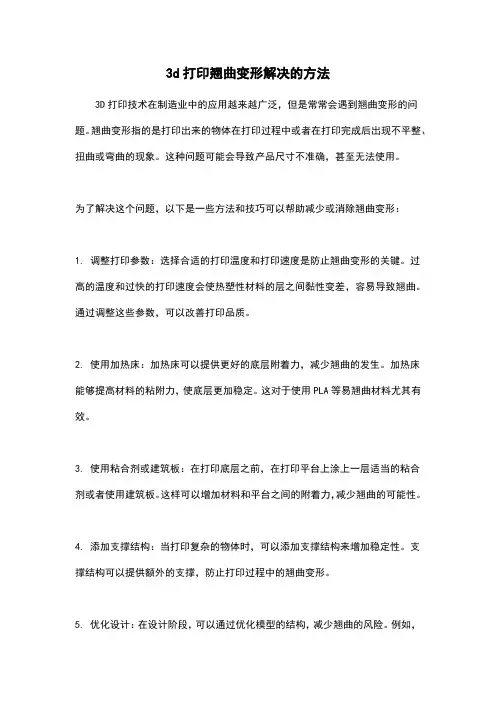

3d打印翘曲变形解决的方法3D打印技术在制造业中的应用越来越广泛，但是常常会遇到翘曲变形的问题。
翘曲变形指的是打印出来的物体在打印过程中或者在打印完成后出现不平整、扭曲或弯曲的现象。
这种问题可能会导致产品尺寸不准确，甚至无法使用。
为了解决这个问题，以下是一些方法和技巧可以帮助减少或消除翘曲变形：1. 调整打印参数：选择合适的打印温度和打印速度是防止翘曲变形的关键。
过高的温度和过快的打印速度会使热塑性材料的层之间黏性变差，容易导致翘曲。
通过调整这些参数，可以改善打印品质。
2. 使用加热床：加热床可以提供更好的底层附着力，减少翘曲的发生。
加热床能够提高材料的粘附力，使底层更加稳定。
这对于使用PLA等易翘曲材料尤其有效。
3. 使用粘合剂或建筑板：在打印底层之前，在打印平台上涂上一层适当的粘合剂或者使用建筑板。
这样可以增加材料和平台之间的附着力，减少翘曲的可能性。
4. 添加支撑结构：当打印复杂的物体时，可以添加支撑结构来增加稳定性。
支撑结构可以提供额外的支撑，防止打印过程中的翘曲变形。
5. 优化设计：在设计阶段，可以通过优化模型的结构，减少翘曲的风险。
例如，通过增加边缘的倾斜度或加强薄弱部位的设计等方式，可以增加模型的稳定性。
6. 使用冷却风扇：在打印过程中，可以使用冷却风扇来快速冷却打印部件。
这样可以减少材料因为热胀冷缩而引起的翘曲问题。
7. 使用专业软件：一些专业的3D打印软件提供翘曲预测功能，可以提前检测并修复可能出现的翘曲问题。
这些软件可以根据打印材料的特性和打印参数，进行预测并生成相应的修复代码。
总之，解决3D打印翘曲变形问题需要综合考虑材料特性、打印参数、设计优化以及使用适当的工具和软件。
通过采取上述措施，可以有效减少甚至消除翘曲变形，提高打印质量和产品的可用性。
塑胶件翘曲变形，预防和解决的结构化思路我们设计塑胶件时，不可避免的会碰到翘曲变形缺陷。
那么，如何去解决翘曲变形呢？首先，我们必须去明白翘曲变形的机理，即塑胶件为什么会发生翘曲变形。
在了解机理的基础之后，我们可以从塑胶材料、塑胶件设计、模具结构和成型工艺等四个方面入手，从而系统化、结构化和逻辑化的解决。
当然，面对塑胶件翘曲变形，预防比解决更重要。
我们必须在翘曲变形实际发生之前，就通过上述四个方面行优化。
而不是等到翘曲变形真正发生了，再去解决；这个时候，解决起来就非常麻烦。
—1—翘曲变形随处可见塑胶件翘曲变形，是在塑胶件最容易发生的缺陷之一，在任何产品上都有可能会发生；同时，也是最难以解决的缺陷之一。
▲塑胶件翘曲变形--千姿百态严重的翘曲变形会影响产品的装配，甚至会影响产品的功能、性能和可靠性。
▲翘曲造成外观间隙不一致，严重影响产品美观▲翘曲造成洗衣机抓手与玻璃盖板粘接不牢固▲翘曲影响装配质量，降低产品强度及性能，具有潜在失效风险▲滚筒洗衣机前桶产品头部翘曲变形导致密封圈和不锈钢内桶间隙太小，密封圈和塑胶件发生翘曲变形的根本原因就是在于塑料的收缩不均匀。
▲CAE软件中模拟收缩不均匀如果塑胶件在注塑成型过程中在各个方向都均匀收缩，那么塑胶件尺寸会同时变小，但是会保持正确的形状，不会发生翘曲变形。
然而，如果在任意一个方向上的收缩与其它方向不一致，这就会导致内应力，当内应力超过塑胶件本身的强度时，塑胶件就会在顶出后发生翘曲变形。
▲左侧为收缩不均匀导致的内应力右侧为强度3.2 什么是收缩在了解收缩不均匀之前，我们需要了解塑胶材料的收缩。
为此，需要从塑胶材料分子结构入手来，看看塑胶材料在熔化和冷却过程中的发生的各种变化。
对于大多数的塑胶材料来说，熔化和冷却过程中的特性依赖于塑胶材料的类型以及是否添加了填充剂或玻纤。
1. 无定形塑料无定形塑料是指分子相互排列不呈晶体结构而呈无序状态的塑料。
常见的无定型塑料包括ABS、PC、PMMA和PPO等。
变形的调试心得1、首先是温度问题，按照我们常规理解的，变形会往温度高的方向变，但是事实却不一定如此，这与产品的近胶口有很大的关系，如果是胶口在产品中间的话，平板产品一般会完前模变形，这时通过增加后模模具的温度，产品的变形量会减小很多！如果胶口是在边上的话，变形那就不同了！2、二次压使用高大会导致变形量加大，所以建议尽量使用一次压，将转换位置减小，保压速度加快！二次压就能减到最小，但是这样如果锁模力不够的话，批锋会比较严重的哦！所以说，在新模调试的时候要尽量想办法去控制变形量，最好是从模具温度以及参数上去想办法！（这当然是建立在模具结构不能改变的基础上来说的）塑料射出成形先天上就会发生收缩，因为从制程温度降到室温，会造成聚合物的密度变化，造成收缩。
整个塑件和剖面的收缩差异会造成内部残留应力，其效应与外力完全相同。
在射出成形时假如残留应力高于塑件结构的强度，塑件就会于脱模后翘曲，或是受外力而产生破裂。
7-1 残留应力残留应力(residual stress)是塑件成形时，熔胶流动所引发(flow-induced)或者热效应所引发(thermal-induced)，而且冻结在塑件内的应力。
假如残留应力高过于塑件的结构强度，塑件可能在射出时翘曲，或者稍后承受负荷而破裂。
残留应力是塑件收缩和翘曲的主因，可以减低充填模穴造成之剪应力的良好成形条件与设计，可以降低熔胶流动所引发的残留应力。
同样地，充足的保压和均匀的冷却可以降低热效应引发的残留应力。
对于添加纤维的材料而言，提升均匀机械性质的成形条件可以降低热效应所引发的残留应力。
7-1-1 熔胶流动引发的残留应力在无应力下，长链高分子聚合物处在高于熔点温度呈现任意卷曲的平衡状态。
于成形程中，高分子被剪切与拉伸，分子链沿着流动方向配向。
假如分子链在完全松弛平衡之前就凝固，分子链配向性就冻结在塑件内，这种应力冻结状态称为流动引发的残留应力，其于流动方向和垂直于流动方向会造成不均匀的机械性质和收缩。
混凝土梁翘曲原因与处理方法一、混凝土梁翘曲原因分析1.1 温度变形随着温度的变化，混凝土梁的长度也会发生变化，如果温度变化较大，就会导致混凝土梁发生翘曲。
这是混凝土梁翘曲的主要原因之一。
1.2 湿度变形混凝土梁的湿度变化也会导致其发生翘曲。
当梁体表层湿度与内部湿度不一致时，会造成梁体内部应力的不均匀分布，从而导致梁体翘曲。
1.3 施工质量问题混凝土梁在施工过程中，如果施工质量不够好，例如混凝土质量不过关、钢筋不到位等，都会导致混凝土梁翘曲。
1.4 荷载问题如果混凝土梁承受的荷载过大或者荷载不均匀，也会导致混凝土梁翘曲。
荷载问题是混凝土梁翘曲的主要原因之一。
二、混凝土梁翘曲处理方法2.1 采用预应力钢筋预应力钢筋可以增强混凝土梁的抗拉性能，从而减少混凝土梁的变形。
在混凝土梁的设计中，可以采用预应力钢筋来增强混凝土梁的承载能力，从而减少混凝土梁的翘曲。
2.2 采用加劲筋加劲筋可以增强混凝土梁的刚度，从而减少混凝土梁的变形。
在混凝土梁的设计中，可以采用加劲筋来增强混凝土梁的刚度，从而减少混凝土梁的翘曲。
2.3 控制混凝土的质量在混凝土梁的施工过程中，要严格控制混凝土的质量，确保混凝土的强度和均匀性。
只有保证混凝土的质量，才能减少混凝土梁的翘曲。
2.4 控制荷载在混凝土梁的设计中，要合理控制荷载，确保荷载的均匀分布。
只有合理控制荷载，才能减少混凝土梁的翘曲。
2.5 采用降温措施在混凝土梁的施工过程中，可以采用降温措施来减少混凝土梁的变形。
例如可以采用降温剂来降低混凝土的温度，从而减少混凝土梁的翘曲。
2.6 采用防护措施在混凝土梁的使用过程中，可以采用防护措施来减少混凝土梁的翘曲。
例如可以在混凝土梁的表面涂上防护涂料，从而减少混凝土梁的湿度变化，从而减少混凝土梁的翘曲。
三、结语总之，混凝土梁翘曲是混凝土结构中一个常见的问题，但只要我们在设计、施工、使用过程中严格控制各项因素，就能有效地减少混凝土梁的翘曲，保证混凝土结构的稳定性和安全性。
塑胶模具注塑制品翘曲与扭曲现象的原因及解决方案模下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在塑胶模具注塑制品生产过程中，翘曲与扭曲是常见的质量问题，它们可能会影响产品的外观和功能。
3d打印翘曲变形解决的方法3D打印技术的快速发展带来了各种制造机会和挑战。
其中翘曲变形问题一直是3D打印机用户的痛点之一。
为了解决这一问题,有多种方法可供选择。
本文将介绍一些常见的解决方法以及它们的优缺点。
1. 调整打印温度和速度调整打印温度和速度可以降低翘曲变形的风险。
通常,打印温度越高,材料变形越小,但是过高的温度可能会导致材料损坏。
因此,可以通过调整打印温度和速度来平衡打印性能和材料质量。
2. 添加支撑结构支撑结构可以帮助防止3D打印材料变形。
支撑结构可以包括网格、支撑块、金属板或其他材料。
支撑结构的位置和数量应该根据材料的性质和打印条件进行调整。
3. 调整材料调整材料可以帮助你控制翘曲变形的风险。
可以选择低翘曲率的材料,例如ABS、PLA等,避免使用高韧性的材料,如尼龙、PETG等,这些材料更容易变形。
4. 优化打印过程优化打印过程可以减少翘曲变形的风险。
在打印过程中,应该避免过度加热或冷却,确保打印头在材料中均匀移动,并避免打印头过热或过冷。
5. 使用适当的支撑材料使用适当的支撑材料可以帮助你控制3D打印材料的变形。
支撑材料应该具有足够的强度和刚度,以承受打印过程中的压力。
选择适当的支撑材料可以确保打印结构的稳定性。
6. 进行测试和优化在实际应用中,你可以根据测试结果和打印条件进行调整和优化。
例如,你可以进行温度、速度和材料的测试,以确定最佳的打印条件。
你还可以进行打印结构的测试,以确定其稳定性和翘曲变形的风险。
综上所述,翘曲变形问题可以通过调整打印温度和速度、添加支撑结构、调整材料、优化打印过程和使用适当的支撑材料以及进行测试和优化等多种方法来解决。
这些方法可以单独或组合使用,以实现最佳的3D打印效果。
塑料翘曲变形的原因塑料翘曲变形是指在塑料制品或零部件使用过程中发生的一种普遍问题。
它是由于塑料受到外部力的作用而发生形状变化或失去原先的平整、稳定状态。
塑料翘曲变形可能会对产品的性能、使用寿命和美观度产生重大影响。
本文将深入探讨塑料翘曲变形的原因，并提供一些解决方法。
为了更好地理解塑料翘曲变形的原因，我们首先需要了解塑料的特性。
塑料是一种聚合物材料，具有较低的强度和刚度。
塑料制品在受到外力作用时容易发生形变。
塑料翘曲变形主要由以下几个方面的因素引起：1. 温度变化：塑料在高温下会软化变形，而在低温下则会变脆。
当塑料制品暴露在温度变化较大的环境中时，温度的影响会导致塑料发生翘曲变形。
2. 力的作用：塑料制品往往需要承受外力的作用，例如重物的压迫、挤压或拉伸等。
如果外力过大或不均匀地作用于塑料制品上，就会引起塑料翘曲变形。
3. 制造缺陷：在塑料制品的制造过程中，可能会存在一些缺陷，例如气泡、疏松区域或不均匀的厚度等。
这些制造缺陷会导致塑料制品在使用过程中容易发生翘曲变形。
4. 冷却不均匀：在塑料制品的加工过程中，冷却是一个重要的环节。
如果冷却不均匀或过快，就会导致塑料材料产生内部应力，从而引起翘曲变形。
那么，如何解决塑料翘曲变形问题呢？以下是一些建议：1. 选择合适的塑料材料：不同的塑料材料具有不同的特性，如强度、刚度和耐温性等。
在设计和选择塑料制品时，需要考虑到使用环境的要求，并选择合适的塑料材料来减少翘曲变形的可能性。
2. 改善制造工艺：优化塑料制品的制造工艺，确保塑料材料均匀冷却和充分固化。
这有助于减少内部应力和制造缺陷，从而降低翘曲变形的风险。
3. 增加支撑结构：对于长而细的塑料制品，在设计时可以增加合适的支撑结构，以增强整体的强度和稳定性，减少翘曲变形的可能性。
4. 控制使用环境：在使用塑料制品时，需要控制使用环境的温度和湿度。
避免过高或过低的温度对塑料造成不利影响，同时注意湿度对塑料的吸湿性。
变形的调试心得1、首先是温度问题，按照我们常规理解的，变形会往温度高的方向变，但是事实却不一定如此，这与产品的近胶口有很大的关系，如果是胶口在产品中间的话，平板产品一般会完前模变形，这时通过增加后模模具的温度，产品的变形量会减小很多！如果胶口是在边上的话，变形那就不同了！2、二次压使用高大会导致变形量加大，所以建议尽量使用一次压，将转换位置减小，保压速度加快！二次压就能减到最小，但是这样如果锁模力不够的话，批锋会比较严重的哦！所以说，在新模调试的时候要尽量想办法去控制变形量，最好是从模具温度以及参数上去想办法！（这当然是建立在模具结构不能改变的基础上来说的）塑料射出成形先天上就会发生收缩，因为从制程温度降到室温，会造成聚合物的密度变化，造成收缩。
整个塑件和剖面的收缩差异会造成内部残留应力，其效应与外力完全相同。
在射出成形时假如残留应力高于塑件结构的强度，塑件就会于脱模后翘曲，或是受外力而产生破裂。
7-1 残留应力残留应力(residual stress)是塑件成形时，熔胶流动所引发(flow-induced)或者热效应所引发(thermal-induced)，而且冻结在塑件内的应力。
假如残留应力高过于塑件的结构强度，塑件可能在射出时翘曲，或者稍后承受负荷而破裂。
残留应力是塑件收缩和翘曲的主因，可以减低充填模穴造成之剪应力的良好成形条件与设计，可以降低熔胶流动所引发的残留应力。
同样地，充足的保压和均匀的冷却可以降低热效应引发的残留应力。
对于添加纤维的材料而言，提升均匀机械性质的成形条件可以降低热效应所引发的残留应力。
7-1-1 熔胶流动引发的残留应力在无应力下，长链高分子聚合物处在高于熔点温度呈现任意卷曲的平衡状态。
于成形程中，高分子被剪切与拉伸，分子链沿着流动方向配向。
假如分子链在完全松弛平衡之前就凝固，分子链配向性就冻结在塑件内，这种应力冻结状态称为流动引发的残留应力，其于流动方向和垂直于流动方向会造成不均匀的机械性质和收缩。
塑料制品的翘曲变形的原因分析和解决方法集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）塑料制品的翘曲变形的原因分析和解决方法一、前言翘曲变形是指注塑制品的形状偏离了模具型腔的形状，它是塑料制品常见的缺陷之一。
出现翘曲变形的原因很多，单靠工艺参数解决往往力不从心。
结合相关资料和实际工作经验，下面对影响注塑制品翘曲变形的因素作简要分析。
二、模具的结构对注塑制品翘曲变形的影响。
在模具方面，影响塑件变形的因素主要有浇注系统、冷却系统与顶出系统等。
1．浇注系统注塑模具浇口的位置、形式和浇口的数量将影响塑料在模具型腔内的填充状态，从而导致塑件产生变形。
流动距离越长，由冻结层与中心流动层之间流动和补缩引起的内应力越大；反之，流动距离越短，从浇口到制件流动末端的流动时间越短，充模时冻结层厚度减薄，内应力降低，翘曲变形也会因此大为减少。
一些平板形塑件，如果只使用一个中心浇口，因直径方向上的收缩率大于圆周方向上的收缩率，成型后的塑件会产生扭曲变形；若改用多个点浇口或薄膜型浇口，则可有效地防止翘曲变形。
当采用点浇口进行成型时，同样由于塑料收缩的异向性，浇口的位置、数量都对塑件的变形程度有很大的影响。
另外，多浇口的使用还能使塑料的流动比（L/t）缩短，从而使模腔内熔体密度更趋均匀，收缩更均匀。
同时，整个塑件能在较小的注塑压力下充满。
而较小的注射压力可减少塑料的分子取向倾向，降低其内应力，因而可减少塑件的变形。
2. 冷却系统在注射过程中，塑件冷却速度的不均匀也将形成塑件收缩的不均匀，这种收缩差别导致弯曲力矩的产生而使塑件发生翘曲。
如果在注射成型平板形塑件（如手机电池壳）时所用的模具型腔、型芯的温度相差过大，由于贴近冷模腔面的熔体很快冷却下来，而贴近热模腔面的料层则会继续收缩，收缩的不均匀将使塑件翘曲。
因此，注塑模的冷却应当注意型腔、型芯的温度趋于平衡，两者的温差不能太大（此时可考虑使用两个模温机）。
翘曲变形原因统计第一种说法：注塑件的翘曲、变形是很棘手的问题，主要应从模具的设计方面着手解决，而成型条件的调整效果则是很有限的，翘曲变形的原因及解决方法可以参照以下各项；1）由成型条件引起残余应力造成变形时，可通过降低注射压力，提高模具温度并使模具温度均匀及提高树脂温度或采用退火方法予以消除应力。
2）脱模不良引起应力时，可通过增加推杆数量或面积、设置脱模斜度等方法加以解决。
3）由于冷却方法不合适，使冷却不均匀或冷却时间不足时，可调整冷却方法及延长冷却时间等。
例如，尽可能地在贴近变形的地方设置冷却回路。
4）对于成型收缩引起的变形，就必须修正模具的设计了，其中，最重要的是应注意使制品的壁厚一致。
有时，再不得已的情况下，只好测量制品的变形，按相反的方向修正模具，加以校正。
一般结晶性树脂（POM/PA/PP/PET等）比非结晶性树脂（如PMMA,PVC,PS,ABS,AS）的变形大。
另外，由于玻璃纤维增强树脂具有纤维配向性，变形也大。
第二种说法：一模具方面：（1）浇口位置不当或数量不足。
（2）顶出位置不当或制品受力不均匀。
二工艺方面：（1）模具、机筒温度太高。
（2）注射压力太高或注射速度太快。
（3）保压时间太长或冷却时间太短。
三原料方面：酞氰系颜料会影响聚乙烯的结晶度而导致制品变形。
四制品设计方面：（1）壁厚不均，变化突然或壁厚过小。
（2）制品结构造型不当。
第三种说法：肉厚不均、冷却不均。
塑胶的冷却速度不一样，冷却快的地方收缩小，冷却慢的地方收缩大，从而发生变形。
☐料温高，收缩大，从而变形大。
☐分子排向差异；侧壁的内弯曲。
☐制品脱模时的内部应力所致的变形，是制品未充分冷却固化前从模具顶出所致。
☐一般为防止制品变形，可在顶出后，用夹具对制品定型，矫正变形或防止进一步的变形，但制品在使用中若再次碰到高温时又会复原，对此点需特别加以注意。
第四种说法：如果制件的收缩均匀，那么成型件不会发生变形或翘曲，只是单纯地变小了。
