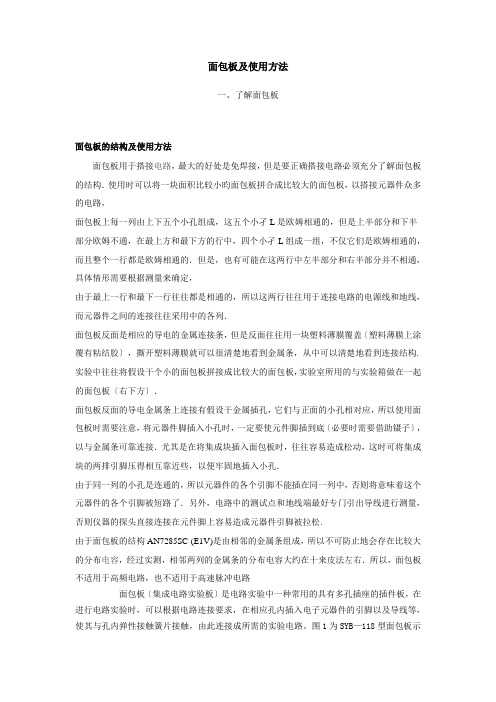

面包板及使用方法一、了解面包板面包板的结构及使用方法面包板用于搭接电路，最大的好处是免焊接，但是要正确搭接电路必须充分了解面包板的结构．使用时可以将一块面积比较小昀面包板拼合成比较大的面包板，以搭接元器件众多的电路，面包板上每一列由上下五个小孔组成，这五个小孑L是欧姆相通的，但是上半部分和下半部分欧姆不通，在最上方和最下方的行中，四个小孑L组成一组，不仅它们是欧姆相通的，而且整个一行都是欧姆相通的．但是，也有可能在这两行中左半部分和右半部分并不相通，具体情形需要根据测量来确定，由于最上一行和最下一行往往都是相通的，所以这两行往往用于连接电路的电源线和地线，而元器件之间的连接往往采用中的各列．面包板反面是相应的导电的金属连接条，但是反面往往用一块塑料薄膜覆盖〔塑料薄膜上涂覆有粘结胶〕，撕开塑料薄膜就可以很清楚地看到金属条，从中可以清楚地看到连接结构. 实验中往往将假设干个小的面包板拼接成比较大的面包板，实验室所用的与实验箱做在一起的面包板〔右下方〕．面包板反面的导电金属条上连接有假设干金属插孔，它们与正面的小孔相对应，所以使用面包板时需要注意，将元器件脚插入小孔时，一定要使元件脚插到底〔必要时需要借助镊子〕，以与金属条可靠连接．尤其是在将集成块插入面包板时，往往容易造成松动，这时可将集成块的两排引脚压得相互靠近些，以便牢固地插入小孔．由于同一列的小孔是连通的，所以元器件的各个引脚不能插在同一列中，否则将意味着这个元器件的各个引脚被短路了．另外，电路中的测试点和地线端最好专门引出导线进行测量，否则仪器的探头直接连接在元件脚上容易造成元器件引脚被拉松.由于面包板的结构AN7285SC-(E1V)是由相邻的金属条组成，所以不可防止地会存在比较大的分布电容，经过实测，相邻两列的金属条的分布电容大约在十来皮法左右．所以，面包板不适用于高频电路，也不适用于高速脉冲电路面包板〔集成电路实验板〕是电路实验中一种常用的具有多孔插座的插件板，在进行电路实验时，可以根据电路连接要求，在相应孔内插入电子元器件的引脚以及导线等，使其与孔内弹性接触簧片接触，由此连接成所需的实验电路。
面包板及使用方法一、了解面包板1.面包板的构造面包板（集成电路实验板）是电路实验中一种常用的具有多孔插座的插件板，在进行电路实验时，可以根据电路连接要求，在相应孔内插入电子元器件的引脚以及导线等，使其与孔内弹性接触簧片接触，由此连接成所需的实验电路。
图1为SYB—118型面包板示意图，为4行59列，每条金属簧片上有5个插孔，因此插入这5个孔内的导线就被金属簧片连接在一起。
簧片之间在电气上彼此绝缘。
插孔间及簧片间的距离均与双列直插式（DIP）集成电路管脚的标准间距2.54mm相同，因而适于插入各种数字集成电路。
图12.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4～0.6mm，即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔，应能感觉到有轻微、均匀的摩擦阻力，在面包板倒置时，元器件应能被簧片夹住而不脱落。
面包板应该在通风、干燥处存放，特别要避免被电池漏出的电解液所腐蚀。
要保持面包板清洁，焊接过的元器件不要插在面包板上。
3.面包板实验套材电子控制电路基本实验所用的元器件包括：电池组2组（3V、6V，带电池卡、电极引线）。
面包板（SYB-130或118、SYB—46型）。
电阻器27只（47Ω、100Ω、390Ω×8、1kΩ×6、2.2kΩ×5、3.3kΩ、10kΩ、15kΩ、47kΩ、330kΩ、2.2MΩ），小型直滑电位器（47kΩ），电容器7只（1000pF、0.022μF、47μF、100μF×2，220μF×2）。
光敏电阻器（MG45-1），光电二极管，开关二极管（1N4148），发光二极管4只（红、绿、黄、橙），三极管4只（8050、9013×2、9014），数码管（LC5011）。
数字集成电路10块（74LS00、74LS02、74LS04、74LS08、74LS32、74LS73、74LS74、74LS86、4511、4518）。
面包板及使用方法一、了解面包板1.面包板的构造面包板是电路实验中一种常用的具有多孔插座的插件板，在进行电路实验时，可以根据电路连接要求，在相应孔内插入电子元器件的引脚以及导线等，使其与孔内弹性接触簧片接触，由此连接成所需的实验电路。
图1为SYB—118型面包板示意图，为4行59列，每条金属簧片上有5个插孔（如红线所示，红线所示的这排孔是对应于同一条金属簧片，因此在电气上是连通的），因此插入这5个孔内的导线就被金属簧片连接在一起。
簧片之间在电气上彼此绝缘。
插孔间及簧片间的距离均与双列直插式（DIP）集成电路管脚的标准间距2.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4～0.6mm，即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔，应能感觉到有轻微、均匀的摩擦阻力，在面包板倒置时，元器件应能被簧片夹住而不脱落。
面包板应该在通风、干燥处存放，特别要避免被电池漏出的电解液所腐蚀。
要保持面包板清洁，焊接过的元器件不要插在面包板上。
二、面包板实验入门实验是通向科学成功的桥梁，正是由于实验造就了19世纪最伟大的实验物理学家、实验大师M·法拉第，为近代物理的发展奠定了基础。
在了解面包板的构造之后，通过面包板电路搭接实验来了解其使用的方法。
1.省电指示灯电路图2为省电指示灯电路，它由电池组GB（6V）、按钮开关SB、限流电阻器R（390Ω）、红色发光二极管和导线组成。
电池组用4节5号电池串联而成，开关选用电铃按钮开关，接线用1芯导线，电阻器上面的四条色环为橙色、白色、棕色及金色，标称阻值为390Ω，允许偏差±5 ％。
发光二极管采用直径3mm的红色发光二极管。
限流电阻器R为390Ω时，发光二极管中电流约10mA，亮度已经很高了。
如用高亮度发光二极管，限流电阻器可以适当加大（看起来图2省电指示灯电路很简单，在面包板上搭接电路却是新的尝试，需要掌握在面包板上连接电路的方法，了解电阻器和发光二极管的使用方法，迈出面包板电路实验的第一步。
SYB-130面包板使用方法及结构介绍面包板(万用线路板)由于板子上有很多小插孔，很像面包中的小孔，因此得名。
整板使用热固性酚醛树脂制造，板底有金属条，在板上对应位置打孔使得元件插入孔中时能够与金属条接触，从而达到导电目的。
一般将每5个孔板用一条金属条连接。
板子中央一般有一条凹槽，这是针对需要集成电路、芯片试验而设计的。
板子两侧有两排竖着的插孔，也是5个一组。
这两组插孔是用于给板子上的元件提供电源。
母板使用带铜箔导电层的玻璃纤维板，作用是把无焊面包板固定，并且引出电源接线柱。
面包板的使用方法及注意事项：(1)安装分立元件时，应便于看到其极性和标志，将元件引脚理直后，在需要的地方折弯。
为了防止裸露的引线短路，必须使用带套管的导线，一般不剪断元件引脚，以便于重复使用。
一般不要插入引脚直径〉0.8mm的元器件，以免破坏插座内部接触片的弹性。
(2)对多次使用过的集成电路的引脚，必须修理整齐，引脚不能弯曲，所有的引脚应稍向外偏，这样能使引角与插孔可靠接触。
要根据电路图确定元器件在面包板上的排列方式，目的是走线方便。
为了能够正确布线并便于查线，所有集成电路的插入方向要保持一致，不能为了临时走线方便或缩短导线长度而把集成电路倒插。
(3)根据信号流程的顺序，采用边安装边调试的方法。
元器件安装之后，先连接电源线和地线。
为了查线方便，连线尽量采用不同颜色。
例如:正电源一般采用红色绝缘皮导线面包板的使用负电源用蓝色，地线用黑线，信号线用黄色，也可根据条件选用其它颜色。
(4)面包板宜使用直径为0.6mm左右的单股导线。
根据导线的距离以及插孔的长度剪断导线，要求线头剪成45o斜口，线头剥离长度约为6mm左右，要求全部插入底板以保证接触良好。
裸线不宜露在外面，防止与其它导线断路。
(5)连线要求紧贴在面包板上，以免碰撞弹出面包板，造成接触不良。
必须使连线在集成电路周围通过，不允许跨接在集成电路上，也不得使导线互相重叠在一起，尽量做到横平竖直，这样有利于查线，更换元器件及连线。
面包板使用的总结引言面包板（Breadboard）是一种常用的电子原型制作工具，可以快速搭建电子电路原型。
它通常由塑料底座、导电金属板和插孔组成。
面包板具有临时性、可重复搭建、无需焊接等特点，深受电子爱好者和工程师们的喜爱。
在本文档中，我们将总结面包板的使用方法、搭建技巧以及一些常见问题的解决方案。
面包板的基本结构面包板通常由一系列导电板组成，导电板上划分有固定的行和列。
每一行和每一列都与一组插孔相连，插孔中间存在隔离带，用于区分不同的行和列。
这样，我们可以将元器件插入插孔中，通过插孔自动与行和列进行连接。
面包板的使用方法使用面包板进行电路搭建的方法如下：1.准备元器件：根据需要的电路功能，准备所需的电子元器件。
常见的元器件有电阻、电容、LED、集成电路等。
2.插入元器件：根据电路原理图或设计要求，将元器件插入面包板的插孔中。
注意正确插入极性元器件（如LED等）。
3.连接元器件：根据电路设计需求，使用导线将不同的元器件插孔进行连接。
导线可以通过剪断一根较长的导线插入多个插孔来实现连接。
4.供电测试：根据电路需要的电源电压，选择适当的电源接口，将电源与面包板连接，测试电路的工作情况。
面包板的搭建技巧下面是一些常用的面包板搭建技巧，可以帮助提高搭建效率和电路可靠性：•使用彩色导线：使用不同颜色的导线可以方便区分不同的连接，减少出错的可能性。
•使用跳线：在复杂的电路中，可能会遇到插孔之间距离太远无法直接连接的情况。
这时可以使用跳线，即使用一根较长的导线连接两个不相邻的插孔。
•稳固插件：对于常用的元器件，可以使用弹簧插件来稳固固定，避免在调试过程中松动造成电路中断或故障。
•分组连接：根据电路的功能模块，可以将相关的元器件和连接归为一组，将其连接在面包板上相对的位置。
这样可以提高电路的可读性和维护性，方便后续调试和修改。
常见问题与解决方案在使用面包板过程中，可能会遇到一些常见问题，下面是一些常见问题的解决方案：1.电路连接不稳定：可能是由于插头与插孔之间的接触不良造成的。
面包板及使用方法一、了解面包板1.面包板的构造面包板（集成电路实验板）是电路实验中一种常用的具有多孔插座的插件板，在进行电路实验时，可以根据电路连接要求，在相应孔内插入电子元器件的引脚以及导线等，使其与孔内弹性接触簧片接触，由此连接成所需的实验电路。
图1为SYB—118型面包板示意图，为4行59列，每条金属簧片上有5个插孔，因此插入这5个孔内的导线就被金属簧片连接在一起。
簧片之间在电气上彼此绝缘。
插孔间及簧片间的距离均与双列直插式（DIP）集成2.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4～0.6mm，即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔，应能感觉到有轻微、均匀的摩擦阻力，在面包板倒置时，元器件应能被簧片夹住而不脱落。
面包板应该在通风、干燥处存放，特别要避免被电池漏出的电解液所腐蚀。
要保持面包板清洁，焊接过的元器件不要插在面包板上。
3.面包板实验套材电子控制电路基本实验所用的元器件包括：电池组2组（3V、6V，带电池卡、电极引线）。
面包板（SYB-130或118、SYB—46型）。
电阻器27只（47Ω、100Ω、390Ω×8、1kΩ×6、2.2kΩ×5、3.3kΩ、10kΩ、15kΩ、47kΩ、330kΩ、2.2MΩ），小型直滑电位器（47kΩ），电容器7只（1000pF、0.022μF、47μF、100μF×2，220μF×2）。
光敏电阻器（MG45-1），光电二极管，开关二极管（1N4148），发光二极管4只（红、绿、黄、橙），三极管4只（8050、9013×2、9014），数码管（LC5011）。
数字集成电路10块（74LS00、74LS02、74LS04、74LS08、74LS32、74LS73、74LS74、74LS86、4511、4518）。
继电器（JRC-21F），双金属复片（启辉器），磁控开关1套（条形磁铁、干簧管开关），压电陶瓷片（φ27mm，带共鸣壳体），电子蜂鸣器（3V或6V），小电灯1个（3.8V），玩具直流电动机（3V，带小螺旋桨）。
面包板及其使用面包板是专为电子电路的无焊接实验设计制造的重要工具。
由于各种电子元器件可根据需要随意插入或拔出，免去了焊接，节省了电路的组装时间，而且元件可以重复使用，所以非常适合电子电路的组装、调试和训练。
熟练掌握面包板的使用方法是提高实验效率，减少实验故障出现几率的重要基础之一。
下面就面包板的结构和使用方法做简单介绍。
1. 常用面包板的结构SYB-130型面包板如图6.1所示。
面包板中央有一凹槽，凹槽两边各由65列小孔，每一列的五个小孔在电气上相互连通，任意两列间的小孔在电气上是绝缘的。
集成电路的引脚就分别插在凹槽两边的小孔上。
面包板上、下边各有一排（即X和Y排）在电气上是分段相连的50个小孔，分别作为电源与地线插孔用。
对于SYB-130面包板，X和Y排的1-15、16-35、36-50孔在电气上是连通的（其它型号的面包板使用时应参看使用说明）。
图6.1 YB-130型面包板结构面包板上的插孔可以夹住元器件的金属管脚，插孔所在的行列分别以数码和文字标注，以便查对。
2. 面包板的导线插面包板的导线可以使用图6.2（a）所示的面包板专用线，专用线有不同长度和不同颜色，线的两头是类似元器件管脚的金属针，具有一定的硬度，可以很容易地插到面包板的插孔中。
如果没有这种专用线，也可以使用一定粗细的单股硬芯导线，如图 6.2（b）所示，只不过要用剥线钳去掉导线的绝缘皮，把露出的导线芯插到插孔中。
（a）面包板专用线（b）单股硬芯导线图6.2 面包板专用线和单股硬芯导线3. 面包板的种类面包板有大、中、小之分，如图6.3所示，构建电路时要根据电子电路的复杂程度选用不同大小的面包板。
（a）大号（b）中号（c）小号图6.3 面包板4. 布线用的工具布线用的工具主要有剥线钳、偏口钳、扁嘴钳和镊子，如图6.4所示。
偏口钳与扁嘴钳配合用来剪断导线和元器件的多余引脚。
钳子刃面要锋利，将钳口合上，对着光检查时应合缝不漏光。
剥线钳用来剥离导线绝缘皮。
附录一面包板的结构及插接方式【名称】：面包板（万用线路板）由于板子上有很多小插孔，很像面包中的小孔，因此得名。
【分类】：单面包板，组合面包板，无焊面包板。
【构造】：整板使用热固性酚醛树脂制造，板底有金属条，在板上对应位置打孔使得元件插入孔中时能够与金属条接触，从而达到导电目的。
一般将每5个孔板用一条金属条连接。
板子中央一般有一条凹槽，这是针对需要集成电路、芯片试验而设计的。
板子两侧有两排竖着的插孔，也是5个一组。
这两组插孔是用于给板子上的元件提供电源。
母板使用带铜箔导电层的玻璃纤维板，作用是把无焊面包板固定，并且引出电源接线柱。
【用途】：不用焊接和手动接线，将元件插入孔中就可测试电路及元件，使用方便。
面包板的使用面包板是专为电子电路的无焊接实验设计制造的。
由于各种电子元器件可根据需要随意插入或拔出，免去了焊接，节省了电路的组装时间，而且元件可以重复使用，所以非常适合电子电路的组装、调试和训练。
1、常用面包板的结构SYB-130型面包板：插座板中央有一凹槽，凹槽两边各由65列小孔，每一列的五个小孔在电气上相互连通。
集成电路的引脚就分别插在凹槽两边的小孔上。
插座上、下边各一排（即X和Y排）在电气上是分段相连的55个小孔，分别作为电源与地线插孔用。
对于SYB-130插座板，X和Y排的1-15孔、16-35孔、36-50孔在电气上是连通的。
（其它型号的面包板使用时应参看使用说明）附录图1-12、布线用的工具布线用的工具主要有剥线钳、偏口钳、扁嘴钳和镊子。
偏口钳与扁嘴钳配合用来剪断导线和元器件的多余引脚。
钳子刃面要锋利，将钳口合上，对着光检查时应合缝不漏光。
剥线钳用来剥离导线绝缘皮。
扁嘴钳用来弯直和理直导线，钳口要略带弧形，以免在勾绕时划伤导线。
镊子是用来夹住导线或元器件的引脚送入面包板指定位置的。
3、面包板的使用方法及注意事项（1）安装分立元件时，应便于看到其极性和标志，将元件引脚理直后，在需要的地方折弯。
为了防止裸露的引线短路，必须使用带套管的导线，一般不剪断元件引脚，以便于重复使用。
一般不要插入引脚直径〉0.8mm的元器件，以免破坏插座内部接触片的弹性。
（2）对多次使用过的集成电路的引脚，必须修理整齐，引脚不能弯曲，所有的引脚应稍向外偏，这样能使引角与插孔可靠接触。
要根据电路图确定元器件在面包板上的排列方式，目的是走线方便。
为了能够正确布线并便于查线，所有集成电路的插入方向要保持一致，不能为了临时走线方便或缩短导线长度而把集成电路倒插。
（3）根据信号流程的顺序，采用边安装边调试的方法。
元器件安装之后，先连接电源线和地线。
为了查线方便，连线尽量采用不同颜色。
例如：正电源一般采用红色绝缘皮导线面包板的使用负电源用蓝色，地线用黑线，信号线用黄色，也可根据条件选用其它颜色。
（4）面包板宜使用直径为0.6mm左右的单股导线。
根据导线的距离以及插孔的长度剪断导线，要求线头剪成45º斜口，线头剥离长度约为6mm左右，要求全部插入底板以保证接触良好。
裸线不宜露在外面，防止与其它导线断路。
（5）连线要求紧贴在面包板上，以免碰撞弹出面包板，造成接触不良。
必须使连线在集成电路周围通过，不允许跨接在集成电路上，也不得使导线互相重叠在一起，尽量做到横平竖直，这样有利于查线，更换元器件及连线。
（6）最好在各电源的输入端和地之间并联一个容量为几十微法的电容，这样可以减少瞬变过程中电流的影响。
为了更好地抑制电源中的高频分量，应该在该电容两端再并联一个高频去耦电容，一般取0.01 ~ 0.047Uf的独石电容。
(7) 在布线过程中，要求把各元器件放置在面包板上的相应位置以及所用的引脚号标在电路图上，保证调试和查找故障的顺利进行。
（8）所有的地线必须连接在一起，形成一个公共参考点。
附录二常用电子仪器使用简介一、直流稳压电源1.概述EM系列稳压电源是实验室通用电源。
Ⅰ、Ⅱ二路具有恒压，恒流功能（CV/CC）且这两种模式可随负载变化而进行自动转换。
另外EM1716具有串联主从工作功能，Ⅰ、Ⅱ二路每一路可输出0-32V,0-2A直流电源。
串联工作或串联跟踪工作时可输出0-64V,0-2A(1718输出0-48V,0-1A)或0-±32V、0-2A(1718输出0-±24V，0-1A)的单极性或双极性电源。
每一路输出均有一块高品质磁电表或数字电表指示输出参数，使用方便有效，不怕短路，短路的电源恒定。
Ⅲ路为固定5V、0-2A直流电源，供TTL电路实验，单板机、单片机电源，安全可靠。
2.工作原理1.换档原理：由于输出电压的变化范围是0-32V，所以采用变压器次级输出的交流电压通过换挡后加至整流器，这个过程是由换档电器及驱动电路来完成的，换档时刻是由输出电压的变化过程决定的。
2.恒压、恒流工作的相互转换原理：当恒压工作时、电压比较放大器对整流管处于优先控制状态。
当恒压工作的输出电流达到恒流点设备值时，恒流比较放大器对调整管起控处于优先控制状态，电路的工作模式由恒压转换成恒流。
3.调整电路：调整电路是串连线性调整器，由误差放大器控制使之对输出参数进行线性调整。
4.比较放大器：比较放大器相对于调整级其馈电方式为全悬浮式，该电路的优点是，调整范围大，精度高、电路简单，可靠性高，不怕过载或短路。
5.基准源由2DW7C的零温度系数基准电压二极管构成，电路简单可靠，精度，稳定度高。
6.指示电路：电二块高灵敏度磁电式电表或数字式电表组成，可由面板上的直键开关控制，对输出电压或电流进行指示，其指示精度为2.5级。
附录图2-11.电压表：指示输出电压2.电流表：指示输出电流3.电压调节：调整恒压输出值4.电流调节：调节恒流输出值5.跟踪工作：串联跟踪工作按钮6.独立：非跟踪工作7.街地端：机壳接地线柱8.Ⅲ路输出：固定5V输出二、使用方法1.面板上根据功能色块分布，Ⅰ区内的按键为Ⅰ路仪表指示功能选择，按入时，指示该路输出电流，按出时指示该路输出电压，Ⅱ路和Ⅰ路相同。
2.中间按键是跟踪、独立选择开关按入时，在Ⅰ路输出负端至Ⅱ路输出正端加一端接线，开启电源后，整机即工作在主—从跟踪状态。
3.恒流电压的调节在输出端开路时调节，恒定电流的调节在输出端短路时调节设定。
4.本仪器电源输入为三线，机壳接地，以保证安全及减小输出纹波，和接地电位差造成的杂波干扰，50HZ干扰。
Ⅲ路输出为固定+5V、Ⅰ端接机壳。
Ⅰ、Ⅱ两路输出为悬浮式，用户可根据自己的使用情况将输出接入自己系统的地电位。
串联工作或串联主从跟踪工作时，两路的四个输出端子原则上只允许一个端子与机壳的相连。
二、交流毫伏表EM2171的使用1、概述EM2171型单通道交流表产品的稳定性、可靠性、产品具有自动平衡保护电路，开机不打表等特点。
本仪器广泛适用于工厂、学校、科研单位，在生产和科研使用。
附录图2-22、工作原理EM2121有一个通道，由第一衰减器、阻抗变换器、第二衰减器、第一放大器、第二放大器、第三放大器、检波指示器、监视放大器及电源部分组成。
工作原理如下：（1）、第一衰减器：第一衰减器由1R101、1R102、1W101、1C102、1C103组成。
它是一个高阻抗的电容补偿式衰减器，在1v～300v时衰减器接入电路中，其衰减量为60dB。
在频率为400Hz时调节W101，在频率为100KHz时，调节C102，使整个频率范围内保持固定的衰竭值。
(2)、阻抗变换器阻抗变换器由输入保护电路和源极输出器组成。
R201、C201、BG201、BG202组成输入保护电路，有效防止了输入端过载造成仪器损坏。
由场效应管BG203与半导体三极管BG204复合电路组成的源极输出器，使第一衰减器的高输出阻抗和第二衰减器的低输入阻抗配，保持输入和输出信号的相位一致，增益接近1。
(3)、第二衰减器阻抗变换器输出的信号输入到由R208至R219组成的第二衰减器，共分五档，每档衰减10dB,最大衰减50dB。
(4)、第一放大器：由射极输出器BG301和放大器BG302组成。
(5)、第二放大器：由BG303、BG304组成的双管直接耦合放大器，以取得较高的电压增益和较好的稳定性。
由C305、C307、C311、R311、R316组成反馈式频率补偿电路，保证了整机的良好频响。
放大器高频段的频率补偿式通过调节C311来实现的。
（6）、第三放大器，检波指示器：有BG305、BG306组成双管直接耦合放大器，经射极输出器BG307输出。
由BG308、BG309、BG324组成桥式检波后信号经C315、C316、C325、C326滤波后有电表CB1指示，由于检波指示器作为负反馈网络接在第三放大器电路中起线性补偿作用。
有效地克服了检波二级管的非线性和温度系数。
W301用来调节电表的满度值。
通道1、2同时工作时，电表由双针可分别直接指示。
（7）、监视放大器：由BG501、BG502所组成的放大器。
由W501来调节增益，保证满刻度“1”值时，有1v的有效信号输出。
通道2与通道1的工作原理相同。
EM2127只有一个通道，工作原理与EM2127完全相同。
3、结构特征本仪器为手提直立式仪器，美观、牢固且耐腐浊。
4、使用和维护a、使用说明：（1）接通电源后，电表的指针摆动次数是正常的，稳定后即可测量。
（2）若测量电压未知时，应将量程开关置最大档，然后逐渐减小量程，直至电表指示大于三分之一满度值的读数。
（3）若要测量市电或高电压时，输入端黑柄鳄鱼夹必须接中线端或地端。
b、维护说明：仪器应在正常工作条件下使用，不允许在日光下暴晒，强烈振动及空气中含腐浊气体的场合下使用。
三、函数信号发生器CA1640p-20的使用1、概述本仪器是一种精密的测试仪器，因其具有连续信号、扫频信号、函数信号，脉冲信号等多种输出信号和外部扫频功能，是工程师、电子实验室、生产线及教学、科研需配备的设备。
本仪器采用大规模单片机集成精密函数信号发生器电路、使得该机具有很高的可靠性及优良的性能用户可以直观，准确的了解。
因此极大地方便了用户。
该机采用了精密电流源电路，使输出信号在整个频带内均具有相当高的精度，同时多种电流源的变换使用，使仪器不仅具有正弦波、三角波，同量对各种波形均可以实现扫描功能。
整机采用大规模集成电路设计，优选设计电路，元件降额使用，以保证仪器高度可靠性，平均无故障时间高达数千小时以上。
整机造型美观大方，电子控制扭控操作起来跟舒适、更方便。
2、面板图附录图2-33、功能说明(见面板图) 附录表2-14、注意事项与维修本仪器采用大规模集成电路，修路时禁用二心芯电源线的电烙铁，校准测试时，测量仪器时，测量仪器或其他仪器的外壳应接地良好，以免意外损坏。
三、常用双踪示波器的使用（COS-620）1、示波器的概述示波器是一种用途十分广泛的电子测量仪器。
