面包板及使用方法

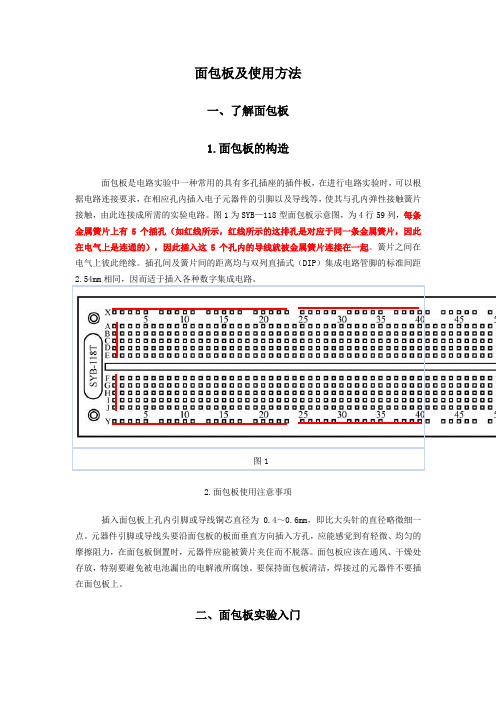

面包板及使用方法一、了解面包板1.面包板的构造面包板是电路实验中一种常用的具有多孔插座的插件板，在进行电路实验时，可以根据电路连接要求，在相应孔内插入电子元器件的引脚以及导线等，使其与孔内弹性接触簧片接触，由此连接成所需的实验电路。
图1为SYB—118型面包板示意图，为4行59列，每条金属簧片上有5个插孔（如红线所示，红线所示的这排孔是对应于同一条金属簧片，因此在电气上是连通的），因此插入这5个孔内的导线就被金属簧片连接在一起。
簧片之间在电气上彼此绝缘。
插孔间及簧片间的距离均与双列直插式（DIP）集成电路管脚的标准间距图12.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4～0.6mm，即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔，应能感觉到有轻微、均匀的摩擦阻力，在面包板倒置时，元器件应能被簧片夹住而不脱落。
面包板应该在通风、干燥处存放，特别要避免被电池漏出的电解液所腐蚀。
要保持面包板清洁，焊接过的元器件不要插在面包板上。
二、面包板实验入门实验是通向科学成功的桥梁，正是由于实验造就了19世纪最伟大的实验物理学家、实验大师M·法拉第，为近代物理的发展奠定了基础。
在了解面包板的构造之后，通过面包板电路搭接实验来了解其使用的方法。
1.省电指示灯电路图2为省电指示灯电路，它由电池组GB（6V）、按钮开关SB、限流电阻器R（390Ω）、红色发光二极管和导线组成。
电池组用4节5号电池串联而成，开关选用电铃按钮开关，接线用1芯导线，电阻器上面的四条色环为橙色、白色、棕色及金色，标称阻值为390Ω，允许偏差±5 ％。
发光二极管采用直径3mm的红色发光二极管。
限流电阻器R为390Ω时，发光二极管中电流约10mA，亮度已经很高了。
如用高亮度发光二极管，限流电阻器可以适当加大（图2 图3看起来图2省电指示灯电路很简单，在面包板上搭接电路却是新的尝试，需要掌握在面包板上连接电路的方法，了解电阻器和发光二极管的使用方法，迈出面包板电路实验的第一步。
面包板使用方法
面包板使用方法面包板及使用方法一、了解面包板1.面包板的构造面包板的结构及使用方法面包板用于搭接电路，最大的好处是免焊接，但是要正确搭接电路必须充分了解面包板的结构．使用时可以将一块面积比较小昀面包板拼合成比较大的面包板，以搭接元器件众多的电路，面包板上每一列由上下五个小孔组成，这五个小孑L是欧姆相通的，但是上半部分和下半部分欧姆不通，在最上方和最下方的行中，四个小孑L 组成一组，不仅它们是欧姆相通的，而且整个一行都是欧姆相通的．但是，也有可能在这两行中左半部分和右半部分并不相通，具体情形需要根据测量来确定，由于最上一行和最下一行往往都是相通的，所以这两行往往用于连接电路的电源线和地线，而元器件之间的连接往往采用中的各列．面包板反面是相应的导电的金属连接条，但是反面往往用一块塑料薄膜覆盖（塑料薄膜上涂覆有粘结胶），撕开塑料薄膜就可以很清楚地看到金属条，从中可以清楚地看到连接结构.实验中往往将若干个小的面包板拼接成比较大的面包板，实验室所用的与实验箱做在一起的面包板（右下方）．面包板反面的导电金属条上连接有若干金属插孔，它们与正面的小孔相对应，所以使用面包板时需要注意，将元器件脚插入小孔时，一定要使元件脚插到底（必要时需要借助镊子），以与金属条可靠连接．尤其是在将集成块插入面包板时，往往容易造成松动，这时可将集成块的两排引脚压得相互靠近些，以便牢固地插入小孔．由于同一列的小孔是连通的，所以元器件的各个引脚不能插在同一列中，否则将意味着这个元器件的各个引脚被短路了．另外，电路中的测试点和地线端最好专门引出导线进行测量，否则仪器的探头直接连接在元件脚上容易造成元器件引脚被拉松.由于面包板的结构AN7285SC-(E1V)是由相邻的金属条组成，所以不可避免地会存在比较大的分布电容，经过实测，相邻两列的金属条的分布电容大约在十来皮法左右．所以，面包板不适用于高频电路，也不适用于高速脉冲电路面包板（集成电路实验板）是电路实验中一种常用的具有多孔插座的插件板，在进行电路实验时，可以根据电路连接要求，在相应孔内插入电子元器件的引脚以及导线等，使其与孔内弹性接触簧片接触，由此连接成所需的实验电路。
面包板使用方法
面包板使用方法面包板是一种制作面包的厨房设备，现在有不锈钢材质和塑料材质两种。
它可以使面团产生二次发酵，使面包膨胀、体积增大，达到松软可口的效果，同时也可以使面包外观更加美丽。
以下是面包板的使用方法，供大家参考：用前： 1、清理外壳，确保干净无油污；用后： 1、清洗表面，不留残渍。
2、去掉面包架，不留残物。
将面包板擦拭干净，确保无残留物，用干抹布轻轻擦拭即可。
在面包板正面右上角位置找到一个“ 2”字形缺口，此处为电源开关。
打开开关，面包机会发出提示音，指示灯亮起。
然后按照指示，按下箭头所指的两个红色按钮，使机器处于工作状态。
接下来，我们需要把电源插头插入插座中，同时向下压按钮，进行开机。
工作结束后，断开电源，拔下插头。
这时，插头处会自动跳出蓝色的提示音，直至绿灯长亮，便代表着机器已经进入了待机状态。
2、切刀应该放在下层烤盘上。
取出面包片，将其横放在准备好的砧板上，使面包呈菱形。
注意：刀片上的齿不能与切割面包的齿相对。
3、打开炉门或盖子。
把炉门打开或关上，然后再从炉门上取下炉门圈。
4、取出上下火控制开关，并将其旋转90度。
按照指示，将上下火调节至对应位置。
如果选择上火200度，则将旋钮调节至210度；如果选择下火180度，则调节至190度。
5、进行测试。
先检查面包内是否有硬块，如果没有的话，那么就可以开始烘烤了。
6、烘烤过程。
当你听到发出咔嚓声时，表明已经完成了烘烤。
此时，面包还会冒出热气。
只需耐心等待几分钟，待香味散发后，面包即可出炉。
7、清洁。
使用干净的湿抹布或海绵，清除粘附在面包上的面包屑或碎渣，然后用干净的抹布擦拭干净即可。
烘烤过程： 1、将面包置于烤盘上。
将烤盘放在烤箱中，并且在烤箱中放入大约8厘米高的一个装满水的盆。
让面包自然排列在烤盘上，使其远离热源。
面包上方可以覆盖一张锡纸。
2、开启烤箱门，让烤箱中的空气流通，并且散发面包的味道。
3、将温度控制器调整至230度，进行预热。
4、预热时间大约为10分钟，因为温度每升高10度，就需要10分钟来预热。
面包板及使用方法

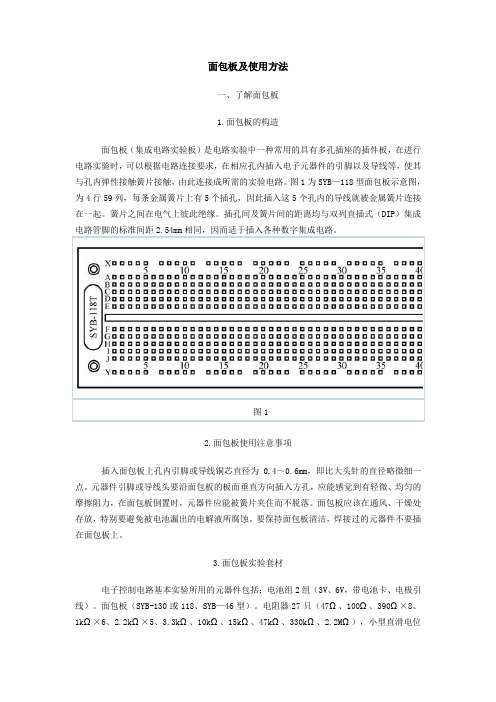

面包板及使用方法一、了解面包板1.面包板的构造面包板（集成电路实验板）是电路实验中一种常用的具有多孔插座的插件板，在进行电路实验时，可以根据电路连接要求，在相应孔内插入电子元器件的引脚以及导线等，使其与孔内弹性接触簧片接触，由此连接成所需的实验电路。
图1为SYB—118型面包板示意图，为4行59列，每条金属簧片上有5个插孔，因此插入这5个孔内的导线就被金属簧片连接在一起。
簧片之间在电气上彼此绝缘。
插孔间及簧片间的距离均与双列直插式（DIP）集成2.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4～0.6mm，即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔，应能感觉到有轻微、均匀的摩擦阻力，在面包板倒置时，元器件应能被簧片夹住而不脱落。
面包板应该在通风、干燥处存放，特别要避免被电池漏出的电解液所腐蚀。
要保持面包板清洁，焊接过的元器件不要插在面包板上。
3.面包板实验套材电子控制电路基本实验所用的元器件包括：电池组2组（3V、6V，带电池卡、电极引线）。
面包板（SYB-130或118、SYB—46型）。
电阻器27只（47Ω、100Ω、390Ω×8、1kΩ×6、2.2kΩ×5、3.3kΩ、10kΩ、15kΩ、47kΩ、330kΩ、2.2MΩ），小型直滑电位器（47kΩ），电容器7只（1000pF、0.022μF、47μF、100μF×2，220μF×2）。
光敏电阻器（MG45-1），光电二极管，开关二极管（1N4148），发光二极管4只（红、绿、黄、橙），三极管4只（8050、9013×2、9014），数码管（LC5011）。
数字集成电路10块（74LS00、74LS02、74LS04、74LS08、74LS32、74LS73、74LS74、74LS86、4511、4518）。
继电器（JRC-21F），双金属复片（启辉器），磁控开关1套（条形磁铁、干簧管开关），压电陶瓷片（φ27mm，带共鸣壳体），电子蜂鸣器（3V或6V），小电灯1个（3.8V），玩具直流电动机（3V，带小螺旋桨）。
面包板使用方法及连接 微课
第三部分 面包板相通接通，整行连通。
常用来接电源和接地
左边整列连通，右边整列接 通。常用来外接电源和地
接线样板
整块板上的元器件的 布局要合理，使走线 距离短、接线方便、
整洁美观。
导线量好长度后，剥好线 头、根据走线位置折好后 插入面包板。走线方向为
6） 布局尽量与原理图近似。这样有助于同学们在查找故 障时，尽快找到元器件位置。
7） 电源区使用尽量清晰。在搭接电路之前，首先将电源 区划分成正电源、地、负电源3个区域，并用导线完成连接。
第四部分
面包板的携带和一般 保护
开放实验进行中，同学们避免不了将宿舍搭接好的电 路带到实验室，或者从实验室带回去。经常就出现了这样 的问题：上次还好好的电路，这次拿来就不行了。或者宿 舍搭好的电路，电容怎么不见了？同学们为了解决这个问 题，想了很多办法。用塑料泡沫捆绑，胶带纸扎上等等。 大家知道，这样做实际上并不保险。唯一可靠的方法是， 平端着，拿回去。否则，无论你怎么保护，去、来之间， 都要重新检查。
1）连接点越少越好。每增加一个连接点，实际上就人为 地增加了故障概率。面包板孔内不通，导线松动，导线 内部断裂等都是常见故障。
2）尽量避免立交桥。所谓的“立交桥”就是元器件或者 导线骑跨在别的元器件或者导线上。初学者最容易犯这 样的错误。这样做，一方面给后期更换元器件带来麻烦， 另一方面，在出现故障时，零乱的导线很容易使人失去 信心。
1
面包板结构
面包板即“集成电路实验板”，就是一种插件板， 此“板”上具有若干小型“插座（孔）“。在进行电 路实验时，可以根据电路连接要求，在相应孔内插入 电子元器件的引脚以及导线等，使其与孔内弹性接触 簧片接触，由此连接成所需的实验电路。
面包板是实验室中用于搭接电路的重要工具，熟练 掌握面包板的使用方法是提高实验效率，减少实验故 障出现几率的重要基础之一。
面包板的使用PPT课件
三 面包板的使用方法
.
1
面包板是实验室中用于搭接电路的重要工具，熟 练掌握面包板的使用方法是提高实验效率，减少实验故 障出现几率的重要基础之一。下面就面包板的结构和使 用方法做简单介绍。
.
2
窄条
宽条
面包板的外观和内部结构如上图所示，常见的最 小单元面包板分上、中、下三部分，上面和下面部分 一般是由一行或两行的插孔构成的窄条，中间部分是 由中间一条隔离凹槽和上下各5 行的插孔构成的条。
面包板并不太娇贵，但也不能“虐待”它。一般来说， 即便少量进水，只要干了，也不会轻易损坏。它最怕的是碎屑、 断头和粗暴插拔：不要让粉状物进入插孔，不要将金属线折断 在孔内。不要将太粗的导线、探针、管脚插入孔内。
面包板的损坏，难以检查出来。因此，请大家格外爱护。
想一想，如果上届师兄师姐给你留下一个损坏的面包板，在你
2） 尽量避免立交桥。所谓的“立交桥”就是元器件或者导线 骑跨在别的元器件或者导线上。初学者最容易犯这样的错误。 这样做，一方面给后期更换元器件带来麻烦，另一方面，在出 现故障时，零乱的导线很容易使人失去信心。
3） 尽量牢靠。有两种现象需要注意：第一、集成电路很容易
松动，因此，对于运放等集成电路，需要用力下压，一旦不牢
吃尽苦头，终于发现的时候，你什么心情。
.
10
外观
纵向5 个插孔是互相连通
用于隔离上下两部分的凹槽
.
5
在做实验的时候，通常是使用两窄一宽组成的小 单元，同学们应按照实验指导教师的示范和要求，在 宽条部分搭接电路的主体部分，上面的窄条取一行做 电源，下面的窄条取一行做接地。使用时注意窄条的 中间部分不通。
在搭接数字电路时，有时由于电路的规模较大，
需要多个宽条和窄条组成的较大的面包板，但在使用
.
1
面包板是实验室中用于搭接电路的重要工具，熟 练掌握面包板的使用方法是提高实验效率，减少实验故 障出现几率的重要基础之一。下面就面包板的结构和使 用方法做简单介绍。
.
2
窄条
宽条
面包板的外观和内部结构如上图所示，常见的最 小单元面包板分上、中、下三部分，上面和下面部分 一般是由一行或两行的插孔构成的窄条，中间部分是 由中间一条隔离凹槽和上下各5 行的插孔构成的条。
面包板并不太娇贵，但也不能“虐待”它。一般来说， 即便少量进水，只要干了，也不会轻易损坏。它最怕的是碎屑、 断头和粗暴插拔：不要让粉状物进入插孔，不要将金属线折断 在孔内。不要将太粗的导线、探针、管脚插入孔内。
面包板的损坏，难以检查出来。因此，请大家格外爱护。
想一想，如果上届师兄师姐给你留下一个损坏的面包板，在你
2） 尽量避免立交桥。所谓的“立交桥”就是元器件或者导线 骑跨在别的元器件或者导线上。初学者最容易犯这样的错误。 这样做，一方面给后期更换元器件带来麻烦，另一方面，在出 现故障时，零乱的导线很容易使人失去信心。
3） 尽量牢靠。有两种现象需要注意：第一、集成电路很容易
松动，因此，对于运放等集成电路，需要用力下压，一旦不牢
吃尽苦头，终于发现的时候，你什么心情。
.
10
外观
纵向5 个插孔是互相连通
用于隔离上下两部分的凹槽
.
5
在做实验的时候，通常是使用两窄一宽组成的小 单元，同学们应按照实验指导教师的示范和要求，在 宽条部分搭接电路的主体部分，上面的窄条取一行做 电源，下面的窄条取一行做接地。使用时注意窄条的 中间部分不通。
在搭接数字电路时，有时由于电路的规模较大，
需要多个宽条和窄条组成的较大的面包板，但在使用
面包板的详细使用方法
矿石收音机论坛»〓基础知识普及〓»面包板及其使用法面包板及其使用法面包板及其使用法编者注：为了提高青少年的电子技术素养，促进学生全面发展，培养创业意识和创造技能，本刊（无线电）特约多年从事科普教育的特级教师，北京市有特殊贡献的专家孙心若撰写“电子控制技术入门”系列文章。
他根据丰富的电子技术、发明创造教学体验，结合青少年的身心特点，进行有趣的“做中学”和“学中做”电路实验，引导青少年由表及里、由浅入深、循序渐进，获得“操作”体验，熏陶科学情感、发展技术能力，特别提供电子技术发展信息，增强创新意识并为他们展示创造能力营造条件。
在内容选择上以电子控制技术内容为中心，以基本电路实验为基础，以数字集成电路为重点，并涉及实验所必需的基本理论及技能技巧，同时介绍青少年感兴趣的一些电子器件、小制作和小发明实例。
配刊光盘中将用活动图像的形式讲解和演示这些电路实验的过程和现象，光盘中还加入了一些生活中的应用实例。
一、什么是＂面包板＂？1.面包板的构造面包板即＂集成电路实验板＂，就是一种插件板，此＂板＂上具有若干小型＂插座（孔）＂．在进行电路实验时，可以根据电路连接要求，在相应孔内插入电子元器件的引脚以及导线等，使其与孔内弹性接触簧片接触，由此连接成所需的实验电路。
图1为SYB—118型面包板示意图：为4行59列，每条金属簧片上有5个插孔，因此插入这5个孔内的导线就被金属簧片连接在一起。
簧片之间在电气上彼此绝缘。
插孔间及簧片间的距离均与双列直插式（DIP）集成电路管脚的标准间距2.54mm相同，因而适于插入各种数字集成电路。
2.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4～0.6mm，即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔，应能感觉到有轻微、均匀的摩擦阻力，在面包板倒置时，元器件应能被簧片夹住而不脱落。
面包板应该在通风、干燥处存放，特别要避免被电池漏出的电解液所腐蚀。
面包板及使用方法
面包板及使用方法一、了解面包板1.面包板的构造面包板是电路实验中一种常用的具有多孔插座的插件板，在进行电路实验时，可以根据电路连接要求，在相应孔内插入电子元器件的引脚以及导线等，使其与孔内弹性接触簧片接触，由此连接成所需的实验电路。
图1为SYB—118型面包板示意图，为4行59列，每条金属簧片上有5个插孔（如红线所示，红线所示的这排孔是对应于同一条金属簧片，因此在电气上是连通的），因此插入这5个孔内的导线就被金属簧片连接在一起。
簧片之间在电气上彼此绝缘。
插孔间及簧片间的距离均与双列直插式（DIP）集成电路管脚的标准间距2.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4～0.6mm，即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔，应能感觉到有轻微、均匀的摩擦阻力，在面包板倒置时，元器件应能被簧片夹住而不脱落。
面包板应该在通风、干燥处存放，特别要避免被电池漏出的电解液所腐蚀。
要保持面包板清洁，焊接过的元器件不要插在面包板上。
二、面包板实验入门实验是通向科学成功的桥梁，正是由于实验造就了19世纪最伟大的实验物理学家、实验大师M·法拉第，为近代物理的发展奠定了基础。
在了解面包板的构造之后，通过面包板电路搭接实验来了解其使用的方法。
1.省电指示灯电路图2为省电指示灯电路，它由电池组GB（6V）、按钮开关SB、限流电阻器R（390Ω）、红色发光二极管和导线组成。
电池组用4节5号电池串联而成，开关选用电铃按钮开关，接线用1芯导线，电阻器上面的四条色环为橙色、白色、棕色及金色，标称阻值为390Ω，允许偏差±5 ％。
发光二极管采用直径3mm的红色发光二极管。
限流电阻器R为390Ω时，发光二极管中电流约10mA，亮度已经很高了。
如用高亮度发光二极管，限流电阻器可以适当加大（看起来图2省电指示灯电路很简单，在面包板上搭接电路却是新的尝试，需要掌握在面包板上连接电路的方法，了解电阻器和发光二极管的使用方法，迈出面包板电路实验的第一步。
面包板使用方法
3.3，分别从电池的正负两极引出两条线，然后把LED插接到面包板上任意不导通的两个栅格内（led长脚为正，短脚为负），最后再把从电池正负两极引出的线接到LED两段即可。（正接正，负接负）。
注意事项
不同的面包板之间的结构可能会存在细小的差异，但是基本上都是一样的
面包板使用方法
1.下面我就以“点亮led灯”为例，简单讲讲使用面包板塔建Hale Waihona Puke 路的过程。1，准备好实验器材
面包板一块，连接线若干（连接线要使用两头都是针形的线），led灯一个，3V纽扣电池一个。
2.2，首先把电池放到电池座里面（这种电池座可以在网上买到），用于插接到面包板上，完成后，把电池插到面包板的左右两个部分处（左右两个部分有凹槽隔开，避免电源正负极短路）。
注意事项
不同的面包板之间的结构可能会存在细小的差异，但是基本上都是一样的
面包板使用方法
1.下面我就以“点亮led灯”为例，简单讲讲使用面包板塔建Hale Waihona Puke 路的过程。1，准备好实验器材
面包板一块，连接线若干（连接线要使用两头都是针形的线），led灯一个，3V纽扣电池一个。
2.2，首先把电池放到电池座里面（这种电池座可以在网上买到），用于插接到面包板上，完成后，把电池插到面包板的左右两个部分处（左右两个部分有凹槽隔开，避免电源正负极短路）。
面包板使用指南
2014‐10‐21
面包板的使用
张咏梅
面包板的结构
正面 小孔里 面是金 属夹子 同列小 孔连在 同一金 属条上 反面
1
2014‐10‐21
从反面看面包板的连通情况
同行相通， 行间不通。 左右 不通 同列相通， 列间不通。
ቤተ መጻሕፍቲ ባይዱ
上下不通。
从正面看面包板的连通情况
请横向使 用面包板 用面 板
同行相通， 行间不通。 左右 不通 同列相通， 列间不通。
上下不通。
一个小孔只能插一条元件腿！
2
2014‐10‐21
面包板使用举例—单放
• 在面包板上合理布局元件，既不要太密也不要 太疏，尽可能少用导线，导线一定要区分颜色 使用 使用，一般正电源用红色的，地线用黑色的， 般正电源用红色的 地线用黑色的 信号线用其它颜色的线。
电位器 三极管 极管 负载 Ｃb 正电源线 输出线
输入线
地线
面包板使用举例
电路布局 横平竖直
芯片跨插 在槽上
3
面包板的使用
张咏梅
面包板的结构
正面 小孔里 面是金 属夹子 同列小 孔连在 同一金 属条上 反面
1
2014‐10‐21
从反面看面包板的连通情况
同行相通， 行间不通。 左右 不通 同列相通， 列间不通。
ቤተ መጻሕፍቲ ባይዱ
上下不通。
从正面看面包板的连通情况
请横向使 用面包板 用面 板
同行相通， 行间不通。 左右 不通 同列相通， 列间不通。
上下不通。
一个小孔只能插一条元件腿！
2
2014‐10‐21
面包板使用举例—单放
• 在面包板上合理布局元件，既不要太密也不要 太疏，尽可能少用导线，导线一定要区分颜色 使用 使用，一般正电源用红色的，地线用黑色的， 般正电源用红色的 地线用黑色的 信号线用其它颜色的线。
电位器 三极管 极管 负载 Ｃb 正电源线 输出线
输入线
地线
面包板使用举例
电路布局 横平竖直
芯片跨插 在槽上
3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的两条管脚插在同一列的5个方孔内造成 短路，或者发光二极管正负极管脚接反。
双列直插器件在面包板中部的插接方法
面包板中部插孔阵列中间有一隔断 （gap），我们可以将双列直插器件的两列 管脚分别插在隔断两边，这意味着这两列 管脚分别使用不同的金属条。
集成块的插法
由于集成块引脚间与距离与插孔位置有偏差，必须预先调整 好位置，小心插入金属孔中，不然会引起接触不良，而且会 使铜片位置偏移，插导线时容易插偏。此原因引起的故障占 总故障的60%以上。
一组五孔相同槽 的插孔 不通
第二部分 面包板的使用
2 面包板的使用
在做实验的时候，通常是使用两窄一宽组成 的小单元，在宽条部分搭接电路的主体部分，上 面的窄条取一行做电源，下面的窄条取一行做接 地。使用时注意窄条的中间部分不通。
在电路的规模较大时，需要多个宽条和窄条 组成的较大的面包板。但在使用时同样通常是两 窄一宽同时使用，两个窄条的第一行一般和地线 连接，第二行和电源相连。
“横平、竖直”
接线样板
一根导线可以直通的地方尽量 只用一根线，用多根导线转接
费事又容易出错。
多个孔接同一个地 方时，可以串接， 以减少走线距离。
接线样板
在接线以前要把 导线拉直，不然 会板面不整洁。 整根导线在圆角 硬物上摩擦会拉
直。
接线样板
此板太乱
3 面包板布线原则
在面包板上完成电路搭接，不同的人有不同的风格。但 是，无论什么风格、习惯，完成的电路搭接，必须注意以 下几个基本原则：
窄条
宽条
面包板的外观和内部结构如上图所示，常见的最 小单元面包板分上、中、下三部分，上面和下面部分 一般是由一行或两行的插孔构成的窄条，中间部分是 由中间一条隔离凹槽和上下各5 行的插孔构成的条。
对上面和下面部分的窄条，外观和结构如下图：
外观 小窄条中间不连通 内部五组孔之间互相连通
窄条上下两行之间电气不连通。每5 个插孔为一组 （通常称为“孤岛”），通常的面包板上有10 组。这10 组“孤岛”一般有3种内部连通结构：① 左边5 组内部 电气连通，右边5 组内部电气连通，但左右两边之间不 连通，这种结构通常称为5-5 结构。② 左边3 组内部电 气连通，中间4 组内部电气连通，右边3 组内部电气连通， 但左边3 组、中间4 组以及右边3 组之间是不连通的，这 种结构通常称为3-4-3 结构。③ 还有一种结构是10组 “孤岛”都连通，这种结构最简单。
第三部分 面包板布线原则
接线样板
两个三组五孔和中间四组 五孔相通接通，整行连通。
常用来接电源和接地
左边整列连通，右边整列接 通。常用来外接电源和地
接线样板
整块板上的元器件的 布局要合理，使走线 距离短、接线方便、
整洁美观。
导线量好长度后，剥好线 头、根据走线位置折好后 插入面包板。走线方向为
面包板并不太娇贵，但也不能“虐待”它。一般来说， 即便少量进水，只要干了，也不会轻易损坏。它最怕的是 碎屑、断头和粗暴插拔：不要让粉状物进入插孔，不要将 金属线折断在孔内。不要将太粗的导线、探针、管脚插入 孔内。
面包板的损坏，难以检查出来。因此，请大家格外爱 护。想一想，如果上届师兄师姐给你留下一个损坏的面包 板，在你吃尽苦头，终于发现的时候，你什么心情。
6） 布局尽量与原理图近似。这样有助于同学们在查找故 障时，尽快找到元器件位置。
7） 电源区使用尽量清晰。在搭接电路之前，首先将电源 区划分成正电源、地、负电源3个区域，并用导线完成连接。
第四部分
面包板的携带和一般 保护
开放实验进行中，同学们避免不了将宿舍搭接好的电 路带到实验室，或者从实验室带回去。经常就出现了这样 的问题：上次还好好的电路，这次拿来就不行了。或者宿 舍搭好的电路，电容怎么不见了？同学们为了解决这个问 题，想了很多办法。用塑料泡沫捆绑，胶带纸扎上等等。 大家知道，这样做实际上并不保险。唯一可靠的方法是， 平端着，拿回去。否则，无论你怎么保护，去、来之间， 都要重新检查。
1）连接点越少越好。每增加一个连接点，实际上就人为 地增加了故障概率。面包板孔内不通，导线松动，导线 内部断裂等都是常见故障。
2）尽量避免立交桥。所谓的“立交桥”就是元器件或者 导线骑跨在别的元器件或者导线上。初学者最容易犯这 样的错误。这样做，一方面给后期更换元器件带来麻烦， 另一方面，在出现故障时，零乱的导线很容易使人失去 信心。
面包板使用方法及连 接
1 面包板结构 2 面包板的使用 3 面包板布线原则 44 面包板的携带和一般保护
第一部分 面包板结构
1
面包板结构
面包板即“集成电路实验板”，就是一种插件板， 此“板”上具有若干小型“插座（孔）“。在进行电 路实验时，可以根据电路连接要求，在相应孔内插入 电子元器件的引脚以及导线等，使其与孔内弹性接触 簧片接触，由此连接成所需的实验电路。
面包板是实验室中用于搭接电路的重要工具，熟练 掌握面包板的使用方法是提高实验效率，减少实验故 障出现几率的重要基础之一。
从表面看，面包板是排列为栅格（grid） 的许多插孔，而在面包板的底部，这些插孔 通过一条条的导电金属条连接到一起。金属 条典型的排列方式如下图所示：
面包板反面
插槽和插孔
每一条金属片插入一个塑料槽， 在同一个槽的插孔相通，不同槽 的插孔不通。
3）尽量牢靠。有两种现象需要注意：第一、集成电路很容 易松动，因此，对于运放等集成电路，需要用力下压，一 旦不牢靠，需要更换位置。第二、有些元器件管脚太细， 要注意轻轻拨动一下，如果发现不牢靠，需要更换位置。
4） 方便测试。5孔孤岛一般不要占满，至少留出一个孔， 用于测试。
5） 布局尽量紧凑。信号流向尽量合理。
中间部分宽条是由中间一条隔离凹槽和上下各5 行的插孔构成。在同一列中的5 个插孔是互相连通的， 列和列之间以及凹槽上下部分则是不连通的。外观及 结构如下图：
外观
纵向5 个插孔是互相连通
用于隔离上下两部分的凹槽
插孔内部导通情况
三组五孔相通
集成每块一插条法金属片插入一个塑料槽， 在同一个槽的插孔相通，不同 槽的插孔不通。
导线的剥头和插法
导线剥头的长度比面包板厚度略短，转 弯处留1mm绝缘层，绝缘层太长会因为 绝缘层插入导电孔而不导通。铜线太短 也会因接触不良而不导通。
铜线必须插入金属孔中，特别在金属孔位 置靠边时，容易插到边上空白处，引起接
触不良，用万用表也难以测量。 铜线太长容易引起短路
电阻器和发光二极管的使用方法 常见的错误是把电阻器、发光二极管
双列直插器件在面包板中部的插接方法
面包板中部插孔阵列中间有一隔断 （gap），我们可以将双列直插器件的两列 管脚分别插在隔断两边，这意味着这两列 管脚分别使用不同的金属条。
集成块的插法
由于集成块引脚间与距离与插孔位置有偏差，必须预先调整 好位置，小心插入金属孔中，不然会引起接触不良，而且会 使铜片位置偏移，插导线时容易插偏。此原因引起的故障占 总故障的60%以上。
一组五孔相同槽 的插孔 不通
第二部分 面包板的使用
2 面包板的使用
在做实验的时候，通常是使用两窄一宽组成 的小单元，在宽条部分搭接电路的主体部分，上 面的窄条取一行做电源，下面的窄条取一行做接 地。使用时注意窄条的中间部分不通。
在电路的规模较大时，需要多个宽条和窄条 组成的较大的面包板。但在使用时同样通常是两 窄一宽同时使用，两个窄条的第一行一般和地线 连接，第二行和电源相连。
“横平、竖直”
接线样板
一根导线可以直通的地方尽量 只用一根线，用多根导线转接
费事又容易出错。
多个孔接同一个地 方时，可以串接， 以减少走线距离。
接线样板
在接线以前要把 导线拉直，不然 会板面不整洁。 整根导线在圆角 硬物上摩擦会拉
直。
接线样板
此板太乱
3 面包板布线原则
在面包板上完成电路搭接，不同的人有不同的风格。但 是，无论什么风格、习惯，完成的电路搭接，必须注意以 下几个基本原则：
窄条
宽条
面包板的外观和内部结构如上图所示，常见的最 小单元面包板分上、中、下三部分，上面和下面部分 一般是由一行或两行的插孔构成的窄条，中间部分是 由中间一条隔离凹槽和上下各5 行的插孔构成的条。
对上面和下面部分的窄条，外观和结构如下图：
外观 小窄条中间不连通 内部五组孔之间互相连通
窄条上下两行之间电气不连通。每5 个插孔为一组 （通常称为“孤岛”），通常的面包板上有10 组。这10 组“孤岛”一般有3种内部连通结构：① 左边5 组内部 电气连通，右边5 组内部电气连通，但左右两边之间不 连通，这种结构通常称为5-5 结构。② 左边3 组内部电 气连通，中间4 组内部电气连通，右边3 组内部电气连通， 但左边3 组、中间4 组以及右边3 组之间是不连通的，这 种结构通常称为3-4-3 结构。③ 还有一种结构是10组 “孤岛”都连通，这种结构最简单。
第三部分 面包板布线原则
接线样板
两个三组五孔和中间四组 五孔相通接通，整行连通。
常用来接电源和接地
左边整列连通，右边整列接 通。常用来外接电源和地
接线样板
整块板上的元器件的 布局要合理，使走线 距离短、接线方便、
整洁美观。
导线量好长度后，剥好线 头、根据走线位置折好后 插入面包板。走线方向为
面包板并不太娇贵，但也不能“虐待”它。一般来说， 即便少量进水，只要干了，也不会轻易损坏。它最怕的是 碎屑、断头和粗暴插拔：不要让粉状物进入插孔，不要将 金属线折断在孔内。不要将太粗的导线、探针、管脚插入 孔内。
面包板的损坏，难以检查出来。因此，请大家格外爱 护。想一想，如果上届师兄师姐给你留下一个损坏的面包 板，在你吃尽苦头，终于发现的时候，你什么心情。
6） 布局尽量与原理图近似。这样有助于同学们在查找故 障时，尽快找到元器件位置。
7） 电源区使用尽量清晰。在搭接电路之前，首先将电源 区划分成正电源、地、负电源3个区域，并用导线完成连接。
第四部分
面包板的携带和一般 保护
开放实验进行中，同学们避免不了将宿舍搭接好的电 路带到实验室，或者从实验室带回去。经常就出现了这样 的问题：上次还好好的电路，这次拿来就不行了。或者宿 舍搭好的电路，电容怎么不见了？同学们为了解决这个问 题，想了很多办法。用塑料泡沫捆绑，胶带纸扎上等等。 大家知道，这样做实际上并不保险。唯一可靠的方法是， 平端着，拿回去。否则，无论你怎么保护，去、来之间， 都要重新检查。
1）连接点越少越好。每增加一个连接点，实际上就人为 地增加了故障概率。面包板孔内不通，导线松动，导线 内部断裂等都是常见故障。
2）尽量避免立交桥。所谓的“立交桥”就是元器件或者 导线骑跨在别的元器件或者导线上。初学者最容易犯这 样的错误。这样做，一方面给后期更换元器件带来麻烦， 另一方面，在出现故障时，零乱的导线很容易使人失去 信心。
面包板使用方法及连 接
1 面包板结构 2 面包板的使用 3 面包板布线原则 44 面包板的携带和一般保护
第一部分 面包板结构
1
面包板结构
面包板即“集成电路实验板”，就是一种插件板， 此“板”上具有若干小型“插座（孔）“。在进行电 路实验时，可以根据电路连接要求，在相应孔内插入 电子元器件的引脚以及导线等，使其与孔内弹性接触 簧片接触，由此连接成所需的实验电路。
面包板是实验室中用于搭接电路的重要工具，熟练 掌握面包板的使用方法是提高实验效率，减少实验故 障出现几率的重要基础之一。
从表面看，面包板是排列为栅格（grid） 的许多插孔，而在面包板的底部，这些插孔 通过一条条的导电金属条连接到一起。金属 条典型的排列方式如下图所示：
面包板反面
插槽和插孔
每一条金属片插入一个塑料槽， 在同一个槽的插孔相通，不同槽 的插孔不通。
3）尽量牢靠。有两种现象需要注意：第一、集成电路很容 易松动，因此，对于运放等集成电路，需要用力下压，一 旦不牢靠，需要更换位置。第二、有些元器件管脚太细， 要注意轻轻拨动一下，如果发现不牢靠，需要更换位置。
4） 方便测试。5孔孤岛一般不要占满，至少留出一个孔， 用于测试。
5） 布局尽量紧凑。信号流向尽量合理。
中间部分宽条是由中间一条隔离凹槽和上下各5 行的插孔构成。在同一列中的5 个插孔是互相连通的， 列和列之间以及凹槽上下部分则是不连通的。外观及 结构如下图：
外观
纵向5 个插孔是互相连通
用于隔离上下两部分的凹槽
插孔内部导通情况
三组五孔相通
集成每块一插条法金属片插入一个塑料槽， 在同一个槽的插孔相通，不同 槽的插孔不通。
导线的剥头和插法
导线剥头的长度比面包板厚度略短，转 弯处留1mm绝缘层，绝缘层太长会因为 绝缘层插入导电孔而不导通。铜线太短 也会因接触不良而不导通。
铜线必须插入金属孔中，特别在金属孔位 置靠边时，容易插到边上空白处，引起接
触不良，用万用表也难以测量。 铜线太长容易引起短路
电阻器和发光二极管的使用方法 常见的错误是把电阻器、发光二极管
