常用面包板的使用面包板是专为电子电路的无焊接实验设计制造的。
由于各种电子元器件可根据需要随意插入或拔出，免去了焊接，节省了电路的组装时间，而且元件可以重复使用，所以非常适合电子电路的组装、调试和训练。

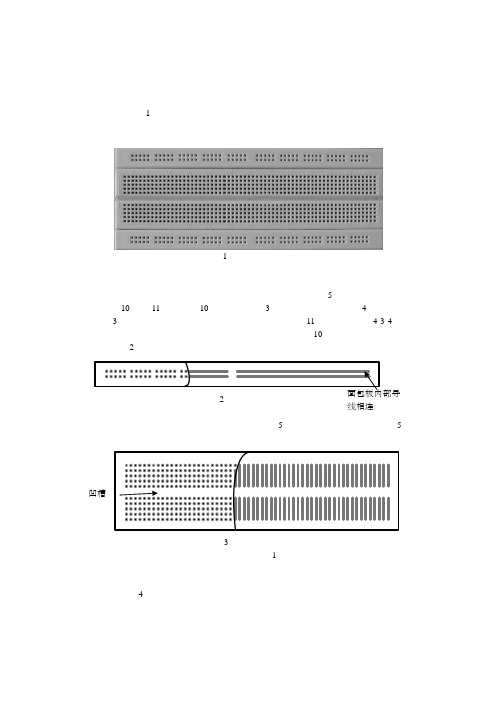

1、常用面包板的结构本次“电子线路设计与制作”所提供的实验电路板，为SYB-118型面包板，其基本结构示意图如图1所示。
图1为SYB—118型面包板由图可见，该版中央有一凹槽，凹槽两边各由60列小孔，每一列的五个小孔在电气上相互连通，而列于列之间在电气上彼此绝缘。
集成电路的引脚就分别插在凹槽两边的小孔上。
插座上、下边各一排（即X和Y排）在电气上是分段相连的50个小孔，分别作为电源与地线插孔用。
对于SYB-118插座板，X和Y排的1-15孔、16-40孔、41-50孔在电气上是连通的。
簧片插孔间及簧片间的距离均与双列直插式（DIP）集成电路管脚的标准间距 2.54mm 相同，因而适于插入各种数字集成电路。
2、面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4～0.6mm，即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔，应能感觉到有轻微、均匀的摩擦阻力，在面包板倒置时，元器件应能被簧片夹住而不脱落。
要保持面包板清洁，焊接过的元器件不要插在面包板上。
（1）安装分立元件时，应便于看到其极性和标志，将元件引脚理直后，在需要的地方折弯。
为了防止裸露的引线短路，必须使用带套管的导线，一般不剪断元件引脚，以便于重复使用。
（2）对多次使用过的集成电路的引脚，必须修理整齐，引脚不能弯曲，所有的引脚应稍向外偏，这样能使引角与插孔可靠接触。
要根据电路图确定元器件在面包板上的排列方式，目的是走线方便。
为了能够正确布线并便于查线，所有集成电路的插入方向要保持一致，不能为了临时走线方便或缩短导线长度而把集成电路倒插。
（3）根据信号流程的顺序，采用边安装边调试的方法。
元器件安装之后，先连接电源线和地线。

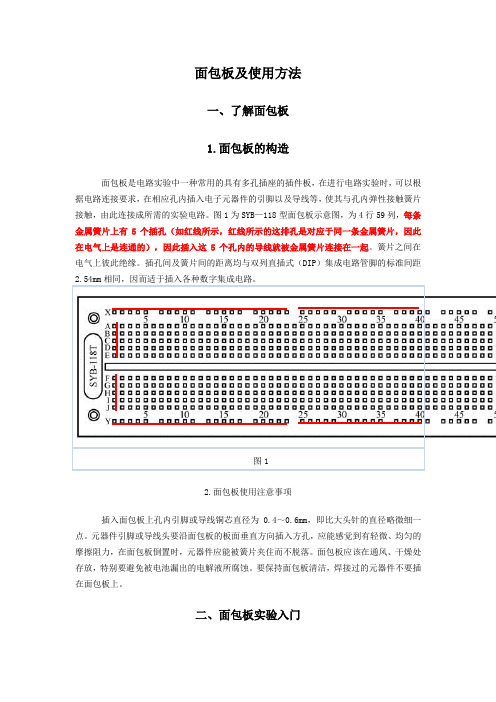

面包板及使用方法一、了解面包板1.面包板的构造面包板是电路实验中一种常用的具有多孔插座的插件板，在进行电路实验时，可以根据电路连接要求，在相应孔内插入电子元器件的引脚以及导线等，使其与孔内弹性接触簧片接触，由此连接成所需的实验电路。
图1为SYB—118型面包板示意图，为4行59列，每条金属簧片上有5个插孔（如红线所示，红线所示的这排孔是对应于同一条金属簧片，因此在电气上是连通的），因此插入这5个孔内的导线就被金属簧片连接在一起。
簧片之间在电气上彼此绝缘。
插孔间及簧片间的距离均与双列直插式（DIP）集成电路管脚的标准间距2.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4～0.6mm，即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔，应能感觉到有轻微、均匀的摩擦阻力，在面包板倒置时，元器件应能被簧片夹住而不脱落。
面包板应该在通风、干燥处存放，特别要避免被电池漏出的电解液所腐蚀。
要保持面包板清洁，焊接过的元器件不要插在面包板上。
二、面包板实验入门实验是通向科学成功的桥梁，正是由于实验造就了19世纪最伟大的实验物理学家、实验大师M·法拉第，为近代物理的发展奠定了基础。
在了解面包板的构造之后，通过面包板电路搭接实验来了解其使用的方法。
1.省电指示灯电路图2为省电指示灯电路，它由电池组GB（6V）、按钮开关SB、限流电阻器R（390Ω）、红色发光二极管和导线组成。
电池组用4节5号电池串联而成，开关选用电铃按钮开关，接线用1芯导线，电阻器上面的四条色环为橙色、白色、棕色及金色，标称阻值为390Ω，允许偏差±5 ％。
发光二极管采用直径3mm的红色发光二极管。
限流电阻器R为390Ω时，发光二极管中电流约10mA，亮度已经很高了。
如用高亮度发光二极管，限流电阻器可以适当加大（看起来图2省电指示灯电路很简单，在面包板上搭接电路却是新的尝试，需要掌握在面包板上连接电路的方法，了解电阻器和发光二极管的使用方法，迈出面包板电路实验的第一步。
面包板的知识点总结面包板的知识点总结面包板（Breadboard）是电子制作中常用的实验平台，也是初学者掌握电路原理的重要工具。
它通过插针连接电子元件，可以快速搭建各种电路，方便进行实验和调试。
本文将对面包板的结构、使用方法以及常见问题进行总结，帮助读者更好地理解和利用面包板。
一、面包板的结构及基本元件1. 面包板外观特征面包板通常为长方形，上面有许多穿孔，每个穿孔间隔为0.1英寸（2.54mm），方便插入插针和元件引脚。
面包板的背面通常有两条平行的金属条，用于连接插针。
还有一些面包板上方便接线的VCC（电源正极）和GND（电源负极）区域。
2. 面包板上的插孔面包板上的插孔通常分为两部分：竖孔和横孔。
竖孔用于插入插针，横孔通常用于连接电子元件或电线。
每个孔都和周围的孔相互连接，形成电气连通。
3. 面包板的连接条面包板上的连接条有两种类型：跨连接条和行连接条。
跨连接条横跨整个面包板，用于连接不同的行，常用于连接电源或信号线；行连接条沿着面包板的一侧，用于在同一行（行数一般为60~100行）之间进行连接。
二、面包板的使用方法1. 准备工作使用面包板前，需要确保所有元件和插针都完好无损。
将需要使用的元件准备齐全，可以根据电路图提前规划好插针的位置和元件的连接方式。
2. 插针的插入首先，将需要连接的插针插入面包板中的穿孔中。
通常情况下，将元件的引脚分别插入到相应的行连接条中，确保插针与插孔完全接触。
3. 连接电路通过跨连接条和行连接条，将需要连接的插针相互连通。
可以用导线、跳线等材料进行连接。
在连接之前，确保连接的插针没有松动，以免引起电路的松动或短路。
4. 实验和调试完成电路的连接后，可以通过外部电源或电池提供电源，并通过相关仪器进行实验和调试，验证电路的正确性和稳定性。
在实验过程中，可以根据需要对连接进行调整和维护。
三、面包板的常见问题及解决方法1. 电路不通或连接不牢固可能是由于插针没有插入穿孔或插孔内有污物导致。
附录一面包板的结构及插接方式【名称】：面包板（万用线路板）由于板子上有很多小插孔，很像面包中的小孔，因此得名。
【分类】：单面包板，组合面包板，无焊面包板。
【构造】：整板使用热固性酚醛树脂制造，板底有金属条，在板上对应位置打孔使得元件插入孔中时能够与金属条接触，从而达到导电目的。
一般将每5个孔板用一条金属条连接。
板子中央一般有一条凹槽，这是针对需要集成电路、芯片试验而设计的。
板子两侧有两排竖着的插孔，也是5个一组。
这两组插孔是用于给板子上的元件提供电源。
母板使用带铜箔导电层的玻璃纤维板，作用是把无焊面包板固定，并且引出电源接线柱。
【用途】：不用焊接和手动接线，将元件插入孔中就可测试电路及元件，使用方便。
面包板的使用面包板是专为电子电路的无焊接实验设计制造的。
由于各种电子元器件可根据需要随意插入或拔出，免去了焊接，节省了电路的组装时间，而且元件可以重复使用，所以非常适合电子电路的组装、调试和训练。
1、常用面包板的结构SYB-130型面包板：插座板中央有一凹槽，凹槽两边各由65列小孔，每一列的五个小孔在电气上相互连通。
集成电路的引脚就分别插在凹槽两边的小孔上。
插座上、下边各一排（即X和Y排）在电气上是分段相连的55个小孔，分别作为电源与地线插孔用。
对于SYB-130插座板，X和Y排的1-15孔、16-35孔、36-50孔在电气上是连通的。
（其它型号的面包板使用时应参看使用说明）附录图1-12、布线用的工具布线用的工具主要有剥线钳、偏口钳、扁嘴钳和镊子。
偏口钳与扁嘴钳配合用来剪断导线和元器件的多余引脚。
钳子刃面要锋利，将钳口合上，对着光检查时应合缝不漏光。
剥线钳用来剥离导线绝缘皮。
扁嘴钳用来弯直和理直导线，钳口要略带弧形，以免在勾绕时划伤导线。
镊子是用来夹住导线或元器件的引脚送入面包板指定位置的。
3、面包板的使用方法及注意事项（1）安装分立元件时，应便于看到其极性和标志，将元件引脚理直后，在需要的地方折弯。

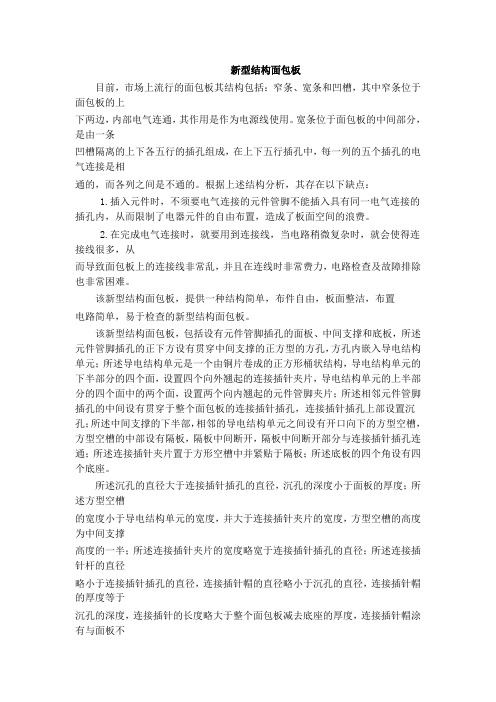

新型结构面包板目前，市场上流行的面包板其结构包括：窄条、宽条和凹槽，其中窄条位于面包板的上下两边，内部电气连通，其作用是作为电源线使用。
宽条位于面包板的中间部分，是由一条凹槽隔离的上下各五行的插孔组成，在上下五行插孔中，每一列的五个插孔的电气连接是相通的，而各列之间是不通的。
根据上述结构分析，其存在以下缺点：1.插入元件时，不须要电气连接的元件管脚不能插入具有同一电气连接的插孔内，从而限制了电器元件的自由布置，造成了板面空间的浪费。
2.在完成电气连接时，就要用到连接线，当电路稍微复杂时，就会使得连接线很多，从而导致面包板上的连接线非常乱，并且在连线时非常费力，电路检查及故障排除也非常困难。
该新型结构面包板，提供一种结构简单，布件自由，板面整洁，布置电路简单，易于检查的新型结构面包板。
该新型结构面包板，包括设有元件管脚插孔的面板、中间支撑和底板，所述元件管脚插孔的正下方设有贯穿中间支撑的正方型的方孔，方孔内嵌入导电结构单元；所述导电结构单元是一个由铜片卷成的正方形桶状结构，导电结构单元的下半部分的四个面，设置四个向外翘起的连接插针夹片，导电结构单元的上半部分的四个面中的两个面，设置两个向内翘起的元件管脚夹片；所述相邻元件管脚插孔的中间设有贯穿于整个面包板的连接插针插孔，连接插针插孔上部设置沉孔；所述中间支撑的下半部，相邻的导电结构单元之间设有开口向下的方型空槽，方型空槽的中部设有隔板，隔板中间断开，隔板中间断开部分与连接插针插孔连通；所述连接插针夹片置于方形空槽中并紧贴于隔板；所述底板的四个角设有四个底座。
所述沉孔的直径大于连接插针插孔的直径，沉孔的深度小于面板的厚度；所述方型空槽的宽度小于导电结构单元的宽度，并大于连接插针夹片的宽度，方型空槽的高度为中间支撑高度的一半；所述连接插针夹片的宽度略宽于连接插针插孔的直径；所述连接插针杆的直径略小于连接插针插孔的直径，连接插针帽的直径略小于沉孔的直径，连接插针帽的厚度等于沉孔的深度，连接插针的长度略大于整个面包板减去底座的厚度，连接插针帽涂有与面板不同的颜色；所述隔板的厚度略小于连接插针杆的直径，隔板中间断开部分的宽度等于连接插针插孔的直径；所述元件管脚夹片和连接插针夹片一次冲压成型，并且具有弹性；所述面板和中间支撑为一体结构，并且一次成型。
面包板使用的总结引言面包板（Breadboard）是一种常用的电子原型制作工具，可以快速搭建电子电路原型。
它通常由塑料底座、导电金属板和插孔组成。
面包板具有临时性、可重复搭建、无需焊接等特点，深受电子爱好者和工程师们的喜爱。
在本文档中，我们将总结面包板的使用方法、搭建技巧以及一些常见问题的解决方案。
面包板的基本结构面包板通常由一系列导电板组成，导电板上划分有固定的行和列。
每一行和每一列都与一组插孔相连，插孔中间存在隔离带，用于区分不同的行和列。
这样，我们可以将元器件插入插孔中，通过插孔自动与行和列进行连接。
面包板的使用方法使用面包板进行电路搭建的方法如下：1.准备元器件：根据需要的电路功能，准备所需的电子元器件。
常见的元器件有电阻、电容、LED、集成电路等。
2.插入元器件：根据电路原理图或设计要求，将元器件插入面包板的插孔中。
注意正确插入极性元器件（如LED等）。
3.连接元器件：根据电路设计需求，使用导线将不同的元器件插孔进行连接。
导线可以通过剪断一根较长的导线插入多个插孔来实现连接。
4.供电测试：根据电路需要的电源电压，选择适当的电源接口，将电源与面包板连接，测试电路的工作情况。
面包板的搭建技巧下面是一些常用的面包板搭建技巧，可以帮助提高搭建效率和电路可靠性：•使用彩色导线：使用不同颜色的导线可以方便区分不同的连接，减少出错的可能性。
•使用跳线：在复杂的电路中，可能会遇到插孔之间距离太远无法直接连接的情况。
这时可以使用跳线，即使用一根较长的导线连接两个不相邻的插孔。
•稳固插件：对于常用的元器件，可以使用弹簧插件来稳固固定，避免在调试过程中松动造成电路中断或故障。
•分组连接：根据电路的功能模块，可以将相关的元器件和连接归为一组，将其连接在面包板上相对的位置。
这样可以提高电路的可读性和维护性，方便后续调试和修改。
常见问题与解决方案在使用面包板过程中，可能会遇到一些常见问题，下面是一些常见问题的解决方案：1.电路连接不稳定：可能是由于插头与插孔之间的接触不良造成的。
附录一面包板的结构及插接方式【名称】：面包板（万用线路板）由于板子上有很多小插孔，很像面包中的小孔，因此得名。
【分类】：单面包板，组合面包板，无焊面包板。
【构造】：整板使用热固性酚醛树脂制造，板底有金属条，在板上对应位置打孔使得元件插入孔中时能够与金属条接触，从而达到导电目的。
一般将每5个孔板用一条金属条连接。
板子中央一般有一条凹槽，这是针对需要集成电路、芯片试验而设计的。
板子两侧有两排竖着的插孔，也是5个一组。
这两组插孔是用于给板子上的元件提供电源。
母板使用带铜箔导电层的玻璃纤维板，作用是把无焊面包板固定，并且引出电源接线柱。
【用途】：不用焊接和手动接线，将元件插入孔中就可测试电路及元件，使用方便。
面包板的使用面包板是专为电子电路的无焊接实验设计制造的。
由于各种电子元器件可根据需要随意插入或拔出，免去了焊接，节省了电路的组装时间，而且元件可以重复使用，所以非常适合电子电路的组装、调试和训练。
1、常用面包板的结构SYB-130型面包板：插座板中央有一凹槽，凹槽两边各由65列小孔，每一列的五个小孔在电气上相互连通。
集成电路的引脚就分别插在凹槽两边的小孔上。
插座上、下边各一排（即X和Y排）在电气上是分段相连的55个小孔，分别作为电源与地线插孔用。
对于SYB-130插座板，X和Y排的1-15孔、16-35孔、36-50孔在电气上是连通的。
（其它型号的面包板使用时应参看使用说明）附录图1-12、布线用的工具布线用的工具主要有剥线钳、偏口钳、扁嘴钳和镊子。
偏口钳与扁嘴钳配合用来剪断导线和元器件的多余引脚。
钳子刃面要锋利，将钳口合上，对着光检查时应合缝不漏光。
剥线钳用来剥离导线绝缘皮。
扁嘴钳用来弯直和理直导线，钳口要略带弧形，以免在勾绕时划伤导线。
镊子是用来夹住导线或元器件的引脚送入面包板指定位置的。
3、面包板的使用方法及注意事项（1）安装分立元件时，应便于看到其极性和标志，将元件引脚理直后，在需要的地方折弯。
简述面包板的结构特点研究了这么久面包板的结构特点，总算发现了一些门道。
首先呢，面包板这个名字就挺有趣的，感觉像是能做出面包来似的，但实际上跟面包一点关系都没有。
面包板中间有一条长长的凹槽，就像一条小鸿沟把面包板分成了两半呢原理上左边和右边是相互独立的，不过有时候也能通过一些导线什么的连起来。
我发现面包板上有好多一排排的小孔。
这些小孔可不是随便排列的，就像是住在公寓里，每个住户都有自己的位置一样，这些小孔就是给电子元件住的。
每个小孔里都能插入金属插脚，比如说电阻、电容的插脚。
而且啊，同一排的小孔是相连的，就像住在同一楼层同一排房间的人，他们能互相串门。
打个比方吧，如果我把电源的正极插到某一排的一个小孔里，那这一排其他的小孔就都相当于接通了电源正极。
面包板的两边呢，是专门留给电源和接地用的，就像专门为水电管线路预留的地方。
这样的设计特别方便，很容易就能把电源和需要用电的部分连接起来。
不过我一开始可不明白为啥要这样设计，我还以为只要随便插在哪儿都行呢，后来才意识到这样的规划是为了电路更规整、更不容易出错。
我还发现有些面包板是双层或者多层的。
这就有点像盖楼有多层一样，不同层之间也可以通过特定的孔来连接。
这有啥好处呢？这就给设计复杂电路提供更广阔的空间了。
就好比我们想在空中搭起桥梁，多层面包板就可以做到。
另外，面包板的孔啊，大小是有规格的，不是什么粗的细的插脚都能随便插进去。
这就像我们的门锁，不能什么样的钥匙都能插进去一个道理。
这就保证了我们在使用的时候，插入的都是符合规格的电子元件插脚。
我有时会疑惑，为啥不能把面包板的结构设计得更简单点或者更复杂点呢？后来想想，现在这种结构可能就是在简单和功能全面之间找到了一个很好的平衡。
就像我们生活中的很多东西，太简单满足不了需求，太复杂又不好操作。
面包板的结构特点啊，确实很有意思，这琢磨起来就感觉像在探索一个小小的电子世界似的。
我还得继续深入了解下，说不定还有更多有趣的发现呢。
