幕墙安装允许偏差及检查方法附表

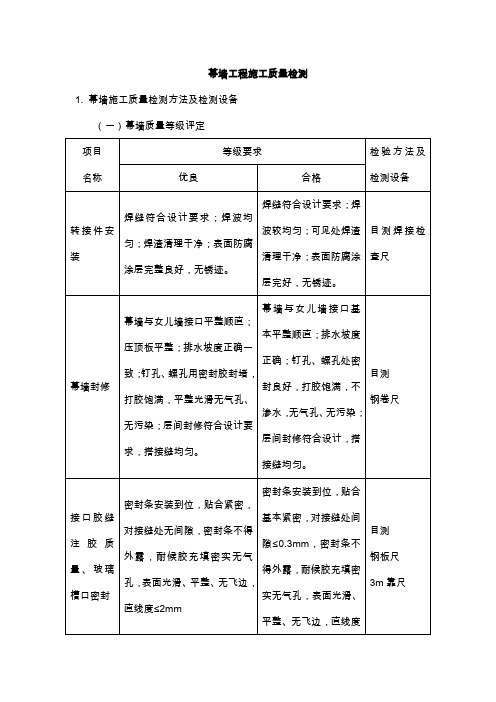

幕墙工程施工质量检测1. 幕墙施工质量检测方法及检测设备（一）幕墙质量等级评定2. 幕墙施工安装允许偏差（一）框架式幕墙安装允许偏差1、安装质量检验1）竖向主要构件安装质量的检验，应符合下表规定。

注：h—幕墙高度；b—幕墙宽度2）横向主要构件安装质量的检验，应符合下表的规定。

注：L—长度；s—间距；b—幕墙宽度。

3）幕墙分格框对角线偏差的检验，应符合下表规定。

注：Ld—对角线长度。

（二）玻璃幕墙外观质量的检验指标，应符合下列规定：玻璃的品种、规格与色彩应符合设计要求，整幅幕墙玻璃颜色应基本均匀，无明显色差，色差不应大于3CIELAB色差单位；玻璃不应有析碱、发霉和镀膜脱落等现象。

钢化玻璃表面不得有伤痕。

型材表面应清洁，无明显擦伤、划伤；铝合金型材及玻璃表面不应有铝屑、毛刺、油斑、脱膜及其他污垢。

型材的色彩应符合设计要求并应均匀，并应符合下表的要求。

（三）幕墙隐蔽节点的遮封装修应整齐美观。

1、检验玻璃幕墙外的观质量，应采用下列方法：在较好自然光下，距幕墙600mm处观察表面质量，必要时用精度0.1mm 的读数显微镜观测玻璃、型材的擦伤、划痕。

观察检查玻璃颜色，也可用分光测色仪检验玻璃色差。

2、玻璃幕墙保温、隔热构造安装质量的检验指标，应符合下列规定：幕墙安装内衬板时，内衬板四周宜套装弹性橡胶密封条，内衬板应与构件接缝严密。

保温材料应安装牢固，并应与玻璃保持30mm以上的距离。

保温材料的填塞应饱满、平整、不留间隙，其填塞密度、厚度应符合设计要求。

3、检验玻璃幕墙保温、隔热构造安装质量，应采取观察检查的方法，并应与设计图纸核对，查施工记录，必要时可打开检查。

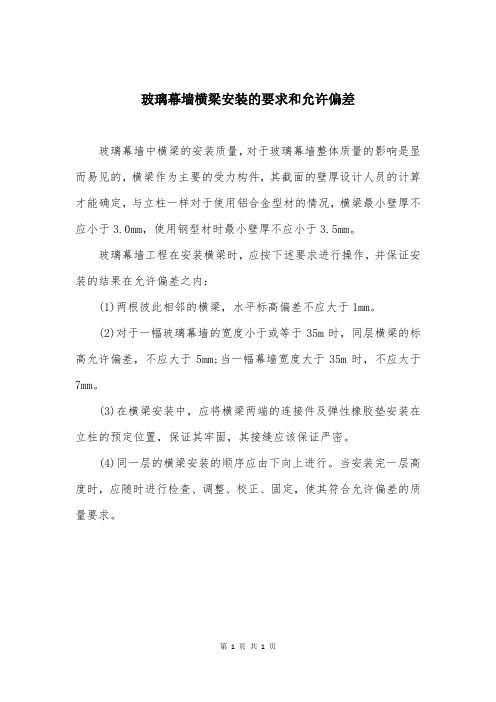

玻璃幕墙横梁安装的要求和允许偏差
玻璃幕墙中横梁的安装质量，对于玻璃幕墙整体质量的影响是显而易见的，横梁作为主要的受力构件，其截面的壁厚设计人员的计算才能确定，与立柱一样对于使用铝合金型材的情况，横梁最小壁厚不应小于3.0mm，使用钢型材时最小壁厚不应小于3.5mm。

玻璃幕墙工程在安装横梁时，应按下述要求进行操作，并保证安装的结果在允许偏差之内：
(1)两根彼此相邻的横梁，水平标高偏差不应大于1mm。

(2)对于一幅玻璃幕墙的宽度小于或等于35m时，同层横梁的标高允许偏差，不应大于5mm;当一幅幕墙宽度大于35m时，不应大于7mm。

(3)在横梁安装中，应将横梁两端的连接件及弹性橡胶垫安装在立柱的预定位置，保证其牢固，其接缝应该保证严密。

(4)同一层的横梁安装的顺序应由下向上进行。

当安装完一层高度时，应随时进行检查、调整、校正、固定，使其符合允许偏差的质量要求。

第 1 页共1 页。

玻璃幕墙暂定分工2、预埋件埋设质量检查表（质安队可检查）3、玻璃厚度质量检查表（质安队可检查）注：δ是中空玻璃的公称厚度，表示两片玻璃厚度与间隔框厚度4、玻璃边长质量检查表（质安队可检查）单片玻璃边长允许偏差（mm）中空玻璃边长允许偏差（mm）夹层玻璃边长允许偏差（mm）5、玻璃外观质量检查表（幕墙部检查）钢化、半钢化玻璃外观质量注：a－玻璃划伤长度；b－玻璃划伤宽度。

热反射玻璃外观质量注：d－玻璃缺陷直径。

夹层玻璃外观质量6、铝合金型材质量检查表（幕墙部检查）7、幕墙安装质量检查表（质安队可检查）竖向主要构件安装质量的检验注：h—幕墙高度；b—幕墙宽度横向主要构件安装质量的检验注：l—长度；s—间距；b—幕墙宽度幕墙分格框对角线偏差的检验注：ld—对角线长度。

8、明框玻璃幕墙安装质量的检验指标，应符合下表规定（幕墙部检查）9、隐框玻璃幕墙组件的安装质量的检验指标，应符合下表规定（幕墙部检查）10、明框玻璃幕墙拼缝质量的检验指标，应符合下表规定（幕墙部检查）：11、隐框玻璃的拼缝质量的检验（幕墙部检查）隐框玻璃的拼缝质量检验注：h—幕墙高度。

12、玻璃幕墙与周边密封质量的检验指标，应符合下表规定（幕墙部检查）：13、全玻璃幕墙、点支承玻璃幕墙安装质量的检验指标，应符合下列规定（幕墙部检查）：14、开启部位安装质量的检验指标，应符合下列规定（幕墙部检查）：15、玻璃幕墙外观质量的检验指标，应符合下列规定（幕墙部检查）：每平方米玻璃表面质量要求一个分格铝合金料表面质量指标16、玻璃幕墙保温、隔热构造安装质量的检验指标，应符合下列规定（幕墙部检查）：质量保证资料17、玻璃幕墙工程的安装，应提供下列资料（幕墙部检查）：1）玻璃幕墙的设计文件。

2）玻璃幕墙的四性试验报告3）玻璃幕墙隐蔽报验（包含安装、防火、避雷等）。

1 定义与适用范围明框玻璃幕墙是指玻璃板镶嵌在铝框内，成为四周有铝框的幕墙构件，将其镶嵌在横梁上，形成横梁、立柱均外露，铝框分格明显的立面的玻璃幕墙。

适用于民用建筑中明框玻璃幕墙安装工程。

2 材料要求2.1幕墙应使用安全玻璃，明框和玻璃板必须符合设计要求的材质、种类、级别、光学性能、规格、颜色应符合有关规范要求。

铝合金型材应进行表面氧化处理。

玻璃外观质量和光学性能应符合规定的国家标准。

2.2橡胶条、橡胶垫应有耐老化阻燃性能试验出厂证明，尺寸符合设计要求，无断裂现象。

连接件、预埋件、紧固件等零配件必须符合设计要求，并进行防腐处理。

密封胶应有出厂证明和防水试验记录。

保温材料的导热系数、防水性能和厚度要符合设计要求。

2.3 幕墙的中空玻璃应采用双道密封。

明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶。

2.4幕墙的夹层玻璃应采用聚乙烯醇丁醛（PVB）胶片干法加工合成的夹层玻璃。

点支承玻璃幕墙夹层玻璃的夹层胶片（PVB）厚度不小于0.76mm。

2.5幕墙材料在搬运、存放过程中，应采取措施，妥善保管，防止其破损、变形、生锈。

2.6幕墙玻璃均应进行边缘处理。

3 机具设备3.1机械设备电焊机、砂轮切割机、电钻。

3.2主要工具螺丝刀、钳子、扳手、线坠、经纬仪、水平尺、钢卷尺。

4作业条件4.1主体结构及其他湿作业已全部施工完毕并办完质量验收程序。

主体上预埋件已在施工时按设计要求预埋完毕。

4.2幕墙安装的施工组织设计已完成，并经过审核批准。

4.3对构件已检验、校正完毕。

4.4操作用外架子已搭设好并经完全负责人员检查验收。

4.5各种电动工具的临时电源已预先接好，并进行安全试运转。

4.6幕墙材料应一次进足，并且配套齐全。

5操作工艺5.1弹线根据建筑物轴线弹出纵横轴基准线和水平标高线。

5.2幕墙立柱安装先将连接件与幕墙柱连接。

然后以基准线为准，确定好立柱位置，并调整好垂直后，把连接件与表面清理干净的结构预埋件临时点焊在一起。

幕墙工程验收质量规范（一）、幕墙工程验收幕墙工程工程按现行《建筑装饰装修工程质量验收规范》GB50210 中的一项子分部工程进行验收。

监理人员在验收时，结合日常的监理工作，系统地检查以下文件和记录：1、幕墙工程的施工图、结构计算书、设计说明及其他设计文件。

2、建筑设计单位对幕墙工程设计的确认文件。

3、幕墙工程所用各种材料、五金配件、构件及组件的产品合格证书、性能检测报告、进场验收记录和复验报告(包括铝塑复合板的剥离强度；石材的弯曲强度；寒冷地区石材的耐冻融性；室内用花岗石的放射性；玻璃幕墙用结构胶的邵氏硬度、标准条件拉伸粘结强度、相容性试验；石材用结构胶的粘结强度；石材用密封胶的污染性)。

4、幕墙工程所用硅酮结构胶的认定证书和抽查合格证明；进口硅酮结构胶的商检证；国家指定检测机构出具的硅酮结构胶相容性和剥离粘结性试验报告；石材用密封胶的耐污染性试验报告。

5、后置埋件的现场拉拔强度检测报告。

6、幕墙的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告。

7、打胶、养护环境的温度、湿度记录；双组分硅酮结构胶的混匀性试验记录及拉断试验记录。

8、防雷装置测试记录。

9、隐蔽工程(预埋件或后置埋件)；构件的连接节点；变形缝及墙面转角处的构造节点；幕墙防雷装置；幕墙防火构造验收记录。

(1)、预埋件(或后置埋件)：预埋件安装完成后，监理工程师应及时逐个验收，避免幕墙预埋件施工和主体结构施工出现矛盾。

主要检查预埋件数量、放置位置、固定方法是否符合设计和规范要求。

对于后置预埋件，应要求施工单位在现场进行承载力测试，测试位置应选择具有代表性的位置，如梁、板、柱位置，监理工程师应现场见证，后置埋件允许承载力应大于设计要求预埋件的承载力。

(2)、构件的连接节点：预埋件安装完毕一段时间后，幕墙施工单位应对预埋件的遗失或偏位进行认真量测和统计，并报设计和监理单位，待设计单位研究后出设计变更，施工单位应按照图纸及设计变更，进行转接件、连接件的施工，在验收中，监理工程师应仔细逐个检查连接件(转接件)连接方式、连接件(转接件)位置及质量，尤其检查偏位预埋件处连接件(转接件)的连接方式和质量。

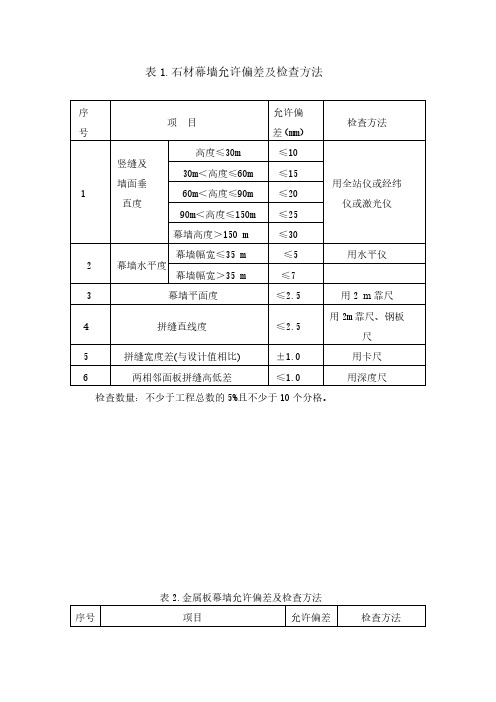

表1.石材幕墙允许偏差及检查方法
检查数量：不少于工程总数的5%且不少于10个分格。

表2.金属板幕墙允许偏差及检查方法
检查数量：不少于工程总数的5%且不少于10个分格。

表3.构件式人造板材幕墙允许偏差及检查方法
检查数量：不少于工程总数的5%且不少于10个分格。

表4. 构件式玻璃幕墙允许偏差及检查方法
检查数量：不少于工程总数的5%且不少于10个分格。

表5.点支承幕墙允许偏差及检查方法
检查数量：不少于工程总数的5%且不少于10个分格。

表6.全玻幕墙允许偏差及检查方法
检查数量：检查不少于工程总数的5%且不少于10个分格。

幕墙专项验收检查记录单
表9.2.17 每平方米玻璃的表面质量和检验方法
9.2.18 一个分格铝合金型材的表面质量和检验方法应符合表9.2.18的规定。

一个分格铝合金型材的表面质量和检验方法
表9.2.18
9.2.24 隐框、半隐框玻璃幕墙安装的允许偏差和检验方法应符合表9.2.24的规定。

表9.2.24 隐框、半隐框玻璃幕墙安装的允许偏差和检验方法
9.3.17 每平方米金属板的表面质量和检验方法应符合表9.3.17的规定。

表9.3.17 每平方米金属板的表面质量和检验方法
9.3.18 金属幕墙安装的允许偏差和检验方法应符合表9.3.18的规定。

表9.3.18 金属幕墙安装的允许偏差和检验方法
9.4.19 每平方米石材的表面质量和检验方法应符合表9.4.19的规定。

表9.4.19 每平方米石材的表面质量和检验方法
9.4.20 石材幕墙安装的允许偏差和检验方法应符合表9.4.20的规定。

表9.4.20 石材幕墙安装的允许偏差和检验方法。

建筑工程企业标准陶土幕墙工程技术规程无锡恒发幕墙工程有限公司前言陶板应用于外墙近年来已经在建筑工程实例上被广泛采用，而现中国市场尚无陶板幕墙的任何相关标准和规范。

为了更好的规范此类产品，为业主提供更优质的产品服务和保障，规程编制组在参照国际现行标准的基础上，经过广泛调查研究、认真总结实践经验并广泛征求意见制订了本规程。

本规程主要的技术内容是：1.总则；2.术语、符号；3．材料；4.基本规定；5．幕墙性能、要求；6．加工制作；7．安装施工；8．工程验收；9．保养与维修。

本规程附录是资料性文件含有：附录A．相关陶板技术、性能检测试验方法标准；附录 B ．陶板抽样及接收条件。

本规程编制单位是：无锡恒发幕墙工程有限公司北京阿格通建材有限公司上海哈诺建筑科技有限公司本标准主要起草人：柯广禄朱燕明张凌根马民强目录1 总则 (3)2 术语、符号 (4)3 材料 (7)4 基本规定 (10)5 幕墙性能、要求 (11)6 加工制作 (13)7 安装施工 (14)8 工程验收 (17)9 保养与推修 (19)附录A 相关陶板技术、性能检测试验方法标准 (20)B 陶板抽样及接收条件 (21)1 总则1.0.1 为了使陶板幕墙工程做到安全可靠、实用美观和经济合理，制订本规程。

1.0.2 本规程适用于工业、民用建筑上使用的开放式外墙干挂陶板幕墙工程的制作、安装施工及验收维护。

1.0.3 陶板幕墙的制作和安装施工的全过程应实施质量控制．陶板幕墙工程制作与安装施工企业，应制订内部质量控制标准。

1.0.4 陶板幕墙的材料、制作、安装施工、验收维护，除应符合本规程外，尚应符合国家现行有关强制性标准的规定。

1.0.5 类似幕墙工程的制作、安装施工及验收维护可参照本规程。

2 术语、符号2.1 术语2.1.1 建筑幕墙 building curtain wall由金属构架与板材组成的、不承担主体结构荷载与作用的建筑外围护结构。

2.1.2开放式建筑幕墙open joint curtain wall不要求具有阻止空气渗透或雨水渗透功能的建筑幕墙。
