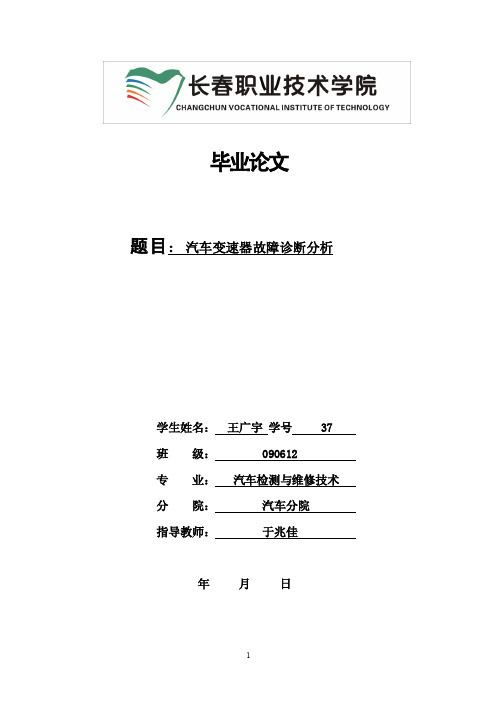

毕业论文题目：汽车变速器故障诊断分析学生姓名：王广宇学号 37班级： 090612专业：汽车检测与维修技术分院：汽车分院指导教师：于兆佳年月日目录摘要 (3)1.绪论 (3)2. 变速器 (5)2.1变速器简介 (5)2.2自动变速器的构成 (6)2.3自动变速器原理 (7)2.4自动变速器的功用 (8)3.实用自动变速器的检测方法 (9)3.1问 (9)3.2望 (10)3.3听 (11)3.4摸 (12)3.5闻 (12)4. 自动变速器异响故障现象及检修 (13)4.1自动变速器异响类型 (13)4.2自动变速器异响的原因 (13)4.3自动变速器摩擦异响故障诊断 (14)4.3.1自动变速器空档异响的故障诊断 (15)4.3.2直接档工作无异响，其他档均有异响的故障诊断 (15)4.3.3低速档有异响，高速档时响声减弱或消失的故障诊断 (16)4.3.4变速器个别档异响的故障诊断 (16)4.3.5变速器各档均有异响的故障诊断 (17)5.结论与展望 (18)参考文献 (19)致谢语 (20)1.摘要本次毕业论文主要介绍变速器的功用构造和组成分类，以及它的诊断方法、故障分析和排除故障的方法和措施。
随着汽车科技的发展，汽车的机构越来越复杂。
我们只有掌握更多的知识和实践经验，才能更好的的运用所学的东西快速准确地查出汽车的故障原因，并把故障排除。
关键词：变速器、变速器故障、检测方法、故障诊断2.绪论说起汽车变速器，是汽车中最重要的组成部分，是在控制装置的控制下带动传动轴转动，带动车轮转动。
有误的操作会造成汽车故障的隐患，及时的对汽车变速器保养是有效防止汽车发生故障的最佳途径。
作为汽车专业人员，我们应该知道变速器的组成及功用，并対变速器的常见故障现象、故障部位、故障的检测、诊断和排除有一定的认知。
2. 变速器2.1变速器简介变速器是能固定或分档改变输出轴和输入轴传动比的齿轮传动装置。
又称变速箱。
毕业设计(论文)常州机电职业技术学院毕业设计（论文）作者：学号：系部：专业：汽车检测与维修题目：自动变速器故障诊断指导蒋侃者：评阅者：年月毕业设计（论文）中文摘要毕业设计（论文）外文摘要目录1自动变速器简介及特点 (1)1.1 变速器的发展史 (1)1.1.1 变速器的变化 (1)1.1.2 变速器的发展方向 (2)1.2 丰田自动变速箱的型号及结构特点 (3)1.2.1 丰田自动变速箱的型号 (4)1.2.2 丰田自动变速箱的结构特点 (4)1.3 本章小结 (5)2丰田自动变速器常见故障概述 (6)2.1 常见的冲击故障 (6)2.1.1 自动变速器入档冲击故障维修 (6)2.1.2 自动变速器跳档故障维修 (7)2.2 自动变速器漏油和异响 (8)2.2.1 自动变速器漏油原因及维修方案 (8)2.2.2 自动变速器异响原因及维修方案 (9)2.3 本章小结 (10)3丰田自动变速器常见故障分析排除 (11)3.1 常见故障分析排除 (11)3.1.1 丰田A340E自动变速器档位故障维修 (11)3.1.2 丰田皇冠3.0型轿车热车后行驶无力 (14)3.2 特殊故障分析排除与维修装配注意事项 (15)3.2.1 丰田LS400自动变速器故障排除案例 (15)3.2.2 丰田自动变速器维修装配注意事项 (15)3.3 本章小结 (17)4自动变速器的养护方法 (18)4.1 自动变速器的基本认识与检查 (18)4.1.1 自动变速器的基本认识 (18)4.1.2 自动变速器的基本检查 (18)4.2 日常养护的误区与方法 (20)4.2.1 自动变速器的养护误区 (20)4.2.2 自动变速器科学养护方法 (21)4.3 本章小结 (22)结论 (23)致谢 (24)参考文献 (25)附录1 (26)1 丰田自动变速器简介及特点1.1丰田变速器的发展史由于引起换挡冲击的原因比较多，因此，在诊断故障的过程中，必须循序渐进，对自动变速器的各个部位做认真的检查，一定要在全面的检测基础上，有针对性的进行分解修理，切记不可盲目的拆修。

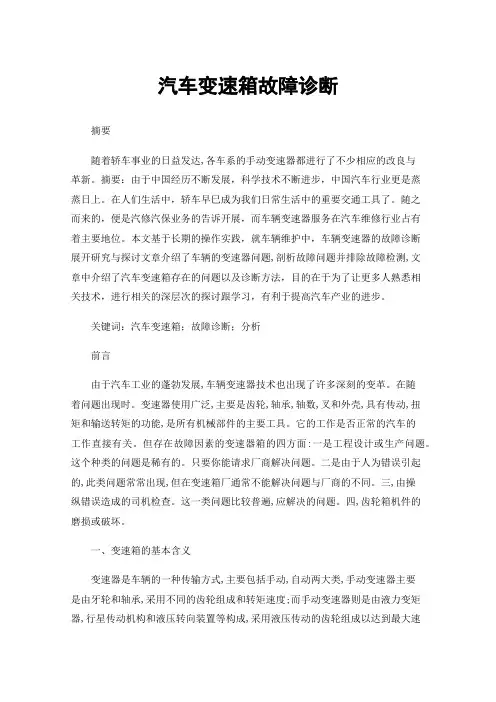

汽车变速箱故障诊断摘要随着轿车事业的日益发达,各车系的手动变速器都进行了不少相应的改良与革新。
摘要：由于中国经历不断发展，科学技术不断进步，中国汽车行业更是蒸蒸日上。
在人们生活中，轿车早巳成为我们日常生活中的重要交通工具了。
随之而来的，便是汽修汽保业务的告诉开展，而车辆变速器服务在汽车维修行业占有着主要地位。
本文基于长期的操作实践，就车辆维护中，车辆变速器的故障诊断展开研究与探讨文章介绍了车辆的变速器问题,剖析故障问题并排除故障检测,文章中介绍了汽车变速箱存在的问题以及诊断方法，目的在于为了让更多人熟悉相关技术，进行相关的深层次的探讨跟学习，有利于提高汽车产业的进步。
关键词：汽车变速箱；故障诊断；分析前言由于汽车工业的蓬勃发展,车辆变速器技术也出现了许多深刻的变革。
在随着问题出现时。
变速器使用广泛,主要是齿轮,轴承,轴数,叉和外壳,具有传动,扭矩和输送转矩的功能,是所有机械部件的主要工具。
它的工作是否正常的汽车的工作直接有关。
但存在故障因素的变速器箱的四方面:一是工程设计或生产问题。
这个种类的问题是稀有的。
只要你能请求厂商解决问题。
二是由于人为错误引起的,此类问题常常出现,但在变速箱厂通常不能解决问题与厂商的不同。
三,由操纵错误造成的司机检查。
这一类问题比较普遍,应解决的问题。
四,齿轮箱机件的磨损或破坏。
一、变速箱的基本含义变速器是车辆的一种传输方式,主要包括手动,自动两大类,手动变速器主要是由牙轮和轴承,采用不同的齿轮组成和转矩速度;而手动变速器则是由液力变矩器,行星传动机构和液压转向装置等构成,采用液压传动的齿轮组成以达到最大速度和扭矩。
特点:改变传动比;在索纳塔发动机转动方向恒定的状态下回车;即使使用中性,动力传递间断,索纳塔车辆仍能够启动,怠速,并便于变速器换挡以及输出大功率。
二、变速箱的基本功能变速器主要是根据对变速箱,驱动器结构和控制方式的需要,而加装一种动力传递设备。
在分类时有二种方法:根据传动比变换的方式和基于不同的加工方法来处理,一般变速器主要由变速驱动器结构和控制机构所组成,在必要时,也可能增加动力传递装置。
（完整版）汽车变速箱故障诊断分析毕业论⽂摘要Abstract⽬录摘要 ................................................................................................................................ Abstract ........................................................................................................................1 绪论 ..........................................................................................................................1.1 课题的来源 .....................................................................................................1.2变速器简介 .....................................................................................................1.3变速箱的分类....................................................................................................2 汽车⼿动变速器 .......................................................................................................2.1⼿动变速器简介..............................................................................................2.2 ⼿动变速器常见故障诊断分析......................................................................2.2.1变速器异响............................................................................................2.2.2 变速器跳档 ...........................................................................................2.2.3 变速器乱档 ...........................................................................................2.2.4 变速器挂档困难 ...................................................................................2.2.5 变速器漏油 ...........................................................................................3 汽车⾃动变速器 .......................................................................................................3.1⾃动变速器简介..............................................................................................3.2 ⾃动变速器常见故障诊断分析......................................................................3.3.1 汽车不能⾏驶 .......................................................................................3.3.2 ⾃动变速器打滑 ...................................................................................3.3.3 换档冲击⼤ (1)3.3.4 升档过迟 (1)3.3.5 不能升档 (1)3.3.6 ⽆超速档 (1)3.3.7 ⽆前进档 (1)3.3.8 ⽆倒档 (1)3.3.9 频繁跳档 (1)3.3.10 挂档后发动机怠速熄⽕ (1)3.3.11 ⽆发动机制动 (1)3.3.12 不能强制降档 (1)4 结论与展望 (2)4.1结论 (2)4.2存在的不⾜ (2)4.3 变速器的发展趋势 (2)致谢 (2)参考⽂献 (2)1 绪论1.1 课题的来源本课题《汽车变速箱故障诊断分析》来源于湖北汽车⼯业学院汽车⼯程系汽车教研室。
摘要随着汽车的不断开展，汽车变速箱也随着开展,从以前没有变速箱到有简单的变速箱，从人为控制的换挡到自动换挡。
驾驶员在驾驶车辆时觉得汽车性能的好与坏，不仅取决于发动机，还跟变速箱与发动机的匹配有关。
为了提高车辆的动力性和燃油经济性，便发明了自动变速箱技术。
随着电子和自动控制技术的日益成熟，自动变速箱的种类也日益增多。
换挡技术中融合了计算机技术，大大的推动了汽车工业的开展。
自动变速箱的维护,由定期维护与日常维护组成。
为了在维护的过程尽量的解决问题，对自动变速箱应有充足的了解，应此本文的研究具有重要的现实意义。
关键字：液力变矩箱，自动变速箱，电控AbstractWith the continuous development of auto, auto transmission also along with the development, from before transmission to have simple transmission, the shift from human control to automatic shift.Drivers driving feel the car performance is good or bad, depends not only on the engine, also related to the transmission and engine matching.In order to improve the power performance and fuel economy of vehicles, they invented the technology of automatic transmission.Along with the electronic and automatic control technology matures, increase of the types of automatic transmission.Shifting technology bined with puter technology, greatly promote the development of the automotive industry.The maintenance of automatic transmission, is made up of regular maintenance and maintenance.As far as possible in order to maintain the process of problem solving, understanding of the automatic transmission should be enough, should be the research of this paper has important practical significance.Keywords:Torque converter，Automatic transmission，Electronic control目录摘要IAbstractII1概述1自动变速箱的开展趋势1我国自动变速箱的开展与现状22 常见自动变速箱的类型、原理与结构5常见自动变速箱的类型错误!未定义书签。
摘要本文针对汽车空调装置已成为汽车中具有举足轻重的功能部件，对汽车空调做了简单的介绍。
汽车空调技术的发展经历了由低级到高级，由单一功能到多功能的五个阶段。
完善的汽车计算机控制的空调系统可以对车内空气的温度、湿度、清洁度、风度和通风等进行自动调节，并使车内空气以一定的速度和方向流动，给乘客提供一个良好的乘车环境，给汽车空调的使用与维修问题带来新的挑战。
通过对相关资料、研究材料的综合归纳，进一步深刻的对汽车空调系统的制冷系统、暖风系统、通风系统、控制操纵系统和空气净化系统5个基本组成部分，作了全面的解析。
同时对汽车空调的各种基础部件及原理和工作特性做了进一步详细说明。
文章最后以奥迪A6轿车自动空调不制冷检修案例进行讲解，以达到对汽车空调系统了解，并运用在实际工作中。
关键字：汽车空调，系统，部件，功能AbstractThis air conditioning unit for automotive vehicles has become a vital feature for automotive air conditioning made a brief introduction. Automotive air conditioning technology has developed from lower to higher, from a single function to multifunctional five stages. Complete computer-controlled cars can the car air conditioning system air temperature, humidity, cleanliness, grace, and ventilation automatically adjust and make the air inside the car to a certain speed and direction of movement for passengers to provide a good ride environment, to the use and maintenance of automotive air conditioning brings new challenges. Through information, research materials, synthesis, and further depth to the automotive air conditioning system, cooling system, ventilation system, ventilation systems, control systems and air purification system control 5 basic components, made a comprehensive analysis. Meanwhile, auto air conditioning parts and a variety of basic principles and working characteristics were further detail. Audi A6 sedan article Finally, automatic air conditioning refrigeration repair cases were not explained, in order to achieve understanding of the automotive air conditioning systems, and use in practical work.Keywords: Automotive air conditioning, systems, components, function目录摘要 (I)Abstract (II)1 绪论 (1)1.1 课题的来源 (1)1.2变速器简介 (1)1.3变速箱的分类 (1)2 汽车手动变速器 (3)2.1手动变速器简介 (3)2.2 手动变速器常见故障诊断分析 (3)2.2.1变速器异响 (3)2.2.2 变速器跳档 (5)2.2.3 变速器乱档 (6)2.2.4 变速器挂档困难 (6)2.2.5 变速器漏油 (7)3 汽车自动变速器 (8)3.1自动变速器简介 (8)3.2 自动变速器常见故障诊断分析 (8)3.3.1 汽车不能行驶 (8)3.3.2 自动变速器打滑 (9)3.3.3 换档冲击大 (11)3.3.4 升档过迟 (12)3.3.5 不能升档 (13)3.3.6 无超速档 (14)3.3.7 无前进档 (16)3.3.8 无倒档 (16)3.3.9 频繁跳档 (17)3.3.10 挂档后发动机怠速熄火 (18)3.3.11 无发动机制动 (18)3.3.12 不能强制降档 (19)4 结论与展望 (21)4.1结论 (21)4.2存在的不足 (21)4.3 变速器的发展趋势 (21)致谢 (24)参考文献 (25)1 绪论1.1 课题的来源本课题《汽车变速箱故障诊断分析》来源于湖北汽车工业学院汽车工程系汽车教研室。

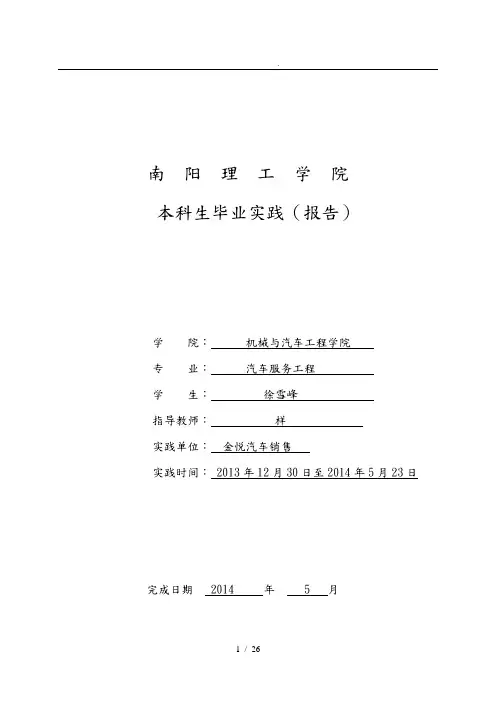

南阳理工学院本科生毕业实践（报告）学院：机械与汽车工程学院专业：汽车服务工程学生：徐雪峰指导教师：样实践单位：金悦汽车销售实践时间： 2013年12月30日至2014年5月23日完成日期 2014 年 5 月理工学院本科生毕业实践（报告）东风小康汽车变速箱故障诊断与检修Fault Diagnosis and Repair Methods of Transmissionon Dongfengxiaokang Auto总计： 17 页表格： 3 个插图： 12 幅南阳理工学院本科毕业实践（报告）东风小康汽车变速箱故障诊断与检修Fault Diagnosis and Repair Methods of Transmissionon Dongfengxiaokang学院（系）：机械与汽车工程学院专业：汽车服务工程学生姓名：徐雪峰学号：8指导教师（职称）：样（讲师）评阅教师：完成日期： 2014年5月理工学院Nanyang Institute of Technology东风小康汽车变速箱故障诊断与检修汽车服务工程专业徐雪峰[摘要]机械式变速箱在实际工作过程中由于自然失效或者驾驶人员的操作不当会导致变速箱不能准确可靠地传递发动机转矩。
本文通过对微车品牌-东风小康的经典手动五档变速箱进行维修实习，参阅其维修部门的维修手册，分析东风小康五档三轴式手动变速箱的机械结构、技术参数以与故障机理。
对该系列变速箱的各种故障类型总结出不同的故障诊断流程，同时还分析了该系列变速箱故障和客户的驾驶行为的关联性，针对性地提出东风小康五档变速箱的保养和使用方面的建议。
[关键词]东风小康系列变速箱；故障诊断；检修方法Fault Diagnosis and Repair Methods of Transmissionon Dongfengxiaokang AutoAutomobile Service Engineering Major Xu Xuefeng Abstract:Mechanical transmission, due to natural wear or improper operation, can not transmit the torque of the engine accurately and reliably in the process of working. Contentsof this paper mainly comes from maintaining practice on a classic five speed transmission on Dongfengxiaokang auto, it elaborated mechanical structure of manual transmission on Dongfengxiaokang auto,as well as thetechnical parameters and faultMechanism. Based on mainteningexperience andthe handbook,it proposed for methods of fault diagnosis for different faults,alsoit figured out recommendations on Dongfeng Xiaokang five speed transmission maintenance ,after having analyzedthe connection bettwen drivers’ habit and faults on transmission.Key words:transmission on Dongfengxiaokang auto; fault diagnosis; repair methods;目录1实践单位基本情况12实践研究课题的目的、意义13实践容23.1 东风小康系列五档变速箱结构了解和常见故障分析23.1.1 东风小康系列五档变速箱换档原理33.1.2 东风小康系列EQ474i五档变速箱常见故障43.2 东风小康系列五档三轴式变速箱典型故障的诊断和检修63.2.1 东风小康EQ474i变速箱过热故障的诊断与排除程序73.2.2 东风小康EQ474i变速箱档位操作异常的诊断73.2.3 东风小康系列五档变速箱异响故障流程83.2.4 东风小康系列变速箱零件的检查和修复、更换的实际操作11 3.2.5 东风小康变速箱综合故障实习检修过程记录123.3 东风小康系列五档变速箱在使用习惯和保养方面的建议143.3.1小康系列五档三轴式变速箱换档操作的优化建议153.3.2 东风小康系列五档三轴式变速箱的日常维护建议154东风小康系列汽车五档三轴式变速箱维修的分析和总结17结束语17参考文献19致201实践单位基本情况金悦汽车销售是一家承接整车销售服务、维修检测服务、配件供应分销、信息反馈等汽车业务的汽车销售服务专业公司,公司在营业的4个4s店和14家分公司有员工总计89人,在地区具有先进的中型规模的销售服务网络。
论文—自动变速器典型故障的诊断与排除第四节自动变速器典型故障的诊断与排除汽车自动变速器在使用中，随着技术状况的下降会出现一系列故障，常见的故障会通过一定的现象特征表现出来，不同车型由于结构上有所不同，其故障原因会有所差异，但故障产生的常见原因和诊断排除方法是基本相同的。
一、汽车不能行驶故障的诊断1、故障现象(1)无论操纵手柄位于倒挡、前进挡或前进低挡，汽车都不能行驶;(2)冷车起动后汽车能行驶一小段路程，但热车状态下汽车不能行驶。
2、故障原因(1)自动变速器油底渗漏，液压油全部漏光。
(2)操纵手柄和手动阀摇臂之间的连杆或拉索松脱，手动阀保持在空挡或停车挡位置。
(3)油泵进油滤网堵塞。
(4)主油路严重泄漏。
(5)油泵损坏。
3、故障诊断与排除(1)检查自动变速器内有无液压油。
其方法是:拔出自动变速器的油尺，观察油尺上有无液压油。
若油尺上没有液压油，说明自动变速器内的液压油已漏光。
对此，应检查油底壳，液压油散热器、油管等处有无破损而导致漏油。
如有严重漏油处，应修复后重新加油。
(2)检查自动变速器操纵手柄与手动阀摇臂之间的连杆或拉索有无松脱。
如果有松脱，应予以装复，并重新调整好操纵手柄的位置。
(3)拆下主油路测压孔上的螺塞，起动发动机，将操纵手柄拨至前进挡或倒挡位置，检查测压孔内有无液压油流出。
(4)若主油路侧压孔内没有液压油流出，应打开油底壳，检查手动阀摇臂轴与摇臂间有无松脱，手动阀阀芯有无折断或脱钩。
若手动阀工作正常，则说明油泵损坏。
对此，应拆卸分解自动变速器，更换油泵。
(5)若主油路测压孔内只有少量液压油流出，油压很低或基本上没有油压，应打开油底壳，检查油泵进油滤网有无堵塞。
如无堵塞，说明油泵损坏或主油路严重泄漏，对此，应拆卸分解自动变速器，予以修理。
(6)若冷车起动时主油路有一定的油压，但热车后油压即明显下降，说明油泵磨损过甚。
对此，应更换油泵。
(7)若测压孔内有大量液压油喷出，说明主油路油压正常，故障出在自动变速器中的输入轴，行星排或输出轴。
摘要：变速器的故障是汽车的常见故障之一，但是要诊断其故障也是一项技术性很强的工作，本文就手动变速器脱档，换挡困难，乱档等几个常见故障原因进行分析，从而找出相应的诊断与排除方法，对于顺利进行汽车修理有重要作用。
关键词：汽车手动变速器故障诊断原因分析目录第1章绪论 (3)第2章变速器异响 (4)2.1故障现象 (4)2.2故障原因 (4)2.3故障诊断与排除 (4)第三章变速器换挡困难 (5)3.1故障现象 (5)3.2故障原因 (5)3.3故障诊断与排除 (5)第四章变速器跳档 (6)4.1故障现象 (6)4.2故障原因 (6)4.3故障诊断与排除 (6)第五章变速器乱档 (7)5.1故障现象 (7)5.2故障原因 (7)5.3故障诊断与排除 (7)结论 (8)参考文献 (9)致谢 (10)第1章绪论汽车变速器是在控制装置的控制下带动传动轴转动，汽车行驶过程中，变速器各种运动机件常处于高转速，大负荷条件下工作，当行驶道路复杂时，档位变换频繁，在换挡的过程中，由于变速器内部齿轮之间，齿轮与轴之间的相对运动变化而发生冲击，使各部机件产生磨损，而导致变速器故障的产生，其故障主要有变速器异响，换挡困难，跳档，乱档，漏油等。
第2章变速器异响2.1故障现象变速器工作时，发出不正常声响，如金属干摩擦声，不均匀的碰撞声等。
2.2故障原因齿轮异响：齿轮磨损过甚变薄，间隙过大，运转中有冲击；齿面啮合不良，如修理时没有成对更换齿轮，新旧齿轮搭配不当或齿轮的轴向间隙过大；轴弯曲或轴承松旷引起齿轮啮合间隙改变。
轴承发响：轴承磨损严重，轴承内外座圈与轴颈孔配合松动，轴承滚柱破碎或有烧蚀麻点。
其他原因发响：如变速器内缺油，润滑油过稀，过稠或质量变坏；变速器内部调入异物，某些紧固螺栓松动，里程变软轴或里程变齿轮发响等。
2.3故障诊断与排除在确认离合器正常分离状态，发动机怠速运转，让变速器处于空挡位，检查接合和分离离合器过程有无异响，如果离合器合时发生异响，离合器分离时异响消失，说明异响发生在变速器。
长春汽车工业高等专科学校继续教育学院毕业论文（设计）中文题目：大众MQ200手动变速箱故障诊断分析英文题目：VW MQ200 manual gearbox faultdiagnosis analysis毕业专业：汽车制造与装调学生姓名：赵品超指导教师：赵宏涛二零一三年十一月独创性声明本人声明所呈交的论文是本人在导师指导下进行的研究工作和取得的研究成果，除了文中特别加以标注和致谢之处外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得长春汽车工业高等专科学校或其他教育机构的学位或证书而使用过的材料。
与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。
论文作者签名：签字日期：年月日学位论文版权使用授权书本论文作者完全了解长春汽车工业高等专科学校有关保留、使用论文的规定。
特授权长春汽车工业高等专科学校可以将论文的全部或部分内容编入有关数据库进行检索，并采用影印、缩印或扫描等复制手段保存、汇编以供查阅和借阅。
（保密的论文在解密后适用本授权说明）论文作者签名：导师签名：签字日期：年月日签字日期：年月日中文摘要MQ200是大众经常使用的变速箱，根据大众的命名方式，M代表手动，Q代表横置，200代表变速箱能够传递的最大扭矩，以换挡平顺，档位好挂出名。
提起MQ200，可能知道的人并不多，但是提到POLO的手动变速器，大家就都会说：那是一个很棒的变速器。
其实POLO的的手动变速器就是MQ200手动变速器。
这台5挡手动变速器是德国大众专门为小型车开发设计的。
变速箱主要指的是汽车的变速箱，它分为手动、自动两种，手动变速箱主要由齿轮和轴组成，通过不同的齿轮组合产生变速变矩；功能为：一、改变传动比；二、在发动机旋转方向不变情况下，使汽车能倒退行驶；三、利用空挡，中断动力传递，以发动机能够起动、怠速，并便于变速器换档或进行动力输出。
我们通过对这些的学习及了解来对变速箱进行常见的故障诊断和分析，探索它们之间的联系，让我们更好地了解、掌握这些知识。
摘要Abstract目录摘要 (I)Abstract......................................................................................................................... I I 1 绪论. (1)1.1 课题的来源 (1)1.2变速器简介 (1)1.3变速箱的分类 (1)2 汽车手动变速器 (3)2.1手动变速器简介 (3)2.2 手动变速器常见故障诊断分析 (3)2.2.1变速器异响 (3)2.2.2 变速器跳档 (5)2.2.3 变速器乱档 (6)2.2.4 变速器挂档困难 (6)2.2.5 变速器漏油 (7)3 汽车自动变速器 (8)3.1自动变速器简介 (8)3.2 自动变速器常见故障诊断分析 (8)3.3.1 汽车不能行驶 (8)3.3.2 自动变速器打滑 (9)3.3.3 换档冲击大 (11)3.3.4 升档过迟 (12)3.3.5 不能升档 (13)3.3.6 无超速档 (14)3.3.7 无前进档 (16)3.3.8 无倒档 (16)3.3.9 频繁跳档 (17)3.3.10 挂档后发动机怠速熄火 (18)3.3.11 无发动机制动 (18)3.3.12 不能强制降档 (19)4 结论与展望 (21)4.1结论 (21)4.2存在的不足 (21)4.3 变速器的发展趋势 (21)致谢 (24)参考文献 (25)1 绪论1.1 课题的来源本课题《汽车变速箱故障诊断分析》来源于湖北汽车工业学院汽车工程系汽车教研室。
1.2变速器简介现代汽车上广泛使用活塞式内燃机。
其转矩和转速变化范围较小，而汽车复杂的使用条件则要求汽车的牵引力和车速能在相当大的范围内变化。
为解决这一矛盾，在传动系中设置了变速器。
汽车变速箱是汽车的主要传动部件，担负着将动力从发动机传递到车轮的重要使命。
变速箱以其传动比固定，传动力矩大，结构紧凑等优点，使之成为汽车的关键性传动部件之一，其操作性、传动性和安全性的好坏直接影响到汽车的整体性能。
汽车变速器具有这样几个功用：①改变传动比，扩大驱动轮转矩和转速的变化范围，以适应经常变化的行驶条件，同时使发动机在有利(功率较高而油耗较低)的工况下工作；②在发动机旋转方向不变情况下，使汽车能倒退行驶；③利用空档，中断动力传递，以发动机能够起动、怠速，并便于变速器换档或进行动力输出[3]。
1.3变速箱的分类2 汽车手动变速器2.1手动变速器简介手动变速箱是最基本，历史最为悠久的变速装置，也被称为机械变速箱，简称为MT（Manual Transmission）。
其基本原理是用几根平行轴及若干相啮合的直齿或斜齿齿轮进行动力传递，即由输入轴、轴出轴和中间轴构成变速器的主体，再加上一根倒档轴及同步器等部件。
其主要工作原理是通过变速操纵杆拨动不同齿轮组间的啮合从而组成不同的档位，因为每档的齿轮组的齿数是固定的，所以各档的变速比是一定的，属于有级变速器。
驾驶员操纵汽车时，需兼顾控制方向盘，离合器、制动器、油门和换档操纵杆。
优点：(1)作为最传统的机械式变速器，结构比较简单直观，零部件相对AT较少，技术比较成熟，所以它可靠性强(即故障率低)和维修方便性较好，价廉物美，性价比高。
(2)传递效率与液力传递相比AT相对较高，档位清晰，较省油，操纵随心所欲，及时给驾驶员“我在开车”的感觉。
缺点：(1)它必须与离合器结合进行档位之间的转换，对驾驶员要求较高，负担较重，操纵方便性差，操纵不好不仅影响车辆性能和油耗，还导致危险发生。
(2)它的换档冲击较大，给舒适性带来一定影响[10]。
2.2 手动变速器常见故障诊断分析2.2.1变速器异响(一)故障现象(1)变速杆处于空档位置时，发出一种“哗哗”或“铛啷”的响声，踩下离合器踏板后响声消失；(2)变速器仅在个别档位时发响；(3)低速档有异响，高速档时响声减弱或消失；(4)变速器在直接档时无异响，其它档时均发响；(5)变速器在各个档位均有异响；(二)故障原因(1)变速器轮齿磨损，齿侧间隙过大；(2)变速器内齿轮油不足或品质低劣；(3)变速器新更换的齿轮副不匹配；(4)变速器常啮齿轮磨损成阶梯或轮齿耗损；(5)变速器各轴的轴承耗损严重；(6)变速器第二轴、中间轴弯曲；(7)变速器第二轴花键与滑动齿轮毂配合松旷；(8)变速器第一轴、第二轴或中间轴弯曲变形，壳体变形等造成齿轮中心位置改变，形成齿轮啮合间隙不均匀；(9)变速杆弯曲或操纵机构的各个连接部位松动，换档叉变形及固定螺钉松动。
(三)故障诊断(1)发动机空转时，变速杆处于空档位置，发出“铛啷”的异响，当拉紧手制动器后响声增大。
踩下离合器踏板后响声消失，一般是常啮齿轮啮合不良造成的；(2)在变速杆处于空档位置运转，异响不明显，汽车在起步或换档的瞬间有强烈响声，但在离合器结合后响声消失，证明变速器第一轴的前轴承损坏；(3)当汽车挂入某档，响声严重、明显，说明该档齿轮磨损过甚。
若该档是新更换的齿轮，则说明齿轮啮合不良，待使用一段时间后会有好转；(4)若低速档有异响，但在高速档时响声减弱或消失，应将后桥支起，让变速器在低速档或倒档运转，在变速器第二轴后轴承及倒档齿轮处诊听。
另外在发动机不运转时，将变速杆置于空档，放松手制动，径向晃动第二轴突缘，如晃动量大，说明第二轴后轴承松旷或损坏；(5)如在变速器直接档工作无异响，但其它档位有异响，应检查中间轴轴承和第二轴前端支承轴承工作是否良好；(6)若变速器各档位都有“嘎啦、嘎啦”的响声，在加速时又变为“嘎、嘎”的响声，就应检查变速器的基础件轴、齿轮、花键等机件磨损而使形状和位置公差超差的情况[5]。
2.2.2 变速器跳档(一)故障现象汽车在某档位行驶过程中，当受到冲击载荷时，变速杆自动跳到空档位置，档位齿轮脱离啮合状态。
(二)故障原因(1)变速器齿轮、齿套或同步器锥盘轮齿磨损过量，沿齿长方向锥形；(2)变速器轴承磨损松旷，变速器第一轴、第二轴与中间轴的平行度相差太大；(3)变速器齿轮啮合长度不足，尤其是内外齿环的啮合长度不足更易引起跳档；(4)变速器二轴花键齿与滑动齿轮花键槽磨损松旷；(5)自锁装置磨损严重或弹簧过软、折断；(6)同步器锁销松动或同步器散架(东风EQ1090型汽车)。
(三)故障诊断与排除跳档故障常出现在高档位上，在受到冲击震动时容易发现。
判定变速器有无跳档故障，可采用以下几种方法：行驶中，急剧改变车速，即突然加、减速，快踩或快抬油门；利用汽车上坡，或平路上中、高速行驶时轻点制动；利用“拖档”后快踩油门；在不平道路上行驶，使汽车颠簸震动来判断有无跳档。
(1)检查变速器固定是否牢靠；(2)拆除变速器盖，检视齿轮啮合端是否磨损成锥形，若是滑动齿轮的档位跳档，啮合端并不是锥形，则应检视第二轴上的花键与滑动齿轮花键槽是否配合松旷；(3)在变速器挂档时，变速器杆阻力较小或无阻力，且该档跳档，一般是变速叉轴自锁装置失效。
应检视自锁钢球和变速叉轴上的凹槽是否磨损过甚、自锁钢球弹簧是否过软或折断；(4)东风EQ1090型汽车装有锁销惯性式同步器，如跳档，应检视同步器锁销是否松动，同步器是否散架。
北京BJ2020型汽车装配锁环式同步器，如跳档，应检查锁环牙齿和内锥面的螺纹槽磨损是否过甚；(5)挂档时，若变速杆的移动距离变短，且出现跳档，一般是变速叉磨损或向一侧弯曲变形造成齿轮啮合深度不够而引起跳档。
2.2.3 变速器乱档(一)故障现象变速杆不能挂入应挂的档位或挂入后不能摘入空档；一次能够挂入两个档位；放松离合器踏板后，发动机熄火，同时听到撞击声。
(二)故障原因(1)变速杆球头限位销松动、折断、脱落或球头磨损过甚；(2)变速杆球节与座孔磨损严重或变速杆下端与换档叉导块凹槽磨损过甚；(3)换档叉轴上互锁凹槽、互锁球销等严重磨损，导致互锁装置失效；(4)变速器第二轴前端滚针轴承烧结，使第一轴与第二轴联成一体。
(三)故障诊断与排除(1)以变速杆中心线转动变速杆，若能成圈转动，证明其球头限位销磨损或脱落；(2)摆动变速杆，若摆动幅度大，证明限位销磨损过甚；(3)若变速杆可以同时挂入两个档位，证明换档叉轴上互锁装置失效；(4)当挂档后不能脱入空档，若变速杆可以转动而引起错位，则属于变速杆下端下换档叉导块凹槽磨损过甚或变速杆球与座孔严重磨损。
若变速杆摆动幅度大，证明变速杆下端脱出换档叉凹槽；(5)若只有挂入直接档能行驶空档也能行驶而其他档位均不能进入啮合，则应检查第二轴前端的滚针轴承是否烧结而使第一轴和第二轴联成一体。
2.2.4 变速器挂档困难(一)故障现象离合器技术状况良好，但挂档时不能顺利挂入档位，常发生齿轮撞击声；(二)故障原因(1)同步器故障；(2)拨叉轴弯曲、锁紧弹簧过硬、钢球损伤等；(3)一轴花键损伤或一轴弯曲；(4)齿轮油不足或过量、齿轮油不符合规格。
(三)故障诊断与排除(1)检查同步器是否散架、锥环内锥面螺旋槽是否磨损、滑块是否磨损、弹簧弹力是否过软等；(2)如果同步器正常，检查一轴是否弯曲、花键是否磨损严重；(3)检查拨叉轴是否移动正常[12]。
2.2.5 变速器漏油(一)故障现象变速器周围出现齿轮润滑油，变速器齿轮箱的油量减少，则可判断为润滑油泄漏。
(二)故障原因及排除方法(1)润滑油选用不当，产生过多泡沫，或润滑油油量太多，此时需要更换润滑油或调节润滑油油量；(2)侧盖太松，密封垫损坏，油封损坏，密封和油封损坏应更换新件；(3)放油塞和变速器箱体级盖的固定螺栓松动，应按规定力矩拧紧；(4)变速器壳体破裂或延伸壳油封磨损而引起漏油，必须更换；(5)里程表齿轮限位器松脱破损，须锁紧或更换；变速杆油封漏油应更换油封[8]。
3 汽车自动变速器3.1自动变速器简介自动操纵式变速器的传动比选择和换档是自动进行的，驾驶员只需操纵加速踏板(油门)和制动踏板以控制车速。
无需控制离合器和手动换档。
自动档的汽车能根据路面状况自动变速变矩，因此，驾驶者可以全神贯地注视路面交通而不会被换档搞得手忙脚乱，驾驶员负担较小。
在今天的汽车产品中自动变速车已成为主流，近年由于技术进步自动档不仅大幅度地克服了以往的缺点，在油耗、动力传递性能、可靠性、成本等方面已有了长足的进步，达到与手动变速器相差无几的水平，与此同时，它却具有手动变速器所永远无法取代的优点。
一般来讲，汽车上常用的自动变速器有以下几种类型：液力自动变速器、液压传动自动变速器、电力传动自动变速器、有级式机械自动变速器和无级式机械自动变速器等。
其中，最常见的是液力自动变速器。
液力自动变速器主要是由液压控制的齿轮变速系统构成，主要包含自动离合器和自动变速器两大部分。
它能够根据油门的开度和车速的变化，自动地进行换档[1]。
