电脑电源说明书电脑开关电源使用说明书接口规范及使用方法在这里，可能会用到pin这个英文词汇，与汉语“针”是等价的。
下文可能混用。
1、主电源接口20＋4pin是为了同时支持上述两种接口而设计的町拆卸式接口。
如果主板是20pin，那么4pin空置不用，如果主板是24pin，那么就将4pin挂在20pin上，就成了24pin。
(如上图)2、说明主电源接口的针脚定义，24pin输出电压及对应颜色：3、对于部分电源的主接口，可能有一个针位空置，这是由于-5v被取消所致。
由于-5v在intel规范中已经取消，所以部分电源缺少这根针，但是，也有很多电源依然保留了这路输出。
由于-5v（白色线）主要用与早期的isa总线，目前的主板完全不用这一路输出了。
cpu辅助电源接口(简称“方4pin)“方4pin”与”主4pin”外形极为近似，一定要区分开，避免插错。
黄、红、橙、黑各一根的是“主4pin”，通常与20pin捆绑在一起，与20pin配合插在主板的主电源接口。
而有两根黄线和两根黑线的是“方4pin”，。
注意！“方4pin”接口有挂钩，单独插在cpu辅助电源接口。
d型接口(俗称大4pin)1+12VDC黄色d型接口主要用于硬盘、光驱等磁盘驱动器，另外，高端显卡也有一部分采用此接口为显卡提供辅助供电。
sata电源接口主要为串行硬盘、光驱等提供电源。
并非所有电源都具备此接口。
用户在购买电源时，一定要了解自己使用的硬盘、光驱接口，以购买相匹配的电源。
pciexpress显卡辅助电源接口(简称“方6pin”)此接口主要用与为高端pciexpress显卡(如nvidia9600gt)提供辅助电源，并非所有电源都具备此接口。
8PIN（4+4P）电源接口(简称“8pin”)此接口主要用与为高端服务器主板CPU(如AMD Athlon64 X25600+（64位)提供电源工作，并非所有电源都具备此接口。
九创电气有限公司开关电源系列产品开关电源使用说明书一．输入二．输出三．安装，配线，连接四．安全五．送修1.输入1.1 输入电压使用前需先确认输入电源是交流、直流、电压范围、输入切换的方式以及其它外在需配合的条件。
假如输入电压超出使用范围，将有可能造成电源供应器的损坏，另虽然输入电压在使用范围内，但输入电压波形是失真的波形，电源供应器也有可能无法正常运作。
1.2 输入电流标准的电源供应器通常从交流输入直接整流，而且大部分都是电容滤波，于是就会有无效电流流经滤波电容。
输入电流值与输出功率、输入电压、功率因数和效率的关系式是：输入电流=输出功率/（输入电压*功率因数*效率）。
开关电源的功率因数典型值一般介于0.4～0.6之间。
1.3突入电流当电源加入电源供应器时，会有峰值电流流经内部的输入滤波电容器，这电流称为"突入电流".突入电流的大小与输入起动时间及有无突入电流抑制回路有关。
大部分开关型稳压电源的突入电流抑制器是使用热敏电阻，冷机时高阻抗抑制突入电流，热机时低阻抗以减少损失，故应尽量避免工作时开关电源。
以平常状态的输入电流来比较，会有数倍至数十倍大的突入电流。
另外多台使用时，突入电流会增加，所以选择输入配线、保险丝或开关时，必须留意其瞬间耐电流量。
1.4 输入保险丝开关型稳压电源内部有保险丝保护，万一保险丝熔断时，内部一定有异常状态产生，如更换保险丝（型号，规格需相符），电源亦无法恢复正常，此时请连络供应商送修。
2.输出2.1 最大输出功率最大输出功率值规定为输出电压*输出电流，当提升输出电压时，输出电流应降至最大输出电流值以下使用。
（多组输出时，某些输出可使用至输出电流范围的最大值，但总输出功率不得超出标示值）2.2 过电流（过负载）保护电源输出电流超出额定电流时，保护电路动作。
2.2.1 保护方式A.过负载时电流与电压依比例下降.B.过负载时电流保护一固定值,电压依比例下降.C.过负载时电流愈高，电压依比例愈低。
电源设备操作说明书【电源设备操作说明书】一、产品概述本操作说明书适用于电源设备，旨在帮助用户正确操作和使用该设备。
二、安全须知在操作和使用电源设备之前，请务必仔细阅读并遵守以下安全须知：1. 请将设备放置在通风良好的地方，避免长时间堆积灰尘和过热。
2. 在使用设备时，不要将其与其他电子设备放置在同一空间，以免干扰正常工作。
3. 请勿在潮湿的环境中使用设备，以避免触电和损坏设备。
4. 在清洁设备之前，请先将其断开电源。
5. 请勿随意拆卸设备，以免导致损坏或触电事故。
6. 当设备出现故障时，请立即断开电源，并交由专业人员检修。
三、设备参数请根据以下设备参数进行正确操作：1. 输入电压：220V2. 输出电压：5V-12V3. 额定功率：100W4. 工作温度：0℃-40℃5. 输出电流：最大5A四、操作步骤按照以下步骤正确操作电源设备：1. 将电源设备插入市电插座，并确保开关处于关闭状态。
2. 将待充电设备通过设备提供的输出端口连接到电源设备。
3. 打开电源设备的开关，此时设备将开始为待充电设备供电。
4. 待充电设备充电完成后，可以断开连接，并关闭电源设备的开关。
5. 如果需要清洁电源设备，请先断开电源并使用柔软的布进行清洁。
五、故障排除以下是一些常见故障及其解决方法：1. 电源设备无法开启：- 检查电源插座是否正常供电。
- 检查设备的电源开关是否已打开。
- 如有保险丝，请检查保险丝是否熔断。
2. 待充电设备无法正常充电：- 检查设备的输出端口是否清洁，并确保连接稳定。
- 检查设备的输出电压和电流是否符合待充电设备的需求。
3. 设备过热：- 确保设备周围的通风良好，避免长时间使用或堆积灰尘。
- 若设备过热严重，请立即断开电源并交由专业人员检修。
六、维护保养为了延长电源设备的使用寿命，请务必进行以下维护保养：1. 定期清洁设备的外部表面，可使用柔软的布轻轻擦拭。
2. 请勿使用液体或化学溶剂清洁设备。
3. 定期检查连接线是否损坏，若有问题请及时更换。
山特UPS电源3C10KS使用说明书产品名称山特UPS电源3C10KS使用说明书公司名称北京信诺盛源科技有限公司价格10.00/台规格参数品牌:山特公司地址北京市昌平区回龙观镇建材城西路87号2号楼13层1单元1337联系电话010-******** 157********产品详情山特UPS电源3C10KS使用说明书你是否一直考虑要不要用UPS？UPS是干嘛的？为什么要用UPS？怎么用UPS？且听小鑫一一为你解释UPS是什么UPS是为了解决不间断供电而设置的，是将蓄电池与主机相连接，通过主机逆变器(逆变器就是一个电流转换装置，可以将直流电转换为交流电，或把交流电转换为直流电)等模块电路将直流电转换成市电的系统设备可用的交流电。
Tips:直流电的电流方向或电流大小都是不变的，而交流电的电流会随时间发生不同的变化。
两者在社会中的应用都是很普遍的，直流电的典型应用就是电池。
我们的家庭用电都是交流电。
UPS的作用简言之，UPS作用有两个，第一是在断电的时候给设备提供不间断的供电，第二是提供高质量的电源供应。
当市电输入正常时，UPS 将市电稳压、滤波后供应给负载使用，此时的UPS就是一台交流式电稳压器和滤波器，同时它还向机内电池充电。
市电中断（事故停电）时，UPS 立即将电池的直流电能，通过逆变器转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
为啥用UPS在看为啥用UPS之前，我们先看两个案例：案例1：某年CBRE数据中心停电，英国航空公司的预定、办理登机手续系统、呼叫中心和移动应用程序受影响而无法使用，导致英国航空公司672个航班被取消，75000名乘客的航班被取消或延迟，预计损失超过1亿英镑。
案例2：对于个人工作者和微小型企业来说，有些用户因用电功率大(如：夏天开空调)或者别的原因导致跳闸，从而导致存储设备意外断电丢失重要数据，造成巨大的损失。
网络存储、服务器、电脑、监控、通讯等重要设备，是数据的传输、接收、集成、存储进行的设备。

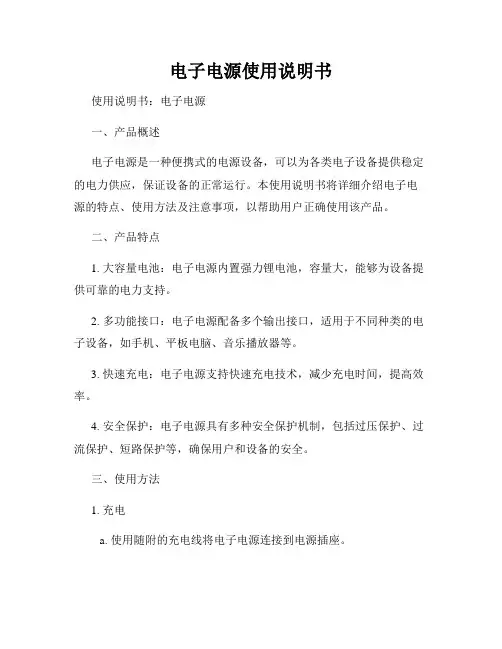

电子电源使用说明书使用说明书：电子电源一、产品概述电子电源是一种便携式的电源设备，可以为各类电子设备提供稳定的电力供应，保证设备的正常运行。
本使用说明书将详细介绍电子电源的特点、使用方法及注意事项，以帮助用户正确使用该产品。
二、产品特点1. 大容量电池：电子电源内置强力锂电池，容量大，能够为设备提供可靠的电力支持。
2. 多功能接口：电子电源配备多个输出接口，适用于不同种类的电子设备，如手机、平板电脑、音乐播放器等。
3. 快速充电：电子电源支持快速充电技术，减少充电时间，提高效率。
4. 安全保护：电子电源具有多种安全保护机制，包括过压保护、过流保护、短路保护等，确保用户和设备的安全。
三、使用方法1. 充电a. 使用随附的充电线将电子电源连接到电源插座。
b. 在电子电源上查找充电接口，并将充电线的另一端插入电子电源的充电接口。
c. 确保电子电源与电源插座连接良好，然后开始充电。
d. 充电过程中，电子电源上的指示灯将显示充电状态，待指示灯显示充满电后，即可断开电源连接。
2. 供电a. 使用适配的连接线，将电子电源的输出接口与需要供电的设备相连接。
b. 在设备上确认电源连接无误后，按需求开启设备电源。
c. 使用设备期间，可以通过电子电源为设备持续供电，避免因电量不足而影响正常使用。
四、注意事项1. 请在干燥、通风的环境中使用电子电源。
2. 在使用电子电源前，请确保其电量充足。
如果电量过低，可能无法为设备提供稳定的电力供应。
3. 请避免将电子电源暴露在高温或严寒的环境中，以免影响其性能和寿命。
4. 请勿将电子电源进行拆解或修理，否则可能导致设备损坏或触电危险。
5. 使用电子电源时，请遵守相关法律法规，不要滥用电力资源。
五、故障排除1. 如果发现电子电源无法正常工作，请检查连接线是否插入正确，以及设备是否正常工作。
2. 如果电子电源长时间未使用，可能会导致电量下降，此时请重新充电以恢复正常使用。
3. 如果无法解决故障，请联系售后服务中心进行更进一步的帮助和解决方案。

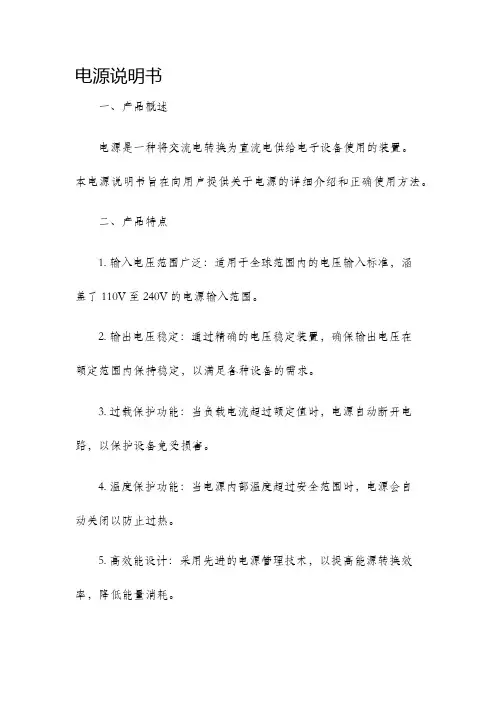

电源说明书一、产品概述电源是一种将交流电转换为直流电供给电子设备使用的装置。
本电源说明书旨在向用户提供关于电源的详细介绍和正确使用方法。
二、产品特点1. 输入电压范围广泛：适用于全球范围内的电压输入标准，涵盖了110V至240V的电源输入范围。
2. 输出电压稳定：通过精确的电压稳定装置，确保输出电压在额定范围内保持稳定，以满足各种设备的需求。
3. 过载保护功能：当负载电流超过额定值时，电源自动断开电路，以保护设备免受损害。
4. 温度保护功能：当电源内部温度超过安全范围时，电源会自动关闭以防止过热。
5. 高效能设计：采用先进的电源管理技术，以提高能源转换效率，降低能量消耗。
6. 小巧轻便：体积小、重量轻，便于携带和储存。
三、安全使用须知1. 请先仔细阅读本说明书，并按照说明书上的要求使用电源。
2. 在使用前，请确保电源输入电压范围与您所在地区的电压标准相符。
3. 请勿使用损坏、老化或非原装电源适配器，以免引起设备故障或安全事故。
4. 请勿将电源暴露于高温、潮湿、或阳光直射的环境中。
5. 请勿在电源附近堆放易燃或易爆物品，以避免火灾和爆炸的危险。
6. 请勿将电源插头与金属物体连接，以避免电击和火灾的危险。
7. 当电源长时间不使用时，请拔出插头以避免耗电和潜在的安全隐患。
四、使用方法1. 将电源插头插入电源插座，确保插头与插座牢固连接。
2. 将设备的直流电源接口插入电源适配器的输出接口。
3. 打开电源开关，设备就会开始工作。
4. 如需关闭电源，请先关闭设备，然后拔出电源插头。
五、维护保养1. 请定期清洁电源外壳，以保持良好的散热效果。
2. 在清洁电源时，请先拔掉电源插头以避免触电事故。
3. 请勿拆卸电源，以免损坏电源内部零部件。
六、常见问题1. 问：为什么电源一直无法启动？答：可能是输入电源插座没有通电，请检查电源插座是否正常工作；也可能是电源开关没有打开，请检查电源开关的位置。
2. 问：电源使用一段时间后发出异常响声怎么办？答：可能是电源内部散热不良引起的，建议停止使用并送修。

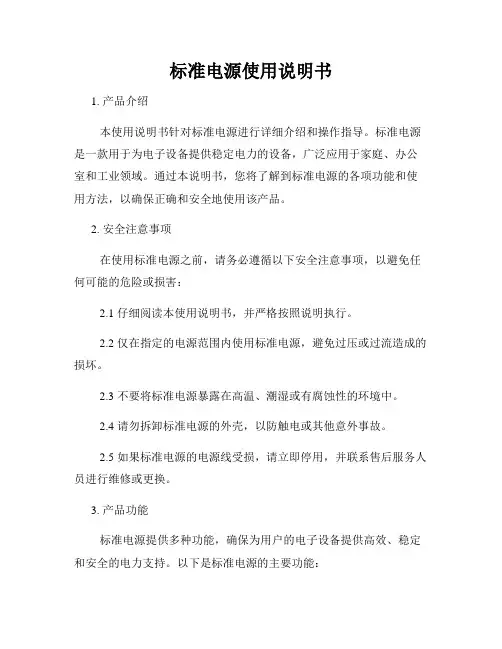

标准电源使用说明书1. 产品介绍本使用说明书针对标准电源进行详细介绍和操作指导。
标准电源是一款用于为电子设备提供稳定电力的设备，广泛应用于家庭、办公室和工业领域。
通过本说明书，您将了解到标准电源的各项功能和使用方法，以确保正确和安全地使用该产品。
2. 安全注意事项在使用标准电源之前，请务必遵循以下安全注意事项，以避免任何可能的危险或损害：2.1 仔细阅读本使用说明书，并严格按照说明执行。
2.2 仅在指定的电源范围内使用标准电源，避免过压或过流造成的损坏。
2.3 不要将标准电源暴露在高温、潮湿或有腐蚀性的环境中。
2.4 请勿拆卸标准电源的外壳，以防触电或其他意外事故。
2.5 如果标准电源的电源线受损，请立即停用，并联系售后服务人员进行维修或更换。
3. 产品功能标准电源提供多种功能，确保为用户的电子设备提供高效、稳定和安全的电力支持。
以下是标准电源的主要功能：3.1 输入电流稳定：标准电源能够稳定地接受输入电流，并自动适应不同电源环境，以防止过电压或过电流的情况发生。
3.2 输出电力稳定：标准电源通过内部电路控制，为用户的电子设备提供稳定的电力输出，以确保设备正常工作。
3.3 过载保护：当标准电源检测到用户设备的电力需求超过其承载能力时，自动切断电源输出，以保护标准电源和用户设备的安全。
3.4 短路保护：标准电源在检测到用户设备发生短路时，立即切断电源输出，以防止电流过大导致设备故障或损坏。
4. 使用方法在使用标准电源时，请按以下步骤操作：4.1 将标准电源插头插入电源插座，并确保连接牢固。
4.2 根据用户设备的要求，选择适配的电源输出端口，并插入设备。
4.3 在连接完成之后，打开电源开关，标准电源将开始为设备提供电力支持。
4.4 当使用结束后，先关闭用户设备，再关闭标准电源的电源开关。
5. 故障排除如果标准电源无法正常工作或出现故障，您可以参考以下故障排除方法：5.1 检查电源插头与电源插座的连接是否牢固。
UTP1303/UTP1305/UTP3303/UTP3305/UTP3603直流稳压电源使用说明书一、 安全1、安全预防措施请特别注意阅读这些安全预防措施。
这些安全措施是为了保护你的电源免受损坏。
这些安全信息适用于所有的操作者和服务人员。
2、警告申明注意：指使用正确的操作或维护程序，以防止设备或其他财产受损坏或破坏警告：请注意潜在的危险，这需要正确的做法和操作，以免受到人身伤害。
安全标识：注意保护性接地端子二、 面板特征1、前面板介绍图2-1 UTP3303/UTP3305/UTP3603前面板示意图①POWER：电源开关；②输出端子：正极(＋)为红色，负极(－)为黑色，接地端为绿色；③电压显示：指示输出电压值；④电流显示：指示输出电流值；⑤电压（CV）指示灯：处于恒压工作状态时灯亮；⑥电流（CC）指示灯：处于恒流工作状态时灯亮；⑦电压调节旋钮：用来调节的输出电压；⑧⑨电流调节旋钮：用来调节的输出电流；⑩输出指示灯：当按下OUTPUT按钮时此灯亮；○11输出开关： ON/OFF开关用来表示输出状态○12跟踪模式按键（TRACKING）：两个按键可分别选择INDEP（独立模式），SERIES（串联模式），PARALLEL（并联模式），两按键的操作如下：a）当两个按键都未按下时，为INDEP独立模式，CH1和CH2分别为各自独立输出电压。
b）当上面的开关按下而下面的开关未按下，为SERIES串联跟踪模式。
c）当两个按键同时按下时，为PARALLEL并联跟踪模式。
○135V/3A过载指示灯：当CH3路输出端的负载超过额定值时灯亮。
图2-2 UTP1303/UTP1305前面板示意图①POWER：电源开关；②输出端子：正极(＋)为红色，负极(－)为黑色，接地端为绿色；③电压显示：指示输出电压值；④电流显示：指示输出电流值；⑤电压（CV）指示灯：处于恒压工作状态时灯亮；⑥电流（CC）指示灯：处于恒流工作状态时灯亮；⑦电压粗调旋钮：用来粗调输出电压；⑧电压微调旋钮：用来微调输出电压；⑨电流调节旋钮：用来调节输出电流；2、后面板介绍图3-2 后板图及说明①电压选择开关：改变电压选择开关到需要的电源电压位置；②输入端保险丝座：含有在用和备用2只保险丝；③交流电源输入端子：连接交流电源到仪器的电源供电器上。
移动电源使用手册一、简介移动电源是一种便携式的充电设备，可为各种移动终端设备提供电力供应。
本手册旨在向用户提供全面准确的移动电源使用指南，以便用户正确、安全地操作移动电源。
二、充电前准备1. 在使用移动电源之前，请先确保其电量充足。
建议在购买新的移动电源后，先进行一次完整充电，并保持至少80%的电量储备。
2. 检查移动电源的接口类型，以便选择合适的充电线及连接器。
不同的移动电源可能采用不同的充电接口，如Micro USB、USB-C等。
三、充电操作1. 使用原装充电线及连接器，将移动电源与电源适配器连接。
将电源适配器插入电源插座。
确保连接稳固。
2. 将移动设备的充电线与移动电源的输出接口相连接。
确保连接稳固。
3. 开始充电后，请保持连接稳定，避免移动电源与移动设备之间的连接断开。
4. 充电完成后，断开移动设备与移动电源的连接。
随后，断开移动电源与电源适配器的连接。
注意操作时要轻拿轻放，避免强行折断充电线。
四、移动电源的充电时间和使用时间1. 移动电源的充电时间取决于其电量储备和输入功率。
通常情况下，充电时间在3-6小时左右。
2. 移动电源的使用时间取决于其电量容量和输出功率。
不同的移动电源在电量容量上可能有所差异，通常以mAh（毫安时）为单位进行表示。
使用时间越长，电量消耗越快。
五、常见问题解决方案1. 移动电源无法启动：- 检查移动电源是否有足够的电量，是否已按照充电操作进行充电。
- 检查移动电源与电源适配器的连接是否松动或有损坏。
- 尝试按住电源按钮长按几秒钟，重新启动移动电源。
2. 充电速度慢：- 检查使用的充电线是否与移动设备兼容，并确保连接稳固。
- 若使用的是USB接口进行充电，请确保连接的USB口具有足够的功率输出。
3. 移动电源发热：- 充电及使用过程中，移动电源会产生一定热量属于正常现象。
但若温度过高，建议停止使用。
- 尽量在通风良好的环境下进行充电和使用，避免长时间封闭在狭小空间。
开关电源说明书开关电源说明书简介开关电源是一种使用开关器件工作的电源，通过快速开关和断开电源来将直流电压转换为所需的电压输出。
开关电源具有高效率、稳定性和可靠性的特点，被广泛应用于各种电子设备中。
本说明书将介绍开关电源的使用方法、工作原理和安全注意事项。
使用方法1. 输入电源连接：将输入电源的正极（标有“+”号）与开关电源的正极连接，将输入电源的负极（标有“-”号）与开关电源的负极连接。
2. 输出电源连接：将需要供电的设备的正极（标有“+”号）与开关电源的正极连接，将需要供电的设备的负极（标有“-”号）与开关电源的负极连接。
3. 输出电压调节：根据需要，以合适的工具（如螺丝刀）轻轻转动开关电源上的电压调节旋钮，调节输出电压至所需的数值。
请注意，不要超过开关电源的额定电压范围。
4. 开关操作：开关电源上通常有一个开关按钮，用于将电源开启或关闭。
按下按钮将开启电源，再次按下按钮将关闭电源。
工作原理开关电源的工作原理是通过开关电路中的开关器件（通常是晶体管或MOSFET）的快速开关和断开，实现对输入电源的分时控制，从而将直流电压转换为所需的电压输出。
1. 输入电流滤波：输入电流经过输入开关后，首先经过一个滤波电感，将交流信号转换为直流信号。
2. 直流电压变换：将滤波后的直流电压送入高频变压器，通过变压器的变压比将直流电压调整到需要的输出电压。
3. 开关控制：通过控制开关电源输出电压的开关器件的开关状态和开关频率来实现对输出电压的稳定控制。
4. 输出电流调节：通过输出电路中的电流检测元件（如电流感应电阻或电流互感器）监测输出电流，并通过负反馈控制电路调节开关器件的工作状态，实现对输出电流的精确控制。
安全注意事项为了确保您在使用开关电源时的安全与可靠性，请务必遵守以下注意事项：1. 输入电源的额定电压必须与开关电源的额定电压相匹配，不得超过或低于额定电压范围。
2. 开关电源应使用在通风良好的环境中，避免灰尘、油污等杂物进入开关电源内部，造成故障或短路。
EDI直流稳流电源使用说明书Canpure TM使用前注意事项1本机器设备必须在安全使用条件下工作2欲使用本设备必须事先熟读并了解使用手册相关章节。
3严禁各种违反本手册之要求的错误操作。
4设备安装、操作、保养、维修等都应该经由专业人士来进行。
目录1 产品基本性能 (1)2 产品规格与匹配选型 (3)3 技术参数 (4)4 使用条件 (5)5 面板说明 (6)6 设备安装 (7)7 操作说明 (12)8 维护与注意事项 (13)9 故障判断 (14)10 设备成套性 (15)11 售后服务··········································151 产品基本性能CANPURE直流电源是一种专为EDI模块设计的高频开关电源，高频开关电源无论在功率因数、转换效率、功率密度、可靠性、供电质量、体积重量、价格竞争力等方面，已经全面优于传统的可控硅电源。
针对EDI对直流电源的特殊要求，CANPURE电源具备以下性能：恒流性能在EDI模块的脱盐过程中，要求电源在模块运行条件产生变化时，仍可向模块提供稳定的电流。
输出闭环控制以电流反馈为准，即采取恒流运行方式。
在电网参数和模块参数发生变化时，能自动跟踪其变化，保持电流恒定。
例如，当一台CA-350工作在200V时，由于某种原因使得模块电阻变大则电流欲减小，这时稳流回路使输出电压升高以保持输出电流不变。
但是对一台电源来说，输出电压是有限的，当输出电压升高到最高电压时，如果模块电阻再变大，由于已无升压空间，因而失去恒流功能。
低纹波工作电压无论是在正常工作还是模块再生，本电源输出电压纹波分量最大值均小于2%，典型值为小于1%。
输出连续可调直流稳流电源可以根据EDI工作和再生情况，对电流和电压进行在其范围的10 %-100%的连续可调。
高转换效率整机效率＞90%数字显示LED数显电流电压表连续显示输出量保护完善本电源具备输入高低压保护，输出过流和过压保护，软启动电流特性、电网电压跌落保护、空载保护和超温保护。
输入高低压保护：本电源输入电压标称值为220V，推荐范围是220V±15% ，极限范围是220V±20%，达到或超过此范围，机器将自动停止工作，并报警。
过流和过压保护：本机将进行自动限制使输出不超过最大电流和最大电压。
软启动电流特性保护：一般情况下，开机前，由于机内电容呈空态，开机时将出现短时巨大充电电流，该电流有可能将开关触点焊合或使外部供电空气开关掉闸。
本机内的保护装置可有效地避免这一情况发生。
电压跌落保护：供电电网上各种各样用电设备有可能使电压出现短时的尖峰或跌落，对机器内电子开关器件危害极大，本机内的滤波电路可有效地防止各种共模及差模干扰对机内元件的影响。
空载保护：稳流电源的基本特点之一是，如果未达到设定电流，将自动增加输出电压，直到达到设定电流为止。
在空载的某种情况下，输出电压有可能直线上升，超过某些元件的耐压极限而将元件烧毁。
本机设置的空载电压极限保护电路，可以防止电压无限上升。
超温保护：本机设置超温停机温度是65℃。
超温的原因有可能是机内冷却系统损坏，或进风温度过高。
输出电压范围工作电压是判断EDI模块工作条件的重要参数，同种型号模块由于其微观参数和工作介质的差异，使提供最佳电流所需的电压值有一定的差别。
本公司电源共有七种型号，可在不同电压范围内提供所需电流。
在使用中应避免低产水量模块配大功率电源的情况。
输出电流范围 1-5A是本电源可以提供的工作电流范围，使用中应根据具体工作情况选用。
2产品规格与匹配选型电源型号最大输出电压最大输出电流最大输出功率功率因数CA350 350V 5.5A 1925W >0.7CB150 150V 5.5A 825W >0.7本产品针对各种连续电脱盐系统（EDI模块）而设计，特别适用于一对一方式（一台电源对一台模块）为EDI模块供电。
在与CANPURE系列模块配合使用时，应遵守以下匹配原则模块型号产水量电源型号工作电压范围工作电流CP-3600/S3T/H CA35050-350VDC 1-5A CP-2000/S2T/H CA35050-250VDC 1-5A CP-1000/S1T/H CB15030-150VDC 1-5A CP-500/S0.5T/H CB15030-150VDC 1-5A3技术参数外型尺寸410mm×290mm×90mm开孔尺寸245mm×85mm包装箱尺寸460 mm×340 mm×135 mm 整机重量 7KG效率 ≥90﹪纹波电压<2﹪热保护阈值65℃绝缘电阻≥20MΩ输入对机壳耐压≥1500VAC输入对输出耐压≥1500VAC输出对机壳耐压≥500VAC功率因数 ≥0.70 4 使用条件周围环境温度：－10～40℃空气最大相对湿度 ＜90%电网电压 220V±15%储存温度－40～70℃海拔高度≤2800米运行地点无导电尘埃，无腐蚀性气体和破坏绝缘之气体。
良好的通风条件注意：对于电网电压波动较大的现场，要对本电源的供电电源加装防雷击或浪涌保护装置5面板说明电源开关电流调整CANPURE DC POWER CA-350外部关断过压保护过热保护0FFONFAULTOVER VOLTAGEOUT OFFCURRENT图一 电源前面板SIGNAL OUTDC OUTPUTAC INPUT 220VSERIAL NO .输出接点插座直流输出插座交流输入插座图二 电源后面板 6设备安装图三 嵌入式电源外观尺寸POWER 0FFPOWER ONOVER HEATHIGH VOLTAGELOW VOLTAGE CURRENTAmps VoltsDC POWER CA-350图四电源柜开孔尺寸由图五可见，由于各电源进风口位于前部，所以电源机柜的进风口应置于机柜前部的下方，风口面积应大于100cm2乘以电源台数，当使用电源数量较多或安装密度较大时，前部进风侧与后部排风侧应加挡风板，以防止电源排出的热空气在机柜内循环。
排风口应置于顶部的后方，或后柜门的上方。
排风量应大于每分钟0.2立方米乘以电源台数。
每台电源之间的空间、各电源与背板的空间均应大于80毫米。
图五固定、支撑和散热与风道隔热板排风扇排风量大于0.2立方米/分钟电源台数尾部留出足够空间间距80毫米尾部用托架支撑前端用螺钉固定尾部用托架支撑前端用螺钉固定热空气排出冷空气进入（图8）为本电源的电气接线示意图，请严格按照本图所示电线颜色接线，如有疑问，请及时与厂家联系，以免造成接线错误。
图六 电气连接示意图棕线 火线蓝线 零线蓝线 V+棕线 V-黄绿 大地 黄绿SIGNAL OUTDC OUTPUTAC INPUT 220VSERIAL NO .图七 报警接口电源具有过热、欠压、过压报警自动停机保护功能。
注意：本机设有报警内部接点，只有仅当本机正常工作时，此内部接点才会动作，其它时间均视为电源故障或非工作状态。
本电源报警接口可向外输出24V 直流电压，主要是与我公司生产的流量开关匹配。
用户也可以自行使用，但提请用户注意，此24V 最高可向外提供0.1A 电流，超过此电流会对电源造成不工作或者其他不可遇见之故障，用户一定要合理选用负载。
工程中用户常用外部控制接点作为EDI 模块供电保护点。
当浓、极水或纯水流量达不到最低要求时，流量保护开关动作，短路此接点，此时EDI 电源停止向外输出电流，处于待机状态。
注意：频繁的启动电源容易造成本电源的损坏。
因此流量保护开关不应直接控制电源启停，特别是电源的启动应至少在关机15-30秒后，所以应通过延时继电器或PLC 延时程序间接控制电源启停。
报警接点(只有电源正常工作时此接点才动作)1,2为外部控制点(短路此两点停止电源工作)24V输出7操作说明●正确地将输入输出连线连接牢固，连线截面积应≥1.5 平方毫米,在确信电源输出端不短路，EDI膜块正常通水后，方可通电。
将电源开关置于“ON”位，调整输出旋钮至所需电流值。
运行中输出电压的变化属正常现象。
●新投入使用的模块在通水、通电后，工作电流并不能立刻达到设定值，而需运行若干分钟才能达到。
此时操作者必须随时对工作电流进行调整，防止电流过大而损坏膜块。
●本电源在正常通电15分钟后，电流值达到稳定状态。
机内风扇的启停，由内部电子温控器控制。
为了最大限度地延长风扇的使用寿命，温控电路会根据机内温度高低控制风扇的启停。
●可将电流设置旋钮调至零位关机，也可带载关机或开机。
运行结束后，不需将电流调整旋钮回零，可直接断电，下次投入运行时直接通电。
8维护与注意事项安全使用在任何情况下都不可以输出短路运行。
电源输入的超压运行与欠压运行都是不允许的。
输出电流超限运行有可能使机器受损。
非专业人员切勿自行拆机检修，即使在断电和不接电源的情况下，机内储存的电量也足以将人至伤。
防水与防尘本电源属于嵌入式设备。
由于散热的需要，其本身防护类别为IP33级，在使用中应特别注意防止水溅射或漫入其中。
干燥清洁的环境有利于设备的正常寿命与安全运行。
对于高防护要求场合，可从电源柜方面解决。
防腐应避免各种腐蚀性气体进入，和各种腐蚀性液体撒溅在设备上。
运输本机器在运行和运输中应尽量避免剧烈震动。
并注意防止雨淋和受潮。
环境温度降低环境温度有利于设备长期稳定的运行，保险丝更换由于长期大电流的运行会对保险丝寿命造成一定的影响，提请用户主义电源在连续运行12个月后，请及时更换新保险。
9故障判断现象可能原因排除方法数显表不显示1主机未通电2数显表损坏1检查供电回路2与厂家联系更换或修理有电压无电流1输出回路不通2 EDI模块损坏检查电源输出接头，或EDI模块电源接头。
电压正常电流很小1电源正负极接反1调换正负极性FAULT 灯亮1环境温度太高2风道流通不畅3机内风扇或风扇电源损坏1环境降温2疏通风道3与厂家联系更换或修理OVER VOLTAGE灯亮1供电电压过低2报警回路故障1解决供电问题2与厂家联系更换或修理OUT OFF灯亮1供电电压过高2报警回路故障1解决供电问题2与厂家联系更换或修理工作电压电流变化超出正常范围1型号选用不当2主机电压电流稳定回路失灵1重新选型2与厂家联系更换或修理10设备成套性主机一台电源输入输出一套包装箱一个使用说明书一本面板安装螺钉四套产品合格证一个九芯输出插头一套11售后服务本电源自售出之日起一年之内为保修期。
