LED专用开关电源使用说明书

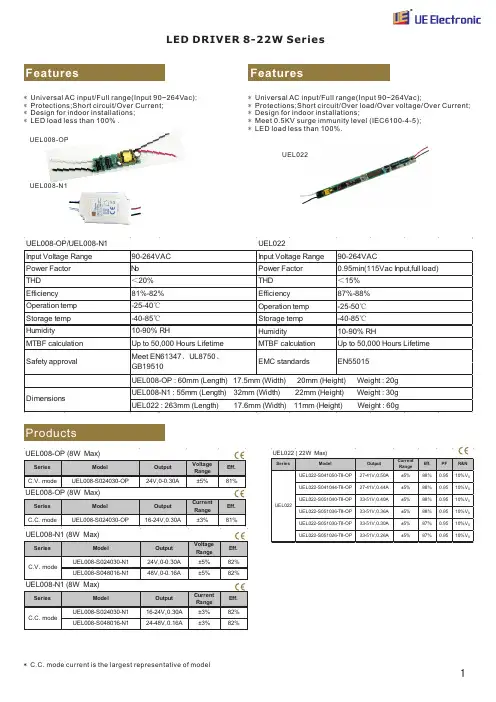

* Universal AC input/Full range(Input 90~264Vac);* Protections;Short * * circuit/Over Current;Design for indoor installations;LED load less than 100% .* Universal AC input/Full range(Input 90~264Vac);* Protections;Short * * * circuit/Over load/Over voltage/Over Current;Design for indoor installations;Meet 0.5KV surge immunity level (IEC6100-4-5);LED load less than 100%.ProductsUEL008-OPUEL008-N1UEL022Products* Universal AC input/Full range;* To provide wide AC voltage input 90VAC ~ 264VAC;* Full protection, which can effectively prevent the exchange of lightning and surge impact on the drive;* Protections;Short * The modular, standards, installation and maintenance.* circuit/Over load/Over voltage/ Over current/Over temp;LED load less than 100% .UEL018UEL030LED DRIVER 15W SeriesArgentinaSouth Africa 带附耳)DesktopUE15WCP1 Single output constant voltage LED driver Output data(c.v. mode)UEL15WCP2 Single output constant current with PFC LED driverOutput data(c.c. mode)Voltage (V)OutputCurrent (A)Current Range Ripple (mV)R&N Eff.*UE15WCP1-030YYYSPA 3.000.01-2.0050*UE15WCP1-033YYYSPA 3.300.01-2.0050UE15WCP1-036YYYSPA 3.600.01-2.0050UE15WCP1-040YYYSPA 4.000.01-2.0050UE15WCP1-042YYYSPA 4.200.01-2.0050UE15WCP1-045YYYSPA 4.500.01-2.0050UE15WCP1-050YYYSPA 5.000.01-2.0050UE15WCP1-052YYYSPA 5.200.01-2.00100UE15WCP1-055YYYSPA 5.500.01-2.00100UE15WCP1-059YYYSPA 5.990.01-2.00100*UE15WCP1-060YYYSPA 6.000.01-2.00100*UE15WCP1-065YYYSPA 6.500.01-2.00100UE15WCP1-070YYYSPA 7.000.01-1.70100UE15WCP1-075YYYSPA 7.500.01-1.50100UE15WCP1-080YYYSPA 8.000.01-1.50100UE15WCP1-085YYYSPA 8.500.01-1.40100UE15WCP1-090YYYSPA 9.000.01-1.40100UE15WCP1-100YYYSPA 10.00.01-1.40100UE15WCP1-105YYYSPA 10.50.01-1.30100UE15WCP1-120YYYSPA 12.00.01-1.25120UE15WCP1-138YYYSPA 13.80.01-1.05150UE15WCP1-150YYYSPA 15.00.01-1.00150UE15WCP1-160YYYSPA 16.00.01-0.85200UE15WCP1-175YYYSPA 17.50.01-0.80200UE15WCP1-180YYYSPA 18.00.01-0.80200UE15WCP1-190YYYSPA 19.00.01-0.75200UE15WCP1-200YYYSPA 20.00.01-0.75200UE15WCP1-220YYYSPA 22.00.01-0.65200UE15WCP1-230YYYSPA 23.00.01-0.65200UEL15WCP2-S051030-E1UEL15WCP2-S041030-E1UEL15WCP2-S036042-E1UEL15WCP2-S041036-E133~51V,0.30A 33~41V,0.30A 27~36V,0.42A 27~41V,0.30A±5%±5%±5%±5%85%85%85%85%10%V 010%V 010%V 010%V 0UEL20WZ Single output constant current with PFC LED driverOutput data(c.c. mode)OutputCurrent RangeR&NEff.UEL20WZ-S024083-E1UEL20W S036055-E1Z-UEL20W S042042-E1Z-16~24V,0.83A 24~36V,0.55A 36~42V,0.42A ±5%±5%±5%85.5%85.5%85.5%10%V 010%V 010%V 0UE15WCP1/UEL15WCP2UE20WZ* TR dimming(UET017/UET025);* 115VAC & 230VAC Input * Fire plastic shell * Constant current output * Suitable for indoor LED lighting * Short circuit, Overload Protection, with PFC Function * ;;;;.LED load less than 100% .ProductsLED DRIVER 15-25W Series* * N: Plastic shell,class IP: Plastic shell,Both sides of the outlet,class IC.C. mode current is the largest representative of model F: Aluminum shell,class I UET017/025UEL015-F1BUEL015-N1BProducts* Universal AC input/Full range;* To provide wide AC voltage input 90VAC ~ 264VAC;* Full protection, which can effectively prevent the exchange of lighting and surge impact on the drive;* Protections;Short * Waterproof rating of Ip65;* The modular, standards, installation and maintenance;* LED load less than 100%.circuit/Over current/Over voltage;UEL020UEL035Products* Universal AC input/Full range;* To provide wide AC voltage input 90VAC ~ 264VAC;* Full protection, which can effectively prevent the exchange of lightning and surge impact on the drive;* Protections;Short .* ED load less than 100%.* D .* circuit/Over load/Over voltage/ Over current/Over temp L type:1.1～10.0VDC control signal P type:PWN control signal (Internal or external ).UEL020 /UEL038 /UEL076* adjust the brightness of LED and energy saving, the users could apply the external 1.1～10.0VDC control signal(D type), or the external PWN control signal(P type) to adjust the output current.D type:1.1～10.0VDC control signal P type:PWN control signal (Internal or external )Through the Dimming Function from ELN Series, in order toProducts* Universal AC input/Full range(Input 90~264Vac);* Protections;Short * * * * circuit/Over load/Over voltage/ Over current/Over temp;IP65design for indoor installations;Meet 1KV surge immunity level (IEC6100-4-5);3 Years warranty;LED load less than 100% .UEL039UEL040Z:B :Plastic shell ,class Ⅰ N :Plastic shell ,class ⅡProducts* High Efficiency ;* Active power factor correction ;* Protections:Short circuit,Over voltage,Overload ;* Constant current high precision ；* Wide range of input voltage ；* Waterproof design;* LED load less than 100% .LED DRIVER 40W SeriesProducts* Universal AC input/Full range;* Protections;Short * * * * circuit/Over load/Over voltage/ Over current/Over temp;IP65design for indoor installations;Meet 4KV surge immunity level (IEC6100-4-5);3 Years warranty;LED load less than 100%.Z:C:Plastic shell,class ⅠD:Terminal plastic shell,class Ⅰ P:Plastic shell,class ⅡQ:Terminal plastic shell,class ⅡLED DRIVER 50-80W Series* Universal AC input/Full range(Input 85~305Vac);* Protections;Short * * * * circuit/Over load/Over voltage/Over current;Suitable for all kinds of LED lighting,street lighting,and moving sign applications;Meet 4KV surge immunity level (IEC6100-4-5);3 Years warranty;LED load less than 100% .ProductsLED DRIVER 100-130W Series* Universal AC input/Full range(Input 85~305Vac);* Protections;Short * * * * circuit/Over load/Over voltage/Over current;Suitable for all kinds of LED lighting,street lighting,and moving sign applications;Meet 4KV surge immunity level (IEC6100-4-5);3 Years warranty;LED load less than 100% .ProductsLED DRIVER 160-180W SeriesProducts* Universal AC input/Full range(Input 90~264Vac);* Protections;Short * * * circuit/Over load/Over voltage/ Over current/Over temp;IP67design for outdoor installations;3 Years warranty;LED load less than 100%.Z:A :Aluminum shell,class Ⅰ M :Aluminum shell,class ⅡProducts* Universal AC input/Full range(Input 90~264Vac);* Protections;Short * * * * circuit/Over load/Over voltage/ Over current/Over temp;Meet 4KV surge immunity level (IEC6100-4-5);IP67design for outdoor installations;3 Years warranty;LED load less than 100%.Z:A:Aluminum shell,class Ⅰ M:Aluminum shell,class Ⅱthree outputProducts* Universal AC input/Full range(Input 90~264Vac);* Protections;Short***** D.(UEL070)* (UEL070)circuit/Over load/Over voltage/Over current/Over temp;Meet 4KV surge immunity level (IEC6100-4-5);IP67design for outdoor installations;3 Years warranty;LED load less than 100% .type:1.1～10.0VDC control signalP type:PWN control signal(Internal or external).Z:A:Aluminum shell,class ⅠM:Aluminum shell,class Ⅱ*adjust the brightness of LED and energy saving, the users couldapply the external1.1～10.0VDC control signal(D type), or theexternal PWN control signal(P type) to adjust the output current.D type:1.1～P type:PWN control signal(Internal or external)Through the Dimming Function from ELN Series, in order toProducts* Universal AC input/Full range(Input 90~264Vac);* Protections;Short * * * * * D .* circuit/Over load/Over voltage/ Over current/Over temp;Meet 4KV surge immunity level (IEC6100-4-5);IP67design for outdoor installations;3 Years warranty;LED load less than 100% .type:1.1～10.0VDC control signal P type:PWN control signal (Internal or external).* adjust the brightness of LED and energy saving, the users could apply the external 1.1～10.0VDC control signal(D type), or the external PWN control signal(P type) to adjust the output current.D type:1.1～10.0VDC control signal P type:PWN control signal (Internal or external )Through the Dimming Function from ELN Series, in order to* Universal AC input/Full range(Input 85~305Vac);* Protections;Short * * * * * D .* circuit/Over load/Over voltage/Over temp;IP67design for outdoor installations;Meet 4KV surge immunity level (IEC6100-4-5);3 Years warranty;LED load less than 100%.type:1.1～10.0VDC control signal P type:PWN control signal (Internal or external ).ProductsUEH105UEL105LED DRIVER 100W Series* adjust the brightness of LED and energy saving, the users could apply the external 1.1～10.0VDC control signal(D type), or the external PWN control signal(P type) to adjust the output current.D type:1.1～10.0VDC control signalP type:PWN control signal (Internal or external )Through the Dimming Function from ELN Series, in order to* Universal AC input/Full range(Input 85~305Vac);* Protections;Short * * * * * * * * * * D .* circuit/Over load/Over voltage/Over temp;Built-in active PFC function,PF>0.96;IP67design for outdoor installations;OCP point adjustable through output cable or internal potential meter;Cooling by free air convection;Suitable for all kinds of LED lighting,street lighting,and moving sign applications;Built-in constant current limiting circuit (C.C.+C .V.mode);Meet 4KV surge immunity level (IEC6100-4-5);3 Years warranty;LED load less than 100% .type:1.1～10.0VDC control signal P type:PWN control signal (Internal or external).ProductsR&N1%V 01%V 0* adjust the brightness of LED and energy saving, the users could apply the external 1.1～10.0VDC control signal(D type), or the external PWN control signal(P type) to adjust the output current.D type:1.1～10.0VDC control signalP type:PWN control signal (Internal or external )Through the Dimming Function from ELN Series, in order toR&N2%V 02%V 02%VR&N2%V 02%V 02%V* Universal AC input/Full range(Input 85~305Vac);* Protections;Short * * * * * * * * * * D .* circuit/Over load/Over voltage/Over temp;Built-in active PFC function,PF>0.96;IP67design for outdoor installations;OCP point adjustable through output cable or internal potential meter;Cooling by free air convection;Suitable for all kinds of LED lighting,street lighting,and moving sign applications;Built-in constant current limiting circuit (C.C.+C .V.mode);Meet 4KV surge immunity level (IEC6100-4-5);3 Years warranty;LED load less than 100% .type:1.1～10.0VDC control signal P type:PWN control signal (Internal or external ).ProductsNote :"*" Safety Certification Issued* C.C. mode current is the largest representative of model adjust the brightness of LED and energy saving, the users could apply the external 1.1～10.0VDC control signal(D type), or the external PWN control signal(P type) to adjust the output current.D type:1.1～10.0VDC control signalP type:PWN control signal (Internal or external )R&N3%V。

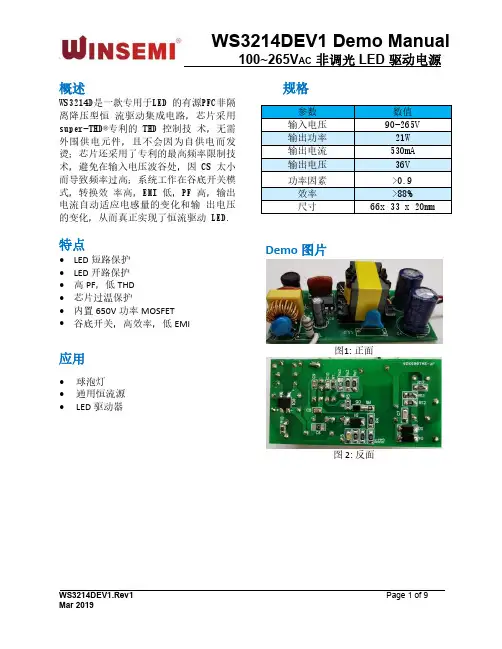

一：球灯系列：1：3×1W外形尺寸：长25*宽16*高13mm输入电压：100-240V AC频率：50/60HZ电流; <0.1A输出电流：0.32A恒流电压：7-12V效率：>0.75保护：可长时间短路，开路安规：隔离式符合CE标准适用灯具：1-3W球灯，玉米灯，筒灯等本产品采用美国IWatt主控IC制作，初次级完全隔离高精度恒流输出，有利于灯寿的提高，高效率，温升小，小体积，能通用市面上常用的球灯，玉米灯，筒灯等。

总功率可达到3W，可根据客户LED串并方式订制不同规格的驱动，体积不变，输出电压流可按要求订制，2：5×1W 6×1W 7×1W外形尺寸：长25*宽16*高13mm输入电压：100-240V AC频率：50/60HZ电流; <0.1A输出电流：0.32A恒流电压：15-21V效率：>0.75保护：可长时间短路，开路安规：隔离式符合CE标准适用灯具：5-7W球灯，玉米灯，筒灯等本产品采用美国IWatt主控IC制作，初次级完全隔离高精度恒流输出，有利于灯寿的提高，高效率，温升小，小体积，能通用市面上常用的球灯，玉米灯，筒灯等。

总功率可达到7W，可根据客户LED串并方式订制不同规格的驱动，体积不变，输出电压流可按要求订制。

3：5×1W 6×1W 7×1W外形尺寸：长33*宽21*高16mm输入电压：100-240V AC频率：50/60HZ电流; <0.1A输出电流：0.32A恒流电压：15-21V效率：>0.8保护：可长时间短路，开路安规：隔离式符合CE标准适用灯具：5-7W球灯，玉米灯，筒灯等本产品采用美国IWatt主控IC制作，初次级完全隔离高精度恒流输出，，有利于灯寿的提高，高效率，温升小，小体积，能通用市面上常用的球灯，玉米灯，筒灯等。

总功率可达到7W，完全按CE标准设计，可根据客户LED串并方式订制不同规格的驱动，体积不变，输出电压流可按要求订制，4：18W PAR灯驱动电源外形尺寸：长62.5*宽33.8*高21.5mm输入电压：100-240V AC频率：50/60HZ电流; <0.1A功率因数：>0.85输出电流：0.32A恒流电压：15-21V效率：>0.85保护：可长时间短路，开路安规：隔离式符合CE标准适用灯具：18W以内PAR灯等本产品采用美国IWatt主控IC制作，初次级完全隔离高精度恒流输出，高效率，有利于灯寿的提高，高效率，温升小，小体积，前级采用从动PFC设计，完全满足谐波要求，功率因数100V时大于0.92，220V也能大于0.85以上能通用市面上常用的9-18W PAR灯等。

UWP100-1M24V (107201190101)Product FeatureDimension(mm)100VAC-240VAC 47~63Hz 88%@240VAC, Full load >0.95<10%@230VAC, Full load Cold start <50A @240VAC(full load)1.3Amax@240VAC, Full load 270*61*25mm(L*W*H)IP67-25℃~ +60℃-40℃~85℃, 20-90%RH 90℃Metal 50,000h@tc:85℃±2%<120mVp-p >100,000 times14.17A/24VDC/100W UWP100-1M24V Tc LifetimeMaterialDimensionPacking Size IP Rating Working Temp.Storage Temp.; Humidity Switch Cycle 5 years Warranty Condition Efficiency Current Inrush Current Current/Voltage/PowerRipple Voltage Channel Voltage Tolerance Voltage FrequencyPower Factor THD Short CircuitOver CurrentAuto recovery when failure is removed<5.5A auto recovery when failure is removedOver Voltage <36VDC Shut down the output, After restart recovers automatically OthersModelOutputInputProtectionTechnical Parameters·Wide input voltage with active PFC,full loading output ·Ultra-thin design,save install space·Adapt to the harsh working environment ·Isolated design, safe and reliable·Protections: overload, over temperature short circuit, lightning protection etc.·Conformed with CE/CB/CCC/SELV certification.·The typical efficiency up to 88%·Protect level IP67·Warranty 5 yearsNet weight: 820g±5%/PCS; 20PCS/Carton; 17kg±5%/Carton; Carton Size: 325*315*195mm (L*W*H)Wall WasherLED TubeApplication6125127025250±10250±10Safety Standards EMC Eission EMC Immunity SurgeL-N:2kV,L,N-FG:4kVI/P-O/P:3000VAC/5mA I/P-FG:1500VAC/5mA O/P-FG:500VAC/5mA IEC/EN61347-1,IEC/EN61347-2-13,GB19510.1,GB19510.14EN50515,EN61000-3-2 Class C,IEC61000-3-3EN61000-4-2,3,4,5,6,8,11 EN61547,GB17625.1Withstand Voltage Safety &EMCWiring Diagram※ The contents of this manual are updated without prior notice. If the function of the product you are using is inconsistent with the instructions, the function of the product shall prevail.Please contact us if you have any questions.Cautions1 This product should cut off the input voltage and installed by a professional.2 Make sure that the output voltage and current of the power supply must meet the specifications of the lamp before installation.3 It is waterproof IP67,do not soak in water for a long time when using.4 The driver should be installed in a well space and environment.5 The sectional area of the conductor wire which connect to the driver and lamp should be enough (Recommended less than 4A/mm 2).6 Make sure all connections are correct and secure before powering up.7 If break down during use,it must be repaired by a professional or contact the supplier.Ambient Temperature(℃)L o a d (%)20406080100120-20-101020304050600Derating CurveUWP100-1M24V (107201190101)产品特点·宽电压输入，足功率输出·超薄设计，节约安装空间·适应严酷的工作环境·采用隔离式设计，安全可靠·具有防雷、过载、短路、过温等保护功能·符合CE/CB/CCC/SELV 认证·整机典型效率高达88%·防护等级达IP67·质保期5年技术参数洗墙灯LED硬灯条应用100VAC-240VAC 47~63Hz 88%@240VAC, 满载>0.95<10%@230VAC, 满载冷启动 <50A @240VAC(满载)1.3Amax@240VAC, 满载270*61*25mm(长*宽*高)IP67-25℃~60℃-40℃~85℃, 20-90%RH 90℃金属50,000h@tc:85℃±2%<120mVp-p >100,000次14.17A/24VDC/100W UWP100-1M24V Tc 寿命材质产品尺寸包装重量防水等级工作温度储存温度、湿度开关周期5年质保效率电流浪涌电流电流/电压/功率波纹电压通道电压公差电压频率功率因数THD 短路过流故障排除后自动恢复<5.5A 故障排除自动恢复过压<36VDC 关断输出，重启后恢复其它型号输出输入保护净重: 820g±5%/个; 20个/箱; 17kg±5%/箱; 外箱尺寸: 325*315*195mm (长*宽*高)产品尺寸(mm)6125127025250±10250±10安规与电磁兼容安全标准电磁兼容EMC 抗扰度浪涌耐压L-N:2kV,L,N-FG:4kVI/P-O/P:3000VAC/5mA I/P-FG:1500VAC/5mA O/P-FG:500VAC/5mA IEC/EN61347-1,IEC/EN61347-2-13,GB19510.1,GB19510.14EN50515,EN61000-3-2 Class C,IEC61000-3-3EN61000-4-2,3,4,5,6,8,11 EN61547,GB17625.1※ 本说明书内容如有更新，恕不另行通知。

铭纬电源　２００Ｗ２４Ｖ　开关电源　２４Ｖ８．３Ａ　使用说明
Ｌ　Ｎ　接市电２２０Ｖ交流输入
ＣＯＭ是直流输出负极　
＋Ｖ是直流输出正极　
这个是接地线
是接大地的
这个是直流输出微调　输出电压的正负１０％可调
产品特性：
１．ＬＥＤ显示屏开关电源采用脉宽调制（ＰＷＭ）开关技术设计，采用了低功耗电路设计，保证了电源的稳定性和和高效率．输入电压范围宽。

２．输入电压２２０Ｖ范围宽：１７５Ｖ￣２６５Ｖ
３．效率高达８３％以上．
４．ＬＥＤ开关电源具有，过压保护、短路保护、超载保护等功能。

５．产品允许存储温度宽：－４５￣＋８５摄氏度。

６．电源动态响应性能优异，保持了电源瞬态的稳定性，使ＬＥＤ灯光效果更好，寿命更长。

７．产品具有的抗干扰性保证了ＬＥＤ显示屏控制电路稳定工作，并且降低了ＬＥＤ的光衰。

８．该产品外表美观，体积小，重量轻，并有ＬＥＤ指示灯。

９．可靠性能　：平均无故障工作时间（ＭＴＢＦ）≥１００，０００小时。

LED驱动/开关电源测试一、基本原理基本原理如图1所示：如图1所示，仪器由模拟部分和数字部分组成。

模拟部分主要由传感器、程控放大器、采样保持器和A/D等电路组成。

数字部分包含微型计算机、数据存储器和显示部分组成。

被测电压信号通过电压传感器后，信号降低为弱电压信号，根据信号大小，由微型计算机控制，进行程控放大，并通过采样保持器，由模拟/数字转换器A/D 把电压转换成数字信号，并把数字信号传输至微型计算机，计算出电压真有效值（URMS）并把数值输出到显示器显示。

被测信号通过电流传感器后，信号转换为弱电压信号，同被测电压一样，经过程控放大、采样保持、A/D转换，在微型计算机里计算出电流真有效值（IRMS）后并显示。

电压真有效值（URMS）、电流真有效值（IRMS）、有功功率（P）、功率因数（PF）按如下公式计算：上式中N 为以周期内采样的点数（周期取决于被测信号的频率），Ui和Ii为某一采样时刻的数值。

二、技术指标1、测量范围和基本误差项目功能型号输入PM1050 精度PS2050S交流电压2V-300V ±（量程×0.25%+度数×0.25%）2V-300V ±（量程×0.25%+度数×0.25%）交流电流0.1mA-2000mA±（量程×0.25%+度数×0.25%）0.05mA-2000mA（量程×0.25%+度数×0.25%）交流功率0.1W-1500W ±（量程×0.25%+度数×0.25%）0.05W-600w （量程×0.25%+度数×0.25%）功率因数0.000-1 0.000-1频率(45-65)HZ (45-65)HZ输出电压0.5V-300V ±（量程×0.25%+度数×0.25%）0.5v-300v （量程×0.25%+度数×0.25%）电流0.001A-5.000A±（量程×0.25%+度数×0.25%）1mA-5000mA （量程×0.25%+度数×0.25%）功率0.1w-1500w 0.1W-1500W功能手动自动2、仪器供电要求 供电电压：200V ±10%电源频率：45Hz-65Hz 最大功率：15VA3、外形尺寸长×宽×高：350mm ×230mm ×130mm三 仪表显示功能设臵方法1、设臵说明1）.测量接线方法测量接线按下图接线。

图片来源：2020February明纬[MEAN WELL]成立于1982年，为世界标准交换式电源供应器领导品牌制造商之一。

目前在全球设有共三座生产基地（台湾、广州花都区、苏州）及五家财务独立之关联企业（台湾、美国、欧州、广州与苏州）。

明纬产品包含：AC/DC交换式电源、DC/DC转换器、LED防水电源、适配器（Adaptor）、电池充电器（Charger）以及DC/AC逆变器（Inverter）。

目前已超过10000种标准电源机型，广泛应用于医疗、工业自动化、电子、通讯、LED照明等领域。

明纬累积近40年经验，产品已经大量并广泛地被使用在LED显示屏,同时因其产品具备高信赖性及最佳性价比等特点，在客户端已经取得良好的品牌声誉及市场占有率。

多年来更致力于研发绿色节能电源产品。

美国明纬1研发团队不断精益求精，陆续推出新一代150~500W LED显示屏电源解决方案，电源均采用薄型化设计,可使得显示屏单元箱体设计更趋薄型和轻量化，便于运送安装；全系列产品更采用高效率节能线路设计，能有效降低电能耗用。

除提供单组及双组等多种机型选择之外，产品并符合UL、CUL、TUV、CCC、CB、CE等多项国际安规与电磁兼容测试标准与认证，适合于室内外LED电子广告牌、LED显示屏、小间距显示屏、LED字幕机以及LED电视墙等应用。

具备近40年的标准电源产品研发及制造经验，明纬公司拥有12大产品线，超过10000种标准电源产品，为客户提供【一站式】电源解决方案。

每一款产品从技术研发、设计、试作、设计验证(DVT)、设计品质测试(DQT)、选料、试产、认证、量产等，均通过严谨的设计与生产及品质管控程序与测试验证规范标准。

明纬在全球拥有200多家备库存之经销商，产品透过全球80多个国家地区。

样品于24小时内即可迅速提供，且没有最小订购量限制。

若您正在寻找高信赖度，品质稳定，价格合理、产品系列齐全的电源供应商，拥有最完整解决方案的明纬公司将是您的首选!苏州明纬台湾明纬广州明纬天河研发中心广州明纬花都产业园23ISO14000证书ISO9001证书ISO45001证书[MEAN WELL]的品牌意涵为[善意的标志， 品质的执着]。

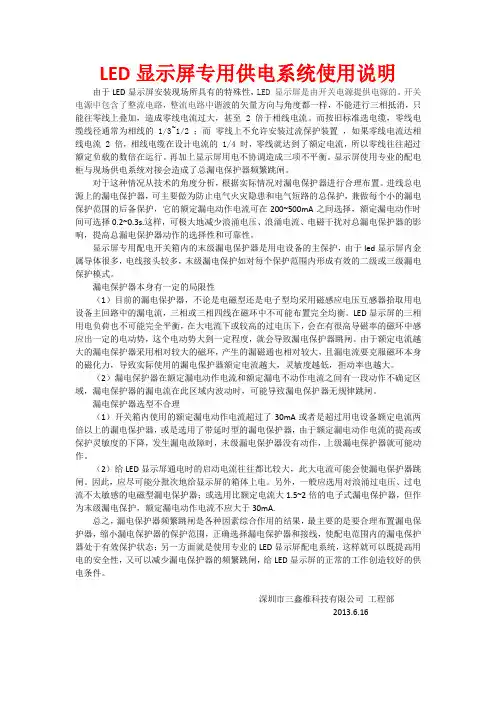

LED显示屏专用供电系统使用说明由于LED显示屏安装现场所具有的特殊性，LED 显示屏是由开关电源提供电源的。

开关电源中包含了整流电路，整流电路中谐波的矢量方向与角度都一样，不能进行三相抵消，只能往零线上叠加，造成零线电流过大，甚至 2 倍于相线电流。

而按旧标准选电缆，零线电缆线径通常为相线的 1/3~1/2 ；而零线上不允许安装过流保护装置，如果零线电流达相线电流 2 倍，相线电缆在设计电流的 1/4 时，零线就达到了额定电流，所以零线往往超过额定负载的数倍在运行。

再加上显示屏用电不协调造成三项不平衡。

显示屏使用专业的配电柜与现场供电系统对接会造成了总漏电保护器频繁跳闸。

对于这种情况从技术的角度分析，根据实际情况对漏电保护器进行合理布置。

进线总电源上的漏电保护器，可主要做为防止电气火灾隐患和电气短路的总保护，兼做每个小的漏电保护范围的后备保护，它的额定漏电动作电流可在200~500mA之间选择，额定漏电动作时间可选择0.2~0.3s.这样，可极大地减少浪涌电压、浪涌电流、电磁干扰对总漏电保护器的影响，提高总漏电保护器动作的选择性和可靠性。

显示屏专用配电开关箱内的末级漏电保护器是用电设备的主保护，由于led显示屏内金属导体很多，电线接头较多，末级漏电保护如对每个保护范围内形成有效的二级或三级漏电保护模式。

漏电保护器本身有一定的局限性（1）目前的漏电保护器，不论是电磁型还是电子型均采用磁感应电压互感器拾取用电设备主回路中的漏电流，三相或三相四线在磁环中不可能布置完全均衡。

LED显示屏的三相用电负荷也不可能完全平衡，在大电流下或较高的过电压下，会在有很高导磁率的磁环中感应出一定的电动势，这个电动势大到一定程度，就会导致漏电保护器跳闸。

由于额定电流越大的漏电保护器采用相对较大的磁环，产生的漏磁通也相对较大，且漏电流要克服磁环本身的磁化力，导致实际使用的漏电保护器额定电流越大，灵敏度越低，拒动率也越大。

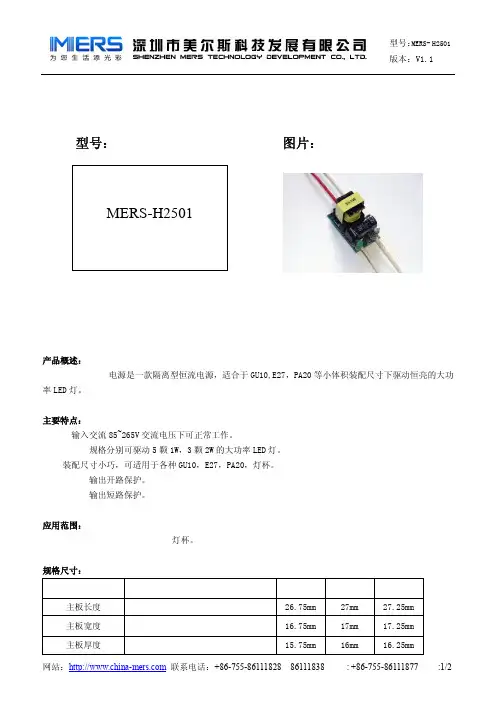

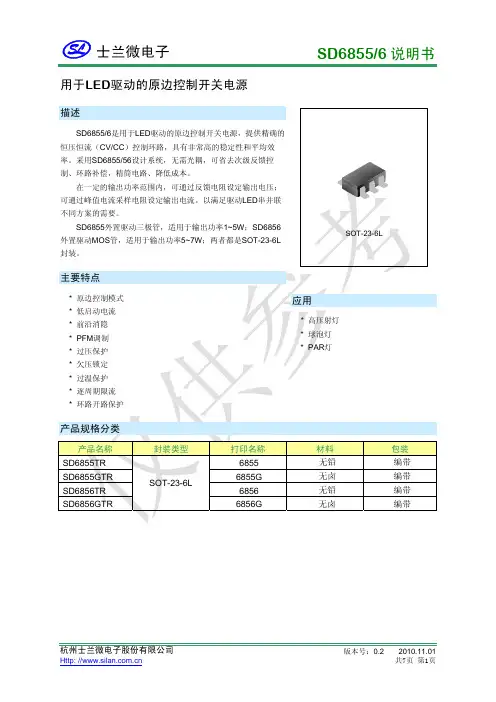

型号：图片：产品概述：M E R S -H 2501电源是一款隔离型恒流电源，适合于G U 10,E 27，P A 20等小体积装配尺寸下驱动恒亮的大功率L E D 灯。

主要特点：在输入交流85~265V 交流电压下可正常工作。

有系列规格分别可驱动5颗1W ，3颗2W 的大功率L E D 灯。

装配尺寸小巧，可适用于各种G U 10，E 27，P A 20，灯杯。

提供有输出开路保护。

提供有输出短路保护。

应用范围：用于G U 10,E 27，P A 20等L E D 灯杯。

规格尺寸：项目规格说明最小值典型值最大值主板长度 26.75m m 27m m 27.25m m 主板宽度 16.75m m 17m m 17.25m m 主板厚度15.75m m16m m16.25m m产品规格表：产品编号 电压输入 驱动能力 控制类型 接线方式 M E R S-H2501-C H-5*1W A C110/220V5颗1W串联 /外接线典型性能参数：性能项目 测试条件 最小值 典型值 最大值 输入电压范围 标称电压负载 100110/2202405*1W L E D恒定电流 标称电压负载 300m A320m A335m A5*1W L E D负载范围 9V16V18V最大无损范围：参数项目代表符号最小值最大值备注输入电压（直流）Vin_AC 0V 250V工作温度范围Twork -20℃50℃贮存温度范围Tstore -20℃80℃使用说明：本产品两端各有两条引线，两条白色引线一端为A C输入端，接电源输入；另一端两条红白线，分别L E D+为红色引线，是输出正端，接L E D灯正极，L E D-为白色引线，是输出负端，接L E D灯负极。

注意事项：n注1：在使用本电源时，请注意区分输入端和输出端,请正确接线,无误后才能通电；n注2：请先接好D C输出端的负载,确认无误,再开电源；如果开路通电,请关断电源后,必须等输出端储存的电能释放完后,再接L E D,否则可能烧坏L E D；n注3：标称的接灯数量是按标准的白光L E D计算，如果是其它颜色的L E D需折算成白光L E D数量。

LED驱动电源使用说明书杭州中恒派威电源有限公司V2.1目录一，结构部件 (2)二，安装接线 (3)三，注意事项 (4)四，保修说明 (4)一，结构部件Vo+Vo-AC 输入线DC 输出线ACN ACL GND恒流不可调光/定时调光电源Vdim/0-10V Vdim-Vaux/+12V Vo+Vo-AC 输入线调光线DC 输出线ACN ACL GND恒流可调光电源Vo+Vo-AC 输入线DC 输出线ACN ACL GND恒压单路输出电源Vo+Vo-AC 输入线DC 输出线ACN ACL GNDVo+Vo-恒压双路输出电源出线接口说明注意：不同电源外形请以实物为准，输入输出线极性请详细核对电源铭牌相关标识。

二，安装接线1，安装操作须具备相关资历或接受过相关专业培训的人员执行。

2，工作环境须与电源Datasheet一致，并且不含腐蚀气体、腐蚀液体，确保本电源能在规定的负载条件下使用。

3，电源的安装尺寸详见电源Datasheet，机身上设有安装固定孔，支持φ3~φ5的安装螺钉，安装使用螺钉将电源牢靠地固定在固定孔位上。

4，交流输入线连接：测试输入电网的L线（火线）、N线（零线）、PE线（安全地线）电气特性，确保电网电压符合电源要求，断开电网供电；按照L线（电网输入）对应ACL（电源输入接口线）、N线（电网输入）对应ACN（电源输入接口线）、PE线（电网输入）对应PE（电源输入接口线）的接线规则，将线缆连接在一起。

5，直流输出连接：电源的V+与灯具的输入线正极、电源的V-与灯具的输入线负极相连接；恒压两路输出的建议采用如下两种连接方式： 两路输出平均连接负载，从而使得两路输出线上的电流均衡，且不会超过单路输出线所能承受的最大电流；两根输出线的输出端正负极并联连接，再连接负载，从而保证输出线流过的电流不会超过其能承受的最大电流。

6，调光线连接：调光信号线Dim+与外接直流源正极，调光信号线Dim-与外接直流源负极相连接。
