S 、D 、T 、Q 系列开关电源
□ 采用进口元器件，可靠性高；内置滤波器，抗干扰性能好；直流纹波小，工作效率高；
设计软启动电路，交流浪涌电流限制；散热好，工作温度低，使用寿命长；输入电压范围宽，符合全球使用标准:绝缘性能好，抗电强度高；
具有短路、过载、过压保护功能；满负荷高温烧机，老化测试。
□ □ □ □ □ □ □ □ 100%
EMI 产品特点
S-15W 技术数据
S-25W
技术数据
051
052
S-35W 技术数据
S-50W 技术数据
S 、D 、T 、Q
系列开关电源
S-60W 技术数据
S-75W
技术数据
053
054
S-100W 技术数据
S-120W 技术数据
S 、D 、T 、Q
系列开关电源
S-145W 技术数据
S-150W
技术数据
055
056
S-200W 技术数据
S-201W 技术数据
S-240W 技术数据
S-250W 技术数据
S 、D 、T 、Q
系列开关电源
057
058
S-320W 技术数据
S-350W 技术数据。
GZMCW高频开关直流电源屏使用操作手册湖南科明电源有限公司(一) 概述GZMC(W)系列直流电源柜可用于发电厂、变电所、通讯部门，工矿企业作不间断直流控制，保护电源，继电保护和电磁操作机构分合闸电源等各类低压设备用电，也可用于一般工厂、企业变配电室，发电站作直流分合闸电源，应急灯光照明等，并可按用户要求配备双路交流电源进线，另一路可自动切换投入，以提高供电的可靠性。
(二) 功能及特点本装置由电源整流充电系统，配电馈线系统，电池系统及附加保护装置等单元组成。
整流充电单元系智能高频开关整流成套装置，控制系统采用美国MOTOROLA公司的MC68HCO5系列单片机作为主控制模块，大量运用了微带原理及线性快速反馈系统。
通过CPU双重控制电路的控制、检测、采样、退出等实现CPU死机保护，控制模块具有自诊断功能，使控制模块因自身原因造成系统异常时能自动(或手动)进入系统紧急状态（转入较安全的浮充状态），还能实现对电力模块的运行状态进行实时监控及故障反馈，使其本身具备了较高可靠性。
电力模块采用先进的尖峰抑制器件及EMI滤波电路，由全桥整流电路，将三相交流电整流为直流，再由DC/DC高频变换电路（300KHZ）把所得的直流电逆变成稳定可控的直流输出。
电流保护采用双臂式全向保护电路，避免了开关电路本身所存在的偏磁，逆变桥臂直通等影响。
保证模块瞬态过程（负载突变、短路、参数浮移等）中工作的稳定性，控制电路采用了双电压环（输出电压、电感电压）及峰值电流环三环反馈系统，具有很高的功态响应速度和系统稳定性，同时对于均流控制采用双重均流控制，使模块自适应PWM均流控制均流（通过控制器），电力模块既可受控于控制模块输出设定值，又可独立工作在设定的自控状态。
电力模块本身既可单机自控工作完成各种基本功能，又可并联组合工作在控制模块控制状态，完成组合输出，实现集中监控，确保智能高频开关整流装置系统运行的双重保险。
充电系统电气工作原理框图如图1所示：图 1(三) 使用条件1、海拔高度≤2000m2、相对湿度≤90%3、环境温度 -15～+45摄氏度4、工作环境室内安装5、无剧烈振动与冲击6、无强电磁干扰7、无严重扬尘，无易燃、易爆、易腐蚀气体、导电尘埃、无严重霉菌。

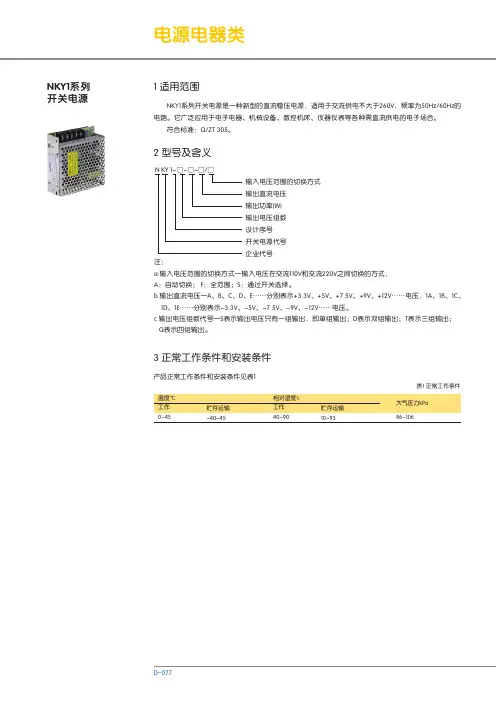

NKY1系列开关电源NKY1系列开关电源是一种新型的直流稳压电源，适用于交流供电不大于260V，频率为50/60Hz的电路。
它广泛应用于电子电器、机械设备、数控机床、仪器仪表等各种需直流供电的电子场合。
符合标准：Q/ZT 305。
Hz N KY 1-□-□-□/□输入电压范围的切换方式 输出直流电压 输出功率(W) 输出电压组数 设计序号 开关电源代号 企业代号注：a.输入电压范围的切换方式—输入电压在交流110V和交流220V之间切换的方式，A：自动切换； F：全范围；S：通过开关选择。
b.输出直流电压—A、B、C、D、E……分别表示+3.3V、+5V、+7.5V、+9V、+12V……电压，1A、1B、1C、 1D、1E……分别表示-3.3V、-5V、-7.5V、-9V、-12V……电压。
c.输出电压组数代号—S表示输出电压只有一组输出，即单组输出；D表示双组输出；T表示三组输出； Q表示四组输出。
产品正常工作条件和安装条件见表1-40~4510~93表1 正常工作条件1 适用范围2 型号及含义3 正常工作条件和安装条件NKY1-S-25NKY1-S-351111.81314.818.5233.24.255.26.36.37.38.310.40.9NKY1-S-40NKY1-S-50NKY1-S-60NKY1-S-100NKY1-S-145NKY1-S-150NKY1-S-200NKY1-S-240NKY1-S-250NKY1-S-300NKY1-S-320NKY1-S-350NKY1-S-400NKY1-S-5002535405060100145150200240250300320350400500578101220253040404050505060802.133.54.258.51212.516.520182526293341.51.11.51.82.12.54.566.58.31010.412.512.514.61720.8111.833303040404050505050606060100100120120120NKY1-T-30NKY1-T-40NKY1-T-40NKY1-T-40NKY1-T-50NKY1-T-50NKY1-T-50NKY1-T-50NKY1-T-60NKY1-T-60NKY1-T-60NKY1-T-100NKY1-T-100NKY1-T-120NKY1-T-120NKY1-T-12035337543556106101010111.5112.52.5255111.52.530.50.50.510.50.510.50.50.510.50.51NKY1-D-30NKY1-D-30NKY1-D-50NKY1-D-50NKY1-D-60NKY1-D-60NKY1-D-100NKY1-D-100NKY1-D-120NKY1-D-12030505060601001001201202.2664310612623454 主要参数及技术性能112D型号NKY1-S-3206060100100100120120120180180250NKY1-Q-60NKY1-Q-100NKY1-Q-100NKY1-Q-100NKY1-Q-120NKY1-Q-120NKY1-Q-120NKY1-Q-180NKY1-Q-180NKY1-Q-2504613711108102020122142256112243.510.510.511160.51111110.51注：e：安全标准T：满足德国TUVEN60950(IEC950 UC1950)标准。

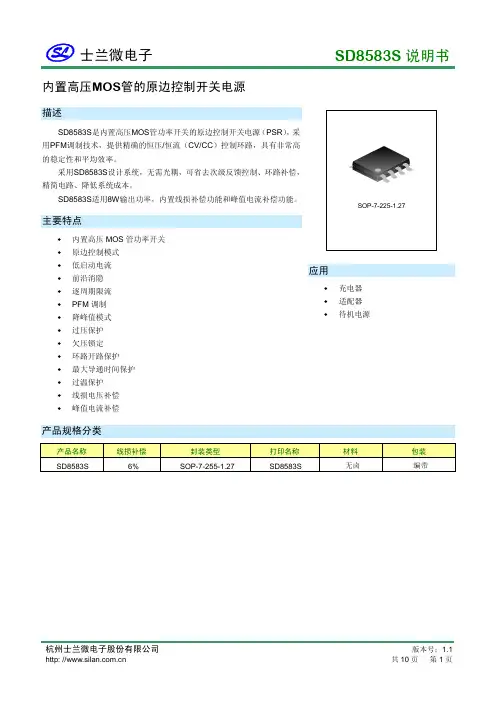

内置高压MOS管的原边控制开关电源描述SD8583S是内置高压MOS管功率开关的原边控制开关电源（PSR），采用PFM调制技术，提供精确的恒压/恒流（CV/CC）控制环路，具有非常高的稳定性和平均效率。
采用SD8583S设计系统，无需光耦，可省去次级反馈控制、环路补偿，精简电路、降低系统成本。
SD8583S适用8W输出功率，内置线损补偿功能和峰值电流补偿功能。
主要特点♦内置高压MOS管功率开关♦原边控制模式♦低启动电流♦前沿消隐♦逐周期限流♦PFM调制♦降峰值模式♦过压保护♦欠压锁定♦环路开路保护♦最大导通时间保护♦过温保护♦线损电压补偿♦峰值电流补偿应用♦充电器♦适配器♦待机电源产品规格分类内部框图管脚排列图CDC ISEN DrainDrain管脚说明管脚号 管脚名称 I/O 功 能 描 述1 VCC P 供电电源；2 FB I 反馈电压输入端；3 CDC I 输出线损补偿端；4 ISEN I 峰值电流采样端； 5、6 Drain O 高压MOS 管漏端； 7GNDG地。
极限参数（除非特殊说明，T amb=25°C）MOS管电气参数（除非特殊说明，T amb=25°C）电气参数（除非特殊说明，VCC =18V，Tamb=25°C）参数温度特性-12.0-8.0-4.0012.0温度(°C)启动电流 (μA )-40-2020406080120启动电流vs. 温度温度(°C)启动电压(V )启动电压vs. 温度温度(°C)关断电压 (V )关断电压vs. 温度温度(°C)恒压阈值 (V )恒压阈值vs. 温度1008.04.015.016.017.018.020.021.0-40-20020*********1006.07.08.09.011.012.0-40-2020406080120100 3.303.503.904.104.50-40-20020*********10019.010.0 3.704.30功能描述SD8583S是离线式开关电源集成电路，是内置线损补偿和峰值电流补偿的高端开关电源控制器。

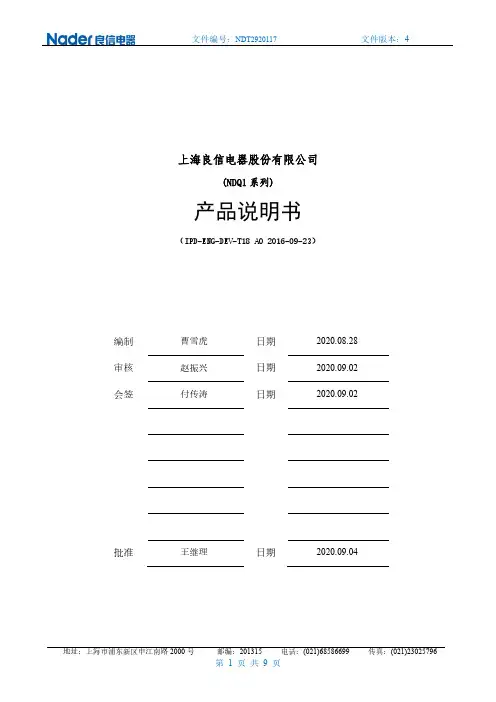

上海良信电器股份有限公司(NDQ1系列)产品说明书（IPD-ENG-DEV-T18 A0 2016-09-23）编制日期审核日期会签日期批准日期曹雪虎赵振兴付传涛2020.08.282020.09.022020.09.02王继理2020.09.04修订记录版本修订原因/内容实施日期编制人审核人批准人0新增2016-06-29高旭刘庆鲁周波1 NDQ1-400的安装尺寸修正2016-09-19高旭刘庆鲁周波2 按新国标修改标识2017-05-21高旭赵振兴周波3 使用类别更改2020-03-28 曹雪虎付传涛王继理4 三书核对2020-08-18 曹雪虎赵振兴王继理1．用途NDQ1系列（63A-800A）自动转换开关电器（CB级）适用于交流额定工作电压63-225壳架400V及以下400-800壳架415V 以下，额定频率50Hz，额定电流16A至800A的紧急供电系统中两路电源间的自动转换，以确保重要负荷（如消防负载）工作的连续、安全、可靠。
广泛应用于医院、商场、银行、化工、高层建筑、军事设施、消防等不允许断电的重要场所。
本产品符合GB/T 14048.11《低压开关设备和控制设备第6-1部分：多功能电器转换开关电器》，等同采用IEC 60947-6-1：符合《高层民用建筑防火规范》、《建筑设计防火规范》、《应急照明设计指南》、《民用建筑电气设计规范》等。
2．型号及含义ND Q 1 - /结构形式：Z-整体式、F-分体式极数：3-3P、4-4P额定电流：10A~800A控制方式：R-自投自复、S-自投不自复、F-发电机模式壳架等级额定电流：63A、100A、225A、400A、630A、800A设计代号自动转换开关电器企业代号3．工作条件3.1 正常使用条件3.1.1 周围空气温度NDQ1本体运行环境温度范围为-25℃～+70℃，存储环境温度范围为-55℃～+85℃。
3.1.2 海拔安装地点的海拔高度不超过2000m。

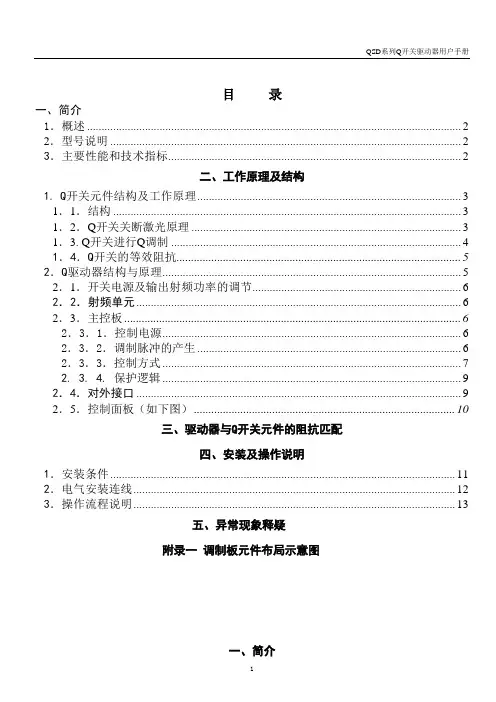

目录一、简介1．概述 (2)2．型号说明 (2)3．主要性能和技术指标 (2)二、工作原理及结构1.Q开关元件结构及工作原理 (3)1．1．结构 (3)1．2．Q开关关断激光原理 (3)1．3. Q开关进行Q调制 (4)1．4．Q开关的等效阻抗 (5)2．Q驱动器结构与原理 (5)2．1．开关电源及输出射频功率的调节 (6)2．2．射频单元 (6)2．3．主控板 (6)2．3．1．控制电源 (6)2．3．2．调制脉冲的产生 (6)2．3．3．控制方式 (7)2. 3. 4. 保护逻辑 (9)2．4．对外接口 (9)2．5．控制面板（如下图） (10)三、驱动器与Q开关元件的阻抗匹配四、安装及操作说明1．安装条件 (11)2．电气安装连线 (12)3．操作流程说明 (13)五、异常现象释疑附录一调制板元件布局示意图一、简介1．概述QSD系列Q开关驱动器是针对不同的应用领域精心设计的高品质的声光Q开关（Acousto-Otipc Q-switch）驱动电源，它能接受外部的控制信号，产生相应的射频信号并施加到Q开关元件进行激光有无控制及波形调制。
驱动器包括QSD5027，QSD5040，QSD7527，QSD7540等型号，可驱动电气参数相匹配的不同厂家的声光Q开关元件。
以专业电力电子制造商的优势，凭借着独特的控制方式和调试技术，QSD系列Q开关驱动器性能稳定，工作可靠性高，多项技术指标达到或超过国外同类产品水平。
驱动器输出射频功率稳定，输出波形失真很小，数控激光切割机驱动电气相匹配Q开关元件时，驻波比非常小。
驱动器内集成了功能强大的三种控制方式，还有功能完善和配置方便的外部接口。
因而,能兼容各类常用驱动器，具有极强的通用性。
驱动器的M1控制方式具有独特的首脉冲抑制功能，它能缓慢地“打开”Q开关，有效地抑制第一个调制脉冲释放的峰值功率，消除标刻加工中常见的俗称为“火柴头”现象，使每一个标刻点的深度更均匀。

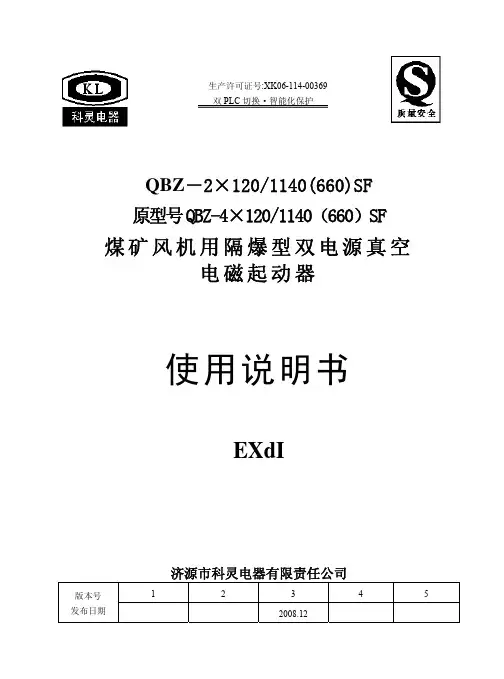

生产许可证号:XK06-114-00369双PLC切换·智能化保护QBZ－2×120/1140(660)SF原型号QBZ-4×120/1140（660）SF煤矿风机用隔爆型双电源真空电磁起动器使用说明书EXdI济源市科灵电器有限责任公司1 2 3 4 5 版本号发布日期2008.12公 司 简 介济源市科灵电器有限责任公司是集各类防爆电器产品研发、制造、销售、服务为一体的集团化公司。
总公司位于济源市科技工业园区，占地面积29000平方米，建筑面积16000平方米，总投资2000余万元，年产各类高低压防爆开关10000余台，年产值1.5亿。
为济源市重点工业企业。
公司于2002年被河南省科技厅认定为高新技术企业，同时为济源市产学研基地和西安电子科技大学产学研基地，济源市合同守信用单位，并通过了ISO9001、2000质量体系认证。
公司产品共有10大系列30余个品种，均取得了防爆合格证、安全标志准用证和生产许可证。
公司投资控股的西安科灵自动化科技有限公司，位于西安高新技术开发区 企业一号公园，总投资1025万元，主要从事矿用高新技术产品的研发及高低压永磁及固封断路器的制造。
公司遵循“科技为本，灵动发展”的战略思想，以“诚信经营、不断创新”的经营理念，始终专注和服务于矿用电气产品的开拓与发展，并立志推动中国煤碳开采事业进步!煤矿风机用隔爆型双电源真空电磁起动器——双PLC自动切换装置一、用途及使用条件：1、用途QBZ-2×120/1140（660）SF煤矿风机用隔爆型双电源真空电磁起动器（以下简称起动器）适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ，额定电压1140V或660V的线路中，对三相鼠笼式电动机起动、停止进行控制和保护，并可在停止时进行换向。
该起动器是针对煤矿井下大量使用的对旋式风机或单风机，实现采掘工作面双风机双电源， 并可自动切换。

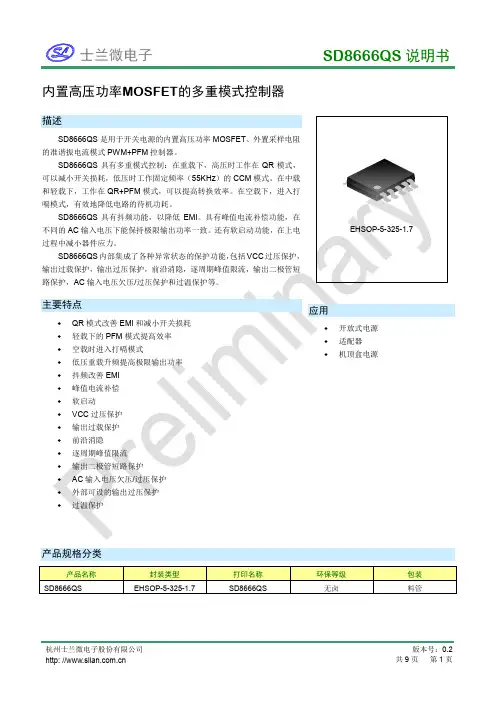

内置高压功率MOSFET的多重模式控制器产品规格分类典型输出功率能力内部框图电气参数(内置功率MOSFET部分，除非特殊说明，T=25︒C)amb重模式控制，具有抖频、峰值电流补偿、软启动功能，还集成各种异常状态的保护功能。
SD8666QS可减少外围元件，增加效率和系统的可靠性，适用于反激式变换器。
多种控制模式SD8666QS具有多重模式控制。
在重载条件下（VFB>2V），系统会有两种工作状态，当输入电压低时，工作在CCM 模式，此时为PWM控制，固定频率55KHz，当输入电压高时，工作在DCM模式，此时工作在QR模式，可以减小开关损耗，最大频率限制在69KHz。
随着负载降低，在中载和轻载条件下（1.3V<VFB<2V），工作在QR+PFM模式，最大限制频率开始降低直到最低频率23KHz，期间谷底开通仍然存在，可以提高转换效率。
在空载和极轻负载条件下（VFB<1V），进入打嗝模式，有效地降低待机功耗。
SD8666QS具有低压重载升频功能，输入电压低于100V时，重载条件下，（VFB>2.4V），频率随FB电压增加而升高，提高低压的极限输出功率。
如图1所示。
过图 2. VCC过压保护的波形图输出过载保护当输出发生过载时，FB电压会升高，当升到FB过载保护点4.2V时，且再经过过载保护延时90ms后，功率MOSFET 关断，VCC电压开始下降；当VCC电压降到关断电压8V时，电路重新启动。
输出过载保护的波形如图3所示。
滤波4上的电阻上的CS电压连续4个周期都大于1V时，就判定输出二极管短路。
此时功率MOSFET关断，且进入锁定状态。
当AC输入电压断开，VCC电压下降至锁定点5V时，才能解除锁定状态；当AC输入电压重新上电后，系统将重新启动。
AC输入电压欠压保护在功率MOSFET导通时，辅助绕组电压为负，DEM管脚钳位为0V。
SD8666QS通过设定外部检测电阻，检测DEM 管脚流出的电流。
奇声q001说明书一、什么是奇声奇声q001?奇声功效即视听系统中运用的放大器，用于家庭影院视听系统中，功放齐全。
AV功放一般具有前置、中置、环绕等5到7个声道功率输出，有的带有杜比定向逻辑环绕解码器或AC-3解码器、DSP数码声场处置、调频/调幅数字调谐收音功用，还具有多种音频输入输出接口，有些功放还有SVIDEO视频四针接口，各种功用能够用遥控器停止控制，运用一分便当。
二、奇声q001说明书中的几个重要参数:1、输入灵敏度，是指功放所需*小输入信号电平，它是要求将音源信号放大到足够推动后级功放所需要的必要条件。
2、谐波失直度，这是功放一项极重要的指标，谐波失真是非线性失直的一种，它是放大器在工作时的非线性特征所引起的，失直结果是产生了新的谐波分量，使声音失去原有的音色，严重时声音发破、刺耳。
另外，谐波失直还有奇次和偶次之分，奇次谐波会使人烦躁，反感，容易被人感知。
有些功放听起来让人感到烦躁，感觉疲劳，这是失直较大所引起的。
对功放影响的就是失真度，一般高保真要求谐波失真在0.05%以下，越低越好。
除了谐波失真外，还有互调失真，交叉失直，削波失直，瞬态失直，相位失直等，它们是影响功放质量的罪魁祸首。
三、奇声q001使用说明:1、长时间不使用本机，请将电源插头从插座上拔下来。
2、可用少许中性洗涤剂清洁本机，切勿用天那水、酒精等化学物品。
3、不要让本机靠近大功率音箱或将它们放在同一台面上，以免影响本机工作。
4、请将本机置于通风干燥处，勿放置在靠近热源、机械振动、潮湿和多尘的环境。
5、装有液体的杯子或花瓶之类的物品不要放在本机上面，以免因漏液引起触电或火灾。
6、本机使用开关电源，电压范围~100V-240V，请确认当地电网电压在本机工作电压范伟内。
7、本机从较冷的地方移至较暖的地方，激光头可能会结露，导致不能正常工作。
如遇此情况，请将电源打开1小时后，便可正常工作。
8、打开电源前，请确认各种连接线与电源线已完全正确地连接，并将与本机相连的功放音量调至最小，待正堂播放后再根据需要调节音量，以免埙坏功放。
STM23Q集成式步进电机用户手册上海安浦鸣志自动化有限公司版本:1.001/07/2011版本:1.0 01/07/2011目录1 产品介绍 (4)1.1 特性 (4)1.2 功能框图 (5)1.3 安全须知 (6)2 开始前的准备 (7)2.1 安装上位机软件 (7)2.2 安装集成式电机 (7)2.3 选择合适的电源 (8)2.3.1 选择电源电压 (8)2.3.2 选择电源电流 (9)3 安装及接线 (12)3.1 连接电源 (12)3.2 通信接线 (13)3.2.1 用RS-232连接到PC (13)3.2.2 RS-422/485的通信接线 (14)3.2.3 分配地址 (16)3.3 输入与输出 (17)3.3.1 连接器引脚图 (17)3.3.2 STEP & DIR 数字输入信号 (18)3.3.3 EN 数字输入信号 (19)3.3.4 模拟量输入 (20)3.3.5 可编程输出 (20)4 软件配置 (22)4.1 软件菜单 (22)4.1.1 文件下拉菜单 (22)4.1.2 驱动器下拉菜单 (22)4.1.3 帮助菜单 (23)4.2 驱动器型号及固件版本 (23)4.3 电机参数配置（集成式电机） (24)4.3.1 运行电流 (24)4.3.2 加速/减速电流 (24)4.3.3 空闲电流 (24)4.3.4 空闲电流延时 (25)24.3.5 负载惯量 (25)4.3.6 电子阻尼/抗中频共振 (25)4.3.7 波形平滑 (25)4.4 控制模式及输入输出设置 (26)4.4.1 方向脉冲模式 (26)4.4.2 速度模式 (29)4.4.3 SCL 模式 (31)4.5 编码器功能 (33)4.6 上传/下载 (34)5 操作示例 (35)6 错误代码 (37)7 参考资料 (38)7.1 机械尺寸 (38)7.2 技术规格 (39)7.3 力矩速度曲线 (41)7.4 SCL 指令参考 (42)7.5 散热 (43)8 联系 MOONS’ (45)本用户手册所述内容仅适用于以下机型：3版本:1.001/07/20114版本:1.001/07/20111 产品介绍感谢您选择鸣志STM23Q 集成式电机产品。
CXD-Q8 通道放大器快速入门指南术语及符号说明“警告！”一词表示有关人身安全的说明。
如果不遵照这些说明，可能会导致人身伤亡。
“小心！”一词表示有关可能造成设备损坏的说明。
如果不遵照这些说明，可能会导致损坏设备，这种损坏不在质保范围内。
“重要信息！”一词表示对于成功完成某一步骤至关重要的说明或信息。
“注意”一词用于指示其他有用信息。
三角形内有箭头的闪电状符号可提醒用户，产品外壳内存在未绝缘的“危险”电压，可能对人体构成电击的风险。
等边三角形内有感叹号的目的是为了提醒用户注意本手册中重要的安全、操作和维护说明。
重要信息！:请阅读包含在放大器产品包装中的安全说明 TD-000420-20。
关于本文件注！:本《快速入门指南》根据放大器的出厂基本配置制定。
如要了解自定义配置的详细说明，请参阅CXD-Q用户指南 (TD-001522)。
本文件涵盖了您使用放大器与Q-SYS系统和操作相连接的基本说明。
本文件包括四种不同的放大器。
四种放大器的通用名是CXD-Q。
它们的名称分别是CXD8.4Q、CXD8.4Qn、CXD8.8Q和CXD8.8Qn。
用机架安装放大器Array 1. 使用八颗螺丝（包装中未提供）将放大器固定在机架上，前面四颗，后面四颗。
— 图 1 —TD-000476-05-A*TD-000476-05*2TD-000476-05-A连接下列连接器位于放大器的后面板上。
请参阅图 2，以查找本节所讨论的连接位置。
Q-SYS Q-LAN 连接将放大器 LAN A ，并且如果冗余网络可用，包括 LAN B ，与 Q-LAN 网络连接起来。
（图 3）参阅您的Q-SYS 文件，以了解网络要求和连接详情。
输入Qn 型号没有模拟输入，它只能通过 Q-LAN 网络获得音频输入。
1. 将音频线路接头插入您的设计所要求的每个欧式连接器（本品提供的）中。
您可以采用平衡输入（图 4）或非平衡输入（图 5）。
2. 将连接器插入合适的插座（可路由的输入端 1 到 8）图 6。
百度文库- 让每个人平等地提升自我！GZMCW高频开关直流电源屏使用操作手册湖南科明电源有限公司(一) 概述GZMC(W)系列直流电源柜可用于发电厂、变电所、通讯部门，工矿企业作不间断直流控制，保护电源，继电保护和电磁操作机构分合闸电源等各类低压设备用电，也可用于一般工厂、企业变配电室，发电站作直流分合闸电源，应急灯光照明等，并可按用户要求配备双路交流电源进线，另一路可自动切换投入，以提高供电的可靠性。
(二) 功能及特点本装置由电源整流充电系统，配电馈线系统，电池系统及附加保护装置等单元组成。
整流充电单元系智能高频开关整流成套装置，控制系统采用美国MOTOROLA公司的MC68HCO5系列单片机作为主控制模块，大量运用了微带原理及线性快速反馈系统。
通过CPU双重控制电路的控制、检测、采样、退出等实现CPU死机保护，控制模块具有自诊断功能，使控制模块因自身原因造成系统异常时能自动(或手动)进入系统紧急状态（转入较安全的浮充状态），还能实现对电力模块的运行状态进行实时监控及故障反馈，使其本身具备了较高可靠性。
电力模块采用先进的尖峰抑制器件及EMI滤波电路，由全桥整流电路，将三相交流电整流为直流，再由DC/DC高频变换电路（300KHZ）把所得的直流电逆变成稳定可控的直流输出。
电流保护采用双臂式全向保护电路，避免了开关电路本身所存在的偏磁，逆变桥臂直通等影响。
保证模块瞬态过程（负载突变、短路、参数浮移等）中工作的稳定性，控制电路采用了双电压环（输出电压、电感电压）及峰值电流环三环反馈系统，具有很高的功态响应速度和系统稳定性，同时对于均流控制采用双重均流控制，使模块自适应PWM均流控制均流（通过控制器），电力模块既可受控于控制模块输出设定值，又可独立工作在设定的自控状态。
电力模块本身既可单机自控工作完成各种基本功能，又可并联组合工作在控制模块控制状态，完成组合输出，实现集中监控，确保智能高频开关整流装置系统运行的双重保险。
QCPLC-Q资料说明一.功能数字量馈出监控仪通过程序设定和数字量反馈信号来控制馈出。
在正常运行情况下，馈出量不变。
当反馈信号异常，做出正确的反应，相应位有馈出信号，并通过监控模块发出告警。
二.指标参数QCPLC-Q的主要技术条件及技术指标如表A ， B所示：表A 技术条件三.外型结构和安装尺寸主视图俯视图安装说明：可先在屏体内部选定一块长*宽约为135mm*70mm的长方形区域，注意此区域应使其具有的接线方便的特点，分别在长方形的四角上钻出直径约为5mm的圆孔，使用螺丝将其固定于上，在安装壳体低部，还设有可以安装在宽为35mm的导轨安装槽，也可以直接安装在导轨上，在安装过程中，请尽量远离热，潮，高压放电，等易造成产品损坏的部位，由于该设备的检测连线直接连接到各种高压的端子上，存在着短路危险和高压危险，请一定要使用随机配套的保护端头。
注：保护端头的作用是避免检测线连接到高压端时发生的短路或者其他异常情况下对检测线和QCPLC-Q进行保护。
使用该QCPLC-Q的时候必须和保护端头配套使用。
四.接口特性数字量馈出装置QCPLC-Q的主要接口包含以下几种类型：1.电源接口：为QCPLC-Q提供电源。
需辅助开关电源24V。
2.馈出输出接口：馈出量输出接口。
8路继电器输出，8路为晶体管输出。
3.通讯接口：提供QCPLC-Q和监控模块的通讯接口。
绝缘巡检仪的接线图如下：接口说明：1脚和10脚为公共点。
3、5、7、9脚为一组输出。
12、14、16、18脚为一组输出。
27脚为RS485的+28脚为RS485的-五.设计参考电源一般情况下，推荐辅助电源的电源取自合闸。
30脚为24V电源的GND，29脚为24V的正。
六.使用说明本产品使用高速模拟开关和AVR单片机，可使绝缘巡检仪一直处于高速巡检状态，具有10位模数AD转换，可精确计算绝缘阻值。
RS485通讯可修改站址，波特率，支路数，绝缘电阻值。
同时具有低功耗，高速等优点。
声光Q开关电源使用说明书（适用于QSD5027、QSD7527）桂林市飞鹰激光应用技术有限公司欢迎您使用我公司生产的QSD系列Q开关电源。
在使用QSD系列Q开关电源之前，请您务必仔细阅读本使用手册。
本手册适用于QSD系列标准产品。
对于用户有特殊要求的特制产品，请仔细阅读手册中另附的特别说明。
请您打开包装箱，核对随机附件。
电源线一根15芯计算机针式插头一只Q9插头一套目录一、简介 1 1．概述 (1)2．型号说明 (2)3．主要性能和技术指标 (2)二、工作原理及结构. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 31.Q开关元件结构及工作原理 (3)1．1．结构 (3)1．2．Q开关关断激光原理 (3)1．3. Q开关进行Q调制 (5)1．4．Q开关的等效阻抗 (5)2．Q电源结构与原理 (6)2．1．开关电源及射频功率的调节 (7)2．2．射频单元 (7)2．3．主控单元 (8)2．3．1．控制电源 (8)2．3．2．控制方式 (8)2．3．3．调制脉冲及出光控制有效电平的设置122. 3. 4. 保护逻辑 (12)2．3．4．1．超温保护 (12)2．3．4．2．外控保护 (12)2．3．4．3．反射保护 (13)2．4．对外接口 (13)2．5．控制面板 (17)2．5．1．数显表……………………………… ..172．5．2．RUN/STOP指示灯 (17)2．5．3．ALARM（报警）指示灯 (18)2．5．4．TEST（测试）指示灯 (18)2．5．5．M1、M2、M3 指示灯 (18)2．5．6．按键说明 (18)2．5．7．电源开关 (20)三、电源与Q开关元件的阻抗匹配20四、安装及操作说明211．安装条件 (21)2．电气安装连线 (21)3．操作流程说明 (23)五、异常现象释疑................................................. .. 23 附图 (26)QSD系列Q开关电源用户手册一、简介1．概述QSD系列Q开关电源是针对不同的应用领域精心设计的高品质的声光Q开关（Acousto-Otipc Q-switch）驱动电源。
它能接受外部的控制信号，产生相应的射频信号并施加到Q开关元件进行激光有无控制及波形调制。
电源包括QSD5027，QSD7527等型号，可驱动电气参数相匹配的不同厂家的声光Q开关元件。
以专业电力电子制造商的优势，凭借着独特的控制方式和调试技术，QSD系列Q开关电源性能稳定，工作可靠性高，多项技术指标达到或超过国外同类产品水平。
电源输出射频功率稳定，输出波形失真很小，驱动电气相匹配Q开关元件时，驻波比非常小。
电源内集成了功能强大的多种控制方式，还有功能完善和配置方便的外部接口。
因而，能兼容各类常用电源，具有极强的通用性。
电源的M1控制方式具有独特的首脉冲抑制功能，它能缓慢地“打开”Q开关，有效地抑制第一个调制脉冲释放的峰值功率，消除标刻加工中常见的俗称为“火柴头”现象，使每一个标刻点的深度更均匀。
电源配置有独特的测试功能，能脱离上位机独立地工作，这使得对光路的测试和调整更方便。
同时，电源结构紧凑，外形美观大方。
诸多优点使得它广泛应用于激光标刻，激光医疗设备及其它激光加工领域。
QSD系列Q开关电源用户手册2．型号说明QSD5027 X X X X供电方式代号（H：AC220V L：AC110V 默认值为H）设计序号谐振频率（如27代表27MHZ）输出最大功率（如50代表50W）产品名称代号（QSD系列Q开关电源）3．主要性能和技术指标1）输出最大射频功率QSD5027 X X X X :50W。
如有特殊要求,请在订货时说明。
2）驻波比小于： 1.3 。
3）输入电网电压可选：(订货时声明)AC220V ±15% 或 AC110V ±15% 。
4）接受标准TTL电平作出光控制信号，出光有效电平(高/低)可设定。
5）M1，M2，M3三种控制方式可选择。
6）调制脉冲可由内部产生或外部输入，调制脉冲重复频率和释放时间可调。
7）机内有过热保护、射频输出端短路/开路保护、外控保护等功能，有一报警信号输出到外控口。
8）射频输出包络线上升时间小于700纳秒，下降时间小于QSD系列Q开关电源用户手册120纳秒。
二、工作原理及结构1. Q开关元件结构及工作原理1．2．Q开关关断激光原理Q开关是激光光学系统中一个重要光学元件，它通过阻断或不阻断光的谐振通道来抑制或允许激光脉冲产生。
（参阅图二）。
在不给压电换能器施加射频信号时，Q开关的石英晶体保QSD系列Q开关电源用户手册持其原有的常规特性，由宝石棒发射出来的平行光直接透过石英晶体,经后反光镜反射再穿过石英晶体，返回宝石棒，形成正常的谐振，允许激光输出。
一旦给压电换能器施加射频信号, 压电换能器在石英晶体内产生超声波，超声波压迫石英晶体使它原有的特性发生变化，透过石英晶体的光线的折射角度亦发QSD系列Q开关电源用户手册图三典型出光控制示意图（低电平出光）1．3. Q开关进行Q调制施加射频信号期间，激发激光进程停止，此时宝石棒仍然受泵浦光源的照射，继续吸收并储存能量，因而其中积累了大量能量。
一旦撤除射频信号，光路谐振通道回复，激光器将在短时间内释放出峰值功率巨大的激光脉冲（参阅图四）。
在出光期间，有目的地给Q开关元件施加上一系列射频脉冲群，周期性的关断和释放激光，是从平均功率相对低的激光器中获得脉宽窄、峰值高的激光脉冲的绝妙手段。
这种波形控制方式通常称为Q调制。
图四典型Q调制控制方式示意图1．4．Q开关的等效阻抗QSD系列Q开关电源用户手册40M），调节L或C，总可以使X等于零，于是Z等于R，等效于纯阻性50欧电阻,Q开关元件、传输导线、Q电源三者阻抗一定要匹配，详见2.2。
2．Q电源结构与原理Q电源是一种驱动Q开关元件工作的专用电源。
它根据外部控制信号将相应的射频信号施加到Q开关元件上，完成激光有无控制及波形调制。
Q电源由以下五个部分组成：（参阅图六）1、开关电源。
2、射频单元。
3、主控单元。
QSD系列Q开关电源用户手册2．1．开关电源及输出射频功率的调节开关电源给射频单元提供电源。
开关电源输入电压为AC220V±15%或AC110V±15%（出厂时已配置为其中的一种），一般情况下，用户不应调节开关电源，以免影响射频功率的大小。
2．2．射频单元为了防止射频干扰泄漏，射频单元密封在一个金属盒里。
它产生频率为27MHZ或27.125MHZ的射频信号，并在主控单元的控制下，输出相应射频包络序列波，从而控制Q开关元件的工作。
射频单元出现过热、输出端短路或开路时会向主控板发出保护信号使驱动单元动作，无射频信号输出。
QSD系列Q开关电源用户手册射频单元的频率精度很高，波形失真小。
因而驱动纯阻性50Ω的Q开关元件时，电气参数匹配得很好，驻波比很小。
但是，如果Q开关元件、传输导线的波阻抗与射频单元不匹配，射频反射与驻波比会变大，必须调整Q开关元件的波阻抗使它与电源相匹配，否则，射頻反射过大，将会使电源进入保护。
注意：必需用50欧特性阻抗的同轴电缆连接电源和Q开关元件。
2．3．主控单元主控单元是电源的控制中枢，包括控制电源、调制脉冲的产生、控制方式及保护逻辑等四部分电路。
它接受来自面板和外控接口的信号，控制和保护射率单元的工作，同时，它把电源运行的状态信号输到面板和外控接口。
2．3．1．控制电源控制电源为一个多组输出的开关电源，它给主控板提供了VCC、+12V、-12V、+5V等工作电源。
2．3．2．控制方式M1控制方式M1方式是一种带有Q调制功能和首脉冲抑制的控制方式（参阅图七），通过菜单的P001项可将当前控制方式设定为M1方式。
在出光控制信号（图七中为低电平）有效期间，电源输出的射频信号会自动迭加上一串调制脉冲信号进行波形调制。
调制脉冲周期为T2，释放时间为T3，首脉冲抑制宽度为T1。
其QSD系列Q开关电源用户手册中，T1包括落笔延时T b及首脉冲缓下降时间T f两部分（参阅图八）。
选择“数字调制”时，调节面板上的△、▽键即可以改变调脉制冲的重复频率。
通过菜单的bXXX项可设定落笔延时T b， FXXX项可设定首脉冲缓下降时间T f。
通过菜单的dXX项可设定释放时间T3。
QSD系列Q开关电源用户手册在出光控制信号有效之前，射频信号施加了相对长的时间，因而宝石棒内积累了相对多的能量，因此，第一个激光脉冲的峰值功率比后序脉冲的高得多（参阅图四），第一个烧蚀点深度也比后序的深得多，出现俗称“火柴头”的现象。
这是传统电源很难解决的问题。
因此，QSD系列电源引入首脉冲抑制功能。
从出光控制信号有效的第一个沿起，射频包络线在T1时间内缓慢下降，使Q开关元件缓慢打开，抑制第一个激光脉冲的峰值功率，使首脉冲的峰值功率跟后序脉冲的相等，消除“火柴头”现象，使标刻深度均匀。
释放时间T3在2~20uS范围可调（其中20uS时调制频率最高可到约35.0KHZ）。
出厂默认配置为：T2=5.00KHZ,T3=6Μs,T b=0,T f=150μS。
调节T2时，T b、T f、T3不改变。
M2控制方式M2是一种射频输出信号跟随出光控制信号的控制方式。
参阅图八，图中控制信号的出光有效电平为低电平。
对于M2方式，射频输出信号快速跟随控制信号。
射频包路线上升时间小于700nS，下降时间不大于120nS。
号一旦变为有效电平，射频信号迅速出现并维持至控制信号再变为有效电平。
M3方式经常应用于塑料和木材等材料的加工场合。
2．3．3．调制脉冲及出光控制有效电平的设置QSD系列Q开关电源用户手册内部调制脉冲由主控板上的CPU产生。
调制脉冲的重复频率（调制频率）可由面板上的△、▽键来改变，又称“数字调制”；也可由外控接口输入电压，线性地调节调制脉冲（参阅图十一及表一）, 又称“模拟调制”，输入电压为5.0V时对应调制频率50.0KHZ。
通过菜单A001~A003项可选择采用“数字调制”或“模拟调制”，选择“低电平有效”或“高电平有效”。
具体描述见菜单功能说明。
出厂时默认设置为A003（高电平有效、数字调制）。
2. 3. 4. 保护逻辑当射频单元内部过热、射频反射较大或外保护接点开路时，保护单元动作出，保护逻辑将封锁射频输出，以保护射频单元的安全。
同时报警指示灯（ALARM）亮，向外控口输出报警信号。
2．3．4．1 超温保护由于某种原因造成电源内部温度升高达到70℃±5℃时，电源自动关断输出，并在外控口输出一TTL低电平保护信号，同时显示故障码E002。
2．3．4．2 外控保护本机在外控口预留一对外控保护接点（参阅图十一），保护接点短接时，电源正常工作；保护接点断开时，电源工作在保护状态，无射频输出，并在外控口输出一TTL低电平保护信号，同时显示故障码E001。
