第7章 图形用户界面GUI设计

  • 格式：ppt
  • 大小：2.38 MB
  • 文档页数：46

下载文档原格式

  / 46

合集下载

第7章_Java_awt 509修改 - 副本 (2)

第7章_Java_awt 509修改 - 副本 (2)

17
Frame类(框架)
Frame类是Container类的间接子类。当需要一个窗口时， 可使用Frame或其子类创建一个对象。窗口也是一个容器，
可以向窗口添加组件。窗口默认地被系统添加到显示器屏
幕上，因此，不允许将一个窗口添加到另一个容器中。 Frame是顶级窗口，可以显示标题，重置大小。当Frame 被关闭，将产生WindowEvent事件，Frame无法直接监听 键盘输入事件。
文字、图形、图象… 不能像标准组件一样被系统识别和承认，只起装饰作用。 不能响应用户的动作，不具有交互功能。
8
7.2 组件和容器
Java的图形用户界面的最基本组成部分是组件 （Component），组件是一个可以以图形化的方 式显示在屏幕上并能与用户进行交互的对象，例
如一个按钮，一个标签等。
给用户的技术。
目前Java主要提供了两个处理图形用户界面的类库： java.awt和javax.swing。
2
AWT：抽象窗口工具集（Abstract Windows Toolkit）， 其外观取决于具体的平台，可用于Java的applet和 application。 java.awt包中包含了一个完整的类集以支持GUI程序的设 计（重量级构件），比如组件、图形等。
7 7
界面元素
容器是用来组织其他界面成分和元素的单元。
可以形成容器的层次，构筑复杂结构 Window（Frame、Applet、Dialog ）
组件是图形用户界面的基本单位，它里面不再包含 其他的成分。
GUI组件是图形用户界面标准化的结果。 GUI组件的作用是完成与用户的交互。
用户自定义成分
Canvas Label TextField TextArea Scrollbar

图形用户界面设计GUI

图形用户界面设计GUI
*
第6讲 程序设计
第一章
*
主要内容
M文件 M文本文件 M函数文件 程序设计 顺序结构 选择结构 循环结构 M函数文件
*
*
MATLAB有两种工作方式：
交互式的命令行工作方式
M文件的程序工作方式
*
*
用MATLAB语言编写的程序，称为M文 件，是一个简单的ASCII码文本文件. M文件有两类： 命令文件(Script File) 函数文件(Function File) 新建M文件
*
*
猜数字：guess.m
游戏开始，会随机产生一个0-100之间的 一个整数。由参与者来猜这个数字是几。 每猜一次，系统都会提示“猜大了”，还是 “猜小了”，一共有10次机会，若10次都没猜对，就 Game over！
*
*
函数文件是另一种形式的M文件，每一个函数文 件都定义一个函数。事实上，MATLAB提供的标准 函数大部分都是由函数文件定义的。 例如 inv, abs和 sqrt，利用所给的输入，返回计算所要求的结果。 Y=abs(X) 函数是一个黑箱. 只有函数的输入和输出是可见 的，至于函数中的运算过程都是隐含的。
*
*
switch num case -1 disp(‘child'); case 0 disp(‘the young'); case 1 disp(‘adult'); otherwise disp(‘the old'); end
例：根据变量 num 的值来决定显示的内容。
1
2
*
*
在条件表达式中，通常都是由
*
*
1
2
数名和文件名必须相同。 函数可以有零个或更多个输入参量，也可以有零个或更多个输出参量。当有一个以上输出变量时，输出变量包含在括号内。例如，

第七讲MATLAB图形用户界面（GUI）设计

第七讲MATLAB图形用户界面（GUI）设计

第七讲MATLAB图形⽤户界⾯（GUI）设计第7讲MATLAB图形⽤户界⾯（GUI）设计图形⽤户界⾯（GUI, Graphical User Interface）是由图形控件构建的⽤于⼈与计算机交互信息的界⾯。

在图形⽤户界⾯上，⽤户可以根据界⾯上的提⽰信息完成⾃⼰的⼯作，⽽不需要记忆⼤量繁琐的命令，只需通过⿏标、键盘等便捷的⽅式与计算机交互信息、选择想要运⾏的程序、控制程序的运⾏、实时显⽰图形信息。

MATLAB创建的图形⽤户界⾯对象有三类：⽤户界⾯控件，如按钮、列表框、编辑框等；下拉菜单，如菜单、⼦菜单；内容菜单，如弹出式菜单。

⼀、命令⾏建⽴⽤户界⾯的⽅法1、创建控件命令：uicontrol调⽤格式：1）uicontrol(‘PropertyName1’,value1, ‘PropertyName2’,value2,……)功能：在当前图形⽤户的界⾯上，应⽤当前制定的属性值创建控件；2）h=uicontrol(‘PropertyName1’,value1, ‘PropertyName2’,value2,……)功能：在当前图形⽤户的界⾯上，应⽤当前制定的属性值创建控件，并返回控件的句柄；3）uicontrol(FIG, ‘PropertyName1’,value1, ‘PropertyName2’,value2,……)功能：在句柄FIG指定的图形⽤户界⾯上，创建控件；4）h=uicontrol(FIG, ‘PropertyName1’,value1, ‘PropertyName2’,value2,……) 功能：在句柄FIG指定的图形⽤户界⾯上，创建控件，并返回控件的句柄。

说明：函数中的PropertyName参数的参数值有：Push buttons（命令按钮）、sliders （滚动条控件）、Radio button（单选按钮）、Check box（复选框）、Edit text （可编程⽂本框）、Static text（静态⽂本框）、Pop_up menus（弹出式菜单）、listbox（列表框）、Toggle button（开关按钮）、Axes（坐标轴）、Panel（⾯板控件）、Button group（按钮组框）、ActiveX control（ActiveX 控件）。

第7章 图形用户界面GUI设计

第7章 图形用户界面GUI设计
属性名称 BackgroundColor 设置控件背景颜色 说明
Enable
FontName FontSize FontWeight ForegroundColor Position String
设置控件的使用状态，“on”表示选中
设置字体 设置字体大小 设置字体粗细 前景色，控件文本颜色，默认为黑色 控件对象的尺寸和位置 取值为字符串矩阵或数组，定义标题或选项内容
5．编写GUI回调函数（Callback）代码 打开“yunsuanqi.m”文件，找到相应的回调函数位置，编写 Callback代码。 （3）为“addition_pushbutton1_Callback”添加代码
（4）为其它3个按钮的回调函数添加代码
只需修改第3行代码，把“+”分别改成“-”、“*”、“/”即可。
5．编写GUI回调函数（Callback）代码 打开“yunsuanqi.m”文件，找到相应的回调函数位置，编写 Callback代码。 （1）为“input1_editText_Callback”添加代码
（2）为“input2_editText_Callback”添加代码
Function input2_editText_Callback(hObject,eventdata,handles) %代码与（1）中的代码完弹出式菜单”实现算法的选择。 在上述界面设计过程中，使用了 4 个按钮分别表示“加法”、 “减法”、“乘法”和“除法”，下面给出使用一个“弹出式菜单” 代替这4种运算的设计。
保存的同时会在当前路径下自动产生两个文件：一个是 “guiHello. fig”文件，另一个是“guiHello.m”文件。其中， “guiHello.fig”文件包含对GUI和GUI组件的完整描述，它也是 打开输出编辑器界面“guiHello.fig”窗口的文件； “guiHello.m”文件包含控制GUI的代码、组件的回调函数。 单击运行按钮，显示结果就是我们所设计的GUI功能界面， 如图所示。

Matlab图形用户界面GUI

Matlab图形用户界面GUI
18
六、对象浏览器
利用对象浏览器，可查看当前所创建的图形对象。从对象设计编辑器界面的工 具栏上选择，或者选择“View”菜单下的“Object Browser”选项，可以打开 对象浏览器。
图 7-9 对象浏览器
19
第二节 GUI向导设计
GUI的向导设计，简单地说，就是利用GUI设计工具集实现多种 控制对象的设计。本节我们将通过实例实践其具体操作过程。 【例7-1】 设计一个带有三个按钮和一个坐标轴的图形用户界面，当用 鼠标点击三个按钮时，分别在坐标轴内画sphere，和membrane三个图 形。peaks 创建控件 前面我们已经建立了带有一个坐标轴和三个按钮控件的图形界面， 这里就不赘述了，如前图7-3所示。 设置控件对齐方式 若控件排列不够整齐，当控件个数较少时，逐个调整尚可，但当控 件个数较多时，逐个调整将变得麻烦，费时，这时我们可以应用几何 位置排列工具对控件的位置进行调整。 首先要将待调整的控件同时选中。选中方法有两种：一是按住 “Ctrl”键，用鼠标左键逐一点击要调整的控件；二是按住鼠标左键 进行拖拽框选，然后点击工具栏上的打开几何位置排列工具窗口，再 点击下面的，使得所选的控件左对齐，点击“确定”后，界面设计编 辑器效果如图7-10所示。
通常状态下，弹出式菜单以矩形的形式出现，矩形中 含有当前选择的选项，在选项右侧有一个向下的箭头来表 明该对象是一个弹出式菜单。当指针处在弹出式菜单的箭 头之上并按下鼠标时，出现所有选项。移动指针到不同的 选项，单击鼠标左键就选中了该选项，同时关闭弹出式菜 单，显示新的选项。
选择一个选项后，弹出式菜单的“Value”属性值为该 选项的序号。
单选按钮一般用于在一组互斥的选项中选择 一项。为了确保互斥性，各单选按钮的回调程序 需要将其它各项的“Value”值设为“0”。

第7章 GUI图形用户界面设计

第7章 GUI图形用户界面设计

Interruptible
取值为on或off
7.3.3 对 文件保存对话框：用于保存文件 颜色设置对话框：用于图形对象颜色的交互设置 字体设置对话框：用于字体属性的交互式设置 打印设置对话框：用于打印页面的交互式设置 打印预览对话框：用于对打印页面进行预览 打印对话框：用于打印参数设置 错误信息对话框：用于提示错误信息 帮助对话框：用于帮助提示信息 输入对话框 列表选择对话框 信息提示对话框 问题提示对话框 进程条 警告信息对话框
第7章 GUI图形用户界面设计
本讲目标
了解GUI设计的基本流程 掌握GUI控件的设计方法 掌握GUI中主要的函数结构
主要内容
1 2 GUI图形用户界面设计 GUI设计方法
3
4 5
用户控件的制作
用户菜单的制作
M文件的函数构成
7.1 GUI设计工具介绍
7.1.1 GUI的启动方法
启动GUI的方式
菜单编辑器（Menu Editor）：用来实现菜单的设计和编辑 位置调整工具（Alignment tool）：用于调节各控件对象之间的几何关系和位置
对象浏览器（Object Browsers）：用于浏览当前GUI应用程序中所有的对象信息
Tab顺序编辑器（Tab Order Editor）：用于调整所有控件对象的Tab键的切换顺序 M文件编辑器（M-File Editor）：用于编辑GUI应用程序中的函数文件

Type：取值为uicontrol，表明图形对象的类型 UserData：取值为空矩阵，用于保存与该控件对象相关的重要数据和信息； Visible：取值为on或off
（2）控件对象的基本控制属性
BackgroundColor：取值为颜色的预定义字符或RGB数值 Callback：取值为字符串，可以是某个M文件名或一小段MATLAB语句，当用户激活某个控件 对象时，应用程序就运行该属性定义的子程序 Enable：取值为on（默认值），inactive和off

图形用户界面GUI设计


6.3.4 正弦波合成器 【例6-3-4】设计一个正弦波合成器：输入3种正弦 波的频率值，绘制出它们合成后的波形图 。
② String—— 控件外观显示（字符串），在同一 GUI 中各个控件的 String 属性可以相同，同类 型控件的 String 属性默认为：控件名。根据 Push Button 的功能可以给它们设置更有可读性 的 String 属性，如：将图 6-4 的 GUI 中 2 个 Push Button 的 String 属 性 设 置 为 Draw Peaks 和 Draw LOGO。 ③ Fontname——字体（字符串）。 ④ Fontsize——字号（double）。 ⑤ Callback——回调函数（字符串，一般为M文件 名或MATLAB指令）是用户点击Push Button控 件时所执行的操作，它决定了Push Button控件 的功能。
6.2.5 Listbox 列表框 为限定性输入控件，在长方形文本显示区将 所有选项都显示出来，用户点击选择其中的某 一行或几行。 Listbox的主要属性有： ①String——控件外观显示（多行字符串）。 ②Max——最大可选项目数（正整数），默认值为 1 。当 Max≥2 时，用户可用【Ctrl】键加鼠标单 击来选中多项内容。 ③ Value—— 当前选取值（正整数行向量），其元 素对应着被选中项的序号。 Listbox 的输入常用以下指令读取： a = get ( handles.list1, ’Value’ )
本节只介绍几种常用的用户控件及其重要 属性的设置方法，其它控件的用法在 6.3 节的 GUI设计实例中体现。 6.2.1 Push Button按钮 Push Button控件显示为带有文字标识的矩形按 钮，用户使用鼠标点击时会显示出“按下”和 “释放”两种效果。 Push Button控件的属性主要有以下几种： ①Tag——控件标识（字符串），与控件一一对应 的名称，任何程序均可通过此标识来控制该控 件。

图形用户界面设计GUI


2020/12/17
17
编写函数tran()，实现直角坐标(x,y)与极坐 标(r,θ)之间的转换。
tran.m
function [r,theta] = tran(x,y) r =sqrt(x*x+y*y); theta =atan(y/x);
调用 tran函数
>> x=3;y=4; >> [r,t]=tran(x,y)
2020/12/17
9
动画效果
运用视觉暂留的现象，将静态图形制作成动画 两种方法： 1. 将多幅静态图存放到图形缓冲区（帧矩阵）内，
再逐一的播放出来。 getframe, movie 2. 利用图形对象的‘EraseMode’属性，更新运
动部分的图案，保持图形背景图案不变
• 示例
2020/12/17
elseif nargin==3 f=(a*b*c)/2;
end
2020/12/17
命令文件mydemo.m： x=[1:3];y=[1;2;3]; examp(x) examp(x,y') examp(x,y,3)
执行mydemo.m后的输出是： ans = 123 ans = 246 ans = 21
函数调用的一般格式是：
[输出实参表]=函数名(输入实参表）
>>[area, l]=fcircle(1)
2020/12/17
36
3 ．函数所传递参数的可调性
MATLAB在函数调用上有一个与众不同之处： 函数所传递参数数目的可调性。凭借这一点，一
个函数可完成多种功能。
linspace(d1,d2,n) linspace(d1,d2)
41
调用格式： disp(输出项) 注：输出项为字符串或矩阵。

MATLAB讲稿 图形用户界面设计(GUI)


②
使用属性查看器(Using Property Inspector) 布置控件； 定义文本框的属性； 定义坐标轴的属性； 定义按钮的属性； 定义复选框。
4. 菜单编辑器(Menu Editor) 利用菜单编辑器，可以创建、设置、修改下拉式菜单和 快捷菜单。选择 Tools 菜单下的 Menu Editor...子菜单，即 可打开菜单编辑器。
3. 用属性查看器设置控件属性 利用对象属性查看器，可以查看每个对象的属性值，也 可以修改、设置对象的属性值。 ① 打开属性查看器(Opening Property Inspector)
对象属性查看器的打开方式有四种： 从GUI设计窗口工具栏上选 择Property Inspector命令按钮; 选择View菜单下的Property Inspector菜单项； 在命令窗口中输入inspect； 在控件对象上单击鼠标右 键，选择弹出菜单的 Property Inspector菜单项。
菜单编辑器左上角的第四个与第五个按钮用于对选中的 菜单进行左移与右移，第六与第七个按钮用于对选中的菜单 进行上移与下移，最右边的按钮用于删除选中的菜单。
5. 对象浏览器(Object Browsers) 利用对象浏览器，可以查看当前设计阶段的各个句柄图 形对象。可以在对象浏览器中选中一个或多个控件来打开该 控件的属性编辑器。 对象浏览器的打开方式有： ① 从GUI设计窗口的工具栏上选择Object Browser命令按 钮; ② 选择View菜单下的Object Browser子菜单； ③ 在设计区域单击鼠标右键， 选择弹出菜单的 Object Browser。
2. 位置调整工具(Alignment tool) 利用位置调整工具，可以对GUI对象设计区内的多个 对象的位置进行调整。 位置调整工具的打开方式有两种： ① 从GUI设计窗口的工具栏上选择Align Objects命令按钮; ② 选择Tools菜单下的Align Objects...菜 单项，就可以打开对象位置调整器。 对象位置调整器中的第一栏是垂直方向的位置调整， 第二栏是水平方向的位置调整。 在选中多个对象后，可以方便的通过对象位置调整器 调整对象间的对齐方式和距离。

第7章 图形用户界面的设计与实现


MyFont对应的是12磅TimesRoman类型的黑体字，
其中指定字型时需要用到Font类的三个常量： Font.PLAIN, Font.BOLD, Font.ITALIC。
若需使用该Font对象，可利用Graphics类的
setFont( )方法：
g. setFont ( MyFont ); 若指定控件的字体效果，如按钮或文本框等， 可使用控件的方法setFont( )。设btn是按钮对象， 则语句： btn.setFont(MyFont);把该按钮上显示的
字体改为12磅的TimesRoman黑体字。
getFont( )方法将返回当前Graphics或组件对 象使用的字体。
例 7-2 AvailableFonts.java
import java.applet.*; import java.awt.*; public class AvailableFont extends Applet { GraphicsEnvironment gl = GraphicsEnvironment.getLocalGraphicsEnvironment( ); String FontNames[] = gl.getAvailableFontFamilyNames( ); public void paint(Graphics g) { Font current,oldFont; oldFont = g.getFont( ); for(int i=0;i<FontNames.length;i++) { current = new Font(FontNames [i],Font.PLAIN,10); g.setFont(current); g.drawString(current.getName( ),10+i%4*120,20+i/4*15); } g.setFont(oldFont); } }
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5．编写GUI回调函数（Callback）代码 打开“yunsuanqi.m”文件，找到相应的回调函数位置，编写 Callback代码。 （1）为“input1_editText_Callback”添加代码
（2）为“input2_editText_Callback”添加代码
Function input2_editText_Callback(hObject,eventdata,handles) %代码与（1）中的代码完全相同，即可获取第二个数
function pushbutton1_ ButtonDownFcn(hObject,eventdata,handles)
%
function pushbutton1_ KeyPressFcn(hObject,eventdata,handles)
%
7.2 GUI的创建
创建GUI主要包括设计 GUI（界面布局）、控件属性设置、回调 函数编写和保存运行等步骤。下面以简单四则运算器界面为例，说明 用GUIDE创建GUI的全过程。
7.1.5 回调函数
实现GUI的基本机制是对控件的Callback（回调函数）属性编程， 当在设计界面上选中一个控件后，选择菜单栏中的“View”→“View Callbacks”命令，或单击鼠标右键，从弹出的快捷菜单选择“View Callbacks”，就会出现“Callback”、“CreateFcn”、 “DeleteFcn”、“ButtonDownFcn”和“KeyPressFcn”子菜单， 这些选项都是用来编写回调函数的，其作用如下所示 。 CallBack：为一般回调函数，因不同的控件而不同。例如，按钮 被按下时发生、下拉框改变值时发生、sliderbar 拖动时发生等。 大 多数MATLAB程序代码都在这里编写，可实现诸多功能。 CreateFcn：在控件对象创建时发生(一般为初始化样式，颜色、 初始值等)。 DeleteFcn：在控件对象被清除时发生。 ButtonDownFcn：鼠标单击事件的回调函数。 KeyPressFcn：按键事件的回调函数。
Tag
取值为字符串，定义控件的标识值，任何程序都 通过这个标识值控制该控件
7.1.4 界面的存储及运行
单击输出编辑器窗口工具栏中的保存按钮，或者选择菜单 “File”→“Save as”命令，弹出“Save as”对话框，输入用户 定义的文件名，如输入guiHello。单击“保存”按钮，这时输出 编辑器界面变成名称为“guiHello.fig”的窗口，如图所示。
Static Text：静态文本框，仅用于显示说明文字
Pop-up Menu：弹出式列表，让用户从一列菜单项中选择一项 Axes：坐标轴，用于在GUI中添加图形或图像
7.1.3 控件功能与属性
2. 控件属性
每种控件都有一些可以设置的参数，用于表现控件的外形、功能及效果， 即属性。控件属性包括属性名和属性值，其名称和说明如表所示。
1．GUIDE的启动
选择MATLAB主界面菜单“File”→“New”→“GUI”命令，或点击工具 栏GUIDE图标，或直接在MATLAB命令窗口输入guide，都可弹出对话框 “GUIDE Quick Start”界面，如下图所示。
2．GUIDE的界面组成
“GUIDE Quick Start” 对话框包括两个选项卡：“ Create New GUI” （创建新的图形用户界面）和“Open Existing GUI”（打开已存在的图形用 户界面）。其中“Create New GUI”提供四种基本类型的GUI模板： Blank GUI（Default）：空白模板（缺省）。 GUI with Uicontrols：带有控件对象的GUI模板。 GUI with Axes and Menu：带有坐标轴与菜单的GUI模板。 Modal Question Dialog：问答式对话框的GUI模板。 通过这些模板可快速创建GUI。选定一种模板以后，它的预览效果显示在 右边的面板中。譬如选中“GUI with Uicontrols”，显示在面板中的预览效 果如下图所示。
5．编写GUI回调函数（Callback）代码 打开“yunsuanqi.m”文件，找到相应的回调函数位置，编写 Callback代码。 （3）为“addition_pushbutton1_Callback”添加代码
（4）为其它3个按钮的回调函数添加代码
只需修改第3行代码，把“+”分别改成“-”、“*”、“/”即可。
7.1.2 输出编辑器
在“GUIDE Quick Start”对话框中，点击“Create New GUI” 选项卡，选择“Blank GUI”选项，打开的就是带有空白GUI模板的 “输出编辑器”窗口，如图所示。
7.1.3 控件功能与属性
1．控件与组件的功能 输出编辑器中的控件大致可分为两种：一种为动作控件，鼠标 点击这些控件时会产生相应的响应；另一种为静态控件，是一种不产 生响应的控件，如文本框等。 Push Button：触控按钮，执行某种预定的功能或操作 Radio Button ：单选按钮，一组中只能选一个 Check Box ：复选框，一组中可选多个 Edit Text：文本编辑器，可使用键盘输入字符串，也可编辑
本章介绍图形用户界面的环境，以及GUI设计、用IDE界面环境
MATLAB中的图形用户界面开发环境 GUIDE（GUI Developer）提供了多种设计GUI的模板，并自动生成M文件框架， 用户可以在该框架内编写自己的函数代码，实现所需要的功能。
7.1.1 GUIDE的启动及界面组成
6．运行结果产生GUI功能界面 单击文件“yunsuanqir.m”工具栏的运行按钮，或单击名称为 “yunsuanqi.fig”窗口中工具栏的运行按钮，运行结果产生具有操作 功能的GU I界面，如图所示。
若在图中第一个编辑文本框中输入“450”，在第二个编辑文本 框 中 输 入 “ 567 ” ， 单 击 “ 加 法 ” 按 钮 ， 则 立 即 显 示 出 结 果 “1017”，如图所示。 至此完成了用 GUIDE 创建 GUI 的整个过程。
保存的同时会在当前路径下自动产生两个文件：一个是 “guiHello. fig”文件，另一个是“guiHello.m”文件。其中， “guiHello.fig”文件包含对GUI和GUI组件的完整描述，它也是 打开输出编辑器界面“guiHello.fig”窗口的文件； “guiHello.m”文件包含控制GUI的代码、组件的回调函数。 单击运行按钮，显示结果就是我们所设计的GUI功能界面， 如图所示。
1．打开输出编辑器
单击MATLAB主界面工具栏GUIDE图标，选择空模板“Blank GUI（Default）”选项，单击“OK”，即可打开GUIDE的输出编辑器 设计界面“untitled.fig”。 2．界面布局
添加需要的控件到输出编辑器“untitled.fig”窗口中的合适位 置，对多个同样的控件摆放整齐、设置间距，可以单击工具栏中的排 列“Align Objects”按钮，进行各种方式处理，并可用鼠标选中右 下角的版面大小控制句柄来缩放版面。
7.1.5 回调函数
回调函数（CallBack）包含在由GUIDE形成的M文件中，GUIDE 会自动生成相应的函数体、函数名。名称一般是控件“Tag+Call” 类型名，参数有3个（hObject、eventdata、handles），其中， hObject为发生事件的源控件，eventdata为事件数据结构（保留参 数），handles为传入的对象句柄（结构体类型）。具体格式如下： function pushbutton1_Callback(hObject,eventdata,handles) % function edit1_ CreateFcn(hObject,eventdata,handles) % function text1_ DeleteFcn(hObject,eventdata,handles) %
3．编辑控件的属性 利用属性查看器（Property Inspector）设置各个控件的参数。 （3）修改“Push Button”按钮的属性 第一个按钮：将“String”设置为“加法”，“Fontsize”设置为 15 ， “Tag”设置为“addition_pushbutton1”； 第二个按钮：将“String”设置为“减法”，“Fontsize”设置为 15 ， “Tag”设置为“subtraction_pushbutton2” ； 第三个按钮：将“String”设置为“乘法”，“Fontsize”设置为 15 ， “Tag”设置为“multiplication_pushbutton3” ；
属性名称 BackgroundColor 设置控件背景颜色 说明
Enable
FontName FontSize FontWeight ForegroundColor Position String
设置控件的使用状态，“on”表示选中
设置字体 设置字体大小 设置字体粗细 前景色，控件文本颜色，默认为黑色 控件对象的尺寸和位置 取值为字符串矩阵或数组，定义标题或选项内容
第四个按钮：将“String”设置为“除法”，“Fontsize”设置为 15 ， “Tag”设置为“division_pushbutton4” 。
上述属性修改完后，结果如图所示。
4．存储GUIDE输出编辑器界面
单击菜单栏中的保存按钮，在“Save as”对话框中输入文件名 “yunsuanqi”，单击“保存”按钮，则图的界面最上角的名称变为 “yunsuanqi.fig”。此时在当前目录下，MATLAB将自动生成 “yunsuanqi.m”和“yunsuanqi.fig”两个文件。

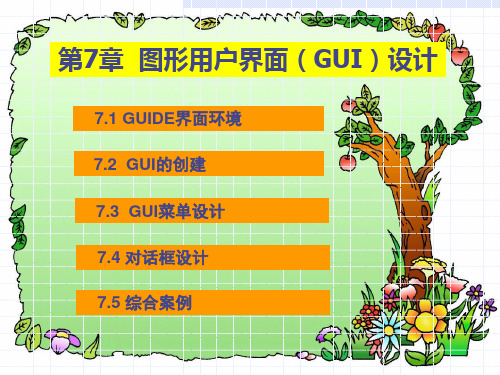

第7章 图形用户界面（GUI）设计
7.1 GUIDE界面环境
7.2 GUI的创建
7.3 GUI菜单设计 7.4 对话框设计 7.5 综合案例
