离心泵叶轮切割定律的应用

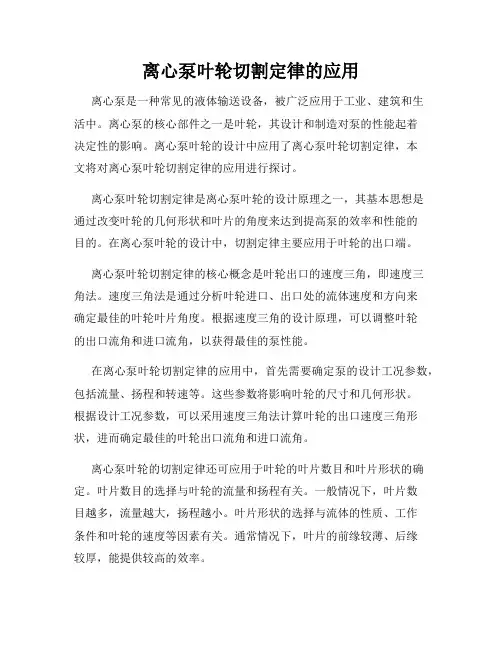

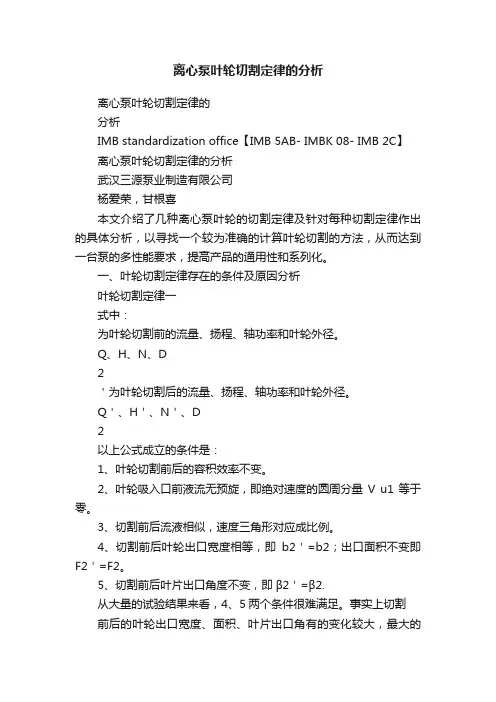

离心泵叶轮切割定律的分析离心泵叶轮切割定律的分析IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】离心泵叶轮切割定律的分析武汉三源泵业制造有限公司杨爱荣，甘根喜本文介绍了几种离心泵叶轮的切割定律及针对每种切割定律作出的具体分析，以寻找一个较为准确的计算叶轮切割的方法，从而达到一台泵的多性能要求，提高产品的通用性和系列化。

一、叶轮切割定律存在的条件及原因分析叶轮切割定律一式中：为叶轮切割前的流量、扬程、轴功率和叶轮外径。

Q、H、N、D2＇为叶轮切割后的流量、扬程、轴功率和叶轮外径。

Q＇、H＇、N＇、D2以上公式成立的条件是：1、叶轮切割前后的容积效率不变。

2、叶轮吸入口前液流无预旋，即绝对速度的圆周分量V u1等于零。

3、切割前后流液相似，速度三角形对应成比例。

4、切割前后叶轮出口宽度相等，即b2＇=b2；出口面积不变即F2＇=F2。

5、切割前后叶片出口角度不变，即β2＇=β2.从大量的试验结果来看，4、5两个条件很难满足。

事实上切割前后的叶轮出口宽度、面积、叶片出口角有的变化较大，最大的变化约为10%。

这样就降低了叶轮切割定律的计算精度。

在实际应用中往往进行保守切割，增加切割次数来确认要求的性能参数。

另外瑞士的苏尔寿公司针对以上存在的问题提出了的修正系数,即D2＇=D2＇+(D2－D2＇),该公司认为的修正系数安全可靠,在高效区运行时采用此法切割的叶轮特性曲线略高于要求的曲线。

以上方法在实际应用中较麻烦，而且要多次用试验验证计算结果。

因此有关文献针对不同比转数的泵提出了不同的计算方法,陈述事如下: 对于n s＜60的低比转速离心泵：（a）、叶轮切割后叶片的出口角β2可能因叶轮外径D2的减小而发生一些变化，但可以用锉销叶片出口端面的方法加以修正，认为β2＇=β2；(b)、锥形叶片出口端将会因切削而变厚，修锉叶片使它恢复到原形大小，可以认为切削叶前后叶片的排挤系数不变；（c）、对于n s＜60的叶轮可以认为叶轮是前后盖板平行的经流叶轮，因此可近似地认为叶轮切割前后的出口宽度不变。

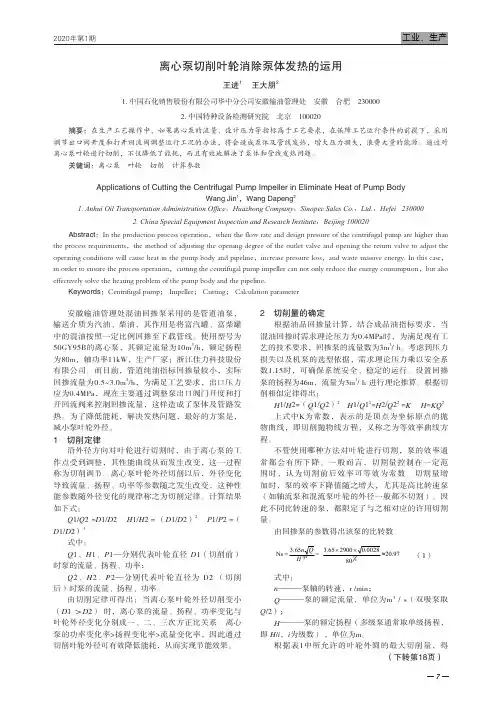

叶轮切割针对某一叶轮，可以切割其外径来改变性能，以下标2表示切割后尺寸和性能，下标1表示原来的性能，则切割前后的性能在相同转速下的变化如下：流量Q2/Q1=D2/D1；扬程H2/H1=(D2/D1)^2；功率N2/N1==(D2/D1)^3。

需要注意的是，上述公式只在一定范围内切割外径时成立，一般范围是不超过原直径的30%。

Q2/Q1=D2/D1：流量与直径成正比。

H2/H1=(D2/D1)^2：扬程与直径的平方成正比，因为直径与线速度成正比，而动能是与速度的平方成正比的。

N2/N1==(D2/D1)^3：功率与流量和扬程成正比，所以是与直径的3次方成正比。

叶轮口环的检修工艺泵在运转中，由于自然磨损、介质中含有固体颗粒、叶轮晃动等原因，使离心泵叶轮口环与密封环的径向间隙变大或出现密封环破裂的现象，起不到密封作用，造成大量回流，降低泵的实际流量。

检修叶轮口环时，首先应当检查密封环是否完好，然后测量其径向间隙。

径向间隙的测量方法，通常是用游标卡尺或千分尺（最好用千分尺）测量密封环的内径和叶轮口环的外径，两者之差即为径向间隙（半径方向间隙应取其一半）。

为了使测量准确，应当测量几个方向后，求平均值，以免密封环失圆，造成测得的数据偏大或偏小。

当径向间隙超过所规定的值时，一般采用换件修理。

对于挂有乌金的铜口环，当间隙磨大时，只需重新挂乌金，无需更换新口环。

当原有乌金无脱落现象，磨损量又不大时，可用补焊的方法修复。

补焊步骤如下：（1）刷去口环上的污物；（2）用5%的盐酸清洗一遍；（3）放到温度为90℃、浓度10%的烧碱中浸洗10分钟，然后取出放到90℃的清水中清洗；（4）补焊乌金，其方法是：把口环预热到100℃左右，用气焊熔掉口环上原有的乌金，然后用与原有的乌金同牌号的乌金制成的焊条，顺口环周围或纵长方向一道道堆焊上去（不得反复重焊）。

焊接完毕后，可进行机械加工，达到所要求的标准尺寸。

如乌金磨损很大或乌金已脱落，则要重浇乌金。

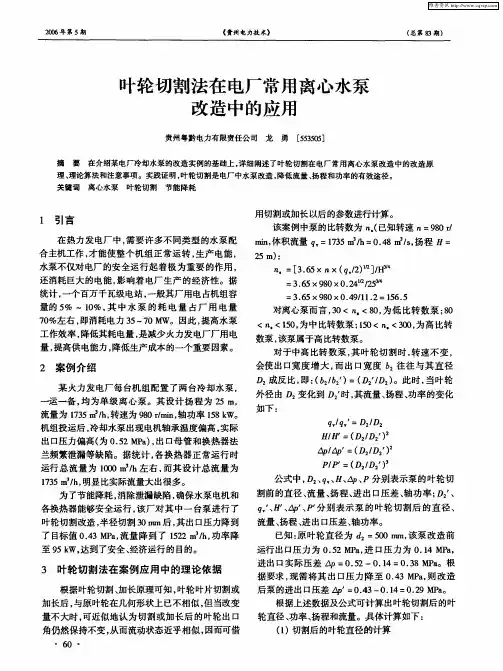

浅析离心泵叶轮切割定律及应用摘要：阐述离心泵叶轮切割定律。

通过对某炼油装置常一线离心泵的实际运行情况分析，发现常一线泵出口阀门开度极小，节流严重，导致机泵效率偏低。

为扩大该离心泵的使用范围，运用叶轮切割定律，对叶轮进行切割改造，将叶轮外径由368mm切割为330mm。

改造后，在满足工艺系统要求的使用性能的条件下，达到了节能降耗的目的，具有一定的推广意义。

关键词：离心泵叶轮切割应用前言某炼油厂常压装置常一线离心泵，近年来由于装置产品调整，常一线已无产品出装置，单纯作为回流泵使用。

此泵现有性能参数已经高于工艺所需要性能参数，为了减少不必要的能源浪费，调整该机泵性能参数，扩大使用范围，一般采用叶轮切割或者改变转速来满足使用要求。

对于已有的固定转速机泵，因电机转速恒定，改变转速需要增加变频调速装置，实施起来成本较高，而且增加变频器改变转速，影响电机风扇散热。

对于要求降低机泵的流量及扬程的，但工况稳定，无需频繁进行流量调节，采用叶轮切割就更加简单易行。

因此对常一线泵采用叶轮切割来调整流量和和扬程。

1.离心泵叶轮直径对特性曲线的影响转速固定的离心泵，有且仅有一条扬程-流量特性曲线。

离心泵特性曲线上的每一点都对应着一个工况，离心泵在最高效率点工况运行是最理想的。

但是考虑到用户需要的离心泵使用性能参数千差万别，不一定都在效率最高工况运行。

通常以效率下降5%~8%为界，离心泵在此范围内运行，效率下降不多，此段称为离心泵的工作范围[1]。

当离心泵转速固定时，离心泵的流量主要跟流体介质在叶轮进口处的几何参数有关，叶轮的进口直径、叶片进口安装角不变，离心泵的流量就基本确定。

但是由于叶轮切割前后，叶轮与蜗壳之间的间隙增大，这个间隙的大小直接影响到离心泵的效率。

其主要原因是间隙增大，导致滞留在蜗壳中的流体介质增加了，导致流量减小，效率降低。

图1:离心泵叶轮切割前后叶轮与蜗壳之间间隙为了扩大离心泵的工作范围，可以采用切割离心泵叶轮外径的方法，将工作范围由一条线变为一个面，如图2中的ABCD。

离心泵叶轮切割定律的应用辽阳石化分公司尼龙厂在2011年进行离心机更新换代后，对PW水量需求由原先32 m3/h提升至34 m3/h，扬程需由20 m提到23 m。

整体更换输送PW水的水泵供货时间较长，并且需要大量费用，为此决定对此离心泵进行改造，提高泵的工作能力，以满足生产的需要。

1 离心泵叶轮切割定律在我们国内泵行业，通常采用下面的公式来确定叶轮的切割量：对于低比转数的泵：对于中、高比转速的泵：式中：Q、H、P、D2—叶轮切割前泵的流量、扬程、功率及叶轮直径；Q’、H’、P’、D2’—叶轮切割前泵的流量、扬程、功率及叶轮直径。

2 根据叶轮切割定律计算叶轮直径原泵的参数如下所示：型号ECP50—125，流量qv=32 m3/h，H=20 m，n=2952 r/min，电机功率P电机=5.5 KW，N=3.44 KW，η=60%，Ne=gρqH/1000=1.74 KW，叶轮D2=128 mm，该泵为单级单吸泵。

比转速公式如下所示：式中的流量单位用m3/s，扬程用m，转速用r/min，对于双吸泵的叶轮流量除以2，多级泵扬程除以级数。

计算出泵的ns=107，查表1知该泵为中比转速泵。

切割定律只是近似定律，叶轮切割后，泵的效率一般都有些变化，只有在切割量较小时才可认为效率不变。

为使叶轮切割后，泵的效率不要降低过多，通常规定了叶轮的最大允许切割量（用相对值表示）。

叶轮的最大切割量与比转数nS 有关，下表列出了不同比转数泵的叶轮允许最大切割量。

先将叶轮由128改为135进行试计算，从表二看出该泵叶轮外径的最大切割量为15%，而叶轮外径切割量为5.47%，在允许范围内，将数据代入得出Q’=33.75 m3/h，H2’=22.3 m，P’=2.04 KW。

总功率用下面的功式计算其中ηv、ηhyd、ηm分别是容积效率、水力效率、机械效率，均取最小值以确保总在功率最大情况下不大于电机功率，查表3。

那么总功率P=2.04/（0.90*0.85*0.90*0.60）=4.94<5.5，其中0.90、085、0.90分别是容积效率、水力效率、机械效率，均取最小值以验证泵功率最大情况下不大于电机功率。

离心泵的切割定律(H1：H2)2=D1:D2 Q1:Q2=D1:D2从而可以看出叶轮的直径与扬程的平方成正比，与流量成正比。

叶轮直径越大扬程就越大，流量也越大，因为水流出的速度取决于叶轮旋转时产生的离心力和切线上的线速，直径越大，离心力和线速度就越大。

离心泵送水量越与真空度的关系：离心泵是离心力原理来完成抽水的，没有水时空转是会烧坏设备的。

抽真空要用真空泵或者一次抽真空二次抽真空的方法。

离心泵入口的真空度由三部分组成(建立泵入口处、吸入液面的方程即可得到)。

吸上高度，这个与流量无关，吸入装置的损失，与流量的平方成正文，建立泵入口处的动能头，与流量的平方成正比；其中第二项与第三项都与流量的平方成正比，因此泵进口处的真空度随流量的增加而增加。

水泵比转数定义公式与特性。

定义公式：在设计制造泵时，为了将具有各种各样流量、扬程的水泵进行比较，将某一台泵的实际尺寸，几何相似地缩小为标准泵，次标准泵应该满足流量为75L/s，扬程为1m。

此时标准泵的转数就是实际水泵的比转数。

比转数是从相似理论中得出来的一个综合性有因次量的参数，它说明了流量、扬程、转数之间的相互关系。

无因次量的比转数称为形式数，用K表示比转数ns = 3.65n√Q H 0.75 双吸泵Q取Q/2;多吸泵H取单级扬程; 如i级H取H/i ;式中n —转速(r / min) Q —流量(m3 / s); H —扬程(m);型式数K = 2 πn √Q 60 (gH) 0.75特性：同一台泵,在不同的工况下具有不同的比转数；一般是取最高效率工况时的比转数作为水泵的比转数大流量、低扬程的泵，比转数大；小流量、高扬程的泵，比转数小；低比转数的水泵，叶轮出口宽度较小，随着比转数的增加，叶轮出口宽度逐渐增加，这适应于大流量的情况；比转数标志了流量、扬程、转速之间的关系，也决定了叶轮的制造形状；离心泵比转数较低，零流量时轴功率小；混流泵和轴流泵比转数高，零流量时轴功率大；因此离心泵应关闭出口阀起动，混流泵和轴流泵应开启出口阀起动。
