水泵叶轮切割分析

水泵叶轮切割分析水泵叶轮是水泵中最关键的部件之一，其工作原理是通过叶轮旋转将液体抽送出去。

因此，叶轮的切割分析对于水泵的性能和效率有着重要的影响。

首先，叶轮的切割形状对水泵的性能有着直接的影响。

叶轮的切割形状通常可以分为封闭式和开放式两种形式。

封闭式叶轮的切割形状类似于一个圆盘，中间开有若干个叶片，这种形状适合于输送液体粘度较高、含有固体颗粒较多的情况。

而开放式叶轮的切割形状类似于一个圆环，只有外围开有叶片，这种形状适合于输送清水或者低粘度的液体。

叶轮的切割形状还会影响到水泵的静压和动压分布，进而影响到水泵的扬程和流量。

其次，叶轮的切割尺寸对水泵的效率和运行稳定性也有着重要的影响。

叶轮的切割尺寸主要包括叶片的角度、叶片的长度、叶片的宽度等参数。

叶片的角度决定了叶轮与进口流体的角度，直接影响到叶轮的进口流道形状和出口流体的动能转换效率。

叶片的长度和宽度决定了叶轮的流道面积，影响到叶轮的流量和扬程。

叶轮的切割尺寸一般需要经过流体动力学分析和叶轮磨损预测等步骤得到最优解。

最后，叶轮的材质选择和切割工艺也需要进行分析。

叶轮通常采用金属材质，如铸铁、不锈钢等。

材质的选择需要考虑叶轮的强度、耐蚀性、耐磨性等因素。

叶轮的切割工艺一般采用数控切割或者电火花切割等工艺，以保证切割的精度和表面质量。

综上所述，水泵叶轮的切割分析对于水泵的性能和效率有着重要的影响。

切割形状、尺寸、材料和工艺等因素都需要进行综合考虑，通过流体动力学分析和叶轮磨损预测等手段得到最优化的切割方案，以提高水泵的运行效率和稳定性。

叶轮切割针对某一叶轮，可以切割其外径来改变性能，以下标2表示切割后尺寸和性能，下标1表示原来的性能，则切割前后的性能在相同转速下的变化如下：流量Q2/Q1=D2/D1；扬程H2/H1=(D2/D1)^2；功率N2/N1==(D2/D1)^3。

需要注意的是，上述公式只在一定范围内切割外径时成立，一般范围是不超过原直径的30%。

Q2/Q1=D2/D1：流量与直径成正比。

H2/H1=(D2/D1)^2：扬程与直径的平方成正比，因为直径与线速度成正比，而动能是与速度的平方成正比的。

N2/N1==(D2/D1)^3：功率与流量和扬程成正比，所以是与直径的3次方成正比。

叶轮口环的检修工艺泵在运转中，由于自然磨损、介质中含有固体颗粒、叶轮晃动等原因，使离心泵叶轮口环与密封环的径向间隙变大或出现密封环破裂的现象，起不到密封作用，造成大量回流，降低泵的实际流量。

检修叶轮口环时，首先应当检查密封环是否完好，然后测量其径向间隙。

径向间隙的测量方法，通常是用游标卡尺或千分尺（最好用千分尺）测量密封环的内径和叶轮口环的外径，两者之差即为径向间隙（半径方向间隙应取其一半）。

为了使测量准确，应当测量几个方向后，求平均值，以免密封环失圆，造成测得的数据偏大或偏小。

当径向间隙超过所规定的值时，一般采用换件修理。

对于挂有乌金的铜口环，当间隙磨大时，只需重新挂乌金，无需更换新口环。

当原有乌金无脱落现象，磨损量又不大时，可用补焊的方法修复。

补焊步骤如下：（1）刷去口环上的污物；（2）用5%的盐酸清洗一遍；（3）放到温度为90℃、浓度10%的烧碱中浸洗10分钟，然后取出放到90℃的清水中清洗；（4）补焊乌金，其方法是：把口环预热到100℃左右，用气焊熔掉口环上原有的乌金，然后用与原有的乌金同牌号的乌金制成的焊条，顺口环周围或纵长方向一道道堆焊上去（不得反复重焊）。

焊接完毕后，可进行机械加工，达到所要求的标准尺寸。

如乌金磨损很大或乌金已脱落，则要重浇乌金。

浅析离心泵叶轮切割定律及应用摘要：阐述离心泵叶轮切割定律。

通过对某炼油装置常一线离心泵的实际运行情况分析，发现常一线泵出口阀门开度极小，节流严重，导致机泵效率偏低。

为扩大该离心泵的使用范围，运用叶轮切割定律，对叶轮进行切割改造，将叶轮外径由368mm切割为330mm。

改造后，在满足工艺系统要求的使用性能的条件下，达到了节能降耗的目的，具有一定的推广意义。

关键词：离心泵叶轮切割应用前言某炼油厂常压装置常一线离心泵，近年来由于装置产品调整，常一线已无产品出装置，单纯作为回流泵使用。

此泵现有性能参数已经高于工艺所需要性能参数，为了减少不必要的能源浪费，调整该机泵性能参数，扩大使用范围，一般采用叶轮切割或者改变转速来满足使用要求。

对于已有的固定转速机泵，因电机转速恒定，改变转速需要增加变频调速装置，实施起来成本较高，而且增加变频器改变转速，影响电机风扇散热。

对于要求降低机泵的流量及扬程的，但工况稳定，无需频繁进行流量调节，采用叶轮切割就更加简单易行。

因此对常一线泵采用叶轮切割来调整流量和和扬程。

1.离心泵叶轮直径对特性曲线的影响转速固定的离心泵，有且仅有一条扬程-流量特性曲线。

离心泵特性曲线上的每一点都对应着一个工况，离心泵在最高效率点工况运行是最理想的。

但是考虑到用户需要的离心泵使用性能参数千差万别，不一定都在效率最高工况运行。

通常以效率下降5%~8%为界，离心泵在此范围内运行，效率下降不多，此段称为离心泵的工作范围[1]。

当离心泵转速固定时，离心泵的流量主要跟流体介质在叶轮进口处的几何参数有关，叶轮的进口直径、叶片进口安装角不变，离心泵的流量就基本确定。

但是由于叶轮切割前后，叶轮与蜗壳之间的间隙增大，这个间隙的大小直接影响到离心泵的效率。

其主要原因是间隙增大，导致滞留在蜗壳中的流体介质增加了，导致流量减小，效率降低。

图1:离心泵叶轮切割前后叶轮与蜗壳之间间隙为了扩大离心泵的工作范围，可以采用切割离心泵叶轮外径的方法，将工作范围由一条线变为一个面，如图2中的ABCD。

离心泵叶轮切割定律的应用辽阳石化分公司尼龙厂在2011年进行离心机更新换代后，对PW水量需求由原先32 m3/h提升至34 m3/h，扬程需由20 m提到23 m。

整体更换输送PW水的水泵供货时间较长，并且需要大量费用，为此决定对此离心泵进行改造，提高泵的工作能力，以满足生产的需要。

1 离心泵叶轮切割定律在我们国内泵行业，通常采用下面的公式来确定叶轮的切割量：对于低比转数的泵：对于中、高比转速的泵：式中：Q、H、P、D2—叶轮切割前泵的流量、扬程、功率及叶轮直径；Q’、H’、P’、D2’—叶轮切割前泵的流量、扬程、功率及叶轮直径。

2 根据叶轮切割定律计算叶轮直径原泵的参数如下所示：型号ECP50—125，流量qv=32 m3/h，H=20 m，n=2952 r/min，电机功率P电机=5.5 KW，N=3.44 KW，η=60%，Ne=gρqH/1000=1.74 KW，叶轮D2=128 mm，该泵为单级单吸泵。

比转速公式如下所示：式中的流量单位用m3/s，扬程用m，转速用r/min，对于双吸泵的叶轮流量除以2，多级泵扬程除以级数。

计算出泵的ns=107，查表1知该泵为中比转速泵。

切割定律只是近似定律，叶轮切割后，泵的效率一般都有些变化，只有在切割量较小时才可认为效率不变。

为使叶轮切割后，泵的效率不要降低过多，通常规定了叶轮的最大允许切割量（用相对值表示）。

叶轮的最大切割量与比转数nS 有关，下表列出了不同比转数泵的叶轮允许最大切割量。

先将叶轮由128改为135进行试计算，从表二看出该泵叶轮外径的最大切割量为15%，而叶轮外径切割量为5.47%，在允许范围内，将数据代入得出Q’=33.75 m3/h，H2’=22.3 m，P’=2.04 KW。

总功率用下面的功式计算其中ηv、ηhyd、ηm分别是容积效率、水力效率、机械效率，均取最小值以确保总在功率最大情况下不大于电机功率，查表3。

那么总功率P=2.04/（0.90*0.85*0.90*0.60）=4.94<5.5，其中0.90、085、0.90分别是容积效率、水力效率、机械效率，均取最小值以验证泵功率最大情况下不大于电机功率。

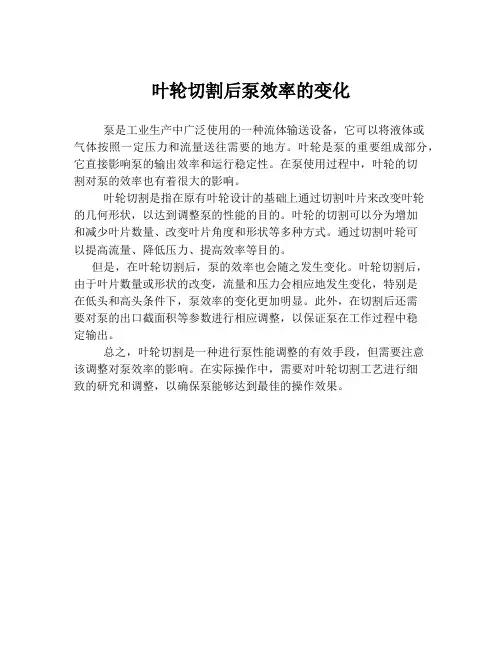

叶轮切割后泵效率的变化
泵是工业生产中广泛使用的一种流体输送设备，它可以将液体或
气体按照一定压力和流量送往需要的地方。

叶轮是泵的重要组成部分，它直接影响泵的输出效率和运行稳定性。

在泵使用过程中，叶轮的切
割对泵的效率也有着很大的影响。

叶轮切割是指在原有叶轮设计的基础上通过切割叶片来改变叶轮
的几何形状，以达到调整泵的性能的目的。

叶轮的切割可以分为增加
和减少叶片数量、改变叶片角度和形状等多种方式。

通过切割叶轮可
以提高流量、降低压力、提高效率等目的。

但是，在叶轮切割后，泵的效率也会随之发生变化。

叶轮切割后，由于叶片数量或形状的改变，流量和压力会相应地发生变化，特别是
在低头和高头条件下，泵效率的变化更加明显。

此外，在切割后还需
要对泵的出口截面积等参数进行相应调整，以保证泵在工作过程中稳
定输出。

总之，叶轮切割是一种进行泵性能调整的有效手段，但需要注意
该调整对泵效率的影响。

在实际操作中，需要对叶轮切割工艺进行细
致的研究和调整，以确保泵能够达到最佳的操作效果。

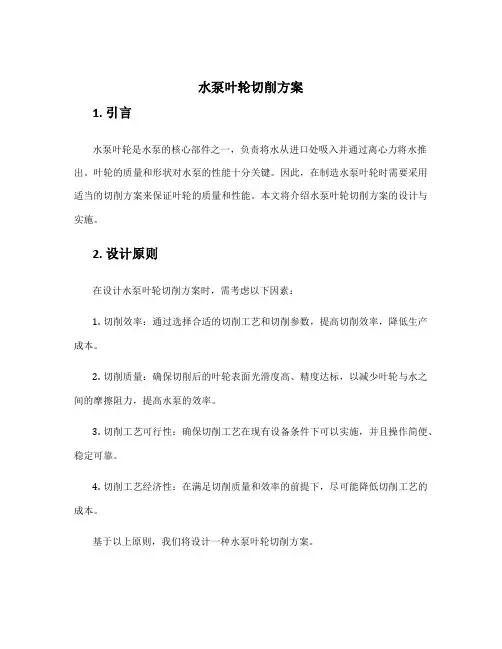

水泵叶轮切削方案1. 引言水泵叶轮是水泵的核心部件之一，负责将水从进口处吸入并通过离心力将水推出。

叶轮的质量和形状对水泵的性能十分关键。

因此，在制造水泵叶轮时需要采用适当的切削方案来保证叶轮的质量和性能。

本文将介绍水泵叶轮切削方案的设计与实施。

2. 设计原则在设计水泵叶轮切削方案时，需考虑以下因素：1.切削效率：通过选择合适的切削工艺和切削参数，提高切削效率，降低生产成本。

2.切削质量：确保切削后的叶轮表面光滑度高、精度达标，以减少叶轮与水之间的摩擦阻力，提高水泵的效率。

3.切削工艺可行性：确保切削工艺在现有设备条件下可以实施，并且操作简便、稳定可靠。

4.切削工艺经济性：在满足切削质量和效率的前提下，尽可能降低切削工艺的成本。

基于以上原则，我们将设计一种水泵叶轮切削方案。

3. 切削工艺设计选择适当的切削工艺是保证叶轮切削质量和效率的关键。

根据叶轮的材料（通常为铸铁、铜合金等），我们选择了以下切削工艺：1.切削工具选择：采用硬质合金刀具，其硬度高、耐磨性好，适合切削铸铁和铜合金等硬材料。

2.切削方式选择：根据叶轮的复杂形状和切削要求，选择多轴数控车床进行精密切削。

该切削方式具有高精度、高效率的优点。

3.切削参数选择：根据材料的性质、叶轮的几何形状和切削要求，确定切削速度、进给速度和切削深度等参数。

经过试验和实践经验总结，我们建议采用以下参数：切削速度300m/min，进给速度0.1mm/rev，切削深度0.5mm。

4. 切削工艺实施在进行切削工艺实施之前，需要做好以下准备工作：1.检查刀具的磨损情况，确保刀具处于良好状态。

2.根据叶轮的几何形状和切削要求，选择合适的夹具和装夹方式，确保叶轮固定牢固、位置正确。

具体的切削工艺实施步骤如下：1.将刀具装夹在多轴数控车床上，并调整好切削速度、进给速度和切削深度等参数。

2.将叶轮放置在夹具上，并固定好位置。

3.启动车床，进行切削操作。

在切削过程中，要时刻注意刀具磨损情况，并及时更换刀具。

离心泵叶轮切割定律的应用离心泵是一种常见的液体输送设备，被广泛应用于工业、建筑和生活中。

离心泵的核心部件之一是叶轮，其设计和制造对泵的性能起着决定性的影响。

离心泵叶轮的设计中应用了离心泵叶轮切割定律，本文将对离心泵叶轮切割定律的应用进行探讨。

离心泵叶轮切割定律是离心泵叶轮的设计原理之一，其基本思想是通过改变叶轮的几何形状和叶片的角度来达到提高泵的效率和性能的目的。

在离心泵叶轮的设计中，切割定律主要应用于叶轮的出口端。

离心泵叶轮切割定律的核心概念是叶轮出口的速度三角，即速度三角法。

速度三角法是通过分析叶轮进口、出口处的流体速度和方向来确定最佳的叶轮叶片角度。

根据速度三角的设计原理，可以调整叶轮的出口流角和进口流角，以获得最佳的泵性能。

在离心泵叶轮切割定律的应用中，首先需要确定泵的设计工况参数，包括流量、扬程和转速等。

这些参数将影响叶轮的尺寸和几何形状。

根据设计工况参数，可以采用速度三角法计算叶轮的出口速度三角形状，进而确定最佳的叶轮出口流角和进口流角。

离心泵叶轮的切割定律还可应用于叶轮的叶片数目和叶片形状的确定。

叶片数目的选择与叶轮的流量和扬程有关。

一般情况下，叶片数目越多，流量越大，扬程越小。

叶片形状的选择与流体的性质、工作条件和叶轮的速度等因素有关。

通常情况下，叶片的前缘较薄、后缘较厚，能提供较高的效率。

离心泵叶轮的切割定律还可应用于叶轮的进口和出口截面形状的确定。

进口截面形状通常选择圆形或矩形，其目的是减小进口损失和提高进口流量。

出口截面形状通常选择背曲线或导流叶片等，以减小离心泵的出口损失和提高泵的性能。

除了叶轮的设计，离心泵叶轮切割定律还可应用于叶轮的制造和检测。

在叶轮的制造中，需要根据离心泵的设计要求和叶轮的几何形状，进行铸造或加工。

在叶轮的检测中，需要根据离心泵的工作参数和叶轮的几何形状，进行流量、扬程和效率等性能指标的测试和分析。

综上所述，离心泵叶轮切割定律在离心泵叶轮设计、制造和检测中起着重要的作用。

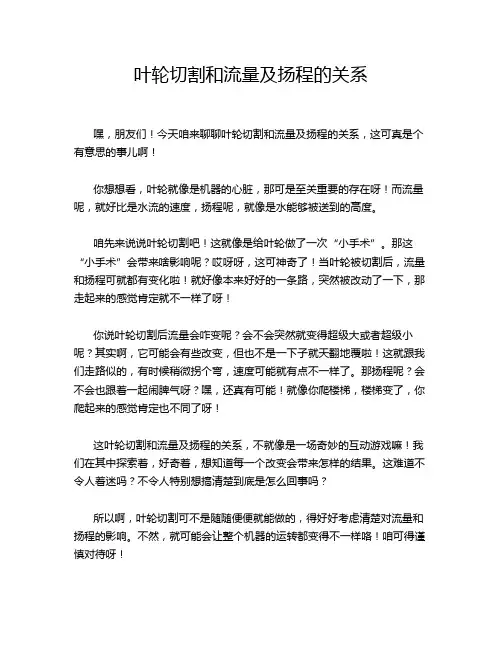

叶轮切割和流量及扬程的关系
嘿，朋友们！今天咱来聊聊叶轮切割和流量及扬程的关系，这可真是个有意思的事儿啊！
你想想看，叶轮就像是机器的心脏，那可是至关重要的存在呀！而流量呢，就好比是水流的速度，扬程呢，就像是水能够被送到的高度。

咱先来说说叶轮切割吧！这就像是给叶轮做了一次“小手术”。

那这“小手术”会带来啥影响呢？哎呀呀，这可神奇了！当叶轮被切割后，流量和扬程可就都有变化啦！就好像本来好好的一条路，突然被改动了一下，那走起来的感觉肯定就不一样了呀！
你说叶轮切割后流量会咋变呢？会不会突然就变得超级大或者超级小呢？其实啊，它可能会有些改变，但也不是一下子就天翻地覆啦！这就跟我们走路似的，有时候稍微拐个弯，速度可能就有点不一样了。

那扬程呢？会不会也跟着一起闹脾气呀？嘿，还真有可能！就像你爬楼梯，楼梯变了，你爬起来的感觉肯定也不同了呀！
这叶轮切割和流量及扬程的关系，不就像是一场奇妙的互动游戏嘛！我们在其中探索着，好奇着，想知道每一个改变会带来怎样的结果。

这难道不令人着迷吗？不令人特别想搞清楚到底是怎么回事吗？
所以啊，叶轮切割可不是随随便便就能做的，得好好考虑清楚对流量和扬程的影响。

不然，就可能会让整个机器的运转都变得不一样咯！咱可得谨慎对待呀！
总之，叶轮切割和流量及扬程的关系真的太重要啦，值得我们好好去研究和琢磨！。
