变频串联谐振耐压试验 640KVA-40kV 8节 技术方案

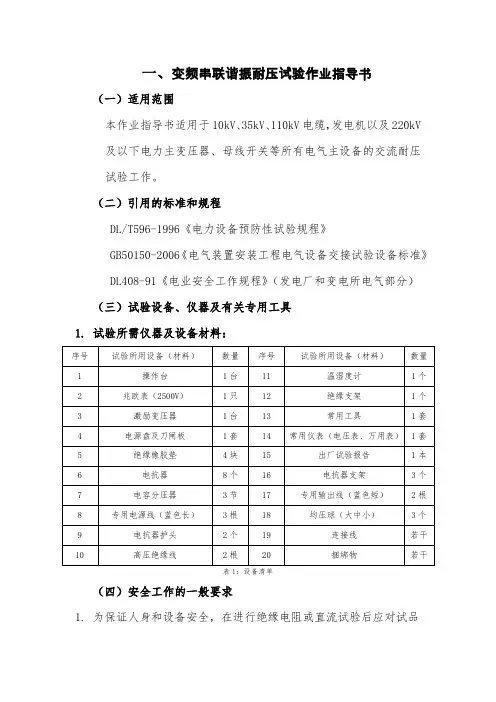

一、变频串联谐振耐压试验作业指导书（一）适用范围本作业指导书适用于10kV、35kV、110kV电缆，发电机以及220kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验工作。

（二）引用的标准和规程DL/T596-1996《电力设备预防性试验规程》GB50150-2006《电气装置安装工程电气设备交接试验设备标准》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）（三）试验设备、仪器及有关专用工具1.试验所需仪器及设备材料：表1：设备清单（四）安全工作的一般要求1.为保证人身和设备安全，在进行绝缘电阻或直流试验后应对试品充分放电。

2.在进行高压试验时，应有专人在试验场地周围监护，严禁非试验人员进入试验场地。

(1)进入试验现场，试验人员必须戴安全帽，穿绝缘鞋。

(2)现场试验工作必须执行工作票制度，工作许可制度，工作监护制度，工作间断、转移和终结制度。

(3)在现场进行试验工作时，试验人员应注意保持与带电体的安全距离应不小于安全规程中规定的距离。

(4)试验现场应装设遮栏或围栏，悬挂“止步，高压危险！”的标示牌，严禁非试验人员进入试验场地。

(5)试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠。

(6)工作中如需使用梯子等登高工具时，应做好防止高空坠落的安全措施。

(7)试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置。

(8)开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项。

(9)试验过程应有人监护并呼唱，试验人员在试验过程中注意力应高度集中，防止异常情况的发生。

当出现异常情况时，应立即停止试验，查明原因后，方可继续试验。

(10)变更接线或试验结束时，应首先将调压器回零，然后断开电源。

(11)为保证人身和设备安全，在进行绝缘电阻和直流试验后应对试品充分放电。

(12)试验结束后，试验人员应拆除试验临时接地线，并对被试设备进行检查和清理现场。

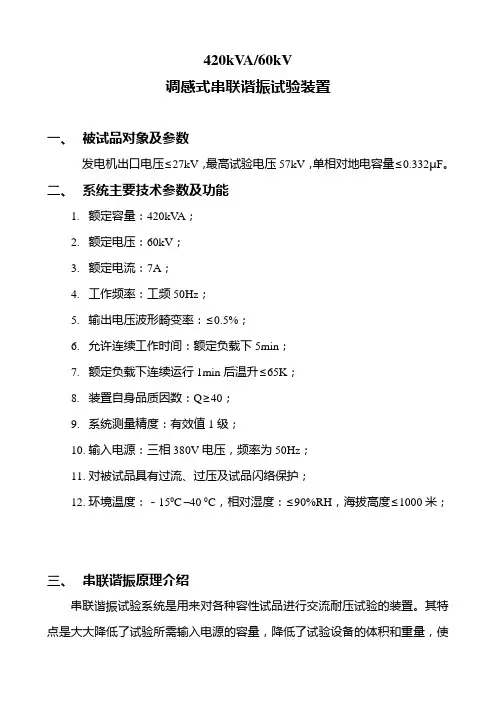

420kV A/60kV调感式串联谐振试验装置一、被试品对象及参数发电机出口电压≤27kV，最高试验电压57kV，单相对地电容量≤0.332μF。

二、系统主要技术参数及功能1.额定容量：420kV A；2.额定电压：60kV；3.额定电流：7A；4.工作频率：工频50Hz；5.输出电压波形畸变率：≤0.5%；6.允许连续工作时间：额定负载下5min；7.额定负载下连续运行1min后温升≤65K；8.装置自身品质因数：Q≥40；9.系统测量精度：有效值1级；10.输入电源：三相380V电压，频率为50Hz；11.对被试品具有过流、过压及试品闪络保护；12.环境温度：－150C–40 0C，相对湿度：≤90%RH，海拔高度≤1000米；三、串联谐振原理介绍串联谐振试验系统是用来对各种容性试品进行交流耐压试验的装置。

其特点是大大降低了试验所需输入电源的容量，降低了试验设备的体积和重量，使现场试验易于实施；并可大大降低试验设备及做试验时所需输入的人力、物力费用。

串联谐振系统又分调感型谐振及调频型谐振，这两种谐振实现谐振的方式不同，调感型是通过调节电感使试验回路产生谐振，而调频型是通过调节试验频率使试验回路产生谐振。

但结果却是一致的，即在输入小容量的电源在被试品上能获得需要的大容量的输出。

谐振原理图如图1所示。

图1（a ） 谐振原理图 图1（b ） 回路向量图由图1 (b) 可见，当C L U U =，即L C X ωω=1时，fLfC X ππ221=，则••-=C L U U=+••C L U U ，此时回路达到谐振状态，达到此状态的方法有两种，一种是调节电感L ，称为工频谐振；一种是调节频率f ，称为变频谐振。

这样针对绕组式的被试品，如发电机的定子绕组和变压器高低压绕组，根据国家标准采用工频谐振做工频耐压试验；针对电缆、开关和GIS 等试品，可采用变频谐振做耐压试验。

在谐振状态时，则有••=R U U此时L I C I U U XC L ⋅⋅=⋅==ωω1被试品Cx 上获得的容量X C C I S ω12⋅=电抗器L 上获得的容量L I S L ω⋅=2激励变的输出容量为R I I U I U S R 2=⋅=⋅= 因此，品质因数R LR C RI C I SS Q X X Cωωω====1122因为R L >>ω，故1>>Q由此可见，适当地设计回路的品质因数值，则谐振系统可在被试品Cx 上获得Q 倍输入电源的容量。

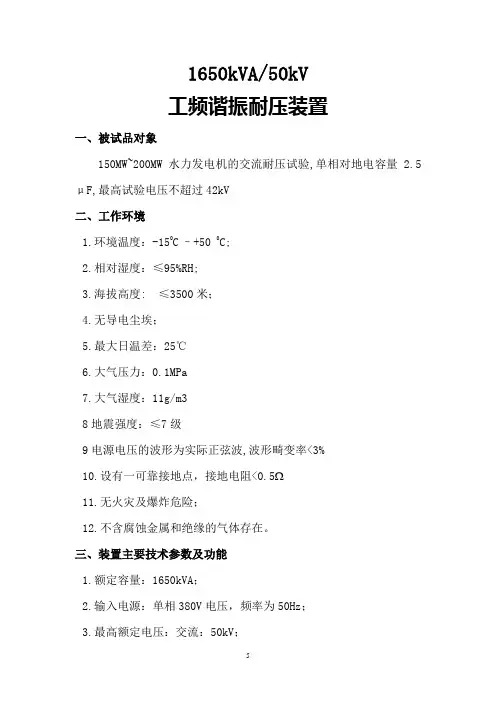

1650kVA/50kV工频谐振耐压装置一、被试品对象150MW~200MW水力发电机的交流耐压试验,单相对地电容量 2.5μF,最高试验电压不超过42kV二、工作环境1.环境温度：-150C–+50 0C;2.相对湿度：≤95%RH;3.海拔高度: ≤3500米；4.无导电尘埃；5.最大日温差：25℃6.大气压力：0.1MPa7.大气湿度：11g/m38地震强度：≤7级9电源电压的波形为实际正弦波,波形畸变率<3%10.设有一可靠接地点，接地电阻<0.511.无火灾及爆炸危险；12.不含腐蚀金属和绝缘的气体存在。

三、装置主要技术参数及功能1.额定容量：1650kVA；2.输入电源：单相380V电压，频率为50Hz；3.最高额定电压：交流：50kV；4.最大额定交流电流：33A（50kV）；5.工作频率：50Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续5min；过压1.1倍1min；8.温升：额定负载下连续运行5min后温升≤50K；9.品质因素：装置自身Q≥20(f=50Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护；11.测量精度：系统有效值交流1.0级。

12. 噪声水平：≤65dB四、设备遵循标准GB10229-1988 《电抗器》JB/T9641－1999 《试验变压器》GB1094.1-1996 《电力变压器第一部分总则》GB1094.2-1996 《电力变压器第二部分温升》GB1094.3-200 《电力变压器第三部分绝缘水平和绝缘试验》GB1094.5-2003 《电力变压器第五部分承受短路的能力》GB311.1-1997 《高压输变电设备的绝缘与配合》GB/T 16927.1-1997 《高电压试验技术》第一部分一般试验要求GB/T 16927.2-1997 《高电压试验技术》第二部分测量系统GB/T509-1997 《电力变压器试验导则》GB7252-1987 《变压器油中溶解气体分析和判断导则》GB7328-1987 《变压器和电抗器的声级测量》JB8749-1998 《调压器通用技术条件要求》GB50150-91 《电气装置安装工程电气设备交接试验标准》GB/T 507-1986 《绝缘油介电强度测定法》GB/T6451-1999 《三相油浸式电力变压器持术参数和要术》JB/T501-1991 《变压器试验技术》五、装置容量的确定及本套谐振装置的优点（一）对水力发电机进行耐压试验时的容量确定（1）定子绕组整体交流耐压试验：单相对地电容量≤2.5uF，按照2.5uF计算容量，试验电压42kV，试验频率为50Hz。

变频串联谐振交流耐压现场试验施工工法变频串联谐振交流耐压现场试验施工工法一、前言变频串联谐振交流耐压现场试验是电力行业中常用的一种电气试验方法，用于检测电力设备的绝缘性能和耐压能力。

本文将介绍一种关于变频串联谐振交流耐压现场试验的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点1. 变频串联谐振交流耐压现场试验工法具有高效、准确、可靠的特点，能够满足电力设备的耐压试验要求。

2. 该工法适用于各种电力设备的耐压试验，包括变电站设备、输变电线路设备、发电设备等。

3. 工法采用变频器进行电源频率调整，能够满足不同电压等级设备的试验要求。

三、适应范围该工法适用于各种电力设备的耐压试验，包括变电站设备、输变电线路设备、发电设备等。

四、工艺原理变频串联谐振交流耐压现场试验工法的工艺原理是通过将变频器与电源进行串联，将电源的频率调整到与试验设备的谐振频率相等，从而实现形成谐振的目的。

谐振状态下，试验设备受到的电压波形和频率与正常运行状态下相同，能够更准确地检测设备的绝缘性能和耐压能力。

五、施工工艺1. 施工准备：确认试验设备和试验条件，检查变频器和电源的工作状态和连接情况，确保各项设备和工具的正常运行。

2. 设备调试：根据试验设备的要求，调整变频器的频率，使其与设备的谐振频率相等。

3. 设备连接：将变频器与电源进行串联连接，确保电路连接正确稳定。

4. 试验开始：根据试验设备的要求，逐步增加电压，观察设备的运行状况和电压波形，记录试验数据。

5. 试验结束：根据试验设备的要求，逐步降低电压，确保试验设备安全停止运行，断开电路连接。

六、劳动组织根据施工工艺的要求，确定施工队伍和负责人员，明确各个工作岗位的职责和分工，确保施工过程的顺利进行。

七、机具设备施工过程中需要使用变频器、电源、电缆、测量仪器等设备，具体型号和参数根据试验设备的要求选择，保证施工的可靠性和准确性。
