420kV A/60kV调感式串联谐振试验装置一、被试品对象及参数发电机出口电压≤27kV，最高试验电压57kV，单相对地电容量≤0.332μF。
二、系统主要技术参数及功能1.额定容量：420kV A；2.额定电压：60kV；3.额定电流：7A；4.工作频率：工频50Hz；5.输出电压波形畸变率：≤0.5%；6.允许连续工作时间：额定负载下5min；7.额定负载下连续运行1min后温升≤65K；8.装置自身品质因数：Q≥40；9.系统测量精度：有效值1级；10.输入电源：三相380V电压，频率为50Hz；11.对被试品具有过流、过压及试品闪络保护；12.环境温度：－150C–40 0C，相对湿度：≤90%RH，海拔高度≤1000米；三、串联谐振原理介绍串联谐振试验系统是用来对各种容性试品进行交流耐压试验的装置。
其特点是大大降低了试验所需输入电源的容量，降低了试验设备的体积和重量，使现场试验易于实施；并可大大降低试验设备及做试验时所需输入的人力、物力费用。
串联谐振系统又分调感型谐振及调频型谐振，这两种谐振实现谐振的方式不同，调感型是通过调节电感使试验回路产生谐振，而调频型是通过调节试验频率使试验回路产生谐振。
但结果却是一致的，即在输入小容量的电源在被试品上能获得需要的大容量的输出。
谐振原理图如图1所示。
图1（a ） 谐振原理图 图1（b ） 回路向量图由图1 (b) 可见，当C L U U =，即L C X ωω=1时，fLfC X ππ221=，则••-=C L U U=+••C L U U ，此时回路达到谐振状态，达到此状态的方法有两种，一种是调节电感L ，称为工频谐振；一种是调节频率f ，称为变频谐振。
这样针对绕组式的被试品，如发电机的定子绕组和变压器高低压绕组，根据国家标准采用工频谐振做工频耐压试验；针对电缆、开关和GIS 等试品，可采用变频谐振做耐压试验。
在谐振状态时，则有••=R U U此时L I C I U U XC L ⋅⋅=⋅==ωω1被试品Cx 上获得的容量X C C I S ω12⋅=电抗器L 上获得的容量L I S L ω⋅=2激励变的输出容量为R I I U I U S R 2=⋅=⋅= 因此，品质因数R LR C RI C I SS Q X X Cωωω====1122因为R L >>ω，故1>>Q由此可见，适当地设计回路的品质因数值，则谐振系统可在被试品Cx 上获得Q 倍输入电源的容量。
VFSR变频串联谐振耐压试验成套设备产品功能：满足各种电压等级的电气设备交流耐压试验要求。
产品组成部分：变频电源、励磁变压器、电抗器、分压器、谐振电容器产品优势：1、唯一获得“国家重点新产品证书”的产品。
我公司研制的VFSR变频串联谐振成套试验装置是目前国内所有同类产品中唯一获得由科技部、国家税务总局、对外贸易经济合作部、国家质量监督局、国家环境保护总局联合颁发的“国家重点新产品证书”的产品。
2、国内最专业的变频谐振试验系统该系统变频电源专门为现场高压试验设计，采用传统电机用变频电源的控制技术及相应的元器件，结合高压试验的特殊要求进行开发，产品技术成熟，性能可靠。
电源带有多种保护和控制单元，可独立进行调频、调压，无需另外配置调压器；试验发生异常后，可直接控制主功率模块，响应速度快。
主功率器件为四只主功率器件，避免了多只功率元件串并联可能造成的问题。
带有专用硬件保护滤波单元，在出现击穿和放电时，充分保证操作人员和设备的安全。
3、在国内同类产品中技术上处于领先地位，产品性能指标达到国际先进水平我公司研制的VFSR变频串联谐振成套试验装置通过了上海市经济贸易委员会委托，上海市供电局组织的上海市新产品鉴定。
在鉴定中获得了高度的评价，鉴定会专家委员会一致认为该产品性能指标已经达到国际先进水平。
4、国内同类产品中唯一拥有自有知识产权的变频串联谐振耐压试验装置。
因技术上的创新，该产品已获得了国家知识产权局颁发的发明专利证书，在技术上具有多种独创性和先进性。
专利号为：ZL 00 2 59594.X。
5、最早通过国家检测中心的全部型式试验项目的产品。
我公司研制的VFSR变频谐振成套试验装置是国内最早一家通过国家电力工业部电气设质量检验测试中心型式试验的产品，所有性能指标均满足设计要求。
6、同类产品中，市场占有率最高，应用最广泛，使用最稳定我公司研制的VFSR变频谐振成套试验装置是目前国内应用最广泛的产品，我们已经为包括安徽、新疆、河南、广西、天津、浙江、东北等十几家电力科学研究院；哈尔滨、沈阳、天津、济南、太原、郑州、青岛、南京、上海、杭州、广州、佛山、东莞、珠海、深圳等上百家电力局；以及秦山核电、葛洲坝发电厂、扬州发电厂等几十家发电企业提供了共300多套同类型产品。
页码：/17 1VFSR 变频串联谐振耐压试验装置技术方案一、 设备总体参数1.1设备制造所遵循的国家标准及行业标准 DL/T 849.1-2004 《电力设备专用测试仪器通用技术条件》 GB2900 《电工名词术语》 GB10229-88 《电抗器》 GB/T16927.1-2-1997《高电压试验技术》ZBK41006-89 《试验变压器》GB7328-87《变压器和电抗器的声级测量》 IEC 358（1990） 《耦合电容器和电容分压器》 IEC 1000 《电磁兼容性》Q/NNAR6-2001 《VFSR 串联谐振试验成套装置企业标准》 GB4793-1984 《电子测量仪器安全要求》 GB/T3859.1－1993 《半导体变流器基本要求的规定》1.2环境指标（1）工作温度范围：-20℃～45℃（2）工作湿度范围：≤90%RH 不结露（3）海拔：≤1000m（4）噪声：≤60dB（5）最大日温差： 25K（6）日照强度： 0.1W/cm2(风速0.5m/s)（7）安装放置地点平坦，电抗器安装倾斜度不大于5º二、成套设备配置●成套装置满足XLPE交联聚乙烯电缆110kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.7Uo，110kV；●成套装置满足XLPE交联聚乙烯电缆220kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.4Uo，180kV；●成套装置满足110kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为185kV；●成套装置满足220kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为395kV；●成套装置满足500kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为592kV；●成套装置满足500kV及以下开关、隔离刀闸、绝缘子等电气设备的交流耐压试验，试验频率30-300Hz，最高试验电压为680kV；●成套装置可扩容到1000kV试验电压等级。
变频串联谐振成套试验装置一、产品概述该装置主要针对10kV、35kV电缆及电力变压器、母线开关；火力发电机等所有电气主设备的交流耐压试验设计制造。
电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。
是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、谐振电容器组成。
二、被试品对象1、满足35kV，240mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤,最高试验电压不超过52kV。
2、满足10kV，300mm2，2000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤,最高试验电压不超过22kV。
3、满足35kV，20000kVA及以下的电力变压器交流耐压试验，试验频率45~65Hz，最高试验电压不超过95kV。
4、满足10/35kV，GIS高压开关、互感器、母排、绝缘子等交流耐压试验，试验频率45~65Hz，最高试验电压不超过44/95kV。
5、满足，6000kW及以下的电动机交流耐压试验，试验频率45~65Hz，最高试验电压不超过12kV。
三、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；四、装置主要技术参数及功能1.额定容量：108kVA2.输入电源：单相380V电压，频率为50Hz；3.额定电压：27kV:；54kV; 108kV4.额定电流：4A; 2A; 1A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值级；五、设备遵循标准GB50150－2006 《电气装置安装工程电气设备交接试验标准》DL/ 《现场绝缘试验实施导则－交流耐压试验》DL/T596-1996 《电力设备预防性试验规程》GB/T16927.1-2-1997 《高电压试验技术》DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》GB/ 《高压输变电设备的绝缘与配合》GB10229-1988 《电抗器》《电力变压器》GB191-2000 《包装储运图示标志》JB/T9641-1999 《试验变压器》IEC 358(1990) 《耦合电容器和电容分压器》GB4793-1984 《电子测量仪器安全要求》GB/ 《半导体变流器应用导则》GB/ 《电工电子产品基本环境试验规程》DL/ 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》六、装置容量确定：1）. 35kV，300mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤,试验电压不超过52kV。
变频串联谐振成套试验装置一、产品概述该装置主要针对10kV、35kV电缆及电力变压器、母线开关；火力发电机等所有电气主设备的交流耐压试验设计制造。
电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。
是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、谐振电容器组成。
二、被试品对象1、满足35kV，240mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.18uF,最高试验电压不超过52kV。
2、满足10kV，300mm2，2000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.75uF,最高试验电压不超过22kV。
3、满足35kV，20000kVA及以下的电力变压器交流耐压试验，试验频率45~65Hz，最高试验电压不超过95kV。
4、满足10/35kV，GIS高压开关、互感器、母排、绝缘子等交流耐压试验，试验频率45~65Hz，最高试验电压不超过44/95kV。
5、满足6.3kV，6000kW及以下的电动机交流耐压试验，试验频率45~65Hz，最高试验电压不超过12kV。
三、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；四、装置主要技术参数及功能1.额定容量：108kVA2.输入电源：单相380V电压，频率为50Hz；3.额定电压：27kV:；54kV; 108kV4.额定电流：4A; 2A; 1A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；五、设备遵循标准GB50150－2006 《电气装置安装工程电气设备交接试验标准》DL/T474.4-2006 《现场绝缘试验实施导则－交流耐压试验》DL/T596-1996 《电力设备预防性试验规程》GB/T16927.1-2-1997 《高电压试验技术》DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》GB/T311.1-1997 《高压输变电设备的绝缘与配合》GB10229-1988 《电抗器》GB1094.3-2003 《电力变压器》GB191-2000 《包装储运图示标志》JB/T9641-1999 《试验变压器》IEC 358(1990) 《耦合电容器和电容分压器》GB4793-1984 《电子测量仪器安全要求》GB/T3859.2-1993 《半导体变流器应用导则》GB/T2423.8-1995 《电工电子产品基本环境试验规程》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》六、装置容量确定：1）. 35kV，300mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.18uF,试验电压不超过52kV。

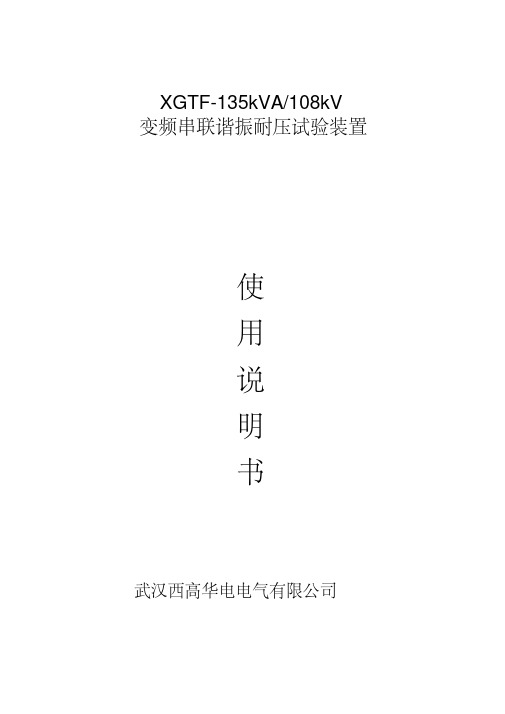

XGTF-135kVA/108kV变频串联谐振耐压试验装置使用说明书武汉西高华电电气有限公司尊敬的顾客感谢您购买本公司变频谐振试验装置。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可能帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
警告！由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修—防止火灾或人身伤害！使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作：如盖板或面板已卸下，请勿操作本产品。
在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作请勿在易暴环境中操作保持产品表面清洁和干燥变频串联谐振耐压装置操作手册目录:第一章产品概述第二章XGTF-135kVA/108kV变频串联谐振耐压装置主要技术参数频串联谐振耐压装置设备应用第三章XGTF-135kVA/108kV变第四章变频电源详细使用介绍第五章变频电源通用说明第六章常见故障排除第七章相关资料第一章产品概述该装置主要针35kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。
VF型串联谐振装置技术优势VF型串联谐振装置是由我公司多年生产经验与市场客户反馈升级的zui新一代交流耐压谐振试验装置，采用多种技术，该设备已广泛应到600MW火电站、300MW水电站及500KV变电站的交接试验，深受用户好评。
VF型串联谐振装置技术特点：1、采用低干扰发明技术，降低了高压谐波干扰,增大了输出功率,保护了试品的安全;名称：一种低干扰的串联谐振耐压试验装置；号：ZL200820000344.2名称：调频串联谐振耐压试验装置；号：ZL201520703658.9名称：用于电力系统泄漏电流的监测装置；号：ZL201520700846.6名称：一种无局放的谐振耐压试验装置；号：ZL201520700850.2名称：一种大型水轮机组的工频谐振交流耐压试验装置；号：ZL201520703683.72、国家电网建设和改造推荐产品[证书编号:071239]国家权威部门的检测、鉴定和推荐;3、具有多重软硬件保护，安全可靠, 过压保护、闪络保护、过流保护、掉电保护、过热保护、系统放电保护;4、采用干式真空环氧浇注的电抗器体积小、重量轻、Q值高;5、为高电压试验专业设计的变频控制电源, 输出波形失真度小，试验电压稳定性高;6、四种试验模式自动试验模式—自动寻找谐振点，自动升压，自动计时，自动降压完成试验;自动调谐模式—自动寻找谐振点，手动升压，自动计时，自动降压完成试验;自动升压模式—自动/手动寻找谐振点，自动升压，自动计时，自动降压完成试验;手动试验模式—手动寻找谐振点，手动升压，自动计时，自动降压完成试验;VF型串联谐振装置技术参数1、试验电压：0-1000kV2、试验容量: 0-5000kVA3、谐振频率范围: 20～300Hz4、系统测量精度：0.5级5、连续工作时间: 满功率输出下,工作时间60分种6、频率调节分辩率:0.01Hz7、供电电源电压: AC220V/380V±15% 单相50Hz尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有10KV高压绝缘垫,ZGF-2mA/60KV直流高压发生器,硅橡胶高压线,继电保护试验装置，微水测试仪，安全工器具力学性能试验机，双钳相位伏安表，100A回路电阻测试仪等等的介绍，您如果对我们的产品有兴趣，咨询。
