交流高压串联谐振试验装置

串联谐振电抗器介绍说明_串联谐振装置武汉汇卓电力自动化有限责任公司关注到我国电力事业的迅猛发展以及城市电网改造的进行，用交联聚乙烯（XLPE）电力电缆代替架空线路已经成为一种趋势，且电压等级和截面积、长度等都不断增加，导致交流耐压设备也不断增加，试验容量也不断提升，传统交流耐压设备现主要为HZXZ系列串联谐振试验装置，其高压谐振电抗器多采用“带铁芯式桶型”结构，此结构在很大程度上增加了单个设备的体积及重量，并且，带铁芯是结构其散热效果较差，考虑现场试验的实际情况和操作搬运的方便性及产品整体实用性能，我公司特研发出“超轻型环形空心电抗器”，这在很大程度上解决了现场搬运工作，提高工作效率。

串联谐振电抗器主要性能特点：1、内部绝缘采用耐高温、高绝缘性的硅胶灌封浇注；2、空芯结构设计，较传统铁芯式结构相比，改善了铁芯磁饱和及散热的性能；3、外壳采用POM材料开模具一次注塑成型，表面洁净光滑、机械强度高、耐高温、耐碰撞、耐磨损；4、整体结构为干式空芯环形结构，大大改善产品搬运、安装及拆卸、储存工作；5、积木式组合方式、环形端面设计结构，最大限度改善散热性能，改善散热量，提高使用性能及工作寿命；参考常规配置1、10kV电缆配置；（按截面积300mm2为例）电抗器规格：10kV/5.5A/2.8H被试品对象电抗器组合方式激励变输出选择变频电源配置型号10kV电缆1公里2台串联0.9kV5kW110kVA/22kV 10kV电缆2公里3台串联0.9kV5kW165kVA/22kV 10kV电缆3公里2台串联2组并0.9kV10kW220kVA/22kV联10kV电缆4公里3台串联2组并0.9kV10kW330kVA/22kV联0.9kV15kW330kVA/22kV 10kV电缆5公里3台串联3组并联2、35kV电缆配置；（按截面积300mm2为例）电抗器规格：10kV/5.5A/2.8H配置型号被试品对象电抗器组合方式激励变输出选择变频电源35kV电缆1公里5台串联 1.8kV11kW275kVA/52kV 35kV电缆2公里7台串联 1.8kV11kW385kVA/52kV 35kV电缆3公里5台串联2组并1.8kV22kW550kVA/52kV联35kV电缆4公里7台串联2组并1.8kV22kW770kVA/52kV联1.8kV30kW1155kVA/52kV 35kV电缆5公里7台串联3组并联3、110kV电缆配置；（按截面积300mm2为例）电抗器规格：10kV/9.5A/0.46H配置型号被试品对象电抗器组合方式激励变输出选择变频电源110kV电缆1公里15台串联2组并联 3.6kV75kW2850kVA/130kV 110kV电缆2公里17台串联2组并联 3.6kV75kW3230kVA/130kV 110kV电缆3公里24台串联2组并联 3.6kV75kW4560kVA/130kV110kV电缆4公里22台串联3组并联 3.6kV110kW6270kVA/130kV 110kV电缆5公里26台串联3组并联 3.6kV110kW7410kVA/130kV （注：以上配置具体参数仅供参考，最终配置方案以实际为准）。

串联谐振耐压试验装置操作流程1.连接串联谐振耐压试验装置至电源。

Connect the series resonant withstand voltage test equipment to the power supply.2.确保所有接口连接牢固。

Ensure all interfaces are securely connected.3.打开串联谐振耐压试验装置的电源开关。

Turn on the power switch of the series resonant withstand voltage test equipment.4.检查仪器显示屏是否正常工作。

Check if the instrument display is working properly.5.设置串联谐振耐压试验装置的参数。

Set the parameters of the series resonant withstand voltage test equipment.6.校准测试仪器。

Calibrate the testing instrument.7.将被测试物品连接至串联谐振耐压试验装置。

Connect the tested item to the series resonant withstand voltage test equipment.8.确保被测试物品的接线正确。

Ensure the correct wiring of the tested item.9.启动串联谐振耐压试验装置进行测试。

Start the series resonant withstand voltage test equipment for testing.10.监控测试过程中的电压和电流变化。

Monitor the voltage and current changes during the test.11.记录测试过程中的数据。

RDXZ系列变频串联谐振试验装置使用说明书武汉融德电测科技有限公司第一章产品概述:该装置主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。

电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

串联谐振在电力系统中应用的优点：1、所需电源容量大大减小。

串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。

串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。

谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。

在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。

而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。

所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。

试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

我公司变频谐振主要功能及其技术特点：1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

变频串联谐振耐压试验装置原理
变频串联谐振耐压试验装置是一种用于高压电器耐压试验的装置，利用变频器来调节用于试验的频率，使高压电器更好地适应不同的环境，从而提高其耐压性能。

变频串联谐振耐压试验装置的原理是，变频器将电压调节至频率F，然后将其输入到谐振电路中，谐振电路由一个可变电容和一个可变电感共同组成，电容和电感的调节可以调节谐振电路的频率，而谐振电路的输出则会产生一个脉冲信号，该脉冲信号会被输入到耐压装置中，从而调节其耐压性能。

变频串联谐振耐压试验装置的主要优点是可以调节高压电器的耐压性能，从而使其能够更好地适应不同的环境，进而提高其耐压性能。

此外，该装置还具有节能、环保、易于操作、结构简洁等优点，使得其在耐压试验中具有更多的应用前景。

变频串联谐振耐压试验装置具有调节高压电器耐压性能的优点，且具有节能、环保、易于操作、结构简洁等优点，因而被广泛应用于耐压试验领域。

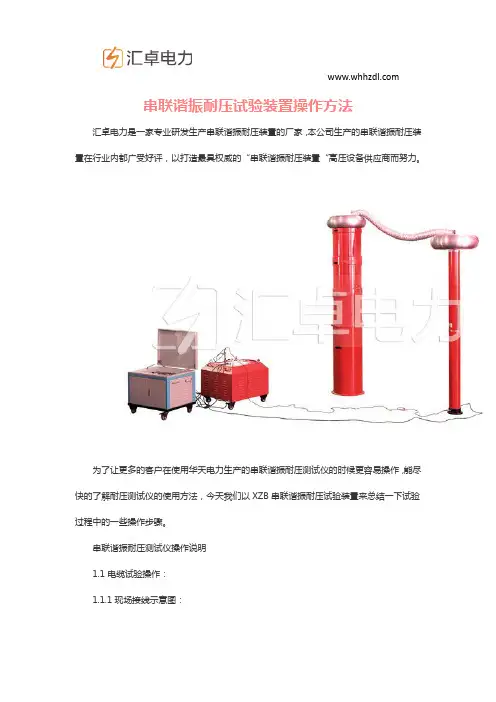

串联谐振耐压试验装置操作方法汇卓电力是一家专业研发生产串联谐振耐压装置的厂家，本公司生产的串联谐振耐压装置在行业内都广受好评，以打造最具权威的“串联谐振耐压装置“高压设备供应商而努力。

为了让更多的客户在使用华天电力生产的串联谐振耐压测试仪的时候更容易操作，能尽快的了解耐压测试仪的使用方法，今天我们以XZB串联谐振耐压试验装置来总结一下试验过程中的一些操作步骤。

串联谐振耐压测试仪操作说明1.1 电缆试验操作：1.1.1 现场接线示意图：1.1.2 励磁变压器接线注意事项：1. 用于 10KV 电缆的耐压装置，励磁变压器一般接低端；2. 用于 10KV 和 35KV 电缆的耐压装置，10KV 电缆耐压励磁变压器接低端，35KV 电缆耐压励磁变压器接较高端；3. 用于 10KV 、35KV 和 110KV 电缆的耐压装置：10KV、35KV 电缆耐压励磁变压器接低端，110KV 电缆耐压励磁变压器接高端；1.1.3 电抗器及电容器分压器接线注意事项：对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。

1.2 电机耐压试验操作:1.2.1 现场接线示意图:1.2.2 励磁变压器接线注意事项:1.用于电机的耐压装置，励磁变压器一般接低端；2. 用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端；3. 通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。

4.2 GIS、开关及变压器试验操作：4.2.1 现场接线示意图：1.2.2 励磁变压器接线注意事项:1.用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高；2. 用于开关、GIS 的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端；3. 通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。

4.2.3 电抗器接线注意事项:1.用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。

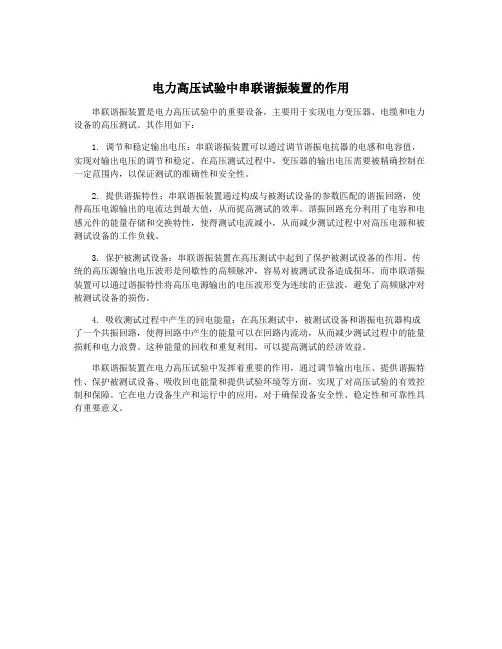

电力高压试验中串联谐振装置的作用
串联谐振装置是电力高压试验中的重要设备，主要用于实现电力变压器、电缆和电力设备的高压测试。

其作用如下：
1. 调节和稳定输出电压：串联谐振装置可以通过调节谐振电抗器的电感和电容值，实现对输出电压的调节和稳定。

在高压测试过程中，变压器的输出电压需要被精确控制在一定范围内，以保证测试的准确性和安全性。

2. 提供谐振特性：串联谐振装置通过构成与被测试设备的参数匹配的谐振回路，使得高压电源输出的电流达到最大值，从而提高测试的效率。

谐振回路充分利用了电容和电感元件的能量存储和交换特性，使得测试电流减小，从而减少测试过程中对高压电源和被测试设备的工作负载。

3. 保护被测试设备：串联谐振装置在高压测试中起到了保护被测试设备的作用。

传统的高压源输出电压波形是间歇性的高频脉冲，容易对被测试设备造成损坏。

而串联谐振装置可以通过谐振特性将高压电源输出的电压波形变为连续的正弦波，避免了高频脉冲对被测试设备的损伤。

4. 吸收测试过程中产生的回电能量：在高压测试中，被测试设备和谐振电抗器构成了一个共振回路，使得回路中产生的能量可以在回路内流动，从而减少测试过程中的能量损耗和电力浪费。

这种能量的回收和重复利用，可以提高测试的经济效益。

串联谐振装置在电力高压试验中发挥着重要的作用，通过调节输出电压、提供谐振特性、保护被测试设备、吸收回电能量和提供试验环境等方面，实现了对高压试验的有效控制和保障。

它在电力设备生产和运行中的应用，对于确保设备安全性、稳定性和可靠性具有重要意义。

270kVA/270KV调频式串联谐振试验装置技术方案一、产品概述该装置主要针对10kV、35kV、110kV电缆及电力系统的交流耐压试验设计制造。

电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。

是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器组成。

此设备是由我公司多年生产经验与市场客户反馈升级的第四代交流耐压谐振试验装置，区别于以前设备黑白屏触摸模拟数字处理控制灵敏度低，输入电源只能单项选择。

第四代交流耐压谐振试验装置人机界面采用32位RISC CPU 和精简的LINX内核，7寸电容触摸大屏真彩图形格式，试验谐振频率曲线、升压曲线、计时曲线显示，高压电流、高压电压、低压电流真有效值数字反馈于界面，保护功能具有，低压电流、高压电压、闪络电压保护功能更灵敏，最大优点是不受输入电源限制220V与380V都可做为设备工作电源。

二、被试品对象1.10kV，240mm²及以下，3km电缆交流耐压试验，最大电容量≤1.03μF，试验频率为30-300Hz，最高试验电压22kV。

2.35kV，300mm²及以下，1km电缆交流耐压试验，最大电容量≤0.1945μF，试验频率为30-300Hz，最高试验电压52kV。

3. 110kV，400mm²及以下，0.3km电缆交流耐压试验，最大电容量≤0.0495μF，试验频率为30-300Hz，最高试验电压128kV。

4. 110kV，80000kV A电力变压器的交流耐压试验，最大电容量≤0.015μF，试验频率为45-65Hz，最高试验电压160kV。

5. 110kV多组合开关柜、互感器、绝缘子、穿墙母排、GIS多组合高压开关，交流耐压试验试验频率为45-65Hz，最高试验电压264kV工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、设备遵循标准GB50150－2006 《电气装置安装工程电气设备交接试验标准》DL/T474.4-2006 《现场绝缘试验实施导则－交流耐压试验》DL/T596-1996 《电力设备预防性试验规程》GB/T16927.1-2-1997 《高电压试验技术》DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》GB/T311.1-1997 《高压输变电设备的绝缘与配合》GB10229-1988 《电抗器》GB1094.3-2003 《电力变压器》GB191-2000 《包装储运图示标志》JB/T9641-1999 《试验变压器》IEC 358(1990) 《耦合电容器和电容分压器》GB4793-1984 《电子测量仪器安全要求》GB/T3859.2-1993 《半导体变流器应用导则》GB/T2423.8-1995 《电工电子产品基本环境试验规程》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》四、装置系统的整体参数a) 额定容量：270kV A；b) 输入电源：单相220V/380V电压，频率为50Hz；c) 额定电压：45kV；90kV；135 kV；270kVd) 额定电流：6A；3A；2A；1A；e) 工作频率：30～300Hz；f) 波形畸变率：输出电压波形畸变率≤1%；g) 工作时间：额定负载下允许连续60min；h) 温升：额定负载下连续运行60min后温升≤65K；i) 品质因素：装置自身Q≥30(f=45Hz)；j) 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分) k) 测量精度：系统有效值1.0级；五、装置容量确定：1）.10kV，240mm²及以下，3km电缆交流耐压试验，电容量≤1.03μF，试验频率为30-300Hz，试验电压22kV。

串联谐振耐压试验装置原理
谐振耐压试验方法是用一定的步骤来检查某一个电器的电气安全性能。

它的基本原理
是利用一个持续不变的电流波形，在短暂安装期间对一个特定的部件进行一个快速脉冲型
的高压测量，使用谐波频率进行抗压测试，以检验该部件是否能够承受持续的高压而不损坏。

这种测试大多是以交流电压为基础，这也是为什么它叫做谐振耐压试验。

串联谐振耐压试验装置是将一台电压发生器、一台变压器和一台准一系扬声器等装置
用线路连接在一起，通过这几种装置的连接形成一个谐振耐压测试系统。

该设备的工作原
理如下：
首先，将变压器的输出端作为需要测试的仪表的供电电源，将变压器的输出连接在电
压发生器上，选择一个合适的频率，如50或60赫兹，让电压发生器输出一个交流电压信号；接着，将这个信号反馈到变压器的输入端，变压器把它转变成一个正弦波；最后，正
弦波的输出信号将被转变成一个更高的电压，并经由增益放大器连接到测试仪表的输入端。

通过对测试仪表的输入端施加这个谐振耐压电压，就可以检测该仪表的电气安全性能。

通过这种方式，使设备能够以最低的电流和最高的峰值电压，完成高压测量。

由于该
设备能够模拟实际情况下电器提供的不同类型的频率，可以模拟出电器在使用过程中快速
变化的安全性情况，这对确保和保证电器的安全检测尤为重要。

由以上可见，串联谐振耐压试验装置的基本原理是利用一定的步骤，使用变压器、电
压发生器等完成一个谐振耐压测试系统，以快速脉冲型的高压测量来检验电器的电气安全
性能，进而确保和保证电器的用电安全。

PBXZ系列：变频串联谐振电缆交流装置耐压实验装置参考标准：GB50150-2006,DL/T849.6-2004产品别称变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆交流耐压试验装置、电缆耐压试验装置。

产品介绍电缆耐压试验设备适用于10kV、35kV等电缆的交流耐压试验，变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振，在被试品上获得高电压、大电流。

电缆交流耐压试验装置主要由变频电源（主机）、励磁变压器、谐振电抗器、电容分压器组成。

谐振系列电缆交流耐压试验装置频率的调节范围为30～300Hz，符合南方电网公司发布的企业标准《电力设备预防性试验规程》不但能满足高压XLPE电缆的耐压要求，而且具有重量轻（单个部件重量不超过30kg）、可移动性好的优点，适宜现场试验。

该装置中的谐振电抗器，励磁变压器采用干式环氧浇注，适合各类电缆的要求。

产品参数额定输出电压0～220 kV (有效值)及以下输出频率 30～300Hz谐振电压波形正弦波，波形畸变率≤1%满负载工作时间连续工作时间60min系统品质因数最大负载下≥20频率调节细度0.1Hz，不稳定度≤0.01%工作电源220V或380V单相市电系列产品配置及适用范围：PBXZ系列调频式串联谐振常规配置参照表产品型号适用范围（10kV、35kV、110kV电压等级电力电缆交流耐压试验，试验频率：30～300Hz）操作箱谐振电抗器（干式）励磁变压器（干式）电容分压器适用对象PBXZ-44/22 2.5kW1A/22kV二台2.5kVA/1kV25kV10kV电缆≤1km(300mm²)PBXZ-88/224kW2A/22kV二台4kVA/1kV25kV10kV电缆≤2km(300mm²)PBXZ-132/226kW2A/22kV三台6kVA/1/3kV60kV10kV电缆≤3km(300mm²)35kV电缆≤1km(300mm²)PBXZ-176/227.5kW2A/22kV四台7.5kVA/1/3kV60kV10kV电缆≤4km(300mm²)35kV电缆≤1km(300mm²)PBXZ-264/2210kW2A/22kV六台10kVA/1/3kV60kV10kV电缆≤6km(300mm²)35kV电缆≤2km(300mm²)PBXZ-330/2215kW2.5A/22kV六台15kVA/1/3kV100kV10kV电缆≤8km(300mm²)35kV电缆≤2km(300mm²)PBXZ-640/3225kW2.5A/32kV八台25kVA/1/3/5kV200kV10kV电缆≤10km(300mm²)35kV电缆≤4km(300mm²)110k电缆≤1km(400mm²)产品型号适用范围（110kV 、220kV 、500kV 电压等级电力电缆交流耐压试验，试验频率：30～300Hz ）操作台谐振电抗器（油浸式） 激流变压器 （油浸式） 电容分压器适用对象PBXZ-1300/130 50kW 5A/130kV 两台 50kVA/3/5kV150kV35kV 电缆≤2.0km(300mm ²) 110kV 电缆≤2.0km(400mm ²) PBXZ-2600/130 100kW5A/130kV 四台 100kVA/3/5/10kV220kV35kV 电缆≤3.0km(300mm ²)110kV 电缆≤3km(400mm ²) 220kV 电缆≤1.5km(400mm ²)PBXZ-3200/220 160kW4A/220kV 四台 160kVA/5/10kV160kV110kV 电缆≤5.0km(400mm ²) 220kV 电缆≤3.0km(400mm ²) PBXZ-6400/220 320kW8A/220kV 四台320kVA/5/10kV320kV110kV 电缆≤10km(400mm ²)220kV 电缆≤5.0km(400mm ²) 500kV 电缆≤1.0km(400mm ²)。

串联谐振试验装置如何设置试验参数高压电缆在使用之前，需要先确定其谐振点，因此需要先进行串联谐振试验，而串联谐振试验装置在使用的时候，是需要先设置参数的，因此本文就以YTC850串联谐振试验装置为例，来给大家简单介绍串联谐振试验装置如何设置试验参数。

在每次试验前必须正确设置当次试验的各种参数！起始频率：选择自动调谐时的启动频率，下限频率最高为20Hz，上限频率最低为200Hz。

终止频率：选择自动调谐时的结尾频率，下限频率最高为100Hz，上限频率最低为300Hz。

1．设置"起始频率"不可高于"终止频率"。

2.当第一次试验时建议采用30Hz～300Hz进行扫描。

3.当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。

起始电压：设置调谐时输入电压的初此值。

1.对Q值较低的试品如发电机、电动机、架空母线，初此值设定为50～70V；2.对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为30～50V。

第一阶段试验电压：设置试验电压的第一阶段值。

第一阶段试验时间：设置第一阶段试验电压的耐压时间。

第二阶段试验电压：设置试验电压的第二阶段值。

第二阶段试验时间：设置第二阶段试验电压的耐压时间。

第三阶段试验电压：设置试验电压的第三阶段值。

第三阶段试验时间：设置第三阶段试验电压的耐压时间。

我们的电压跟踪系统具备自动校核较大电压波动的功能，但电网电压的波动幅度较小，由此而引起的高压电压的波动也在仪器的捕捉范围内，因此，我们强烈建议你在设置试验电压时，将“试验电压”的数值设定为比要施加的试验电压低2％Ue。

如果没有阶段性耐压试验时，只需设置一个阶段试验电压值和相应的试验时间，其它阶段试验电压和试验时间设为0。

分压器变比：电容分压器的变比值，分压器四串联变比为6000，“分压器变比”设置为6000（一般出厂已设置好）；分压器单节变比为1500，如果使用单节“分压器变比”设置为1500；分压器两串联变比为3000,如果使用两节“分压器变比”设置为3000；过压保护：设置试验电压的极限值，电压超过时自动终止试验，一般比试验电压高10%。

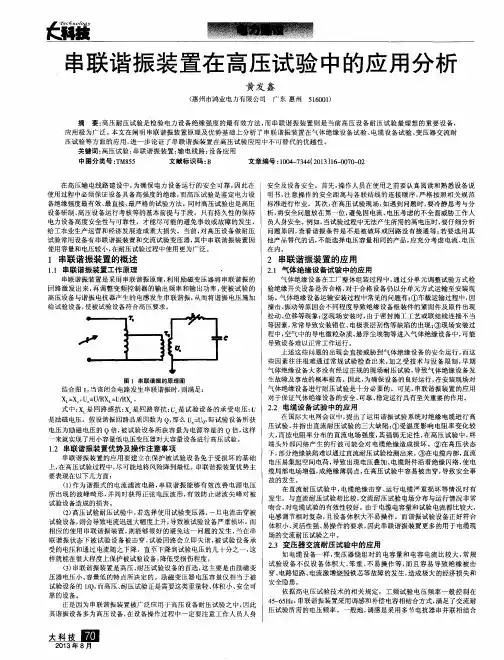

简析高压试验中串联谐振装置的应用效果摘要：串联谐振装置是高压试验的一种新的方法，其在高压试验过程中大大减轻了现场试验的工作量，并在国内得到了广泛应用。

文章先是介绍了串联谐振装置的组成原理、优点及其注意事项，然后分析了高压试验中串联谐振装置在气体绝缘设备、电缆试验、发电机交流耐压试验三方面的应用效果。

关键词：串联；谐振装置；高压试验高压试验是在电力系统中一种最直接、最严格且最有效的试验电气设备的绝缘好坏的方法。

电气设备绝缘的好坏，关系到电气设备是否能安全运行。

因此，在高压试验中，要保证电气设备的安全可靠性。

目前，使用串联谐振装置是高压试验的一种新的方法，并在国内得到广泛应用。

高压试验工作量大，而串联谐振装置是交流耐压装置、适用于大容量，高电压的电容性试品的交接和预防性试验，有效地解决了由于电源容量的不足，对现场实验的制约，且串联谐振装置体积小、重量轻、较容易现场搬运。

适合各类高压电缆和大型发电机组、电力变压器和66kv、110kv、220kv、500kv、gis交流耐压试验技术的要求。

1 串联谐振装置的基本概述1.1 串联谐振装置的组成与原理设计串联谐振装置主要组成部分有：变频控制器、励磁变压器、电抗器、电容分压器。

串联谐振装置运用串联谐振原理，利用电抗器的电感和试品电容实现串联谐振，在被试品上获得所需的高电压大电流，将谐振的电压加到高压试验设备上。

串联谐振装置具有独特的设计：采用了调节电源频率的方式，使串联谐振实验装备与被试品电容谐振产生交流试验电压。

此调频谐振装置能把电抗器采用多只分开设计，分为n节，既可满足高电压，小电流的电器设备试验要求，又能满足像10kv电缆这样的较低电压等级的交流耐压试验要求，是高压试验的理想的耐压装备。

1.2 串联谐振装置在电力系统运用的优点1.2.1 串联谐振装置与普通的大功率调压装置或大功率工频试验变压器相比，其试验设备重量更轻、体积更小，更有利于现场试验。

在电力系统试验中，串联谐振电源只需要提供有功能消耗的部分，而试验所需的电源功率只有试验电压和容量的1/q，使得系统重量减轻和体积减小，一般为普通实验装置的1/10-1/30。

VFSR变频串联谐振耐压试验装置技术全参数VFSR变频串联谐振耐压试验装置是一种用于电力系统中高压设备进行电气耐压试验的装置。

其主要功能是根据被测设备的参数，通过变频技术生成适合该设备的频率，以实现谐振状态下的高电压试验。

下面将从不同方面介绍该装置的技术全参数。

1.输入电源参数：-输入电压范围：该装置一般适用于额定电压为110kV～1000kV的设备，因此输入电压的范围一般为220V～1000V。

-输入频率：输入频率的范围一般为50Hz±5%。

2.输出变频参数：-输出频率范围：该装置是通过变频技术生成适合被测设备的测试频率，因此输出频率范围一般为10Hz～500Hz。

-输出电压范围：输出电压是用于进行设备耐压试验的关键参数之一、输出电压范围一般为0V～2000V，可根据被测设备的额定电压进行调整。

-输出电流范围：输出电流是用于进行设备耐压试验的关键参数之一、输出电流范围一般为0A～20A，可根据被测设备的负荷情况进行调整。

-输出功率范围：输出功率是用于评估设备的电气耐压能力的关键参数之一、输出功率范围一般为0kVA～40kVA。

3.调频精度和稳定性：-频率调节精度：频率调节精度是指装置能够准确控制输出频率的能力。

一般要求频率调节精度在±0.1Hz以内。

-频率稳定性：频率稳定性是指装置在长时间运行下保持输出频率的稳定程度。

一般要求频率稳定性在±0.01Hz以内。

4.其他参数：-输出波形失真率：输出波形失真率是指装置输出波形与理想正弦波之间的偏差程度。

一般要求输出波形失真率在5%以内。

-谐振电容器调整范围：谐振电容器是用于调整电路谐振状态的关键元件之一、其调整范围一般为0μF～100μF。

-输出电压显示精度：输出电压显示精度是指装置显示的实际输出电压与真实值之间的误差程度。

一般要求输出电压显示精度在±1%以内。

总结：VFSR变频串联谐振耐压试验装置技术全参数包括输入电源参数、输出变频参数、调频精度和稳定性以及其他参数。

串联谐振装置主要故障及解决方案串联谐振装置主要针6KV、10kV、35kV、110kV、220KV、以及500kV及以下电力的电缆，GIS和SF6开关，主变压器、母线，发电机，套管，互感器等所有电气主设备的交流耐压试验。

该装置部件较多，结构较为复杂，容易出现以下故障：一、风扇不能启动：1）急停、故障保护、失谐保护后，没有按“故障复位”；2）内部温度过高，功率元件热保护；排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。

二、自动调谐不能完成，找不到谐振点：现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点.原因：回路接地不好，试验回路接线错误，装置某一仪器开路排除方法：1）检查接地装置可靠，接地连接线是否有断开点；2）检查励磁变压器的高低压线圈的通断；（低压绕组阻值两组A1X1和A2X2;高压绕组阻值每个输出端对高压尾）3）检查每一只电抗器的通断；(每个绕组阻值)4）检查分压器的信号线的通断；（电容量）5）检查分压器的高低压电容臂的通断；（1孔对芯，2孔对外壳分别导通；1孔对2孔断开）6）装置自身升压时没有谐振点，还需要检查补偿电容器的通断；三、不能升压到试验电压现象：1）调谐曲线是一条直线，有较低的尖峰；2）试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；原因：1）电抗器与试品电容量不匹配，没有准确找到谐振点；2）试品损耗较高，系统Q值太低；3）励磁变压器高压输出电压较低；4）高压连接线过长或没有采用高压放晕线。

排除方法：1）将补偿电容器并接入试验回路，加大回路电容量；2）尽可能将多只电抗器串联谐振，提高回路电感量；3）提高励磁变压器的输出电压；4）干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；5）一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。

BPXZ-HT-108kV A/108kV/54kV 变频串联谐振试验装置技术方案BPXZ-HT-108kV A/108kV/54kV变频串联谐振试验装置一、被试品对象及试验要求1. 35kV/185mm2电缆1000m，电容量≤0.1665μF，试验频率为30-300Hz，试验电压52kV。

2. 35kV/2000kV A变压器的交流耐压试验，电容量≤0.01μF，试验频率为45-65Hz，试验电压68kV。

3．35kV开关柜，绝缘子、母线等设备的交流耐压试验，试验频率为30-300Hz，试验电压不超过100kV。

二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相220V/380V电压，频率为50Hz；3.额定电压：27kV；108kV4.额定电流：4A；2A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定35kV/185mm2电缆1km，电容量≤0.1665μF，试验频率为30-300Hz,试验电压52kV。

试验电流 I=2πfCU试 =2π×35×0.1665×10-6×52×103=1.9A对应电抗器电感量 L=1/ω2C=120H,设计四台电抗器，单节电抗器为27kVA/27kV/1A/120H验证:2．35kV/2000kV A变压器的交流耐压试验，电容量≤0.01μF，试验频率为45-65Hz，试验电压68kV。

变频谐振试验设备装置变频谐振试验设备装置是利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的串联谐振试验装置。

串联谐振由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。

被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

概况变频谐振试验设备装置各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。

在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。

目前，比较好的方法是采用串联谐振的方法进行耐压试验。

选型依据变频谐振试验设备装置不同于一般通用的试验仪器，最大的特点是同一套设备可以用于不同电气设备的交流耐压试验如交联电缆、变压器、GIS、电动机和发电机等，除了本选型目录给出系列典型常用型号供用户选择外，通常需要根据用户的试品范围和试验要求进行配置方案的设计，满足不同地区、不同用户、不同试品的试验要求。

原理我们已知，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。

Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。

先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。

由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

DFVF3000变频谐振试验设备装置主要应用于：1、6kV-500kV高压交联电缆的交流耐压试验2、发电机的交流耐压试验3、GIS和SF6开关的交流耐压试验4、6kV-500kV变压器的工频耐压试验5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
