VFSR变频串联谐振耐压试验装置技术参数

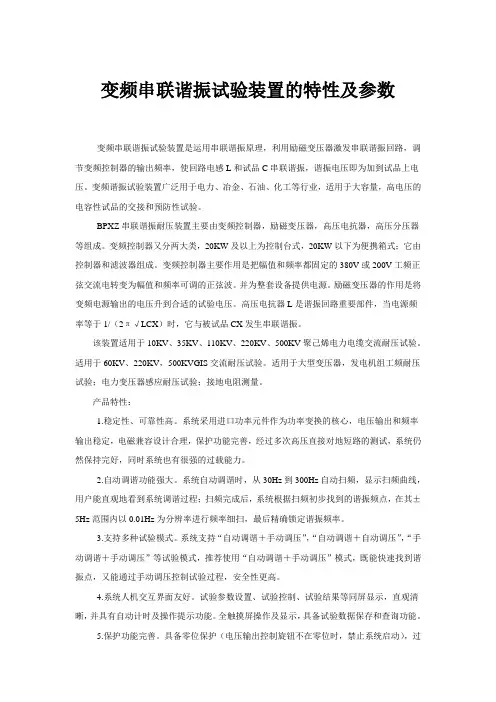

变频串联谐振试验装置的特性及参数变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。

变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

BPXZ串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。

变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。

变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。

并为整套设备提供电源。

励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。

高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它与被试品CX发生串联谐振。

该装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。

适用于60KV、220KV，500KVGIS交流耐压试验。

适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。

产品特性：1.稳定性、可靠性高。

系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。

2.自动调谐功能强大。

系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。

3.支持多种试验模式。

系统支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

变频串联谐振试验装置技术方案XB(f)-270kVA-270kV-45kV_II)-1–XB(f)-270kV A/270kV，，45kV变频变频串联谐振串联谐振试验试验装置装置技技术术方方案案-2–XB(f)-270kV A/270kV/45kV调频式串联谐振试验装置调频式串联谐振试验装置一、一、被试品对象及试验要求被试品对象及试验要求1、50000kV A/110kV电力变压器的交流耐压，电容量≤0.015μf，试验频率为45-65Hz，试验电压160kV。

2、35kV/300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。

3．10kV/300mm2电缆3000m，电容量≤1.12μF，试验频率为30-300Hz,试验电压22kV。

4.110kV断路器、线路绝缘子、隔离开关、GIS及CT、PT等电气设备的交流耐压，试验频率为30-300HZ，最高试验电压265kV。

5、10000kW以下同步电机的交流耐压，试验电压16kV。

二、二、工作环境工作环境1.环境温度：－150C–400C;2.相对湿度：≤90%RH;3.海拔高度:≤1500米；三、三、装置主要技术参数及功能装置主要技术参数及功能 1.额定容量：270kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：45kV；135kV；270kV4.额定电流：6A；2A；1A；5.工作频率：30-300Hz；-3–6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、四、设备遵循标准设备遵循标准GB10229-88《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》GB1094.1-GB1094.6-96《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、五、装置容量确定装置容量确定35kV/300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。

VFSR变频串联谐振耐压试验成套设备产品功能：满足各种电压等级的电气设备交流耐压试验要求。

产品组成部分：变频电源、励磁变压器、电抗器、分压器、谐振电容器产品优势：1、唯一获得“国家重点新产品证书”的产品。

我公司研制的VFSR变频串联谐振成套试验装置是目前国内所有同类产品中唯一获得由科技部、国家税务总局、对外贸易经济合作部、国家质量监督局、国家环境保护总局联合颁发的“国家重点新产品证书”的产品。

2、国内最专业的变频谐振试验系统该系统变频电源专门为现场高压试验设计，采用传统电机用变频电源的控制技术及相应的元器件，结合高压试验的特殊要求进行开发，产品技术成熟，性能可靠。

电源带有多种保护和控制单元，可独立进行调频、调压，无需另外配置调压器；试验发生异常后，可直接控制主功率模块，响应速度快。

主功率器件为四只主功率器件，避免了多只功率元件串并联可能造成的问题。

带有专用硬件保护滤波单元，在出现击穿和放电时，充分保证操作人员和设备的安全。

3、在国内同类产品中技术上处于领先地位，产品性能指标达到国际先进水平我公司研制的VFSR变频串联谐振成套试验装置通过了上海市经济贸易委员会委托，上海市供电局组织的上海市新产品鉴定。

在鉴定中获得了高度的评价，鉴定会专家委员会一致认为该产品性能指标已经达到国际先进水平。

4、国内同类产品中唯一拥有自有知识产权的变频串联谐振耐压试验装置。

因技术上的创新，该产品已获得了国家知识产权局颁发的发明专利证书，在技术上具有多种独创性和先进性。

专利号为：ZL 00 2 59594.X。

5、最早通过国家检测中心的全部型式试验项目的产品。

我公司研制的VFSR变频谐振成套试验装置是国内最早一家通过国家电力工业部电气设质量检验测试中心型式试验的产品，所有性能指标均满足设计要求。

6、同类产品中，市场占有率最高，应用最广泛，使用最稳定我公司研制的VFSR变频谐振成套试验装置是目前国内应用最广泛的产品，我们已经为包括安徽、新疆、河南、广西、天津、浙江、东北等十几家电力科学研究院；哈尔滨、沈阳、天津、济南、太原、郑州、青岛、南京、上海、杭州、广州、佛山、东莞、珠海、深圳等上百家电力局；以及秦山核电、葛洲坝发电厂、扬州发电厂等几十家发电企业提供了共300多套同类型产品。

页码：/17 1VFSR 变频串联谐振耐压试验装置技术方案一、 设备总体参数1.1设备制造所遵循的国家标准及行业标准 DL/T 849.1-2004 《电力设备专用测试仪器通用技术条件》 GB2900 《电工名词术语》 GB10229-88 《电抗器》 GB/T16927.1-2-1997《高电压试验技术》ZBK41006-89 《试验变压器》GB7328-87《变压器和电抗器的声级测量》 IEC 358（1990） 《耦合电容器和电容分压器》 IEC 1000 《电磁兼容性》Q/NNAR6-2001 《VFSR 串联谐振试验成套装置企业标准》 GB4793-1984 《电子测量仪器安全要求》 GB/T3859.1－1993 《半导体变流器基本要求的规定》1.2环境指标（1）工作温度范围：-20℃～45℃（2）工作湿度范围：≤90%RH 不结露（3）海拔：≤1000m（4）噪声：≤60dB（5）最大日温差： 25K（6）日照强度： 0.1W/cm2(风速0.5m/s)（7）安装放置地点平坦，电抗器安装倾斜度不大于5º二、成套设备配置●成套装置满足XLPE交联聚乙烯电缆110kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.7Uo，110kV；●成套装置满足XLPE交联聚乙烯电缆220kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.4Uo，180kV；●成套装置满足110kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为185kV；●成套装置满足220kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为395kV；●成套装置满足500kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为592kV；●成套装置满足500kV及以下开关、隔离刀闸、绝缘子等电气设备的交流耐压试验，试验频率30-300Hz，最高试验电压为680kV；●成套装置可扩容到1000kV试验电压等级。

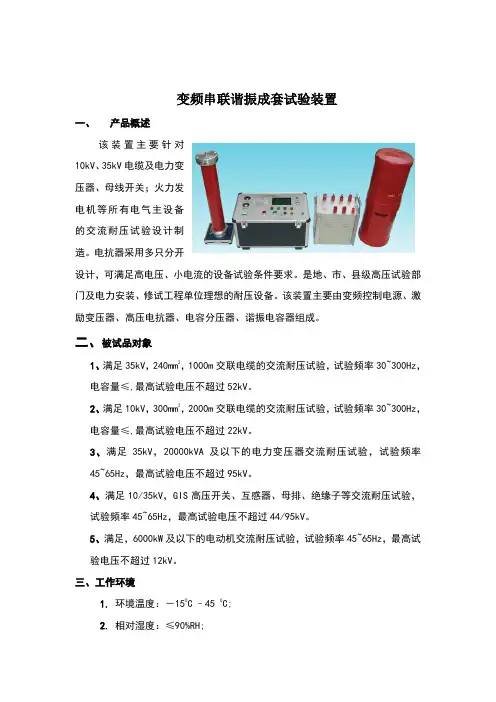

变频串联谐振成套试验装置一、产品概述该装置主要针对10kV、35kV电缆及电力变压器、母线开关；火力发电机等所有电气主设备的交流耐压试验设计制造。

电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。

是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、谐振电容器组成。

二、被试品对象1、满足35kV，240mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤,最高试验电压不超过52kV。

2、满足10kV，300mm2，2000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤,最高试验电压不超过22kV。

3、满足35kV，20000kVA及以下的电力变压器交流耐压试验，试验频率45~65Hz，最高试验电压不超过95kV。

4、满足10/35kV，GIS高压开关、互感器、母排、绝缘子等交流耐压试验，试验频率45~65Hz，最高试验电压不超过44/95kV。

5、满足，6000kW及以下的电动机交流耐压试验，试验频率45~65Hz，最高试验电压不超过12kV。

三、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；四、装置主要技术参数及功能1.额定容量：108kVA2.输入电源：单相380V电压，频率为50Hz；3.额定电压：27kV:；54kV; 108kV4.额定电流：4A; 2A; 1A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值级；五、设备遵循标准GB50150－2006 《电气装置安装工程电气设备交接试验标准》DL/ 《现场绝缘试验实施导则－交流耐压试验》DL/T596-1996 《电力设备预防性试验规程》GB/T16927.1-2-1997 《高电压试验技术》DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》GB/ 《高压输变电设备的绝缘与配合》GB10229-1988 《电抗器》《电力变压器》GB191-2000 《包装储运图示标志》JB/T9641-1999 《试验变压器》IEC 358(1990) 《耦合电容器和电容分压器》GB4793-1984 《电子测量仪器安全要求》GB/ 《半导体变流器应用导则》GB/ 《电工电子产品基本环境试验规程》DL/ 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》六、装置容量确定：1）. 35kV，300mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤,试验电压不超过52kV。

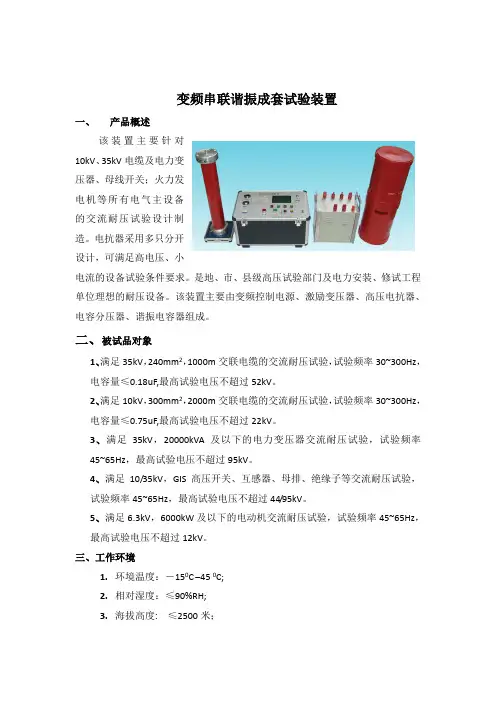

变频串联谐振成套试验装置一、产品概述该装置主要针对10kV、35kV电缆及电力变压器、母线开关；火力发电机等所有电气主设备的交流耐压试验设计制造。

电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。

是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、谐振电容器组成。

二、被试品对象1、满足35kV，240mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.18uF,最高试验电压不超过52kV。

2、满足10kV，300mm2，2000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.75uF,最高试验电压不超过22kV。

3、满足35kV，20000kVA及以下的电力变压器交流耐压试验，试验频率45~65Hz，最高试验电压不超过95kV。

4、满足10/35kV，GIS高压开关、互感器、母排、绝缘子等交流耐压试验，试验频率45~65Hz，最高试验电压不超过44/95kV。

5、满足6.3kV，6000kW及以下的电动机交流耐压试验，试验频率45~65Hz，最高试验电压不超过12kV。

三、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；四、装置主要技术参数及功能1.额定容量：108kVA2.输入电源：单相380V电压，频率为50Hz；3.额定电压：27kV:；54kV; 108kV4.额定电流：4A; 2A; 1A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；五、设备遵循标准GB50150－2006 《电气装置安装工程电气设备交接试验标准》DL/T474.4-2006 《现场绝缘试验实施导则－交流耐压试验》DL/T596-1996 《电力设备预防性试验规程》GB/T16927.1-2-1997 《高电压试验技术》DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》GB/T311.1-1997 《高压输变电设备的绝缘与配合》GB10229-1988 《电抗器》GB1094.3-2003 《电力变压器》GB191-2000 《包装储运图示标志》JB/T9641-1999 《试验变压器》IEC 358(1990) 《耦合电容器和电容分压器》GB4793-1984 《电子测量仪器安全要求》GB/T3859.2-1993 《半导体变流器应用导则》GB/T2423.8-1995 《电工电子产品基本环境试验规程》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》六、装置容量确定：1）. 35kV，300mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.18uF,试验电压不超过52kV。

VF型串联谐振装置技术优势VF型串联谐振装置是由我公司多年生产经验与市场客户反馈升级的zui新一代交流耐压谐振试验装置，采用多种技术，该设备已广泛应到600MW火电站、300MW水电站及500KV变电站的交接试验，深受用户好评。

VF型串联谐振装置技术特点：1、采用低干扰发明技术，降低了高压谐波干扰,增大了输出功率,保护了试品的安全;名称：一种低干扰的串联谐振耐压试验装置；号：ZL200820000344.2名称：调频串联谐振耐压试验装置；号：ZL201520703658.9名称：用于电力系统泄漏电流的监测装置；号：ZL201520700846.6名称：一种无局放的谐振耐压试验装置；号：ZL201520700850.2名称：一种大型水轮机组的工频谐振交流耐压试验装置；号：ZL201520703683.72、国家电网建设和改造推荐产品[证书编号:071239]国家权威部门的检测、鉴定和推荐;3、具有多重软硬件保护，安全可靠, 过压保护、闪络保护、过流保护、掉电保护、过热保护、系统放电保护;4、采用干式真空环氧浇注的电抗器体积小、重量轻、Q值高;5、为高电压试验专业设计的变频控制电源, 输出波形失真度小，试验电压稳定性高;6、四种试验模式自动试验模式—自动寻找谐振点，自动升压，自动计时，自动降压完成试验;自动调谐模式—自动寻找谐振点，手动升压，自动计时，自动降压完成试验;自动升压模式—自动/手动寻找谐振点，自动升压，自动计时，自动降压完成试验;手动试验模式—手动寻找谐振点，手动升压，自动计时，自动降压完成试验;VF型串联谐振装置技术参数1、试验电压：0-1000kV2、试验容量: 0-5000kVA3、谐振频率范围: 20～300Hz4、系统测量精度：0.5级5、连续工作时间: 满功率输出下,工作时间60分种6、频率调节分辩率:0.01Hz7、供电电源电压: AC220V/380V±15% 单相50Hz尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有10KV高压绝缘垫,ZGF-2mA/60KV直流高压发生器,硅橡胶高压线,继电保护试验装置，微水测试仪，安全工器具力学性能试验机，双钳相位伏安表，100A回路电阻测试仪等等的介绍，您如果对我们的产品有兴趣，咨询。

变频串联谐振耐压试验装置220kVA/22kV技术方案目录一、满足试品范围 (3)二、装置主要组成 (3)三、主要功能及特征 (3)四、主要技术参数 (4)五、装置容量验证 (5)六、试验时设备组合方式 (5)七、系统配置参数 (5)八、供货清单 (6)九、参考实验标准 (6)、变频串联谐振耐压试验装置220kVA/22kV一、满足试品范围10kV/300mm2电缆5km交流耐压试验，电容量≤1.8775uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

二、装置主要组成三、主要功能及特征变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。

我公司调频谐振装置主要功能及其技术特点：1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

2、整个装置单件重量很轻，便于现场使用。

3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。

4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。

7、所需电源容量大大减小。

串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。

8、设备的重量和体积大大减少。

串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

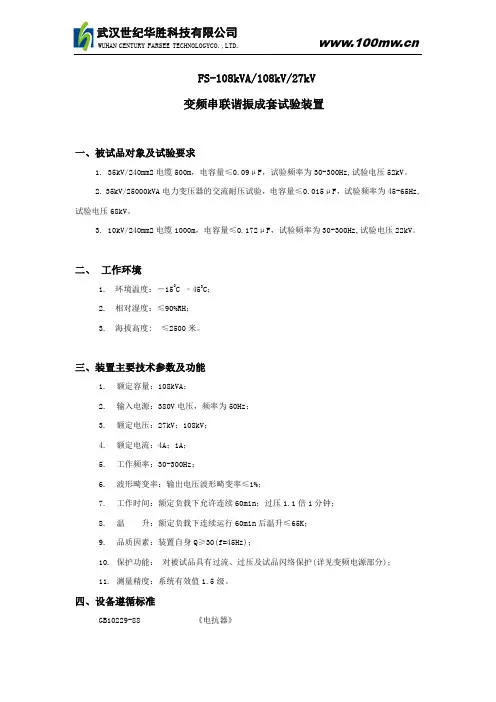

FS-108kVA/108kV/27kV变频串联谐振成套试验装置一、被试品对象及试验要求1. 35kV/240mm2电缆500m，电容量≤0.09μF，试验频率为30-300Hz,试验电压52kV。

2. 35kV/25000kVA电力变压器的交流耐压试验，电容量≤0.015μF，试验频率为45-65Hz,试验电压68kV。

3. 10kV/240mm2电缆1000m，电容量≤0.172μF，试验频率为30-300Hz,试验电压22kV。

二、工作环境1.环境温度：－150C –450C；2.相对湿度：≤90%RH；3.海拔高度: ≤2500米。

三、装置主要技术参数及功能1.额定容量：108kVA；2.输入电源：380V电压，频率为50Hz；3.额定电压：27kV；108kV；4.额定电流：4A；1A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级。

四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定35kV/240mm2电缆500m，电容量≤0.09μF，试验频率为30-300Hz,试验电压52kV。

试验电流 I=2πfCU试 =2π×60×0.09×10-6×52×103=1.76A对应电抗器电感量 L=1/ω2C=78H,设计四台电抗器，使用电抗器二节串联二组并联，则单节电抗器为27kVA/27kV/1A/78H 验证:1．10kV/240mm2电缆1000m，电容量≤0.172μF，试验频率为30-300Hz,试验电压22kV。

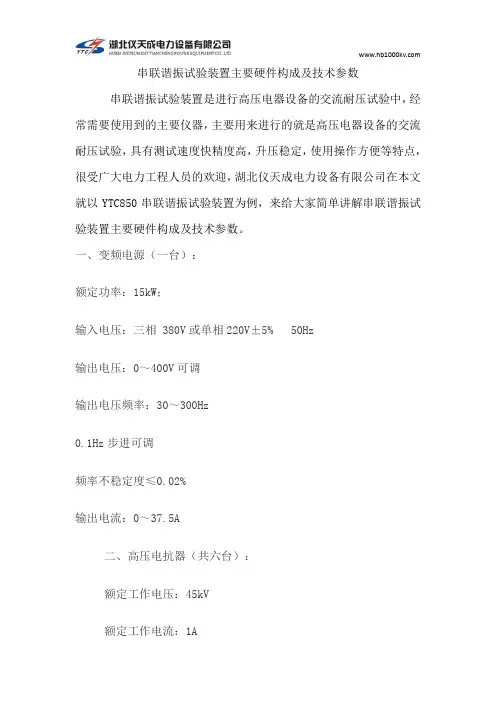

串联谐振试验装置主要硬件构成及技术参数
串联谐振试验装置是进行高压电器设备的交流耐压试验中，经常需要使用到的主要仪器，主要用来进行的就是高压电器设备的交流耐压试验，具有测试速度快精度高，升压稳定，使用操作方便等特点，很受广大电力工程人员的欢迎，湖北仪天成电力设备有限公司在本文就以YTC850串联谐振试验装置为例，来给大家简单讲解串联谐振试验装置主要硬件构成及技术参数。

一、变频电源（一台）：
额定功率：15kW；
输入电压：三相 380V或单相220V±5% 50Hz
输出电压：0～400V可调
输出电压频率：30～300Hz
0.1Hz步进可调
频率不稳定度≤0.02%
输出电流：0～37.5A
二、高压电抗器（共六台）：
额定工作电压：45kV
额定工作电流：1A
额定电感量：110H
连续工作时间：60min
温升：小于65k
工作频率：30~300Hz
三、激励变压器（一
台）：
额定容量：15kVA
输入电压：400V
输出电压：4/8/16kV
输出电流：3.75/1.87/0.93A
四、电容分压器（一套）：
自身电容量：500pF
额定电压：270kV
工作频率：30～300Hz
不确定度：1.5%
额定电压:270kV/500pF。

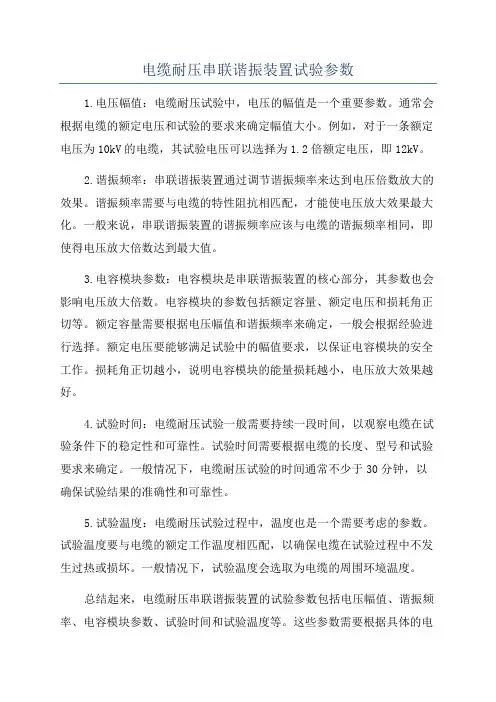

电缆耐压串联谐振装置试验参数1.电压幅值：电缆耐压试验中，电压的幅值是一个重要参数。

通常会根据电缆的额定电压和试验的要求来确定幅值大小。

例如，对于一条额定电压为10kV的电缆，其试验电压可以选择为1.2倍额定电压，即12kV。

2.谐振频率：串联谐振装置通过调节谐振频率来达到电压倍数放大的效果。

谐振频率需要与电缆的特性阻抗相匹配，才能使电压放大效果最大化。

一般来说，串联谐振装置的谐振频率应该与电缆的谐振频率相同，即使得电压放大倍数达到最大值。

3.电容模块参数：电容模块是串联谐振装置的核心部分，其参数也会影响电压放大倍数。

电容模块的参数包括额定容量、额定电压和损耗角正切等。

额定容量需要根据电压幅值和谐振频率来确定，一般会根据经验进行选择。

额定电压要能够满足试验中的幅值要求，以保证电容模块的安全工作。

损耗角正切越小，说明电容模块的能量损耗越小，电压放大效果越好。

4.试验时间：电缆耐压试验一般需要持续一段时间，以观察电缆在试验条件下的稳定性和可靠性。

试验时间需要根据电缆的长度、型号和试验要求来确定。

一般情况下，电缆耐压试验的时间通常不少于30分钟，以确保试验结果的准确性和可靠性。

5.试验温度：电缆耐压试验过程中，温度也是一个需要考虑的参数。

试验温度要与电缆的额定工作温度相匹配，以确保电缆在试验过程中不发生过热或损坏。

一般情况下，试验温度会选取为电缆的周围环境温度。

总结起来，电缆耐压串联谐振装置的试验参数包括电压幅值、谐振频率、电容模块参数、试验时间和试验温度等。

这些参数需要根据具体的电缆型号、试验要求和实际情况来确定，以确保电缆耐压试验的效果和安全性。

附件（合同号：100120L）BPXZ-HT-132/55变频串联谐振交流耐压试验装置技术方案一. 基本性能1、可满足10kV高压电缆交流耐压试验，电缆截面积300mm2,电缆长度不超过3km。

2、可满足35kV高压电缆交流耐压试验，电缆截面积300mm2,电缆长度不超过1km。

二、设备制造所遵循的国家标准及行业标准本装置设计符合以下标准：GB1094 《电力变压器》GB4208 《外壳防护等级》GB311.1 《高压输变电设备的绝缘配合》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB7449 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB10229-88 《电抗器》GB191 《包装贮运标志》GB/T16927.1-2-1997 《高电压试验技术》GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空间间隙》ZBK41006-89 《试验变压器》GB7328-87 《变压器和电抗器的声级测量》IEC 358（1990）《耦合电容器和电容分压器》IEC 1000 《电磁兼容性》GB4793-1984 电子测量仪器安全要求GB/T2423.8-1995 电工电子产品基本环境试验规程GB/T3859.1－1993 半导体变流器基本要求的规定GB/T3859.2-1993 半导体变流器应用导则三、系统原理和功能系统由变频电源，励磁变压器，谐振电抗器，分压器及试品组成。

系统具有以下功能：试品放电保护：在耐压试验过程中，如果试品局部放电击穿，由于试品电容发生了改变，系统不再处于谐振状态，系统在1微秒内自动跳闸，液晶屏显示“放电保护”，试品电压迅速降为试验电压的十分之一以下，保护了试品。

所以即使试品被击穿，也不会损坏试品。

过电压保护：产品具有过电压保护功能，过电压保护值可人工设定，利用分压器的模拟信号进行硬件保护，保护可在1微秒内迅速动作。

过电压保护精度为2%。

变频串联谐振耐压试验成套装置适用范围变频串联谐振耐压试验成套装置产品基本描述：1.1、产品名称：调频串联谐振试验装置1.2、规格型号：SDBP-165KVA/110KV1.3.产品图片2、变频串联谐振耐压试验成套装置设备适用范围2．1 满足300mm2/35KV电缆，长度1公里的交流耐压试验。

2．2 满足12500kvA/35KV主变的交流耐压试验。

2．3满足35kV开关、组合电器、电压互感器及绝缘仔的交流耐压试验。

3、设备制造引用和执行标准DL/T849.6—2004 《高压谐振试验装置》GB 6450—1986 《干式电力变压器》DL/T848.2—2004 《试验变压器》GB/10229—1988 《电抗器》GB/T11920—1989 《控制装置通用技术条件》GB/T16927.1—1997 《高电压试验技术》IEC358—1990 《耦合电容器和电容分压器》GB311.1 《高压输变电设备的绝缘配合》DL/T846—2004 《高电压测试设备通用技术条件》Q/CSG10007—2004 《电力设备预防性试验规程》GB7328—87 《变压器和电抗器的声级测量》DL474。

4—1992 《交流耐压试验》4、使用环境条件4．1 周围空气温度：zui高温度：+45℃ zui低温度：-10℃；zui大日温差：35k 日照强度：0.1w/cm24．2 海拔高度：≤2000m ；4．3 相对湿度：≤90 %4．4 安装放置地点平坦，电抗器安装倾斜度不小于50 ；4．5 周围应无严重影响设备绝缘的气体蒸气，化学性沉积灰尘，污垢及其它爆炸性介质。

4、设备具体配置4.1 变频串联谐振耐压试验成套装置试验要求：4．1．1．1．300mm2/35kv电缆的交流耐压试验，试验时间60min，试验电压52kv，试验频率30～300Hz，等效电容量为0.19uF。

4．1．2．12500kvA/35kv主变的交流耐压试验，试验时间1min，试验电压85kv，试验频率30～300Hz。

VFSR变频串联谐振耐压试验装置技术全参数VFSR变频串联谐振耐压试验装置是一种用于电力系统中高压设备进行电气耐压试验的装置。

其主要功能是根据被测设备的参数，通过变频技术生成适合该设备的频率，以实现谐振状态下的高电压试验。

下面将从不同方面介绍该装置的技术全参数。

1.输入电源参数：-输入电压范围：该装置一般适用于额定电压为110kV～1000kV的设备，因此输入电压的范围一般为220V～1000V。

-输入频率：输入频率的范围一般为50Hz±5%。

2.输出变频参数：-输出频率范围：该装置是通过变频技术生成适合被测设备的测试频率，因此输出频率范围一般为10Hz～500Hz。

-输出电压范围：输出电压是用于进行设备耐压试验的关键参数之一、输出电压范围一般为0V～2000V，可根据被测设备的额定电压进行调整。

-输出电流范围：输出电流是用于进行设备耐压试验的关键参数之一、输出电流范围一般为0A～20A，可根据被测设备的负荷情况进行调整。

-输出功率范围：输出功率是用于评估设备的电气耐压能力的关键参数之一、输出功率范围一般为0kVA～40kVA。

3.调频精度和稳定性：-频率调节精度：频率调节精度是指装置能够准确控制输出频率的能力。

一般要求频率调节精度在±0.1Hz以内。

-频率稳定性：频率稳定性是指装置在长时间运行下保持输出频率的稳定程度。

一般要求频率稳定性在±0.01Hz以内。

4.其他参数：-输出波形失真率：输出波形失真率是指装置输出波形与理想正弦波之间的偏差程度。

一般要求输出波形失真率在5%以内。

-谐振电容器调整范围：谐振电容器是用于调整电路谐振状态的关键元件之一、其调整范围一般为0μF～100μF。

-输出电压显示精度：输出电压显示精度是指装置显示的实际输出电压与真实值之间的误差程度。

一般要求输出电压显示精度在±1%以内。

总结：VFSR变频串联谐振耐压试验装置技术全参数包括输入电源参数、输出变频参数、调频精度和稳定性以及其他参数。

变电站串联谐振试验装置技术指标变电站变频串联谐振试验装置，该系列耐压装置主要针对220kV及以下变电站一次电气设备交流耐压试验设计制造。

按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。

既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

本产品主要由变频控制电源、激励变压器、电抗器、电容分压器组成。

其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块，确保仪器稳定和安全。

1、同电压等级、同容量的电抗器其体积较小、重量较轻2、在额定负载时温升小3、采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠4、变频控制源容量裕度大5、保护功能强，输出波形好，稳定性好6、具备多种工作模式，操作方便7、采用220V或380V单相电源，方便现场取电8、配置灵活，可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高1、额定输出电压：0～800kV(AC有效值)及其以下2、输出频率：20～300Hz3、谐振电压波形：纯正弦波,波形畸变率<1.0%4、最大试验容量：1000kVA及其以下5、工作制：满功率输出下,一次连续工作时间15min6、品质因数：30～907、频率调节灵敏度：0.1Hz,不稳定度<0.05%8、工作电源：380/220V±15%/50Hz±5%设备主要配置及技术参数说明1.变频电源1、额定功率：6kW2、输入电压：三相380V±5% 或单相220V±5% 45～65Hz，当电源为380V时，可做额定负载试验;当电源为220V时，只可做1/2负载试验3、输出电压：0～400V可调4、输出电压频率：20～300Hz5、频率调节:0.1Hz步进可调6、频率不稳定度:≤0.02%7、输出电流：0～30A1、放置方式:变频电源的放置为纵向和横向,特别适合现场操作及观察。

变频串联谐振试验装置如何进行参数设置变频串联谐振试验装置如何进行参数设置呢？变频串联谐振试验装置主要用来进行高压电器设备的交流耐压试验，具有测试速度快、精度高等特点，那么变频串联谐振试验装置如何进行参数设置呢？本文主要以湖北仪天成电力设备有限公司生产的YTC850串联谐振试验装置为例，来给大家进行简单的讲解。

起始频率：选择自动调谐时的启动频率，下限频率为20Hz，上限频率最低为200Hz。

终止频率：选择自动调谐时的结尾频率，下限频率为100Hz，上限频率最低为300Hz。

1.设置"起始频率"不可高于"终止频率"。

2.当第一次试验时建议采用30Hz～300Hz进行扫描。

3.当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。

起始电压：设置调谐时输入电压的初此值。

对Q值较低的试品如发电机、电动机、架空母线，初此值设定为50～70V；对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为30～50V。

第一阶段试验电压：设置试验电压的第一阶段值。

第一阶段试验时间：设置第一阶段试验电压的耐压时间。

第二阶段试验电压：设置试验电压的第二阶段值。

第二阶段试验时间：设置第二阶段试验电压的耐压时间。

第三阶段试验电压：设置试验电压的第三阶段值。

第三阶段试验时间：设置第三阶段试验电压的耐压时间。

我们的电压跟踪系统具备自动校核较大电压波动的功能，但电网电压的波动幅度较小，由此而引起的高压电压的波动也在仪器的捕捉范围内，因此，我们强烈建议你在设置试验电压时，将“试验电压”的数值设定为比要施加的试验电压低2%Ue。

如果没有阶段性耐压试验时，只需设置一个阶段试验电压值和相应的试验时间，其它阶段试验电压和试验时间设为0。

分压器变比：分压器单节变比为3000：1，“分压器变比”设置为3000；(一般出厂已设置好)过压保护：设置试验电压的极限值，电压超过时自动终止试验，一般比试验电压高10%。
