VFSR变频串联谐振耐压试验装置技术全参数

变频串联谐振试验装置的特性及参数变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。

变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

BPXZ串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。

变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。

变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。

并为整套设备提供电源。

励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。

高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它与被试品CX发生串联谐振。

该装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。

适用于60KV、220KV，500KVGIS交流耐压试验。

适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。

产品特性：1.稳定性、可靠性高。

系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。

2.自动调谐功能强大。

系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。

3.支持多种试验模式。

系统支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

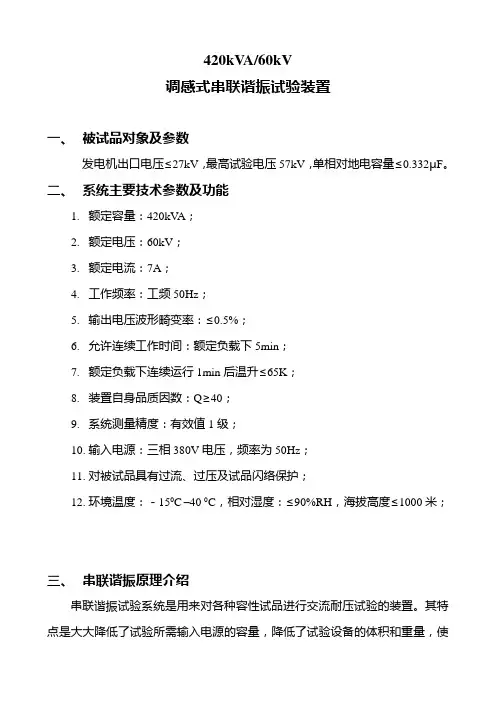

420kV A/60kV调感式串联谐振试验装置一、被试品对象及参数发电机出口电压≤27kV，最高试验电压57kV，单相对地电容量≤0.332μF。

二、系统主要技术参数及功能1.额定容量：420kV A；2.额定电压：60kV；3.额定电流：7A；4.工作频率：工频50Hz；5.输出电压波形畸变率：≤0.5%；6.允许连续工作时间：额定负载下5min；7.额定负载下连续运行1min后温升≤65K；8.装置自身品质因数：Q≥40；9.系统测量精度：有效值1级；10.输入电源：三相380V电压，频率为50Hz；11.对被试品具有过流、过压及试品闪络保护；12.环境温度：－150C–40 0C，相对湿度：≤90%RH，海拔高度≤1000米；三、串联谐振原理介绍串联谐振试验系统是用来对各种容性试品进行交流耐压试验的装置。

其特点是大大降低了试验所需输入电源的容量，降低了试验设备的体积和重量，使现场试验易于实施；并可大大降低试验设备及做试验时所需输入的人力、物力费用。

串联谐振系统又分调感型谐振及调频型谐振，这两种谐振实现谐振的方式不同，调感型是通过调节电感使试验回路产生谐振，而调频型是通过调节试验频率使试验回路产生谐振。

但结果却是一致的，即在输入小容量的电源在被试品上能获得需要的大容量的输出。

谐振原理图如图1所示。

图1（a ） 谐振原理图 图1（b ） 回路向量图由图1 (b) 可见，当C L U U =，即L C X ωω=1时，fLfC X ππ221=，则••-=C L U U=+••C L U U ，此时回路达到谐振状态，达到此状态的方法有两种，一种是调节电感L ，称为工频谐振；一种是调节频率f ，称为变频谐振。

这样针对绕组式的被试品，如发电机的定子绕组和变压器高低压绕组，根据国家标准采用工频谐振做工频耐压试验；针对电缆、开关和GIS 等试品，可采用变频谐振做耐压试验。

在谐振状态时，则有••=R U U此时L I C I U U XC L ⋅⋅=⋅==ωω1被试品Cx 上获得的容量X C C I S ω12⋅=电抗器L 上获得的容量L I S L ω⋅=2激励变的输出容量为R I I U I U S R 2=⋅=⋅= 因此，品质因数R LR C RI C I SS Q X X Cωωω====1122因为R L >>ω，故1>>Q由此可见，适当地设计回路的品质因数值，则谐振系统可在被试品Cx 上获得Q 倍输入电源的容量。

VFSR变频串联谐振耐压试验成套设备产品功能：满足各种电压等级的电气设备交流耐压试验要求。

产品组成部分：变频电源、励磁变压器、电抗器、分压器、谐振电容器产品优势：1、唯一获得“国家重点新产品证书”的产品。

我公司研制的VFSR变频串联谐振成套试验装置是目前国内所有同类产品中唯一获得由科技部、国家税务总局、对外贸易经济合作部、国家质量监督局、国家环境保护总局联合颁发的“国家重点新产品证书”的产品。

2、国内最专业的变频谐振试验系统该系统变频电源专门为现场高压试验设计，采用传统电机用变频电源的控制技术及相应的元器件，结合高压试验的特殊要求进行开发，产品技术成熟，性能可靠。

电源带有多种保护和控制单元，可独立进行调频、调压，无需另外配置调压器；试验发生异常后，可直接控制主功率模块，响应速度快。

主功率器件为四只主功率器件，避免了多只功率元件串并联可能造成的问题。

带有专用硬件保护滤波单元，在出现击穿和放电时，充分保证操作人员和设备的安全。

3、在国内同类产品中技术上处于领先地位，产品性能指标达到国际先进水平我公司研制的VFSR变频串联谐振成套试验装置通过了上海市经济贸易委员会委托，上海市供电局组织的上海市新产品鉴定。

在鉴定中获得了高度的评价，鉴定会专家委员会一致认为该产品性能指标已经达到国际先进水平。

4、国内同类产品中唯一拥有自有知识产权的变频串联谐振耐压试验装置。

因技术上的创新，该产品已获得了国家知识产权局颁发的发明专利证书，在技术上具有多种独创性和先进性。

专利号为：ZL 00 2 59594.X。

5、最早通过国家检测中心的全部型式试验项目的产品。

我公司研制的VFSR变频谐振成套试验装置是国内最早一家通过国家电力工业部电气设质量检验测试中心型式试验的产品，所有性能指标均满足设计要求。

6、同类产品中，市场占有率最高，应用最广泛，使用最稳定我公司研制的VFSR变频谐振成套试验装置是目前国内应用最广泛的产品，我们已经为包括安徽、新疆、河南、广西、天津、浙江、东北等十几家电力科学研究院；哈尔滨、沈阳、天津、济南、太原、郑州、青岛、南京、上海、杭州、广州、佛山、东莞、珠海、深圳等上百家电力局；以及秦山核电、葛洲坝发电厂、扬州发电厂等几十家发电企业提供了共300多套同类型产品。

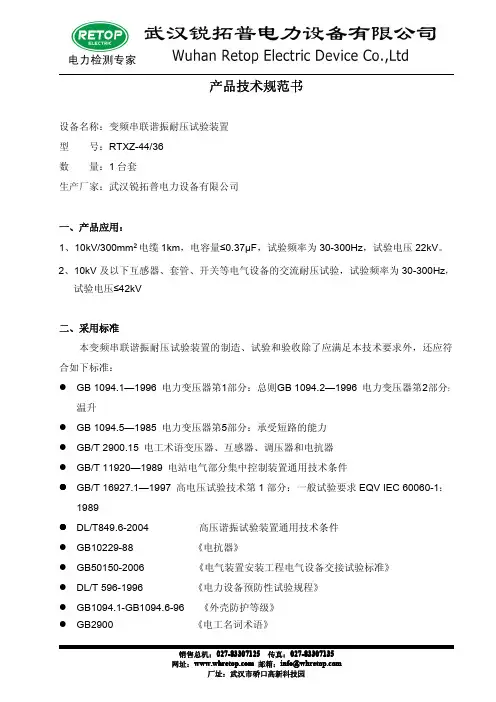

页码：/17 1VFSR 变频串联谐振耐压试验装置技术方案一、 设备总体参数1.1设备制造所遵循的国家标准及行业标准 DL/T 849.1-2004 《电力设备专用测试仪器通用技术条件》 GB2900 《电工名词术语》 GB10229-88 《电抗器》 GB/T16927.1-2-1997《高电压试验技术》ZBK41006-89 《试验变压器》GB7328-87《变压器和电抗器的声级测量》 IEC 358（1990） 《耦合电容器和电容分压器》 IEC 1000 《电磁兼容性》Q/NNAR6-2001 《VFSR 串联谐振试验成套装置企业标准》 GB4793-1984 《电子测量仪器安全要求》 GB/T3859.1－1993 《半导体变流器基本要求的规定》1.2环境指标（1）工作温度范围：-20℃～45℃（2）工作湿度范围：≤90%RH 不结露（3）海拔：≤1000m（4）噪声：≤60dB（5）最大日温差： 25K（6）日照强度： 0.1W/cm2(风速0.5m/s)（7）安装放置地点平坦，电抗器安装倾斜度不大于5º二、成套设备配置●成套装置满足XLPE交联聚乙烯电缆110kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.7Uo，110kV；●成套装置满足XLPE交联聚乙烯电缆220kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.4Uo，180kV；●成套装置满足110kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为185kV；●成套装置满足220kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为395kV；●成套装置满足500kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为592kV；●成套装置满足500kV及以下开关、隔离刀闸、绝缘子等电气设备的交流耐压试验，试验频率30-300Hz，最高试验电压为680kV；●成套装置可扩容到1000kV试验电压等级。

变频串联谐振成套试验装置一、产品概述该装置主要针对10kV、35kV电缆及电力变压器、母线开关；火力发电机等所有电气主设备的交流耐压试验设计制造。

电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。

是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、谐振电容器组成。

二、被试品对象1、满足35kV，240mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤,最高试验电压不超过52kV。

2、满足10kV，300mm2，2000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤,最高试验电压不超过22kV。

3、满足35kV，20000kVA及以下的电力变压器交流耐压试验，试验频率45~65Hz，最高试验电压不超过95kV。

4、满足10/35kV，GIS高压开关、互感器、母排、绝缘子等交流耐压试验，试验频率45~65Hz，最高试验电压不超过44/95kV。

5、满足，6000kW及以下的电动机交流耐压试验，试验频率45~65Hz，最高试验电压不超过12kV。

三、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；四、装置主要技术参数及功能1.额定容量：108kVA2.输入电源：单相380V电压，频率为50Hz；3.额定电压：27kV:；54kV; 108kV4.额定电流：4A; 2A; 1A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值级；五、设备遵循标准GB50150－2006 《电气装置安装工程电气设备交接试验标准》DL/ 《现场绝缘试验实施导则－交流耐压试验》DL/T596-1996 《电力设备预防性试验规程》GB/T16927.1-2-1997 《高电压试验技术》DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》GB/ 《高压输变电设备的绝缘与配合》GB10229-1988 《电抗器》《电力变压器》GB191-2000 《包装储运图示标志》JB/T9641-1999 《试验变压器》IEC 358(1990) 《耦合电容器和电容分压器》GB4793-1984 《电子测量仪器安全要求》GB/ 《半导体变流器应用导则》GB/ 《电工电子产品基本环境试验规程》DL/ 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》六、装置容量确定：1）. 35kV，300mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤,试验电压不超过52kV。

变频串联谐振成套试验装置一、产品概述该装置主要针对10kV、35kV电缆及电力变压器、母线开关；火力发电机等所有电气主设备的交流耐压试验设计制造。

电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。

是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、谐振电容器组成。

二、被试品对象1、满足35kV，240mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.18uF,最高试验电压不超过52kV。

2、满足10kV，300mm2，2000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.75uF,最高试验电压不超过22kV。

3、满足35kV，20000kVA及以下的电力变压器交流耐压试验，试验频率45~65Hz，最高试验电压不超过95kV。

4、满足10/35kV，GIS高压开关、互感器、母排、绝缘子等交流耐压试验，试验频率45~65Hz，最高试验电压不超过44/95kV。

5、满足6.3kV，6000kW及以下的电动机交流耐压试验，试验频率45~65Hz，最高试验电压不超过12kV。

三、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；四、装置主要技术参数及功能1.额定容量：108kVA2.输入电源：单相380V电压，频率为50Hz；3.额定电压：27kV:；54kV; 108kV4.额定电流：4A; 2A; 1A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；五、设备遵循标准GB50150－2006 《电气装置安装工程电气设备交接试验标准》DL/T474.4-2006 《现场绝缘试验实施导则－交流耐压试验》DL/T596-1996 《电力设备预防性试验规程》GB/T16927.1-2-1997 《高电压试验技术》DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》GB/T311.1-1997 《高压输变电设备的绝缘与配合》GB10229-1988 《电抗器》GB1094.3-2003 《电力变压器》GB191-2000 《包装储运图示标志》JB/T9641-1999 《试验变压器》IEC 358(1990) 《耦合电容器和电容分压器》GB4793-1984 《电子测量仪器安全要求》GB/T3859.2-1993 《半导体变流器应用导则》GB/T2423.8-1995 《电工电子产品基本环境试验规程》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》六、装置容量确定：1）. 35kV，300mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.18uF,试验电压不超过52kV。

串联谐振试验装置通用说明书尊敬的顾客：感谢您购买本公司调频式串联谐振试验装置。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！公司地址：武汉市洪山区雄楚大街1019号销售热线：传真：网址：◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

串联谐振试验装置主要硬件构成及技术参数
串联谐振试验装置是进行高压电器设备的交流耐压试验中，经常需要使用到的主要仪器，主要用来进行的就是高压电器设备的交流耐压试验，具有测试速度快精度高，升压稳定，使用操作方便等特点，很受广大电力工程人员的欢迎，湖北仪天成电力设备有限公司在本文就以YTC850串联谐振试验装置为例，来给大家简单讲解串联谐振试验装置主要硬件构成及技术参数。

一、变频电源（一台）：
额定功率：15kW；
输入电压：三相 380V或单相220V±5% 50Hz
输出电压：0～400V可调
输出电压频率：30～300Hz
0.1Hz步进可调
频率不稳定度≤0.02%
输出电流：0～37.5A
二、高压电抗器（共六台）：
额定工作电压：45kV
额定工作电流：1A
额定电感量：110H
连续工作时间：60min
温升：小于65k
工作频率：30~300Hz
三、激励变压器（一
台）：
额定容量：15kVA
输入电压：400V
输出电压：4/8/16kV
输出电流：3.75/1.87/0.93A
四、电容分压器（一套）：
自身电容量：500pF
额定电压：270kV
工作频率：30～300Hz
不确定度：1.5%
额定电压:270kV/500pF。

电缆耐压串联谐振装置试验参数1.电压幅值：电缆耐压试验中，电压的幅值是一个重要参数。

通常会根据电缆的额定电压和试验的要求来确定幅值大小。

例如，对于一条额定电压为10kV的电缆，其试验电压可以选择为1.2倍额定电压，即12kV。

2.谐振频率：串联谐振装置通过调节谐振频率来达到电压倍数放大的效果。

谐振频率需要与电缆的特性阻抗相匹配，才能使电压放大效果最大化。

一般来说，串联谐振装置的谐振频率应该与电缆的谐振频率相同，即使得电压放大倍数达到最大值。

3.电容模块参数：电容模块是串联谐振装置的核心部分，其参数也会影响电压放大倍数。

电容模块的参数包括额定容量、额定电压和损耗角正切等。

额定容量需要根据电压幅值和谐振频率来确定，一般会根据经验进行选择。

额定电压要能够满足试验中的幅值要求，以保证电容模块的安全工作。

损耗角正切越小，说明电容模块的能量损耗越小，电压放大效果越好。

4.试验时间：电缆耐压试验一般需要持续一段时间，以观察电缆在试验条件下的稳定性和可靠性。

试验时间需要根据电缆的长度、型号和试验要求来确定。

一般情况下，电缆耐压试验的时间通常不少于30分钟，以确保试验结果的准确性和可靠性。

5.试验温度：电缆耐压试验过程中，温度也是一个需要考虑的参数。

试验温度要与电缆的额定工作温度相匹配，以确保电缆在试验过程中不发生过热或损坏。

一般情况下，试验温度会选取为电缆的周围环境温度。

总结起来，电缆耐压串联谐振装置的试验参数包括电压幅值、谐振频率、电容模块参数、试验时间和试验温度等。

这些参数需要根据具体的电缆型号、试验要求和实际情况来确定，以确保电缆耐压试验的效果和安全性。

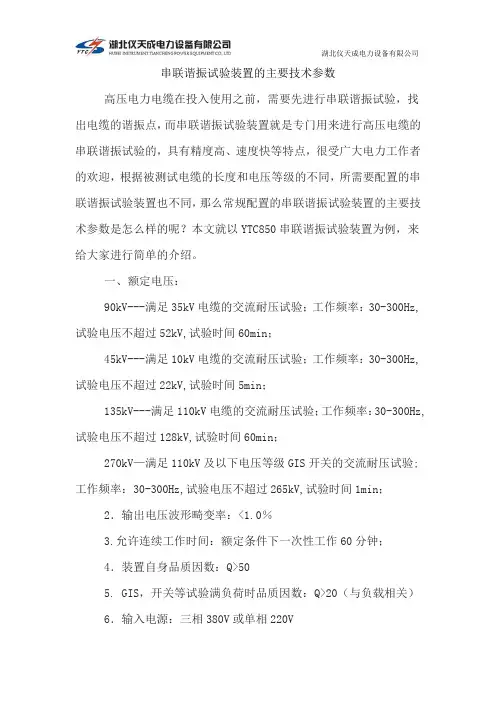

串联谐振试验装置的主要技术参数高压电力电缆在投入使用之前，需要先进行串联谐振试验，找出电缆的谐振点，而串联谐振试验装置就是专门用来进行高压电缆的串联谐振试验的，具有精度高、速度快等特点，很受广大电力工作者的欢迎，根据被测试电缆的长度和电压等级的不同，所需要配置的串联谐振试验装置也不同，那么常规配置的串联谐振试验装置的主要技术参数是怎么样的呢？本文就以YTC850串联谐振试验装置为例，来给大家进行简单的介绍。

一、额定电压：90kV---满足35kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压不超过52kV,试验时间60min；45kV---满足10kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压不超过22kV,试验时间5min；135kV---满足110kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压不超过128kV,试验时间60min；270kV—满足110kV及以下电压等级GIS开关的交流耐压试验;工作频率：30-300Hz,试验电压不超过265kV,试验时间1min；2．输出电压波形畸变率：<1.0％3.允许连续工作时间：额定条件下一次性工作60分钟；4．装置自身品质因数：Q>505. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）6．输入电源：三相380V或单相220V7．频率调节范围：30Hz～300Hz8．系统测量精度：1.5％9．装置具有过压、过流、零位启动等保护功能二、设备主要配置及技术参数说明：1.变频电源（一台）：额定功率：15kW；输入电压：三相 380V或单相220V±5% 50Hz输出电压：0～400V可调输出电压频率：30～300Hz0.1Hz步进可调频率不稳定度≤0.02%输出电流：0～37.5A2. 高压电抗器（共六台）：额定工作电压：45kV额定工作电流：1A额定电感量：110H连续工作时间：60min温升：小于65k工作频率：30~300Hz3. 激励变压器（一台）：额定容量：15kVA输入电压：400V输出电压：4/8/16kV输出电流：3.75/1.87/0.93A4. 电容分压器（一套）：自身电容量：500pF额定电压：270kV工作频率：30～300Hz不确定度：1.5%额定电压:270kV/500pF不同的电缆需要的串联谐振试验设备是不同的，电力工作者需要根据被测电缆的电压等级的不同，选择不同等级的串联谐振试验设备，如果不知道怎么选，可以来电咨询哦！。

变频串联谐振耐压试验装置系统讲解|串联谐振人必看变频串联谐振耐压试验装置是什么。

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。

当电路发生串联谐振时电路的阻抗Z=√R^2 +(XC-XL)^2=R，电路中总阻抗最小，电流将达到最大值。

变频串联谐振耐压试验装置的三大应用高压大电容量设备进行交流耐压试验时,试验变压器容量要求非常大,试验设备笨重,而应用串联谐振原理可以利用电压及容量小得多的设备产生所需的试验电压,满足试验要求。

下面三新电力给大家介绍一下串联谐振试验装置在各个领域的应用。

1.在电缆试验中的应用城乡电网中电缆的大量使用,其故障时有发生。

为保证交联电缆的安全运行,国家电网公司对电缆交接和预防性试验做出了新的规定,用交流耐压试验替代原来的直流耐压试验,以避免直流试验的累积效应对电缆造成损伤。

国际大电网会议(CIGRE)21.09工作组的建议导则提出高压挤包绝缘电缆的现场试验采用DAXZ串联谐振试验系统,频率范围为30～300Hz。

并在1997年发表的题为“高压橡塑电缆系统敷设后的试验”的总结报告中明确指出以下3条。

①由于直流电场强度按电阻率分布,而电阻率受温度等影响较大,同时耐压试验过程中,终端头的外部闪络引起的行波可能造成绝缘损坏。

②直流耐压试验在很高电压下,难以检出相间的绝缘缺陷。

③直流电压本身容易在电缆内部集起空间电荷,引起电缆附件沿绝缘闪络,因波过程还会产生过电压,这些现象迭加在一起,使局部电场增强,容易形成绝缘弱点,在试验过程中可能导致绝缘击穿,并可能在运行中引起事故。

很多电缆在交接试验中按GB50150-2006标准进行直流耐压试验顺利进行,但投运不久就发生绝缘击穿事故,正常运行的电缆被直流耐压试验损坏的情况也时有发生。

交流耐压试验因其电场分布符合运行实际情况,故对电缆的试验最为有效。

VFSR变频串联谐振耐压试验装置技术全参数VFSR变频串联谐振耐压试验装置是一种用于电力系统中高压设备进行电气耐压试验的装置。

其主要功能是根据被测设备的参数，通过变频技术生成适合该设备的频率，以实现谐振状态下的高电压试验。

下面将从不同方面介绍该装置的技术全参数。

1.输入电源参数：-输入电压范围：该装置一般适用于额定电压为110kV～1000kV的设备，因此输入电压的范围一般为220V～1000V。

-输入频率：输入频率的范围一般为50Hz±5%。

2.输出变频参数：-输出频率范围：该装置是通过变频技术生成适合被测设备的测试频率，因此输出频率范围一般为10Hz～500Hz。

-输出电压范围：输出电压是用于进行设备耐压试验的关键参数之一、输出电压范围一般为0V～2000V，可根据被测设备的额定电压进行调整。

-输出电流范围：输出电流是用于进行设备耐压试验的关键参数之一、输出电流范围一般为0A～20A，可根据被测设备的负荷情况进行调整。

-输出功率范围：输出功率是用于评估设备的电气耐压能力的关键参数之一、输出功率范围一般为0kVA～40kVA。

3.调频精度和稳定性：-频率调节精度：频率调节精度是指装置能够准确控制输出频率的能力。

一般要求频率调节精度在±0.1Hz以内。

-频率稳定性：频率稳定性是指装置在长时间运行下保持输出频率的稳定程度。

一般要求频率稳定性在±0.01Hz以内。

4.其他参数：-输出波形失真率：输出波形失真率是指装置输出波形与理想正弦波之间的偏差程度。

一般要求输出波形失真率在5%以内。

-谐振电容器调整范围：谐振电容器是用于调整电路谐振状态的关键元件之一、其调整范围一般为0μF～100μF。

-输出电压显示精度：输出电压显示精度是指装置显示的实际输出电压与真实值之间的误差程度。

一般要求输出电压显示精度在±1%以内。

总结：VFSR变频串联谐振耐压试验装置技术全参数包括输入电源参数、输出变频参数、调频精度和稳定性以及其他参数。

变频串联谐振耐压试验装置 HTXZ-945kVA/270kV技术方案生产厂家：武汉市华天电力自动化有限责任公司联系人：业务员设计时间：2019年06月11日目录一、满足试品范围 (3)二、装置主要组成 (3)三、主要功能及特征 (3)四、主要技术参数 (4)五、装置容量验证 (5)六、试验时设备组合方式 (6)七、系统配置参数 (6)八、供货清单 (7)九、参考实验标准 (8)变频串联谐振耐压试验装置HTXZ-945kVA/270kV一、满足试品范围1、10kV/400mm²长度8km电缆的交流耐压试验，电容量≤3.3704uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、35kV/500mm²长度3km电缆的交流耐压试验，电容量≤0.6963uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

3、110kV/630mm2电缆1km的交流耐压试验，电容量≤0.201uF，试验频率30-300Hz，试验电压128kV，试验时间60min。

4、110kV/63000kVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过160kV，试验时间1min。

5、110kV电压等级开关等电气设备交流耐压试验，试验频率30-300Hz，试验电压不超过265kV，试验时间1min。

二、装置主要组成三、主要功能及特征HTXZ系列变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。

我公司调频谐振装置主要功能及其技术特点：1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

变电站串联谐振试验装置技术指标变电站变频串联谐振试验装置，该系列耐压装置主要针对220kV及以下变电站一次电气设备交流耐压试验设计制造。

按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。

既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

本产品主要由变频控制电源、激励变压器、电抗器、电容分压器组成。

其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块，确保仪器稳定和安全。

1、同电压等级、同容量的电抗器其体积较小、重量较轻2、在额定负载时温升小3、采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠4、变频控制源容量裕度大5、保护功能强，输出波形好，稳定性好6、具备多种工作模式，操作方便7、采用220V或380V单相电源，方便现场取电8、配置灵活，可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高1、额定输出电压：0～800kV(AC有效值)及其以下2、输出频率：20～300Hz3、谐振电压波形：纯正弦波,波形畸变率<1.0%4、最大试验容量：1000kVA及其以下5、工作制：满功率输出下,一次连续工作时间15min6、品质因数：30～907、频率调节灵敏度：0.1Hz,不稳定度<0.05%8、工作电源：380/220V±15%/50Hz±5%设备主要配置及技术参数说明1.变频电源1、额定功率：6kW2、输入电压：三相380V±5% 或单相220V±5% 45～65Hz，当电源为380V时，可做额定负载试验;当电源为220V时，只可做1/2负载试验3、输出电压：0～400V可调4、输出电压频率：20～300Hz5、频率调节:0.1Hz步进可调6、频率不稳定度:≤0.02%7、输出电流：0～30A1、放置方式:变频电源的放置为纵向和横向,特别适合现场操作及观察。

变频串联谐振试验装置如何进行参数设置变频串联谐振试验装置如何进行参数设置呢？变频串联谐振试验装置主要用来进行高压电器设备的交流耐压试验，具有测试速度快、精度高等特点，那么变频串联谐振试验装置如何进行参数设置呢？本文主要以湖北仪天成电力设备有限公司生产的YTC850串联谐振试验装置为例，来给大家进行简单的讲解。

起始频率：选择自动调谐时的启动频率，下限频率为20Hz，上限频率最低为200Hz。

终止频率：选择自动调谐时的结尾频率，下限频率为100Hz，上限频率最低为300Hz。

1.设置"起始频率"不可高于"终止频率"。

2.当第一次试验时建议采用30Hz～300Hz进行扫描。

3.当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。

起始电压：设置调谐时输入电压的初此值。

对Q值较低的试品如发电机、电动机、架空母线，初此值设定为50～70V；对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为30～50V。

第一阶段试验电压：设置试验电压的第一阶段值。

第一阶段试验时间：设置第一阶段试验电压的耐压时间。

第二阶段试验电压：设置试验电压的第二阶段值。

第二阶段试验时间：设置第二阶段试验电压的耐压时间。

第三阶段试验电压：设置试验电压的第三阶段值。

第三阶段试验时间：设置第三阶段试验电压的耐压时间。

我们的电压跟踪系统具备自动校核较大电压波动的功能，但电网电压的波动幅度较小，由此而引起的高压电压的波动也在仪器的捕捉范围内，因此，我们强烈建议你在设置试验电压时，将“试验电压”的数值设定为比要施加的试验电压低2%Ue。

如果没有阶段性耐压试验时，只需设置一个阶段试验电压值和相应的试验时间，其它阶段试验电压和试验时间设为0。

分压器变比：分压器单节变比为3000：1，“分压器变比”设置为3000；(一般出厂已设置好)过压保护：设置试验电压的极限值，电压超过时自动终止试验，一般比试验电压高10%。
