PCB板铜箔载流量厚度的计算

PCB通流能力经验计算公式
先计算Track的截面积,大部分PCB的铜箔厚度为35um(不确定的话可以问PCB厂家)它乘上线宽就是截面积,注意换算成平方毫米. 有一个电流密度经验值,为15~25安培/平方毫米.把它乘上截面积就得到通流容量。

I="KT0".44A0.75 (K为修正系数,一般覆铜线在内层时取0.024,在外层时取0.048。

T 为最大温升,单位为摄氏度(铜的熔点是1060℃)，A为覆铜截面积,单位为平方MIL(不是毫米mm,注意是square mil.)，I为容许的最大电流,单位为安培(amp)。

一般 10mil=0.010inch=0.254可为 1A,250MIL=6.35mm, 为 8.3A
PCB载流能力的计算一直缺乏权威的技术方法,公式,经验丰富CAD工程师依靠个人经验能作出较准确的判断.但是对于CAD新手,不可谓遇上一道难题。

PCB的载流能力取决与以下因素:线宽,线厚(铜箔厚度),容许温升.大家都知道,PCB走线越宽,载流能力越大.假设在同等条件下,10MIL的走线能承受1A,那么50MIL的走线能承受多大电流,是5A吗答案自然是否定的.请看以下来自国际权威机构提供的数据: 线宽的单位是:Inch (inch 英寸=25.4 millimetres 毫米)1 oz.铜=35微米厚,2 oz.=70微米厚, 1 OZ =0.035mm 1mil.=10-3inch。

PCB线宽和电流关系公式I=KTA括号里面是指数K为修正系数，一般覆铜线在内层时取，在外层时取T为最大温升，单位为摄氏度A为覆铜截面积，单位为MIL(不是毫米，注意)I为容许的最大电流，单位为安培一般 10mil 1A250MIL（二）电子工程专辑论坛看到的PCB电路板铜皮宽度和所流过电流量大小的计算方法一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。

PC275-A的标准上有计算公式.同温升,铜箔厚度,A有关.I = (DT (A for IPC-D-275 Internal TracesI = (DT (A for IPC-D-275 External TracesPCB设计铜箔厚度、线宽和电流关系表也可以使用经验公式计算:×线宽(W)=A以上数据均为温度在25℃下的线路电流承载值.导线阻抗:×L/W(线长/线宽)电流承载值与线路上元器件数量/焊盘以及过孔都直接关系导线的电流承载值与导线线的过孔数量焊盘存在的直接关系来源：深圳龙人计算机发布者：mcz 时间：2009-4-30 阅读：588次线宽与电流关系一、计算方法如下：先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。

有一个电流密度经验值，为15~25安培/平方毫米。

把它称上截面积就得到通流容量。

I= （K为修正系数，一般覆铜线在内层时取，在外层时取为最大温升，单位为摄氏度(铜的熔点是1060℃)A 为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(amp)一般 10mil==可为 1A，250MIL=, 为二、数据:PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。

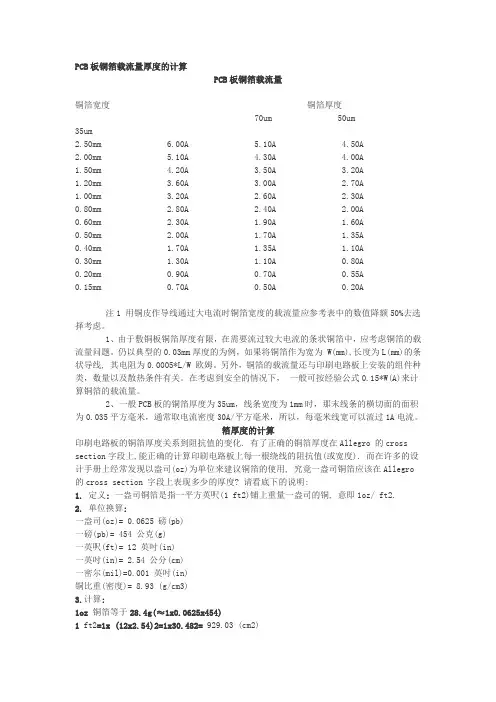

PCB板铜箔载流量厚度的计算PCB板铜箔载流量铜箔宽度铜箔厚度70um 50um35um2.50mm 6.00A 5.10A 4.50A2.00mm 5.10A 4.30A 4.00A1.50mm 4.20A 3.50A 3.20A1.20mm 3.60A 3.00A2.70A1.00mm 3.20A2.60A 2.30A0.80mm 2.80A 2.40A 2.00A0.60mm 2.30A 1.90A 1.60A0.50mm 2.00A 1.70A 1.35A0.40mm 1.70A 1.35A 1.10A0.30mm 1.30A 1.10A 0.80A0.20mm 0.90A 0.70A 0.55A0.15mm 0.70A 0.50A 0.20A注1 用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑。

1、由于敷铜板铜箔厚度有限，在需要流过较大电流的条状铜箔中，应考虑铜箔的载流量问题。

仍以典型的0.03mm厚度的为例，如果将铜箔作为宽为 W(mm),长度为L(mm)的条状导线, 其电阻为0.0005*L/W 欧姆。

另外，铜箔的载流量还与印刷电路板上安装的组件种类，数量以及散热条件有关。

在考虑到安全的情况下，一般可按经验公式0.15*W(A)来计算铜箔的载流量。

2、一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。

箔厚度的计算印刷电路板的铜箔厚度关系到阻抗值的变化. 有了正确的铜箔厚度在Allegro 的cross section字段上,能正确的计算印刷电路板上每一根绕线的阻抗值(或宽度). 而在许多的设计手册上经常发现以盎司(oz)为单位来建议铜箔的使用, 究竟一盎司铜箔应该在Allegro 的cross section 字段上表现多少的厚度? 请看底下的说明:1. 定义:一盎司铜箔是指一平方英呎(1 ft2)铺上重量一盎司的铜, 意即1oz/ ft2.2. 单位换算:一盎司(oz)= 0.0625 磅(pb)一磅(pb)= 454 公克(g)一英呎(ft)= 12 英吋(in)一英吋(in)= 2.54 公分(cm)一密尔(mil)=0.001 英吋(in)铜比重(密度)= 8.93 (g/cm3)3.计算:1oz 铜箔等于28.4g(≈1x0.0625x454)1 ft2=1x (12x2.54)2=1x30.482= 929.03 (cm2)重量(W)=体积(V) x 密度(D)= 面积(A) x 高度(H) x 密度(D)28.4(g)= 929.03 x 高度(H) x 8.93高度(H)=0.00342(cm) ≈ 1.3 (mil) 一盎司铜箔厚度4. Cross Section in Allegro所以, 如果是一盎司的铜箔, 我们则用1.3mil 输入到Cross Section 的字段上1OZ盎司在线路板中的含义1OZ意思是1平方英尺的面积上平均铜箔的重量在在28.35g,用单位面积的重量来表示铜薄的平均厚度！换算方法：1平方英尺=929。

PCB线路板设计铜铂厚度线宽和电流关系以下总结了网上八种电流与线宽的关系公式，表和计算公式，虽然各不相同（大体相近），但大家可以在实际的pcb板设计中，综合考虑PCB板的大小，通过电流，选择一个合适的线宽。

一、PCB电流与线宽PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。

但是对于CAD新手，不可谓遇上一道难题。

PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。

大家都知道，PCB走线越宽，载流能力越大。

假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。

请看以下来来自国际权威机构提供的数据：供的数据：线宽的单位是：Inch（1inch=2.54cm=25.4mm）数据来源：MIL-STD-275 Printed Wiring for Electronic Equipment二、PCB设计铜铂厚度、线宽和电流关系在了解PCB设计铜铂厚度、线宽和电流关系之前先让我们了解一下PCB 敷铜厚度的单位盎司、英寸和毫M之间的换算：”在很多数据表中，PCB 的敷铜厚度常常用盎司做单位，它与英寸和毫M的转换关系如下：1 盎司 = 0.0014 英寸 = 0.0356 毫M（mm）2 盎司 = 0.0028 英寸 = 0.0712 毫M（mm）盎司是重量单位，之所以可以转化为毫M是因为pcb的敷铜厚度是盎司/平方英寸”PCB设计铜铂厚度、线宽和电流关系表也可以使用经验公式计算:0.15×线宽(W)=A以上数据均为温度在25℃下的线路电流承载值.导线阻抗:0.0005×L/W(线长/线宽)电流承载值与线路上元器件数量/焊盘以及过孔都直接关系另外导线的电流承载值与导线线的过孔数量焊盘的关系导线的电流承载值与导线线的过孔数量焊盘存在的直接关系（目前没有找到焊盘和过孔孔径每平方毫M对线路的承载值影响的计算公式，有心的朋友可以自己去找一下，个人也不是太清楚，不在说明）这里只做一下简单的一些影响到线路电流承载值的主要因素。
