PCB设计铜箔厚度与走线宽度和电流之关系

楚一科技新闻博客楚一科技旗下博客，提供黄铜线,铜包铜,镀银线,铜箔丝新闻导航l博客首页l黄铜线新闻l铜包铜资讯l镀银线新闻l铜箔丝资讯l文章搜索l文章标签l Admin« [镀银线文章]胆机功放的制作要点教您如何处理回收家电中的废铜 »2011-6-15 10:20:16PCB板的铜箔丝宽度、厚度与通过的电流对应的关系PCB板铜箔丝宽度、厚度与载流量对照表：铜箔丝宽度铜箔丝厚度铜箔丝厚度铜箔丝厚度70um(2OZ) 50um(1.5OZ) 35um (1OZ)2.50mm 6.00A 5.10A 4.50A2.00mm 5.10A 4.30A 4.00A1.50mm 4.20A 3.50A 3.20A1.20mm 3.60A 3.00A2.70A1.00mm 3.20A2.60A 2.30A0.80mm 2.80A 2.40A 2.00A0.60mm 2.30A 1.90A 1.60A0.50mm 2.00A 1.70A 1.35A0.40mm 1.70A 1.35A 1.10A0.30mm 1.30A 1.10A 0.80A0.20mm 0.90A 0.70A 0.55A0.15mm 0.70A 0.50A 0.20A注1：用铜皮作导线通过大电流时铜箔丝宽度的载流量应参考表中的数值降额50%去选择考虑。

注2：OZ即盎司，本来是重量单位，1OZ的铜厚是指将重1OZ的铜均匀铺在1inch的面积上的厚度。

1oZ约1.4mil 或35um注3：如果没有特殊说明的话，制板厂对铜箔丝厚度的处理是表层1OZ（1.4mil）,内层0.5OZ （0.7mil）。

注4：铜线载流标准：IPC-2221。

注5：铜线的载流能力和以下因素有关：1.线是走在表面还是走在内层2.温升3.线宽4.铜箔丝厚度注6：单位换算1英呎(ft)= 12 英吋(in)1英寸(inch)=1000密尔(mil ) 密尔（mil)有时也成英丝1密尔(mil )=25.4微米(um )1密尔(mil )=1000微英寸(uin) 有些公司称微英寸为麦）1um=40uin1OZ=28.35克/平方英尺=35微米1盎司(oz)= 0.0625 磅(pb)1磅(pb)= 454 公克(g)1英吋(in)= 2.54 公分(cm)1密尔(mil)=0.001 英吋(in)说明：1、由于敷铜板铜箔丝厚度有限，在需要流过较大电流的条状铜箔丝中，应考虑铜箔丝的载流量问题。

PCB设计铜铂厚度、线宽和电流关系以下总结了网上八种电流与线宽关系公式，表和计算公式，虽然各不相同（大体相近），但大家可以在实际PCB板设计中，综合考虑PCB板大小，通过电流，选择一个合适线宽。

一、PCB电流与线宽PCB载流能力计算一直缺乏权威技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确判断。

但是对于CAD新手，不可谓遇上一道难题。

PCB载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。

大家都知道，PCB走线越宽，载流能力越大。

假设在同等条件下，10MIL走线能承受1A，那么50MIL走线能承受多大电流，是5A吗？答案自然是否定。

请看以下来来自国际权威机构提供数据：供数据：线宽单位是：Inch（1inch=2.54cm=25.4mm）数据来源：MIL-STD-275 Printed Wiring for Electronic Equipment参考文献：二、PCB设计铜铂厚度、线宽和电流关系在了解PCB设计铜铂厚度、线宽和电流关系之前先让我们了解一下PCB敷铜厚度单位盎司、英寸和毫米之间换算："在很多数据表中，PCB敷铜厚度常常用盎司做单位，它与英寸和毫米转换关系如下：1盎司 = 0.0014英寸 = 0.0356毫米（mm）2盎司 = 0.0028英寸 = 0.0712毫米（mm）盎司是重量单位，之所以可以转化为毫米是因为pcb敷铜厚度是盎司/平方英寸" PCB设计铜铂厚度、线宽和电流关系表也可以使用经验公式计算:0.15×线宽(W)=A以上数据均为温度在25℃下线路电流承载值.导线阻抗:0.0005×L/W(线长/线宽)电流承载值与线路上元器件数量/焊盘以及过孔都直接关系参考文献：另外导线电流承载值与导线线过孔数量焊盘关系导线电流承载值与导线线过孔数量焊盘存在直接关系（目前没有找到焊盘和过孔孔径每平方毫米对线路承载值影响计算公式，有心朋友可以自己去找一下，个人也不是太清楚，不在说明）这里只做一下简单一些影响到线路电流承载值主要因素。

PCB线宽和电流关系公式I=KTA括号里面是指数K为修正系数，一般覆铜线在内层时取，在外层时取T为最大温升，单位为摄氏度A为覆铜截面积，单位为MIL(不是毫米，注意)I为容许的最大电流，单位为安培一般 10mil 1A250MIL（二）电子工程专辑论坛看到的PCB电路板铜皮宽度和所流过电流量大小的计算方法一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。

PC275-A的标准上有计算公式.同温升,铜箔厚度,A有关.I = (DT (A for IPC-D-275 Internal TracesI = (DT (A for IPC-D-275 External TracesPCB设计铜箔厚度、线宽和电流关系表也可以使用经验公式计算:×线宽(W)=A以上数据均为温度在25℃下的线路电流承载值.导线阻抗:×L/W(线长/线宽)电流承载值与线路上元器件数量/焊盘以及过孔都直接关系导线的电流承载值与导线线的过孔数量焊盘存在的直接关系来源：深圳龙人计算机发布者：mcz 时间：2009-4-30 阅读：588次线宽与电流关系一、计算方法如下：先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。

有一个电流密度经验值，为15~25安培/平方毫米。

把它称上截面积就得到通流容量。

I= （K为修正系数，一般覆铜线在内层时取，在外层时取为最大温升，单位为摄氏度(铜的熔点是1060℃)A 为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(amp)一般 10mil==可为 1A，250MIL=, 为二、数据:PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。

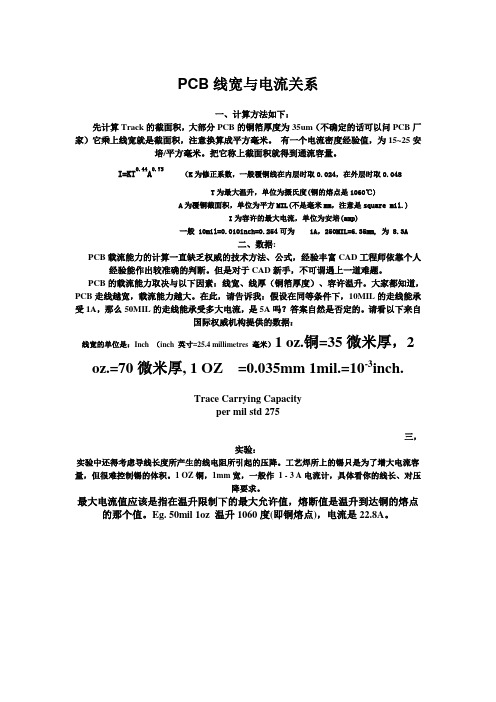

PCB线宽与电流关系一、计算方法如下：先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。

有一个电流密度经验值，为15~25安培/平方毫米。

把它称上截面积就得到通流容量。

I=KT0.44A0.75（K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度(铜的熔点是1060℃)A为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(amp)一般 10mil=0.010inch=0.254可为 1A，250MIL=6.35mm, 为 8.3A二、数据:PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。

但是对于CAD新手，不可谓遇上一道难题。

PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。

大家都知道，PCB走线越宽，载流能力越大。

在此，请告诉我：假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。

请看以下来自国际权威机构提供的数据：线宽的单位是：Inch （inch 英寸=25.4 millimetres 毫米）1 oz.铜=35微米厚，2 oz.=70微米厚, 1 OZ =0.035mm 1mil.=10-3inch.Trace Carrying Capacityper mil std 275三，实验：实验中还得考虑导线长度所产生的线电阻所引起的压降。

工艺焊所上的锡只是为了增大电流容量，但很难控制锡的体积。

1 OZ铜，1mm宽，一般作 1 - 3 A电流计，具体看你的线长、对压降要求。

最大电流值应该是指在温升限制下的最大允许值，熔断值是温升到达铜的熔点的那个值。

Eg. 50mil 1oz 温升1060度(即铜熔点)，电流是22.8A。

PCB设计时铜箔厚度走线宽度和电流的关系在PCB设计中，铜箔厚度、走线宽度和电流之间存在着相互关系。

这三者的选择在PCB设计中非常重要，因为它们直接影响到电路板的功耗、散热能力和电路性能。

下面将详细介绍铜箔厚度、走线宽度和电流之间的关系。

首先，我们来看铜箔厚度对电路板的影响。

铜箔厚度是指在PCB板上覆盖的铜箔的厚度，它通常以盎司(oz)为单位进行表示。

一般来说，铜箔厚度越厚，则其导电性越好，电流通过时的损耗也越小。

但是，增加铜箔厚度也会增加成本和重量。

因此，在PCB设计中需要权衡厚度和成本的因素。

一般工业应用中常见的铜箔厚度有1oz和2oz，其中1oz的铜箔厚度为1.4mil(35μm)，2oz的铜箔厚度为2.8mil(70μm)。

接下来，我们来看走线宽度对电路板的影响。

走线宽度是指在PCB板上布置的导线的宽度。

走线宽度的选择对于电流的传输效果和电路板的功耗有着直接的影响。

一般来说，走线宽度越大，则电流通过的阻抗越小，损耗也越小。

然而，增加走线宽度也会增加电路板的尺寸和成本。

因此，在PCB设计中需要权衡宽度、功耗和成本的因素。

对于常见的电路应用，走线宽度通常在6mil(0.15mm)至10mil(0.25mm)之间。

最后，电流是PCB设计中最重要的参数之一，它决定了PCB板上的导线和电路元件的尺寸和导线的能力。

电流过大会导致走线发热，增加功耗，甚至引发火灾等安全问题。

因此，在设计PCB电路时需要根据电路的功耗需求和安全要求来选择合适的走线宽度和铜箔厚度。

一般来说，根据I=A*ΔT/(K*W)的公式，其中I是电流，A是导线横截面积，ΔT是温度升高，K是电阻材料的热导率，W是导线长度。

可以根据给定的电流值，计算出合适的走线宽度和铜箔厚度。

综上所述，铜箔厚度、走线宽度和电流之间存在着相互关系。

在PCB 设计时，需要根据电路的功耗需求和安全要求来权衡铜箔厚度和走线宽度的选择，以确保电路板能够稳定可靠地工作。

PCB线宽与电流关系，查表与计算关于（PCB）线宽和（电流）的经验公式，关系表和软件网上都很多，本文把网上的整理了一下，旨在给广大工程师在设计PCB板的时候提供方便。

以下总结了八种电流与线宽的关系公式，表和计算公式，虽然各不相同（大体相近），但大家可以在实际的PCB板设计中，综合考虑PCB板的大小，通过电流，选择一个合适的线宽。

一PCB电流与线宽PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD（工程师）依靠个人经验能作出较准确的判断。

但是对于CAD 新手，不可谓遇上一道难题。

PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。

大家都知道，PCB走线越宽，载流能力越大。

假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。

请看以下来来自国际权威机构提供的数据：线宽的单位是：Inch（1inch=2.54cm=25.4mm）数据来源：MIL-STD-275 Printed Wiring for Electronic Equipment 二（PCB设计）铜铂厚度、线宽和电流关系在了解PCB设计铜铂厚度、线宽和电流关系之前先让我们了解一下PCB 敷铜厚度的单位盎司、英寸和毫米之间的换算："在很多数据表中，PCB 的敷铜厚度常常用盎司做单位，它与英寸和毫米的转换关系如下：1 盎司= 0.0014 英寸= 0.0356 毫米（mm）2 盎司= 0.0028 英寸= 0.0712 毫米（mm）盎司是重量单位，之所以可以转化为毫米是因为PCB的敷铜厚度是“盎司/平方英寸”！PCB设计铜铂厚度、线宽和电流关系表也可以使用经验公式计算：0.15×线宽(W)=A，以上数据均为温度在25℃下的线路电流承载值。

导线阻抗：0.0005×L/W（线长/线宽）另外，导线的电流承载值与导线的过孔数量焊盘的关系：导线的电流承载值与导线线的过孔数量焊盘存在的直接关系（目前没有找到焊盘和过孔孔径每平方毫米对线路的承载值影响的计算公式，有心的朋友可以自己去找一下，个人也不是太清楚，不在说明）这里只做一下简单的一些影响到线路电流承载值的主要因素。

PCB板的线宽、覆铜厚度与通过的电流对应的关系1英尺=12英寸1英寸inch=1000密尔mil1mil=25.4um1mil=1000uin mil密耳有时也成英丝1um=40uin（有些公司称微英寸为麦，--其实是微英寸）1OZ=28.35克/平方英尺=35微米PCB板铜箔载流量铜箔宽度铜箔厚度70um50um 35um4.30A 4.00A1.50mm 4.20A 3.50A 3.20A1.20mm 3.60A 3.00A2.70A2.60A 2.30A0.80mm 2.80A 2.40A 2.00A0.60mm 2.30A 1.90A 1.60A0.50mm 2.00A 1.70A 1.35A0.40mm 1.70A 1.35A 1.10A0.30mm 0.80A0.20mm 0.90A 0.70A 0.55A0.15mm 0.70A 0.50A 0.20A注1 用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑。

1、由于敷铜板铜箔厚度有限，在需要流过较大电流的条状铜箔中，应考虑铜箔的载流量问题。

仍以典型的0.03mm厚度的为例，如果将铜箔作为宽为 W(mm),长度为L(mm)的条状导线, 其电阻为0.0005*L/W 欧姆。

另外，铜箔的载流量还与印刷电路板上安装的组件种类，数量以及散热条件有关。

在考虑到安全的情况下，一般可按经验公式0.15*W(A)来计算铜箔的载流量。

2、一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。

箔厚度的计算印刷电路板的铜箔厚度关系到阻抗值的变化. 有了正确的铜箔厚度在Allegro 的cross section字段上,能正确的计算印刷电路板上每一根绕线的阻抗值(或宽度). 而在许多的设计手册上经常发现以盎司(oz)为单位来建议铜箔的使用, 究竟一盎司铜箔应该在Allegro 的cross section 字段上表现多少的厚度? 请看底下的说明:1. 定义: 一盎司铜箔是指一平方英呎(1 ft2)铺上重量一盎司的铜, 意即1oz/ ft2.2. 单位换算:一盎司(oz)= 0.0625 磅(pb)一磅(pb)= 454 公克(g)一英呎(ft)= 12 英吋(in)一英吋(in)= 2.54 公分(cm)一密尔(mil)=0.001 英吋(in)铜比重(密度)= 8.93 (g/cm3)3.计算:1oz 铜箔等于28.4g(≈1x0.0625x454) 1 ft2=1x (12x2.54)2=1x30.482= 929.03 (cm2)重量(W)=体积(V) x 密度(D)= 面积(A) x 高度(H) x 密度(D)28.4(g)= 929.03 x 高度(H) x 8.93高度(H)=0.00342(cm) ≈ 1.3 (mil) 一盎司铜箔厚度4. Cross Section in Allegro所以, 如果是一盎司的铜箔, 我们则用1.3mil 输入到Cross Section 的字段上1OZ盎司在线路板中的含义1OZ意思是1平方英尺的面积上平均铜箔的重量在在28.35g,用单位面积的重量来表示铜薄的平均厚度！换算方法：1平方英尺=929。

一、计算方法先计算铜箔（Track）的截面积，大部分PCB的铜箔厚度为35um，它乘上线宽就是截面积（mm²），电流密度经验值为15~25A/mm²。

I=KT0.44A0.75K-------修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T-------最大温升（℃）【铜的熔点1060℃】A-------覆铜截面积（mil²）【不是毫mm²】I-------允许最大电流（A）；一般10mil=0.01inch=0.254mm为1A250mil=6.35mm为8.3A二、数据:PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富的电子工程师依靠个人经验能作出较准确的判断。

但对于新手，可谓遇上一道难题。

PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。

PCB走线越宽，载流能力越大。

假设在同等条件下，10mil的走线能承受1A，那么50mil的走线能承受多大电流，是5A吗？答案自然是否定的。

请看以下来自国际权威机构提供的数据：线宽的单位：Inch（英寸1inch=25.4mm）；1oz.铜=35微米厚，2oz.=70微米厚,1OZ=0.035mm,1mil=10inch。

表1：Trace Carrying Capacity per mil std275Temp Rise10℃20℃30℃Copper1/2oz.1oz.2oz.1/2oz.1oz.2oz.1/2oz.1oz.2oz. Trace Width Maximum Current Ampsinch mm0.0100.2540.51 1.40.6 1.2 1.60.7 1.5 2.20.0150.3810.7 1.2 1.60.8 1.3 2.41 1.630.0200.5080.7 1.3 2.11 1.73 1.2 2.4 3.60.0250.6350.9 1.7 2.5 1.2 2.2 3.3 1.5 2.840.0300.762 1.1 1.93 1.4 2.54 1.7 3.250.050 1.27 1.5 2.642 3.66 2.6 4.47.30.075 1.9052 3.5 5.7 2.8 4.57.8 3.56100.100 2.54 2.6 4.2 6.9 3.569.9 4.37.512.5 0.200 5.08 4.2711.5610117.51320.5 0.250 6.3558.312.37.212.32091524.5PCB电路板铜皮宽度和所流过电流量大小的计算方法一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。

PCB设计铜铂厚度、线宽和电流关系以下总结了网上八种电流与线宽的关系公式，表和计算公式，虽然各不相同（大体相近），但大家可以在实际的PCB板设计中，综合考虑PCB板的大小，通过电流，选择一个合适的线宽。

一、PCB电流与线宽PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。

但是对于CAD新手，不可谓遇上一道难题。

PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。

大家都知道，PCB走线越宽，载流能力越大。

假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。

请看以下来来自国际权威机构提供的数据：供的数据：线宽的单位是：Inch（1inch=2.54cm=25.4mm）数据来源：MIL-STD-275 Printed Wiring for Electronic Equipment参考文献：二、PCB设计铜铂厚度、线宽和电流关系在了解PCB设计铜铂厚度、线宽和电流关系之前先让我们了解一下PCB敷铜厚度的单位盎司、英寸和毫米之间的换算："在很多数据表中，PCB的敷铜厚度常常用盎司做单位，它与英寸和毫米的转换关系如下：1盎司 = 0.0014英寸 = 0.0356毫米（mm）2盎司 = 0.0028英寸 = 0.0712毫米（mm）盎司是重量单位，之所以可以转化为毫米是因为pcb的敷铜厚度是盎司/平方英寸"PCB设计铜铂厚度、线宽和电流关系表也可以使用经验公式计算:0.15×线宽(W)=A以上数据均为温度在25℃下的线路电流承载值.导线阻抗:0.0005×L/W(线长/线宽)电流承载值与线路上元器件数量/焊盘以及过孔都直接关系参考文献：另外导线的电流承载值与导线线的过孔数量焊盘的关系导线的电流承载值与导线线的过孔数量焊盘存在的直接关系（目前没有找到焊盘和过孔孔径每平方毫米对线路的承载值影响的计算公式，有心的朋友可以自己去找一下，个人也不是太清楚，不在说明）这里只做一下简单的一些影响到线路电流承载值的主要因素。

PCB布线宽度与允许电流关系I=KT(0.44)A(0.75)括号里面是指数K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度A为覆铜截面积，单位为MIL(不是毫米，注意)I为容许的最大电流，单位为安培一般10mil 1A250MIL 8.3APCB走线宽度和电流关系不同厚度不同宽度的铜箔的载流量见下表:铜皮厚度35um 铜皮厚度50um 铜皮厚度70um铜皮t=10 铜皮t=10 铜皮t=10电流A 宽度mm 电流A 宽度mm 电流A 宽度mm 6.00 2.50 5.10 2.50 4.50 2.50 5.10 2.00 4.30 2.00 4.00 2.00 4.20 1.50 3.50 1.50 3.20 1.50 3.60 1.20 3.00 1.20 2 .70 1.20 3.20 1.00 2.60 1.00 2.30 1.00 2.80 0.80 2.40 0.80 2.00 0.80 2.30 0.60 1.90 0.60 1.60 0.60 2.00 0.50 1.70 0.50 1.35 0.50 1.70 0.40 1.35 0.40 1.10 0.40 1.30 0.30 1.10 0.30 0.80 0.30 0.90 0.20 0.70 0.20 0.55 0.200.70 0.15 0.50 0.15 0.20 0.15注1 :用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑再看看摘自<<电子电路抗干扰实用技术>>(国防工业出版社, 毛楠孙瑛96.1第一版)的经验公式, 以下原文摘录:“由于敷铜板铜箔厚度有限,在需要流过较大电流的条状铜箔中,应考虑铜箔的载流量问题. 仍以典型的0.03mm 厚度的为例,如果将铜箔作为宽为W(mm),长度为L(mm)的条状导线, 其电阻为0.0005*L/W 欧姆. 另外,铜箔的载流量还与印刷电路板上安装的元件种类,数量以及散热条件有关. 在考虑到安全的情况下, 一般可按经验公式0.15*W(A)来计算铜箔的载流量.Ps -ef|grep wczPs -e|grep allegro（二）电子工程专辑论坛看到的PCB电路板铜皮宽度和所流过电流量大小的计算方法:一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。
