PCB板的覆铜规则PCB板的覆铜规则是制造PCB（Printed Circuit Board，印刷电路板）时采用的一种规定。

覆铜是将一层铜箔覆盖在电路板的表面，起到导电和保护电路的作用。

在PCB制造中，覆铜是一个非常重要的步骤，合理的覆铜规则能够保证电路板的导电性和稳定性，提高PCB的质量和性能。

1. 覆铜厚度：覆铜厚度是指在板面上的铜箔厚度，一般用单位“oz”（ounce）来表示。

常见的覆铜厚度有1oz、2oz、3oz等。

选择合适的覆铜厚度可以根据电路板的需求和成本预算，较复杂的电路可能需要较厚的铜箔来提供更好的导电性。

2.覆盖整个板面：覆铜应该覆盖整个电路板的表面，不应有任何未被铜箔覆盖的空白区域。

这可以确保电路板的整体导电性，避免因为覆盖不完整而导致电流无法正常传输。

3.铜箔分布均匀：在电路板上，应该使铜箔的分布均匀，避免出现大片的铜箔集中在一些区域，造成电流集中和热点问题。

合理的设计可以使铜箔在整个电路板上均匀铺设，分散电流的传输路径。

4.铜箔间距：在设计规则中通常会规定铜箔之间的最小间距，以确保不同电路之间的电流不会相互干扰。

过小的铜箔间距可能导致电流短路，而太大的铜箔间距可能会影响电路板的整体导电性能。

5.铜箔打孔：在PCB板的覆铜规则中还包括铜箔打孔的规定。

铜箔打孔是在覆铜层上钻孔，在孔旁边形成一个小的圆环，可以提高连接的稳定性和可靠性。

6.接地铜：在电路板的设计中，接地是一个非常重要的因素。

覆铜规则应该确保接地铜的覆盖和连接，以提供良好的接地效果，降低电气噪声和抗干扰能力。

7.禁止覆盖区域：在PCB板的设计过程中，有一些区域需要禁止覆铜，比如测试接点、贴片元件的焊盘位置等。

这些区域应该被明确地规定在设计规则中，以保证PCB制造过程的准确性和稳定性。

总的来说，PCB板的覆铜规则是制造PCB时必须遵循的一套规定。

合理的覆铜规则可以提高电路板的导电性、稳定性和可靠性，是保证PCB质量和性能的重要因素。

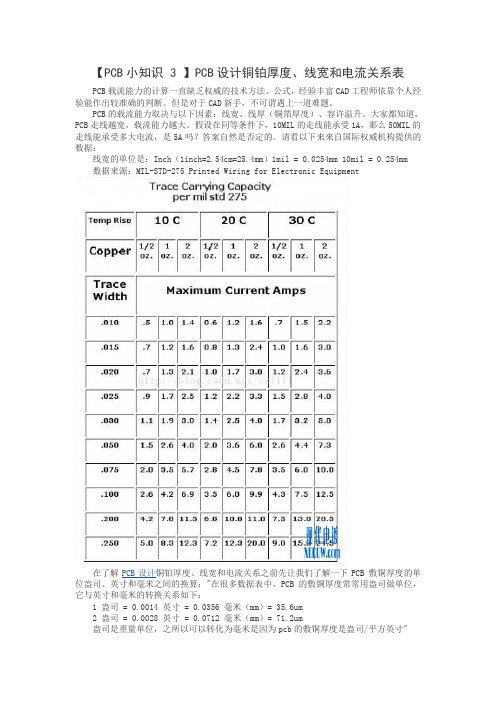

PCB设计铜铂厚度、线宽和电流关系表PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD 工程师依靠个人经验能作出较准确的判断。

但是对于CAD新手，不可谓遇上一道难题。

PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。

大家都知道，PCB走线越宽，载流能力越大。

假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A 吗？答案自然是否定的。

请看以下来来自国际权威机构提供的数据：线宽的单位是：Inch（1inch=2.54cm=25.4mm）1mil=0.0254mm10mil =0.254mm数据来源：MIL-STD-275Printed Wiring for Electronic Equipment在了解PCB设计铜铂厚度、线宽和电流关系之前先让我们了解一下PCB敷铜厚度的单位盎司、英寸和毫米之间的换算："在很多数据表中，PCB的敷铜厚度常常用盎司做单位，它与英寸和毫米的转换关系如下：1盎司=0.0014英寸=0.0356毫米（mm）=35.6um2盎司=0.0028英寸=0.0712毫米（mm）=71.2um盎司是重量单位，之所以可以转化为毫米是因为pcb的敷铜厚度是盎司/平方英寸可以利用PCB的温度阻抗计算软件计算（计算线宽，电流，阻抗等）PCBTEMP依次填入Location(External/Internal)导线在表面还是在FR-4板内部、Temp温度(Degree C)、Width线宽（Mil）、Thickness厚度（Oz/Mil）,再点Solve即可求出通过的电流，也可以知道通过的电流，求线宽。

非常方便。

PCB(PrintedCircuitBoard)材料介绍1．绕行覆铜板的介绍：随着科学技术水平的高速发展，人们对电子装置的小型化、高精密性提出了越来越高的要求。

用挠性覆铜箔层压板（以下简称“挠性覆铜板”）为材料制造出来的挠性印制电路在此方面正起着越来越重要的作用。

1/2OZ即18um，1毫米大约通电能到0.5A，但是1/3OZ一般用不到，你自己可以推一下嘛，有个经验是一般每平方毫米能通过电流30A；以下原文摘录:“由于敷铜板铜箔厚度有限,在需要流过较大电流的条状铜箔中,应考虑铜箔的载流量问题.仍以典型的0.03mm厚度的为例,如果将铜箔作为宽为W(mm),长度为L(mm)的条状导线,其电阻为0.0005*L/W欧姆.另外,铜箔的载流量还与印刷电路板上安装的元件种类,数量以及散热条件有关.在考虑到安全的情况下,一般可按经验公式0.15*W(A)来计算铜箔的载流量. 印刷电路板(PCB)是在玻璃环氧基板上粘合一层铜箔，铜箔的厚度通常有18μm、35μm、55μm和70μm4种。

最常用的铜箔厚度是35μm。

国内采用的铜箔厚度一般为35～50μm，也有比这薄的如10μm、18μm；和比这厚的如70μm。

l～3mm厚的基板上复合铜箔的厚度约为35μm；小于lmm厚的基板上复合铜箔的厚度约为18μm，5mm以上厚的基板上复台铜箔的厚度约为55μm。

如果PCB上铜箔厚度是35μm，印制线宽1mm，则每10mm长，其电阻值为5mΩ左右，其电感量为4nH左右。

当PCB上数字集成电路芯片工作的di/dt为6mA/ns、工作电流为30mA时，每10mm长的印制线所含电阻值和电感值来估算电路各部分所产生的噪声电压分别为0.15mV和24mV。

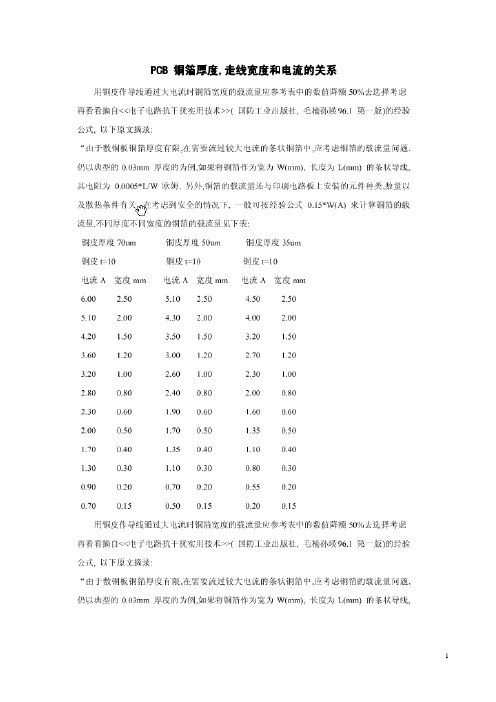

不同厚度不同宽度的铜箔的载流量见下表:铜皮厚度35um 铜皮厚度50um 铜皮厚度70um铜皮t=10 铜皮t=10 铜皮t=10电流A宽度mm 电流A宽度mm 电流A宽度mm 6.00 2.50 5.10 2.50 4.50 2.505.10 2.00 4.30 2.00 4.00 2.004.20 1.50 3.50 1.50 3.20 1.503.60 1.20 3.00 1.20 2.70 1.203.20 1.00 2.60 1.00 2.30 1.002.80 0.80 2.40 0.80 2.00 0.802.30 0.60 1.90 0.60 1.60 0.602.00 0.50 1.70 0.50 1.35 0.501.70 0.40 1.35 0.40 1.10 0.401.30 0.30 1.10 0.30 0.80 0.300.90 0.20 0.70 0.20 0.55 0.200.70 0.15 0.50 0.15 0.20 0.15注1 用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑再看看摘自<<电子电路抗干扰实用技术>>(国防工业出版社, 毛楠孙瑛96.1第一版)的经验公式, 以下原文摘录:“由于敷铜板铜箔厚度有限,在需要流过较大电流的条状铜箔中,应考虑铜箔的载流量问题. 仍以典型的0.03mm 厚度的为例,如果将铜箔作为宽为W(mm),长度为L(mm)的条状导线, 其电阻为0.0005*L/W 欧姆. 另外,铜箔的载流量还与印刷电路板上安装的元件种类,数量以及散热条件有关. 在考虑到安全的情况下, 一般可按经验公式0.15*W(A)来。

【PCB小知识 3 】PCB设计铜铂厚度、线宽和电流关系表PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。

但是对于CAD新手，不可谓遇上一道难题。

PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。

大家都知道，PCB走线越宽，载流能力越大。

假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。

请看以下来来自国际权威机构提供的数据：线宽的单位是：Inch（1inch=2.54cm=25.4mm）1mil = 0.0254mm 10mil = 0.254mm 数据来源：MIL-STD-275 Printed Wiring for Electronic Equipment在了解PCB设计铜铂厚度、线宽和电流关系之前先让我们了解一下PCB 敷铜厚度的单位盎司、英寸和毫米之间的换算："在很多数据表中，PCB 的敷铜厚度常常用盎司做单位，它与英寸和毫米的转换关系如下：1 盎司 = 0.0014 英寸 = 0.0356 毫米（mm）= 35.6um2 盎司 = 0.0028 英寸 = 0.0712 毫米（mm）= 71.2um盎司是重量单位，之所以可以转化为毫米是因为pcb的敷铜厚度是盎司/平方英寸"可以利用PCB的温度阻抗计算软件计算（计算线宽，电流，阻抗等）PCBTEMP依次填入Location (External/Internal)导线在表面还是在FR-4板内部、Temp温度(D egree C)、Width线宽（Mil）、Thickness厚度（Oz/Mil）,再点Solve即可求出通过的电流，也可以知道通过的电流，求线宽。

非常方便。

PCB(PrintedCircuitBoard)材料介绍1．绕行覆铜板的介绍：随着科学技术水平的高速发展，人们对电子装置的小型化、高精密性提出了越来越高的要求。

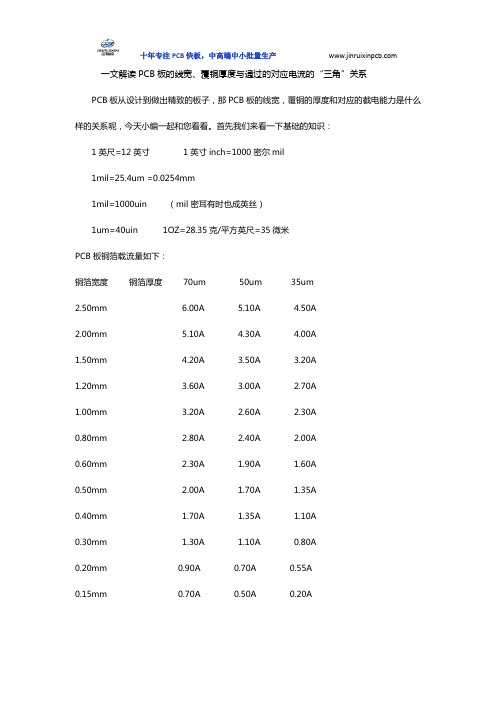

一文解读PCB板的线宽、覆铜厚度与通过的对应电流的“三角”关系PCB板从设计到做出精致的板子，那PCB板的线宽，覆铜的厚度和对应的截电能力是什么样的关系呢，今天小编一起和您看看。

首先我们来看一下基础的知识：1英尺=12英寸1英寸inch=1000密尔mil1mil=25.4um=0.0254mm1mil=1000uin（mil密耳有时也成英丝）1um=40uin1OZ=28.35克/平方英尺=35微米PCB板铜箔载流量如下：铜箔宽度铜箔厚度70um50um35um2.50mm 6.00A 5.10A 4.50A2.00mm 5.10A 4.30A 4.00A1.50mm 4.20A 3.50A 3.20A1.20mm 3.60A 3.00A2.70A1.00mm 3.20A2.60A 2.30A0.80mm 2.80A 2.40A 2.00A0.60mm 2.30A 1.90A 1.60A0.50mm 2.00A 1.70A 1.35A0.40mm 1.70A 1.35A 1.10A0.30mm 1.30A 1.10A0.80A0.20mm0.90A0.70A0.55A0.15mm0.70A0.50A0.20A注1用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑。

1、由于敷铜板铜箔厚度有限，在需要流过较大电流的条状铜箔中，应考虑铜箔的载流量问题。

仍以典型的0.03mm厚度的为例，如果将铜箔作为宽为W(mm),长度为L(mm)的条状导线,其电阻为0.0005*L/W欧姆。

另外，铜箔的载流量还与印刷电路板上安装的组件种类，数量以及散热条件有关。

在考虑到安全的情况下，一般可按经验公式0.15*W(A)来计算铜箔的载流量。

2、一般PCB板的铜箔厚度为35um，线条宽度为1mm（40mil）时，那末线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。

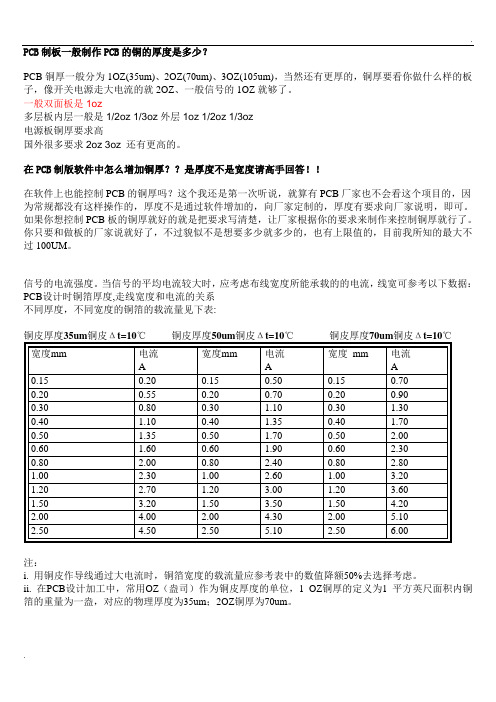

. PCB制板一般制作PCB的铜的厚度是多少？
PCB铜厚一般分为1OZ(35um)、2OZ(70um)、3OZ(105um)，当然还有更厚的，铜厚要看你做什么样的板子，像开关电源走大电流的就2OZ、一般信号的1OZ就够了。

一般双面板是1oz
多层板内层一般是1/2oz 1/3oz外层1oz 1/2oz 1/3oz
电源板铜厚要求高
国外很多要求2oz 3oz 还有更高的。

在PCB制版软件中怎么增加铜厚？？是厚度不是宽度请高手回答！！
在软件上也能控制PCB的铜厚吗？这个我还是第一次听说，就算有PCB厂家也不会看这个项目的，因为常规都没有这样操作的，厚度不是通过软件增加的，向厂家定制的，厚度有要求向厂家说明，即可。

如果你想控制PCB板的铜厚就好的就是把要求写清楚，让厂家根据你的要求来制作来控制铜厚就行了。

你只要和做板的厂家说就好了，不过貌似不是想要多少就多少的，也有上限值的，目前我所知的最大不过100UM。

信号的电流强度。

当信号的平均电流较大时，应考虑布线宽度所能承载的的电流，线宽可参考以下数据：PCB设计时铜箔厚度,走线宽度和电流的关系
不同厚度，不同宽度的铜箔的载流量见下表:
注：
i. 用铜皮作导线通过大电流时，铜箔宽度的载流量应参考表中的数值降额50%去选择考虑。

ii. 在PCB设计加工中，常用OZ（盎司）作为铜皮厚度的单位，1 OZ铜厚的定义为1 平方英尺面积内铜箔的重量为一盎，对应的物理厚度为35um；2OZ铜厚为70um。

.。

PCB设计铜箔厚度-线宽-电流关系表首先，让我们来看一下铜箔厚度与线宽之间的关系。

铜箔厚度是指铜箔在PCB上的厚度，一般以0.5盎司（oz）和1.0盎司（oz）为常见规格。

线宽是指PCB上导线的宽度，一般以毫米（mm）为单位。

铜箔的厚度与线宽之间存在着一定的关系，一般来说，铜箔越厚，可以承载的电流越大，而线宽越宽，可以承载的电流也越大。

因此，在设计PCB时，需要根据电路板上各部分的电流大小选择合适的铜箔厚度和线宽。

通常，PCB设计中，较大的电流线路一般要求使用较宽的线宽。

接下来，我们将讨论铜箔厚度、线宽和电流之间的关系。

在PCB设计中，电流是一个重要的参数，用于描述电路板上通过的电流大小，以安培（A）为单位。

电流的大小直接影响铜箔和线宽的选择。

一般来说，当电流较小时，可以选择较薄的铜箔和较窄的线宽，而当电流较大时，则需要选择较厚的铜箔和较宽的线宽。

这是因为较大的电流会产生更大的热量，如果铜箔或线宽太窄，则可能会导致过热和损坏。

因此，在设计PCB时，需要根据电路板上各部分的电流大小选择合适的铜箔厚度和线宽。

此外，还需要考虑电路板上不同部分的功率损耗。

功率损耗是指电路板上的电流通过导线和铜箔时产生的热量。

当电流通过铜箔和导线时，会产生一定的电阻，从而产生功率损耗。

功率损耗与电流的平方成正比，与导线长度成正比，与导线截面积的倒数成正比。

因此，在设计PCB时，需要根据电路板上不同部分的功率损耗选择合适的铜箔厚度和线宽。

一般来说，功率损耗较大的部分需要选择较厚的铜箔和较宽的线宽，以提高导线的承载能力和降低功率损耗。

最后，还需要考虑电路板的可靠性和成本。

较厚的铜箔和较宽的线宽可以增加电路板的承载能力和电流容量，提高可靠性，但同时也会增加成本。

因此，在设计PCB时，需要综合考虑电路板的要求和成本限制，选择合适的铜箔厚度和线宽。

综上所述，铜箔厚度、线宽和电流之间存在着密切的关系。

在PCB设计中，需要根据电路板上各部分的电流大小、功率损耗和成本等因素选择合适的铜箔厚度和线宽。

普通PCB板上的铜箔是多厚？普通PCB板上的铜箔是多厚？国际PCB厚度常⽤有：35um、50um、70um⼀般单、双⾯PCB板铜箔（覆铜）厚度约为35um（1.4mil）。

另⼀种规格为50um和70um。

多层板表层⼀般35um=1oz（1.4mil），内层17.5um（0.7mil）。

铜箔厚度也有⽤OZ（盎司）表⽰的，1OZ指1OZ的铜均匀的覆盖在1平⽅英尺的⾯积上铜的厚度，也就是⼤约1.4mil普通的0.5oz，1oz ，2oz，多⽤于消费类及通讯类产品。

3oz以上属厚铜产品，⼤多⽤于⼤电流，⾼压产品。

如电源板等！PCB设计时铜箔厚度PCB设计时铜箔厚度、⾛线宽度和电流的关系 不同厚度不同宽度的铜箔的载流量见下表： 注1 ⽤铜⽪作导线通过⼤电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑 再看看摘⾃（国防⼯业出版社， ⽑楠孙瑛96.1第⼀版）的经验公式， 以下原⽂摘录： “由于敷铜板铜箔厚度有限，在需要流过较⼤电流的条状铜箔中，应考虑铜箔的载流量问题。

 仍以典型的0.03mm 厚度的为例，如果将铜箔作为宽为W（mm），长度为L（mm）的条状导线， 其电阻0.0005*L/W 欧姆。

 另外，铜箔的载流量还与印刷电路板上安装的元件种类，数量以及散热条件有关。

 在考虑到安全的情况下， ⼀般可按经验公式0.15*W（A）来计算铜箔的载流量。

Ps -ef|grep wcz Ps -e|grep allegro “由于敷铜板铜箔厚度有限，在需要流过较⼤电流的条状铜箔中，应考虑铜箔的载流量问题。

 仍以典型的0.03mm 厚度的为例，如果将铜箔作为宽为W（mm），长度为L（mm）的条状导线， 其电阻为0.0005*L/W 欧姆。

 另外，铜箔的载流量还与印刷电路板上安装的元件种类，数量以及散热条件有关。

 在考虑到安全的情况下， ⼀般可按经验公式0.15*W（A）来计算铜箔的载流量。

通常各个论坛中提供经验值最多的是： 1mm宽，1个盎司能⾛1A，较之上表降额50%更为保守。

PCB板铜箔载流量厚度的计算2010年01月12日星期二08:38PCB板铜箔载流量铜箔宽度铜箔厚度70um 50um 35um2.50mm 6.00A 5.10A 4.50A2.00mm 5.10A 4.30A 4.00A1.50mm 4.20A 3.50A 3.20A1.20mm 3.60A 3.00A2.70A1.00mm 3.20A2.60A 2.30A0.80mm 2.80A 2.40A 2.00A0.60mm 2.30A 1.90A 1.60A0.50mm 2.00A 1.70A 1.35A0.40mm 1.70A 1.35A 1.10A0.30mm 1.30A 1.10A 0.80A0.20mm 0.90A 0.70A 0.55A0.15mm 0.70A 0.50A 0.20A注1 用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑。

1、由于敷铜板铜箔厚度有限，在需要流过较大电流的条状铜箔中，应考虑铜箔的载流量问题。

仍以典型的0.03mm厚度的为例，如果将铜箔作为宽为W(mm),长度为L(mm)的条状导线, 其电阻为0.0005*L/W 欧姆。

另外，铜箔的载流量还与印刷电路板上安装的组件种类，数量以及散热条件有关。

在考虑到安全的情况下，一般可按经验公式0.15*W(A)来计算铜箔的载流量。

2、一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。

箔厚度的计算印刷电路板的铜箔厚度关系到阻抗值的变化. 有了正确的铜箔厚度在Allegro 的cross section字段上,能正确的计算印刷电路板上每一根绕线的阻抗值(或宽度). 而在许多的设计手册上经常发现以盎司(oz)为单位来建议铜箔的使用, 究竟一盎司铜箔应该在Allegro 的cross section 字段上表现多少的厚度? 请看底下的说明:1.定义:一盎司铜箔是指一平方英呎(1 ft2)铺上重量一盎司的铜, 意即1oz/ ft2.2.单位换算:一盎司(oz)= 0.0625 磅(pb)一磅(pb)= 454 公克(g)一英呎(ft)= 12 英吋(in)一英吋(in)= 2.54 公分(cm)一密尔(mil)=0.001 英吋(in)铜比重(密度)= 8.93 (g/cm3)3.计算:1oz铜箔等于28.4g(≈1x0.0625x454)1ft2=1x (12x2.54)2=1x30.482=929.03 (cm2)重量(W)=体积(V) x密度(D)=面积(A) x高度(H) x密度(D)28.4(g)= 929.03 x高度(H) x 8.93高度(H)=0.00342(cm)≈1.3 (mil)一盎司铜箔厚度4. Cross Section in Allegro所以,如果是一盎司的铜箔,我们则用1.3mil输入到Cross Section的字段上1OZ盎司在线路板中的含义1OZ意思是1平方英尺的面积上平均铜箔的重量在在28.35g,用单位面积的重量来表示铜薄的平均厚度！换算方法：1平方英尺=929。
