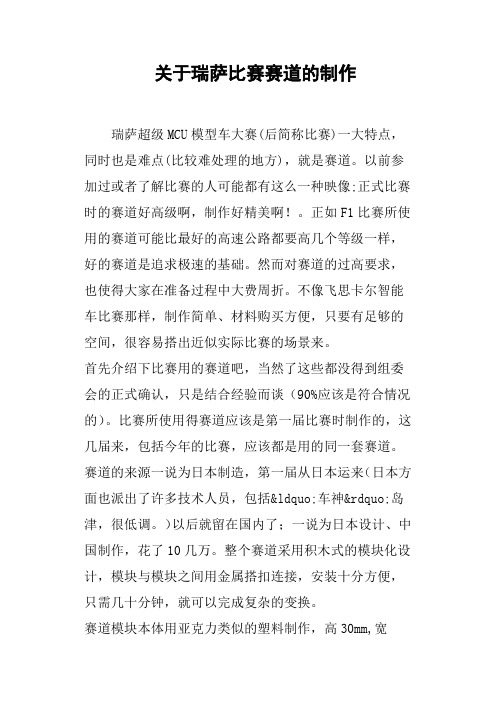

关于瑞萨比赛赛道的制作瑞萨超级MCU模型车大赛(后简称比赛)一大特点，同时也是难点(比较难处理的地方)，就是赛道。
以前参加过或者了解比赛的人可能都有这么一种映像;正式比赛时的赛道好高级啊，制作好精美啊！。
正如F1比赛所使用的赛道可能比最好的高速公路都要高几个等级一样，好的赛道是追求极速的基础。
然而对赛道的过高要求，也使得大家在准备过程中大费周折。
不像飞思卡尔智能车比赛那样，制作简单、材料购买方便，只要有足够的空间，很容易搭出近似实际比赛的场景来。
首先介绍下比赛用的赛道吧，当然了这些都没得到组委会的正式确认，只是结合经验而谈（90%应该是符合情况的）。
比赛所使用得赛道应该是第一届比赛时制作的，这几届来，包括今年的比赛，应该都是用的同一套赛道。
赛道的来源一说为日本制造，第一届从日本运来（日本方面也派出了许多技术人员，包括“车神”岛津，很低调。
）以后就留在国内了；一说为日本设计、中国制作，花了10几万。
整个赛道采用积木式的模块化设计，模块与模块之间用金属搭扣连接，安装十分方便，只需几十分钟，就可以完成复杂的变换。
赛道模块本体用亚克力类似的塑料制作，高30mm,宽300mm，表面贴白、灰、黑三色有聚合物薄膜 (日本积水化工的产品HC-015)，不怕水，不怕热，不怕灰，不变形，表面平整度非常好，拼装缝隙目测小于1mm。
一次制作，多年使用。
整个赛道分直道，R450，R600，以及直角、坡、谷等特殊组件组成，共100多快(估计，没具体算过)。
要做出上述比赛专用赛道，基本上对于参赛队是不可能的事，成本太高了。
因此我们只能尽量模拟、山寨了。
以前听过过，有用纸打印的，有用PVC的，还有直接在地上用黑白胶带的粘的，五花八门。
这里介绍下华科怎么做的。
当初制作赛道时，华科的同学们是费了很大的力气，包括金钱上的、人力上的，得到经验和技巧都包含了他们的心血，如果大家能从中获益的话，应该对他们工作敬以谢意。

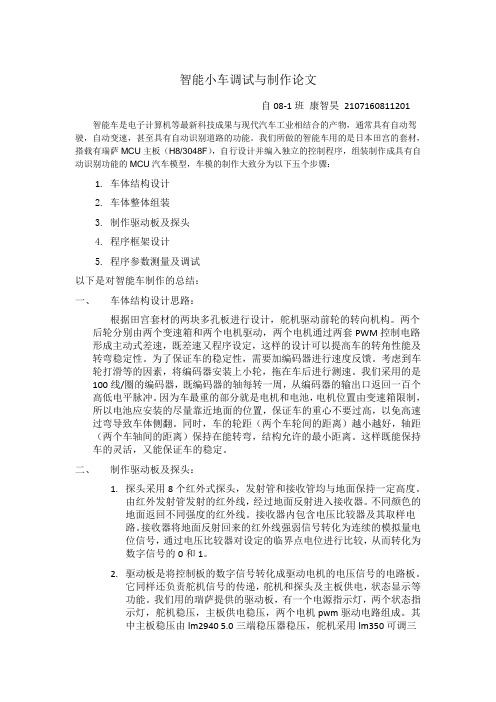

智能小车调试与制作论文自08-1班康智昊2107160811201智能车是电子计算机等最新科技成果与现代汽车工业相结合的产物，通常具有自动驾驶，自动变速，甚至具有自动识别道路的功能。
我们所做的智能车用的是日本田宫的套材，搭载有瑞萨MCU主板（H8/3048F），自行设计并编入独立的控制程序，组装制作成具有自动识别功能的MCU汽车模型，车模的制作大致分为以下五个步骤：1.车体结构设计2.车体整体组装3.制作驱动板及探头4.程序框架设计5.程序参数测量及调试以下是对智能车制作的总结：一、车体结构设计思路：根据田宫套材的两块多孔板进行设计，舵机驱动前轮的转向机构。
两个后轮分别由两个变速箱和两个电机驱动，两个电机通过两套PWM控制电路形成主动式差速，既差速又程序设定，这样的设计可以提高车的转角性能及转弯稳定性。
为了保证车的稳定性，需要加编码器进行速度反馈。
考虑到车轮打滑等的因素，将编码器安装上小轮，拖在车后进行测速。
我们采用的是100线/圈的编码器，既编码器的轴每转一周，从编码器的输出口返回一百个高低电平脉冲。
因为车最重的部分就是电机和电池，电机位置由变速箱限制，所以电池应安装的尽量靠近地面的位置，保证车的重心不要过高，以免高速过弯导致车体侧翻。
同时，车的轮距（两个车轮间的距离）越小越好，轴距（两个车轴间的距离）保持在能转弯，结构允许的最小距离。
这样既能保持车的灵活，又能保证车的稳定。
二、制作驱动板及探头：1.探头采用8个红外式探头，发射管和接收管均与地面保持一定高度。
由红外发射管发射的红外线，经过地面反射进入接收器。
不同颜色的地面返回不同强度的红外线。
接收器内包含电压比较器及其取样电路。
接收器将地面反射回来的红外线强弱信号转化为连续的模拟量电位信号，通过电压比较器对设定的临界点电位进行比较，从而转化为数字信号的0和1。
2.驱动板是将控制板的数字信号转化成驱动电机的电压信号的电路板。
它同样还负责舵机信号的传递，舵机和探头及主板供电，状态显示等功能。
