自动化设备电气装配规范一、引言本文档旨在规范自动化设备的电气装配工作,确保设备的安全性、可靠性和一致性。
本规范适用于各类自动化设备的电气装配工作,包括但不限于工业机器人、自动化生产线等。
二、术语和定义2.1 自动化设备:指能够自动执行任务的机械设备或系统。
2.2 电气装配:指将电气元件、电缆、接线等组装到自动化设备中的过程。
2.3 电气元件:指用于电气连接、控制和保护的各类元器件,包括但不限于继电器、开关、传感器等。
三、装配要求3.1 设计要求3.1.1 设计人员应根据设备的功能和性能要求,合理选择电气元件,并确保其符合相关标准和规范。
3.1.2 设计人员应提供详细的电气装配图纸和说明,包括电气元件的布置、接线方式、电气连接图等。
3.2 材料和工具3.2.1 电气装配所使用的材料应符合国家相关标准和规范,并具有合格证明。
3.2.2 电气装配所使用的工具应符合安全要求,并经过定期检测和维护。
3.3 安全要求3.3.1 电气装配过程中,应遵守相关的安全操作规程,确保人员的人身安全。
3.3.2 电气装配过程中,应断开电源,并采取必要的安全措施,防止电气事故的发生。
3.4 接线要求3.4.1 接线应按照电气装配图纸和说明进行,确保接线的正确性和可靠性。
3.4.2 接线应采用合适的接线方式,避免出现松动、短路、接触不良等问题。
3.5 标识要求3.5.1 电气元件和接线应进行清晰的标识,方便维护和故障排除。
3.5.2 标识应包括元件名称、型号、接线端子号等信息,确保标识的准确性和一致性。
四、质量控制4.1 检查要求4.1.1 在电气装配过程中,应进行必要的检查,确保装配的质量和准确性。
4.1.2 检查内容包括但不限于电气元件的正确安装、接线的正确性、标识的准确性等。
4.2 测试要求4.2.1 在电气装配完成后,应进行必要的测试,确保设备的功能和性能符合要求。
4.2.2 测试内容包括但不限于电气连通性测试、电气保护功能测试等。
电气装配技术要求工艺标准一、目的:使公司电气装配满足客户需求,提升公司产品品质。
二、作业前:电气材料必须按时到位,到位后确认电气件型号是否符合图纸要求,检查来料钣金的品质状况,是否有影响电气装配和产品品质的不良因素。
如果有部分非决定性材料没有到位,可以按计划开始作业。
三、电气装配作业流程:领料图纸核对物料核对准备作业线槽布局安装焊接外部线气路布局导轨准备焊航空插头/OB头走线固定元器件布局检验外线接入电箱元器件安装布线电箱内外信号对接通电前自检通电调试I/O设备7S清理操作前准备:工具(斜口钳,电钻,压线钳,剥线钳,螺丝刀等等)图纸(装配图,接线图,气路图,焊接SOP)材料(空开,接触器,继电器和隔板,PLC,驱动器等等)附属的物料(包括接线端子,电缆,线标等等)操作场所。
装配期间需有指定的场所,以保证作业场所的5S标准比较良好,带电操作都必须两个人以上方可工作。
线槽:线槽应平整、无变形扭曲、无毛刺。
线槽固定点不应少于两个,线槽在400mm以上时需固定点不应少于三个以上,在转角处,分支处应均有固定点。
盖线槽盖应平整、无翘脚,美观。
合理导轨:导轨裁截口应平直,并无毛刺。
每节导轨不应少于吧两点固定300mm以上不应少于三点固定。
元器件布局:按照装配图的的排版图进行线槽、导轨、元器件的排版布置。
电控布局应美观,同一块电控底板内强电弱电应分开集中。
合理元器件安装:在安装电气元件时应遵循说明说规定。
元件安装通过导轨卡座安装的元件,卡扣应完全卡主导轨。
元件安装过程中,应保持元件的整洁,无损伤,元器件附件应齐全完好。
接线规范:端子排:端子排强电,弱电、正、负应分开布置,并中间用隔板隔开已防止短路。
颜色定义:交流220V 火线:红色。
零线:黑色。
直流36V以下:正极:棕色。
负极:蓝色。
OK接线:接线严格按照图纸正确的接到指定的接线端子及元器件上导线的选择:按照图纸标示,正确的选用导线。
导线的选择计算(仅适用于铜线):I=NX系数X0.9 I表示实际电流。
装配式建筑中的电气安装施工工艺与施工要点装配式建筑是近年来快速发展的一种新型建筑方式,它以工厂预制构件和现场拼装为特点,具有高效、环保、节能的优势。
而在装配式建筑中,电气安装施工工艺和施工要点尤为重要。
本文将从电气安装施工的整体流程、材料选择、设备安装和系统调试等方面介绍装配式建筑中的电气安装施工工艺与施工要点。
一、电气安装施工的整体流程在开始电气安装前,需要进行详细的设计和计划,并确保与其他专业的协调配合。
整个电气安装施工可分为以下几个步骤:1. 安全准备:在开始任何施工之前,必须确保现场人员具备相关证书和合格操作技能;同时需要检查并确保所使用的所有设备符合相关标准,并进行相关临时电源的设置。
2. 布线敷设:根据设计图纸和布线方案,在墙壁内部或屋顶预留好埋管位置,并按照布线路线进行导线敷设。
在敷设过程中要注意保护导线不受损坏,并做好标记以便于后续工作。
3. 管道安装:根据设计方案,对电气设备进行布置,并安装相关管道和接头。
在安装过程中要注意保持管道的整洁和稳固,确保电气设备的正常使用。
4. 终端设备安装:将开关、插座、灯具等终端设备按照设计要求进行安装。
在安装过程中要注意线缆的引入方式、设备的固定和接线的正确性。
5. 系统调试:完成所有设备和线路的连接后,需进行系统调试以确保电气系统的正常运行。
在此阶段需要仔细检查各个设备是否按照正确方法接线,并且设置保护措施和自动断电控制器以确保人员生命财产安全。
二、材料选择在电气安装施工中,材料选择是一个关键环节。
合适的材料可提高施工效率、降低成本,并保证建筑物电气系统的稳定性和可靠性。
以下是一些常用材料:1. 电缆:为了减少能源损失并提供更好的耐火性能,通常选用钢铠强化或耐火电缆。
此外,在室内横穿不同区域时,要采用阻燃电缆以确保火灾扩散速度。
2. 开关和插座:应选择符合国家相关标准的开关和插座,可实现稳定的电流传输和安全的使用环境。
3. 接线端子:接线端子通常用于连接导线和设备的接头。
电气装配工艺规程设计1. 引言电气装配工艺是电气设备制造过程中的重要环节,对于保障设备的质量和工作性能具有关键的作用。
本文档旨在设计电气装配工艺规程,确保电气装配工作按照标准化的流程进行,并提高工作效率和质量。
2. 工艺流程2.1 前期准备工作在进行电气装配工艺之前,需要进行一些前期准备工作,包括:•收集并准备所需的电气装配工具和设备。
•确定电气装配工区,并进行整理和清洁。
•安排好装配工作所需的人员,并分配各自的工作任务。
2.2 物料准备在开始电气装配工作之前,需要进行物料准备,包括:•根据装配图纸和工艺要求,收集所需的电气元件和配件。
•对所收集的物料进行检验,确保其符合质量要求,并进行合理的分类和储存。
2.3 组件装配根据装配图纸和工艺要求,进行电气组件的装配工作,包括:•进行电气元件的固定和连接,确保连接牢固和电气通路顺畅。
•进行电气元件的标识,以便后续维护和故障排除工作。
2.4 接线工作在组件装配完成后,进行接线工作,包括:•根据电气图纸和工艺要求,进行电气连接线的剥线和插入端子的工作。
•确保接线工作符合电气安全标准,避免不必要的安全风险。
2.5 装配检查在完成组件装配和接线工作后,进行装配检查,包括:•对装配工作进行目视检查,确保各项工作符合质量要求。
•进行电气测试,检测电气通路的连通性和工作状态是否正常。
2.6 整理和清洁在完成装配检查后,对装配工区进行整理和清洁,以便后续的工作和维护。
3. 工艺标准和要求3.1 装配图纸和工艺要求装配图纸和工艺要求是电气装配工作的基础,必须严格按照要求进行操作。
在进行装配工作之前,必须对图纸和工艺要求进行仔细的阅读和理解,并解决可能存在的疑问和不明确的地方。
3.2 质量控制要求在进行电气装配工作的过程中,必须严格按照质量控制要求进行操作,以确保装配工作的质量。
•对物料进行严格的检验和分类,确保符合质量要求。
•对装配工作进行严格的检查,防止装配错误和漏装现象的发生。
自动化设备电气装配规范一、引言自动化设备电气装配规范旨在确保自动化设备的电气装配符合安全、可靠、高效的要求。
本规范适合于各类自动化设备的电气装配,包括但不限于机器人、生产线、自动化控制系统等。
二、术语和定义2.1 自动化设备:指能够根据预设程序和条件,自动完成生产、加工、装配等工作的设备。
2.2 电气装配:指自动化设备中与电气有关的组装、布线、连接等工作。
2.3 电气元件:指用于传输、控制、保护电能的各类电器设备,如电缆、接插件、继电器等。
三、电气装配要求3.1 设计要求3.1.1 根据自动化设备的功能需求,合理规划电气装配布局,确保各电气元件之间的连接方便、布线整齐、易于维护。
3.1.2 选择符合国家标准和行业标准的电气元件,确保其质量可靠、性能稳定。
3.1.3 对于高压电气元件,应符合国家相关安全标准,如防爆要求等。
3.2 安装要求3.2.1 电气元件的安装位置应符合设计要求,避免与其他设备或者构件发生碰撞,确保安全运行。
3.2.2 电缆的敷设应符合规范要求,避免过度弯曲、过度拉伸等情况,防止电缆磨损或者损坏。
3.2.3 电气元件的连接应坚固可靠,接线端子应紧固,确保电气连接良好,避免接触不良或者接线松动引起的故障。
3.3 绝缘和接地要求3.3.1 电气装配中的电缆应具有足够的绝缘强度,能够防止电气短路或者漏电现象发生。
3.3.2 自动化设备应有可靠的接地装置,确保设备与地之间的电位差小于规定值,防止触电风险。
3.4 标识要求3.4.1 在电气装配过程中,应为各电气元件进行明确的标识,包括元件名称、型号、规格等信息,以便于维护和更换。
3.4.2 对于控制柜、配电箱等设备,应设置合适的标识,标明电源开关、保险丝位置等重要信息,方便操作和维护人员使用。
四、质量控制4.1 电气装配过程中,应严格按照设计要求和规范操作,确保装配质量符合要求。
4.2 在装配完成后,应进行必要的检测和测试,确保电气装配的可靠性和稳定性。

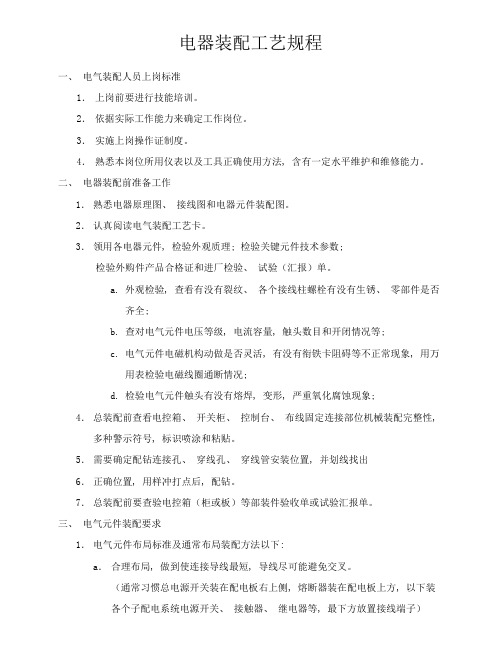

电器装配工艺规程一、电气装配人员上岗标准1.上岗前要进行技能培训。
2.依据实际工作能力来确定工作岗位。
3.实施上岗操作证制度。
4.熟悉本岗位所用仪表以及工具正确使用方法, 含有一定水平维护和维修能力。
二、电器装配前准备工作1.熟悉电器原理图、接线图和电器元件装配图。
2.认真阅读电气装配工艺卡。
3.领用各电器元件, 检验外观质理; 检验关键元件技术参数;检验外购件产品合格证和进厂检验、试验(汇报)单。
a.外观检验, 查看有没有裂纹、各个接线柱螺栓有没有生锈、零部件是否齐全;b.查对电气元件电压等级, 电流容量, 触头数目和开闭情况等;c.电气元件电磁机构动做是否灵活, 有没有衔铁卡阻碍等不正常现象, 用万用表检验电磁线圈通断情况;d.检验电气元件触头有没有熔焊, 变形, 严重氧化腐蚀现象;4.总装配前查看电控箱、开关柜、控制台、布线固定连接部位机械装配完整性, 多种警示符号, 标识喷涂和粘贴。
5.需要确定配钻连接孔、穿线孔、穿线管安装位置, 并划线找出6.正确位置, 用样冲打点后, 配钻。
7.总装配前要查验电控箱(柜或板)等部装件验收单或试验汇报单。
三、电气元件装配要求1.电气元件布局标准及通常布局装配方法以下:a.合理布局, 做到使连接导线最短, 导线尽可能避免交叉。
(通常习惯总电源开关装在配电板右上侧, 熔断器装在配电板上方, 以下装各个子配电系统电源开关、接触器、继电器等, 最下方放置接线端子)b.全部电器必需安装在便于更换, 检测方便地方, 全部端子必需离地, 离边10cm以上, 方便于装拆导线。
c.“先难后易”, 先装难装部位或元件, 后装轻易部位或元件。
(继电器先接线圈后接触点)d.“先大后小”, 先装大元件, 后装小元件, 便于整体布局, 合理分布空间。
e.安排器件必需符合要求间隔, 控制箱中裸露、无电弧带电零件与控制箱壁板间隔: 250V以下大于15mm; 250V-500V大于25mm。
电气装配工艺流程1、钣金件检查并喷漆、丝网印刷1)在设备钣金件初到车间时,电气装配人员应带着图纸去检查所有电气柜、电气底板、电气面板、按钮盒及电气小配件的尺寸是否正确?设备床身上的电气走线孔是否缺少?所有安装孔大小是否正确?2)钣金件检查无误后,电气装配人员需向车间主任说明,立即送去喷漆或喷塑。
3)喷漆或喷塑拿回来的电气面板,如需要进行丝网印刷,需立即送去丝网印刷。
2、找齐设备安装所需的电气材料1)电气装配人员要先找齐设备上需使用的已经喷过漆的电气柜、电气底板、电气面板、按钮盒及电气小配件。
2)电气装配人员准备好自己的工具包(含大号、中号十字起,小一字起、剥线钳、斜口钳、电工防水胶带、万用表、内六角扳手、呆扳手、Φ2.5钻头、Φ3.2钻头、Φ4.2钻头、M3丝锥、M4丝锥、丝锥绞手、粗齿挫一套)、M3螺丝、M4螺丝、M4螺母、手电钻,将所有工具整齐的放在一个手臂的范围内。
3、安装电气底板1)根据电气原理图中的底板布置图量好线槽与导轨的长度,用锯弓截断。
(注:线槽要放在平坦的地方锯,导轨要夹在台虎钳锯,锯缝要平直。
)2)锯完后可以在砂轮机上磨直。
两根线槽如果搭在一起,其中一根线槽的一端应磨成45度斜角。
3)用手电钻在线槽、导轨的两端打固定孔(用Φ4.2钻头)。
4)将线槽、导轨按照电气底板布置图放置在电气底板上,用黑色记号笔将定位孔的位置画在电气底板上。
5)先在电气底板上用样冲敲样冲眼,然后用手电钻在样冲眼上打孔(用Φ4.2钻头)。
6)用M4螺钉、螺母将线槽、导轨固定在电气底板上。
7)开关电源、印制线路板等不易拆卸的电气元器件都要进行打孔、功丝(用Φ2.5钻头打孔,然后用M3的丝锥功丝),印制线路板的下面要垫铜柱子(M3×20)。
8)伺服控制驱动器、变频器要用Φ3.2钻头打孔,然后用M4的丝锥功丝。
9)一般电气元器件底下都有一道槽,是专门用来卡在C型导轨上的,凤凰接线端子一般也是卡在C型导轨上的,其他接线端子一般使用高低导轨。
电气装配工艺1 装备工作1.1 找齐设备安装所需的电气材料1)要先找齐设备上需使用的已经喷过漆的电气柜、电气底板、电气面板、按钮盒及电气小配件。
2)准备好自己的工具包(含大号、中号十字,小一字、剥线钳、斜口钳、电工防水胶带、万用表手等)1.2 安装电气底板1)根据电气原理图中的底板布置图量好线槽与导轨的长度2)两根线槽如果搭在一起,其中一根线槽的一端应磨成45度斜角。
2 导线加工及安装工艺2.1 导线的颜色。
一般为黑色,若按相序分色时:1) 交流:A相—黄、B相—绿、C相—红、零线—淡蓝、接地线—黄绿双色。
2) 直流:正——棕色、负——蓝色。
2.2 控制柜中安装的各种设备、电器元件、接线端子应按照电气接线图或者电器原理图的要求安装或粘贴该元件项目代号的标签。
标签的位置一般在元件的左上角或者比较容易观察的位置。
2.3 每根导线两端都应有标记(线号),字迹应清晰、牢固,以便电气设备运行、维护及测试。
2.4 线号在绝缘导线上的放置位置,横放时自左至右,竖放自下至上。
2.5 根据行线方案量材下线,下线要适当留有余量,导线遇到弯曲的情况不得用台钳、刻丝钳强行拉直。
多根导线配置时应捆扎成线束,用尼龙拉扣或螺旋管捆扎成圆形。
线束应用吸盘与箱体固定。
2.6 每个元件的接点最多允许接2根线。
两个接头间要加垫一个与螺钉直径相称的垫圈。
2.7 导线过门时应与可靠固定,并留有充分的余量,保证开门时导线不受损伤。
根据行线方案需要弯曲转换方向时,不得用尖嘴钳或者其他锋利工具弯曲,以保证导线绝缘层不受损伤。
每根导线接线前弯曲时应美观、一致,留有意外损伤后再接头的余量。
标示应一致,字迹清晰、牢固。
导线中间不得有接头。
3 注意事项3.1 导线及线束应排列均匀、合理,做到横平、竖直,整齐美观。
相同产品的走线方式相同。
3.2 导线不允许承受应力,以免影响导线的正常运行,在线束的转弯处应有圆弧过渡,并用蛇皮管包裹。
禁止使用焊接或者铰接的方式加长导线。
