不同渠道衬砌形式在实际中的应用

U型渠道衬砌在柳河灌区的应用摘要：柳河灌区地处干旱寒冷的黑龙江东部，自2008年开始实施以渠道防渗衬为主的节水改造工程以来，通过近几年的试验研究和工程实践，在渠道防渗设计、施工、质量控制等几方面取得了一些切合本地实际的方式、方法。

本文以此为主题，介绍了柳河灌区在这方面取得的一些阶段性成果。

关键词：u型渠道衬砌、施工方法、质量控制木兰县柳河灌区位于木兰县西部柳河镇境内，距县城30公里，南邻松花江、北靠蒙古山总面积400公里；灌区始建于1958年，由一座小（i）型水库和一座装机容量400千瓦的提水站提取松花江水作为主要水源，设计灌溉面积2.38万亩，有效灌溉面积1.4万亩；灌区现有干渠4条、支渠9条、斗渠34条；渠系建筑物106座，灌区大部分渠道及工程经过几十年的运行，破损老化、渗漏严重，严重影响灌区效益的发挥。

近年来灌区在内断面较小的支渠、斗渠工程上采取了u型混凝土衬砌，使灌区面貌焕然一新，节水灌溉效果十分显著。

1 u型槽的优越性u型渠道衬砌技术，与梯形断面衬砌相比有显著优点。

从节水效果看，u型渠道断面比梯形断面湿周短、流速快、输水损失小，渠道利用率可提高38%以上。

根据香磨山灌区多年的测试资料和推算，采用u型槽衬砌渠道灌溉可节水25%左右。

从占地、用料方面看，在过水能力相同的条件下，u型渠道比其它断面形式的渠道占地少；同时因u型渠道湿周短，衬砌用料相对较少，斗渠可节省混凝土36%-38%，支渠可节省30%以上。

u型渠道整体性好，有较强的抗外力性能，混凝土砌体下部为反拱，有较强的抗冻胀能力。

2.施工方法和质量控制2.1衬砌形式的选择u型渠道采用现场浇筑和预制安装两种形式。

预制安装法适用于斗渠以下的小型渠道，预制分为整体预制和分块预制。

整体预制用u型钢板预制，因其模型板所需钢材数量大，周转率低、造价高、进度慢，很少采用。

对斗渠、较小支渠大多采用分块预制，分块长度0.5m-1m，以搬动方便为宜。

缺点是搬动、运输过程中预制件容易损坏，现场安装施工工序多，板与板接缝多，加大了糙率，并易受热胀冷缩影响，冬季切缝易拉开，预制板背后回填土难于夯实，增大了渗漏的可能，这就要求在施工工艺质量上下功夫。

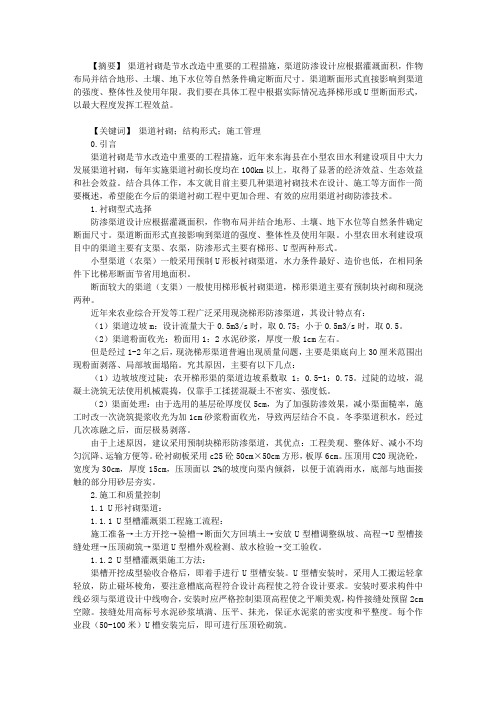

【摘要】渠道衬砌是节水改造中重要的工程措施，渠道防渗设计应根据灌溉面积，作物布局并结合地形、土壤、地下水位等自然条件确定断面尺寸。

渠道断面形式直接影响到渠道的强度、整体性及使用年限。

我们要在具体工程中根据实际情况选择梯形或U型断面形式，以最大程度发挥工程效益。

【关键词】渠道衬砌；结构形式；施工管理0.引言渠道衬砌是节水改造中重要的工程措施，近年来东海县在小型农田水利建设项目中大力发展渠道衬砌，每年实施渠道衬砌长度均在100km以上，取得了显著的经济效益、生态效益和社会效益。

结合具体工作，本文就目前主要几种渠道衬砌技术在设计、施工等方面作一简要概述，希望能在今后的渠道衬砌工程中更加合理、有效的应用渠道衬砌防渗技术。

1.衬砌型式选择防渗渠道设计应根据灌溉面积，作物布局并结合地形、土壤、地下水位等自然条件确定断面尺寸。

渠道断面形式直接影响到渠道的强度、整体性及使用年限。

小型农田水利建设项目中的渠道主要有支渠、农渠，防渗形式主要有梯形、U型两种形式。

小型渠道（农渠）一般采用预制U形板衬砌渠道，水力条件最好、造价也低，在相同条件下比梯形断面节省用地面积。

断面较大的渠道（支渠）一般使用梯形板衬砌渠道，梯形渠道主要有预制块衬砌和现浇两种。

近年来农业综合开发等工程广泛采用现浇梯形防渗渠道，其设计特点有：（1）渠道边坡m：设计流量大于0.5m3/s时，取0.75；小于0.5m3/s时，取0.5。

（2）渠道粉面收光：粉面用1：2水泥砂浆，厚度一般1cm左右。

但是经过1-2年之后，现浇梯形渠道普遍出现质量问题，主要是渠底向上30厘米范围出现粉面剥落、局部坡面塌陷。

究其原因，主要有以下几点：（1）边坡坡度过陡：农开梯形渠的渠道边坡系数取1：0.5-1：0.75。

过陡的边坡，混凝土浇筑无法使用机械震捣，仅靠手工揉搓混凝土不密实、强度低。

（2）渠面处理：由于选用的基层砼厚度仅5cm，为了加强防渗效果，减小渠面糙率，施工时改一次浇筑提浆收光为加1cm砂浆粉面收光，导致两层结合不良。

浅析关于农村水利建设中衬砌渠道施工技术具体应用农村水利建设是保障农民生产生活的重要基础设施，而衬砌渠道是农村水利工程中常见的一种施工技术。

衬砌渠道施工技术具体应用于农村水利建设中，可以起到防渗、加固、减少水土流失等作用。

本文将就衬砌渠道施工技术在农村水利建设中的具体应用进行浅析。

一、衬砌渠道施工技术的定义和特点衬砌渠道是指在渠道内部或外部添加材料，以保护渠道不被流水冲刷，减少渗漏和水土流失的一种施工技术。

其主要特点是耐冲刷、抗渗漏、保护水资源和土壤，并且施工简便，成本低廉。

1. 防渗作用衬砌渠道施工技术可以有效防止渠道渗漏，减小水资源浪费，提高灌溉效率，保证农田灌溉的需要。

尤其在干旱地区，衬砌渠道的防渗作用更为显著，可以节约宝贵的水资源。

2. 抗冲刷作用农村水利建设中常常会因为地势、气候等原因导致渠道水流湍急，容易产生冲刷现象。

衬砌渠道施工技术可以有效地加固渠道，防止其被冲刷，保证渠道的稳定运行，减少渠道维护成本。

3. 减少水土流失在农村水利建设中，水土流失是一个常见且严重的问题，会影响到土壤肥力和田地的利用率。

采用衬砌渠道施工技术可以有效减少水土流失，保护农田土壤资源，提高土地利用率，保证农业生产的持续发展。

三、衬砌渠道施工技术的影响及发展趋势衬砌渠道施工技术的应用对农村水利建设具有重要意义，可以提高水资源利用效率，保护水资源和土壤资源，为农业生产提供坚实的保障。

随着科技的不断进步，衬砌渠道施工技术也在不断创新发展，目前已经出现了多种新型的衬砌材料和施工工艺，使其具有了更好的抗冲刷、防渗漏能力和更长的使用寿命。

在未来，衬砌渠道施工技术将继续得到推广应用，尤其是在西部地区农村水利建设中的应用将更加广泛。

随着农村水利建设的不断发展，衬砌渠道施工技术也将不断完善，为实现农村可持续发展、提高农民生产生活水平做出更大的贡献。

四、衬砌渠道施工技术的建设原则及注意事项在农村水利建设中，采用衬砌渠道施工技术需要遵循一些基本原则及注意事项，以保证工程质量，确保渠道的持久稳定运行。

水利渠道施工中衬砌混凝土技术的应用水利渠道施工中，衬砌混凝土技术是一种有效的工程施工方法，常用于水渠、河道和排水沟等水利工程的建设过程中。

衬砌混凝土技术主要是指在渠道的内侧或底部铺设一层厚度较大的混凝土构造物，以保护渠道的稳定性和耐久性，同时提高渠道的排水能力。

本文将详细介绍衬砌混凝土技术的应用，包括施工方法、材料选择以及质量控制等方面。

（一）施工准备1. 确定衬砌混凝土的厚度和质量要求。

根据设计要求确定衬砌混凝土的厚度，并制定相应的施工方案和时间计划。

2. 选择适当的施工机械和设备。

根据渠道的形状和尺寸，选择适合的挖掘机、输送机和抹灰机等施工设备。

3. 准备施工现场。

清理施工现场，确保施工区域平整，方便施工机械的进入和操作。

（二）混凝土配制1. 按照设计要求配制混凝土。

根据设计要求和施工标准，选用适当的水泥、骨料和掺合料，按照一定的配比进行配制，确保混凝土的强度、耐久性和可泵性等性能。

2. 控制混凝土的质量。

在混凝土配制过程中，严格控制原材料的质量和配合比的准确性，合理控制水灰比和拌和时间，确保混凝土的质量符合设计要求。

（三）施工工艺1. 渠道的清理和基底处理。

清理渠道的积水和杂物，并对基底进行打磨和修补，确保渠道底部平整光滑，便于混凝土的施工和密实。

2. 施工模板的安装。

根据衬砌混凝土的形状和尺寸，安装合适的施工模板，并进行调整和固定，确保衬砌混凝土的几何形状和尺寸的准确性。

3. 混凝土的浇筑和振捣。

采用机械或人工的方式将混凝土从输送机送入渠道内，利用振捣器对混凝土进行振捣，以提高混凝土的密实度和强度。

4. 混凝土的表面处理。

在混凝土浇筑后，使用抹灰机或手工刮板对混凝土表面进行整平和抹灰，使其光滑均匀。

5. 养护和维护。

在混凝土施工完成后，根据施工标准和要求，进行养护和维护，保证混凝土的强度和耐久性。

二、衬砌混凝土技术的材料选择（一）水泥选择普通硅酸盐水泥或矿物掺合料水泥，具有较高的强度和耐久性，在渠道内起到保护和增强的作用。

渠道施工中衬砌混凝土技术的应用水利工程渠道施工效益的提升，离不开衬砌混凝土技术方案的优化。

为了保证渠道施工质量的提升，就需要做好衬砌混凝土技术方案的优化工作。

这需要做好各个施工技术步骤的协调，保证保温板施工、混凝土配置、混凝土施工等步骤的协调。

在衬砌混凝土的应用过程中，需要考虑到环境因素、材料因素、设备因素、人力因素等，避免这些内外因素产生不利的施工影响。

做好了上述几点，就实现了水利工程渠道施工中天时、地利、人和的结合，水利工程必然能够取得不错的效益。

标签：衬砌混凝土技术；水利工程；拆模；渠道施工；养护工作前言在水利工程应用中，渠道施工是一种重要的应用形式。

在施工实践中，影响水利工程渠道施工的因素非常多，常见的有温度因素、风力因素、地形因素、施工技术因素、材料因素等。

在文章中，通过对衬砌混凝土施工常见问题的解决，达到提升渠道施工效益的目的，以此满足水利工程的建设要求，提升社会效益。

1 衬砌混凝土技术的基本概念（1）随着我国经济体系的不断健全，水利工程施工方案不断得到优化，衬砌混凝土技术不断得到应用，实现了水利工程建设的广泛普及。

在水利工程中，衬砌混凝土具备良好的施工效益，对于水利工程渠道质量的提升具有非常深远的意义。

随着科技的发展，衬砌混凝土技术体系不断健全，取得了不错的施工效果，但是其依旧存在一些施工技术的问题。

为了提升渠道施工质量，需要进行衬砌混凝土技术的不断优化，保证其水利工程施工质量的提升。

衬砌混凝土技术的施工要求比较复杂，在施工过程中，它需要利用混凝土砌块进行衬砌，这种混凝土技术的应用可以避免围堰出现变形的情况，正是由于衬砌混凝土技术的施工特色，它在隧道工程及其水利渠道工程中得到广泛应用。

通过对衬砌混凝土技术的应用，可以保证渠道断面尺寸的减少，以此缩减水利工程渠道施工的成本，提升工程的整体效益。

（2）在实际应用中，衬砌技术的应用形式主要是灌注混凝土衬砌，这种技术的应用可以实现机械性操作，以最大程度提升施工步骤的精密性，提升水利渠道工程的整体防渗性能及其效益，有效提升水利工程结构的稳定性及可靠性。

水利渠道施工中衬砌混凝土技术的应用
水利渠道的施工中，常常需要使用到衬砌混凝土技术。

衬砌混凝土是一种用于衬砌水利渠道内侧的混凝土结构，主要用于增加渠道的抗冲刷能力、提高渠道的流量和增强渠道的稳定性。

下面将详细介绍衬砌混凝土技术在水利渠道施工中的应用。

衬砌混凝土技术主要应用于以下几个方面：
1. 抗冲刷能力增强：水利渠道在运行中会受到水流的冲击，尤其是在大水量运行时更容易出现冲刷的情况。

为了增强渠道的抗冲刷能力，可以使用衬砌混凝土技术。

衬砌混凝土可以有效抵御水流的冲击，减少对渠道表面的侵蚀，从而保持渠道的稳定性。

2. 流量增加：为了提高水利渠道的输水能力，需要增加渠道的流量。

而衬砌混凝土技术可以使渠道内表面更加光滑，减少水流的摩擦阻力，从而增加渠道的流量。

衬砌混凝土还能够使水流的流速更加稳定，避免出现水流的涡流和混乱流动，保持整个渠道内水流的顺畅。

衬砌混凝土技术的具体施工步骤如下：
1. 清理基底：首先需要对水利渠道的基底进行清理，确保基底表面平整、干净，并清除杂物、泥沙等。

2. 铺设模板：在基底上铺设模板，确保模板的平整和水平度，以便后续施工衬砌混凝土的均匀和统一。

3. 搅拌混凝土：按照设计要求和比例准确配比并搅拌混凝土，保证混凝土的质量。

4. 浇筑混凝土：将混凝土倒入模板内，利用抹光板将混凝土进行均匀平整的刮平，使其表面光滑。

6. 养护：完成混凝土施工后，需要对其进行养护，保持混凝土的湿润，促进其硬化和强度的提高。

需要注意的是，在施工过程中，要做好防止渗水的措施，以免渗水对混凝土的质量产生影响。

还需要做好合理的施工计划和施工管理，保证工期和质量的实现。

不同渠道衬砌形式在实际中的应用摘要渠道衬砌防渗技术是农业节本增效的有效途径，在实际应用中有3种衬砌断面，分析了渠道衬砌防渗技术的设计原理及3种断面的优劣，介绍了施工和质量控制的方法，提出了一些关于工程细节的建议，以期推广渠道衬砌防渗技术。

关键词渠道衬砌防渗技术；形式；设计；施工渠道衬砌是渠道防渗技术中主要的工程措施。

原有土渠土质多为砂壤土，且渠内杂草丛生，“跑、冒、滴、漏、阻”现象十分严重，渠系水利用系数仅为0.5左右，这不仅造成了渠系水量的损失、水资源的浪费，还增加了灌溉的成本和农工的水费负担，甚至还危及工程的安全运行等问题。

针对土渠存在问题，皖河农场抓住农业综合开发的契机，大力推广渠道衬砌技术，到目前为止共投入资金500万元，累计实施渠道衬砌长度36km，控制灌溉面积2 000hm2，取得了显著的经济效益、生态效益和社会效益。

近几年的实践证明，渠道衬砌技术是农业节本增效的有效途径，相对土渠而言，它具有防渗效果好、糙率小、允许流速大、强度高、使用年限长等多方面的优点。

因此，应用和推广渠道衬砌技术显得十分必要。

本文就皖河农场几种主要渠道衬砌技术在设计、施工等方面作一简单比较，以利于渠道衬砌防渗技术今后在农业开发土地治理项目中得到更加合理、有效、充分地利用。

1衬砌渠道设计1.1衬砌形式设计渠道衬砌的形式直接影响到渠道流量和渠道断面尺寸的设计，目前皖河农场渠道衬砌的断面形式主要有矩形式、梯形式和U形式。

断面尺寸一般为口宽0.8～3.0m，深0.8～1.2m。

渠道衬砌选用的材料大部分是混凝土、块石和砖，在施工中又分为砌石、砖砌和混凝土预制件3种。

通过施工和使用比较，以上3种断面形式中，U形渠水力条件最好、用地最少、造价较低，在相同条件下，比梯形断面节省用地，但施工时土方开挖及U 形板后回填土质量要求较高；矩形断面渠道衬砌施工较为简单，造价也不高，但墙后的回填土质量要求较高，否则直接影响其稳定性。

1.2水力设计1.2.1设计流量。

水利渠道工程施工中衬砌混凝土技术的应用水利工程是国民经济建设的基本内容，水利渠道工程更是农业发展的关键。

在水利水电施工过程中，衬砌混凝土技术的应用推动了渠道工程施工的发展，对水利工程的渠道的整体质量有直接的影响。

因此，本文对衬砌混凝土进行了简要概述，并介绍了其施工的步骤，针对其应用进行了介绍，旨在分析其重要性以及应用方向，以便提高衬砌混凝土工程质量，推动水利事业的发展。

标签：衬砌混凝土技术；水利渠道工程；施工；应用1 衬砌混凝土技术概述从对相关文献研究来看，衬砌混凝土技术衬砌指的是通过衬砌混凝土来用钢筋混凝土等材料修建成一个永久性的支护结构，防止围岩变形或者坍塌，较常用于水利工程以及睡到工程中，衬砌混凝土技术可以提高结构的应力。

具体来说，衬砌就是结构内衬，一般常用砌块作为衬砌材料，预应力高压灌浆混凝土砌块的承载能力强，可以用于大型的渠道工程，承受高压力。

衬砌混凝土技术的具体应用一般是地基处理和模板工程处理。

2 衬砌混凝土技术应用结合实践来看，水利渠道工程施工中衬砌混凝土技术地应用主要集中在以下两个方面：2.1 地基处理在水里渠道施工中衬砌混凝土技术应用最主要的是地基处理，可以采用预制混凝土板衬砌渠道的结构，根据渠道沿线的土质、气温等具体情况采用不同的衬砌方法，渠道标准断面形式也可以采用圆弧梯形的断面形式，水利渠道施工中应用衬砌混凝土技术要注意在工程开始前实施防渗施工措施，具体来说，要求工程实施人员首先全面了解施工现场地基的具体情况，做好相应记录，发现问题应及时上报，此外，工程设计人员在绘制地基的时候，应该根据科学放样的尺寸来进行绘制，而且在绘制过程中应该根据工程实施目的和工程要求进行，以此保障绘制图的工程价值和设计参考价值。

2.2 模板工程衬砌混凝土技术在渠道工程施工中的应用，离不开模板工程的辅助。

特别是在新浇筑的衬砌混凝土上，通过模板工程能可以帮助成型和支撑，不仅可以保障渠道工程的施工质量，还可以提升衬砌混凝土强度。
