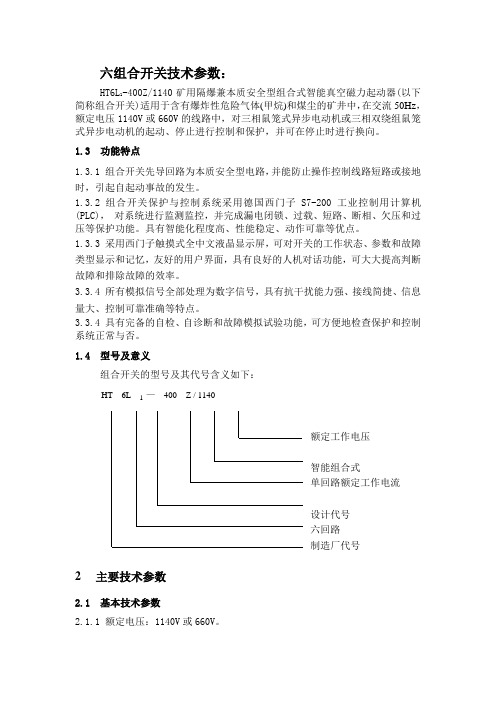

六组合开关技术参数：HT6L1-400Z/1140矿用隔爆兼本质安全型组合式智能真空磁力起动器(以下简称组合开关)适用于含有爆炸性危险气体(甲烷)和煤尘的矿井中，在交流50Hz，额定电压1140V或660V的线路中，对三相鼠笼式异步电动机或三相双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时进行换向。
1.3 功能特点1.3.1 组合开关先导回路为本质安全型电路，并能防止操作控制线路短路或接地时，引起自起动事故的发生。
1.3.2 组合开关保护与控制系统采用德国西门子S7-200工业控制用计算机(PLC)，对系统进行监测监控，并完成漏电闭锁、过载、短路、断相、欠压和过压等保护功能。
具有智能化程度高、性能稳定、动作可靠等优点。
1.3.3 采用西门子触摸式全中文液晶显示屏，可对开关的工作状态、参数和故障类型显示和记忆，友好的用户界面，具有良好的人机对话功能，可大大提高判断故障和排除故障的效率。
3.3.4 所有模拟信号全部处理为数字信号，具有抗干扰能力强、接线简捷、信息量大、控制可靠准确等特点。
3.3.4 具有完备的自检、自诊断和故障模拟试验功能，可方便地检查保护和控制系统正常与否。
1.4 型号及意义组合开关的型号及其代号含义如下：HT 6L 1—400 Z / 11402主要技术参数2.1 基本技术参数2.1.1 额定电压：1140V或660V。
额定工作电压智能组合式单回路额定工作电流设计代号六回路制造厂代号2.1.2 额定频率：50H。
Z2.1.3 额定工作电流：六组合总电流为1200A；四组合总电流为800A；单台隔离换向开关为450A；单台接触器为400A。
2.1.4 本安电路最高开路电压10V。
2.1.5 本安电路最大短路电流10mA。
2.1.6 长期工作制。
2.1.7 允许电源电压波动范围：85%～110%2.1.8 单台接触器极限分断能力：4.5kA2.1.9 机械寿命：接触器大于150万次；隔离换向开关大于0.3万次。
3300V六组合开关控制原理一：电源系统关好主腔门→前级移变送电→进线箱有电→用17#内六方扳手逆时针旋转闭锁轴90度①→闭锁主腔门；合上隔离开关操作手把→主控变T001有电→二次侧220V绕组经保险准备给接触器（K111～K321）线圈供电P3页；P2页二次侧42V绕组经保险、X101连接件，把控制电源送到门板上，此42V电源再经过T002变压器、T003隔离变压器、B1、B2滤波器、A1、A2、A3直流稳压电源、X101连接件送到各个电子模块板或PLC系统模块中。
二：系统功能自检和漏电闭锁检测回路主控变T001有电→PLC控制系统有电→PLC起动，系统处于功能自检和绝缘检测状态（约十几秒）。
在此过程中，P7页、P8页CPU226按编程指令将绝缘检测指令从CPU226的Q1.0～Q1.5（六路信号）将信号送到漏电闭锁板KZ1，使KZ1板上的各个继电器动作（若某一路的接触器已合闸，则对应的继电器不动作），KZ1板上的各个继电器对应的接点闭合，通过KZ1的Z14～Z24和DBZ30给真空继电器组中的K118～K328继电器线圈送电，使K118～K328继电器常开点闭合，将漏电闭锁检测回路接通。
电流检测板DL1～DL3将附加直流15V电源（每个电流检测板控制两路）加到漏电检测回路中。
整个检测回路通过电流检测板③DL1～DL3的15V电源正极，经DL1～DL3的（D26、D28）→L114～324真空继电器组（K118～K328继电器已闭合触点）→组合开关接触器负荷侧主回路电缆，通过电机绕组，电缆三相同时检测，通过对地电阻到DL1～DL3（Z26、Z28）回到电流检测板DL1～DL3的15V负极，形成通路。
P5页、P6页，DL1～DL3将测到的对地电阻信号（实际是电压信号）通过DL1～DL3（D20、Z20）送给试验板SY（D10、D12、D14、D16、Z10、Z12）→通过试验板内部继电器的常闭接点→试验板SY（D20、D22、D24、D26、Z20、Z22）将信号送给模拟量模块EM231－1、－2→EM231－1、－2将模拟量信号转化为数字量信号，通过数据总线送给PLC 的CPU226→CPU226通过设定的程序进行比较运算、判断、发出执行指令:序不→屏显示绝→复位，解除漏电缘值低的回路接触器的回路漏电闭锁故障闭锁，允许起动绝缘值高于设定值→允许起动，无漏电闭锁故障显示。
6组合开关说明书QJZ-1200/1140(660) -6矿用隔爆兼本质安全型组合真空起动器哈尔滨煤研电器制造有限责任公司使用说明书在开关使用安装前，应仔细阅读本使用说明书1 概述1.1 主要用途及使用条件QJZ-1200/1140（660）-6矿用隔爆兼本质安全型组合真空起动器适用于煤矿井下及其它周围介质中含有甲烷混合气体，具有煤尘爆炸危险的矿井中，使用在频率50HZ、电压1140（660）V，单台接触器最大工作电流400A的线路中。
当设备出现过载、短路等故障时，能自动切断电源并显示及记忆故障信号，合闸前还具有漏电闭锁及试验功能。
1.2 正常工作条件a) 海拔不超过2000M；气压为（0.8～1.1）×105 Pa；b) 周围空气温度为-5～40℃；c) 在有沼气与煤尘爆炸性混合物的矿井中；d) 周围空气相对湿度不大于95％（+25℃）；e) 无破坏绝缘的气体或蒸汽的环境中；f) 无显著摇动和冲击振动的地方；g) 能防止滴水的地方；h) 与水平面安装倾斜度不超过15°；i）安装类别Ⅲ类，污染等级3级。
1.3 防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[ib]I1.4 产品规格每组开关有三个工作回路，每一回路分为二个工作支路，共六个工作支路，每一工作支路单独有一组微电脑控制组件。
每一工作回路（由一台400A的隔离换向开关控制），共有三台400A的隔离换向开关和六个工作支路，可以控制三台双速电动机或六台单速电动机。
1.5型号及意义支路数矿用隔爆型电缆连接器（非矿用隔爆型电缆连接器无此字母）额定工作电压，V额定工作电流，A真空隔爆兼本安型起动器1.6执行标准GB3836-2000；MT/T592-1998；Q/HMY002－20102 主要技术参数、性能2.1主要技术参数a)基本参数见下表1b) 本安电路参数注：本安先导电路的外部电路须符合以下要求：线路电感：≤1.0mH/Km；线路电容：≤0.10μF/Km；最大阻抗≤100。

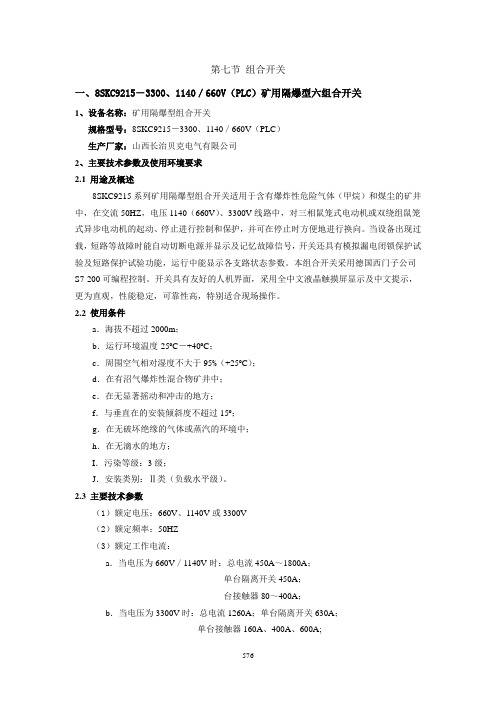

第七节组合开关一、8SKC9215－3300、1140／660V（PLC）矿用隔爆型六组合开关1、设备名称：矿用隔爆型组合开关规格型号：8SKC9215－3300、1140／660V（PLC）生产厂家：山西长治贝克电气有限公司2、主要技术参数及使用环境要求2.1 用途及概述8SKC9215系列矿用隔爆型组合开关适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ，电压1140（660V）、3300V线路中，对三相鼠笼式电动机或双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时方便地进行换向。
当设备出现过载，短路等故障时能自动切断电源并显示及记忆故障信号，开关还具有模拟漏电闭锁保护试验及短路保护试验功能，运行中能显示各支路状态参数。
本组合开关采用德国西门子公司S7-200可编程控制。
开关具有友好的人机界面，采用全中文液晶触摸屏显示及中文提示，更为直观，性能稳定，可靠性高，特别适合现场操作。
2.2 使用条件a．海拔不超过2000m；b．运行环境温度-25ºC－+40ºC；c．周围空气相对湿度不大于95%（+25ºC）；d．在有沼气爆炸性混合物矿井中；e．在无显著摇动和冲击的地方；f．与垂直在的安装倾斜度不超过15º；g．在无破坏绝缘的气体或蒸汽的环境中；h．在无滴水的地方；I．污染等级：3级；J．安装类别：Ⅱ类（负载水平级）。
2.3 主要技术参数（1）额定电压：660V、1140V或3300V（2）额定频率：50HZ（3）额定工作电流：a．当电压为660V／1140V时：总电流450A～1800A；单台隔离开关450A；台接触器80～400A；b．当电压为3300V时：总电流1260A；单台隔离开关630A；单台接触器160A、400A、600A;（4）最大控制功率：在660V，ηcosΦ=0.75时单回路为240KW在1140V，ηcosΦ=0.75时单回路为500KW在3300V，ηcosΦ=0.75时单回路为2500KW（5）8小时工作制；（6）允许电压波动范围：75～110%；（7）电流整定范围：0～400A；（8）机械寿命：接触器大于150万次；（9）隔离换向开关大于0.6万次；（10）电寿命：大于6万次；（11）引入电缆外径：进线3个可穿入不大于Φ70（Φ80）mm的橡套电缆；出线8个，可穿入不大于Φ70（Φ80）mm橡套电缆；控制线10个，可穿入不大于Φ23mm的橡套电缆。
1概述1.1 用途及适用范围HT6L1-400Z/1140和 HT4L2-400Z/1140矿用隔爆兼本质安全型组合式智能真空磁力起动器(以下简称组合开关)适用于含有爆炸性危险气体(甲烷)和煤尘的矿井中，在交流50Hz，额定电压1140V或660V的线路中，对三相鼠笼式异步电动机或三相双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时进行换向。
1.2 使用条件1.2.1 海拔高度不超过2000m。
1.2.2 运行环境温度-5℃～+40℃。
1.2.3 周围空气相对湿度不大于95%(相当于+25℃时)。
1.2.4 在无明显破坏绝缘的气体和蒸汽的环境中。
1.2.5 在无滴水、无显著摇动和冲击振动的地方。
1.2.6 与垂直面的安装倾斜度不超过15°。
1.2.7 污染等级：3级。
1.2.8 安装类别：Ⅱ类(负载水平级)。
1.3 功能特点1.3.1 组合开关先导回路为本质安全型电路，并能防止操作控制线路短路或接地时，引起自起动事故的发生。
1.3.2 组合开关保护与控制系统采用德国西门子S7-200工业控制用计算机(PLC)，对系统进行监测监控，并完成漏电闭锁、过载、短路、断相、欠压和过压等保护功能。
具有智能化程度高、性能稳定、动作可靠等优点。
1.3.3 采用西门子触摸式全中文液晶显示屏，可对开关的工作状态、参数和故障类型显示和记忆，友好的用户界面，具有良好的人机对话功能，可大大提高判断故障和排除故障的效率。
3.3.4 所有模拟信号全部处理为数字信号，具有抗干扰能力强、接线简捷、信息量大、控制可靠准确等特点。
3.3.4 具有完备的自检、自诊断和故障模拟试验功能，可方便地检查保护和控制系统正常与否。
1.4 型号及意义组合开关的型号及其代号含义如下：HT 6L 1—400 Z / 1140额定工作电压智能组合式单回路额定工作电流设计代号六回路制造厂代号HT 4L 2—400 Z / 1140额定工作电压智能组合式单回路额定工作电流设计代号四回路制造厂代号1.5 形式1.5.1 按开关组合形式可分为以下两种类型：a) 六组合开关(HT6L1—400Z/1140)；b) 四组合开关(HT4L2—400Z/1140)。
QJZ -1600/1140矿用隔爆兼本质安全型六回路组合开关1 概述1.1 QJZ-1600/1140矿用隔爆兼本质安全型六回路组合开关(以下简称开关)适用于有甲烷及煤尘爆炸危险的煤矿井下.在交流50Hz,电压为1140V或660V供电线路中,可对六台三相交流感应电动机的起动、停止、反转及双速切换等进行控制,并能对电动机及供电线路进行保护。
1.2 本开关采用快速开门结构, 结构简单合理, 操作方便;本开关采用可编程控制器(以下称PLC)实现开关的多种控制功能,使开关既能作为普通开关使用,又能作为双速开关使用, 便于管理和维护;本开关容量大,相对体积小,减小电气设备的占地面积, 减少了电气设备之间的连线。
2 工作条件2.1 海拔不超过2000米;2.2 周围环境温度不高于40℃, 不低于-5℃;2.3 周围空气相对湿度不大于95%(25℃时);2.4 周围介质中无破坏金属和绝缘的气体;2.5 与垂直的倾斜不大于15度;2.6 须能防止水和液体侵入开关内部;2.7 无剧烈振动、颠簸。
3 型号编制和外形尺寸3.1 型号的编制意义(V)(A)3.2 外形尺寸见图1(附后)。
4 主要技术参数和技术性能4.1 额定电压: 1140V、660V4.2 额定电流: 1600A4.3 频率: 50Hz4.4 电流整定范围: 40 —400A 有级可调(基本为10A一级) 4.5 控制电动机的功率范围: 60kW —592kW(1140V时)35kW —346kW(660V时)(设ηcosφ=0.75)4.6 主回路真空接触器性能指标4.6.1 接通能力: 4000A、100次4.6.2 通断能力: 3200A、25次4.6.3 极限分断能力: 4500A 3次4.6.4 电寿命: AC3 2万次4.7 隔离换向开关分断能力: 1200A4.8 控制方法4.8.1 先导回路控制: 本机控制、远方控制4.8.2 工作方式选择DI3 DI2 DI1 DI0 工作方式1. 0 0 0 1 1 2 3 4 5 62. 0 0 1 0 1 2 3 4 5 63. 0 0 1 1 12 3 4 5 64. 0 1 0 0 1 2 3 4 5 65. 0 1 0 1 备用M M6. 0 1 1 0 1 2 3 4 56A A7. 0 1 1 1 1 2 3 4 56M M8. 1 0 0 0 1 2 3456A A9. 1 0 0 1 1 2 3456A A10. 1 0 1 0 1 34562注: a)12: 1、2回路联控b)123: 1、2回路联控与3回路顺控Mc)34: 3回路低速手动切换到4回路高速Ad)34: 3回路低速自动切换到4回路高速e) : 双机双速f) 其它表示单独控制回路4.9 开关低高速自动切换时主回路断电时间:75—120ms。
目录1 概述------------------------------------------------------------------------------------------------11.1 产品特点--------------------------------------------------------------------------------------11.2 主要用途及选用范围-----------------------------------------------------------------------11.3 型式、规格、型号的组成及其代表意义-----------------------------------------------11.4 使用环境条件--------------------------------------------------------------------------------12 结构特征与工作原理------------------------------------------------------------------------------22.1 结构--------------------------------------------------------------------------------------------22.2 工作原理--------------------------------------------------------------------------------------43 技术特性-------------------------------------------------------------------------------------------43.1 主要性能--------------------------------------------------------------------------------------43.2 主要参数---------------------------------------------------------------------------------------44 尺寸、重量-----------------------------------------------------------------------------------------54.1 外形尺寸---------------------------------------------------------------------------------------54.2 重量---------------------------------------------------------------------------------------------55 安装、调试----------------------------------------------------------------------------------------55.1安装-------------------------------------------------------------------------------------------- 55.2调试-------------------------------------------------------------------------------------------- 56 操作使用--------------------------------------------------------------------------------------------96.1 起停控制-------------------------------------------------------------------------------------96.2 安全使用须知-------------------------------------------------------------------------------- 107 故障分析与排除---------------------------------------------------------------------------------- 108 安全保护装置与处理---------------------------------------------------------------------------- 109 保养、维修---------------------------------------------------------------------------------------- 1010 运输、贮存--------------------------------------------------------------------------------------- 1111 开箱及检查--------------------------------------------------------------------------------------- 1112 定货规范-------------------------------------------------------------------------------------------1113 其他事项-------------------------------------------------------------------------------------------1114 附表和附图--------------------------------------------------------------------------------------12附表：主要部件选配表--------------------------------------------------------------------------12 附电气原理图：QJZ1-1200/1140（660）-6起动器电气原理图1 概述1.1 产品特点QJZ1-1200/1140（660）-6矿用隔爆兼本质安全型六回路真空电磁起动器（以下简称起动器）主要用于煤矿井下电压1140（660）V，频率50HZ，额定电流400A供电线路中，作为综合机械化采煤系统的电气控制设备。
HT6L1-400Z/1140六组合开关用户手册山西潞安海通有限公司二○○二年八月十日1. 概述1.1 用途及适用范围HT6L 1-400Z/1140矿用隔爆兼本质安全型组合式智能真空磁力起动器（以下简称组合开关）适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz ，额定电压1140V 或660V 的线路中，对三相鼠笼式异步电动机或三相双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时进行换向。
1.2 型号及意义组合开关的型号及其代号含义如下：HT 6L 1 — 400 Z / 1140(660)1.3 类型组合开关按控制方式可分为以下五种类型： 1.3.1 单回路独立控制运行；1.3.2 多回路（2-6路）程序控制运行；1.3.3 同时可实现两路单机双速双回路和两路单机独立控制运行； 1.3.4 同时可实现双机双速双回路和两路单机独立控制运行。
1.3.5 同时可实现单机双速双回路一路和四路单机独立控制运行。
1.4 主要功能与特点额定工作电压 智能组合式单回路额定工作电流 设计代号 六回路 制造厂代号1.4.1 组合开关先导回路为本质安全型电路，并能防止操作控制线路短路或接地时，引起自起动事故的发生。
1.4.2 组合开关保护与控制系统采用德国西门子S7-200工业控制用计算机（PLC），对系统进行监测监控，并完成漏电闭锁、过载、短路、断相、欠压和过压等保护功能。
具有智能化程度高、性能稳定、动作可靠等优点。
1.4.3 采用西门子触摸式全中文液晶显示屏，可对开关的工作状态、参数和故障类型显示和记忆，友好的用户界面，具有良好的人机对话功能，可大大提高判断故障和排除故障的效率。
1.4.4组合开关的保护装置采用数字式整定，具有精度高、直观以及操作简单方便等优点。
1.4.5所有模拟信号全部处理为数字信号，具有抗干扰能力强、接线简捷、信息量大、控制可靠准确等特点。
1.4.6具有完备的自检、自诊断和故障模拟试验功能，可方便地检查保护和控制系统正常与否。
