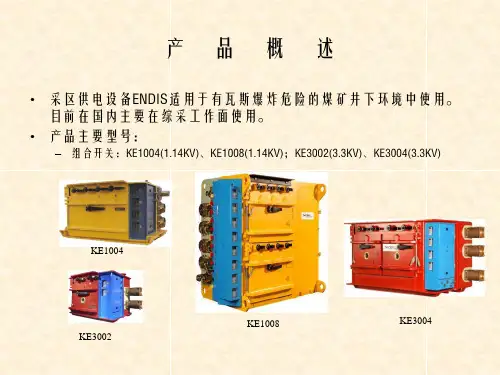

使用说明书QJZ-1600/1140(660)-8 矿用隔爆兼本质安全型组合开关电光防爆电气有限公司使用前请认真阅读说明书！一、概述1．QJZ系列矿用隔爆兼本质安全型组合开关（以下简称组合开关）适用于有甲烷及煤尘爆炸危险的煤矿井下。

在交流50Hz，电压为1140V供电线路中，可对乳化液泵、喷雾泵、转载机、破碎机的启动、停止及双速切换、主、从顺序控制，并能对电动机及供电线路进行保护。

2．组合开关采用快速开门结构，结构简单合理，操作方便；开关采用微机控制线路，实现开关的多功能（多用途）使开关既能作为普通开关使用，又能作为双速开关使用，便于管理和维护。

本开关容量大，相对体积小。

3．组合开关保护单元采用WZBQ-8QG型微机监控保护装置，装置以16位单片机为核心，工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。

标准化、模块化硬件设计，科学的软件编程，高精度的A/D转换，多种抗干扰措施，使装置具备高性能，高抗干扰能力。

4．组合开关采用TPC105-TD33H嵌入式一体化工控机、SCS-601串口转换设备接口、组合开关综合控制装置WZBQC-8TG-M12、组合开关控制单元WZBQ-8QG，实现集中控制与通信管理。

工控机显示全中文多媒体界面，菜单式操作。

重要操作设有授权密码，既方便了用户操作，又有效防止误操作的发生。

在用户界面上，具备在线查询，修改，事件记录，自检等功能。

5．组合开关具备就地按键设定、远程网络设定功能，组合开关具备标准的RS-485/ 232通讯接口，国际标准的Modbus通讯协议，开关具备远程遥信、遥测、遥控、遥调等功能，可直接构成井下KJ-254矿用电力监控系统的一部份。

6. 组合开关数据处理采用光纤传输，极大地提高了安全可靠性。

解决了传统现场、兑现等方式所不能克服的电磁干扰问题。

二、工作条件a. 海拔不超过2000m，周围环境压力为80kPa∽106kPa；b. 运行环境温度一般为-5～+40℃；c. 周围空气相对湿度不大于95%（+25℃）；d. 在有沼气爆炸性混合物的矿井中；e. 与水平面的安装倾斜度不超过15°；f. 在无显著摇动和冲击振动的地方；g. 在无明显破坏绝缘的气体或蒸气的环境中；h．能防止滴水的地方；i. 污染等级：3级；j. 安装类别：Ⅲ类。

播土采区1307采面供电设计计算一、概述 (2)二、变电所及采面配电点位置的确定 (2)1.变电所位置确定 (2)2.采面配电点位置的确定 (2)三、负荷统计及其配电点变压器容量的选择 (3)1.负荷统计 (3)2.低压开关及配电点动力变压器选择 (4)四、电缆的选择 (6)1.高压电缆选择 (10)2.高压电缆截面的校验 (11)3.采煤机供电低压电缆的选择 (11)4.采面溜子低压电缆的选择 (12)5.乳化泵低压电缆的选择 (12)6.喷雾泵低压电缆的选择 (13)7.按启动条件校验各电缆 (13)五、过电流保护装置整定计算 (15)六、《12307采面供电图》见附图1-1 (19)七、《12307采面设备布置图》供电图见附图2-2 (19)一、概述二、该采煤工作面位于播土工业广场以东约2100m处, 工程垂直埋深47-150m。

切眼长度240m, 采长1400m左右。

工作面采用单一倾斜长壁后退式综合机械化采煤法, 采用MG-300/730-WD采煤机进行采煤, 一次采全高。

采用SGZ960/800中双链刮板输送机、SZZ960/250转载机和DSJ120/50/200X型可伸缩皮带输送机进行运输, 并配备轮式破碎机进行破碎。

上下端头采用ZZG6200/19/38型支撑掩护式液压支架, 切眼中间采用ZZ4800/18/38型支撑掩护式液压支架。

三、变电所及采面配电点位置的确定1.变电所位置确定2.根据采区变电所位置选择原则, 采区变电所要位于负荷中心,并且采用就近原则进行选择。

采面动力供电应由播土采区东二里块井下变电所进行供电。

供电电压为10KV, 供电线路长度为1680米左右。

3.采面配电点位置的确定四、工作面动力由采面下运巷设备列车移动变电站提供。

移动变电站设置在采面运输巷内, 且敷设供移动变电站的专用轨道, 轨距为900mm, 并将其设置在距采面切眼下出口150m位置。

各设备安装详细位置见附图（1-1）。

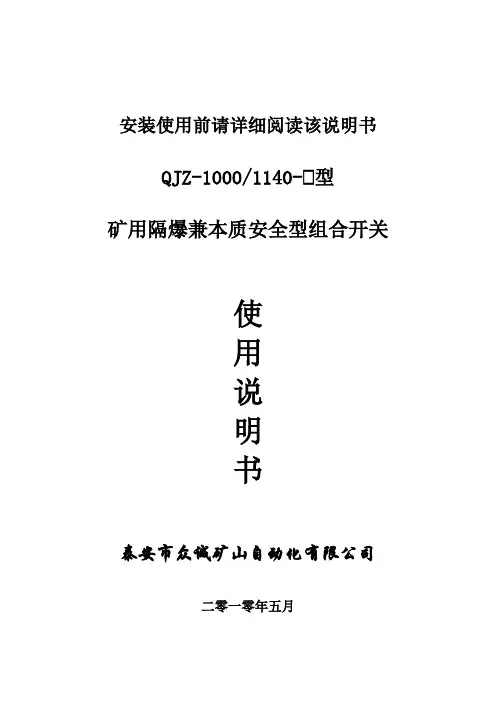

安装使用前请详细阅读该说明书QJZ-1000/1140- 型矿用隔爆兼本质安全型组合开关使用说明书泰安市众诚矿山自动化有限公司二零一零年五月目录第一章概述 ---------------------------------------------------------------------------- 11.1 主要用途及适用范围-------------------------------------------------------------------------- 11.2 正常使用环境要求----------------------------------------------------------------------------- 11.3 产品规格及外形尺寸-------------------------------------------------------------------------- 11.4 产品型号及意义-------------------------------------------------------------------------------- 21.5 工作条件----------------------------------------------------------------------------------------- 21.6 执行标准----------------------------------------------------------------------------------------- 2 第二章系统机械结构简介------------------------------------------------------------ 32.1 总体结构特征----------------------------------------------------------------------------------- 32.2 组合开关安全联锁机构----------------------------------------------------------------------- 5第三章组合开关主要电气性能------------------------------------------------------ 73.1 组合开关主要技术参数----------------------------------------------------------------------- 73.2 组合开关保护功能简介----------------------------------------------------------------------- 83.3 组合开关控制方式选择----------------------------------------------------------------------- 9第四章组合开关操作说明---------------------------------------------------------- 124.1 主画面介绍------------------------------------------------------------------------------------- 124.2 试验画面介绍---------------------------------------------------------------------------------- 144.3 保护设定画面介绍---------------------------------------------------------------------------- 164.4 报警画面介绍---------------------------------------------------------------------------------- 174.5 组合设定画面介绍---------------------------------------------------------------------------- 18第五章安装与接线------------------------------------------------------------------- 225.1 安装 ---------------------------------------------------------------------------------------------- 225.2 接线 ---------------------------------------------------------------------------------------------- 23第六章使用和操作------------------------------------------------------------------- 276.1 使用前的准备和检查------------------------------------------------------------------------- 276.2 漏电、断相、过载和短路试验------------------------------------------------------------- 276.3 停止运行后之注意事项---------------------------------------------------------------------- 276.4 常见故障的处理------------------------------------------------------------------------------- 27第七章保养与维护------------------------------------------------------------------- 297.1 日常维护、保养------------------------------------------------------------------------------- 297.2 运行时的维护、保养------------------------------------------------------------------------- 297.3 特别注意事项---------------------------------------------------------------------------------- 29第八章包装、运输和贮存----------------------------------- 错误！未定义书签。

组合开关使用手册电光防爆科技（上海）有限公司概 述QJZ-□/3300（1140、660）-2(4.6.8.矿用隔爆兼本质安全型组合开关(以下简称“多回路组合开关”)适用于煤矿井下有瓦斯、煤尘等爆炸危险的环境中，为综采工作面多电机、大功率机电设备设计的组合式起动控制设备。

多回路组合开关适用交流50Hz 、电压3300（1140、660）V 的供电系统中，可对采区的多台电机、单机双速电机、双机双速电机等电气设备的顺序起动、正转、反转、停止及双速切换进行控制，并能对电动机及供电线路进行保护。

根据组合开关的回路数，总电流为800-1800A,同时还提供两路（127V 或220V ）共5kVA 的辅助电源，组合开关工作面系统如见下图所示：工作环境a ．海拔不超过2000m ，周围环境压力为（~）×105Pa ；b ．运行环境温度一般为-5～+40℃；c ．周围空气相对湿度不大于95%（+25℃）；d ．在有沼气爆炸性混合物的矿井中；e ．与水平面的安装倾斜度不超过15°；f ．在无显著摇动和冲击振动的地方；g ．在无明显破坏绝缘的气体或蒸气的环境中；h ．能防止滴水的地方；i ．污染等级：3级；j ．安装类别：Ⅲ类。

组合开关控制系统图采煤机刮板运输机转载机破碎机泵站组合开关移动变电站产品使用储存环境组合开关为高价值产品，在使用前或是备用存储时，整机、模块和配件部分必须存放于库房干燥位置，尽量避免灰尘堆积，切勿露天存放，防止高温（50℃）或超低温（－20℃）的恶劣气温条件。

如果存储环境湿度较大，在设备或配件空隙部位放置干燥剂进行吸潮。

建议存储时间不超过24个月。

存储环境相关温度：－20℃～50℃。

保护措施组合开关在长时间存储时，需做相应的防锈措施，如：在隔爆面及时补涂防锈漆、在快开门内部密封部位涂黄油、每月至少对机械活动部位活动一次（包括开门手柄、隔离手柄、闭锁（解锁）手柄、闭锁（解锁）按钮、门轴等）、及时对机械活动部位及螺丝紧固处点滴润滑油。

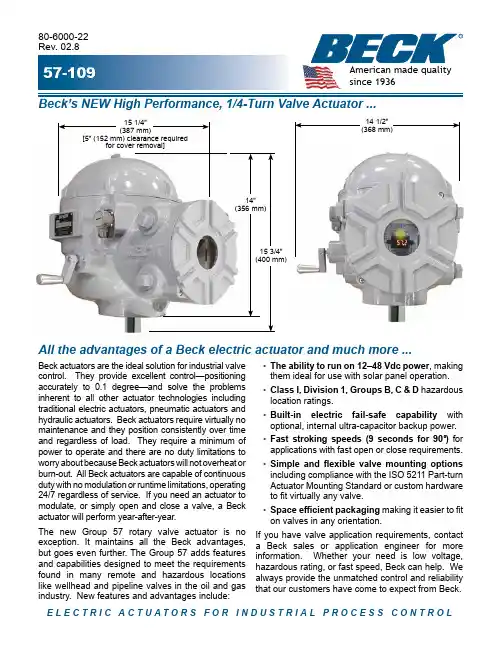

E L E C T R I C A C T U A T O R SF O R I N D U S T R I A L P R O C E S S C O N T R O LBeck actuators are the ideal solution for industrial valve control. They provide excellent control—positioning accurately to 0.1 degree—and solve the problems inherent to all other actuator technologies including traditional electric actuators, pneumatic actuators and hydraulic actuators. Beck actuators require virtually no maintenance and they position consistently over time and regardless of load. They require a minimum of power to operate and there are no duty limitations to worry about because Beck actuators will not overheat or burn-out. All Beck actuators are capable of continuous duty with no modulation or runtime limitations, operating 24/7 regardless of service. If you need an actuator to modulate, or simply open and close a valve, a Beck actuator will perform year-after-year.The new Group 57 rotary valve actuator is no exception. It maintains all the Beck advantages, but goes even further. The Group 57 adds features and capabilities designed to meet the requirements found in many remote and hazardous locations like wellhead and pipeline valves in the oil and gas industry. New features and advantages include:• The ability to run on 12–48 Vdc power , makingthem ideal for use with solar panel operation. • Class I, Division 1, Groups B, C & D hazardouslocation ratings. • Built-in electric fail-safe capability withoptional, internal ultra-capacitor backup power. • Fast stroking speeds (9 seconds for 90⁰) forapplications with fast open or close requirements. • Simple and flexible valve mounting optionsincluding compliance with the ISO 5211 Part-turn Actuator Mounting Standard or custom hardware to fit virtually any valve. • Space efficient packaging making it easier to fiton valves in any orientation.If you have valve application requirements, contact a Beck sales or application engineer for more information. Whether your need is low voltage, hazardous rating, or fast speed, Beck can help. We always provide the unmatched control and reliabilitythat our customers have come to expect from Beck.since 193614 1/2”Beck’s NEW High Performance, 1/4-Turn Valve Actuator ...All the advantages of a Beck electric actuator and much more ...57-10980-6000-22Rev. 02.8Power • 12–30 Vdc (native standard) • 12–48 Vdc extended DC range with optional power conditioner • 120, 208, 240, 380, 415, 480 & 575 Vac available as options • 100–264 Vac with optional universal power supply (late availability)Torque Output 120 lb-ft (162.7 N•m)Stroke Timing9 seconds per 90⁰ (configurable for slower speeds)Positioning Resolution (Minimum Step Size) 0.1º WeightApproximately 59 lbs. max.Certifications • Ordinary & Hazardous Locations: Class I, Division 1, Groups B, C & D • Enclosure ratings: Type 4X; IP66 / IP68 at 3 meters for 48 hours Environmental Temperature Rating-50ºC to 85ºC (-58⁰F to 185⁰F) (may vary depending on options)Control Input 4–20 mA signal or ac/dc pulses Communication Interfaces HART and Modbus RTU (standard), Modbus TCP (Ethernet) (optional)Configuration Options Local pushbuttons, RS-232 Serial command port, Device Description (DD) based HART tools, HART DTM forPactWare FDT 1.2 and Modbus Configuration Registers Modulation Duty 100% continuous duty with no limitations Mounting OrientationsA ctuator may be mounted in any orientation without restrictions Manual OperationH and crank (no power required) and Handswitch (power required)Switches and Relays (2) cam-operated over-travel protection switches (standard); Up to (4) Form C auxiliary, cam-operated switches(optional); (2) Programmable SPST relays (standard) or (2) DPDT (optional); SPST status relay (standard) Wiring and TerminationE asy access, screw-type terminals accept up to 12 AWG wire Hard Stops Internal, fixed (standard); External adjustable hard stops (optional)Status Indications • Configurable position status LED’s (red, green and yellow) visible through optional terminal compartment window • Digital numeric LED position display (optional)External Position Feedback Signal4–20 mA or 1–5 Vdc signal (standard)Backup Power Supply (Optional) A n internal backup supply utilizing ultra-capacitors to provide “go-to-position” response upon power loss;maximum operating temperature limitations apply Valve Mounting Hardware (Optional) ISO 5211 compatible hardware or custom hardwareFEATURES / SPECIFICATIONS7/20Rev. 2.811 TERRY DRIVE NEWTOWN, PENNSYLVANIA 18940 USAPHONE:215-968-4600FAX:215-860-6383E-MAIL:********************HAROLD BECK & SONS, INC.Made in USAUnder the cover of theGroup 57 Actuator。

QJZ2-1600/1140-8矿用隔爆兼本质安全型组合真空起动器使用手册唐山华光自动化设备有限公司使用手册QJ Z2-1600/1140-8型矿用隔爆兼本质安全型组合真空起动器安装使用前请详细阅读使用手册目录一．用途及使用条件 (1)二．主要技术数据标准 (1)2.1引用标准 (1)2.2基本参数 (2)2.3保护参数 (2)2.4引入引出装置 (3)三．结构与工作原理 (3)3.1工作原理 (4)3.2保护系统 (4)3.3控制原理 (5)四．使用说明 (6)五．注意事项 (9)六. 附录 (9)6.1原理图 (9)6.2元器件参数 (9)6.3接线工艺 (9)使用手册QJ Z2-1600/1140-8型矿用隔爆兼本质安全型组合真空起动器一．用途及使用条件1.1本矿用隔爆兼本质安全型组合真空起动器（以下简称组合开关）适用于煤矿井下及其它周围介质中含有甲烷与煤尘混合物的爆炸性气体环境中，使用于电网频率50Hz、电压1140V /660V、总电流630A及以下供电系统中。

1.2本组合开关采用LM3109型可编程逻辑控制器（PLC）进行全面的控制和保护。

对各个工作支路的工作电流，工作电压进行实时，精确的检测。

具有过载、短路、断相、超压、欠压、漏电闭锁等保护功能。

并有瓦斯超限保护控制接点，接受瓦斯检测器的报警信号作出保护。

采用彩色液晶显示器，实时显示各工作支路的工作状态。

具有标准的RS485通讯接口，能向上位机传送各种工作参数并接受上位机的控制。

1.3本开关另加有一路输出127V、6A的辅助电源回路，具有过载、短路、漏电等保护功能。

1.4可以在下列环境中使用：a.海拔高度不超过1000米，大气压力80～100Kpab.环境温度为－10℃～+40℃c.空气相对湿度不大于95%（25℃时）d.无强烈颠簸震动与垂直面倾斜角不超过150e.含有爆炸性危险的甲烷，煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气f.有防雨雪（滴水）设施二．主要技术数据标准2.1引用标准2.1.1 GB3836.1-4—2000《爆炸性环境用防爆电气设备》MT/T592—1996 《矿用隔爆型低压交流双速真空电磁起动器》2.1.2保护种类：Exd［ib］Ⅰ矿用隔爆兼本质安全型组合真空起动器2.1.3防爆合格证：1102661《国家安全生产抚顺矿用设备检测检验中心》2.1.4安全标志准用证：MAD070247《安标国家矿用产品安全标志中心》2.2基本参数1) 额定频率：50Hz2) 工作电压：交流1140/660V3) 隔离换相开关额定电流：630A4) 真空接触器额定电流：250A5) 真空接触器控制电压：交流220V6) 辅助回路额定电压127V ，最大输出电流6A7) 重量：900kg8）外型尺寸：2100×850×850(长×宽×高)mm2.3保护参数1)过载保护：按反时限原理保护，其特性曲线符合下表：2)短路保护：按定时限原理保护，动作时间小于0.4秒3)断相保护，其特性符合下表：倍数 1.05 1.2 1.5 6时间 长时不动 ＞5分＜20分 ＞1分＜3分 ＞8秒＜16秒过电流/整定电流 动作时间 起始状态 任意两相 第三相 1倍 0.9倍 不动 冷态 1.05倍 0倍＜3分 热态矿用隔爆兼本质安全型组合真空起动器4)漏电闭锁保护：主电路对地绝缘电阻：动作值40kΩ+20%；返回值小于等于动作值的1.5倍。

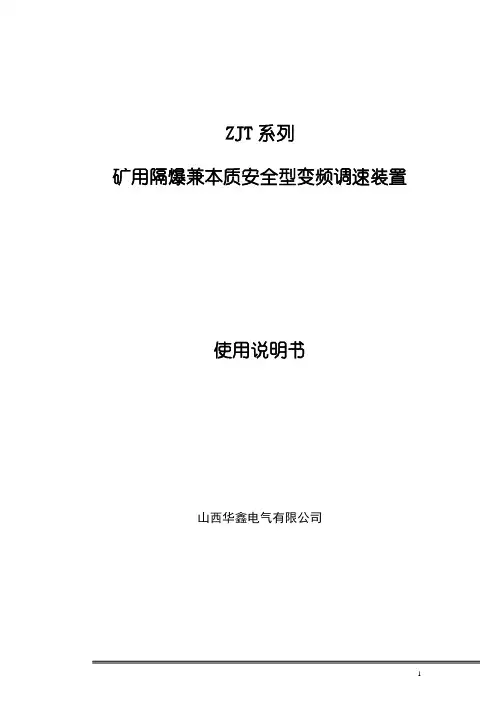

ZJT系列矿用隔爆兼本质安全型变频调速装置使用说明书山西华鑫电气有限公司1序言感谢您选用山西华鑫电气有限公司的ZJT系列矿用隔爆兼本质安全型变频调速装置。

本产品是山西华鑫电气有限公司自主开发、生产的可靠性高、性能优异的变频器，采用高品质的元器件、优质材料并结合高新数字集成控制技术制造而成。

本手册提供用户安装配线、参数设定、故障诊断和故障排除、日常维护相关事宜，为确保能正确操作此系列变频器，发挥其优越性能，请在装机之前，详细阅读本使用手册，将本手册交于该机器的使用者，并请妥善保存。

本公司对客户提供全方位的技术支持。

如对于本变频器的使用存在疑难或有特殊要求，请与就近的办事处、客户服务中心或者经销商联系，也可直接与公司本部联系，我们将竭诚为您服务。

本公司一直致力于产品的不断改进和完善，故本系列变频器的相应资料（操作手册、宣传资料等）如有变动，恕不另行通知。

开箱检查注意事项开箱时，请认真确认以下内容：1.产品是否有破损，零部件是否有损坏、脱落等现象，主体是否有碰伤现象；2.本机铭牌所标注的额定值是否与您的订货要求一致；3.本公司在产品的制造及包装出厂方面，已严格检验，但若发现有某种遗漏，请速与本公司或供应商联系，我们将在第一时间为您解决。

山西华鑫电气有限公司地址：山西省阳泉市李家庄华鑫工业园邮编：0450082 安全注意事项为了确保您的人身和设备安全，在使用本装置之前，请务必仔细阅读本章内容，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。

1. 安全标识定义本符号提示如果不按要求操作，可能导致死亡、重伤或严重的财产损失。

本符号提示如果不按要求操作，可能使身体受伤或设备损坏。

本符号说明操作时需注意的事项。

本符号提示一些有用的信息。

2. 安装注意事项 危险！请将本装置安装在金属等不可燃物体上，以免火灾的发生。

请将易燃物远离本装置，否则有发生火灾的危险。

严禁私自拆装、改装本装置，否则后果自负。

必须由具有专业资格的技术人员进行配线作业，以免触电危险。

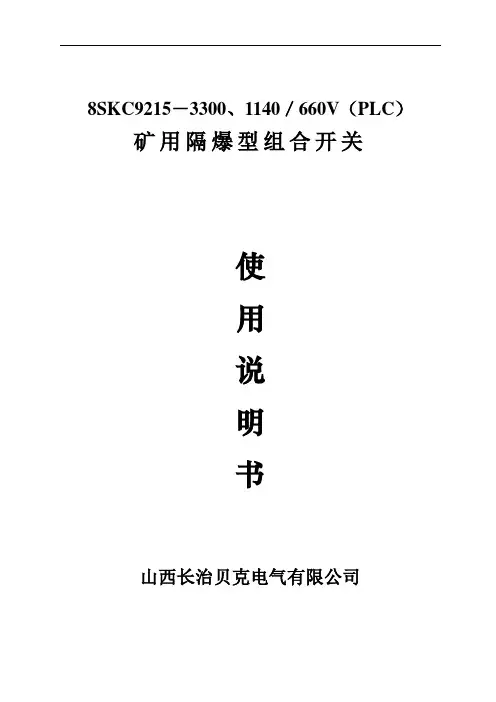

8SKC9215－3300、1140／660V（PLC）矿用隔爆型组合开关使用说明书山西长治贝克电气有限公司目录一、用途及概述 (1)二、使用条件 (1)三、主要技术参数和技术性能 (2)四、开关型号含义 (3)五、开关结构 (4)六、电气工作基本原理 (5)七、操作方法 (6)八、故障信息显示 (11)九、安装接线 (12)十、使用与维护 (13)十一、产品包装与保管 (14)十二、定货须知 (15)附录 (16)开关在使用前请认真阅读“使用说明书”一、用途及概述8SKC9215系列矿用隔爆型组合开关适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ，电压1140（660V）线路中，对三相鼠笼式电动机或双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时方便地进行换向。

当设备出现过载，短路等故障时能自动切断电源并显示及记忆故障信号，开关还具有模拟漏电闭锁保护试验及短路保护试验功能，运行中能显示各支路状态参数。

本组合开关采用德国西门子公司S7-200可编程控制。

开关具有友好的人机界面，采用全中文液晶触摸屏显示及中文提示，更为直观，性能稳定，可靠性高，特别适合现场操作。

二、使用条件a、海拔不超过2000m；b、运行环境温度-25ºC－+40ºC;c、周围空气相对湿度不大于95％（+25ºC）;d、在有沼气爆炸性混合物矿井中；e、在无显著摇动和冲击的地方；f、与垂直在的安装倾斜度不超过15º;g、在无破坏绝缘的气体或蒸气的环境中；h、在无滴水的地方；I、污染等级：3级；J、安装类别：Ⅱ类（负载水平级）；三、主要技术参数和技术性能3.1主要技术参数：3.1.1 额定电压：660V、1140V或3300V3.1.2 额定频率：50HZ3.1.3 额定工作电流：当电压为660V／1140V时：总电流450A～1800A;单台隔离开关450 A；单台接触器80～400 A;当电压为3300V时：总电流1600A；单台隔离开关800A；单台接触器160A、400A、600 A;3.1.4 最大控制功率：在660 V，ηcosΦ=0.75时单回路为240KW在1140 V，ηcosΦ=0.75时单回路为500KW在3300 V，ηcosΦ=0.75时单回路为2000KW3.1.5 8小时工作制；3.1.6 允许电压波动范围：85～110％；3.1.7 电流整定范围：0～400A；3.1.8 机械寿命：接触器大于150万次；隔离换向开关大于0.6万次；3.1.9 电寿命：大于6万次；3.1.10 引入电缆外径：进线3个可穿入不大于Φ70（Φ80）mm的橡套电缆；出线4～8个，可穿入不大于Φ70（Φ80）mm橡套电缆；控制线6～8个，可穿入不大于Φ23mm的橡套电缆；3.1.11 外型尺寸：长×宽×高＝2800（3250）×880×990（mm）3.2技术性能：本组合开关具有短路，过载、断相、漏电闭锁、过、欠压等各种保护。

QJZ2-1260/1140(660) - 4(3、2) 矿用隔爆兼本质安全型组合开关操作指南执行标准：MT111-2011Q/320583 ADBD 009-2013八达电气（昆山）有限公司感谢您使用八达电气的产品。

本操作指南是根据用户几年来反馈的建议，针对使用该产品的一线操作人员编写的，力求简单、精炼，希望能带给您方便。

一、电气结构 1.1 进线有三组接线柱R1、S1、T1；R2、S2、T2如图1所示，供1140V(660V)进线使用。

注意：若使用不同的移动变电站的多路电源给开关供电，须拆开进线的并联母排；若使用同一移变的多路电源给开关供电，需计算各路电源的短路阻抗、联接组别、电压比等是否满足并联条件，如果满足，须确保并联的多路电源各相的相序一致。

1.2 出线1.2.1 驱动功率单元选用630A 、400A 和250A 三种，若该回路为630A ，前面的空心圆用红色记号标识。

1.2.2 出线腔有动力线和控制线。

动力线出线采用两种方式：电缆连接器式和压盘式。

电缆连接器式出线布局，如图1所示图1 电缆连接器式出线布局压盘式出线布局，如图2所示VP W U出线接线示意图R1R2S1S2标记接触器容量T1T2400A 250A 630A1#回路VP W U400A 250A630A2#回路V P W U400A 250A 630A3#回路V P W U400A 250A 630A4#回路图2 压盘式出线布局1.2.3控制线自上而下有X1、X2两组控制线接线端子排，其定义如图3所示。

X1自上而下依次为4路的起、停控制、双速自锁线端子。

X2自上而下依次为485通讯、4路的反馈无源接点、风电闭锁、瓦斯闭锁、远方急停端子。

X1 X2图3控制线端子排定义1.3 主控腔开关所有主回路和控制保护元件均装在主控腔内。

1.3.1真空隔离换相开关GHZ1、GHZ2安装在开关右侧，其作用是确保供电电源正向—分断—反向三个位置的无载转换，特殊情况下可带负荷分断；出线接线示意图T1T2S1S2标记接触器容量R1R2U1250A 1#回路V1400A W1630AU2250A2#回路V2400AW2630AU3250A3#回路V3400AW3630AU4250A4#回路V4400AW4630A1.3.2由真空接触器、中间继电器等元件组成的驱动功率单元，安装在开关主控腔的支架上，用于控制普通电动机或双速电动机；1.3.3 控制变压器T1，为驱动功率单元的接触器、继电器、数据采集处理器等提供电源；1.3.4 限流熔断器FU11、FU12、……等，做为PLC短路故障的后备保护；1.3.5 阻容保护TBP1、TBP2、……等，用于吸收过电压；1.3.6 AC3300V/127/4KVA变压器及照明信号综合保护。

8SKC9215－3300、1140／660V（PLC）矿用隔爆型组合开关使用说明书山西长治贝克电气有限公司目录一、用途及概述 (1)二、使用条件 (1)三、主要技术参数和技术性能 (1)四、开关型号含义 (3)五、开关结构 (3)六、电气工作基本原理 (4)七、操作方法 (5)八、故障信息显示 (9)九、安装接线 (10)十、使用与维护 (11)十一、产品包装与保管 (12)十二、定货须知 (12)附录 (13)开关在使用前请认真阅读“使用说明书”一、用途及概述8SKC9215系列矿用隔爆型组合开关适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ，电压1140（660V）、3300V线路中，对三相鼠笼式电动机或双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时方便地进行换向。

当设备出现过载，短路等故障时能自动切断电源并显示及记忆故障信号，开关还具有模拟漏电闭锁保护试验及短路保护试验功能，运行中能显示各支路状态参数。

本组合开关采用德国西门子公司S7-200可编程控制。

开关具有友好的人机界面，采用全中文液晶触摸屏显示及中文提示，更为直观，性能稳定，可靠性高，特别适合现场操作。

二、使用条件a、海拔不超过2000m；b、运行环境温度-25ºC－+40ºC;c、周围空气相对湿度不大于95％（+25ºC）;d、在有沼气爆炸性混合物矿井中；e、在无显著摇动和冲击的地方；f、与垂直在的安装倾斜度不超过15º;g、在无破坏绝缘的气体或蒸气的环境中；h、在无滴水的地方；I、污染等级：3级；J、安装类别：Ⅱ类（负载水平级）；三、主要技术参数和技术性能3.1 主要技术参数：3.1.1 额定电压：660V、1140V或3300V3.1.2 额定频率：50HZ3.1.3 额定工作电流：当电压为660V／1140V时：总电流450A～1800A;单台隔离开关450 A；单台接触器80～400 A;当电压为3300V时：总电流1600A；单台隔离开关800 A；单台接触器160A、400A、600 A;3.1.4 最大控制功率：在660 V，ηcosΦ=0.75时单回路为240KW在1140 V，ηcosΦ=0.75时单回路为500KW在3300 V，ηcosΦ=0.75时单回路为2000KW 3.1.5 8小时工作制；3.1.6 允许电压波动范围：75～110％；3.1.7 电流整定范围：0～400A；3.1.8 机械寿命：接触器大于150万次；隔离换向开关大于0.6万次；3.1.9 电寿命：大于6万次；3.1.10 引入电缆外径：进线3个可穿入不大于Φ70（Φ80）mm的橡套电缆；出线10个，可穿入不大于Φ70（Φ80）mm橡套电缆；控制线10个，可穿入不大于Φ23mm的橡套电缆；3.2 技术性能：本组合开关具有短路，过载、断相、漏电闭锁、过、欠压等各种保护。

8SKC9215－3300、1140／660V（PLC）矿用隔爆型组合开关使用说明书山西长治贝克电气有限公司目录一、用途及概述 (1)二、使用条件 (1)三、主要技术参数和技术性能 (2)四、开关型号含义 (3)五、开关结构 (4)六、电气工作基本原理 (5)七、操作方法 (6)八、故障信息显示 (11)九、安装接线 (12)十、使用与维护 (13)十一、产品包装与保管 (14)十二、定货须知 (15)附录 (16)一、用途及概述8SKC9215系列矿用隔爆型组合开关适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ，电压1140（660V）线路中，对三相鼠笼式电动机或双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时方便地进行换向。

当设备出现过载，短路等故障时能自动切断电源并显示及记忆故障信号，开关还具有模拟漏电闭锁保护试验及短路保护试验功能，运行中能显示各支路状态参数。

本组合开关采用德国西门子公司S7-200可编程控制。

开关具有友好的人机界面，采用全中文液晶触摸屏显示及中文提示，更为直观，性能稳定，可靠性高，特别适合现场操作。

二、使用条件a、海拔不超过2000m；b、运行环境温度-25ºC－+40ºC;c、周围空气相对湿度不大于95％（+25ºC）;d、在有沼气爆炸性混合物矿井中；e、在无显著摇动和冲击的地方；f、与垂直在的安装倾斜度不超过15º;g、在无破坏绝缘的气体或蒸气的环境中；h、在无滴水的地方；I、污染等级：3级；J、安装类别：Ⅱ类（负载水平级）；三、主要技术参数和技术性能3.1主要技术参数：3.1.1 额定电压：660V、1140V或3300V3.1.2 额定频率：50HZ3.1.3 额定工作电流：当电压为660V／1140V时：总电流450A～1800A;单台隔离开关450 A；单台接触器80～400 A;当电压为3300V时：总电流1600A；单台隔离开关800 A；单台接触器160A、400A、600 A;3.1.4 最大控制功率：在660 V，ηcosΦ=0.75时单回路为240KW在1140 V，ηcosΦ=0.75时单回路为500KW在3300 V，ηcosΦ=0.75时单回路为2000KW3.1.5 8小时工作制；3.1.6 允许电压波动范围：85～110％；3.1.7 电流整定范围：0～400A；3.1.8 机械寿命：接触器大于150万次；隔离换向开关大于0.6万次；3.1.9 电寿命：大于6万次；3.1.10 引入电缆外径：进线3个可穿入不大于Φ70（Φ80）mm的橡套电缆；出线4～8个，可穿入不大于Φ70（Φ80）mm橡套电缆；控制线6～8个，可穿入不大于Φ23mm的橡套电缆；3.1.11 外型尺寸：长×宽×高＝2800（3250）×880×990（mm）3.2技术性能：本组合开关具有短路，过载、断相、漏电闭锁、过、欠压等各种保护。

山东鲁能菏泽煤电开发有限公司矿用隔爆型组合开关设备技术协议书甲方：山东鲁能菏泽煤电开发有限公司山东鲁能菏泽煤电开发有限公司彭庄煤矿乙方：山西长治贝克电气有限公司2009年1月14日一、总则1、本矿用隔爆型组合开关技术协议是山东鲁能菏泽煤电开发有限公司与山西长治贝壳电气有限公司签订的产品购销合同的附件,为商务合同不可分割的一部分。

2、本协议书适用于山东鲁能菏泽煤电开发有限公司矿用隔爆型组合开关设备。

它提出了结构、性能、安装和试验等方面的技术要求。

3、本协议书提出的为最低限度的技术要求，并未对一切技术细节作出规定。

也未充分引述有关的标准和规范的条文，卖方应提供给买方符合本协议书和有关工业标准的优质产品。

卖方的产品应符合国家、行业技术规范和标准以及买方提供的技术资料的要求。

4、如果卖方没有以书面形式对本协议书的条文提出异议，则意味着卖方提供的设备完全符合本协议书的要求。

5、本协议书所使用的标准如遇与卖方所执行的标准发生矛盾时，按高标准执行。

6、在签订合同后，买方有权提出因标准、规范和规程发生变化而产生的一些修订要求，具体事项宜由双方共同协商确定。

7、产品应在相应工程或相似条件下运行超过两年，已证明安全可靠。

卖方应提供业主出具的业绩证明。

二、工作条件2.1. 彭庄煤矿为山东鲁能菏泽煤电公司下属煤矿，设计产能60万吨/年，于2007年3月正式投产。

因此投标厂家应严格按产品标准制造优质的设备来满足煤矿的需要。

2.2. 使用环境条件：2.2.1. 彭庄煤矿首采区3下煤层开采厚度1.3-4.5m，平均2.9m，2.2.2. 境温度：上限+40℃，下限-20℃2.2.3. 相对湿度：相对湿度95%（在25℃时）2.2.4. 在具有瓦斯、煤尘混合物的爆炸气体的场所，但无腐蚀金属和破坏绝缘的气体和蒸汽。

2.2.5. 煤层赋存稳定，倾角4-23º。

煤质中硬，厚度1.3-4.5m，平均2.9m。

煤层岩性为泥岩、粉砂岩，结构较简单。
