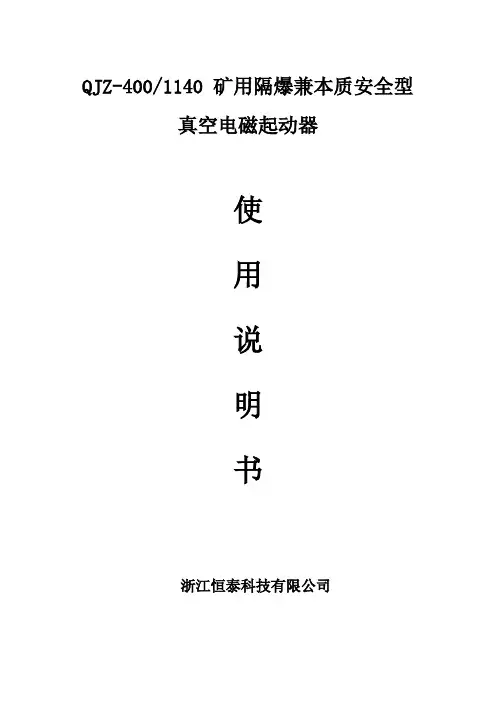

QJZ-400/1140 矿用隔爆兼本质安全型真空电磁起动器使用说明书浙江恒泰科技有限公司目录1、概述2、结构特征及工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、运输贮存9、保养、维修10、订货、须知11、售后服务及承诺12、附件1、概述1.1用途QJZ-200、300、400/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz、额定电压1140V和660V的供电系统中，控制额定电流至400A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
1.2正常工作条件1.2.1海拔高度：不超过2000M。
1.2.2周围环境温度：不高于+40°C，最低不低于-5°C。
1.2.3周围空气相对湿度：不大于95%（+25°C时）。
1.2.4在无剧烈振动、颠簸及水平面的安装倾斜度不超过15°的环境中。
1.2.5在无足以破坏绝缘和金属的气体或蒸汽场所。
1.2.6在有防雨（滴水）设备以及没有经常充满水蒸汽的环境中。
1.2.7污染等级：3级。
1.2.8安装类别：Ⅲ类。
1.3型号的组成及其代表意义Q J Z—□ /□额定电压额定电流真空隔爆兼本质安全型起动器2、结构特征与工作原理2.1起动器安装由撬型底架上的方形隔爆外壳和芯架小车组成。
防爆外壳分上下腔两部分。
上腔为接线腔，下腔为主腔。
起动器的输出电缆和控制电缆的连接均采用压盘式引入装置。
起动器的前门采用快开门结构，开门时，先顺时针转动门右旁锁孔里的门栓，直至门栓完全脱离前门插入转轴缺槽，然后将门手柄向前扳并使其向左转，门向右平移脱离卡板后打开。
前门与隔离开关有可靠的机械联锁，保证只有隔离开关断开的位置时前门方可打开。
前门打开后，以正常的操作方法不能合上隔离开关。
隔离开关操作手柄具有正向、停止、反向三个位置。

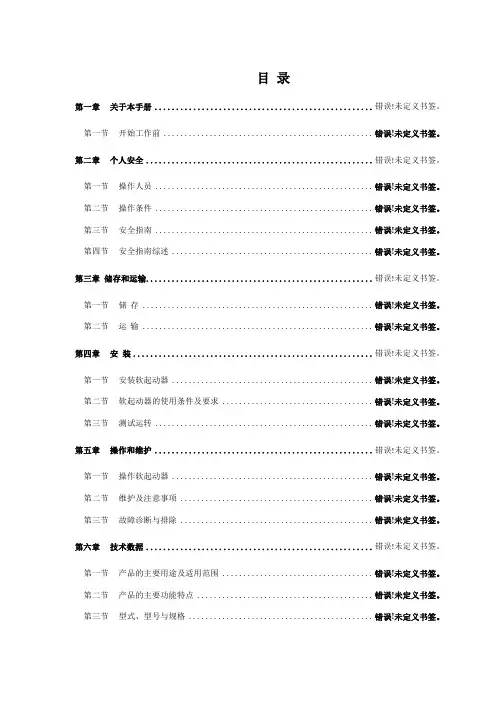

目录第一章关于本手册................................................... 错误!未定义书签。
第一节开始工作前 .................................................. 错误!未定义书签。
第二章个人安全..................................................... 错误!未定义书签。
第一节操作人员 .................................................... 错误!未定义书签。
第二节操作条件 .................................................... 错误!未定义书签。
第三节安全指南 .................................................... 错误!未定义书签。
第四节安全指南综述 ................................................ 错误!未定义书签。
第三章储存和运输..................................................... 错误!未定义书签。
第一节储存 ....................................................... 错误!未定义书签。
第二节运输 ....................................................... 错误!未定义书签。
第四章安装........................................................ 错误!未定义书签。
第一节安装软起动器 ................................................ 错误!未定义书签。
组合开关使用手册电光防爆科技（上海）有限公司概 述QJZ-□/3300（1140、660）-2(4.6.8.矿用隔爆兼本质安全型组合开关(以下简称“多回路组合开关”)适用于煤矿井下有瓦斯、煤尘等爆炸危险的环境中，为综采工作面多电机、大功率机电设备设计的组合式起动控制设备。
多回路组合开关适用交流50Hz 、电压3300（1140、660）V 的供电系统中，可对采区的多台电机、单机双速电机、双机双速电机等电气设备的顺序起动、正转、反转、停止及双速切换进行控制，并能对电动机及供电线路进行保护。
根据组合开关的回路数，总电流为800-1800A,同时还提供两路（127V 或220V ）共5kVA 的辅助电源，组合开关工作面系统如见下图所示：工作环境a ．海拔不超过2000m ，周围环境压力为（~）×105Pa ；b ．运行环境温度一般为-5～+40℃；c ．周围空气相对湿度不大于95%（+25℃）；d ．在有沼气爆炸性混合物的矿井中；e ．与水平面的安装倾斜度不超过15°；f ．在无显著摇动和冲击振动的地方；g ．在无明显破坏绝缘的气体或蒸气的环境中；h ．能防止滴水的地方；i ．污染等级：3级；j ．安装类别：Ⅲ类。
组合开关控制系统图采煤机刮板运输机转载机破碎机泵站组合开关移动变电站产品使用储存环境组合开关为高价值产品，在使用前或是备用存储时，整机、模块和配件部分必须存放于库房干燥位置，尽量避免灰尘堆积，切勿露天存放，防止高温（50℃）或超低温（－20℃）的恶劣气温条件。
如果存储环境湿度较大，在设备或配件空隙部位放置干燥剂进行吸潮。
建议存储时间不超过24个月。
存储环境相关温度：－20℃～50℃。
保护措施组合开关在长时间存储时，需做相应的防锈措施，如：在隔爆面及时补涂防锈漆、在快开门内部密封部位涂黄油、每月至少对机械活动部位活动一次（包括开门手柄、隔离手柄、闭锁（解锁）手柄、闭锁（解锁）按钮、门轴等）、及时对机械活动部位及螺丝紧固处点滴润滑油。

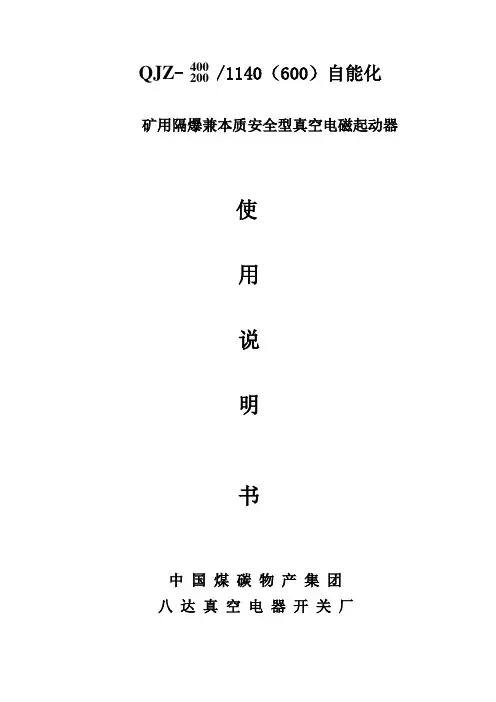

QJZ - /1140（600）自能化矿用隔爆兼本质安全型真空电磁起动器使用说明书中 国 煤 碳 物 产 集 团八 达 真 空 电 器 开 关 厂400 200目 录一、用途...................................................（1） 二、正常工作条件.......................................（1） 三、主要技术性能指示.................................（1） 四、结构概述.............................................（2） 五、工作原理.............................................（3） 六、安装、调整、使用、维修........................（6） 七、订货须如 (9)附图1： 矿用隔爆兼本质安全型真空电磁起动器电气原理图 (10)附图2： 矿用隔爆兼本质安全型真空电磁起动器接线图 (11)附图3： 矿用隔爆兼本质安全型真空电磁起动器（门板）接线图 (12)附图4： 矿用隔爆兼本质安全型真空电磁起动器（本体）接线图 (13)QJZ- /1140（660）400200 QJZ - /1140（660）400 200 QJZ - /1140（660）400 200 QJZ- /1140（660）400 200一、 用途：QJZ-400200/1140（660）智能化矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ 、额定电压1140V 或660V 的供电动机及有关电路进行保护。
起动器可与甲烷传感器相连，用于检测采掘工作面得甲烷，当其超限时，起动器跳闸，时间甲烷断电。
二、 正常工作条件：1、 海拔高度不超过2000米。
QJZ-400/1140 矿用隔爆兼本质安全型真空电磁起动器使用说明书浙江恒泰科技有限公司目录1、概述2、结构特征及工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、运输贮存9、保养、维修10、订货、须知11、售后服务及承诺12、附件1、概述1.1用途QJZ-200、300、400/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz、额定电压1140V和660V的供电系统中，控制额定电流至400A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
1.2正常工作条件°C，最低不低于-5°C。
°C时）。
°的环境中。
Ⅲ类。
1.3型号的组成及其代表意义Q J Z—□ /□额定电压额定电流真空隔爆兼本质安全型起动器2、结构特征与工作原理2.1起动器安装由撬型底架上的方形隔爆外壳和芯架小车组成。
防爆外壳分上下腔两部分。
上腔为接线腔，下腔为主腔。
起动器的输出电缆和控制电缆的连接均采用压盘式引入装置。
起动器的前门采用快开门结构，开门时，先顺时针转动门右旁锁孔里的门栓，直至门栓完全脱离前门插入转轴缺槽，然后将门手柄向前扳并使其向左转，门向右平移脱离卡板后打开。
前门与隔离开关有可靠的机械联锁，保证只有隔离开关断开的位置时前门方可打开。
前门打开后，以正常的操作方法不能合上隔离开关。
隔离开关操作手柄具有正向、停止、反向三个位置。
隔离开关与真空接触器之间的电气联锁通过隔离开关的辅助接点来实现，这就避免了在使用中隔离开关的带负荷分断，但在紧急情况下，如接触器触头粘连，允许隔离开关带负荷切断电源。
起动器的组成电器元件（真空接触器、隔离换向开关、电源变压器、电流互感器、熔断器、中间继电器、阻容吸收、智能保护器等）均安装在芯架小车上，起动器前门打开后，芯架小车可沿导轨拉出，以方便安装和维修。
QJZ - /1140（600）自能化矿用隔爆兼本质安全型真空电磁起动器使用说明书中 国 煤 碳 物 产 集 团八 达 真 空 电 器 开 关 厂400 200目 录一、用途...................................................（1） 二、正常工作条件.......................................（1） 三、主要技术性能指示.................................（1） 四、结构概述.............................................（2） 五、工作原理.............................................（3） 六、安装、调整、使用、维修........................（6） 七、订货须如 (9)附图1： 矿用隔爆兼本质安全型真空电磁起动器电气原理图 (10)附图2： 矿用隔爆兼本质安全型真空电磁起动器接线图 (11)附图3： 矿用隔爆兼本质安全型真空电磁起动器（门板）接线图 (12)附图4： 矿用隔爆兼本质安全型真空电磁起动器（本体）接线图 (13)QJZ- /1140（660）400200 QJZ - /1140（660）400 200 QJZ - /1140（660）400 200 QJZ- /1140（660）400 200一、 用途：QJZ-400200/1140（660）智能化矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ 、额定电压1140V 或660V 的供电动机及有关电路进行保护。
起动器可与甲烷传感器相连，用于检测采掘工作面得甲烷，当其超限时，起动器跳闸，时间甲烷断电。
二、 正常工作条件：1、 海拔高度不超过2000米。
QJR I-400/1140（660）矿用隔爆兼本质安全型交流软起动器产品使用说明书QJR I-400/1140（660）矿用隔爆兼本质安全型交流软起动器使用说明书1概述QJR I-400/1140（660）矿用隔爆兼本质安全型交流软起动器（以下简称软起动器）是根据胶带输送机动态优化而设计的新型软起动设备，可提供胶带输送机软起动，控制起动加速度及起动电流，满足重载起动的要求,并能有效抑制胶带动态张力波的有害传播。
对于按直接起动方式的胶带机,使用本起动器可适当降低设计强度,减少设备初期投资；在相同强度条件下使用本起动器后能有效地延长胶带的使用寿命，对于已在使用的胶带机使用本装置,可以把液力偶合器拆除,从而大大减少设备运行费用和维护工作量，增加系统的安全性和可靠性。
1.1 主要用途及适用范围该软起动器可适用煤矿需要限制启动加速度的设备的启动和运行及保护，额定供电电压到1140V（50Hz），额定电流至400A的三相鼠笼异步电动机负载。
作为胶带输送机的软起动设备，使用本软起动器后，不需要安装液力偶合器，只要用本软起动器代替原来的磁力起动器，操作方式不变，因而使用简单、可靠。
1.2 型号组成及代表意义Q J R I - 400/ 1140（660）额定电流/额定电压序列号软起动隔爆兼本质安全起动器1.3 环境条件a）安装地点的海拔高度不超过2000m；b）周围环境温度为-10℃～+40℃，相对湿度不大于90%（+20℃时）；c）在煤矿井下有甲烷或煤尘爆炸的场所；d）无破坏金属和绝缘材料的腐蚀性气体的地方；e）环境污染等级为3级；f）安装类别为Ⅲ类；g）输入电压波形为正弦波；h）输入电压幅值波动不超过额定值-25%～+10%；i）频率波动不超过额定值的±2%；j）各相电压对称，电网的负相序分量或零相序分量不超过正相序分量的5%。
1.4 执行产品标准a）Q/NY02-2012 《QJRⅠ-400/1140（660）矿用隔爆兼本质安全型交流软起动器》b）GB3836-2010 《爆炸性气体环境用电气设备》c）MT/T943-2005《矿用低压交流软起动器》2 技术参数及特点2.1 主要技术参数1)额定电压：1140V/660V，允许波动范围:75％～110％2)额定电流：400A3)起动型式：a) 电压斜率4)起动时间：1～60秒5)允许起动次数：6次/小时6)截止电流倍数：6Ie(可调)7)本安回路最高开路电压：9VAC，最大短路电流：40mA2.2 主要特点1)可用于双机及多机驱动系统，软起动内部具有多机速度同步及电流自动平衡功能；2)采用数字式控制技术，中文显示；3)煤矿井下使用安全可靠、操作简单、维护方便、性能价格比高。

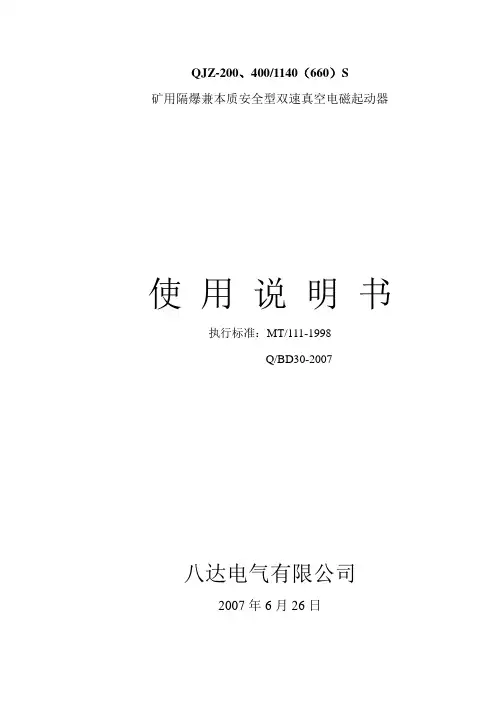

QJZ-200、400/1140（660）S矿用隔爆兼本质安全型双速真空电磁起动器使用说明书执行标准：MT/111-1998Q/BD30-2007八达电气有限公司2007年6月26日1.主要用途与使用范围QJZ—200、400/1140（660）S矿用隔爆兼本质安全型双速真空电磁起动器（以下简称起动器）适用于煤矿井下具有爆炸性气体和煤尘的环境中，在交流50HZ，1140V或660V的线路中，对三相鼠笼型双速电动机进行控制和保护。
起动器使用PLC保护器，具有过载，过流，过压，欠压，漏电闭锁，短路等保护。
采用菜单操作，专用的试验按钮，可方便的检测各项保护功能。
起动器的控制电路使用JHK—127/5D本质安全型先导组件，使其远方控制电路为本质安全型电路。
使控制导线发生短路故障时不会发生瓦斯爆炸，同时也不会自起动。
起动器符合GB3836.1《爆炸性气体环境用电气设备通用要求》、GB3836.2《爆炸性气体环境用电气设备隔爆型“d”》、GB3836.4《爆炸性气体环境用电气设备本质安全型“I”》及MT/111—1998《矿用隔爆型低压交流真空电磁起动器》标准的规定。
2.起动器的工作条件a.海拔不超过2000米；大气压80~110KPa;b.环境温度-5～40℃；c.空气相对湿度不大于95%（25℃时）；d.在有爆炸性气体混合物的矿井中；e.在无显著摇动和冲击振动的地方；f.与垂直面的安装倾斜度不超过15°；g.在无破坏金属及绝缘的气体和蒸汽的环境中；h.在无滴水及其他液体浸入的地方；j.安装类型：Ⅲ类；污染等级：3级。
3.产品型号及其含义起动器的型号及其含义如下：双速额定电压额定电流真空防爆兼本安型起动器4.主要技术性能4.1基本参数a、电源额定频率：50HZ；b、额定工作电压：1140V、660V；c、额定工作电流：QJZ-200/1140S 为200AQJZ-400/1140S 为400Ad、可控制双速电动机的最大功率：（n×cosΦ=0.75时）QJZ—200/1140S 170KW（660V时）或295KW（1140V时）QJZ—400/1140S 340KW（660V时）或590KW（1140V时）e、控制电路额定电源电压：36Vf、本安电路电源电压：36Vg、工作制：8小时工作制4.2 寿命与分断能力a、机械寿命：300万次b、电寿命：AC-3类别30万次AC-4类别QJZ—200/1140S 6万次QJZ—400/1140S 2万次c、极限分断能力：4000Ad、隔离开关的分断能力：400A4.3 防爆型式4.3.1起动器的防爆类型为矿用隔爆兼本质安全型Exd[ib] I4.3.2本安电路参数a、最高开路电压：AC 20Vb、最大短路电流：AC 100m A；本安工作电流：≤45 m A，工作电压：DC 9Vc、本安先导电路的外部电路须符合以下要求：线路电感：≤1.5mH/KM，线路电容：≤0.15μƒ/KM。

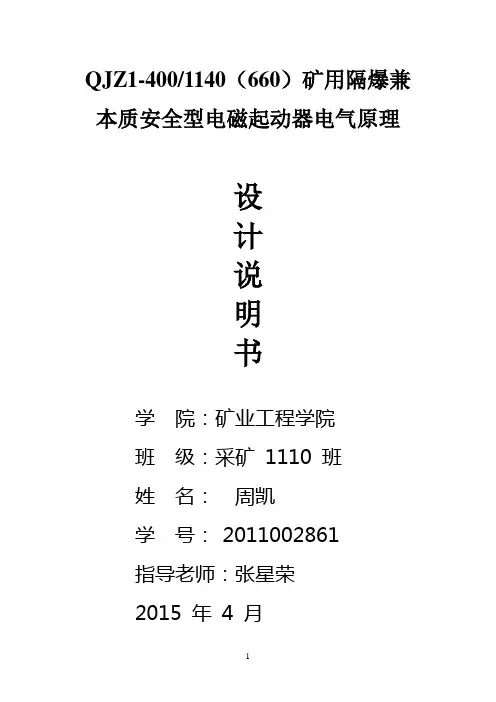

QJZ1-400/1140（660）矿用隔爆兼本质安全型电磁起动器电气原理设计说明书学院：矿业工程学院班级：采矿1110 班姓名：周凯学号：2011002861指导老师：张星荣2015 年4 月课程设计任务书设计题目QJZ1-400/1140(660)矿用隔爆兼本质安全型电磁起动器学生姓名周凯所在院系矿业工程学院专业、年级、班采矿1110班设计要求：1.开关的结构、性能及操作要领。
2.产品的技术参数。
3.学会看图纸的方法，绘制图纸。
4.设计开关的工作原理、电源、负荷压接线及远控按钮的接线方法。
5.对主要元器件进行选型。
6.编制开关的使用说明书。
7.编制开关的标准。
学生应完成的工作：本设计以QJZ1-60/1140(660)矿用隔爆兼本质安全型电磁起动器为设计目标，利用所学的专业知识实现标准要求的电器开关。
学生可以通过查阅手册和文献资料来选择合适的元器件，并设计合理的电路来实现符合要求的电磁起动器。
主要任务包括：（1）系统原理图的设计。
（2）开关元器件的选型：学会对不同方案进行比较分析，并通过整体优点与缺点的比较，确定合理的方案。
（3）编制技术文件。
（4）撰写课程设计报告。
（5）该生负责。
课程设计提交的成果1）设计说明书2）图样资料a) 系统原理图；3）查阅文献不少于5篇b) 变压器设计图；c) 接线图工作计划：2015年3月30日— 2015年4月4日：搜索有关资料并进行系统原理图设计；2015年4月5日— 2015年4月7日：进行器件选型与技术文件的编写；2015年4月8日— 2015年4月9日：编写课程设计说明书；2015年4月10日— 2015年4月12日：提交课程设计。
任务下达日期：2015年3月30 日任务完成日期：2015年4月12日指导教师（签名）：学生（签名）::目录第一章绪论..................‥ (1)1.1 磁力起动器的概论...‥ (1)第二章技术参数及正常工作条件 (3)2.1概述..................‥ (3)2.2主要技术特征 (5)2.3外形尺寸及重量 (7)第三章QJZ1-400／1140（660）的结构要求 (8)3.1结构概述 (8)3.2主腔设计 (8)第四章QJZ1-400／1140（660）的工作原理简述………4.1起动器操作控制 (10)4.2保护工作原理 (13)4.3电量计量功能 (16)第五章使用与维护 (17)5.1开门与关门 (17)5.2接线与整定 (17)5.3试验检查 (19)5.4维护 (19)第六章主要器件的选型 (21)6.1交流真空接触器的选型 (21)6.2交流隔离换向开关的选型 (24)6.3电磁起动器综合保护装置的选型 (25)第七章总结 (28)QJZ1-400/1140 （660）矿用隔爆兼本质安全型电磁起动器电气原理设计说明书绪论本次设计中，由于时间和能力有限，只对QJZ1-400/1140（660）矿用隔爆兼本质安全型电磁起动器电气原理设计进行设计。
QJZ- 400/I140（600）自能化矿用隔爆兼本质安全型真空电磁起动器中国煤碳物产集团八达真空电器开关厂、用途1) 、正常工作条件1) 、主要技术性能指示1)四、结构概述2)五、工作原理3)6)9) 匕、订货须如动器电气原理图（660）矿用隔爆兼本质安全型真空电磁起附图2：3JZ-40014O （660）矿用隔爆兼本质安全型真空电磁起动器接线图(11) 附图3：QJZ朗140 （660）矿用隔爆兼本质安全型真空电磁起动器（门板）接线图(12)附图4：QJZ翩140 （660）矿用隔爆兼本质安全型真空电磁起（本体）接线图(13)用途：400QJZ- 200 /1140（660）智能化矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流的供电动机及有关电路进行保护。
起动器可与甲烷传感器相连，当其超限时，起动器跳闸，时间甲烷断电。
50HZ额定电压1140V或660V 用于检测采掘工作面得甲烷，1、2、3、4、5、6、7、8、1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、四、正常工作条件海拔高度不超过2000 米。
周围环境温度最高不超过+40C，最低不低于-5 °Co 周围空气相对湿度不大于95% （+25 C时）。
在无剧烈震动、颠簸以及与水平面的安装倾斜度不超过在无足以破坏绝缘和腐蚀金属的气体或蒸汽场所。
在有防雨（滴水）设备以及没有经常充满水蒸气的环境中。
污染等级：3 级安装类别：川类主要技术性能指示：15C的环境中。
额定电压：1140V或660V 额定电流：400A、200A 接通分断能力：接通4000A、分断3200A 极限分断能力：4500A机械寿命：100 万次：电寿命（AC4）：3 万次隔离开关分断能力：1200A 工作制：八小时工作制及断续周期工作制。
起动器先导控制电流为本质安全型。
正常工作时直流本安电压W< 2mA最大故障交流本安电压W 12V交流本安电流W 40mA当电源电压为额定值的75%- 110%时，起动器应能可靠工作。
QBZ-400/1140(660)R矿用隔爆型交流真空软起动器使用说明书淮南市万泰电子有限责任公司1、概述随着我国煤炭生产机械化、自动化程度的不断提高，长距离、大运量、高速度的皮带运输机日益增多。
因此，解决皮带的软起动，是矿井运输、安全生产、延长皮带寿命的关键问题。
QBZ—400/1140（660）矿用隔爆型交流真空软起动器（以下简称软起动器），它同时具有矿用真空电磁和交流电压软件起动的功能，是一种集光、机、电一体化的高科技产品，，更主要的是具有模块化结构，特别适应使用和维修。
该产品适用于交流660V—1140V电压的异步电动机重负荷软起动，以及各种情况下的电磁起动。
软起动时具有起动电流小、起动速度平稳可靠、胶带无振动，对电网冲击小等优点，且起动曲线可根据现场实际工况调整，从而减少起动时的胶带张力，降低对胶带带强的要求，进而可以降低胶带机的初期投资，延长了胶带的使用寿命。
直接起动时，它具有电磁起动器的各种功能，即真空接触器能起动和分断各种情况下的电机负荷，该接触器具有短路、过载、断相、漏电闭锁等功能。
软起动器适用于煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备软起动/直接起动，广泛用于老产品的软起动/直接起动设计。
1.1型号的组成及其代表意义Q B Z -440/1140 R软额定电流/额定电压真空隔爆型起动器1.2环境要求a）海拔高度不超过2000m，不低于-1000m；大气压力86Kpa～110Kpa；b）周围环境温度不超过-5℃～40℃；c）相对湿度不大于95%（20℃）；d）安装地基处的振动频率范围为10—150Hz时，其最大振动加速度不超过0.5m/s２e）安装倾斜度不超过5°；f）有甲烷或煤层爆炸的场所g）有破坏金属和绝缘材料的腐蚀性气体的场所；h）电网质量：——输入电压波形为正弦波；——输入电压幅值波动不超过额定值-25%～10%；——电源频率波动不超过额定值的2%；2、技术特性a）额定电压：660V、1140Vb）额定电流：400Ac）最大电流过载倍数：6倍以下可调；d）起动时间：可调（最大60S）２e）控制带速的起动加速度：0.1m/s≤a≤0.3m/sf）防爆型式：隔报兼本质安全型g）工作制：软起断续/电磁起动连续h）冷却方式：自然冷却3.结构特征起动器的隔爆箱外形为长方形，主要有下箱体和上接线腔两部分，下箱体内装有抽屉式芯架，芯架安装在下箱体的导轨上，由紧固螺栓固定，上箱体由六个主接线柱分两组进出线，另外还有四个七芯接线柱用来处接测量速度信号和远控及工作状态信号，上接线腔为隔爆兼本安接线腔起动器的隔爆箱外形尺寸为长×宽×高：740mm×560mm×930mm起动器重量：360kg4.工作原理软起动器（见图1）的交流软起动部分是以反并联的三组大功率可控硅作为可控硅模块，其核心部件是采用特种双回路调节器。
QJZ—4×400／1140A矿用隔爆兼本质安全型四回路真空电磁起动器一、概述QJZ—4X400／1140A矿用隔爆兼本质安全型四回路真空电磁起动器(以下简称开关)适用于有甲烷及煤尘爆炸危险的煤矿井下。
在交流50Hz，电压为1140V或660V供电线路中，可对四台三相交流感应电动机或二台交流双绕组双速电动机的起动、停止，反转及双速切换进行控制，并能对电动机及供电线路进行保扩。
本开关采用PLC保护器控制，系统简单、操作灵活方便，通过按健可以很快捷实现开关任意回路的联控、顺控双速双回路以及多回路混合控制功能。
保护器拥有先进的RS485通讯联网功能，通过连接器可接入局域网或因特网给远程监控提供极大的便利。
并且具备中文液晶显示界面。
本开关容量大，相对体积小，减小电气设备的占地面积、减少了电气设备之间的连线。
二、工作条件1.海拔不超过2000米；2.周围环境温度不高于40℃，不低于—5℃：3.周围空气相对湿度不大于95％(25℃时)；4.周围介质中无破坏金属和绝缘的气体；5.与垂直的倾斜不大于15度：6.须能防止水和液体侵入开关内部；7.无剧烈振动、颠簸。
三、型号编制和外形尺寸型号的编制意义QJZ－4×400/1140AQ―――起动器J―――隔爆兼本质安全型Z―――真空型4―――主回路数400――额定电流（A）1140－额定电压（V）A―――智能型四、主要技术参数和技术性能1.额定电压：1140VAC，660V AC2.额定电流：4×400A3频率：50Hz4 .电流整定范围：10A一630A(步长为5A)5.控制电动机的功率范围：≤594kW(1140V时)；≤342kW(660V时) (设，ηCOS=0．75)6.主回路真空接触器性能指标接通能力：4000A、100次通断能力：3200A、25次极限分断能力：4500A、3次电寿命：AC3 60万次7.隔离换向开关分断能力：1200A8.控制方法；本机控制，远方控制AC4～6万次9.工作定额：八小时工作制：断续周期工作制或反复短时工作制；操作频率为300次/时，短时(20s内)为900次/时。
QJZ - /1140（600）自能化矿用隔爆兼本质安全型真空电磁起动器使用说明书中 国 煤 碳 物 产 集 团八 达 真 空 电 器 开 关 厂400 200目 录一、用途...................................................（1） 二、正常工作条件.......................................（1） 三、主要技术性能指示.................................（1） 四、结构概述.............................................（2） 五、工作原理.............................................（3） 六、安装、调整、使用、维修........................（6） 七、订货须如 (9)附图1： 矿用隔爆兼本质安全型真空电磁起动器电气原理图 (10)附图2： 矿用隔爆兼本质安全型真空电磁起动器接线图 (11)附图3： 矿用隔爆兼本质安全型真空电磁起动器（门板）接线图 (12)附图4： 矿用隔爆兼本质安全型真空电磁起动器（本体）接线图 (13)QJZ- /1140（660）400200 QJZ - /1140（660）400 200 QJZ - /1140（660）400 200 QJZ- /1140（660）400 200一、 用途：QJZ-400200/1140（660）智能化矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ 、额定电压1140V 或660V 的供电动机及有关电路进行保护。
起动器可与甲烷传感器相连，用于检测采掘工作面得甲烷，当其超限时，起动器跳闸，时间甲烷断电。
二、 正常工作条件：1、 海拔高度不超过2000米。
QJZ-4×400/1140A矿用隔爆兼本质安全型四回路真空电磁起动器1、概述● QJZ-4×400/1140A矿用隔爆兼本质安全型四回路真空电磁起动器(以下简称开关)适用于有甲烷及煤尘爆炸危险的煤矿井下。
在交流50Hz,电压为1140V或660V供电线路中,可对四台三相交流感应电动机或二台交流双绕组双速电动机的起动、停止、反转及双速切换进行控制,并能对电动机及供电线路进行保护。
●本开关采用单片机可编程序保护器控制、系统简单、操作灵活方便，通过按健可以很快捷实现开关任意回路的联控、顺控双速双回路以及多回路混合控制功能。
保护器拥有先进的RS485或CAN接口通讯联网功能，通过连接器可接入局域网或因特网给远程监控提供极大的便利。
并且具备中文液晶显示界面。
本开关容量大，相对体积小，减小电气设备的占地面积、减少了电气设备之间的连线。
2、工作条件●海拔不超过2000米;●周围环境温度不高于40℃, 不低于-5℃;●周围空气相对湿度不大于95%(25℃时);●周围介质中无破坏金属和绝缘的气体;●与垂直的倾斜不大于15度;●须能防止水和液体侵入开关内部;●无剧烈振动、颠簸。
3、型号编制和外形尺寸●型号的编制意义Q J Z - 4 × 400 / 1140 A智能型额定电压(V)额定电流(A)主回路数真空型隔爆兼本质安全型起动器●外形尺寸见图1。
4、主要技术参数和技术性能4.1 额定电压: 1140VAC、660VAC4.2 额定电流: 4×400A4.3 频率: 50Hz4.4 电流整定范围: 10A — 500A (步长为5A)4.5 控制电动机的功率范围: ≤594kW (1140V时)≤342kW (660V时)(设η cosφ=0.75)4.6 主回路真空接触器性能指标●接通能力: 4000A、100次●通断能力: 3200A、 25次●极限分断能力: 4500A、 3次●电寿命: AC3 60万次 AC4 6万次4.7 隔离换向开关分断能力: 1200A4.8 控制方法本机控制、远方控制4.9 工作定额: 八小时工作制;断续周期工作制或反复短时工作制；操作频率为300次/小时, 短时(20s内)为900次/小时。
QJZ-4×400/1140(660)矿用隔爆兼本质安全型真空组合开关使用说明书使用本产品前，请仔细阅读使用说明书！淮南市万泰电子有限责任公司2008年7月淮南市万泰电子有限责任公司电话：0554-*******传真：0554-*******1、概述1.1用途及适用范围QJZ-4×400/1140（660）矿用隔爆兼本质安全型真空组合开关（以下简称组合开关）适用于含有爆炸性危险气体和煤尘的矿井中，在交流50Hz、额定电压1140V（660V）的线路中，对三相鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时改变相序。
1.2型号及意义1.2.1组合开关的型号及其代号含义如下：Q J Z-4×□/□额定工作电压（V）额定工作电流（A）主回路数真空隔爆兼本安型组合开关1.2.2防爆型式和防爆标志防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[ib]I1.2.3执行标准：Q/HWT126-2008、MT111－19981.3使用环境条件1.3.1海拔不超过2000m；1.3.2运行环境温度为-5℃~+40℃；1.3.3周围空气相对湿度不大于95%（25℃时）；1.3.4在有煤尘和爆炸性气体混合物的矿井中；1.3.5与垂直面的安装倾斜度不超过15°；1.3.6在无显著振动和冲击的地方；1.3.7在无破坏绝缘的气体和蒸气的环境中；1.3.8无滴水的地方；1.3.9污染等级：3级；1.3.10安装类别：Ⅲ类。
1.4产品特点1.4.1组合开关的先导回路为本质安全型电路，能防止控制线路短路或接地时引起的自发起动事故的发生；1.4.2组合开关控制与保护采用PLC对系统进行实时监控，本公司自行研发应用软件，可灵活地对运行方式和短路、过载、过/欠压实施保护及漏电闭锁，具有智能化程度高、性能稳定、动作可靠，设定方便简捷、保护准确可靠等优点；1.4.3专门设计了和PLC配套的外部数据采集器，对组合开关的电压、电流、绝缘状态等大量数据信号的采集进行了扩展，并具有A/D转换、判断和处理等功能。
所有模拟信号全部处理为数字信号，具有抗干扰能力强、信息量大、控制可靠、准确等特点。
同时，研制了新型的漏电功能检测模块，实现了漏电和电流参数的同步采集，提高了检测的精度。
1.4.4采用中文显示系统，可对组合开关进行参数和单机、顺控、双机双速（含单机双速、双机单速、双机双速）等多种控制方式的设定，并有工作状态和故障类型的显示和记忆功能。
具有友好的人机界面，大大提高了判断和排除故障的效率。
2、结构特征与工作原理2.1箱体结构组合开关外壳为长方体柜架结构，由16mm厚的Q235A钢板焊接而成，造型美观、坚固耐用。
整个箱体分为接线腔、主控腔两个独立的腔体。
隔离换相开关操纵手柄，停止按钮和机械闭锁机构均在箱体的前面板上。
箱体的主腔为抽屉式前、后开门的结构形式，每个回路的抽屉式小车装有真空接触器、中间继电器、时间继电器、阻容保护、电流互感器、变送器等元件，组成各回路的控制单元。
控制单元的容量可根据用户要求，灵活的进行组合。
主腔正面为一扇长方形快开门，为止口式防爆机构，灵活的铰链与操作机构，使门的开启、关闭操作都非常简单、轻便。
后面也设有隔爆的双开门结构，可方便的对隔离换相开关、各回路的电源和负荷进行接线及检修，同时，对发生故障的控制单元可快速整体更换，减少故障处理的工作量和时间。
控制单元的动静触头座为多片状的扁形结构，克服了园形结构接触面积小、阻值大、可调性差、结构不合理、故障隐患大等严重缺陷。
2.2电气结构组成及功能2.2.1接线腔2.2.1.1进线：上方装有一组电源进线接线柱X1、X2、X3。
2.2.1.2输出有四组接线柱，分别为：D11、D12、D13--------第一回路接线柱D21、D22、D23--------第二回路接线柱D31、D32、D33--------第三回路接线柱D41、D42、D43--------第四回路接线柱2.2.1.3在出线腔装有九芯接线端子和接线排，做为联机、通讯、远控和程控回路等使用。
2.2.2主控腔组合开关所有的主回路和控制保护元件均装在主控腔内。
2.2.2.1真空隔离换相开关GHK1、GHK2装在腔体的右侧，其作用是确保供电电源正向——断开——反向三个位置的无载转换，特殊情况下可带负荷分断；2.2.2.2交流真空接触器KM1、KM2、KM3、KM4型号为CKJ5-400/1140，控制电压AC220V，各回路分别控制普通电动机或双绕组双速电动机；2.2.2.3控制变压器T安装在主腔内，规格为1140V（660V）/220V/36V/500VA为控制单元和真空接触器提供控制电源；2.2.2.4电动机的限流熔断器FU1A、FU1B、FU2A、FU2B……，型号为NGT3，额定工作电压1140V，额定工作电流视接触器额定电流不同而不同；本机为560A，限流熔断器和PLC 对主电路进行短路的双重保护；2.2.2.5阻容保护RC1、RC2、RC3、RC4用于吸收过电压。
2.2.3门板元件组装：装有可编程控制器（PLC）、本质安全型先导回路、显示器。
2.3工作原理2.3.1控制原理组合开关有单回路控制运行、多回路顺序控制运行、双速控制运行三类运行方式。
其中双速控制又分为单机双速、双机单速、双机双速三种控制方式。
淮南市万泰电子有限责任公司电话：0554-*******传真：0554-*******将隔离开关GHK置向“正向”或“反向”位置，控制变压器T有电，向PLC控制系统供电，此时各回路处于分闸待机状态，PLC对各回路的绝缘电阻进行检测，若某一回路绝缘电阻值小于闭锁电阻值，则该回路被闭锁不能起动，在顺序控制运行方式和双速控制运行方式的各回路均不能起动。
在分闸待机状态下，也可根据需要通过显示器和各功能按钮进行参数和控制方式的设定。
2.3.1.1单回路控制运行方式2.3.1.1.1按照电气原理图进行接线。
2.3.1.1.2起动：合上隔离换向开关后，PLC对所控制的回路进行漏电检测，若一切正常，按下所要起动回路的远方起动按钮QA，向PLC发出起动信号，PLC接收到信号后向相应的中间继电器J发出起动信号，中间继电器的常开触点J-1闭合，主回路接触器线圈KM带电吸合，接通主回路，使该回路控制的电动机投入运行；2.3.1.1.3停止：按下控制回路的远方停止按钮TA，向PLC发出停止信号，PLC 接收到信号后向相应的中间继电器J发出停比信号，中间继电器J断电，其常开触点J-1打开，主回路接触器线圈KM断电，主回路被切断，电动机停止运行。
2.3.1.2多回路顺序控制运行方式2.3.1.2.1按照电气原理图进行接线2.3.1.2.2任意一个回路可作为顺序控制运行方式时的首台、中间或末台，最多可投入顺序控制运行方式的回路数为4个，低于4个回路的后续几路必须设为0。
如：确定1为首台，依1投入顺序控制运行方式。
23O2.3.1.2.3根据实际情况和使用要求设定顺序控制运行方式的起动间隔时间；2.3.1.2.4起动：合上隔离换向开关后，PLC对所控制的回路进行漏电检测，若一切正常，按下首台远方起动按钮QA，向PLC发出起动信号，PLC接收到信号后向相应的中间继电器J发出起动信号，起动首台电动机；2.3.1.2.5确定首台电动机起动后，延时到所设定的间隔时间后，发出起动信号起动第二台电动机，依次类推，直至所有回路依次起动完毕；2.3.1.2.6在起动过程中，如后一回路的电动机在设定的时间内未能正常起动，则其前面己经起动的电动机将依照和起动相反的顺序逐台停机，并在显示器上显示起动失败的回路序号和时间，提醒用户重新起动或排除故障；2.3.1.2.7在运行过程中，其中任一回路因某种故障跳闸，该回路电动机停止运行，同时投入顺序控制运行方式的电动机经一定的延时后从末台开始，依照和起动相反的顺序逐台停机；2.3.1.2.8停止：按下投入顺序控制运行方式的任一回路的停止按钮，向PLC发出停止信号，PLC接收到信号后，控制投入顺序控制运行方式的电动机从末台开始，依照和起动相反的顺序逐台停机。
2.3.1.3双速控制运行方式该起动方式一般用于控制工作面刮板输送机机尾和机头电动机的低速和高速运行。
2.3.1.3.1接线在双机双速运行方式时，第一个起动的低速回路作为外引远控端子，并将接线排上最下方的九芯接线柱的2、3端子与接线排上外引控制线的1、2、3端子中的2、3端子并联，这样只引出双机双速第一个起动回路的1、2、3端子作为远控功能使用，只用这一回路的起动、停止按钮即可控制单机双速、双机低速和双机双速三种运行方式的起、停和点动，无须再外引其他双速控制回路的控制端子。
2.3.1.3.2设定方法例如将第二回路设置为低速起动的第一个回路，此时将该回路外引远控起动、停止按钮控制线接到接线排上第二回路的1、2、3端子上，同时，将其中2、3端子与接线排最下方的2、3端子并联，通过显示器和面板上的功能按钮，设定双速控制方式实现点动、单机双速、双机低速和双机双速控制。
①点动：例如第二回路为单机点动控制，设定和显示为：双速控制：20尾-头：0.00秒低一高：3.00秒低-高的间隔时间3.00秒为程序内部设定的最小值，在点动运行方式时无效。
按起动、停止按钮点动第二回路所控制的电机。
②双机低速：例如第二回路和第一回路为双机低速运行，设定和显示为：双速控制：21O尾-头：1.00秒低-高：3.00秒低-高的间隔时间3.00秒为程序内部设定的最小值，在双机低速运行方式时无效。
按起动按钮。
起动第二回路（机尾）电机低速运行，并延时到所设定的尾一头的间隔时间后（举例设定为1秒），再起动第一回路（机头）电机低速运行。
③单机双速：例如第二回路为低速，第一回路为高速，设定和显示为：双速控制：2O0尾-头：0.00秒低-高：4.00秒a．按起动按钮，起动第二回路控制的电机低速运行，并延时到所设定的低一高的切换间隔时间（举例设定为4秒），同时第二回路电机的起动电流己下降到1. 2倍时，第二回路切换到第一回路，控制电机转入高速运行。
b．按起动按钮，起动第二回路控制的电机低速运行，并延时到所设定低一高的间隔时间，但是第二回路控制的电机起动电流没有下降到1.2倍时，禁止电机向高速切换，同时低速运行的电机也停机，并显示双机双速切换失败的提示画面，再按画面提示重新进行操作。
④双机双速：例如第二和第三回路为低速，第一和第四回路为高速，设定和显示为：双速控制：2314尾-头：1.00秒低-高：4.00秒a．按起动按钮，起动第二回路控制的首台（机尾）电机低速运行，并延时到所设定的尾一头间隔时间后（举例设定为1秒），随之起动第三回路控制的（机头）电机低速运行。
