如何解决PoE供电距离问题PoE供电距离是由数据信号的传输距离决定的。

单纯的电力是可以传输很远的，只要电路可通。

但是数据信号的传输距离是由网线决定的。

普通的5类线数据信号传输距离大概是100米左右。

工程上为保证施工质量，一般取80-90米。

请注意，这里的传输距离指的是最大速率的情况，比如100M，如果将速率下降到10M，传输距离可以延长到150-200米(视网线质量而定)。

所以PoE供电传输距离并不是PoE技术决定的，而是由网线决定。

5类线就是现在市面上最常见的那种网线，但是质量相差很大。

很多厂商为了降低成本，将铜线用铜包铁、铜包钢替代，导致网线传输距离下降。

所以如果要使PoE的效果发挥最大，一定要使用质量好的网线。

与5类双绞线相比，超5类双绞线的衰减和串扰更小，可提供更坚实的网络基础，满足大多数应用需求，给网络的安装和测试带来了便利，成为目前网络应用中较好的解决方案。

六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。

六类线与超五类线在传输距离上没有严格的区别，即单段最大传输距离是100米。

当然六类线在传输距离上可以适当增加，所谓的100米指的是超过后就无法满足1000M 带宽等相关的技术指标，带来速度下降等问题。

由于市场上和工程中使用的多是标准的5类网线，PoE交换机供电距离最大是100米，当超过100米时，由于不能及时检测出冲突，因冲突而受到破坏的信息包传送完毕，而且被接收方接收，此信息包因通不过验证而被迫丢弃，此时后退重发的机制未被激活，故而会造成包的丢失。

鉴于此，包括丰润达系列PoE交换机在内各种牌子的PoE交换机，都要求供电距离不超过100米，取85米最佳。

POE交换机规格参数和支持协议目前市场上的千兆管理型的PoE交换机产品，提供8个10/100/1000M自适应的RJ45端口，外加2个光口，每端口均支持MDI/MDIX自动翻转功能，并可实现线速转发。

8个端口都具有PoE功能，支持IEEE802.3at标准，向下兼容802.3af，可作为以太网供电设备，能自动检测识别符合IEEE 802.3af标准的受电设备，并通过网线为其供电。

POE供电交换机专为构建高性能千兆网络需求而自主研发设计的全千兆二层网管交换机，具有8个全千兆的RJ45端口，提供全面的安全防护体系、完善的QoS 策略以及丰富的VLAN功能，管理维护简单，主要应用于家庭、办公室的核心层。

产品特性8个10/100/1000M 自适应RJ45端口，所有端口支持PoE供电；符合IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1q, 802.1p标准；支持IEEE802.3af，802.3at标准；支持Console口管理单个端口功耗最大支持30W，总功耗最大可以达到140W；存储-转发体系结构；支持IEEE802.3X全双工流控与Backpressure半双工流控；支持Web界面的管理方式支持MAC地址自学习；动态LED指示灯，提供简单的工作状态提示及故障排除；内置电源，铁壳结构设计.规格参数产品名称型号：SP-SG10-PM芯片:RTL8380M+RTL8231支持的标准和协议IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1q, 802.1p, IEEE 802.3at,IEEE 802.3af端口8个10/100/1000M自适应RJ45端口（Auto MDI/MDIX）网络介质10Base-T: 3类或3类以上UTP100Base-TX: 5类UTP1000Base-T: 超5类UTP转发速率10Mbps: 14880pps100Mbps: 148800pps1000Mbps: 1488000pps背板带宽20 GbpsMAC地址容量8KLED指示每端口Link/Act/Speed, PoE Status每设备Power外形尺寸(L x W x H)280*180*44mm使用环境工作温度：0℃～40℃存储温度：-10℃～70℃工作湿度：10%～90% RH 不凝结存储湿度：5%～90% RH 不凝结电源及功耗输入：100-240V 50-60Hz功耗：最大150W相关类Seapai全8口百兆POE交换机5口百兆POE交换机8口百兆POE交换机24口千兆+2 SFP POE管理型以24口千兆POE管理型以太网交8口千兆POE管理型以太网交8口千兆非管理型POE以太网24口百兆+2G COMBO智能管理24口百兆+2G COMBO WEB管理P24口百兆非管理型POE交换机其它相关Seapai 300M无线USB网卡带天线16口企业级铁壳全千兆交换蛋丁DanDin 无线音乐AP 8口百兆POE交换机8口百兆POE智能管理型交换500M有线电力猫迷你5口千兆交换机8口千兆非管理型POE Seapai以太网5口百兆POE 交换机16口百兆POE智能管理交换机。

PoE交换机如何通过网线供电现在知道PoE交换机的人都知道它是通过网线供电的，但是具体的如何供电的，恐怕知道的人并不多了。

PoE交换机包含网络交换机和PoE供电两个浓浓，是PoE供电系统中比较常见的供电设备，符合IEEE802.3af标准的端口支持输出功率达15.4W，符合IEEE802.3at标准的端口支持输出功率达30W，通过网线供电的方式为标准的PoE终端设备供电，免去额外的电源布线。

PoE交换机可以为一些基于IP的终端（IP电话、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电。

其实，符合IEEE802.3at标准的交换机，端口输出功率可以达到15-60W，通俗的讲，PoE供电交换机就是支持网线供电的交换机，其不但可以实现普通交换机的数据传输功能还能同时对网络终端进行供电。

使用PoE技术在保证现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。

PoE交换机在网线中的两种供电方法：一是中间跨接法，指的是使用以太网电缆中没有被使用的空闲线对来传输直流电。

另一种是末端跨接法，是指是在传输数据所用的芯线上同时传输直流电，其输电所采用与以太网数据信号不同的频率，省去了需要设置独立输电的专用线，这对于仅有8芯的电缆和相配套的标准RJ-45插座意义特别重大。

PoE交换机供电过程：检测：一开始，PoE设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE802.3af标准的受电端设备。

PD端设备分类：当检测到受电端设备PD之后，PoE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。

开始供电：在一个可配置时间(一般小于15μs)的启动期内,PSE设备开始从低电压向PD设备供电,直至提供48V的直流电源。

供电：为PD设备提供稳定可靠48V的直流电,满足PD设备不越过15.4W的功率消耗。

断电：若PD设备从网络上断开时,PSE就会快速地(一般在300～400ms之内)停止为PD设备供电,并重复检测过程以检测线缆的终端是否连接PD设备。

丰润达AI6016poe交换机说明书丰润达自主研发设计出千兆上联AIPoE交换机AI6016，适合应用于100-300个监控节点的中型监控工程，以及100个监控节点以内的小微/中小监控工程。

千兆上联PoE交换机AI6016、AI6024，除去沿袭丰润达AIPoE 的基因外，更有惊艳的普惠价格，绝对是安防监控工程中性价比最高的PoE交换机之一了。

产品特点：千兆上联口，保证传输流畅稳定，16/24个百兆电口，1个千兆上联光电复用口，所有端口具备线速转发能力，保证稳定传输不丢包。

在监控工程中，NVR连接千兆上联口，下联可满载16/24个800万像素摄像头。

超大缓存设计，高清视频传输不卡顿。

采用1M超大缓存设计，是同档位其他品牌交换机的两倍。

保证满载16个800万像素高清监控不卡顿。

一键AIPoE模式，确保设备正常运行。

24小时自动检测受电端口设备，发现死机设备可立即断电重启设备，恢复PoE供电，无需工程维护人员亲赴现场，也不会错误重启其它正常运转的设备，大大提高了摄像机的在线率，减少了网络维护工作量及人工成本。

一键Extend模式，250米远距离传输。

由于监控环境的复杂，在接入布线和组网中通常会碰到网络传输距离不够的问题，各个摄像头终端到监控中心的距离不同，有的会几百米甚至更远。

丰润达千兆上联AIPoE交换机AI6016/AI6024具有延长功能设计，开启Extend模式时，1-8口数据传输最远可达250m，可替代延长器和部分光纤，扩展设备适用范围，节省项目成本。

（注：“250m 远距离传输”为丰润达实验室测试数据，实际传输距离会受网线质量、摄像头网口接收能力所影响。

）一键VLAN模式，隔离广播风暴，专为中型/中小型安防监控设计，支持一键切换VLAN模式，1-16/1-24口相互隔离。

模式开启时，可隔离广播风暴、组织ARP病毒、DHCP欺骗，轻松解决由广播风暴引起的高清监控卡顿、不流畅问题，并提升内网传输速率及安全性。

S2700/S5700系列POE交换机电源供电功率及满供支持最大接口数PoE设备的电源配置方式PoE交换机的下行电口支持PoE供电。

每端口最大供电功率为30W，最大供电距离100m。

PoE交换机使用信号线耦合供电方式，即在同一对线上同时传输电流和数据。

1、S2750-28TP-PWR-EI-AC、S2750-20TP-PWR-EI-AC和S2751-28TP-PWR-EI-AC均为内置电源2、S2750-28TP-PWR-EI-AC和S2750-20TP-PWR-EI-AC有370W可用于PoE供电，在802.3af协议下最多支持24/16端口PoE满供，在802.3at协议下最多支持12端口PoE满供；2、S2751-28TP-PWR-EI-AC有124W可用于PoE供电，在802.3af协议下最多支持8端口PoE满供，在802.3at协议下最多支持4端口PoE满供。

3、S5700-48TP-PWR-SI、S5700-52C-PWR-EI、S5700-28C-PWR-SI、S5700-52C-PWR-SI、S5700-24TP-PWR-SI和S5700-28C-PWR-EI支持可插拔500W PoE电源和可插拔250W PoE电源。

4、S5710-28C-PWR-EI-AC、S5710-52C-PWR-EI-AC和S5710-52C-PWR-EI支持580W和1150W PoE 电源。

5、S5710-108C-PWR-HI仅支持1150W PoE电源。

电源的搭配关系如下表所示。

电源搭配PoE实际可用功率设备支持接口数（满供）250W –123.2W S5700-48TP-PWR-SIS5700-52C-PWR-EIS5700-28C-PWR-EIS5700-24TP-PWR-SIS5700-28C-PWR-SIS5700-52C-PWR-SI •802.3af（15.4W/端口）：8 •802.3at（30W/端口）：4500W –369.6W S5700-48TP-PWR-SIS5700-52C-PWR-EIS5700-28C-PWR-EIS5700-24TP-PWR-SIS5700-28C-PWR-SIS5700-52C-PWR-SI •802.3af（15.4W/端口）：24 •802.3at（30W/端口）：12250W 250W 246.4W S5700-48TP-PWR-SIS5700-52C-PWR-EIS5700-28C-PWR-EIS5700-24TP-PWR-SIS5700-28C-PWR-SIS5700-52C-PWR-SI •802.3af（15.4W/端口）：16 •802.3at（30W/端口）：8500W 500W 739.2W S5700-48TP-PWR-SIS5700-52C-PWR-EIS5700-52C-PWR-SI •802.3af（15.4W/端口）：48 •802.3at（30W/端口）：24S5700-28C-PWR-EI •802.3af（15.4W/端电源搭配PoE实际可用功率设备支持接口数（满供）S5700-28C-PWR-SI 口）：24•802.3at（30W/端口）：24369.6W S5700-24TP-PWR-SI •802.3af（15.4W/端口）：24•802.3at（30W/端口）：12580W –370W S5710-28C-PWR-EI-ACS5710-52C-PWR-EIS5710-52C-PWR-EI-AC ••802.3af（15.4W/端口）：24 •802.3at（30W/端口）：12580W 580W 740W S5710-52C-PWR-EIS5710-52C-PWR-EI-AC •802.3af（15.4W/端口）：48 •802.3at（30W/端口）：24S5710-28C-PWR-EI-AC •802.3af（15.4W/端口）：24•802.3at（30W/端口）：241150W –785.4W S5710-52C-PWR-EIS5710-108C-PWR-HI •802.3af（15.4W/端口）：48 •802.3at（30W/端口）：261150W 1150W 1570.8W S5710-52C-PWR-EIS5710-108C-PWR-HI •802.3af（15.4W/端口）：48 •802.3at（30W/端口）：48说明：双电源供电时，对主机采用冗余备份方式供电，对PD设备采用负载分担方式供电。

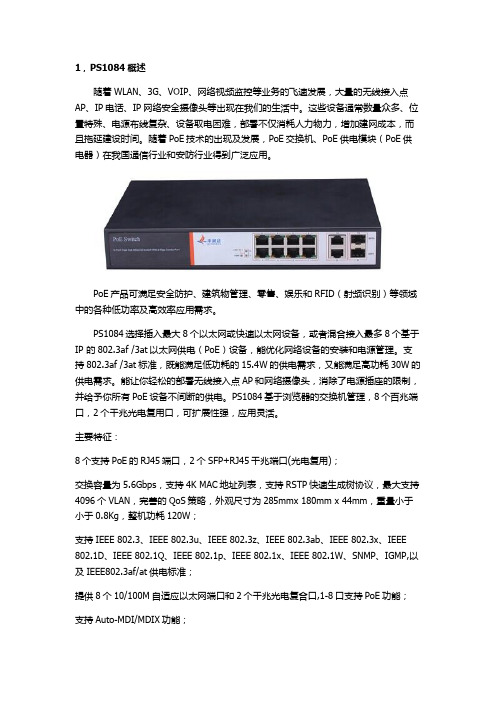

1，PS1084概述随着WLAN、3G、VOIP、网络视频监控等业务的飞速发展，大量的无线接入点AP、IP电话、IP网络安全摄像头等出现在我们的生活中。

这些设备通常数量众多、位置特殊、电源布线复杂、设备取电困难，部署不仅消耗人力物力，增加建网成本，而且拖延建设时间。

随着PoE技术的出现及发展，PoE交换机、PoE供电模块（PoE供电器）在我国通信行业和安防行业得到广泛应用。

PoE产品可满足安全防护、建筑物管理、零售、娱乐和RFID（射频识别）等领域中的各种低功率及高效率应用需求。

PS1084选择插入最大8个以太网或快速以太网设备，或者混合接入最多8个基于IP 的802.3af /3at以太网供电（PoE）设备，能优化网络设备的安装和电源管理。

支持802.3af /3at标准，既能满足低功耗的15.4W的供电需求，又能满足高功耗30W的供电需求。

能让你轻松的部署无线接入点AP和网络摄像头，消除了电源插座的限制，并给予你所有PoE设备不间断的供电。

PS1084基于浏览器的交换机管理，8个百兆端口，2个千兆光电复用口，可扩展性强，应用灵活。

主要特征：8个支持PoE的RJ45端口，2个SFP+RJ45千兆端口(光电复用)；交换容量为5.6Gbps，支持4K MAC地址列表，支持RSTP快速生成树协议，最大支持4096个VLAN，完善的QoS策略，外观尺寸为285mmx 180mm x 44mm，重量小于小于0.8Kg，整机功耗120W；支持IEEE 802.3、IEEE 802.3u、IEEE 802.3z、IEEE 802.3ab、IEEE 802.3x、IEEE 802.1D、IEEE 802.1Q、IEEE 802.1p、IEEE 802.1x、IEEE 802.1W、SNMP、IGMP,以及IEEE802.3af/at供电标准；提供8个10/100M自适应以太网端口和2个千兆光电复合口,1-8口支持PoE功能；支持Auto-MDI/MDIX功能；传输距离达100m；支持通过5类以太网线对无线访问点(AP）和网络监控摄像头(surveillance cameras）供电；零配置特性电源是自动供给到自适应的设备。

PoE交换机选型及规格表如何选择合适的PoE交换机？采用PoE布线可以在很大程度上降低网络施工的难度，灵活布线，降低网络成本，在PoE交换机的选择上，可以参考以下标准：1、端口速率及端口数。

TP-LINK PoE交换机产品型号丰富，从4口到24口，百兆或者千兆以及光口个数不同都有相应的产品，客户可根据实际组网需求选择合适产品。

2、供电标准及最大供电参数。

不同AP支持的供电参数不一样，有IEEE 802.3at和IEEE 802.3af，在PoE交换机的选择上，应与AP支持的标准保持一致。

不同的PoE交换机最大供电功率不同，选择PoE交换机时也要考虑单个AP的最大功耗以及接入的AP 数，计算出总功耗对比PoE交换机的参数，看是否能满足要求。

3、端口隔离。

在PoE交换机上开启端口隔离可以在一定程度上避免某些终端对整个网络的影响，提高网络的可靠性，不同的PoE交换机对端口隔离的支持情况不一样，客户可根据需求进行选择。

4、网管功能。

支持网管功能的PoE交换机支持802.1Q VLAN，SNMP管理等功能，网络较复杂或者有VLAN需求的客户可选择网管型的PoE交换机。

PoE交换机规格表型号端口速率及端口数PoE供电参数是否支持端口隔离是否支持管理TL-SF1008P8口百兆PoE交换机，其中1-4口支持PoE供电IEEE802.3af，单端口供电功率可达15.4W，整机最大输出功率可达57WV4及以上版本支持不支持TL-SG1008PE8口千兆PoE交换机，8个端口全部支持PoE供电IEEE802.3at/af，单端口供电可达30W，总功率可达124W不支持不支持TL-SF1009P9口百兆PoE交换机，其中1-8口支持PoE供电IEEE802.3af，单端口供电功率可达15.4W，整机最大输出功率可达60W不支持不支持TL-SG1009PE9口千兆PoE交换机，其中1-8口支持IEEE802.3at/af，单端口供电可达30W，总功率可达支持不支持PoE供电123WTL-SL1218P16口百兆PoE交换机，16口都支持PoE供电，提供2个千兆口和2个千兆复用光口IEEE802.3at/af，单端口供电可达30W，总功率可达162W不支持不支持TL-SL1226P24口百兆PoE交换机，24口都支持PoE供电，提供2个千兆口和2个千兆复用光口IEEE802.3at/af，单端口供电可达30W，总功率可达160W不支持不支持TL-SL2218P16口百兆PoE交换机，16口都支持PoE供电，提供2个千兆口和2个千兆复用光口IEEE802.3at/af，单端口供电可达30W，总功率可达162W支持支持TL-SL2226P24口百兆PoE交换机，24口都支持PoE供电，提供2个千兆口和2个千兆复用光口IEEE802.3at/af，单端口供电可达30W，总功率可达160W支持支持TL-SG3424P24口千兆PoE交换机，24口都支持PoE供电，提供4个千兆复用光口IEEE802.3at/af，单端口供电可达30W，总功率可达320W支持支持。

PoE交换机供电的一些知识1，PoE的起源一些通信终端，比如电话机、摄像头、POS机等，需要电才能工作。

于是问题就产生了：如果通信终端将要安装在楼道、天花板等位置，常常会找不到给它们供电的电源插座。

如果对多个通信终端进行管理，就必须一个一个单独的管理，工作量很大，很不方便。

为此，科学家们开辟了一种简洁、易管理、集中的供电方式——PoE供电（Power over Ethernet）。

2，PoE的原理PoE供电就是通过以太网供电，这种方式仅凭借那根连接通信终端的网线就可完成为它们供电。

PoE提供的是典型的48V直流电，供电距离最长可达100m。

3，PoE的组成PoE供电系统中有三个角色：角色1——PoE电源模块：这个角色负责为角色3提供源源不断的电能；角色2——供电设备PSE（Power-sourcing Equipment）：这个角色负责“怎么样”去给角色3供电；角色3——受电设备PD（Powered Device）：这个角色负责享受前两个角色的服务。

那些通信终端就属于这种角色。

4，PoE网线线序说明很多江湖人士对网线的线序要求有疑问。

您一定晓得，网线一共有4对：1/2、3/4、5/6和7/8。

丰润达的交换机PoE供电时，1/2链接形成正极，3/6链接形成负极，为PD供电。

小编再给您补充点知识：丰润达交换机支持的是Alternative A供电模式。

1/2和3/6线对即传输数据，也传输电能。

由于DC直流电和数据频率互不干扰，所以可以在同一对线同时传输电流和数据。

10BASE-T、100BASE-TX接口使用1/2和3/6线对传输数据，1000BASE-T接口使用全部的4对线对传输数据。

5，输出电压和功率每个PoE接口输出电压是典型值是48V。

PoE接口可工作在802.3af和802.3at两种标准，工作在这两种标准仅仅是最大输出功率不同：PoE接口工作在802.3af标准时，最大输出15.4W的功率，PoE接口工作在802.3at标准时，最大输出30W的功率。

PoE交换机供电距离可以达多少米
PoE交换机虽好用，但也有弊端，供电传输距离不能过远，那么最大传输距离是多少？专注PoE交换机的丰润达做个简单说明。

以太网标准规定传输距离最远是100米，超过100米可能会发生数据延迟、丢包等现象。

因为信号在双绞线中传输时，彼此之间相互干扰，还回受到外界电磁波的干扰，
同时由于导线之间产生寄生电容和寄生电感的原因导致信号衰减和畸变，距离过长后
累积的信号衰减将不能保证信号稳定地传输。

所以以太网传输距离不超过100米。

也就是说PoE交换机采用标准网线供电传输距离最大100米，这主要是由数据信号的
传输距离决定的。

其实只要电路可以连同，单纯的电力是可以传输很远的，比如在100M的最大速率情
况下，网线大概就是能传输100米左右，在10M的网络情况下，传输距离可以延长到150米左右，但对网线的质量要求比较高。

数据信号的传输却是由网线来决定的，质
量好的网线自然可以传输得更远，普通的5类线数据信号传输距离大概是100米左右。

但在工程中为了保证施工质量，一般是取80米-90米左右，这也是为什么客户在选购PoE交换机时，会建议他尽量控制距离在80 米左右。

综上，PoE供电传输距离并不是PoE技术决定的，而是由网线决定。

两者都是交换机，看似相同，其实大不同，无论是外观还是功能。

1，不用电源插座，全身充满电PoE交换机就是除了能提供普通交换机所具有的传输功能，它本身还带有弱电，能给网线的另一端设备提供供电功能。

例如，有一台数字监控摄像机（需要供电才能正常工作），没有连接电源，而是通过网线连接到普通交换机上，这种情况下，摄像机是不工作的。

如果摄像机不连接电源，但是他的传输网线接到丰润达PoE交换机上的话，这台摄像机就能正常工作了。

2，不仅涵盖了PoE交换机的所有精华，还有了自身的突破。

PoE交换机端口支持输出功率达15.4/30W，符合IEEE802.3af/3at标准，通过网线供电的方式为标准的PoE终端设备供电，免去额外的电源布线。

丰润达科技推出的符合IEEE802.3at 标准的PoE交换机，端口输出功率可以达到30W。

3，方案合理，绝不浪费您的辛苦钱丰润达科技推出了管理型交换机，管理型的可以在不同时段根据您个人的需求来设定端口，可以通过人性化操作界面对每个PoE端口以及整个设备的供电情况进行简便管理，决不会让您花一份冤枉钱。

4，永不烧受电设备丰润达科技PoE交换机都是标准的，完全符合IEEE标准，它会检测连接的网络设备是否有PoE标准的受电端。

如果有就会供电，如果没有就不会供电，只提供数据传输，并且只为需要的设备集中供电绿色又节能，不会进行强制供电而烧坏设备。

而非标的则会烧坏电源。

5，防雷更安全丰润达科技产品增加了网络防雷模块，可以保证前端设备在雷雨天气的安全，网络线不超过100米，不容易形成感应电势而击坏摄像机的电子元器件。

在我看来，丰润达科技的PoE交换机不仅是普通交换机的一个升级和转型，更是一个突破和变革，未来产品不仅会应用在各行各业，还会深入千家万户，更受大众青睐，成为世界级品牌。
