poe供电交换机通过双绞线的那几根线传电

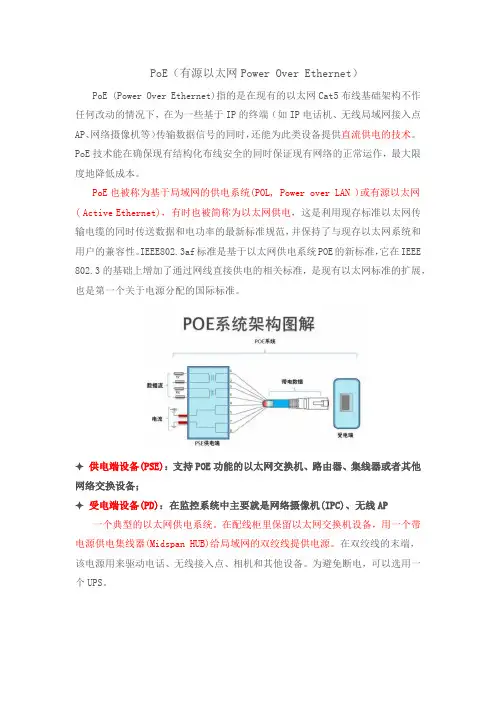

PoE（有源以太网Power Over Ethernet）PoE (Power Over Ethernet)指的是在现有的以太网Cat5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。

PoE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。

PoE也被称为基于局域网的供电系统(POL, Power over LAN )或有源以太网( Active Ethernet)，有时也被简称为以太网供电，这是利用现存标准以太网传输电缆的同时传送数据和电功率的最新标准规范，并保持了与现存以太网系统和用户的兼容性。

IEEE802.3af标准是基于以太网供电系统POE的新标准，它在IEEE 802.3的基础上增加了通过网线直接供电的相关标准，是现有以太网标准的扩展，也是第一个关于电源分配的国际标准。

✦供电端设备(PSE)：支持POE功能的以太网交换机、路由器、集线器或者其他网络交换设备；✦受电端设备(PD)：在监控系统中主要就是网络摄像机(IPC)、无线AP 一个典型的以太网供电系统。

在配线柜里保留以太网交换机设备，用一个带电源供电集线器(Midspan HUB)给局域网的双绞线提供电源。

在双绞线的末端，该电源用来驱动电话、无线接入点、相机和其他设备。

为避免断电，可以选用一个UPS。

IEEE802. 3af标准，它明确规定了远程系统中的电力检测和控制事项，并对路由器、交换机和集线器通过以太网电缆向IP电话、安全系统以及无线LAN接入点等设备供电的方式进行了规定。

➢ PoE供电原理：标准的五类网线有四对双绞线,但是在10M BASE-T和100M BASE-T中只用到其中的两对。

IEEE80 2.3af允许两种用法,应用空闲脚供电时,4、5脚连接为正极,7、8脚连接为负极。

应用数据脚供电时,将DC电源加在传输变压器的中点,不影响数据的传输。

POE网线供电技术及接线图详解POE （Power Over Ethernet）指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。

POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。

PoE也被称为基于局域网的供电系统（PoL， Power over LAN ）或有源以太网（ Active Ethernet），有时也被简称为以太网供电，这是利用现存标准以太网传输电缆的同时传送数据和电功率的最新标准规范，并保持了与现存以太网系统和用户的兼容性。

IEEE 802.3af标准是基于以太网供电系统POE的新标准，它在IEEE 802.3的基础上增加了通过网线直接供电的相关标准，是现有以太网标准的扩展，也是第一个关于电源分配的国际标准。

IEEE在1999年开始制定该标准，最早参与的厂商有3Com，Intel， PowerDsine， Nortel， Mitel和National Semiconductor。

但是，该标准的缺点一直制约着市场的扩大。

直到2003年6月，IEEE 批准了802. 3af标准，它明确规定了远程系统中的电力检测和控制事项，并对路由器、交换机和集线器通过以太网电缆向IP电话、安全系统以及无线LAN接入点等设备供电的方式进行了规定。

IEEE 802.3af 的发展包含了许多公司专家的努力，这也使得该标准可以在各方面得到检验。

POE网线供电技术POE （Power Over Ethernet）指的是在现有的以太网Cat.5布线基础架构不作做何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。

POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。

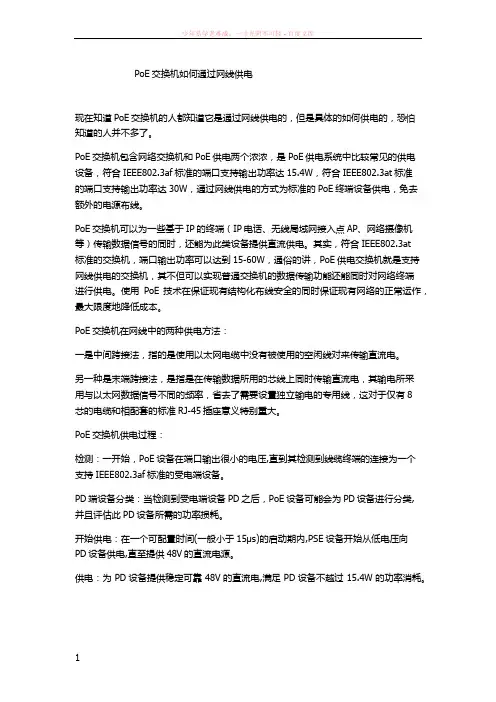

PoE交换机如何通过网线供电现在知道PoE交换机的人都知道它是通过网线供电的，但是具体的如何供电的，恐怕知道的人并不多了。

PoE交换机包含网络交换机和PoE供电两个浓浓，是PoE供电系统中比较常见的供电设备，符合IEEE802.3af标准的端口支持输出功率达15.4W，符合IEEE802.3at标准的端口支持输出功率达30W，通过网线供电的方式为标准的PoE终端设备供电，免去额外的电源布线。

PoE交换机可以为一些基于IP的终端（IP电话、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电。

其实，符合IEEE802.3at标准的交换机，端口输出功率可以达到15-60W，通俗的讲，PoE供电交换机就是支持网线供电的交换机，其不但可以实现普通交换机的数据传输功能还能同时对网络终端进行供电。

使用PoE技术在保证现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。

PoE交换机在网线中的两种供电方法：一是中间跨接法，指的是使用以太网电缆中没有被使用的空闲线对来传输直流电。

另一种是末端跨接法，是指是在传输数据所用的芯线上同时传输直流电，其输电所采用与以太网数据信号不同的频率，省去了需要设置独立输电的专用线，这对于仅有8芯的电缆和相配套的标准RJ-45插座意义特别重大。

PoE交换机供电过程：检测：一开始，PoE设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE802.3af标准的受电端设备。

PD端设备分类：当检测到受电端设备PD之后，PoE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。

开始供电：在一个可配置时间(一般小于15μs)的启动期内,PSE设备开始从低电压向PD设备供电,直至提供48V的直流电源。

供电：为PD设备提供稳定可靠48V的直流电,满足PD设备不越过15.4W的功率消耗。

断电：若PD设备从网络上断开时,PSE就会快速地(一般在300～400ms之内)停止为PD设备供电,并重复检测过程以检测线缆的终端是否连接PD设备。

P O E供电原理详解The Standardization Office was revised on the afternoon of December 13, 2020POE 供电设备原理详解标准的五类网线有四对双绞线但是在10M BASE-T和100M BASE-T中只用到其中的两对。

IEEE80 允许两种用法：1.应用空闲脚供电时4、5脚连接为正极，7、8脚连接为负极。

下图为利用空闲线（4,5,7,8）传递48V的电源。

2.利用信号线（1,2,3,6）同时传递数据信号和48V的电源。

应用数据脚供电时,将DC电源加在传输变压器的中点,在这种方式下线对1、2和线对3、6可以为任意极性。

传输数据所用的芯线上同时传输直流电,其输电采用与以太网数据信号不同的频率，不影响数据的传输。

标准不允许同时应用以上两种情况。

电源提供设备PSE只能提供一种用法,但是电源应用设备PD必须能够同时适应两种情况。

该标准规定供电电源通常是48V、13W的。

PD设备提供48V到低电压的转换是较容易的,但同时应有1500V的绝缘安全电压。

下面谈一下1000M BASE-T POE 供电系统图3 RJ-45插座示意图图4 供电电路分解细化1000M BASE-T POE 供电系统 4个线序对均传输数据，故无空闲对，均采用数据对供电,图4左图，1脚和2脚、3脚和6脚通过网络变压器进行电压、信号的分频、分离出来的电压连接到桥式整流进行整流供电，如图5图5 后段整流电路以上讨论的是POE adapter 供电模式，典型的POE adapter 如下图图6 POE adapter另一种是通过POE供电交换机供电图7 POE 供电交换机POE 交换机供电示意图PHY (网络物理层)主处理器PD接口控制器DC/DC 转换器PHY (网络物理层)主处理器PSE控制器（每芯片管理一到八个端口）48V电源以太网交换机/集线器（Power Sourcing Equipment）RJ-45开关CAT 5线缆GND 48V Tx Rx Tx Rx 48V 48V 注：Endspan设备的供电通道Midspan设备的供电通道信号线对备用线对受电设备（Powered Device）1364578212364578协商供电当在一个网络中布置PSE供电端设备时,POE以太网供电工作过程如下所示。

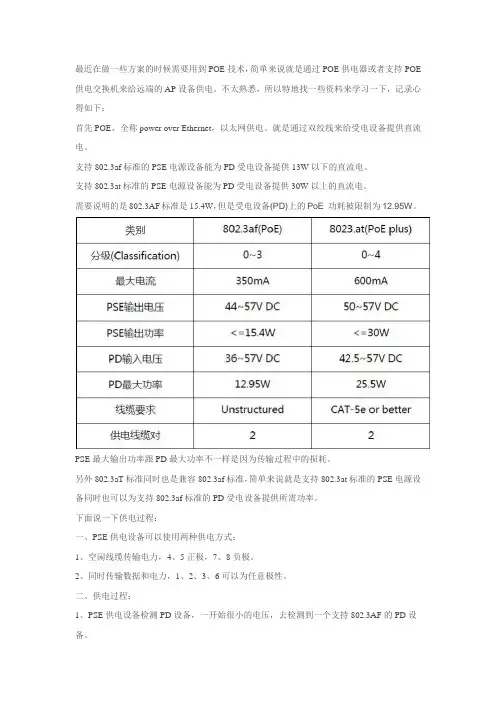

最近在做一些方案的时候需要用到POE技术，简单来说就是通过POE供电器或者支持POE 供电交换机来给远端的AP设备供电。

不太熟悉，所以特地找一些资料来学习一下，记录心得如下：首先POE，全称power over Ethernet，以太网供电。

就是通过双绞线来给受电设备提供直流电。

支持802.3af标准的PSE电源设备能为PD受电设备提供13W以下的直流电。

支持802.3at标准的PSE电源设备能为PD受电设备提供30W以上的直流电。

需要说明的是802.3AF标准是15.4W，但是受电设备(PD)上的PoE 功耗被限制为12.95W。

PSE最大输出功率跟PD最大功率不一样是因为传输过程中的损耗。

另外802.3aT标准同时也是兼容802.3af标准，简单来说就是支持802.3at标准的PSE电源设备同时也可以为支持802.3af标准的PD受电设备提供所需功率。

下面说一下供电过程：一、PSE供电设备可以使用两种供电方式：1、空闲线缆传输电力，4、5正极，7、8负极。

2、同时传输数据和电力，1、2、3、6可以为任意极性。

二、供电过程：1、PSE供电设备检测PD设备，一开始很小的电压，去检测到一个支持802.3AF的PD设备。

2、PD设备分级，评估此PD设备的功耗，即所需的最大功率。

3、开始供电，从低电压逐步增加至48V4、供电，正常供电。

5、断电，当拔掉PD设备时，停止供电。

最后是主要应用：1、802.3af标准提供13W以下的功率，主要应用在网络电话（3-7W）、WLAN接入点（8-12W）等。

2、802.3at标准提供30W以上的功率，主要应用在视频网络电话（10－20W）、PTZ视频监控系统(20W)、WiMAX和802.11n接取器(8～45W)、个人电脑（30W+）等，同时兼容802.3AF标准的PD设备。

同时值的指出的是受电端一般都是同时支持两种供电方式。

即不管交换机是1236或者4578，都是可以用使用的。

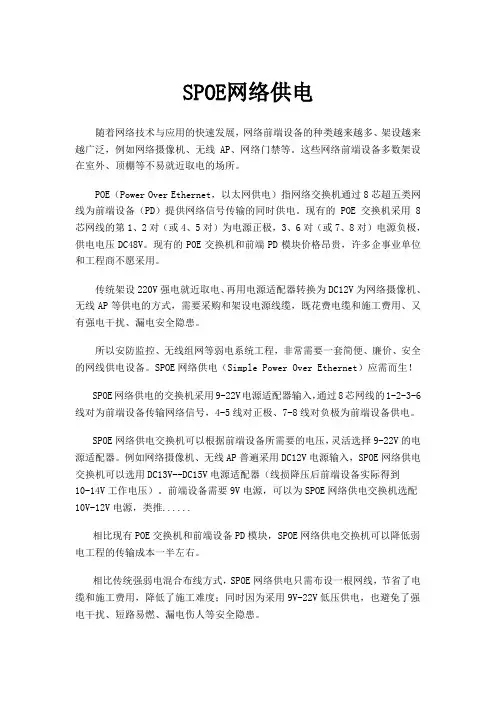

SPOE网络供电随着网络技术与应用的快速发展，网络前端设备的种类越来越多、架设越来越广泛，例如网络摄像机、无线AP、网络门禁等。

这些网络前端设备多数架设在室外、顶棚等不易就近取电的场所。

POE（Power Over Ethernet，以太网供电）指网络交换机通过8芯超五类网线为前端设备（PD）提供网络信号传输的同时供电。

现有的POE交换机采用8芯网线的第1、2对（或4、5对）为电源正极，3、6对（或7、8对）电源负极，供电电压DC48V。

现有的POE交换机和前端PD模块价格昂贵，许多企事业单位和工程商不愿采用。

传统架设220V强电就近取电、再用电源适配器转换为DC12V为网络摄像机、无线AP等供电的方式，需要采购和架设电源线缆，既花费电缆和施工费用、又有强电干扰、漏电安全隐患。

所以安防监控、无线组网等弱电系统工程，非常需要一套简便、廉价、安全的网线供电设备。

SPOE网络供电（Simple Power Over Ethernet）应需而生！SPOE网络供电的交换机采用9-22V电源适配器输入，通过8芯网线的1-2-3-6线对为前端设备传输网络信号，4-5线对正极、7-8线对负极为前端设备供电。

SPOE网络供电交换机可以根据前端设备所需要的电压，灵活选择9-22V的电源适配器。

例如网络摄像机、无线AP普遍采用DC12V电源输入，SPOE网络供电交换机可以选用DC13V--DC15V电源适配器（线损降压后前端设备实际得到10-14V工作电压）。

前端设备需要9V电源，可以为SPOE网络供电交换机选配10V-12V电源，类推......相比现有POE交换机和前端设备PD模块，SPOE网络供电交换机可以降低弱电工程的传输成本一半左右。

相比传统强弱电混合布线方式，SPOE网络供电只需布设一根网线，节省了电缆和施工费用，降低了施工难度；同时因为采用9V-22V低压供电，也避免了强电干扰、短路易燃、漏电伤人等安全隐患。

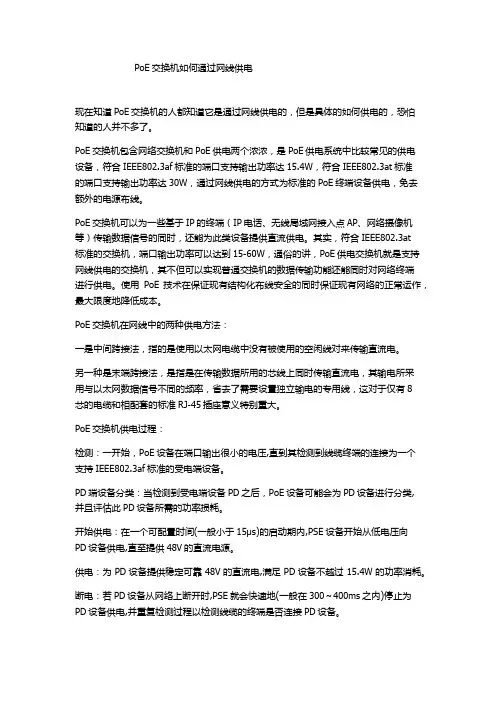

PoE交换机如何通过网线供电现在知道PoE交换机的人都知道它是通过网线供电的，但是具体的如何供电的，恐怕知道的人并不多了。

PoE交换机包含网络交换机和PoE供电两个浓浓，是PoE供电系统中比较常见的供电设备，符合IEEE802.3af标准的端口支持输出功率达15.4W，符合IEEE802.3at标准的端口支持输出功率达30W，通过网线供电的方式为标准的PoE终端设备供电，免去额外的电源布线。

PoE交换机可以为一些基于IP的终端（IP电话、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电。

其实，符合IEEE802.3at标准的交换机，端口输出功率可以达到15-60W，通俗的讲，PoE供电交换机就是支持网线供电的交换机，其不但可以实现普通交换机的数据传输功能还能同时对网络终端进行供电。

使用PoE技术在保证现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。

PoE交换机在网线中的两种供电方法：一是中间跨接法，指的是使用以太网电缆中没有被使用的空闲线对来传输直流电。

另一种是末端跨接法，是指是在传输数据所用的芯线上同时传输直流电，其输电所采用与以太网数据信号不同的频率，省去了需要设置独立输电的专用线，这对于仅有8芯的电缆和相配套的标准RJ-45插座意义特别重大。

PoE交换机供电过程：检测：一开始，PoE设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE802.3af标准的受电端设备。

PD端设备分类：当检测到受电端设备PD之后，PoE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。

开始供电：在一个可配置时间(一般小于15μs)的启动期内,PSE设备开始从低电压向PD设备供电,直至提供48V的直流电源。

供电：为PD设备提供稳定可靠48V的直流电,满足PD设备不越过15.4W的功率消耗。

断电：若PD设备从网络上断开时,PSE就会快速地(一般在300～400ms之内)停止为PD设备供电,并重复检测过程以检测线缆的终端是否连接PD设备。

‘AVUA vvA 7一飞</fL_百兆P0E 「2 3Q 綾序传输数据.空闲对化7届供电模式P0供电设备原理详解标准的五类网线有四对双绞线但是在 10M BASE-T 和100M BASE-T 中只用到其中的两对。

IEEE80 2.3af 允许两种用法：1.应用空闲脚供电时4、5脚连接为正极，7、8脚连接为负极。

下图为利用空闲线（4,5,7,8）传递48V 的电源。

POE 系统架构图解POES 统PSE 供电rx»据流-二%带电数S受电端亍 *2.利用信号线（123,6）同时传递数据信号和 48V 的电源。

应用数据脚供电时，将DC 电源 加在传输变压器的中点，在这种方式下线对1、2和线对3、6可以为任意极性。

传输数据 所用的芯线上同时传输直流电，其输电采用与以太网数据信号不同的频率，不影响数据的传 输。

PDF 面谈一下1000M BASE-T PO 供电系统b 7 6 5 d 3 2 I■ nunrPAI \ r'Ai / I 说t侦I空阳对If4av&3 供电时as 对DC/OC标准不允许同时应用以上两种情况。

备PD 必须能够同时适应两种情况。

供48V 到低电压的转换是较容易的 电源提供设备 该标准规定供电电源通常是 ，但同时应有1500V 的绝缘安全电压。

PSE 只能提供一种用法，但是电源应用设 48V 、13W 的。

PD 设备提 +卜3aPitf 3rP*r 2 1 Pdtf 11 Pair 4 A UIl1Rjis 水A头87651321超五类四对线缆图3 RJ-45插座示意图— ■"1 -1-- a1 1' H ■J_ 1 1 X» f:专「1(r '卜1I- H •ri1. flffi 3. m 3”门菲4.匕a礼n 鶴: s.粽*.L_.-L. b-- k铠，A % / 八I 1 >'Y .1■ ' - hr/n■ • c\, ■' "■tX儿1 -7d ■■.»畀J \'■,,<八■r<1 VJ 1 yJrt \訓LrXIl >ir=■■'ll ，.!' ”戶 -jiPOE 12POEjePOE K 电设备 1,2 3 6线序供电D 受怵端网络銮压器 (t rans foraer)*11/V\A 八 'zvva'J V 八P0E_7aPD受体端H 络变压器 (t rans foraej)图4供电电路分解细化1000M BASE-T PO 麒电系统4个线序对均传输数据，故无空闲对， 均采用数据对供电 周 4左图，1脚和2脚、3脚和6脚通过网络变压器进行电压、信号的分频、分离出来的电 压连接到桥式整流进行整流供电，如图 5图5后段整流电路T1r y,\ r_^ 河/VWV J '丁 m •一」車 片丿广广二-厂t !=J1*POE 供电设备人啾序供电以上讨论的是POE adapter 供电模式，典型的 POE ada pter 如下图POE 交换机供电示意图上层网络的黝据揍人'♦将耒自上层阿络的叛掘混合电死N 后，以阿线的形式对外供电并同时传输网緡数据哗朋齡5K 計POE ada pter■)1玄电源输入LA4 POE另一种是通过POE 供电交换机供电图7 POE 供电交换机以太网交换机/集线器受电设备Mids pan设备的供电通道以太网交换机/集线器受电设备POE棋电过程协商供电当在一个网络中布置PSE供电端设备时，POE以太网供电工作过程如下所示。

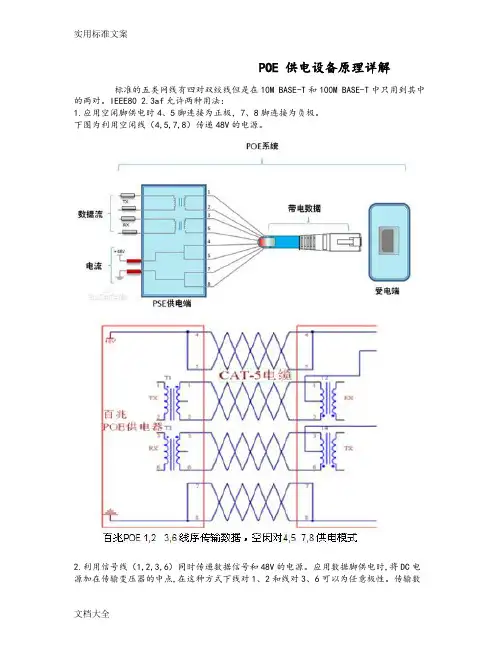

POE 供电设备原理详解标准的五类网线有四对双绞线但是在10M BASE-T和100M BASE-T中只用到其中的两对。

IEEE80 2.3af允许两种用法：1.应用空闲脚供电时4、5脚连接为正极，7、8脚连接为负极。

下图为利用空闲线（4,5,7,8）传递48V的电源。

2.利用信号线（1,2,3,6）同时传递数据信号和48V的电源。

应用数据脚供电时,将DC电源加在传输变压器的中点,在这种方式下线对1、2和线对3、6可以为任意极性。

传输数据所用的芯线上同时传输直流电,其输电采用与以太网数据信号不同的频率，不影响数据的传输。

标准不允许同时应用以上两种情况。

电源提供设备PSE只能提供一种用法,但是电源应用设备PD必须能够同时适应两种情况。

该标准规定供电电源通常是48V、13W的。

PD设备提供48V到低电压的转换是较容易的,但同时应有1500V的绝缘安全电压。

下面谈一下1000M BASE-T POE 供电系统图3 RJ-45插座示意图图4 供电电路分解细化1000M BASE-T POE 供电系统 4个线序对均传输数据，故无空闲对，均采用数据对供电,图4左图，1脚和2脚、3脚和6脚通过网络变压器进行电压、信号的分频、分离出来的电压连接到桥式整流进行整流供电，如图5图5 后段整流电路以上讨论的是POE adapter 供电模式，典型的POE adapter 如下图图6 POE adapter另一种是通过POE供电交换机供电图7 POE供电交换机POE 交换机供电示意图受电设备以太网交换机/集线器协商供电当在一个网络中布置PSE供电端设备时,POE以太网供电工作过程如下所示。

1. 检测：一开始,PSE设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE802.3af标准的受电端设备。

2.PD端设备分类：当检测到受电端设备PD之后,PSE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。

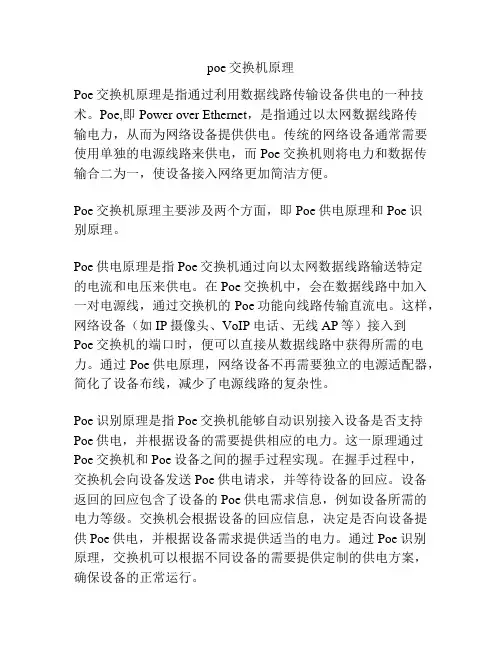

poe交换机原理Poe交换机原理是指通过利用数据线路传输设备供电的一种技术。

Poe,即Power over Ethernet，是指通过以太网数据线路传输电力，从而为网络设备提供供电。

传统的网络设备通常需要使用单独的电源线路来供电，而Poe交换机则将电力和数据传输合二为一，使设备接入网络更加简洁方便。

Poe交换机原理主要涉及两个方面，即Poe供电原理和Poe识别原理。

Poe供电原理是指Poe交换机通过向以太网数据线路输送特定的电流和电压来供电。

在Poe交换机中，会在数据线路中加入一对电源线，通过交换机的Poe功能向线路传输直流电。

这样，网络设备（如IP摄像头、VoIP电话、无线AP等）接入到Poe交换机的端口时，便可以直接从数据线路中获得所需的电力。

通过Poe供电原理，网络设备不再需要独立的电源适配器，简化了设备布线，减少了电源线路的复杂性。

Poe识别原理是指Poe交换机能够自动识别接入设备是否支持Poe供电，并根据设备的需要提供相应的电力。

这一原理通过Poe交换机和Poe设备之间的握手过程实现。

在握手过程中，交换机会向设备发送Poe供电请求，并等待设备的回应。

设备返回的回应包含了设备的Poe供电需求信息，例如设备所需的电力等级。

交换机会根据设备的回应信息，决定是否向设备提供Poe供电，并根据设备需求提供适当的电力。

通过Poe识别原理，交换机可以根据不同设备的需要提供定制的供电方案，确保设备的正常运行。

总的来说，Poe交换机原理通过将电力和数据传输集成在同一条以太网数据线路上，实现了对网络设备的供电。

这种技术简化了设备布线，减少了电源线路的复杂性，提高了网络设备的灵活性和可靠性。

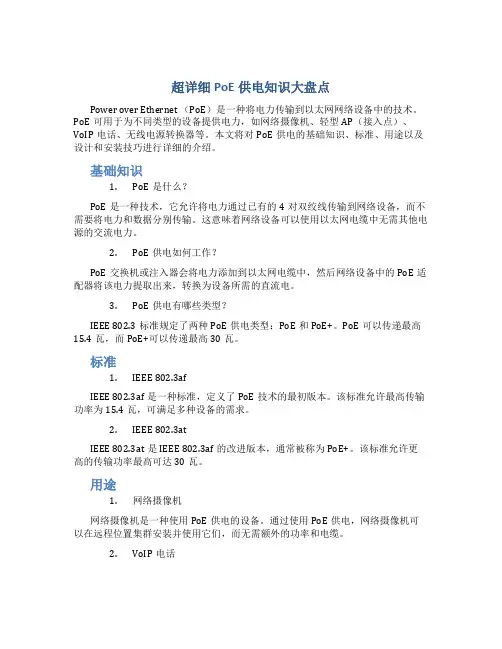

超详细PoE供电知识大盘点Power over Ethernet （PoE）是一种将电力传输到以太网网络设备中的技术。

PoE可用于为不同类型的设备提供电力，如网络摄像机、轻型AP（接入点）、VoIP电话、无线电源转换器等。

本文将对PoE供电的基础知识、标准、用途以及设计和安装技巧进行详细的介绍。

基础知识1.PoE是什么？PoE是一种技术，它允许将电力通过已有的4对双绞线传输到网络设备，而不需要将电力和数据分别传输。

这意味着网络设备可以使用以太网电缆中无需其他电源的交流电力。

2.PoE供电如何工作？PoE交换机或注入器会将电力添加到以太网电缆中，然后网络设备中的PoE适配器将该电力提取出来，转换为设备所需的直流电。

3.PoE供电有哪些类型？IEEE 802.3标准规定了两种PoE供电类型：PoE和PoE+。

PoE可以传递最高15.4瓦，而PoE+可以传递最高30瓦。

标准1.IEEE 802.3afIEEE 802.3af是一种标准，定义了PoE技术的最初版本。

该标准允许最高传输功率为15.4瓦，可满足多种设备的需求。

2.IEEE 802.3atIEEE 802.3at是IEEE 802.3af的改进版本，通常被称为PoE+。

该标准允许更高的传输功率最高可达30瓦。

用途1.网络摄像机网络摄像机是一种使用PoE供电的设备。

通过使用PoE供电，网络摄像机可以在远程位置集群安装并使用它们，而无需额外的功率和电缆。

2.VoIP电话VoIP电话是通过互联网进行语音通信的电话系统。

这些电话通常与计算机或服务器通信，并且可以使用PoE供电来提供信号和电力。

3.无线接入点无线接入点（AP）与计算机联网的设备，能够与其它设备共享网络访问权限，通过PoE供电可以方便地在没有墙壁插座的地方安装。

设计和安装技巧1.对于PoE供电电缆，应避免使用弯曲或铺设过于复杂的电缆。

使用错误的电缆类型会影响性能、造成电磁干扰并可能导致电缆过热。

双绞线8根线的作用作者：安农大网络工程程旭RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹槽，简称“8p”（Position，位置）。

凹槽内的金属触点共有8个，简称“8 C”（Contact，触点），因此业界对此有“8P8C”的别称。

事实上10M以太网的网线只使用1、2、3、6编号的芯线传递数据，即1、2用于发送，3、6用于接收，按颜色来说：橙白、橙两条用于发送；绿白、绿两条用于接收；4、5，7、8是双向线。

100M和1000M网卡需要使用四对线，即8根芯线全部用于传递数据。

由于10M网卡能够使用按100M方式制作的网线；而且双绞线又提供有四对线，所以日常生活中不再区分，10M网卡一般也按100M方式制作网线。

另外，根据网线两端连接网络设备的不同，网线又分为直通线（平行线）和交叉线两种。

直通线（平行线）就是按前面介绍的568A标准或568B标准制作的网线。

而交叉线的线序在直通线的基础上做了一点改变：就是在线缆的一端把1和3对调，2和6对调。

即交叉线的一端保持原样（直通线序）不变，在另一端把1和3对调，2和6对调。

交叉线两端的线序如下：一端(不变) 另一端(对调两根)橙白 1 3 绿白橙 2 6 绿绿白 3 1 橙白蓝 4 4 蓝蓝白 5 5 蓝白绿 6 2 橙棕白7 7 棕白棕8 8 棕在实践中，一般可以这么理解：1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接；2、路由器和PC属于DTE类型设备，交换机和HUB属于DCE类型设备；3、RJ45网络接头做法一般有568A和568B两种标准做法，按同一标准即直通线，不同标准即交叉线。

不管如何接线，最后完成后用RJ-45测线仪测试时，8个指示灯都应依次闪烁。

T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

POWER OVER ETHERNET概述POWER OVER ETHERNET简称PoE，是一个可以在以太网中通过双绞线来传输电力到受电设备上的技术。

透过这项技术，我们可以供电给网络电话、无线设备、网络摄影机、集线器、嵌入式电脑……等等不方便另外架设电源线的装置。

这项技术常常被跟同样也是在同一条电缆上接收电源与资料的传统电话网络来对照。

POE不需要更改以太网路的缆线架构即可运作。

IEEE 802.3-2005 (通常称为 IEEE 802.3af)标准在Cat. 3或Cat. 5的缆线中的两对双绞线上提供36-57伏特直流电源，通常是48伏特,10-400电流毫安、最大功率15.4瓦特的直流电。

计算传输损失后，只有约 12.95 瓦特可供使用，而大多数的交换式电源供应器将会浪费 10-20% 的可用电能。

一种“phantom power”的技术可以使输电线缆携带数据，它不止是支持10BASE-T，100BASE-T，也可以用于1000BASE-T。

因为以太网规定在双绞线线上传输偶合的差分数据信号，只需要在两端加上中抽头转换器就可以实现直流供电和连接加载。

因为直流电源具有极性的特点，电流的极性可能被交叉线转换。

所以要求受电设备必须检查线缆4,5、7,8或1,2、3,6。

缩写：PSE：power sourcing equipment 供电设备PD： powered device 受电设备工作模式：模式 A：模式 A包含两种互斥的配置（MDI,MDI-X），线缆1,2作为回路的一边，线缆3,6作为回路的另一边。

这两对线缆同时承担电能的输送和数据的传输。

这种模式允许冗余线缆的存在和RX/TX的自动检测。

模式 B：模式 B使用线缆4,5和7,8作为环路。

这两对线缆只承担电能的输送。

这种模式使用了10BASE-T和100BASE-T的冗余线缆。

由供电设备检测模式 A/B。

与受电设备无关。

受电设备通过在线缆之间的25KΩ电阻标示自己是一个兼容标准的受电设备，供电设备通过检测阻抗的高低决定是否供电，以此保护非802.3af的设备。

POE网线供电技术及接线图详解POE （Power Over Ethernet）指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。

POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。

PoE也被称为基于局域网的供电系统（PoL， Power over LAN ）或有源以太网（ AcTIve Ethernet），有时也被简称为以太网供电，这是利用现存标准以太网传输电缆的同时传送数据和电功率的最新标准规范，并保持了与现存以太网系统和用户的兼容性。

IEEE 802.3af标准是基于以太网供电系统POE的新标准，它在IEEE 802.3的基础上增加了通过网线直接供电的相关标准，是现有以太网标准的扩展，也是第一个关于电源分配的国际标准。

IEEE在1999年开始制定该标准，最早参与的厂商有3Com，Intel， PowerDsine， Nortel， Mitel和NaTIonal Semiconductor。

但是，该标准的缺点一直制约着市场的扩大。

直到2003年6月，IEEE 批准了802. 3af标准，它明确规定了远程系统中的电力检测和控制事项，并对路由器、交换机和集线器通过以太网电缆向IP电话、安全系统以及无线LAN接入点等设备供电的方式进行了规定。

IEEE 802.3af 的发展包含了许多公司专家的努力，这也使得该标准可以在各方面得到检验。

POE网线供电技术POE （Power Over Ethernet）指的是在现有的以太网Cat.5布线基础架构不作做何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。

POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。

监控POE供电模式主要有四种方式POE供电POE供电主要有以下四种方式：1、交换机和终端都支持POE这种方法PoE交换机直接通过网线接到支持PoE供电的无线AP 和网络摄像机上，这种方法最简单，但也需要注意如下两点：1、确定PoE交换机以及无线AP或者网络摄像机是否是标准的PoE设备2、要仔细确认购买的网线的规格，网线质量很关键，质量不好的网线会导致AP或者IPC无法受电或者不断重启。

2、交换机支持POE，终端不支持POE这种方案PoE交换机出来接PoE分离器，PoE分离器将电源分离成数据信号和电力，有两根输出线，一根是电力输出线，一根是网络数据信号输出线即普通网线。

电力输出有5V/9/12V等，可以匹配各种DC输入的非PoE受电终端，支持IEEE 802.3af/802.3at标准。

数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。

3、交换机不支持POE，终端支持POE这种方案交换机出来接PoE供电器，PoE供电器将电力加到网线上之后传输给终端。

这种方案利于扩展原有的布线网络，对原有网络没有影响。

4、交换机和终端都不支持POE这种方案交换机出来接PoE供电器，再接PoE分离器，最后传输给终端。

方案三和方案四适合于传统网络的改造，即原来的交换机不支持PoE供电，但是又想利用PoE供电好处的场合。

poe供电器的连接方式那实际应用时，网线应该怎么接呢，很多朋友对POE供电技术有所了解，知道1 2 3 6或者4 5 7 8等供电线序问题，所以怕万一接错，导致设备烧毁等严重后果。

POE供电标准对POE交换机、POE供电模块(POE供电器)等PSE 设备的要求是只要支持1 2 3 6 和4 5 7 8供电线序的其中一种即可，当然最新的802.3at 4pair标准需要两种都同时支持。

而对POE受电设备的要求是必须同时支持两种供电方式。

独立供电与集中供电如何选择独立供电与集中供电如何选择独立供电与集中供电模式的优缺点大致如上，具体怎么选择，要视实际安装环境及客户要求而定。

PoE交换机也称PoE供电交换机，是指在传统交换机的基础上添加PoE供电电路，以使得网口能够输出电力的交换机。

PoE交换机按照端口数量可分为4口PoE交换机、8口PoE交换机、16口PoE交换机、24口PoE交换机、48口PoE交换机等。

丰润达PoE交换机从4口到24口均有，包括大功率的、网管型的，种类齐全，最近还推出了48口万兆以太网交换机，产品性价比极高。

PoE交换机的数据转发部分原理和普通交换机完全一致，这里就不做介绍，这里只简要减少供电部分的原理。

PoE交换机供电原理众所周知，普通网线是由8根细小的铜线组成的，而且两根绕在一起，共有4对线。

按照双绞线的制作标准(EIA/TIA 568A和EIA/TIA 568B)必须保证1、2绕在一起，3、6绕在一起，4、5绕在一起，7、8绕在一起。

但是在10M BASE-T和100M BASE-T网络中传输数据信号时只用到其中的两对(即12、36)，于是另外两对线就可以用来传输电力。

也有直接使用数据线对来传输电力的，直流电源和数据根据不同的频率在信号线对上进行传输，所以数据和直流电源之间不会互相干扰。

PoE供电标准允许上述两种用法，应用空闲脚供电时，4、5脚连接为正极，7、8脚连接为负极。

应用数据脚供电时，将DC电源加在传输变压器的中点，不影响数据的传输。

在这种方式下线对1、2和线对3、6可以为任意极性。

DC电源一般为48V，之所以是48V是因为考虑到网线上的压降，如果电压太小，达到对端时电压可能不够，导致设备不能启动。

使用45、78的接线方式称之为中间跨接法，使用12、36的接线方式称之为末端跨接法。

千兆网络因为8根线都用于传输数据信号，因此也就无所谓空闲脚和数据脚之分，即可以45、78方式供电，也可以12、36方式供电。

PoE交换机工作原理（以802.3af标准为例）当在一个网络中布置PoE交换机时，PoE交换机工作过程如下：检测：一开始，PoE交换机在端口输出很小的电压(2.7V-10.1v)，直到其检测到网线终端的连接为一个支持IEEE802.3af的受电端设备(检测到一个25K欧姆的特性电阻即视为检测完成)。

POE供电交换机技术分析及工作过程详解PoE供电是指在以太网中透过双绞线来将电力传输到设备的技术，它无需改动现有的以太网布线基础架构，在为一些基于IP的终端传输数据信号的同时，还能为此类设备提供直流供电。

透过这项技术，可以供电给网路电话、无线、网路摄影机、集线器、电脑等等不方便另外架设电源线的装置。

以上工作过程只出现标准的PoE交换机中，如果是非标准的PoE交换机会直接供电，也就是常说的强制供电，存在烧坏前端设备的可能性，建议谨慎选购。

PoE交换机相比传统的交换机，具有PoE功能，通过网线直接供电，大大简化布线并降低成本，被很多人士喜爱。

使用比较热门的PoE交换机很多，例如飞畅科技的PoE交换机，杭州飞畅专注PoE近20年，PoE交换机均为标准技术过硬，专业防雷，可靠性高，被广泛运用。

无线AP、IP电话及网络摄像头等终端设备通常数量众多、位置特殊、取电困难，其实施部署不仅消耗人力物力，增加建网成本，而且拖延了建设时间。

PoE技术则通过远程供电的方法，消除了在每一台终端设备上都安装单独的电源设备的问题，使得不必在使用现场为设备部署单独的电源系统，能够极大地减少部署终端设备的布线和管理成本，推动了相关领域的发展和业务的开展。

PoE交换机供电工作过程：当在一个网络中布置PSE供电端设备时，PoE以太网供电工作过程如下所示：1.检测：一开始，PSE设备在端口输出很小的电压，直到其检测到线缆终端的连接为一个支持IEEE 802.3af标准的受电端设备。

2.PD端设备分类：当检测到受电端设备PD之后，PSE设备可能会为PD设备进行分类，并且评估此PD设备所需的功率损耗。

3.开始供电：在一个可配置时间(一般小于15μs)的启动期内，PSE 设备开始从低电压向PD设备供电，直至提供48V的直流电源。

4.供电：为PD设备提供稳定可靠48V的直流电，满足PD设备不越过 15.4W的功率消耗。

5.断电：若PD设备从网络上断开时，PSE就会快速地(一般在300～400ms之内)停止为PD设备供电，并重复检测过程以检测线缆的终端是否连接PD设备。

poe交换机工作原理
POE（Power over Ethernet）交换机是一种能够通过网络线缆
为连接的设备提供电力的交换机。

其工作原理如下：
1. POE交换机会通过网络线缆传输电力和数据信号。

一般而言，POE交换机会根据设备的需求，确定传输的电力和数据
的速率。

2. POE交换机会发送一个电力供应的请求信号到连接的设备。

设备会发送一个电力需求的响应信号给POE交换机。

3. POE交换机会检测设备的电力需求，并根据设备的类型和
需求，决定发送多少电力给设备。

4. 在确定供电电力后，POE交换机会将设备的电力供应与数
据信号进行分离，并通过网络线缆分别传输到设备。

5. 设备接收到电力供应后，可以使用这部分电力进行工作或充电，同时也可以接收和发送数据信号。

总的来说，POE交换机通过将电力和数据信号通过网络线缆
传输，为设备提供电力，并实现数据的传输。

这样可以简化设备的安装和管理，并提高网络的灵活性和可用性。
