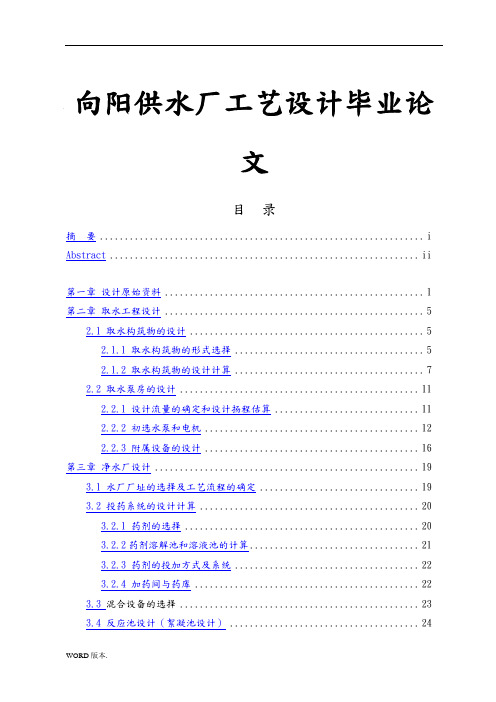

向阳供水厂工艺设计毕业论文目录摘要 (i)Abstract (ii)第一章设计原始资料 (1)第二章取水工程设计 (5)2.1 取水构筑物的设计 (5)2.1.1 取水构筑物的形式选择 (5)2.1.2 取水构筑物的设计计算 (7)2.2 取水泵房的设计 (11)2.2.1 设计流量的确定和设计扬程估算 (11)2.2.2 初选水泵和电机 (12)2.2.3 附属设备的设计 (16)第三章净水厂设计 (19)3.1 水厂厂址的选择及工艺流程的确定 (19)3.2 投药系统的设计计算 (20)3.2.1 药剂的选择 (20)3.2.2药剂溶解池和溶液池的计算 (21)3.2.3 药剂的投加方式及系统 (22)3.2.4 加药间与药库 (22)3.3 混合设备的选择 (23)3.4 反应池设计（絮凝池设计） (24)3.4.1 反应池类型的选择 (24)3.4.2 有关网格反应池 (25)3.4.3 网格反应池的设计计算 (26)3.5 沉淀池的设计 (29)3.5.1 沉淀池类型的选择 (29)3.5.2 侧向流斜板浮沉池的设计概述 (31)3.5.3侧向流斜板浮沉池的设计计算 (31)3.6 滤池的设计 (35)3.6.1 滤池池型的选择 (35)3.6.2 滤池的设计计算 (36)3.7 清水池的设计计算 (46)3.7.1 清水池的具体设计计算 (46)3.7.2 清水池附属设备 (48)3.8 吸水井的设计 (48)3.9 消毒系统的设置 (49)3.9.1 目的和方法的选择及设计要求 (49)3.9.2 投加量计算及设备选择 (50)3.10 净水厂的平面及高程布置 (51)3.10.1 平面设计 (51)3.10.2 高程布置 (51)第四章送水泵站设计 (53)4.1 概述 (53)4.2 二泵站的设计计算 (53)4.2.1 水泵选择和组合 (53)4.2.2 管路计算 (55)第五章工程概算及制水成本 (62)5.1 水厂人员编制 (62)5.2 工程概算 (62)5.2.1工程容 (62)5.2.2自然条件及技术标准 (62)5.2.3工程造价的计算 (62)5.3制水成本计算 (63)5.3.1动力费 (63)5.3.2药剂费 (64)5.3.3工资福利费 (64)5.3.4折旧提成费 (64)5.3.5大修和检修费 (64)5.3.6其它费用 (65)5.3.7年经营费 (65)5.3.8年制水成本 (65)结论 (66)参考文献 (67)致谢 (68)第一章设计原始资料1.1 设计题目1.1.1设计题目省市向阳供水厂工艺设计1.1.2. 立题目的及意义深层次理解本专业知识，拓展专业结构外延，全面掌握供水工程设计步骤，训练工程设计的计算能力与绘图能力。
设计计算说明书一. 设计规模和工艺流程1.设计规模某水厂总设计能力为15.3万m3/d，水厂自用水量按供水量的10%计算。
一级泵站、配水井、加药间、药库、加氯间、氯库、二级泵站等土建工程同时兴建。
2.工艺流程根据设计资料，本水厂的水源水质达到国家Ⅱ类水质标准，故选择工艺流程如图1所示：配水井一级泵站静态混合器图1 工艺流程二. 水处理构筑物设计计算1.管式静态混合器的设计（1）已知条件设计供水水量为Q=15.3万m3/d，自用水量取总水量的10%，则总进水量为Q’=16.83万m3/d。
水厂进水管投药口至絮凝池的距离为60m，进水管采用两条铸铁管DN1000。
时用水量Q h=aQ d/T=7012.5m3/h（2）设计计算1）进水管流速v 椐d1=1000mm, q=168300/(3600×24×2)=0.974 m3/s，查水利计算表知v=1.24m/s，i=1.646,则水头损失H=2iL=2×1.646×60/1000=0.2 m。
2）混合器选择选用管式静态混合器，规格铸铁管DN1000，如图2。
图2 静态混合器2. 折板絮凝池的设计（1）已知条件设计水量Q=168300m3/d.(2) 设计计算絮凝池设两组，取絮凝时间t=10min,水深H=3.4m。
则每组絮凝池流量Q=168300/2=84150（m3/d）=3506.25（m3/h）=0.974 m3/sW=Qt/60=3506.25×10/60=584.38m 3每组池子面积 f=W/H=1168.75/3.4=171.875m 2每组池子净宽：絮凝池净长度取L ’=18m则净宽 B ’=f/ L ’=171.875/18=9.55m将絮凝池垂直水流方向分9格，每格净宽2.0m ，平行水流方向分9格，每格长1.05m ，共81格，单格面积2 m ×1.05 m 。
絮凝过程分三段，第Ⅰ絮凝段采用多通道同波折板，V 1=0.3 m/s, 第Ⅱ絮凝段采用多通道同波折板，V 2=0.2 m/s, 第Ⅲ絮凝段采用直板，V 3=0.1 m/s 。

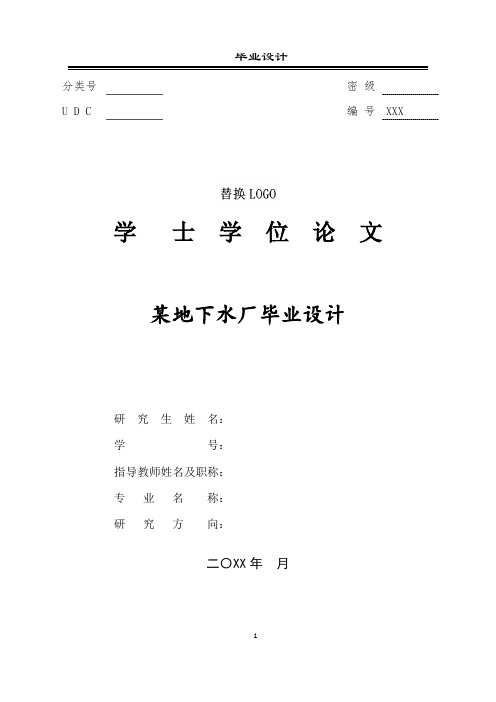

分类号密级U D C 编号XXX学士学位论文某地下水厂毕业设计研究生姓名：学号：指导教师姓名及职称：专业名称：研究方向：二〇XX年月目录第一部分说明书 (1)第一章概述 (3)第一节设计任务 (3)第二节设计依据 (3)第三节设计原则 (3)第四节设计原始资料 (3)第二章处理流程选择及说明 (5)第一节除铁除锰技术 (5)第二节深度处理技术 (9)第三节生产废水处理方案选择 (10)第四节净水处理工艺流程 (10)第三章处理构筑物选择及说明 (11)第一节配水井 (11)第二节加药混合反应 (12)第三节砂滤池 (13)第四节活性炭过滤池 (16)第五节生产废水的处理 (18)第六节消毒间 (19)第七节清水池 (21)第八节送水泵站 (21)第九节反冲洗间设计 (23)第四章水厂的平面布置 (23)第一节水厂的平面布置要求 (23)第二节基本设计标准 (24)第三节水厂管线 (24)第五章水厂的高程布置 (25)第一节布置原则 (25)第二节各构筑物高程 (26)第二部分计算书 (27)第一章配水井 (27)第一节设计主要资料 (27)第二节配水井的计算 (27)第二章加药工艺 (29)第一节设计参数 (29)第二节设计计算 (29)第三章往复式隔板反应池 (30)第一节设计参数 (30)第二节设计计算 (31)第四章砂滤池 (33)第一节设计参数 (33)第二节设计计算 (33)第五章活性炭快滤池 (46)第一节设计参数 (46)第二节滤池面积及尺寸 (46)第三节滤池高度 (47)第四节配水系统 (47)第五节洗炭排水槽 (48)第六节滤池各种管渠计算 (49)第七节冲洗水泵 (50)第六章生产废水处理 (51)第一节原始数据 (51)第二节计算过程 (51)第三节生产废水调节池设计 (52)第四节污泥浓缩脱水间设计 (53)第五节集泥池设计 (54)第七章消毒处理 (54)第一节加氯设计 (54)第二节加滤量计算 (54)第三节加氯间和氯库 (55)第八章清水池计算 (56)第一节清水池有效容积 (56)第二节清水池的平面尺寸 (56)第三节管道系统 (56)第四节清水池布置 (57)第九章送水泵站 (57)第一节流量计算 (57)第二节扬程计算 (57)第三节选泵 (57)第四节泵房的布置 (58)第五节起重设备选择 (59)第六节泵房高度计算 (59)第七节管道计算 (59)第十章反冲洗间设计 (60)第一节结构与尺寸 (60)第二节设计参数 (60)第三节运行 (60)第十一章给水处理厂的总体布置 (60)第一节平面布置 (60)第二节高程布置 (62)结论 (65)致谢 (66)参考文献 (67)摘要本设计为西安市第四水厂（地下水厂）初步设计，工程设计规模为70000m3/d。
分类号密级U D C 编号XXX 学士学位论文给水处理厂设计研究生姓名：学号：指导教师姓名及职称：专业名称：研究方向：二〇XX年月目录目录 (1)第1章绪论 (4)1.1设计目的及资料 (4)1.1.1设计题目 (4)1.1.2设计目的 (4)1.1.3设计资料 (4)1.2设计任务 (5)1.3内容与要求 (6)1.3.1内容: (6)1.3.2要求: (6)1.4要求完成的成果 (7)1.4.1设计说明书 (7)1.4.2图纸 (7)1.5参考资料 (7)第2章给水厂工艺设计 (8)2.1 设计水质水量 (8)2.1.1 设计水质 (8)2.1.2 设计用水量 (8)2.1.3 给水处理工艺流程确定 (8)2.2 处理构筑物及设备形式选择 (9)2.2.1 药剂溶解池 (9)2.2.2 混凝剂药剂的选用与投加 (9)2.2.3 加氯间 (10)2.2.4 混合设备 (10)2.2.5 絮凝池 (11)2.2.6 沉淀池 (11)2.2.7 滤池 (12)2.2.8 消毒 (13)第3章给水厂工艺计算 (15)3.1 设计参数 (15)3.2 设计计算 (15)3.2.1 溶液池容积W1 (15)3.2.2 溶解池容积W2 (15)3.2.3 溶解池搅拌设备 (16)3.2.4 计量投加设备 (16)3.3 混合设备计算 (16)3.3.1 设计参数 (16)3.3.2 设计计算 (16)3.4 斜管沉淀池计算 (17)3.4.1 设计参数 (17)3.4.2 设计计算 (18)3.5 往复式隔板絮凝池计算 (21)3.5.1 设计参数 (21)3.5.2 设计计算 (21)3.6 V型滤池计算 (22)3.6.1 设计参数 (22)3.6.2 设计计算 (22)3.7 消毒和清水池设计计算 (30)3.7.1 设计参数 (30)3.7.2 设计计算 (30)3.8 泵房设计计算 (33)3.8.1 一泵房的设计 (33)3.8.2 吸水井的设计 (33)第4章给水厂的平面布置与高程布置 (34)4.1 平面布置 (34)4.2 水厂高程布置 (35)4.2.1 清水池至滤池水头损失 (35)4.2.2 滤池至沉淀池水头损失 (36)4.3 水厂排水系统 (36)4.3.1 集水间平面尺寸 (36)4.3.2 集水间标高计算 (36)第5章参考文献 (38)第1章绪论1.1设计目的及资料1.1.1设计题目新疆B市给水厂1.1.2设计目的拟进行该城市的给水处理厂工艺设计。
目录一、设计任务书 (1)二、设计说明书 (4)三、设计计算书 (9)1、取水工程 (9)2、净水厂工程 (18)3、水厂的高程计算 (23)4、工程总概算 (26)4.1 水厂土建费用 (26)4.1.1 工程直接费用 (26)4.1.2 间接费 (26)4.1.3 利润 (26)4.1.4 税金 (26)4.2 设备及安装费用 (27)5、运行费用 (27)四、总结 (28)五、致谢 (8)六、参考目录 (28)毕业设计任务书（水厂）一、毕业设计目的毕业设计是教学的重要环节，它能全面的反映学生对知识的掌握及运用能力。
通过毕业设计，帮助学生进一步理解所学的理论知识，锻炼其计算、制图、写作及语言表达能力，培养其独立思考，勤学好问的能力，使学生得到工程师素质的基本训练。
二、设计任务课题：某市20万吨/日水厂扩大初步设计1、设计结束时，学生应交如下成果2、厂区总平面布置图1张；（1）高程布置图1张；（2）主要构筑物工艺图3张A、二级泵站构造图；B、V型滤池构造图；C、平流式深沉池（3）设计任务书1份（4）设计说明书1份（5）设计计算书1份注意：所绘制的图纸中，至少有一份是计算机绘制。
三、设计要求1、出水水质符合《生活饮用水卫生标准》。
2、充分发挥独立思考和独立工作能力，做到设计规范，没有原则性错误，计算正确，图纸表达良好，说明书内容要，论证充分，字迹端正。
3、设计应从技术，经济两方面考虑，注意新技术的应用，使设计具有投资省、管理方便等特点。
4、按时完成设计任务。
四、设计原始资料及参考书目1、水源情况长江水源，水文资料如下：沿江防洪堤坝顶标高28.6m（吴淞高程）；历年最高水位26.42m（吴淞高程）；历年最低水位8.68（吴淞高程）；历年最高水温32ºC；历年最低水温17.8ºC；历年最大流量73320㎡/s；历年最小流量2467㎡/s；历年平均流量2292㎡/s；最大流速3m/s;最高浊度3400度；平均浊度：冬50-100度；夏1000-1300度。
(此文档为word格式，下载后您可任意编辑修改！)某城市自来水厂的设计绪论本设计是关于某城市自来水厂的设计，该设计包括水厂规模的确定，水厂规模的设计，水厂工艺方案的确定，水厂的平面布置，以及水厂的高程布置等。
水厂规模根据设计人口的人均最高日用水量标准计算城市生活用水量，并根据一般工业用水占用的比例，计算一般工业用水量，根据三产用水比例，确定三产用水量，大型工厂按所提供的资料作为集中流量。
根据所确定的水厂规模和原始资料及生活饮用水卫生标准，选择了三种方案进行技术比较，确定最佳方案。
根据所选方案，对单体构筑物进行计算，确定平面尺寸，高程尺寸，各细部尺寸。
确定单体构筑物尺寸后，按照尽量以直线方式放置的原则放置构筑物，并且根据水厂规模确定附属构筑物的尺寸，合理规划生活区，并使水厂达到一定的绿化面积。
第一章水厂设计基础要求1.1 水厂设计要求a. 确定水厂的设计规模，进行厂址确定及方案论证。
b. 确定水厂的设计工艺方案二到三个，进行方案技术经济比较，并进行初步可行性研究，根据原水水质和处理达到的饮用水水质标准，选择最佳设计方案。
c. 根据确定的工艺，进行单体构筑物的设计计算及附草图。
d. 进行水厂平面布置和高程布置，水厂平面布置包括处理构筑物及附属构筑物的位置大小，主要生产管线及控制阀门，其他管线布置，厂区道路，构筑物之间道路，绿化等也要相应确定。
高程图要根据地形特点，确定水厂地面标高，并进行土方平衡，一般清水池的水面标高在地面上0～0.5m，依此确定水厂高程。
而合建式清水池则不按此方式确定。
高程图要标明构筑物名称，管径，池顶标高，各水面标高。
水厂平面图要列表表明各工艺名称，数量，尺寸，构筑物位置一般采用坐标标明其位置。
e. 进行个单体构筑物的平面图、剖面图及大样图的绘制。
1.2 水厂设计步骤水厂设计和其他工程设计一样，一般分两阶段进行：扩大初步设计和施工图设计。
对于大型的或复杂的工程，再扩初设计之前，往往还需要进行工程可行性研究或所需特定的实验研究。
第1章设计任务及要求1.1设计任务及工作要求1.1.1设计题目台州市三门县城区给水厂设计1.1.2自然条件台州市三门县城区规划图纸（含地形标高）一张，比例见图纸。
1.1.3设计进出水水质水质符合国家规定的水源水质标准,水质相对稳定，其余各项指标符合国家饮用水源标准。
设计出水水质：出水满足《生活饮用水卫生标准》。
1.1.4城县人口及用水情况台州市三门县城，东边临海，城内河流纵横贯穿，是一个新兴的城市，县城建设迅猛发展，根据城市总体规划，近期城区人口达到8万人；远期城区人口达到13万人。
楼房平均层数为6层；室内均有卫生设备，且有淋浴设备，经与水利部门协商，决定以城市北面的珠河为地表水源，自来水厂拟建在其上游向整个县城供水1.1.5气候条件①气温：历年最高气温 40 ℃历年最低气温 -6 ℃常年平均气温 22 ℃②风向：以东南风为主；③降雨量：年平均 1100 mm；1.1.6水文和水文地质(1)河流概述境内大部分属小清河系，水源水量丰富，水质符合国家规定的水源水质标准。
(2)含沙量：平均含沙量 0.1 kg/3m；最大含沙量0.4 kg/3m；最小含沙量0.01 kg/3m。
1.2设计工作内容1.2.1设计内容：1. 给水工艺流程及构筑物形式的选择和确定2. 各构筑物的选型及设计计算3. 水厂平面及高程布置4. 加药间的设计与布置1.2.2设计要求要求完成以下设计任务1.设计说明书及计算书一份2.设计图纸一套，内容包括(1)给水处理厂总平面布置图(2)给水处理厂的处理工艺高程布置图(3)主要处理构筑物工艺单体设计图（反应池、沉淀池（澄清池）、滤池、清水池）(4)加药间布置图(5)二级泵站工艺图其他要求：1.毕业设计在指导教师的指导下由每个学生独立完成。
2. 设计步骤和方法以及设计要点可参考“毕业设计指导书”。
第2章 厂址选择给水处理厂设计内容包括设计规模的确定，厂址选择，水处理工艺选择，处理构筑物选择与计算，处理用药剂选择与用量确定，二级泵站设计与计算，药剂（包括混凝剂，助凝剂，消毒剂等）配制与投加方式选择和计算附属构筑物设计，水厂平面和高程布置，厂区道路，管线综合布置，厂区绿化布置。
邵阳市第四水厂给水工程扩大初步设计中文摘要本次设计针对邵阳市的一个片区进行供水设计规划，并建设一级泵站，二级泵站以及一个单独的自来水厂，设计针对该片区的建筑分布，首先进行管网部分的设计和规划，并且进行管网平差得到二级泵站设计时所需的扬程以及流量参数，进行二级泵站的设计，再根据水源的原水资料参考国家规范可以得到出水水质标准，两者对比后选取设计工艺流程，此次设计选择的流程为管式静态混合器到折板絮凝池到斜管沉淀池再到V型滤池，最后注入清水池，由二级泵站供给用户，在一泵站的设计方面采用自流管的方式引水，所以设计共分为管网设计部分，水厂设计部分，二级泵站设计部分，一级泵站设计部分，最后进行本次设计的大概预算。
关键词：邵阳市；管网设计；水厂设计；二级泵站；一级泵站。
abstractThis design for a district of shaoyang city water supply planning design, and construction level of pumping station, secondary pumping station, and a separate water plant, the design for the building distribution of the area, the first part of pipe network design and planning, and get the secondary pump station design of pipe network adjustment needed to lift and flow parameters, for the design of the secondary pump station, and then based on the raw water of water data can get out of the water quality standard of reference state, both comparisons after selecting design process, the design selection process for the tubular static mixer to the folded plate flocculation pool to inclined tube sedimentation tank to V filter, finally into the clear water reserviors, supplied by the secondary pump station of users, in the design of a pumping station with the method of gravity pipe water diversion, so the design will be divided into network design part, waterworks design part, secondary pumping station design, level of pumping station design part, finally the design about the budget. Key words: shaoyang city;Network design;Water plant design;The secondary pumping station;Level of pumping station.第一部分：毕业设计说明书1第1章设计原始数据2 1.1工程概况2 1.1.1城市概述2 1.1.2自然条件2 1.1.3水源状况2 1.1.4水处理用材料与药剂资料3 1.2 用水资料4 1.2.1居民生活用水变化曲线4 1.2.2公共建筑、生产企业等集中用水量表4 1.3城市规划图(见附图) 5第2章管网设计部分6 2.1最高日设计用水量（近期）6 2.1.1城市最高日居民生活用水量6 2.1.2公共建筑、生产企业等集中用水量6 2.1.3浇洒道路和绿化用水量6 2.1.4管网漏失水量6 2.1.5未预见用水量62.1.6最高日设计用水量6 2.2最高日设计用水量（远期）6 2.2.1城市最高日居民生活用水量6 2.2.2公共建筑、生产企业等集中用水量6 2.2.3浇洒道路和绿化用水量7 2.2.4管网漏失水量7 2.2.5未预见用水量7 2.2.6最高日设计用水量7 2.3最高日各小时用水量曲线7 2.4消防用水量计算：8 2.5清水池容积和尺寸的计算8 2.6水塔容积和尺寸的计算8 2.7管网设计8 2.8管网平差9第3章水厂设计部分103.1总体设计10 3.1.1工艺流程的确定10 3.1.2处理构筑物的确定及设备型式选择113.2混凝沉淀13 3.2.1 加药间的设计13 3.2.2 管式静态混合器的设计15 3.2.3折板絮凝池的设计15 3.2.4斜管沉淀池的设计18 3.3过滤19 3.3.1滤池的布置19 3.3.2滤池的设计计算19 3.3.3滤池设计图23 3.4消毒24 3.4.1加氯量计算24 3.4.2加氯设备24 3.4.3加氯间设计24 3.5清水池设计25 3.5.1清水池有效容积25 3.5.2清水池平面尺寸25 3.5.3进水管25 3.5.4出水管25 3.5.5溢流管26 3.5.6排水管26 3.5.7导流墙263.5.8检修孔26 3.5.9通气管26 3.5.10覆土厚度26 3.5.11清水池设计图26 3.6排泥部分设计27 3.6.1污泥量计算27 3.6.2排泥池设计27 3.6.3浓缩池设计27 3.6.4污泥脱水间设计28 3.7辅助建筑物设计28 3.8水厂构建筑物布置28 3.8.1水厂平面布置28 3.8.2水厂高程布置30第4章二级泵房设计部分314.1泵站设计参数的确定31 4.2初次选泵31 4.3吸水管路31 4.4压水管路314.5泵房长宽确定31 4.6吸水井的设计32 4.7各工艺标高的设计32 4.8复核水泵和电机32 4.9其他设备的选择32 4.10泵房高度设计32 4.11泵房总建筑高度及平面尺寸32 4.12二级泵房设计图纸33第5章一级泵房设计部分345.1流量和扬程的粗算34 5.1.1设计流量Q 34 5.1.2设计扬程H 34 5.2水泵和电机的选择34 5.3计算吸压水管路35 5.3.1吸水管35 5.3.2压水管35 5.4水泵平面图的布置355.5核算水泵扬程36 5.5.1吸水管路37 5.5.2压水管路37 5.6泵房内标高设计37 5.7其他辅助设备选择37 5.8泵房高度确定37 5.9泵房平面尺寸确定38第6章工程概预算396.1 管道造价39 6.2 取水工程造价39 6.3 净水工程造价39 6.4 清水池造价39 6.5 二级泵房造价39 6.6 建筑直接费39 6.7 建筑间接费39 6.8 建筑工程总造价39 6.9常年运转费406.9.1水资源费40 6.9.2动力费40 6.9.3药剂费40 6.9.4工资福利费40 6.9.5折旧提成费40 6.9.6检修维护费40 6.9.7其他费用40 6.9.8总年经营费用40 6.9.9 年制水量40 6.10 单位制水成本41第二部分：毕业设计计算书42第1章管网设计部分43 1.1最高日设计用水量（近期）43 1.1.1城市最高日居民生活用水量43 1.1.2公共建筑、生产企业等集中用水量43 1.1.3浇洒道路和绿化用水量43 1.1.4管网漏失水量43 1.1.5未预见用水量43 1.1.6最高日设计用水量44 1.2最高日设计用水量（远期）441.2.1城市最高日居民生活用水量44 1.2.2公共建筑、生产企业等集中用水量44 1.2.3浇洒道路和绿化用水量44 1.2.4管网漏失水量44 1.2.5未预见用水量44 1.2.6最高日设计用水量45 1.3最高日各小时用水量计算（远期）45 1.4最高日各小时用水量曲线46 1.5消防用水量计算：48 1.6调节构筑物容积、个数、尺寸的计算48 1.6.1清水池容积和尺寸的计算49 1.6.2水塔容积和尺寸的计算49 1.7管网设计49 1.7.1管网计算49 1.8管网平差与校核：54 1.8.1最高日最大时最不利点校核54 1.8.2消防校核56 1.8.3事故时校核58 1.8.4最终校核调整平差60第2章水厂设计部分63 2.1总体设计63 2.1.1工艺流程的确定63 2.2混凝沉淀64 2.2.1 加药间的设计64 2.2.2 管式静态混合器的设计67 2.2.3折板絮凝池的设计68 2.2.4斜管沉淀池的设计71 2.3过滤75 2.3.1滤池的布置75 2.3.2滤池的设计计算75 2.3.3滤池设计图83 2.4消毒84 2.4.1加氯量计算84 2.4.2加氯设备84 2.4.3加氯间设计84 2.5清水池设计85 2.5.1清水池有效容积85 2.5.2清水池平面尺寸85 2.5.3进水管862.5.4出水管86 2.5.5溢流管86 2.5.6排水管86 2.5.7导流墙86 2.5.8检修孔86 2.5.9通气管86 2.5.10覆土厚度87 2.6排泥部分设计87 2.6.1污泥量计算87 2.6.2排泥池设计87 2.6.3浓缩池设计87 2.6.4污泥脱水间设计88 2.7辅助建筑物设计88 2.8水厂构建筑物布置89 2.8.1水厂平面布置89 2.8.2水厂高程布置90第3章二级泵房设计部分923.1初选泵与电机92 3.1.1二级泵站的组成及特点92 3.1.2泵站设计参数的确定923.1.3泵基础设计94 3.1.4吸水管路94 3.1.5压水管路95 3.1.6布置机组和管道的原则96 3.1.7泵站布置形式96 3.1.8吸水井的设计96 3.1.9 各工艺标高的设计97 3.1.10复核水泵和电机97 3.1.11消防校核98 3.1.12设备的选择98 3.1.13泵房总建筑高度及平面尺寸99 3.1.14二级泵站设计图99第4章一级泵房设计部分100 4.1流量和扬程的粗算100 4.1.1设计流量Q 100 4.1.2设计扬程H 100 4.2水泵和电机的选择101 4.3定水泵基础尺寸101 4.4计算吸压水管路101 4.4.1吸水管1014.4.2压水管101 4.5水泵平面图的布置102 4.6核算水泵扬程102 4.6.1吸水管路103 4.6.2压水管路103 4.7泵房内标高设计104 4.8辅助设备选择104 4.8.1起重设备104 4.8.2引水设备104 4.8.3排水设备104 4.8.4通风设备104 4.8.5计量设备105 4.9泵房高度确定105 4.10泵房平面尺寸确定105第5章工程概预算1065.1 管道造价106 5.2 取水工程造价106 5.3 净水工程造价1065.4 清水池造价106 5.5 二级泵房造价107 5.6 建筑直接费107 5.7 建筑间接费107 5.8 建筑工程总造价107 5.9常年运转费107 5.9.1水资源费107 5.9.2动力费107 5.9.3药剂费108 5.9.4工资福利费108 5.9.5折旧提成费108 5.9.6检修维护费109 5.9.7其他费用109 5.9.8总年经营费用109 5.9.9 年制水量109 5.10 单位制水成本109谢辞110参考文献111第一部分：毕业设计说明书第1章设计原始数据1.1工程概况1.1.1城市概述邵阳市位于湘中偏西南。
第一章 设计水量都市用水量计算1.1.1最高日用水量该都市总人口为20万人，属于中小都市，取最高日综合用水定额为200L/天，用水普及率为90%，设计用水量包括，综合生活用水)/(360009.02000002.0q 31d m Nf Q =⨯⨯== 工业企业生产用水量2Q =7171d /m 3浇洒道路和绿地用水量)(03.0213Q Q Q +⨯==1295d /m 3 管网漏失量=4Q ）（321Q Q Q ++⨯=4447d /m 3 未预见用水量=5Q ）（4321Q Q Q Q +++⨯=8893d /m 3 因此，最高日用水量为)(20.1321Q Q Q Q d ++⨯==53359d /m 3 .2最高时用水量都市生活用水逐时变化表依据生活用水逐时变化，求得都市最高日用水量变化情况见下表：都市用水量变化表1.1.3绘制都市逐时用水变化表，确定都市用水量变化曲曲折折曲曲折折折折线，求出时变化系数K。
最高日平均时用水量3.222324/53359h==-Q h /m 3从上表中能够瞧出，最高日最高时用水量为17时时。
=max Q h /m 3 时变化系数K==-h/max Q Q第二章 管网水力计算给水管网设计，要充分利用所在地区的有利条件，避开不利的自然条件，在现有的环境条件下，运用合理的技术，使工程投资和运行费用最低，而且平安、可靠，满足用户对水质、水量、水压的近远期要求。
2.1管网定线21、输配水管线〔1〕输配水管线路应尽量做到线路短，起伏小，土方工程量小，造价经济，少占用农田或不占用农田；〔2〕输水管线走向和位置应符合都市和工业企业的 要求，并尽可能沿线有道路或 道路敷设，以利于施工和维护；〔3〕输配水管线应尽量防止穿越河谷、山背、沼泽、重要铁路和泄洪地区，并注重避开滑坡、易发生泥石流河高腐蚀性土壤地区；〔4〕输配水管线应充分利用水位高差，当条件许可时优先考虑近、远期和分期实施的可能。
给水厂毕业设计结论范文经过这一阶段给水厂的毕业设计，我就像经历了一场刺激又充满收获的冒险。
首先呢，在设计过程中，我对给水厂的整个工艺流程算是摸得门儿清了。
从水源取水开始，就像迎接远方的客人一样，要小心对待每一滴水。
原水经过混凝、沉淀、过滤、消毒这些环节，就像是对一群调皮的小水滴进行严格的训练，让它们变得干净又卫生，可以放心地送到千家万户。
这个过程里，每一个处理单元都有它不可替代的作用，少了哪一个都不行，就像一个紧密协作的团队。
在工艺计算这一块，我可算是费了不少脑细胞。
就好比给每个小水滴都规划好了它们的旅程和成长计划，要精确地计算它们在各个环节的流量、停留时间、药剂投加量等等。
刚开始的时候，那些公式就像一群调皮捣蛋的小精灵，在我脑袋里乱转，搞得我晕头转向。
但是经过不断地琢磨、反复计算，我终于把它们驯服了。
这些计算结果可不仅仅是一堆数字，它们是保证给水厂正常运行的密码。
再说说水厂的平面布置和高程布置吧。
这就像是给水厂的地图和立体交通规划。
平面布置要考虑各个建筑物和构筑物之间的合理布局，让水在处理过程中能高效地流转，就像在城市里规划道路，让车辆能够顺畅通行一样。
高程布置更是要小心翼翼，确保水能够借助重力顺利地从一个处理单元流到下一个处理单元，要是出了差错，水就像遇到了路障的汽车，卡在那儿动不了了。
在设备选型方面，我就像一个购物达人，在众多的设备中挑选最适合我们这个给水厂的。
要考虑设备的性能、价格、运行稳定性等各种因素。
这就好比给我们的给水厂组建一个最强战队，每个队员（设备）都要有自己的看家本领，而且还要相互配合默契。
通过这次毕业设计，我不仅学到了给水厂设计的专业知识，还明白了做事情要有耐心、细心和恒心。
这个过程就像一场长跑，有时候会遇到困难，感觉跑不动了，但是只要咬咬牙坚持下去，就会发现自己已经跑了很远，收获了很多。
我现在觉得自己就像一个小小的给水厂专家，要是真的有机会看到一个给水厂在眼前运行起来，我肯定会特别自豪，因为我知道这里面的每一个细节都是怎么来的。
第一部分说明书第一章净水厂厂址选择净水厂一般应设在工程地质条件较好、地下水位底、承载力较大、湿陷性等不高、岩石较少的地层，以降低工程造价和便于施工。
水厂还应考虑防洪措施，同时尽量把水厂设在交通方便、靠近电源的地方，以利于施工管理和降低输电线路的造价。
设计中水源选择一般要考虑以下原则：1 所选水源水质良好，水量充沛，便于卫生防护；2 所选水源可使取水，输水，净化设施安全经济和维护方便；3 所选水源具有施工条件。
张家川水源共有三处1 北川河水源丰富，常年有水，冬季较清、夏季水呈淡黄色，含沙量较高；2 南川河水量小，枯水期不能保证；3 地下水埋藏较深，并且为苦咸水，不易做给水水源。
由于北川河水质较好，水量较充沛，并且水源较易取用，所以选择北川河上游作为取水水源。
根据水文资料：北川河水面标高：最高水位1698.0米，最低水位1694.0米，水位变化在4米左右，变化不大；北川河河床、河岸较稳定河岸较陡，有足够水深。
设计选择岸边式取水构筑物，并且集水间和取水泵房合建。
第二章处理流程选择及说明设计开始时初步拟定了两个处理流程的方案：方案Ⅰ：水源→泵站→机械搅拌澄清池→普通快滤池→加滤消毒→清水池→吸水井→二泵站→用户混凝剂采用：三氯化铁，扩散混合器混合；消毒剂采用：液氯消毒，滤后加氯，加氯机加氯。
方案Ⅱ：水源→泵站→水力循环澄清池→虹吸滤池→加滤消毒→清水池→吸水井→二泵站→用户混凝剂采用：三氯化铁，扩散混合器混合；消毒剂采用：液氯消毒，滤后加氯，加氯机加氯。
两个方案的区别在于澄清池和滤池的选择有所差异，其它方面基本相同。
本人将现在常出现的澄清池和滤池列表进行比较，进行选择。
机械搅拌澄清池优点：1.处理效率高，单位面积产水量大；2.适应性较强，处理效果稳定；3.采用机械刮泥设备后，对高浊度水处理也具有一定适应性。
缺点：1.需要一套机械搅拌设备；2.加工和安装要求精度高；3.维修较麻烦。
1.进水悬浮物含量一般小于3000mg/L，短时间内允许达5000—10000mg/L；2.一般为圆形池体；3.适用大、中型水厂。
水力循环澄清池优点：1.无机械搅拌设备；2.构造简单。
缺点：1.投药量较大，需要较大的水头；2.对水质水温变化适应性较差。
1.进水悬浮物含量一般小于2000mg/L，短时间内允许达5000mg/L；2.一般为圆形池体；3.适用中、小型水厂。
脉冲澄清池优点：1.虹吸式机械搅拌设备较为简单；2.混合充分，布水较均匀；3.池深较浅，便于布置。
缺点：1.需要一套真空设备，较为复杂；2.虹吸式水头损失较大，周期难控制；3.操作管理要求较高。
1.进水悬浮物含量一般小于3000mg/L，短时间内允许达5000—10000mg/L；2.可建成圆形、矩形或方形池体；3.适用大、中、小型水厂。
悬浮澄清池优点：1.构造比较简单；2.能处理高浊度和水；3形式较多，可间歇运行。
缺点：1.需设气水分离器；2.队水温、水量等因素较敏感；3.双层式时池深较大。
1.进水悬浮物含量小于3000mg/L时，宜用单层式，在3000—10000mg/L时，宜用双层式；2. 可建成圆形或方形池子；3.一般流量变化每小时步大于10﹪。
表2.2 滤池选择名称性能特点适用条件进水浊度（mg/L）规模普通快滤池单层滤料优点：1.运行管理可靠；2.池深较浅；缺点：1.阀件较多；2.一般用大阻力冲洗，须设冲洗设备。
一般不超过20 1.大、中、小型水厂均适用；2.单池面积不大于100m2。
双层滤料优点：1.滤速较高；2.含污能力较大，工作周期长；3.无烟煤作滤料易取得；缺点：1.滤料粒径选择严格；2.冲洗时操作要求较高；3.煤砂之间易积泥。
一般不超过20，个别时间不超过50 1.大、中、小型水厂均适用；2.单池面积不大于100m2。
虹吸滤池优点：1.不需大型闸阀，可节省阀井；2.不需冲洗水泵；3.易于实现自动化；缺点：1.一般需设真空设备；2.池深较大。
一般不超过20 1.大、中型水厂适用；2.一般采用小阻力排水，单池面积不大于25m2。
无阀滤池重力式优点：1.一般不设闸阀；2.管理维护简单，能自动冲洗；缺点：1.清砂较为不便。
一般不超过20 1. 适用于中、小型水厂；2.单池面积不大于25m2。
压力式优点：1.可一次净化；2.可省去二级泵房；缺点：清砂较为不便。
一般不超过150 1. 适用于小型水厂；2.单池面积不大于5m2。
压力滤池优点：1.滤池多为钢罐；2.移动方便，可用作临时供水；3.用作接触过滤时，可一次净化省去二级泵房；缺点：1.清砂不便；2.需耗用钢材。
一般不超过20—150 1. 适用于小型水厂；2.可与除盐、软化床串联使用。
根据表2.1和表2.2对比，本人选用机械搅拌澄清池与普通快滤池作为工艺流程中的构筑物。
从技术可靠性而言，由于原水浊度在35——1200NTU，是含沙量比较小的水源，设计采用机械搅拌澄清池或水力循环澄清池进行处理，完全可以达到排放标准，但是设计水量达到27500 m3/d，若采用水力循环澄清池，根据计算就会有4—6座池子，占用大量的空间，还会造成施工时间和费用的提升，是得不偿失的；采用机械搅拌澄清池，经计算，只有2座池子，可以大量的降低成本和土地占用率，也使得施工工期大大缩短，所以设计采用机械搅拌澄清池。
同样设计采用普通快滤池或虹吸滤池都可以达到良好过滤的效果。
但是，虹吸滤池的池深较大，会造成取水泵站水泵的扬程提高，使得取水泵站的造价提高；虹吸滤池需要真空设备，易出现设备故障，且造价高于普通快滤池；普通快滤池由于运行可靠，有成熟的运行管理经验，且池深较浅，不会对取水泵站造成压力，其次普通快滤池工程造价较低，工期较短。
所以采用普通快滤池。
综上所述，设计采用方案Ⅰ为工艺流程最终选择。
第一节岸边式取水构筑物一、集水间集水间采用淹没式，集水间与泵房合建。
合建式岸边取水构筑物，北川河河水经过进水孔进入进水间的进水室，再经过格网进入吸水室，然后由水泵抽送至水厂的机械搅拌澄清池。
在进水孔上设有格栅，用以拦截水中粗大的漂浮物，设在进水间中的格网用以拦截水中的细小漂浮物。
格栅采用给排水标准图集S321-1,型号6。
格栅尺寸为B×H=1100mm×1100mm,栅条间孔数为15孔，栅条根数为16根，有效面积为0.84m2。
格网采用给排水标准图集S321-5，C10型，格网尺寸为B×H=2130mm×1130mm,有效面积为1.39 m2。
设计采用4个单独的集水间，在分格墙上设置连通管和阀门。
二、取水泵房(一) 选泵根据设计流量和设计扬程选择水泵的型号和数量；选用4台300s-12型（3用1备）流量Q=612m3/h扬程H=14.5m的水泵；吸水管的流速为1.05m/s，管径为DN400mm，L=2.8m。
吸水管选用铸铁管；出水管流速为3.89m/s，管径DN350mm，L=2.5m。
，出水管选用钢管；四条出水管并联后，出水总管为DN500mm，流速为2.43m/s。
(二) 泵房布置水泵机组的排列是泵房布置的重要内容，它决定泵防建筑面积的大小，机组的间距以不能妨碍操作和维修的需要为原则。
因所选的泵的是300s-12型水泵是侧向进水和侧向出水的水泵，所以采用横向排列。
要适当增加泵房的长度，但跨度小，进出水管顺直，水利条件好，可减少水头损失，省电。
1 水泵凸出部分到墙的净距A1=2.0m；2 出水侧水泵基础与墙的净距B1=2.04m（包括一个止回阀和一个闸阀的长度）；3 进水侧水泵基础与墙的净距D1=3.2m（包括一个闸阀的长度）；4 电动机凸出部分与配电设备的净距应保证电动机转子检修时能拆卸，并保持一定的距离C1=2.4m；5 水泵基础之间的净距E1=2.0m；水泵房的尺寸为(按长方形布置)L=A1+C1 +3E1+4L=17.5mB= D1+ B1+ B5=6m(三) 起重设备的选型与布置因最大设备的重量为709kg，所以选用起重在0.5-2.0吨之间的电动单轨吊车梁。
单轨吊车梁配置电动葫芦；即可垂直起举设备，也能水平运移；其运动轨迹取决于吊车梁的布置；采用U形布置形式。
根据起重量、跨度，起升高度选用DX型电动单梁悬挂起重机。
跨度1.25-16m，起升高度12m，大车电机运行速度20m/s，型号2DY12-4配套电动葫芦型号CD1；精确的跨度15.5m，长17.5m，最大轮压0.98吨总重1.69吨，CD1 1-12D 电动葫芦。
主要尺寸长954-974m，重量1.98吨。
(四) 泵房高度水泵采用自灌引水方式，其泵心低于吸水井的最低水位；泵房使用半地下式建造，泵房的高度在有吊车起重时，高度。
第二节药剂投配设备一、药剂选择根据原水的水质水温和PH值的情况，选用混凝剂为三氯化铁，投加浓度为10％，最大投加量为33（mg/L）。
优点：净化效率高、用药量少、出水浊度低、色度小，过滤性能好，温度适应性高，PH值使用范围宽（PH=5~9）。
操作方便，腐蚀性小，劳动条件好，成本较低。
采用计量泵湿式投加，不需要加助凝剂。
二、药剂配制药剂通过溶解池进行溶解，溶解池采用压缩空气进行药剂溶解搅拌；溶解池采用矩形建造，有效尺寸B×L×H=2.0m×1.2m×0.65m，超高0.2m；放水管管径d0=25mm，相应流速v0=3.06m/s；溶解池底部设管径d=100mm的排渣管一根；空气压缩机设在加药间内，选用SSR100型罗茨鼓风机两台，1用1备。
三、药剂投加及药剂混合溶解的药液在溶液池中静置储藏，而后通过计量泵投加到机械搅拌澄清池。
混凝剂的投加分干投与湿投法两种。
设计采用采用计量泵湿式投加。
计量泵采用三台J-ZM250/4.0型隔膜计量泵。
药剂混合采用静态混合器混合，混合器采用JT-500型静态混合器混合。
第三节机械搅拌澄清池澄清即净化，指靠重力作用的泥水分离过程，亦即沉淀范畴的处理工序。
设计采用机械搅拌澄清池。
其池体主要由第一絮凝室、第二絮凝室、及分离室三部分组成。
机械搅拌澄清池工艺流程如下：加过混凝剂的原水由进水管，通过环形配水三角槽下面的缝隙流进第一絮凝室，与数倍于原水的回流活性泥渣在叶片的搅动下，进行充分地混合和初步絮凝。
然后经叶轮提升至第二絮凝室继续絮凝，结成良好的矾花。
再经导流室进入分离室，由于过水断面突然扩大，流速急速扩大，泥渣依靠重力下沉与清水分离。
清水集水槽引出。
下沉泥渣大部分回流到第一絮凝室，循环流动形成回流泥渣，另一小部分泥渣进入泥渣浓缩室排出。
一、设计参数池数设计取两座；第二絮凝室提升水量为原水进水水量的4倍；水在池中的总停留时间为1.25h；第二絮凝室中停留时间为50s，导流室中的停留时间为3min；第二絮凝室、第一絮凝室、分离室的容积比1：1.99：6.66；为使进水分配均匀，采用配水三角槽分配进水；配水三角槽上设排气管，以排出槽中积水；池下部圆台坡度为45°，池底采用球壳式结构，取球冠高1m；集水方式采用淹没口环形集水槽，孔径25mm；池子设泥渣浓缩斗3个，浓缩室总容积约为池子容积的1﹪，设100mm排泥管；在进水管、第一第二絮凝室、分离室、泥渣浓缩室、出水槽等处设取样管；设计池子尺寸：采用2个池子，每个池子直径14.8m，面积为171.95m2，澄清池总高度为6.60m；机械搅拌的叶轮直径，一般按第二絮凝室内径的70%设计，其提升水头约为0.10m；搅拌叶片总面积，一般为第一絮凝室平均纵剖面积的8%，叶片高度为第一絮凝室高度的1/3，叶片对称装设，安装10片。
