SF6密度继电器示值误差测量不确定度的评定
- 格式:doc
- 大小:75.00 KB
- 文档页数:5
259-2023六氟化硫气体密度继电器校验规程【259-2023六氟化硫气体密度继电器校验规程】一、前言在电力系统中,密度继电器在气体绝缘开关设备中起着至关重要的作用。
特别是在六氟化硫气体绝缘开关设备中,密度继电器更是必不可少的一环。
它通过检测六氟化硫气体的密度,确保设备在运行过程中的安全可靠性。
在《259-2023六氟化硫气体密度继电器校验规程》中,我们旨在通过全面的评估和规范,为行业提供一个标准化的校验流程,以确保六氟化硫气体密度继电器的准确性和可靠性。
二、校验范围在进行六氟化硫气体密度继电器的校验时,首先需要明确校验的具体范围。
校验范围包括但不限于以下几个方面:1. 六氟化硫气体密度继电器的基本原理和结构。
2. 校验设备的准备工作。
3. 校验过程中的注意事项和方法。
4. 校验结果的记录和分析。
在明确校验范围后,我们将按照从浅入深的方式来逐步展开。
三、基本原理和结构259-2023六氟化硫气体密度继电器校验规程中首先介绍了六氟化硫气体密度继电器的基本原理和结构。
六氟化硫气体密度继电器是通过检测气体密度的变化来判断设备是否正常运行的一种设备。
其结构主要由传感器、控制单元和显示部分组成。
传感器负责检测气体密度的变化,控制单元进行数据处理,并通过显示部分向操作人员呈现结果。
四、校验设备的准备工作在进行实际的校验工作前,必须进行仔细的准备工作,以确保校验的准确性和可靠性。
这包括校验设备的准备、环境的检测、校验人员的培训等多个方面。
只有在各个方面都做到位,才能保证校验结果的可靠性。
五、校验过程中的注意事项和方法在进行实际的校验过程中,需要注意以下几点:1. 校验过程中要确保环境的稳定,以免外部因素对校验结果产生影响。
2. 校验设备的操作要规范,按照规程进行操作,避免操作失误带来的误差。
3. 校验过程中要及时记录相关数据,并进行分析和总结。
六、校验结果的记录和分析校验结束后,需要将校验的结果进行详细记录,并进行数据分析。
规章制度编号:xxx(运检/4)***-2016xxx变电检测通用管理规定第39分册SF6密度表(继电器)校验细则xxx二〇一六年十月目录I前言 (III)1校验条件 (2)1.1 环境要求 (2)1.2 待校表计本体设备要求 (2)1.3 人员要求 (2)1.4 安全要求 (2)1.5 校验仪器要求 (2)2校验准备 (3)3校验方法 (3)3.1 校验管路连接及接线 (3)3.2 校验项目 (3)3.3 校验步骤 (4)3.4 校验操作 (4)3.5 注意事项 (5)3.6 校验验收 (5)4校验数据分析和处理 (5)4.1 SF6密度表(继电器)的准确度等级和允许误差(表体温度20±2℃条件下) (5)4.2 回程误差 (6)4.3 轻敲位移 (6)4.4 接点设定值误差及切换差(表体温度20±2℃条件下) (6)4.5 表体温度偏离(20±2)℃范围时最大允许误差计算 (6)5校验报告 (7)附录 A (规范性附录)SF6密度表(继电器)校验报告 (8)附录 B (规范性附录)压力换算方法 (10)附录 C (资料性附录)SF6气体状态方程 (11)II前言为进一步提升公司变电运检管理水平,实现变电管理全公司、全过程、全方位标准化,xxx运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验,对现行各项管理规定进行提炼、整合、优化和标准化,以各环节工作和专业分工为对象,编制了xxx变电验收、运维、检测、评价、检修通用管理规定和反事故措施管理规定(以下简称“五通一措”)。
经反复征求意见,于2017年1月正式发布,用于替代xxx总部及省、市公司原有相关变电运检管理规定,适用于公司系统各级单位。
本细则是依据《xxx变电检测通用管理规定》编制的第39分册《SF6密度表(继电器)校验细则》,适用于35kV及以上变电站的SF6变压器、断路器、组合电器、高压开关柜、电流互感器、电压互感器、套管等变电设备上所安装的SF6密度表(继电器)。

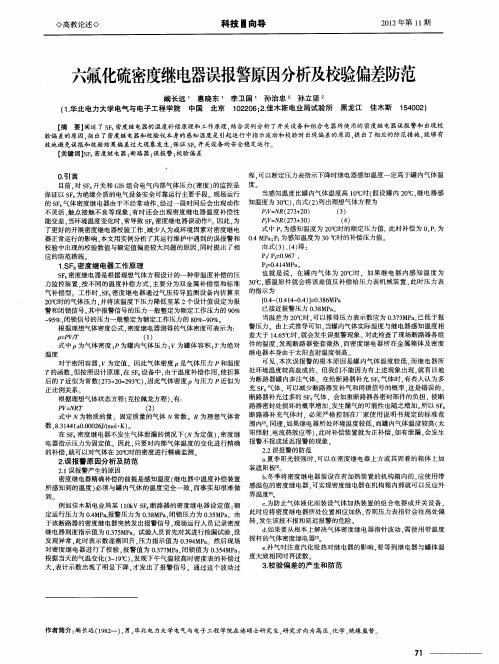

六氟化硫密度继电器误报警原因分析及校验偏差防范【摘要】阐述了SF6密度继电器的温度补偿原理和工作原理,结合实例分析了开关设备和组合电器所使用的密度继电器误报警和出现校验偏差的原因,指出了密度继电器和校验仪本身的感知温度是引起运行中指示波动和校验时出现偏差的原因,提出了相应的防范措施,能够有效地避免误报和校验结果偏差过大现象发生,保证SF6开关设备的安全稳定运行。
【关键词】SF6密度继电器;断路器;误报警;校验偏差0.引言目前,对SF6开关和GIS组合电气内部气体压力(密度)的监控是保证以SF6为绝缘介质的电气设备安全可靠运行主要手段。
现场运行的SF6气体密度继电器由于不经常动作,经过一段时间后会出现动作不灵活、触点接触不良等现象,有时还会出现密度继电器温度补偿性能变差,当环境温度变化时,常导致SF6密度继电器误动作[1]。
因此,为了更好的开展密度继电器校验工作,减少人为或环境因素对密度继电器正常运行的影响,本文用实例分析了其运行维护中遇到的误报警和校验中出现的校验数值与额定值偏差较大问题的原因,同时提出了相应的防范措施。

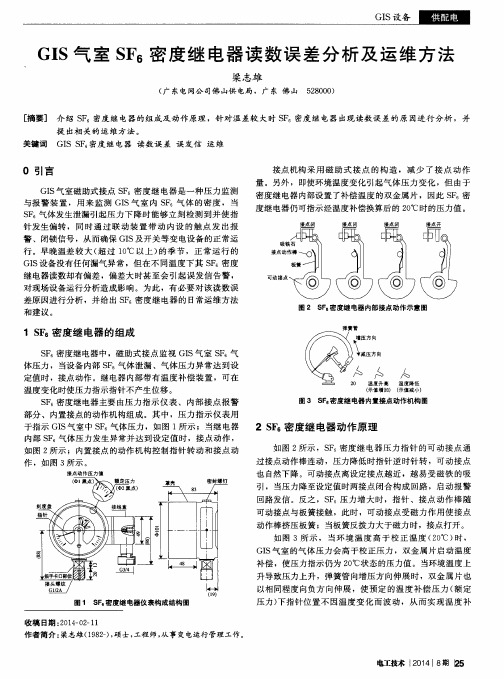

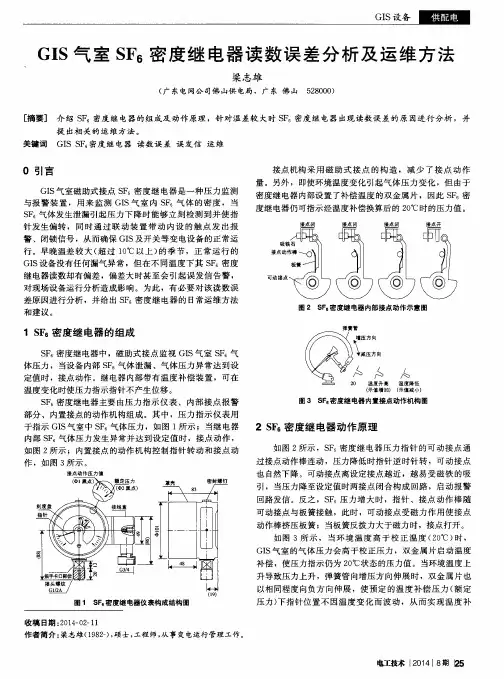

1.SF6密度继电器工作原理SF6密度继电器是根据理想气体方程设计的一种带温度补偿的压力监控装置,按不同的温度补偿方式,主要分为双金属补偿型和标准气补偿型。
工作时,SF6密度继电器通过气压传导监测设备内折算至20℃时的气体压力,并将该温度下压力降低至某2个设计值设定为报警和闭锁信号。
其中报警信号的压力一般整定为额定工作压力的90%~95%,闭锁信号的压力一般整定为额定工作压力的80%~90%。
根据理想气体密度公式,密度继电器测得的气体密度可表示为:ρ=PV/T (1)式中ρ为气体密度;P为罐内气体压力;V为罐体容积;T为绝对温度对于密闭容器,V为定值,因此气体密度ρ是气体压力P和温度T的函数。
但按照设计原理,在SF6设备中,由于温度补偿作用,使折算后的T近似为常数(273+20=293℃),因此气体密度ρ与压力P近似为正比例关系。

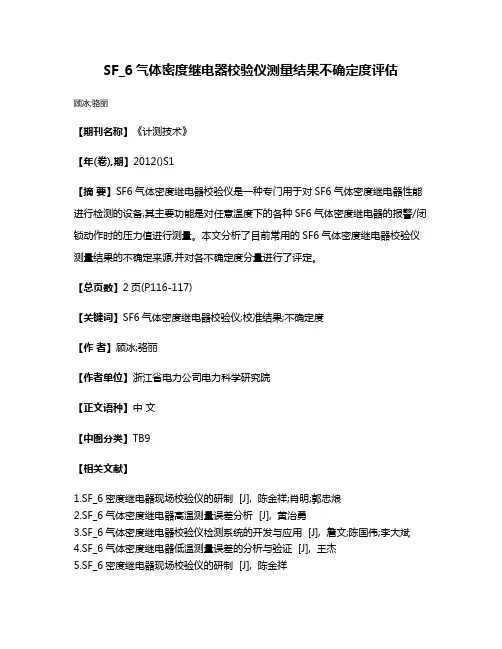

SF_6气体密度继电器校验仪测量结果不确定度评估
顾冰;骆丽
【期刊名称】《计测技术》
【年(卷),期】2012()S1
【摘要】SF6气体密度继电器校验仪是一种专门用于对SF6气体密度继电器性能进行检测的设备,其主要功能是对任意温度下的各种SF6气体密度继电器的报警/闭锁动作时的压力值进行测量。
本文分析了目前常用的SF6气体密度继电器校验仪测量结果的不确定来源,并对各不确定度分量进行了评定。
【总页数】2页(P116-117)
【关键词】SF6气体密度继电器校验仪;校准结果;不确定度
【作者】顾冰;骆丽
【作者单位】浙江省电力公司电力科学研究院
【正文语种】中文
【中图分类】TB9
【相关文献】
1.SF_6密度继电器现场校验仪的研制 [J], 陈金祥;肖明;郭忠烺
2.SF_6气体密度继电器高温测量误差分析 [J], 黄治勇
3.SF_6气体密度继电器校验仪检测系统的开发与应用 [J], 詹文;陈国伟;李大斌
4.SF_6气体密度继电器低温测量误差的分析与验证 [J], 王杰
5.SF_6密度继电器现场校验仪的研制 [J], 陈金祥
因版权原因,仅展示原文概要,查看原文内容请购买。
六氟化硫电气设备密度继电器和压力表校验作业指导书1范围本作业指导书适用于六氟化硫电气设备使用的密度继电器和压力表的校验,本作业目的是对新安装的六氟化硫电气设备的密度继电器及对运行中的六氟化硫电气设备的密度继电器的报警和闭锁动作值及返回值进行监督,对安装有压力表的设备可同时对其压力表的示值进行校核。
本作业指导书规定了试验引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
制定本作业指导书的目的是规范试验操作、保证试验结果的准确性,为设备运行、监督、检修提供依据。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件,其随后所有的修改单或修订版不适用于本作业指导书,然而,鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本作业指导书。
DL/T596 电力设备预防性试验规程3安全措施a)进入试验现场,试验人员必须戴安全帽,穿绝缘鞋。
b)现场试验工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。
c)在现场进行试验工作时,试验人员应注意保持与带电体的安全距离不应小于安全规程中规定的距离。
d)工作中如需使用梯子等登高工具时,应做好防止高空坠落的安全措施。
e)本项作业应在设备停电状况下进行。
f)试验应在天气良好的情况下进行,遇雷雨大风等天气应停止试验。
4工作程序4.1人员要求本作业需要作业人员2—3人,作业人员必须经过培训、考核取得相应作业的资格。
4.2校验设备和要求本作业需要设备包括:密度继电器校验台,温、湿度计。
以上所需仪器、仪表均需通过计量检定合格证书,在证书有效期内使用。
4.3作业程序4.3.1试验方法本作业采用密度继电器校验台对六氟化硫电气设备使用的密度继电器和压力表进行校验。
4.3.2试验接线按图1所示连接密度继电器校验台与六氟化硫电气设备的气路和节点。
SF6气体密度继电器的现场校验摘要:SF6气体密度继电器是用于监测气体压力的元件,其性能的好坏关系到设备的安全运行,因此要对其进行定期性的校验。
本文讲述了SF6气体密度继电器校验的必要性、方法以及注意事项等,供校验人员参考。
关键词:密度继电器校验1 密度继电器校验的必要性由于SF6气体是强负电性气体,因此其气体分子能够迅速捕捉自由电子而形成负离子,吸收电子能量,而负离子导电作用迟缓,能够加速电弧间隙介质强度的恢复,从而具有优越的绝缘以及灭弧性能。
随着社会的发展,使用SF6气体作为绝缘介质的设备也越来越多,在各种大容量高电压的设备上应用广泛。
其中决定SF6气体的电气强度、灭弧性能的关键在于SF6气体的密度。
一旦电气设备中的SF6气体出现泄漏,密度随之下降,电气设备的绝缘强度和断路器的开断容量等都会严重下降。
由于电气设备本身发生气体泄漏的机率很小,年泄漏率小于 1%,故密度继电器不会经常动作,经过长时间后可能会导致动作不灵活或触点接触不良,甚至出现温度补偿性能变差的现象,当随温度变化的气体压力需要进行温度补偿时而不能可靠动作,就会造成指示的偏差错误甚至接点闭合误动,发出错误信号使继电器误动作。
对于运行中的电气设备,SF6气体密度继电器是反映设备内部SF6气体密度的唯一元件,其关系着系统的安全运行,因此,需要定期对其进行校验。
2 密度继电器的原理密度,是指某一特定物质在特定条件下单位体积的质量。
在电气设备内部,SF6气体相当于是密封在一个固定不变的容器内,在一定温度下的气体压力可以代表气体的密度。
在现场应用中,为了统一通常以20℃的气体压力作为密度的标准值。
在电气设备运行的各种允许条件范围内,当SF6气体在体积以及质量不变(气体不发生泄漏的理想状态)的情况下,尽管SF6气体的压力会随着温度的变化而变化,但是,SF6气体的密度值始终不变,如果采用普通压力表来监视SF6气体的泄漏,那就会分不清是由于真正存在泄漏还是由于环境温度变化而造成SF6气体的压力变化,所以需要采用带有密度继电器的密度表,同时除了起监视密度变化的作用外,密度继电器还起控制与保护的作用。
SF6密度继电器示值误差测量不确定度的评定报告云南电力试验研究院(集团)有限公司电力研究院1.1概述1.1.1 评定依据:1.1.2测量依据:1.1.3 测量环境条件:1.1.4 测量标准:1.1.5 被测对象:1.1.6 测量过程:1.1.7 评定结果的使用:1.2数学模型1.3各输入量的标准不确定度分量的评定1.4合成标准不确定度及扩展不确定的评定1.4.1 灵敏度系数1.4.2 标准不确定度汇总表1.4.3 合成标准不确定度u c的估算1.4.4 合成标准不确定度的有效自由度νeff 1.4.5 扩展不确定度的评定1.5不确定度报告1.1概述1.1.1 评定依据:JJG1059-1999《测量不确定度评定与表示》1.1.2 测量依据:JJG544-1997《压力控制器检定规程》、JJG52-1999《弹簧管式一般压力表、压力真空表和真空表检定规程》1.1.3 测量环境条件:温度(10-35)℃,相对湿度85%以下。
1.1.4 测量标准:SF6密度继电器校验仪,量程(0-1)MPa 、压力准确度0.05级。
1.1.5 被测对象:SF6密度继电器,准确度2.5级,量程(-0.1-0.9)MPa 。
1.1.6 测量过程:将SF6密度继电器安装在SF6密度继电器校验仪上,造压至P20检测点,读取被检SF6密度继电器P20示值,被检仪器P20示值与SF6密度继电器校验仪P20示值之差值即为SF6密度继电器示值误差。
1.1.7 评定结果的使用:符合上述条件下的SF6密度继电器,一般可直接使用本不确定度的评定结果。
1.2 数学模型∆P20=P20被- P20标式中: ∆P20-----被检SF6密度继电器P20的示值误差P20被----被检SF6密度继电器P20示值 P20标----SF6密度继电器校验仪P20示值考虑到SF6密度继电器重复性引入的不确定度μ(t 1),SF6密度继电器读数修约引入的不确定度μ(t 2),SF6密度继电器校验仪压力准确度引入的不确定度μ(t 3),SF6密度继电器校验仪温度准确度引入的不确定度μ(t 4),SF6密度继电器校验仪与SF6密度继电器温度测量不一致引入的不确定度μ(t 5),标准器的上级传递误差产生的标准不确定度分量由于采用了标准器的等级指标,本分量不考虑。
SF6气体密度继电器校验仪检测方法1 范围本检测方法适用于发供电企业、合资联营企业,基建安装、科研调试单位的SF6气体密度继电器校验仪的检测;代管单位可参照执行。
2 概述SF6气体密度继电器校验仪是一种专门用于对各种形式SF6气体密度继电器进行检测的仪器,其主要功能是对SF6气体密度继电器接点动作压力值进行测量,并根据接点动作瞬间被SF6气体密度继电器校验仪锁存的SF6气体压力值与温度值自动换算成对应于20℃的标准压力值。
3 计量性能要求3.1 压力示值误差压力示值允许误差Δy的表达式为:Δy=±a%F·Sa——被检仪表准确度等级(按产品技术说明书的规定)F·S——被检仪表的压力量程3.2 压力回程误差压力回程误差应不大于压力示值允许误差的绝对值。
3.3 温度测量误差温度测量误差不应超过±0.05℃3.4 P20示值误差被检仪表显示的P20示值误差,应不超过压力示值允许误差。
注:P20值是指在SF6气体密度不变的条件下,对应于20℃时的SF6气体压力值。
3.5 P20换算误差被检仪表对P20值的换算误差应不超出压力示值允许误差的1/2。
注:P20换算误差是指被检仪表上显示的P20值与标准装置根据被检仪表的压力值和温度值计算得到的P20值的差值。
4 通用技术要求4.1 外观4.2 SF6气体密度继电器校验仪应标注产品名称、型号规格、制造厂或商标、出厂编号、制造年月等。
4.2.1 仪表上的阀门旋钮、开关、连接(插)件等应标注名称,装配牢靠,功能正常,不应有松动和损坏现象。
4.2.2 仪表显示值及符号应清晰,不应有缺笔画、叠字、亮度不均匀现象,面板不应有影响读数的缺陷。
4.3 显示值锁存功能检查当输入压力使某接点动作时,仪表应能将相应接点动作瞬间的压力值与温度值锁定在显示器上。
5 检测条件5.1 标准器标准装置由压力测量、温度测量和P20换算等三个环节组成。
各环节应满足如下要求:压力测量允许误差的绝对值应小于被检仪表压力示值允许误差绝对值的1/3。

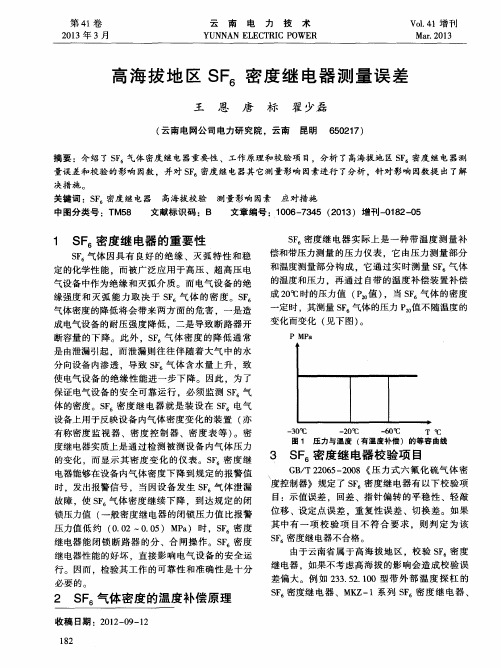

高海拔地区SF6密度继电器测量误差及解决措施发布时间:2021-01-26T03:06:08.821Z 来源:《中国电业》(发电)》2020年第24期作者:李运梅[导读] SF6气体密度会影响电气设备耐压强度与断开容量,影响到电气设备的正常使用。
云南电网有限责任公司曲靖供电局云南曲靖 655000摘要:SF6气体密度会影响电气设备耐压强度与断开容量,影响到电气设备的正常使用。
因此要想保证电气设备的正常稳定运行,就需要对SF6气体密度进行监测。
本文运用调查法、文献法、实验法等主要就高海拔地区SF6密度继电器的测量问题展开探究,结合实际情况对SF6密度继电器的测量误差产生原因以及具体解决措施进行分析,希望能为相关工作带来一些帮助。
关键词:SF6密度继电器;大气压力;测量误差;解决对策SF6气体的绝缘性好,灭弧特性强,稳定性高,是当前十分重要的绝缘与灭弧介质,在多类电气设备中均有应用。
在有SF6气体的电气设备中,设备的灭弧能力、绝缘强度等主要由SF6气体密度决定。
但在电气设备运行过程中,电气设备内SF6气体密度下降的情况也时有发生,从而影响到电气设备的运行状态。
经试验研究发现,引起电气设备SF6气体密度下降的主要原因是设备内有水分进入,同时气体向外泄漏,在这两种作用机理下,气体密度不断下降,电气设备绝缘性能也严重受到影响。
当SF6气体密度过低时,电气设备的耐压强度就会下降,同时对于断路器来说,气体密度降低也会引起开断容量下降[1]。
基于以上认识,下面就高海拔地区密度继电器的测量误差问题做具体分析。
1、SF6密度继电器构成与作用分析SF6密度继电器是装设在SF6电气设备上用于反映设备内气体密度变化的装置,该设备能对被检测对象内部的气体压力数据进行检测,获得设备内气体密度,显示出气体密度具体变化情况,从而让人员掌握到电气设备的性能状况与运行状态。
在密度继电器监测情况下,若电气设备中的SF6气体密度下降到规定的报警值,SF6密度继电器就会自动发出报警信号。
关于SF6气体密度继电器现场校验问题探讨【摘要】国家电网公司《十八项电网重大反事故措施》指出,运行中的SF6密度继电器应定期进行校验,以防止密度继电器动作值不准或偏离造成断路器误报警或不报警以及还可能造成断路器拒动。
本文通过对SF6气体密度继电器进行定期校验检查的重要性和必要性以及现场校验时应关注和注意的事项进行探讨。
【关键词】SF6气体密度继电器;功能;现场校验;注意事项1.序言六氟化硫气体的分子式为SF6,分子量为146.07,分子直径为4.56×10-10m,在常温、常压下呈气态,在20℃和101325Pa时的密度为6.16g/L(约为空气的5倍);临界温度为45.6℃,经压缩而液化,通常以液态装入钢瓶运输。
纯净的六氟化硫气体是无色、无味、无臭、无毒和不可燃的。
六氟化硫是负电性气体(有吸附自由电子的能力),具有良好的灭弧和绝缘性能。
在101.3kPa压力下的均匀电场中,六氟化硫气体的耐电压强度约为氮气的2.5倍。
SF6气体作为绝缘介质已广泛地应用于电力设备中,如断路器、互感器和GIS组合电器。
即使在电力变压器领域,现在SF6气体也开始逐步替代传统的变压器油起到绝缘作用,这主要是由于SF6气体有非常好的绝缘能力,容许相间或相与地的尺寸小,使得设备可以做的紧凑,同时又具有很高的安全性能。
为了保证SF6电气设备安全、可靠运行,就必须对SF6气体进行实时监测,因为如果SF6气体发生了泄漏,就会导致电气设备的电气性能下降,严重时还会导致电气设备发生闪络和击穿。
这是因为在SF6气体设备中,SF6气体是主要的绝缘介质和灭弧介质,其绝缘强度和灭弧能力均取决于SF6的密度。
当密度降低时,将会带来两方面的危害:一是气体绝缘设备耐压强度降低,二是断路器开断容量下降,因此,为了保证SF6电气设备安全可靠运行,必须监视SF6气体设备中SF6气体的密度。
SF6气体密度的监视通过SF6气体密度继电器来实现,它通常设有二级告警信号:即报警压力信号和闭锁压力信号,当压力降低时及时发出相应的告警信号以便及时处理,保证设备安全运行。
SF6 密度继电器校验工作的研究摘要:SF6密度继电器包括压力示值显示和接点信号动作两部分功能,是时刻监视SF6电气设备内气体绝缘强度的重要元件。
本文结合国网公司最新要求,对其校验工作内容、校验周期进行了探讨,并最终将其校验工作进行分类,为SF6密度继电器校验工作提出了新的校验思路。
关键词:SF6;密度继电器;校验引言35kV 及以上变电站中,以 SF6为绝缘介质的断路器、组合电器、高压开关柜、电流互感器、电压互感器、套管等变电设备上安装有SF6密度表(继电器)。
SF6密度继电器包括压力示值显示和接点信号动作两部分功能,是时刻监视SF6电气设备内气体绝缘强度的重要元件。
在《电力设备预防性试验规程》(DL/T 596-1996)中,要求SF6气体密度监视器(包括整定值)在必要时、大修后或1-3年时进行检验。
而2017年3月发布执行的国家电网公司“五通一措”管理规定中,也对其校验工作提出了要求。
一、校验工作介绍图1 现场校验SF6密度表(继电器)的连接方式《国家电网公司变电检测管理规定》第39分册的SF6密度表(继电器)校验细则中对校验条件及方法等进行了详细介绍。
现场校验的接线如图1所示,校验的步骤如图2所示。
图2 SF6密度表(继电器)校验流程图需要注意的是,SF6密度表(继电器)校验工作对待校表计本体设备提出了具体要求。
首先,安装待校 SF6密度表(继电器)的设备处于停电状态(免拆卸的除外);其次,设备具备进行 SF6密度表(继电器)校验的条件,如管路带有截止阀、逆止阀,被校验表计与本体气路可隔离。
而针对校验选用的校验仪器设备,又要求经检验合格的SF6密度继电器校验仪,测量准确度不低于 0.4 级。
对于运用中的设备进行此项工作存在SF6设备出现漏气风险(在现场校验和表计拆装时可能破坏原有密封情况)、继电器二次接线恢复出错风险(在拆装信号线时可能出现恢复错误的情况)、恢复现场时漏项风险(可能忘记恢复截止阀至正常工作状态)等风险。
六氟化硫气体密度继电器校准规定六氟化硫气体密度继电器是一种常用于高压电力系统中的保护装置。
它的作用是测量和监测六氟化硫气体的密度,以便在气体压力过高或过低时触发报警或断电操作,保证电力系统的安全运行。
为了确保六氟化硫气体密度继电器的准确性和可靠性,校准规定起到了重要的作用。
1. 校准的目的和意义六氟化硫气体密度继电器的准确性对于电力系统的正常运行至关重要。
校准的目的就是确保继电器能够提供准确和可靠的密度测量结果。
校准可以有效消除仪器的误差和漂移,提高测量的精度,进而保证系统的稳定性和可靠性。
2. 校准的依据和标准在进行校准之前,需要明确校准的依据和标准。
六氟化硫气体密度继电器的校准依据可以来自国家或行业标准,如GB/T 11023-2018《六氟化硫气体密度继电器》等。
这些标准中规定了校准所需的工作条件、设备和步骤,以及校准结果的评定方法。
3. 校准的步骤和方法校准六氟化硫气体密度继电器需要一个严格的流程和一系列的步骤。
校准的过程包括但不限于以下几个方面:3.1 准备校准设备和条件在进行校准之前,需要准备好符合标准要求的校准设备和条件。
包括使用精度高、可追溯的密度计进行校准,以及控制温度和湿度等环境条件。
3.2 校准前的检查和调整在进行校准之前,需要对六氟化硫气体密度继电器进行全面的检查和调整。
包括检查电缆连接是否良好,确认仪表的传感器和电路板的工作状态是否正常,以及校准仪表的零漂和灵敏度等。
3.3 进行校准测量校准的核心步骤是进行测量和比对。
使用已知密度的标准气体,通过改变六氟化硫气体的压力和温度,测量继电器的输出信号,并与标准值进行比对。
根据校准设备的精度,可以进行多个点的校准,以提高测量结果的准确性。
3.4 校准结果评定和记录校准的最后一步是根据标准要求评定校准结果,并记录校准的数据和过程。
通过评定校准结果,可以判断继电器是否符合标准要求,或者需要进一步的调整和校准。
4. 校准的周期和方法选择校准的周期是根据具体情况和标准要求确定的。
六氟化硫气体密度继电器校验规程1. 引言六氟化硫气体密度继电器是一种用于监测电力设备中的六氟化硫气体密度的重要装置。
准确的校验六氟化硫气体密度继电器对于保障电力设备的安全运行至关重要。
本规程旨在提供一套规范的六氟化硫气体密度继电器校验程序,确保校验过程的准确性和一致性。
2. 校验前的准备工作在进行六氟化硫气体密度继电器校验之前,需要进行一些准备工作,以确保校验的顺利进行。
2.1 确认校验仪器的准确性校验仪器的准确性直接影响到校验结果的准确性,因此在进行校验之前,需要确认校验仪器的准确性。
可以通过与已知准确度的仪器进行比对或定期的校准来验证。
2.2 确认六氟化硫气体密度继电器的型号和参数在校验之前,需要确认所要校验的六氟化硫气体密度继电器的型号和参数,以便根据不同的继电器型号和参数进行相应的操作和校验标准选择。
2.3 配置合适的校验环境校验六氟化硫气体密度继电器需要在特定的环境条件下进行,例如需要在一定的温度、湿度和压力范围内进行校验。
所以在进行校验之前,需要配置合适的校验环境,以确保校验的准确性。
3. 校验过程校验六氟化硫气体密度继电器的过程主要包括参数设置、测量和结果判定等步骤。
下面将详细介绍每个步骤的具体操作。
3.1 参数设置根据所要校验的六氟化硫气体密度继电器的型号和参数,在校验仪器上进行相应的参数设置。
包括但不限于设置温度范围、湿度范围、压力范围等。
3.2 测量•将六氟化硫气体密度继电器连接至校验仪器,并确保连接稳固。
•打开校验仪器的电源,并等待校验仪器稳定。
•通过校验仪器对六氟化硫气体密度继电器进行测量,并记录测量结果。
•测量过程中,根据六氟化硫气体密度继电器的参数要求,进行相应的操作,例如改变温度、湿度和压力等。
3.3 结果判定根据测量结果和六氟化硫气体密度继电器的校验标准,对测量结果进行判定。
判定合格的结果符合校验标准要求,判定不合格的结果不符合校验标准要求。
判定结果需要进行记录。
SF6密度继电器示值误差测量不确定度的评定报告云南电力试验研究院(集团)有限公司电力研究院
1.1概述
1.1.1 评定依据:
1.1.2测量依据:
1.1.3 测量环境条件:
1.1.4 测量标准:
1.1.5 被测对象:
1.1.6 测量过程:
1.1.7 评定结果的使用:
1.2数学模型
1.3各输入量的标准不确定度分量的评定1.4合成标准不确定度及扩展不确定的评定1.4.1 灵敏度系数
1.4.2 标准不确定度汇总表
1.4.3 合成标准不确定度u c的估算
1.4.4 合成标准不确定度的有效自由度νeff 1.4.5 扩展不确定度的评定
1.5不确定度报告
1.1概述
1.1.1 评定依据:JJG1059-1999《测量不确定度评定与表示》
1.1.2 测量依据:JJG544-1997《压力控制器检定规程》、JJG52-1999《弹簧管式一般压力表、压力真空表和真空表检定规程》
1.1.3 测量环境条件:温度(10-35)℃,相对湿度85%以下。
1.1.4 测量标准:SF6密度继电器校验仪,量程(0-1)MPa 、压力准确度0.05级。
1.1.5 被测对象:SF6密度继电器,准确度
2.5级,量程(-0.1-0.9)MPa 。
1.1.6 测量过程:将SF6密度继电器安装在SF6密度继电器校验仪上,造压至P20检测点,读取被检SF6密度继电器P20示值,被检仪器P20示值与SF6密度继电器校验仪P20示值之差值即为SF6密度继电器示值误差。
1.1.7 评定结果的使用:符合上述条件下的SF6密度继电器,一般可直接使用本不确定度的评定结果。
1.2 数学模型
∆P20=P20被- P20标
式中: ∆P20-----被检SF6密度继电器P20的示值误差
P20被----被检SF6密度继电器P20示值 P20标----SF6密度继电器校验仪P20示值
考虑到SF6密度继电器重复性引入的不确定度μ(t 1),SF6密度继电器读数修约引入的不确定度μ(t 2),SF6密度继电器校验仪压力准确度引入的不确定度μ(t 3),SF6密度继电器校验仪温度准确度引入的不确定度μ(t 4),SF6密度继电器校验仪与SF6密度继电器温度测量不一致引入的不确定度μ(t 5),标准器的上级传递误差产生的标准不确定度分量由于采用了标准器的等级指标,本分量不考虑。
1.3各输入量的标准不确定度分量的评定
下面以SF6密度继电器校验仪,校准一只SF6密度继电器,对SF6密度继电器示值误差测量结果的各不确定度分量进行评定。
1.3.1 SF6密度继电器重复性引入的不确定度μ(t 1)
该项不确定度分量,主要来源被检仪器的读数误差等引起的检测结果不重复性,通过在P20的0.2MPa 、0.4MPa 、0.6MPa 、0.8MPa,10次等精度检查采用A 类评定方法求的该分项u (t)。
按下式计算单次实验标准偏差,见表.
1
1
2
)
(-=
∑-=n i si n
i t t
自由度: νt 1=4×(10-1)=36
表1-1 4次观测时平均值的标准差计算电子表格 单位:M P a
∑==m
i i
s m u 1
21
1.3.2 SF6密度继电器读数修约引入的不确定度μ(t2)
SF6密度继电器读数修约和人员的读数误差等为0.008MPa,服从均匀分布,k=31/2,具有25%的不可靠性,其标准不确定度为:
μ(t2)=0.008/31/2=0.0046 MPa
自由度:ν(t2)= 1/[2×(25%)2]=8
1.3.3 SF6密度继电器校验仪压力准确度引入的不确定度μ(t3)
SF6密度继电器校验仪压力准确度小于0.005MPa, 服从均匀分布,k=31/2,具有25%的不可靠性,其标准不确定度为:
μ(t3)=0.005/31/2=0.0029 MPa
自由度:ν(t3)= 1/[2×(25%)2]=8
1.3.4 SF6密度继电器校验仪温度准确度引入的不确定度μ(t4)
SF6密度继电器校验仪温度测量元件为B级Pt100热电阻温度计,在(10-35)℃内最大允许误差为0.48℃,当温度为20℃、密度为40kg/m3时,查密度-温度-压力换算表得0.48℃对应0.0012MPa , 服从均匀分布,k=31/2,具有25%的不可靠性,其标准不确定度为:
μ(t4)=0.0012/31/2=0.0007 MPa
自由度:ν(t4)= 1/[2×(25%)2]=8
1.3.5 SF6密度继电器校验仪与SF6密度继电器温度测量不一致引入的不确定度μ(t5)
在现场SF6密度继电器校验仪测量的温度与SF6密度继电器测量的温度最大可能相差3.0℃,当温度为20℃、密度为40kg/m3时,查密度-温度-压力换算表得3.0℃对应0.0074MPa,服从均匀分布,k=31/2,具有25%的不可靠性,其标准不确定度为
μ(t5)=0.0074/31/2=0.0043 MPa
自由度:ν(t5)= 1/[2×(25%)2]=8
1.4合成标准不确定度及扩展不确定的评定
1.4.1 灵敏系数:由数学模型可知传播系数均取1
1.4.2 标准不确定度汇总表
c 因A i 彼此独立,所以合成标准不确定度u c 为
∑=
)
(22c i j
i
x u
c u
=0.0072MPa
1.4.4 合成标准不确定度的有效自由度ν
eff
∑
=
i
i j i x u c u νν4
4
c eff )]([
≈25
1.4.5 扩展不确定度的评定
臵信概率取95%,按算得的有效自由度近似取整为25,查t 分度表,得 k 95=t 95(25)=2.06 扩展不确定度U 95
U=0.0072MPa ×2.06≈0.015MPa (p=0.95,k=2.06)
1.5 不确定度的报告
SF 6密度继电器示值误差测量测量的扩展不确定度为:
U=0.015MPa (k=2.06)。
