钳工实训--外径千分尺(说课课件)

情感态度与价值观
1.通过实践操作，培养学生不断总结知识并养成自学的习惯 2.培养学生精益求精，质量第一的观念
教学目标
掌握外径千分尺读
数方法
知识
能力
学会通过书本、
网络等途径获取知识与技能的方法。
使用外径千分尺进
行测量
技能
情感
提高自信心和团
队精神，为今后走上工作岗位打好基础。
说教法
教学策略
说教学反思
1、学生讨论
学生互相提出问题，并进行互相考评提问，达到互助探讨学习。
导引
1.外径千分尺的使用相关注意事项？
2.外径千分尺的测量方法？
3.外径千分尺的规格。
学生根据实训过程中的体会，归纳总结
教师总结
目的：重点培养学生的归纳总结能力，使学生在操作的同时消化理论知识。
教学反思
我校实训室配备了教室的所有设备。因此，一直采用理实一体化教学。让学生在学中做，做中学，真正的掌握知识和技能。让学生通过自主学习与合作交流，不断提升滋生的职业能力。把课堂的主动权交给学生，关注学生的个体发展，让学生从学会到会用，真正实现了有效课堂。
项目教学法
小组小结
学法
教法
设置问题
激趣
小组讨论
教讲授演示
法
导趣
实操训练
教教师总结
法
增趣
做中教——做中学
学法
学法
课前准备
准备的工具：
外径千分尺，相关待测量工件等
说学法
教学目标
说教学过程
教学过程
教师引导
设置问题
5’
操作讲解
20’
实训训练

千分尺的读数ppt课件

固定套筒读数：30.5 微分筒读数：29.8 ×0.01=0.298
测量结果=固定套筒读数+微分筒读数 =30.5+0.298=30.798
6
微分筒刻度与基准线对齐
固定套筒读数：31 微分筒读数：25.0 ×0.01=0.250
测量结果=固定套筒读数+微分筒读数 =31+0.250=31.250
7
= 31+0.046=31.046
11
1、先转动千分尺的微分筒
2、待测微螺杆的测量面接近被测面时改转测力装置
3、锁紧扳手、读数
12
任务：用校准过的外径千分尺检测零件的尺寸！
13
14
从本节课的内容来看，我们在检测零件时选用量具的主要依据是什么？
答案：工件的尺寸公差和量具的测量精度。
一般每隔25mm为一档。
4
30
0 0.05
固定套筒上刻有基准线，基准线上下侧有两排刻度线，上下两条相邻刻度线的间隔为每格0.5mm.
微分筒有 50格刻度，其每旋转一周轴向移动0.5mm。那么每转一小个格移动 0.01mm，其分度值也为 0.01mm.
5
读数：
1、固定套筒读数：读露出刻线的整毫米和半毫米数。 2、微分筒读数：读出与基准线对准的微分筒上格数（估读一位）×分度值 3、测量结果=固定套筒读数+微分筒格读数
15
• 路漫漫其修远兮，
结
• 吾将上下而求索。
束
语
16
1
30
0 0.05
被检零件图：
检测内容：Φ30 的直径
尺寸公差：0.018 量具的选用：外径千分尺
2
千分尺类量具又称测微类量具，它是利用螺旋副运动原理进行测量和读数的一种测微量具。

外径千分尺读数 ppt课件

（2）读数偏大
5
0 0
45
基准线在0刻线以上，读数偏大
ppt课件
5
（3）读数偏小
5
0
0
45
基准线在0刻线以下，读数偏小
ppt课件
6
三、外径千分尺使用注意事项：
1．转动保护旋钮时不可太快，否则由于惯性会使接触压力过
大使被测物变形，造成测量误差，更不可直接转动大旋钮
去使测杆夹住被测物，这样往往压力过大使测杆上的精密
（1）、
1.606
1
15
0
10
5
答案：L= 1+ 0.5 + 0.106 = 1.606 mm
ppt课件
12
六、请你读出下列示值：
（2）、
1.007
0
5
0
45
答案：L= 1+ 0 + 0.007 = 1.007mm
ppt课件
13
六、请你读出下列示值：
（3）、
0.905
0
45
40
35
答案：L= 0.5 + 0.405 = 0.905 mm
ppt课件
14
ppt课件
15
半刻度：每刻度
刻线为0.01mm
为0.5mm
整刻度：每刻度为
1mm
01
2

45
40
测量值=固定套筒数值+微分筒数值（+估读位）
注：1.固定套筒数值=整毫米数（+半毫米数）
2.微分筒数值=微分筒pp上t课件的格数×0.01mm
8
五、外径千分尺的读数练习：
是否超过半刻度？是。
情况之一、

《外径千分尺》课件

结构与原理
总结词
外径千分尺由测砧、测微螺杆、锁紧旋钮、测力装置等部分组成，工作原理基于螺旋副传动和杠杆原理。
详细描述
外径千分尺由测砧、测微螺杆、锁紧旋钮、测力装置等部分组成。测微螺杆的移动距离与测砧上的刻度盘对应，通过螺旋副传动将微小的位移放大，再通过杠杆原理将位移量转换为指针的转动，从而读出测量值。
在其他领域中的应用
医疗器械的测量
在医疗器械领域，外径千分尺用于测量各种医疗器械的外径尺寸，如导管、医疗管等，确保医疗器械的准确性和安全性。
科研实验的测量
在科研实验中，外径千分尺用于测量各种实验器材的外径尺寸，如试管、烧杯等，确保实验数据的准确性和可靠性。
05
外径千分尺的发展趋势与未来展望
务。
国际合作与交流
03
加强国际合作与交流，引进国外先进技术和管理经验，推动外
径千分尺行业的快速发展。
THANKS
感谢观看
新能源领域
随着新能源行业的发展，外径千分尺在电池、风力发电机等设备的制造和检测中发挥重要作用。
生物医疗领域
在生物医疗领域，外径千分尺用于测量医疗器械、实验器材等的尺寸，确保精确度和安全性。
未来发展趋势与展望
绿色环保
01
未来的外径千分尺将更加注重环保，采用环保材料和低能耗设
计。
定制化服务
02
根据不同行业和用户需求，提供定制化的外径千分尺产品和服
在电子行业中的应用
电子元件的测量
在电子行业中，外径千分尺用于测量各种电子元件的外径尺寸，如电容、电阻等，确保元件的规
格和质量符合要求。
PCB板检测
在PCB板的制造和检测过程中，外径千分尺用于测量线路宽度、间距等尺寸，确保PCB板的精度

外径千分尺的读数上课课件

读数L= 固定刻度 + 半刻度 + 可动刻度 L= 2 + 0 + 0.403 = 2.403 mm
LOGO
读数练习2：
幸运体验
5 0 0 1 2 3 45
读数L= 固定刻度 + 半刻度 + 可动刻度
LOGO
L= 3 + 0 + 0.006 = 3.006 mm
读数练习3：
幸运体验
5 0 0 1 45
读数L= 固定刻度 + 半刻度 + 可动刻度
LOGO
L= 1+ 0 + 0.495 = 1.495 mm
【项目四】外经千分尺的使用注意事项及维护和保养
1、校正杆校正千分尺 2、清洁工件 3、将工件垂直立于桌面，测量工件 4、测试工件表面与测杆垂直接触 5、旋棘轮3次 6、拧紧锁止装置 7、读数 8、记录数据 9、进行二次测量 10、两次测量数据求平均值 11、清洁 12、涂抹润滑油 13、归零 14、放入盒内 15、清洁现场
LOGO
LOGO
希望大家学以致用！
LOGO
外径千分尺的读数及使用
汽车专业部宗丽娜
情景剧小组讨论
问题1：视频中使用了哪种测量工具？
问题2：视频中反映了哪些问题？
LOGO
Page
2
【项目一】外径千分尺的结构及刻线原理
测砧
测微螺杆
固定套筒
微分筒
棘轮
锁紧装置
尺架
LOGO
Page 3
【项目一】外径千分尺的结构及刻线原理
半刻度一格为 0.5㎜
可动刻度：每格为0.01㎜
固定刻度：每刻度为1㎜

千分尺操作培训教材ppt课件

棘轮
置零按钮
数据锁定按钮固定座
测量尺寸隔热装置
公英制转换按钮读取数据
电源开关按钮
Company Logo
8
（3.2）刻度原理
锁紧扭
刻度：① 固定套筒最小刻度间隔：1格 = 0.5mm ② 微分套筒最小刻度间隔：1格 = 0.01mm
（微分套筒旋转一周，测杆轴向位移为0.5mm，即：固定套筒刻度1格）
若25~50mm或50~75mm等千分尺则以25mm或50mm的块规(也可用此规格的千分尺校对杆)夹于两测量面之间,轻轻转动,检查基准刻线位置对齐在同一直线后归零。
Company Logo
11
4.5、0~25MM使用前的准备工作
1、检查两测量面及被测工件表面是否洁净，被测工件表面是否有毛刺，如有，应先消除；
Company Logo
25
保存注意事项（一）
★.使用完将两测量面间留有1~2mm的间隙，关闭电源将仪器放入盒内。
将两测量面分开1mm左右；目的： ①卸除测量力，避免热胀冷缩引起的千分尺变形； ②让空气流通，避免测量面生锈；
Company Logo
1、若出现数字闪烁，表示电力不足，应及时更换电池！ 2、若出现死机或乱码，请重新开机一试，若仍不行，则需送出检修；
Company Logo
17
固定套管上的水平线与微分筒上 "0"线重合时校零合格
读取测量结果时视线方向尽量垂直于刻度面.
Company Logo
18
不归零时,必需暂停使用并送计量中心校验
Company Logo
19
在固定套管上读为39mm
第三位估读数为:0.006

《钳工工艺学》外径千分尺课件

【项目二】外径千分尺的结构
测量砧座
测微螺杆
固定套筒
微分筒活动套管
弓形尺架
锁紧装置
测力装置
外径千分尺的结构由固定的尺架、测量砧座、测微螺杆、固定套筒、微分筒、测力装置、锁紧装置等组成。
说明：1、一般尺架上刻有精度及测量范围。 2、测微螺杆的螺距为0.5mm。
3、转动测力装置，可带动微分筒和测微螺杆一起转动，测微螺杆沿轴向移动。把锁紧装置锁紧，测微螺杆就不能沿轴向移动。
观察：微分筒外圆周上刻有多少格？
第十五页，编辑于星期六：十四点二十一分。
5.原理
螺旋测微器是依据螺旋放大的原理制成的，螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。
第十六页，编辑于星期六：十四点二十一分。
第二十五页，编辑于星期六：十四点二十一分。
外径千分尺的读数练习：
是否超过半毫米
数？是。+0.5
整毫米数：1
30
读小数：25格
25×0.01=0.25
25
01 20
读数L= 1 .5 + 0.250 = 1.750 mm
第二十六页，编辑于星期六：十四点二十一分。
千分尺的读数练习：
是否超过半毫米
【项目四】外径千分尺的读数方法
读数三步曲：第一步：先读整数——在固定套筒上读出其与微分筒边缘
靠近的刻线数值（包括整毫米数和半毫米数）。
第二步：再读小数——再从微分筒上读出与固定套筒中线对齐的刻度；将此刻度乘以0.01mm就是小数部分的读数。
第三步：求和——把以上两数值相加，就是尺寸读数

常用量具游标卡尺外径千分尺内径千分尺的使用方法共24页PPT

常用量具游标卡尺外径千分尺内径千分尺的使用方法
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
பைடு நூலகம்
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

【项目一】外径千分尺的结构
固定测砧
测微螺杆
固定套筒
微分筒
弓形尺架
锁紧装置绝热板
测力装置
说明：1、一般尺架上刻有精度及测量范围。 2、测微螺杆的螺距为0.5mm。
3、转动测力装置，可带动微分筒和测微螺杆一起转动，测微螺杆沿轴向移动。把锁紧装置锁紧，测微螺杆就不能沿轴向移动。
观察：微分筒外圆周上刻有多少格？
中线
2、微分筒读数从微分筒上找出与固定套筒中线对齐的那条刻线，
将此刻线乘以0.01mm就是小于0.5mm的小数部分的读数
中线
3．求和把以上两数值相加，就是尺寸数值
读数示例１
是否超过半刻度？是。+0.5
整毫米刻度：2
01 2
0 可动刻度：46格 46×0.01=0数 + 半毫米数 + 微分筒读数
18
布置作业
请根据图中千分尺刻度显示的六组情况读出测量数值。
【项目二】外径千分尺的刻线原理
半刻度为0.5毫米
可动刻度：50格，每格为0.01毫米
整毫米刻度：每刻度为1毫米
0
45
01
2
40
千分尺的刻线原理.mp4
【项目三】外径千分尺的读数方法
１．固定套筒读数先看固定套筒上距微分筒左端圆周最近的刻线，从整毫米刻度读出整数，从半刻度读出0.5mm的小数。若半刻度未露出，则加上零。
L= 0 + 0 + 0.496 = 0.496 mm
读数练习1：
1.604
15
10
01
5
答案：L= 1+ 0.5 + 0.104 = 1.604 mm
读数练习2：
0
1.004
5 0 45
答案：L= 1+ 0 + 0.004 = 1.004 mm
读数练习3：
0
0.905
45 40 35
答案：L= 0+ 0.5 + 0.405 = 0.905 mm
L= 2 + 0.5 + 0.460 = 2.960mm
读数示例２：
是否超过半刻度？是。+0.5
整毫米刻度：1
30
25 01
20
可动刻度：25格 25×0.01=0.250
读数L= 整毫米数 + 半毫米数 + 微分筒读数
L= 1 + 0.5 + 0.250 = 1.750mm
读数示例３：
是否超过半刻度？否。
线
读数L= 整毫米数 + 半毫米数 + 微分筒读数
L= 0 + 0.5 + 0.006
= 0.506 mm
读数示例５：
是否超过半刻度？不太清楚。
整毫米刻度：0
5 0 0 45
可动刻度：49.6 49.6×0.01=0.496 说明没有超过半
刻度线
读数L= 整毫米数 + 半毫米数 + 微分筒读数
课堂练习
请根据图中千分尺刻度显示的三组情况读出测量数值。
读数一： 7.242mm 读数二： 11.790mm 读数三： 28.336mm
课堂测验
请根据图中千分尺刻度显示的五组情况读出测量数值。
1
2
3
2.309mm
4
1.627mm
5
3.500mm
2.947mm
1.052mm
课堂小结
1. 外径千分尺的结构 2. 外径千分尺的刻线原理 3.外径千分尺的读数方法
《极限配合与技术测量》
外径千分尺
【知识回顾】

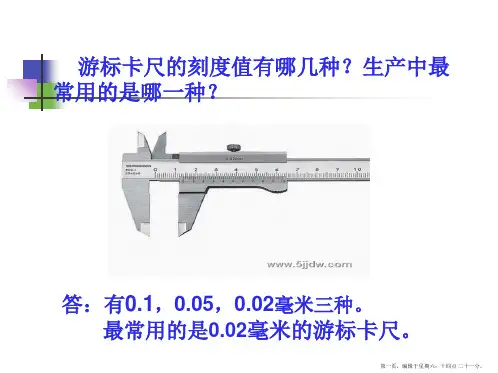

游标卡尺的刻度值有哪几种？生产中最常用的是哪一种？
答：有0.1，0.05，0.02毫米三种。最常用的是0.02毫米的游标卡尺。
讨论问题
如图所示阶台轴零件图，本工序需要保证两个尺寸
和
，试选用合理的量具进行检测，并判断该零件是否合格。
我们就要换用精度更高的量具。 ------螺旋测微量具，也就是千分尺
整毫米刻度：2
01
40 可动刻度：34.4
35 34.4×0.01=0.344
2 30
读数L= 整毫米数 + 半毫米数 + 微分筒读数
L= 2 + 0.0 + 0.344 = 2.344 mm
读数示例４：
是否超过半刻度？不太清楚。
整毫米刻度：0
5 0 0 45
可动刻度：0.6 0.6×0.01=0.006 说明已经超过半刻度
