千分尺公开课课件

千分尺公开课课件

润滑
定期在千分尺的活动部位 涂抹适量的润滑油，以保 持其顺畅移动。
存储
将千分尺存放在干燥、无 尘的地方，避免与硬物接 触导致划伤。
常见故障及排除方法
测量面磨损
如出现测量面磨损，应及时更换 磨损件，确保测量精度。
活动部位卡滞
如出现活动部位卡滞，应检查是否 缺少润滑油，并清洁活动部位。
示值误差
如出现示值误差，应进行校准，确 保测量准确性。
测微螺杆
01
02
03
04
测微螺杆是千分尺的另一个重 要部分，它与测量头相连，用 于将测量头的移动转化为可读
数值。
测微螺杆通常由高精度钢材制 成，以保证其稳定性和准确性
。
测微螺杆的旋转运动通过一系 列齿轮和蜗轮传递到可读数装
置，如刻度盘或显示屏。
测微螺杆的旋转范围通常在 0.5到10圈之间，对应于千分
定期检查与校准
检查
定期检查千分尺的外观、活动部 位是否正常，测量面是否磨损等 。
校准
根据千分尺的类型和使用频率， 定期进行校准，以确保测量精度 。
05
千分尺的应用案例
在机械制造中的应用
机械零件的精确测量
千分尺在机械制造中用于测量各种机械零件的尺寸、孔径、槽宽 等，确保零件的精度和符合设计要求。
根据被测物体的尺寸选择合适的测量 范围，避免超量程使用。
检查千分尺的零位
使用前应检查千分尺的零位是否正确， 如果不正确需要进行调整。
使用步骤
01
02
03
04
校准千分尺
在测量前需要对千分尺进行校 准，确保测量结果的准确性。
选择合适的测头
根据被测物体的形状和尺寸选 择合适的测头进行测量。

千分尺的读数ppt课件

千分尺的读数ppt课件
固定套筒读数：30.5 微分筒读数：29.8 ×0.01=0.298
测量结果=固定套筒读数+微分筒读数 =30.5+0.298=30.798
6
微分筒刻度与基准线对齐
固定套筒读数：31 微分筒读数：25.0 ×0.01=0.250
测量结果=固定套筒读数+微分筒读数 =31+0.250=31.250
7
= 31+0.046=31.046
11
1、先转动千 分尺的微分筒
2、待测微螺杆 的测量面接近被 测面时改转测力 装置
3、锁紧扳 手、读数
12
任务： 用校准过 的外径千 分尺检测 零件的尺 寸！
13
14
从本节课的内容来看，我们在检 测零件时选用量具的主要依据是什么？
答案：工件的尺寸公差和量具的 测量精度。
一般每隔25mm为一档。
4
30
0 0.05
固定套筒上刻有基准 线，基准线上下侧有两排 刻度线，上下两条相邻刻 度线的间隔为每格0.5mm.
微分筒有 50格刻度，其 每旋转一周轴 向移动0.5mm。 那么每转一小 个格移动 0.01mm，其分 度值也为 0.01mm.
5
读数：
1、固定套筒读数：读露出刻线的整毫米和半毫米数。 2、微分筒读数：读出与基准线对准的微分筒上格数（估读一位）×分度值 3、测量结果=固定套筒读数+微分筒格读数
15
• 路漫漫其修远兮，
结
• 吾将上下而求索。
束
语
16
1
30
0 0.05
被检零件图：
检测内容：Φ30 的直径
尺寸公差：0.018 量具的选用：外径千分尺
2
千分尺类量具又称测微类量 具，它是利用螺旋副运动原理进 行测量和读数的一种测微量具。

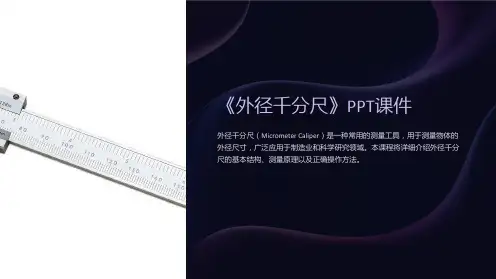

《外径千分尺》课件

《外径千分尺》课件

读数盘
用于读取测量结果，通常采用刻度盘或数 字显示屏。
刀片
用于测量尺寸的刀片，可以更换以适应不 同尺寸的物体。
不同型号的外径千分尺还可能包括其他附件，如延长杆、专用夹具等，用于测量特殊形状的物体。
测量原理
外径千分尺通过使用螺旋机构和测量头的移动来测量物体的外径尺寸。其工作原理包括：
1 螺旋机构
通过旋转螺旋机构，测量头可以向外或向内移动，实现对被测物体的测量。
通过学习本课程，您将掌握外径千分尺的基本知识，并能够正确、有效地使用这一测量工具。
外径千分尺的应用领域包括机械制造、汽车工业、航空航天、电子工业以及科学实验室等。它能 提供准确的测量结果，帮助人们控制和改善产品的质量。
基本结构
外径千分尺主要由以下几个部分组成：
测量床
用于放置被测物体的部分，通常有固定床 和活动床两个部分。
测量头
位于外径千分尺的顶端，用于与被测物体 接触并进行测量。
2 测量头
测量头通过接触被测物体，并通过刀片与其表面产生接触力。根据测量头的移动距离和 测量床的刻度，可以得出被测物体的外径尺寸。
3 准确性影响因素
外径千分尺的测量准确性受多种因素影响，如刀片的质量、测量头与被测物体的接触质 量、环境温度等。使用外径千分尺时，需要注意这些因素以确保准确的测量结果。
操作方法
1 注意事项
2 常见故障及解决方法
使用外径千分尺时，需要注意保持测量 头与被测物体的接触质量，避免误操作 和错误的测量结果。
介绍外径千分尺常见的故障现象和解决 方法，以帮助用户在使用过程中能够应 对和解决问题。
总结
外径千分尺具有多种优点，包括高精度、可靠性和广泛的应用领域。然而，它也存在一些缺点， 例如使用过程中的操作复杂性和维护成本。随着技术的不断发展，未来外径千分尺可能会趋向更 智能化和便携化。

外径千分尺读数 ppt课件

外径千分尺读数 ppt课件

（2）读数偏大
5
0 0
45
基准线在0刻线 以上，读数偏大
ppt课件
5
（3）读数偏小
5
0
0
45
基准线在0刻线以 下，读数偏小
ppt课件
6
三、外径千分尺使用注意事项：
1．转动保护旋钮时不可太快，否则由于惯性会使接触压力过
大使被测物变形，造成测量误差，更不可直接转动大旋钮
去使测杆夹住被测物，这样往往压力过大使测杆上的精密
（1）、
1.606
1
15
0
10
5
答案：L= 1+ 0.5 + 0.106 = 1.606 mm
ppt课件
12
六、请你读出下列示值：
（2）、
1.007
0
5
0
45
答案：L= 1+ 0 + 0.007 = 1.007mm
ppt课件
13
六、请你读出下列示值：
（3）、
0.905
0
45
40
35
答案：L= 0.5 + 0.405 = 0.905 mm
ppt课件
14
ppt课件
15
半刻度：每刻度
刻线为0.01mm
为0.5mm
整刻度： 每刻度为
1mm
01
2

45
40
测量值=固定套筒数值+微分筒数值（+估读位）
注：1.固定套筒数值=整毫米数（+半毫米数）
2.微分筒数值=微分筒pp上t课件的格数×0.01mm
8
五、外径千分尺的 读数练习：
是否超过半刻 度？是。
情况之一、

游标卡尺和千分尺的使用方法讲义PPT课件(15张)

游标卡尺和千分尺的使用方法讲义PPT课件(15张)

5.负责对重点、危险部位和过程的监 控，落 实监控 人员， 组织对 监控人 员素质 和技能 的培训 及上岗 前的并 向项目 副经理 反馈整 改情况 。发生 工伤事 故，应 立即采 取措施 ，协同 安全部 门开展 事故的 应急救 援，并 保护现 场，迅 速报告 。
2.负责检查督促每项工作的开展和接 口的落 实，有 权拒绝 不符合 安全操 作的施 工任务 ，除及 时制止 外，有 责任向 项目经 理汇报 ；
3.参与对分包方评价，制订与分包的 安全、 治安、 消防和 环境卫 生等协 议书， 并对分 包合同 、协议 的履行 实施全 过程控 制，并 做好记 录；
4.对安全部门或上级提出的事故隐患 整改要 求，按 照纠正 和预防 措施要 求，落 实人员 实施整 改；
读数方法
测量时，当小砧和测微螺杆并拢时，可动 刻度的零点若恰好与固定刻度的零点重合，旋出 测微螺杆，并使小砧和测微螺杆的面正好接触待 测长度的两端，那么测微螺杆向右移动的距离就 是所测的长度。
这个距离的整毫米数由固定刻度上读出， 小数部分则由可动刻度读出。
1.认真执行安全技术措施及安全操作 规程， 负责对 施工班 组人员 及分包 方人员 进行有 针对性 的安全 技术交 底，履 行签字 手续， 并对规 程、措 施及交 底执行 情况经 常检查 ，随时 纠正违 章作业 ；
7.施工中确因作业需要拆除各类防护 设施的 ，应由 作业班 组向项 目副经 理提出 申报， 经采取 有效的 安全补 救措施 后方能 拆除； 作业完 毕后， 项目副 经理应 督促有 关人员 及时做 好复原 工作， 经重新 验收后 方可使 用。
8.当土建结构施工完成后转入装饰或 安装施 工时， 必须对 临边、 洞口、 管弄井 和电梯 井等安 全防护 设施重 新进行 验收， 确认合 格后， 方能投 入使用 。如装 饰或安 装作业 交付其 它施工 单位时 ，双方 应履行 交接手 续，做 到职责 明确。

千分尺说课课件

千分尺说课课件

步骤： 结果:
完成第三个教学目标
பைடு நூலகம் 突出重点
突破难点
利用多媒体课件及测 量实例的结果，重点分 析外径千分尺读数方法。 从而突出重点，突破难 点。
任务四 外径千分尺的正确操作
重点
组别： 组员： 用合适的外径千分尺检验出2个零件是否合格？ 14分钟
设计意图
1.①号零件用 千分尺。 2.②号零件用 千分尺。 3.选出合格的零件有 。 4.选出报废的零件有 。 5.报废零件中哪些尺寸是不合格的，超差了多少？ 6.外径千分尺使用时的注意事项？ 完成第四个教学目标
导入新课
3分钟
某中职学校数控专业二年级学生在数控车间实训，老师给他们布置了新 的加工任务（小轴），加工图纸如下图所示（小轴材料为45#）。现在每台车 床上配有的标准量具仅有普通游标卡尺，请同学们学习书本，回答下列问题： 1.在加工测量过程中能否测出加工的零件是否合格，并说出理由？ 2.若不能测出则应该用哪种量具可以满足测量要求，并简单说明理由。
设计 意图
可以让学有余力的学生有所提高，还可以达到
拔尖和减负的目的。
五、说板书设计

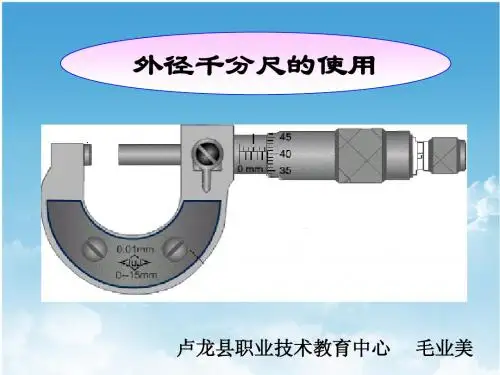

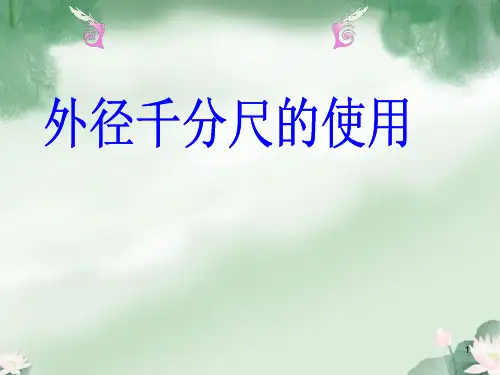

外径千分尺的使用
三、外径千分尺的 一、外径千分尺的 二、外径千分尺的 结构及用途 读数 操作 1.尺架 2.固定测砧 3.锁紧装置 4.微分筒 5.固定套筒 6.测微螺杆 7.测力装置 1.读出整毫米数 和半毫米数； 2.看读出不足半 毫米的数； 3.两个读数相加 为测得的实际尺寸 1.选择量程 2.转动微分筒 3.转动测力装置 4.读数
在教学过程中，有 效利用多媒体设备， 通过实物展示，用 积分制激发学生的 学习热情，让学生 主动参与到课堂活 动中，成为学习真 正的主人。
三、说教学方法

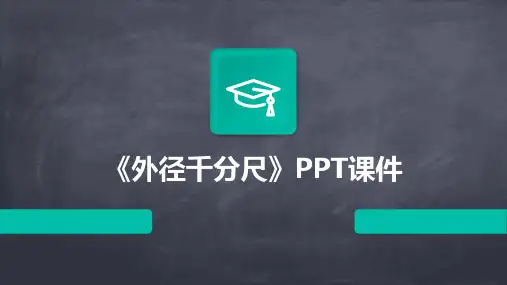

《外径千分尺》课件

《外径千分尺》课件

结构与原理
总结词
外径千分尺由测砧、测微螺杆、锁紧旋钮、测力装 置等部分组成，工作原理基于螺旋副传动和杠杆原 理。
详细描述
外径千分尺由测砧、测微螺杆、锁紧旋钮、测力装 置等部分组成。测微螺杆的移动距离与测砧上的刻 度盘对应，通过螺旋副传动将微小的位移放大，再 通过杠杆原理将位移量转换为指针的转动，从而读 出测量值。
在其他领域中的应用
医疗器械的测量
在医疗器械领域，外径千分尺用 于测量各种医疗器械的外径尺寸 ，如导管、医疗管等，确保医疗 器械的准确性和安全性。
科研实验的测量
在科研实验中，外径千分尺用于 测量各种实验器材的外径尺寸， 如试管、烧杯等，确保实验数据 的准确性和可靠性。
05
外径千分尺的发展趋势与未来 展望
务。
国际合作与交流
03
加强国际合作与交流，引进国外先进技术和管理经验，推动外
径千分尺行业的快速发展。
THANKS
感谢观看
新能源领域
随着新能源行业的发展，外径千分尺在电池、风力发电机等设备的 制造和检测中发挥重要作用。
生物医疗领域
在生物医疗领域，外径千分尺用于测量医疗器械、实验器材等的尺 寸，确保精确度和安全性。
未来发展趋势与展望
绿色环保
01
未来的外径千分尺将更加注重环保，采用环保材料和低能耗设
计。
定制化服务
02
根据不同行业和用户需求，提供定制化的外径千分尺产品和服
在电子行业中的应用
电子元件的测量
在电子行业中，外径千分尺用于 测量各种电子元件的外径尺寸， 如电容、电阻等，确保元件的规
格和质量符合要求。
PCB板检测
在PCB板的制造和检测过程中， 外径千分尺用于测量线路宽度、 间距等尺寸，确保PCB板的精度

游标卡尺 千分尺的使用课件

游标卡尺 千分尺的使用课件

读数
观察游标上的刻度，读取测量的起始点和终止点对应的数 值。
记录
将测量结果记录在笔记本或记录表上，以便后续分析。
注意事项
避免过度用力或施加侧向力，以免影响测量精度；测量过 程中保持稳定，避免卡尺移动；清洁卡尺测量端，避免磨 损和污染。
测量结果的读取与记录
读取整数和小数位
根据游标上的刻度，读取 整数和小数位数值。
根据被测物体的尺寸选择合适 的测量范围，并调整千分尺的
微分筒和测砧。
测量步骤与注意事项
放置被测物体
将被测物体放置在稳定的工作台上，调整千分尺的位置 ，使测量面与被测物体接触。
旋转微分筒
轻轻旋转千分尺的微分筒，使测量面与被测物体接触， 并保持一定的预压力。
读取初读数
旋转测微螺杆，使千分尺的测砧与被测物体表面接触， 并读取初读数。
游标卡尺 千分尺的使用ppt 课件
contents
目录
• 游标卡尺的基本知识 • 游标卡尺的使用方法 • 千分尺的基本知识 • 千分尺的使用方法 • 游标卡尺与千分尺的比较与选择 • 实际应用案例分析
01 游标卡尺的基本 知识
游标卡尺的种类与用途
游标卡尺有多种类型，包括长度游标卡尺、深度游标卡尺和 内径游标卡尺等，主要用于测量长度、深度和内径等尺寸。
注意事项
无论是使用游标卡尺还是千分尺，都 应遵循正确的操作方法，避免影响测 量的精度。同时，对于不同材质和表 面的零件，应选择合适的测量工具和 接触方式，以确保测量的准确性。
THANKS
பைடு நூலகம்感谢观看
旋转测微螺杆
轻轻旋转测微螺杆，使千分尺的测量面与被测物体表面 紧密接触，并观察微分筒的读数变化。
读取测量结果

内测千分尺课件

内测千分尺课件

8
在螺旋副中，丝杆和轴套的磨损情况不同。正常情 况下，轴套的磨损是均匀的。而丝杆的磨损并非处 处一致。经常使用的地方磨损厉害，而使用少的部 位则磨损小。 从图3(A)可以看出，当均匀磨损时，螺距不变，不 影响示值误差。只有不均匀磨损时才会因螺距误差 而引起示值误差。如图3(B)所示。
图3.
9
3 测力过大或过小
准轴线的延长线上。也正因为如此，使容易产生较大
的误差。当固定测爪端的滚珠部分间隙调好后，还应 该调活动测爪间的间隙，否则会因此引起向摆动和轴 向窜动2个误差。 消除方法如图1示，拧下导向销盖8，
用起子反复调整螺钉的松紧，使导向销在导向
槽内位置适当。用左手握住固定测爪，右手轻 摇晃活动测爪，以不产生手感的明显左右前后 摆动为好，而活动测爪要活动自如。

4
消除方法，装配时先放少许黄油，注意一
定不要太多。先放小滚珠，排列需均匀，再放 大滚珠，拧上定珠帽。这时要注意间隙，反复 多次调整。其做法是，用右手握住主尺，左手 握住固定测爪，轻轻前后(朝棘轮方向)晃动，直
至无手感的轴向窜动为止。这一步十分重要，
否则修后得不到理想的结果。
5
2)内测千分尺不符合阿具原理，因为测量轴线不在基

内测千分尺的示值误差还与测力有关测力大了产生正的示
值误差，测力小了产生负的示值误差。测力一般5～9N为 合格。如测力不台格，修理方法与千分尺相同。
10
工作原理： 孔径千分尺是利用螺纹锥体（或光面锥体）的转 动（或移动）来推动三只测量爪进行孔径测量的计量 器具。
11
光面锥体结构
12
孔径千分尺的修理方法

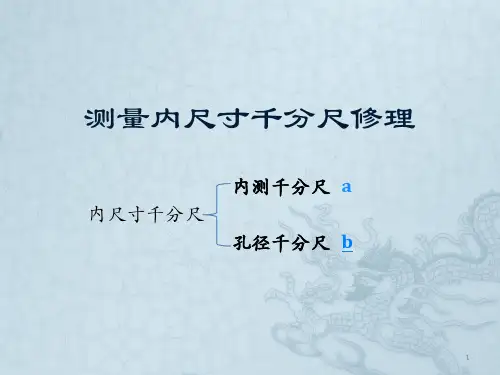

内测千分尺产生示值误差的原因和削除方法

丝杆轴向窜动；测爪径向摆动 螺旋副制造误差和使用中的不均匀磨损 测力过大或过小

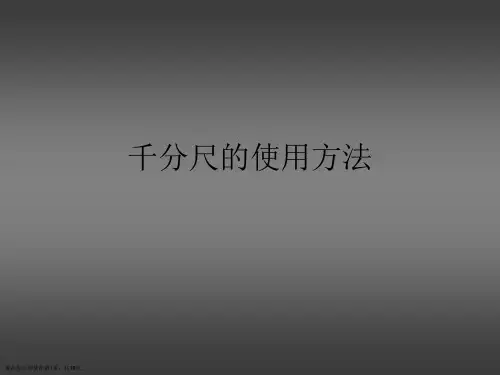

千分尺的使用方法PPT课件

千分尺的使用方法PPT课件

一、千分尺的结构和原理
什么是千分尺？
千分尺又称螺旋测微器，螺旋测微仪 、分厘卡，是比游标卡尺更精密的测量长 度的工具，用它测长度可以准确到 0.01mm，测量范围为几个厘米。
现在您正浏览在第5页，共18页。
一、千分尺的结构和原理 千分尺的结构
现在您正浏览在第6页，共18页。
一、千分尺的结构和原理
现在您正浏览在第8页，共18页。
二、千分尺的使用方法
1）使用前应先检查零点：
缓缓转动微调旋钮D′，使测杆（F）和测砧（A）接触， 到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻 线应当和固定套筒上的基准线（长横线）对正，否则有零 误差。
现在您正浏览在第9页，共18页。
二、千分尺的使用方法
千分尺的调零判断：
5
0 0
45
没有调零， 读数偏大
现在您正浏览在第10页，共18页。
二、千分尺的使用方法
千分尺的调零判断：
5 0 0 45
没有调零， 读数偏小
现在您正浏览在第11页，共18页。
二、千分尺的使用方法
千分尺的调零判断：
5 0
0
45
调零准确
现在您正浏览在第12页，共18页。
二、千分尺的使用方法
2）左手持尺架（C），右手转动粗调旋钮D使测杆F与测砧A 间距稍大于被测物，放入被测物，转动保护旋钮D′到夹 住被测物，直到棘轮发出声音为止，拨动固定旋钮G使测杆
千分尺的原理 螺旋测微器是依据螺旋放大的原理制成
的，即螺杆在螺母中旋转一周，螺杆便沿着 旋转轴线方向前进或后退一个螺距的距离。 因此，沿轴线方向移动的微小距离，就能用 圆周上的读数表示出来。
现在您正浏览在第7页，共18页。

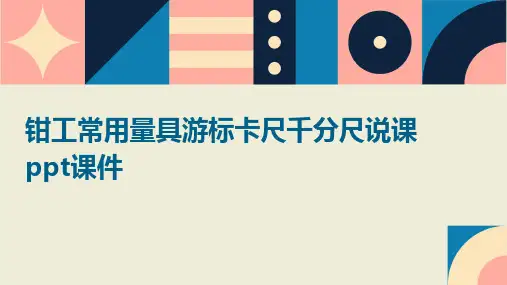

钳工常用量具游标卡尺千分尺说课PPT课件课件

钳工常用量具游标卡尺千分尺说课PPT课件课件
成。
定制化和个性化
随着机械加工行业的多样化发展， 量具将更加注重定制化和个性化，
满足不同用户的需求。
THANKS
感谢观看
正确使用量具
在使用游标卡尺和千分尺进行测 量时，应确保量具的测量面与被 测物体表面紧密贴合，避免产生
测量误差。
读数方法
游标卡尺和千分尺的读数方法略有 不同，使用时应根据量具的规格和 精度要求进行读数。
测量误差分析
测量误差的产生可能由多种因素引 起，如量具本身误差、操作误差、 环境误差等，应对误差进行分析和 控制。
02
游标卡尺介绍
游标卡尺的结构
01
02
03
04
主尺
用于测量物体的长度和宽度。
游标
用于读取小数部分的尺寸，可 以移动以对准不同的刻度。
紧固螺丝
用于固定游标，使其与主尺同 步移动。
测爪
用于测量内径和外径，测爪可 以伸缩以适应不同尺寸的物体
。
游标卡尺的工作原理
01
当游标移动到对应的刻度时，主 尺和游标之间的相对位置会发生 变化，从而读取物体的尺寸。
04
测力砧座是千分尺的辅 助部件，用于放置测力 装置。
千分尺的工作原理
当测微螺杆与测砧接触并传递测量力时， 由于测微螺杆的螺距与测砧的螺距不同， 因此当转动测微螺杆时，它会产生线性
位移，从而改变千分尺的测量长度。
通过锁紧装置固定测微螺杆的位置，可 以保证测量精度和重复性。
测力装置的作用是控制测微螺杆的测量 力，防止因过大的测量力对被测工件造
钳工常用量具游标卡尺千分尺说课 ppt课件
• 引言 • 游标卡尺介绍 • 千分尺介绍 • 游标卡尺与千分尺的比较 • 实际应用案例 • 总结与展望
