千分尺的使用方法PPT课件

千分尺的使用方法PPT课件

二、千分尺的使用方法
千分尺的调零判断：
5 0 0 45
没有调零， 读数偏小
精选ppt课件最新
11
二、千分尺的使用方法
千分尺的调零判断：
5 0
0
45
调零准确
精选ppt课件最新
12
二、千分尺的使用方法
2）左手持尺架（C），右手转动粗调旋钮D使测杆F与 测砧A间距稍大于被测物，放入被测物，转动保护旋钮 D′到夹住被测物，直到棘轮发出声音为止，拨动固定 旋钮G使测杆固定后读数。
度的零点不相重合，将出现零误差，应加以修正，即
在最后测长度的读数上去掉零误差的数值。
精选ppt课件最新
15
四、千分尺的使用注意事项和保养
•检查零位线是否准确； •测量时需把工件被测量面擦干净； •工件较大时应放在V型铁或平板上测量； •测量前将测量杆和砧座擦干净； •拧活动套筒时需用棘轮装置； •不要拧松后盖，以免造成零位线改变； •不要在固定套筒和活动套筒间加入普通机油； •用后擦净上油，放入专用盒内，置于干燥处。
千分尺的结构
精选ppt课件最新
6
一、千分尺的结构和原理
千分尺的原理
螺旋测微器是依据螺旋放大的原理 制成的，即螺杆在螺母中旋转一周，螺 杆便沿着旋转轴线方向前进或后退一个 螺距的距离。因此，沿轴线方向移动的 微小距离，就能用圆周上的读数表示出 来。
精选ppt课件最新
7
一、千分尺的结构和原理
千分尺精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，
精选ppt课件最新
16
在线模拟千分尺测量练习，请登录：
在线解惑请手机扫 描右边的二维码
精选ppt课件最新
17
END

游标卡尺 千分尺的使用PPT28页

游标卡尺 千分尺的使用PPT28页
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
游标卡尺 千分尺的使用 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。

56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿

千分尺的正确使用方法PPT课件

千分尺的正确使用方法PPT课件

精选ppt
3
b检查零点。
缓缓转动小旋钮，使测杆与测砧接触，到棘轮发出 声音为止，此时活动套筒的零刻线应当和固定套筒上的 基准线（长横线）对正，否则有零误差。 （如果不归零先不要盲目调，先检查a擦干净没）
精选ppt
4
调零判断：
5 0 0 45
没有调零， 读数偏大
精选ppt
5
5 0 0 45
没有调零， 读数偏小
固定刻度： 0mm
0
5
0
45
没越过0线，说明 没超过半刻度线 可动刻度：
49.6
读数L= 固定刻度 + 可动刻度
L= 0 + 0.496 = 0.496 mm 精选ppt
0.496mm
24
j 当小砧和测微螺杆并拢时，可动刻度的零点与固定 刻度的零点不相重合，将出现零误差。
应加以修正，即在最后测长度的读数上去掉零误差 的数值。
×
精选ppt
√
29
d. 转动小旋钮时，微分筒应能自由灵活地沿着 固定套筒活动，没有任何轧卡和不灵活的现象。 如有活动不灵活的现象，应及时送修。
精选ppt
30
e．被测物表面应光洁，不允许把测杆固定 而将被测物强行卡入或拉出，那会划伤测杆 和测砧的经过精密研磨的端面。
精选ppt
31
f．轻拿轻放，防止掉落摔坏。 g．用毕放回盒中，存放中测杆和测砧不要接触，长期
0.460mm
20
注意：
i 读数时，千分位有一位估读数字，不能随便扔掉。 即使固定刻度的零点正好与可动刻度的某一刻度
线对齐，千分位上也应读取为“0”。
精选ppt
21
6、螺旋测微器的读数练习：
固定刻度： 2.0mm

千分尺公开课课件

千分尺公开课课件

2.螺旋测微器的刻度：
0.5mm刻度线或 半刻度线 0.5mm刻度线的特点 不标数字
基准线 mm刻度线
mm刻度线的特点 只标0、5、10、15等数字
看看你手里的 千分尺是什么 情况呢？？
mm刻度线不一 定在固定刻度下 方，也可以在固 定刻度的上方。 可通过标注的数 字来判断。
3.1 螺旋测微器的固定刻度读数方法
可动刻度： 25.0×0.01
读数L=
固定刻度
+
半刻度
+
可动刻度
L= 1 + 0.5 + 0.250 = 1.750 mm
4.3 千分尺的读数训练：
是否超过半刻 度？否。
40 35 固定刻 度：2 0 1 2 30
可动刻度： 34.4×0.01
读数L=
固定刻度
+
半刻度
+
可动刻度
L= 2 + 0.0 + 0.344 = 2.344 mm
四、课堂小结
1.千分尺的结构： 主要由固定套筒、尺架、微分筒、测微螺杆以及测力棘 轮等构成。
2.千分尺的读数方法： a.先读固定刻度的读数 b.在读可动刻度的读数 c.将固定刻度的读数和可动刻度读数相见。 3.千分尺的使用注意事项及其维护：
五、课后作业及思考
1.课后作业： 多练习游标卡尺和千分尺的读数 2.思考： 如果千分尺的固定套筒的基准线与可动刻 度上的零线，没有对准时，这个时候读数与实 际尺寸的差异？
0 45
可动刻度： 49.6×0.01 说明没有超过半 刻度线
读数L=
固定刻度
+
半刻度
+
可动刻度
L= 0 + 0.0 + 0.496 = 0.496 mm

千分尺操作培训教材ppt课件

千分尺操作培训教材ppt课件

棘轮
置零按钮
数据锁定按钮 固定座
测量尺寸 隔热装置
公英制转换按钮 读取数据
电源开关按钮
Company Logo
8
（3.2）刻度原理
锁紧扭
刻度：① 固定套筒最小刻度间隔：1格 = 0.5mm ② 微分套筒最小刻度间隔：1格 = 0.01mm
（微分套筒旋转一周，测杆轴向位移为0.5mm，即：固定套筒刻度1格）
若25~50mm或50~75mm等千分尺则以25mm或50mm的块规(也可用此规 格的千分尺校对杆)夹于两测量面之间,轻轻转动,检查基准刻线位置对齐 在同一直线后归零。
Company Logo
11
4.5、0~25MM使用前的准备工作
1、检查两测量面及被测工件表面 是否洁净，被测工件表面是否 有毛刺，如有，应先消除；
Company Logo
25
保存注意事项（一）
★.使用完将两测量面间留有1~2mm的间隙，关闭电源将仪器放入盒内。
将两测量面分开1mm左右； 目的： ①卸除测量力，避免热胀 冷缩引起的千分尺变形； ②让空气流通，避免测量 面生锈；
Company Logo
1、若出现数字闪烁，表 示电力不足，应及时更换 电池！ 2、若出现死机或乱码， 请重新开机一试，若仍不 行，则需送出检修；
Company Logo
17
固定套管上的水 平线与微分筒上 "0"线重合时校 零合格
读取测量结果时视线方向尽量垂直于刻度面.
Company Logo
18
不归零时,必需暂 停使用并送计量 中心校验
Company Logo
19
在固定套管上读 为39mm
第三位估读 数为:0.006

千分尺的正确使用方法PPT课件

千分尺的正确使用方法PPT课件
固定刻度： 2.0mm
01 2
40 可动刻度：
35
34.4
30 0.344mm
读数L= 固定刻度 + 可动刻度
L= 2.0 + 0.344 = 2.344 mm
精选ppt课件最新
22
6、螺旋测微器的读数练习：
固定刻度： 0.5mm
0
5
0 45
越过了0线，说明 已超过半刻度线 可动刻度：
0.6
读数L= 固定刻度 + 可动刻度
千分尺的使用
********************公司
精选ppt课件最新
1
测微螺杆 止动旋钮
测砧
固定刻度
旋钮
微调旋钮
可动刻度 尺架
尺架的两侧面覆盖着（绝热板），手拿在绝
热板上，防止人体的热量影响千分尺的测量
精度。精选ppt课件最新
2
2、螺旋测微器的使用方法：
a使用前，应把千分尺的两个测砧面擦干净。 （软质白细布或干净棉丝）
30
e．被测物表面应光洁，不允许把测杆固定 而将被测物强行卡入或拉出，那会划伤测杆 和测砧的经过精密研磨的端面。
精选ppt课件最新
31
f．轻拿轻放，防止掉落摔坏。 g．用毕放回盒中，存放中测杆和测砧不要接触，长期
不用，要涂防锈油。
精选ppt课件最新
32
h、不得擅自拆改。
精选ppt课件最新
33
精选ppt课件最新
不同的人，用同一个千分尺，测量值会不同。
精选ppt课件最新
28
* 退出测量不应旋小旋钮。 （以防把小旋钮拧松，影响千分尺的“0”位）
×
精选ppt课件最新
√
29

千分尺的使用及校准ppt课件

千分尺的使用及校准ppt课件
• 压线离线：主刻度右边与微分筒相切时微分筒的 指示值。〔允差：压线0.05mm，离线0.10mm 〕
• 示值误差:用千分尺公用量块在千分尺丈量 范围内均匀分布5点放入量块直接丈量.
• (A+5.12, A+10.24, A+15.36, A+21.50, A+25.00;A为起始尺寸)
• 校正杆的尺寸:用量块和万能测长仪用比较 法丈量
千分尺
• 千分尺的量程普通为25MM一段〔也有030MM的，但比较少见〕，例如：0-25， 25-50，50-75，75-100，大于25MM的都 会配有校正棒。
各种千分尺
• 运用方法：
• 先清洁丈量面，丈量时要运用千分尺的测力安 装〔棘轮机构〕，缓慢的转动直到测力安装响 2-3声归零，再用同样的方法丈量并读数。
规范器图
校准工程及校准方法
JJG21-2019
• 外观 • 丈量面平面度:用平面平晶以技术光波干涉法判别
干涉条纹.对于丈量范围较大的千分尺用刀口形直 尺以光隙法.〔允差：数显0.3um，机械0.6um〕 • 丈量面平行度:用平行平晶以技术光波干涉法判别 干涉条纹数.对于丈量范围较大的千分尺用量块丈 量任务面4个位置的尺寸,最大尺寸与最小尺寸之 差为平行度. 〔允差：数显1.5um，机械2.0um〕
千分尺的运用及校准
培训大纲
• 计量术语 • 千分尺的用途 • 任务原理 • 计量特性及技术参数 • 校准方法 • 本卷须知
• 千分尺(定义): 千分尺是运用螺旋副 传动原理,将回转运动变为直线运动的 一种量具.
• 主要用于丈量各种外尺寸和内尺寸.
• 千分尺符合阿贝原那么.
• 千分尺分为:外径千分尺,尖头千分尺, 璧厚千分尺,槽径千分尺,公法线千分尺, 深度千分尺,杠杆千分尺,内径千分尺,内 测千分尺等

千分尺公开课课件

千分尺公开课课件

市场发展前景
千分尺市场需求 持续增长
数字化、智能化 千分尺成为发展 趋势
千分尺应用领域 不断拓展，如航 空航天、医疗等 领域
千分尺市场竞争 激烈，需要不断 创新和优化产品 性能
Ppt
THANK YOU
汇报人：PPT
汇报时间：20XX/01/01
锁紧装置的类型： 螺旋锁紧、棘轮 锁紧、弹簧锁紧 等
锁紧装置的结构 ：包括锁紧螺母 、锁紧杆、锁紧 弹簧等
锁紧装置的使用 方法：根据测量 需求调整锁紧装 置的松紧程度， 确保测量精度
测微螺杆
组成：由螺杆、螺母和刻度盘组成 作用：用于测量微小距离 精度：可以达到0.01mm 特点：结构简单，操作方便，测量精度高
锁紧螺钉： 用于固定主 尺和游标位 置
刻度线：用 于读取测量 值
测量头
测量头的作用：测量工件的尺寸和精度 测量头的组成：包括测量杆、测量头、测量杆和测量头的连接部分 测量头的种类：有接触式和非接触式两种 测量头的精度：取决于测量头的材料、加工工艺和测量头的设计
锁紧装置
锁紧装置的作用： 确保千分尺在使 用过程中保持稳 定，防止测量误 差
PART 2
千分尺的概述
千分尺的定义
千分尺是一种精密测量工具，用于测量微小距离和角度 主要由主尺、副尺、游标、固定螺钉等部分组成 主尺和副尺上刻有刻度，游标上有刻度线 通过游标和主尺的相对位置，可以读取被测物体的尺寸和角度
千分尺的用途
测量工件的尺寸和精度 检测工件的表面粗糙度和形位公差 校准和调整工件的位置和角度 测量工件的硬度和弹性模量
完成测量后，清理千分尺，保持其清洁和 精度
读数方法
千分尺的刻度线 分为主刻度和副 刻度，主刻度线 每格代表 0.01mm，副刻 度线每格代表 0.001mm。

千分尺的使用方法及注意事项优质PPT

千分尺的使用方法及注意事项优质PPT

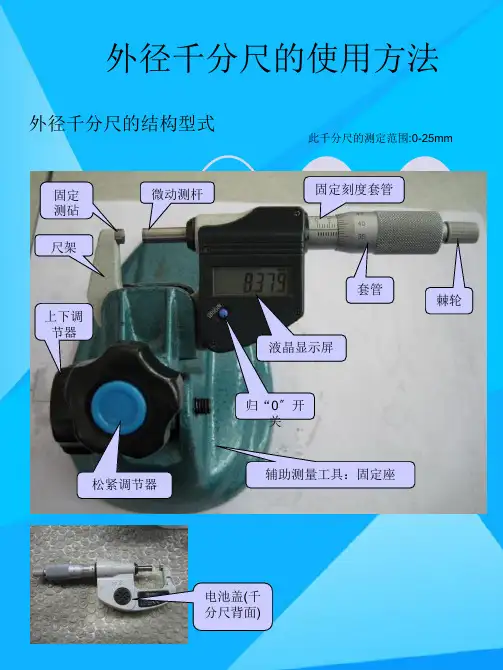

外径千分尺的使用方法
外径千分尺的结构型式
固定 测砧
尺架
微动测杆
上下调 节器
此千分尺的测定范围:0-25mm
固定刻度套管
套管 液晶显示屏
棘轮
松紧调节器
归“0〞开 关
辅助测量工具：固定座
电池盖(千 分尺背面)
一、清洗并归“0”
使用前用干净光滑的白纸 清洗，清洗完后看千分尺
是否归“0”
如不归“0”，则按归“0 〞键归零
二、校正
测量时,零件必须在千分尺的测量面中心测量; 外径千分尺的使用方法: 如不归“0”，则按归“0〞键归零 千分尺的液晶显示处不可碰油、碰水；
外径千分尺的使标用准方棒法:
使用千分尺测量零件尺寸时，必须注意以下几点： 使用千分尺测量零件尺寸时，必须注意以下几点： 如不归“0”，则按归“0〞键归零 外径千分尺的使用方法: 测量前应把千分尺擦干净,检查千分尺的测杆是否有磨损,测杆紧密贴合时,应无明显的间隙; 外径千分尺的使用方法: 用途:一般用来测量或检验零件的外径 使用前用干净光滑的白纸清洗，清洗完后看千分尺是否归“0” 用途:一般用来测量或检验零件的外径
3.测量时,用力要均匀,轻轻旋转棘轮,以响三 声为旋转限度,零件保持要掉不掉的状态；
4.千分尺的液晶显示处不可碰油、碰水； 5.测量零件时,零件上不能有异物,并在常温
下测量； 6.使用时,必须轻拿轻放,不可掉到地上。
使用用途前 :一用般干用净来光测滑量的或白检纸验清零洗件外，的径清外洗径测完量后看法千分尺是否归“0”
如不归“0”，则按归“0〞键归零 如不归“0”，则按归“0〞键归零 使用千分尺测量零件尺寸时，必须注意以下几点： 外径千分尺的使用方法:
测量时,用力要正均匀确,轻操轻旋作转方棘轮法,以响三声为旋转限度,零件保错持误要掉操不作掉的方状法态；
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

请你读出下列测量结果：
0.905
45 40 0 35
答案：L= 0.5 + 0.405 = 0.905 mm
【项目五】使用千分尺注意事项
1、 使用前检查微分筒的零线是否与套筒上的中线对 齐。应保持测量面与砧座的清洁。 2、 测量时，先直接转动微分筒，并将千分尺放正。 当测量面接近零件表面时，改用测力装置，直到 发出两三声“咔咔”声即停止转动，读出数值。 3、 不能用千分尺测量毛坯件及未加工表面。不能在 工件转动时进行测量。 4、读数要细心，看清楚，特别注意分清整刻线及 0.5刻线。
30 25 整毫米数 ：1 0 1 20
读小数 ：25格 25×0.01=0.25
读数L= 1 .5 + 0.250 = 1.750 mm
千分尺的读数练习：
是否超过半毫 米数？否。
读小数 ：34.5格 40 34.5×0.01=0.345
35
整毫米数 ： 2 0 1 2 30
读数L= 2 + 0.345 = 2.345 mm
【项目三】外径千分尺的刻线原理
半刻度为0.5毫米
可动刻度：50格，每 格为0.01毫米
0
固定刻度： 每刻度为1毫米
45 0 1 2 40
在千分尺的固定套筒上刻有轴向中线，在中线的两侧刻有两排刻 线。测微螺杆的螺距为0.5mm,微分筒的外圆周上刻有50格,微分筒 旋转一周(转过了50格),带动测微螺杆轴向移动0.5mm,而微分筒转过 1小格时,测微螺杆移动的距离为0.5/50=0.01mm.就是外径千分尺的 测量精度.

我们就要换用精度更高的量具。 ------螺旋测微量具，也就是千分【教学目标】
1、了解千分尺的种类及外径千分尺的结构 2、理解外径千分尺的刻线原理 3、掌握外径千分尺的读数方法 4、熟悉外径千分尺的使用注意事项
【教学重点】
1. 2. 外径千分尺的刻线原理 外径千分尺的读数方法
读数练习：
是否超过半毫米 数？不太清楚。
5 0 整毫米数 ： 0 0 45
读小数：0.6格 0.6×0.01=0.006 说明已经超过半 毫米数
读数L= 0.5 + 0.006 = 0.506 mm
请你读出下列测量结果：
1.604
15 10 0 1 5
答案：L= 1.5 + 0.104 = 1.604 mm
【项目四】外径千分尺的读数方法



读数三步曲： 第一步：先读整数——在固定套筒上读出其与微分筒 边缘靠近的刻线数值（包括整毫米数和半毫米数）。 第二步：再读小数——再从微分筒上读出与固定套筒 中线对齐的刻度；将此刻度乘以0.01mm就是小数 部分的读数。 第三步：求和——把以上两数值相加，就是尺寸读数 读数＝固定套筒读数（整数）＋微分筒读数（小数）
公 开 课
授课老师： 授课班级：13秋数控班 授课科目：《极限配合与技术测量》
【知识回顾】
游标卡尺的刻度值有哪几种？生产中 最常用的是哪一种？
答：有0.1，0.05，0.02毫米三种。 最常用的是0.02毫米的游标卡尺。
讨论问题
一般精度的零件可以用游标卡尺进行检 验，但是测量精度更高的零件，比如精度是 0.01毫米零件，能否用游标卡尺测量呢？
课堂实测练习


学生用千分尺测量工件的厚度尺寸或纸的 厚度、自己头发的直径等。 实操技巧：将待测工件放置平稳，左手握尺 身将千分尺放正，右手转动微分筒，当测量 面接近零件表面时，改用测力装置，直到发 出两三声“咔咔”声即停止转动，读出数值 。 学生实测记录表
工件厚度 纸的厚度 头发直径
测量数值
课堂小结
外径千分尺的读数方法：
是否超过半毫 米数 ？是。 +0.5
0
读小数 ：46格 46×0.01=0.46
整毫米数 ：2
0 1 2
45 40
读数L= 固定套筒读数（整数） + 微分筒读数(小数)
L= 2 .5 + 0.460 = 2.960 mm
外径千分尺的读数练习：
是否超过半毫 米数 ？是。 +0.5
【教学难点】
外径千分尺的读数方法
项目任务

1、千分尺有哪些类型？ 2、外径千分尺结构是怎样的？ 3、刻线原理是怎样的？ 4、如何读数？ 5、如何使用？
【项目一】千分尺的种类
外径千分尺 内经千分尺
内测千分尺
螺纹千分尺
公法线千分尺
.深度千分尺
根据用途的不同，千分尺可分为 以下十一种：
弓形尺架 锁紧装置
测力装置
外径千分尺的结构由固定的尺架、测量砧座、测微螺杆、固 定套筒、微分筒、测力装置、锁紧装置等组成。 说明：1、一般尺架上刻有精度及测量范围。
2、测微螺杆的螺距为0.5mm。 3、转动测力装置，可带动微分筒和测微螺杆一起转动，测微螺杆 沿轴向移动。把锁紧装置锁紧，测微螺杆就不能沿轴向移动。 观察：微分筒外圆周上刻有多少格？
1.千分尺的种类及外径千分尺的结构 2. 外径千分尺的刻线原理 3.外径千分尺的读数方法 4.外径千分尺的使用注意事项
22
布置作业
课本P140 5-8 5-10
23
1. 外径千分尺 3. 深度千分尺 5. 螺纹千分尺 7. 杠杆千分尺 9. 三爪内径千分尺 11.数显千分尺. 2. 杆式内径千分尺 4. 公法线千分尺 6. 壁厚千分尺 8. 内测千分尺 10. 尖头千分尺
最常用的是外径千分尺
【项目二 】外径千分尺的结构
测量砧座
测微螺杆
固定套筒
微分筒 活动套管
