电动汽车电能供给与保障技术规范供电系统1. 引言电动汽车作为一种环保、节能的交通工具，受到越来越多人的青睐。
为了满足电动汽车的充电需求，需要建立规范的电能供给与保障技术，以确保充电过程的安全与高效。
本文将介绍电动汽车电能供给与保障技术规范供电系统的重要性、关键技术要求以及监测控制措施等方面内容。
2. 电动汽车电能供给的重要性电动汽车使用电能进行驱动，因此电能供给是电动汽车正常运行的基础。
一个规范的电能供给系统可以提供以下优势：•高效：规范的供电系统能够提供高效的充电效率，缩短充电时间，提高电能的利用率。
•安全：规范的供电系统能够确保充电过程的安全性，包括电源稳定、过流保护、漏电保护等。
•可靠：规范的供电系统能够提供稳定可靠的电能供给，避免电能供应不足或电能波动等问题。
3. 电动汽车电能供给技术要求3.1 供电设备要求电能供给系统需要满足以下要求：•输出电压：供电设备应提供符合电动汽车充电接口标准的输出电压。
•输出功率：供电设备应根据电动汽车的需求，提供相应的输出功率。
•充电速度：供电设备应提供快速充电功能，以缩短充电时间。
•数据传输：供电设备应具备数据传输功能，以实现实时监测和控制。
3.2 充电接口要求充电接口是电能供给系统与电动汽车之间的连接部分，需要满足以下要求：•标准化：充电接口应符合国家相关标准，以保证与各种电动汽车的兼容性。
•安全性：充电接口应具备过流保护、短路保护等安全措施，以确保充电过程的安全性。
•数据传输：充电接口应具备数据传输功能，以实现充电状态的实时监测和控制。
4. 电动汽车电能保障技术要求除了电能供给外，还需要电能保障技术来确保电动汽车的正常使用。
4.1 充电基础设施建设充电基础设施建设是电动汽车电能保障的基础，需要满足以下要求：•充电桩布局：充电桩应布局合理，以满足不同地区的充电需求。
•充电桩数量：充电桩数量应与电动汽车数量相匹配，以避免充电排队等问题。
•充电桩运维：充电桩需要定期维护检修，确保正常运行。

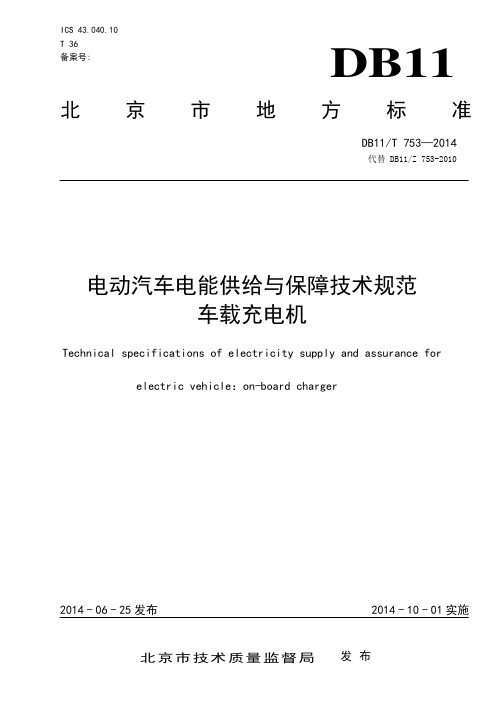

ICS43.040.10T 36备案号: DB11 北京市地方标准DB11/T 753—2014代替 DB11/Z 753-2010电动汽车电能供给与保障技术规范车载充电机Technical specifications of electricity supply and assurance for electric vehicle：on-board charger2014-06-25发布2014-10-01实施目次1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (2)4 基本构成 (3)5 参数 (3)6 要求 (4)7 试验方法 (8)8 标志与标识 (14)参考文献 (15)前言本标准按照GB/T 1.1-2009给出的规则编写。
本标准代替DB11/Z 753—2010《电动汽车电能供给与保障技术规范车载充电机》,与DB11/Z 753—2010相比，除编辑性修改外主要技术变化如下：——增加了规范性引用文件（见2）；——修改了术语（见3）；——增加贮存温度要求（见6.1.1）；——修改了短路保护要求（见6.3.3.3）；——修改了低压辅助供电功能要求（见6.3.4）；——修改了启动冲击电流要求（见6.4.1）；——修改了输出电流误差要求（见6.4.3）；——修改了稳流精度要求（见6.4.5）；——修改了电压纹波系数要求（见6.4.6）；——修改了绝缘要求（见6.5.1）；——修改了充电接口要求（见6.7.1）；——修改了通讯协议要求（见6.7.2）；——修改了绝缘性能试验方法（见7.6.1）；——增加了充电接口试验要求（见7.8.2）。
本标准由北京市发展和改革委员会归口。
本标准由北京市发展和改革委员会组织实施。
本标准的主要起草单位：北京汽车行业协会、北汽福田汽车股份有限公司、北京市标准化研究院。
本标准的参与起草单位：北京汽车新能源汽车有限公司、北京嘉昌机电设备制造有限公司、北京市产品质量监督检验院、北京理工大学、北京交通大学、中国电力科学研究院、北京动力源科技股份有限公司、普天新能源有限责任公司。

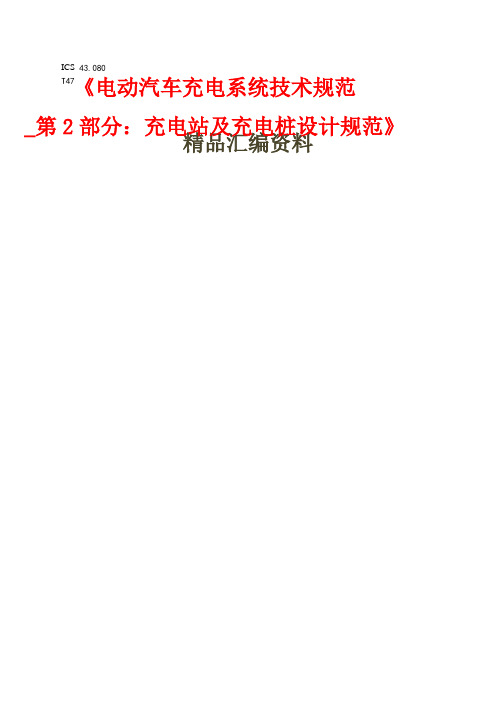

《电动汽车充电系统技术规范_第2部分充电站及充电桩
设计规范》
首先，规范明确了充电站的基本要求。
充电站应具备一定的空间布局
和停车位设计，以满足多辆电动汽车同时充电的需求。
充电站的建筑和周
边环境应符合相应的法规和规范，保证充电站的安全性和可靠性。
此外，
规范还对充电站的供电、接地、保护装置等方面进行了详细的规定，确保
充电站运行的稳定性和安全性。
其次，规范对充电桩的设计提出了具体的技术要求。
充电桩应具备一
定的外观设计和显示屏、按钮、插座等设备，以便用户能够方便地操作和
使用。
充电桩的电气性能、通信接口、充电速度等方面也有详细的规定，
保证充电桩能够按照电动汽车的要求进行充电。
此外，规范还对充电桩的
安装、维护和检测等方面进行了具体要求，确保充电桩的质量和可靠性。
最后，规范还对充电站的运营管理提出了一些规定。
充电站应有完善
的设备监控和故障报警系统，保证充电站的运行状态能够及时监测和处理。
充电站的运营管理应符合相关政策和法规，保证充电服务的公平、安全和
高效。
规范还对充电站的用户服务和收费管理等方面进行了具体规定，使
充电站能够提供良好的用户体验和服务质量。
总之，《电动汽车充电系统技术规范_第2部分：充电站及充电桩设
计规范》是一份关于电动汽车充电系统技术的规范文件，对充电站及充电
桩的设计、安装和运营管理提出了详细的要求，旨在促进电动汽车充电设
施的规范化和标准化，推动电动汽车行业的健康发展。

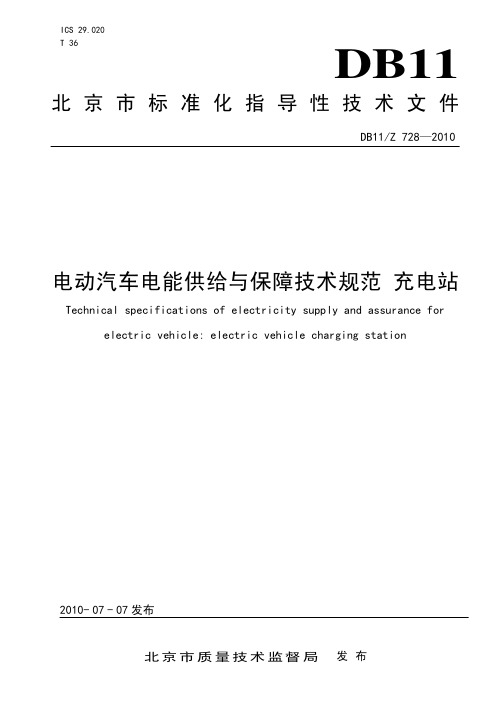

ICS 29.020T 36DB11 北京市标准化指导性技术文件DB11/Z 728—2010电动汽车电能供给与保障技术规范充电站Technical specifications of electricity supply and assurance for electric vehicle: electric vehicle charging station2010-07-07发布目次前言 (II)引言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 分级 (3)5 站址选择 (3)6 充电站功能、构成与技术要求 (4)7 安全要求 (6)8 配套设施 (8)9 施工与验收 (10)前言本指导性技术文件按照GB/T 1.1-2009给出的规则起草。
本指导性技术文件由北京市科学技术委员会提出。
本指导性技术文件由北京市发展改革委员会组织实施。
本指导性技术文件建议和意见，向北京市质量技术监督局反映。
本指导性技术文件的主要起草单位：北京理工大学、北京市城市规划设计研究院、北京市质量技术监督局、北京市公安局、北京市标准化研究所。
本指导性技术文件的参与起草单位：北京市市政工程设计研究总院、中国电力科学研究院、北京市电力公司、北京中石化首科新能源科技有限公司、普天海油新能源动力有限公司、北京公共交通控股（集团）有限公司、国家汽车质量监督检验中心（北京）。
本指导性技术文件的主要起草人：孙逢春、王震坡、刘鹏、刘欣、陈言楷、钟锌章、李永华、张锐秋、陈国良、原震、李辉、张海东、刘雪涛、权京华、田川、沈晓慧、于思洋。
本指导性技术文件的参与起草人：高阳、吴尚洁、罗小英、高原、陈强、孙金来、张三卿、张磊、邵浙海、刘金玉、孙运刚、彭永伦。
引言本指导性技术文件是根据2010年4月23日和6月13日北京市新能源汽车联席会议精神，按照北京市电动汽车发展的总体规划和电动汽车电能供给与保障的需要，结合已有的充电站示范工程建设编制完成。
ICS 01.080.01A 22 DB11 北京市标准化指导性技术文件DB11/Z 823—2011电动汽车电能供给与保障技术规范充电设施标志与设置Technical specifications of electricity supply and assurance for electric vehicle — Charging equipment’s sign and setting requirements2011-08-09发布北京市质量技术监督局发布DB11/Z 823—2011目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 电动汽车充电设施图形符号 (2)5 充电场所用电动汽车充电设施标志 (3)5.1 标志颜色及版式 (3)5.2 标志尺寸 (6)6 充电场所用电动汽车充电设施标志的设置 (7)6.1 一般要求 (7)6.2 位置要求 (7)6.3 安装要求 (7)6.4 材料及维护要求 (8)7 道路用电动汽车充电设施标志与设置 (8)附录A（资料性附录）电动汽车充电设施标志应用示例 (9)图A.1 具有单一充电功能的电动汽车充电设施标志设置示例 (10)图A.2 具有多项充电功能的电动汽车充电设施标志设置示例 (11)图A.3 停车场内电动汽车充电设施标志设置示例 (12)IDB11/Z 823—2011II 前言本指导性技术文件按照GB/T 1.1—2009给出的规则起草。
本指导性技术文件由北京市电动汽车产业标准化工作组提出并归口。
本指导性技术文件由北京市发展与改革委员会、北京市公安局公安交通管理局组织实施。
对本指导性技术文件的建议和意见，向北京市质量技术监督局反映。
本指导性技术文件主要起草单位：中国标准化研究院。
本指导性技术文件参与起草单位：北京市标准化研究所、中国人民大学艺术学院、北京理工大学、北京市公安局公安交通管理局、普天新能源有限责任公司、北京中石化首科新能源科技有限公司、北京市电力公司。
电动汽车电能供给与保障技术规范第部分非车载直流充电机技术要求12020年4月19日文档仅供参考ICSDB11北京市标准化指导性技术文件DB11/Z XXXX—电动汽车电能供给与保障技术规范非车载充电机通用要求Technical specifications of electricity supply and assurance for electric vehicle:General specifications for off-board charger征求意见稿- XX - XX发布北京市质量技术监督局发布12020年4月19日目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 基本构成 (2)5 参数 (2)6 要求 (2)7 试验方法 (7)8 标志与标识 (14)9 安装要求 (14)I2020年4月19日前言本指导性技术文件按照GB/T 1.1- 给出的规则编写。
本指导性技术文件由北京市科学技术委员会提出本指导性技术文件由北京市发展改革委员会组织实施。
本指导性技术文件建议和意见,向北京市质量技术监督局反映。
本指导性技术文件的主要起草单位:本指导性技术文件的参与起草单位:本指导性技术文件的主要起草人:本指导性技术文件的参与起草人:II2020年4月19日电动汽车电能供给与保障技术规范非车载充电机通用要求1 范围本指导性技术文件规定了非车载充电机的基本构成、参数、要求、试验方法、标志与标识和安装要求。
本指导性技术文件适用于非车载充电机的设计、制造和检验。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2423.1- 电工电子产品环境试验第2部分:试验方法试验A:低温GB/T 2423.2- 电工电子产品环境试验第2部分:试验方法试验B:高温GB/T 2423.3 湿热试验方法GB/T 2423.5 冲击振动试验方法GB/T 2423.10 电工电子产品环境试验第2部分:试验方法试验 Fc:振动(正弦)12020年4月19日。
ICS 29.020T 36DB11 北京市标准化指导性技术文件DB11/Z 728—2010电动汽车电能供给与保障技术规范充电站Technical specifications of electricity supply and assurance for electric vehicle: electric vehicle charging station2010-07-07发布目次前言 (II)引言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 分级 (3)5 站址选择 (3)6 充电站功能、构成与技术要求 (4)7 安全要求 (6)8 配套设施 (8)9 施工与验收 (10)前言本指导性技术文件按照GB/T 1.1-2009给出的规则起草。
本指导性技术文件由北京市科学技术委员会提出。
本指导性技术文件由北京市发展改革委员会组织实施。
本指导性技术文件建议和意见，向北京市质量技术监督局反映。
本指导性技术文件的主要起草单位：北京理工大学、北京市城市规划设计研究院、北京市质量技术监督局、北京市公安局、北京市标准化研究所。
本指导性技术文件的参与起草单位：北京市市政工程设计研究总院、中国电力科学研究院、北京市电力公司、北京中石化首科新能源科技有限公司、普天海油新能源动力有限公司、北京公共交通控股（集团）有限公司、国家汽车质量监督检验中心（北京）。
本指导性技术文件的主要起草人：孙逢春、王震坡、刘鹏、刘欣、陈言楷、钟锌章、李永华、张锐秋、陈国良、原震、李辉、张海东、刘雪涛、权京华、田川、沈晓慧、于思洋。
本指导性技术文件的参与起草人：高阳、吴尚洁、罗小英、高原、陈强、孙金来、张三卿、张磊、邵浙海、刘金玉、孙运刚、彭永伦。
引言本指导性技术文件是根据2010年4月23日和6月13日北京市新能源汽车联席会议精神，按照北京市电动汽车发展的总体规划和电动汽车电能供给与保障的需要，结合已有的充电站示范工程建设编制完成。
本指导性技术文件在编制过程中，进行了充分的调查研究和试验验证，总结了已有充电站的建设和管理经验，参考了相关的国家标准、行业标准，广泛征求了科研、设计、施工、运行管理等方面的意见，对主要问题组织了多次研讨和专家论证，并达成一致意见。
本指导性技术文件将在实践过程中进一步进行检验和验证，并不断根据技术发展进行修订完善。
电动汽车电能供给与保障技术规范充电站1 范围本指导性技术文件规定了电动汽车充电站（以下简称充电站）的分级、站址选择、功能、构成与技术要求、安全要求、配套设施以及施工与验收。
本指导性技术文件适用于充电设备总功率大于100kW的电动汽车充电站新建、改建和扩建的建设与验收。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2894 安全标志GB/T 5013.1 额定电压450/750V及以下橡皮绝缘电缆第1部分：一般要求GB 5768.1 道路交通标志和标线第1部分：总则GB 5768.2 道路交通标志和标线第2部分：道路交通标志GB 5768.3 道路交通标志和标线第3部分：道路交通标线GB 6722 爆破安全规程GB 8702 电磁辐射防护规定GB 10001.1 标志用公共信息图形符号第1部分：通用符号GB 13495 消防安全标志GB/T 14549 电能质量公用电网谐波GB 15630 消防安全标志设置要求GB 16179 安全标志使用导则GB 17625.1 电磁兼容限值谐波电流发射限值（设备每相输入电流小于等于16A）GB/Z 17625.6 电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制GB/T 18487.1 电动车辆传导充电系统一般要求GB/T 18487.2 电动车辆传导充电系统电动车辆与交流/直流电源的连接要求GB/T 18487.3 电动车辆传导充电系统电动车辆交流/直流充电机（站）GB 19596 电动汽车术语GB/T 19826 电力工程直流电源设备通用技术条件及安全要求GB/T 21431 建筑物防雷装置检测技术规范GB 22337 社会生活环境噪声排放标准GB 50016 建筑设计防火规范GB 50052 供配电系统设计规范GB 50053 10kV及以下变电所设计规范GB 50054 低压配电设计规范GB 50057 建筑物防雷设计规范GB 50058 爆炸和火灾危险环境电力装置设计规范GB 50067 汽车库、修车库、停车场设计防火规范DB11/Z 728—2010GB 50089 民用爆破器材工厂设计安全规范GB 50116 火灾自动报警系统设计规范GB 50140 建筑灭火器配置设计规范GB 50150 电气装置安装工程电气设备交接试验标准GB 50156 汽车加油加气站设计与施工规范GB 50161 烟花爆竹工厂设计规范GB 50166 火灾自动报警系统施工及验收规范GB 50217 电力工程电缆设计规范GB 50303 建筑电气工程施工质量验收规范GB 50339 智能建筑工程质量验收规范GB 50343 建筑物电子信息系统防雷技术规范GB 50348 安全防范工程技术规范DL/T 448-2000 电能计量装置技术管理规程DL/T 781 电力用高频开关整流模块DL/T 782 110kV及以上送变电工程启动及竣工验收规程DL/T 856 电力用直流电源监控装置GA 503 建筑消防设施检测技术规程GA 588 消防产品现场检查判定规则GA 836 建设工程消防验收评定规则DB11/ 307 水污染物排放标准DB11/ 383 建设工程施工现场安全资料管理规程DB11/T 384.12 图像信息管理系统技术规范第12部分：图像采集区域标志的设计与设置DB11/ 513 绿色施工管理规程DB11/ 634 建筑物电子系统防雷装置检测技术规范DB11/T 695 建筑工程资料管理规程3 术语和定义GB/T 18487.1、GB 19596和GB 50016中界定的以及下列术语和定义适用于本文件。
3.1充电站 EV charging station由三台及以上电动汽车非车载充电机和（或）交流充电桩组成（至少有一台非车载充电机），可以为电动汽车进行充电和（或）电池更换服务，并能够在充电过程中对充电机、动力蓄电池进行状态监控的场所。
3.2交流充电桩 charging point固定安装在电动汽车外、与交流电网连接，为电动汽车车载充电机提供交流电源的供电装置。
DB11/Z 728—2010 3.3充电区 charging area在充电站内为电动汽车进行充电的停车区域。
3.4充电系统 charging system由充电站内的所有充电机、充电电缆及相关附件组成的系统。
3.5供电系统 power-supply system为充电站的运行提供电源的电力设备和配电线路的总称。
3.6监控系统 supervisor system对充电站设备的运行状态、图像信号、参数配置等进行实时采集，实现站内设备的监视、控制和管理的系统。
4 分级4.1 一级充电站动力蓄电池（以下简称电池）存储能量不小于6800kWh，或单路配电容量不小于5000kVA的充电站。
该站一般可以日提供200台次以上大中型商用车的电池更换或充电服务，或可以提供500台次以上乘用车的电池更换或充电服务。
4.2 二级充电站电池存储能量不小于3400kWh，小于6800kWh，或单路配电容量不小于3000kVA，小于5000kVA的充电站。
该站一般日提供100台次～200台次大中型商用车电池更换或充电服务，或可以提供200台次～500台次乘用车的电池更换或充电服务。
4.3 三级充电站电池存储能量不小于1700kWh，小于3400kWh，或单路配电容量不小于1000kVA，小于3000kVA的充电站。
该站一般可以日提供40台次～100台次大中型商用车的电池更换或充电服务，或可以提供100台次～200台次乘用车的电池更换或充电服务。
4.4 四级充电站电池存储能量小于1700kWh，或单路配电容量小于1000kVA的充电站。
该站一般可以日提供40台次以下大中型商用车的电池更换或充电服务，或可以提供100台次以下乘用车的电池更换或充电服务。
5 站址选择DB11/Z 728—20105.1 选址原则5.1.1 站址选择应符合城市规划的要求。
5.1.2 站址选择应符合城市电网规划的要求，满足电力系统对电力平衡、供电可靠性、电能质量、自动化等方面的要求。
5.1.3 站址应根据车辆规模及行驶规律进行合理选择。
5.1.4 根据节约用地的原则和电动汽车的使用特点，充电站宜与现有的公共服务设施合建，合建后不应影响原有设施的安全与使用功能。
5.1.5 充电站建设应进行交通影响评价。
城区内的充电站，宜靠近城市道路，不宜设置在城市干道的交叉路口和交通繁忙路段附近。
5.1.6 公交用电动汽车充电站宜设置在公交场站设施内。
5.1.7 其它专用电动汽车充电站宜设置在相应的停靠站内。
5.2 环境条件5.2.1 充电站建设应进行环境影响评价。
5.2.2 充电站不宜设在多尘或有腐蚀性气体的场所，当无法远离时，应设置在最小频率风向的下风向。
5.2.3 充电站不应设在有剧烈振动或高温的场所。
5.2.4 充电站不应设在地势低洼和可能积水的场所。
5.2.5 充电区及电池存储区应具备通风条件。
5.3 安全条件5.3.1 充电站建设应进行安全评估。
5.3.2 充电站应满足消防安全的要求。
充电站内的充电区和电池存储区的建（构）筑物与站外建筑之间的防火间距应符合GB 50016中丙类厂房的规定。
5.3.3 充电站不应靠近有潜在危险的地方，当与有爆炸危险的建筑物毗邻时，与爆炸危险场所的安全距离应符合GB 6722、GB 50089、GB 50161及GB 50058的要求。
5.3.4 与加油加气站共建的充电站，电池充电设备与电池更换设施的安装位置应距离危险性设备爆炸危险区域边界线外不小于3m，距离柴油设备外缘不小于3m，危险性设备爆炸危险区域见GB 50156。
6 充电站功能、构成与技术要求6.1 功能6.1.1 充电站的基本功能包括：充电、监控、电能计量；具有电池更换功能的充电站还应包括电池更换和存储。
6.1.2 充电站的拓展功能包括：电池的检测和电池的日常维护。
6.2 构成根据充电站的规模、服务对象和服务能力，充电站功能区应包括供电区、充电区、监控区，具有电池更换功能的充电站还应具有电池存储区以及电池更换区。
作为功能拓展，充电站可拥有电池维护区和其他服务区域等。
