51单片机定时器计数器汇编实验报告

单片机实验报告学院：姓名：学号：指导老师：目录第一章实验内容、目的及要求 (2)一、内容 (2)二、目的及要求 (3)第二章实验 (3)实验一数字量输入输出实验 (3)实验二定时器/计数器实验 (4)实验三Ａ/Ｄ、Ｄ/Ａ转换实验 (11)实验四串行通信设计 (20)第三章实验体会 (28)第一章实验内容、目的及要求一、内容实验一数字量输入输出实验阅读、验证C语言程序功能。

使用汇编语言编程，完成实验指导书之“3.1 数字量输入输出实验”基本实验项目。

实验二定时器/计数器实验阅读、验证C语言程序功能。

使用汇编语言编程，完成实验指导书之“3.3 定时/计数器实验”基本实验项目。

提高部分：定时器控制LED灯由单片机内部定时器1，按方式1工作，即作为16位定时器使用每0.05秒钟T1溢出中断一次。

P1口的P1.0-P1.7分别接八个发光二极管。

编写程序模拟时序控制装置。

开机后第一秒钟L1，L3亮，第二秒钟L2，L4亮，第三秒钟L5，L7亮，第四秒钟L6，L8亮，第五秒钟L1，L3，L5，L7亮，第六秒钟L2，L4，L6，L8亮，第七秒钟八个LED灯全亮，第八秒钟全灭，以后又从头开始，L1，L3亮，然后L2，L4亮……一直循环下去。

实验三Ａ/Ｄ、Ｄ/Ａ转换实验阅读、验证C语言程序功能。

使用汇编语言编程，完成实验指导书之“4.3 A/D转换实验”项目（P64）和“4.4 D/A转换实验”项目。

提高部分：（要求：Proteus环境下完成）小键盘给定（并显示工作状态），选择信号源输出波形类型（D/A 转换方式），经过A/D采样后，将采样数据用LED灯，显示当前模拟信号值大小及变化状态。

实验四串行通讯实验阅读、调试C语言程序功能。

使用汇编语言编程，完成实验指导书之“3.7 串口通讯实验”项目。

（要求：实验仪器上完成）提高部分：（要求：Proteus环境下完成）利用单片机实验系统，实现与PC机通讯。

功能要求：将从实验系统键盘上键入的数字，字母显示到PC机显示器上，将PC机键盘输入的字符（0-F）显示到单片机实验系统的数码管上。

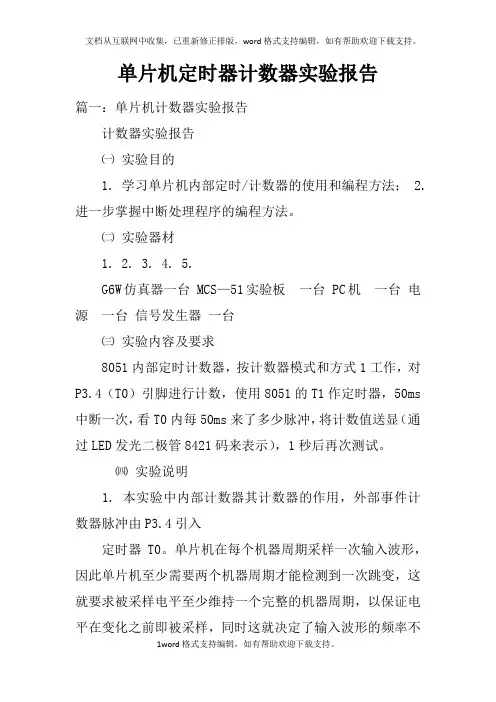

单片机定时器计数器实验报告篇一：单片机计数器实验报告计数器实验报告㈠实验目的1. 学习单片机内部定时/计数器的使用和编程方法；2. 进一步掌握中断处理程序的编程方法。

㈡实验器材1. 2. 3. 4. 5.G6W仿真器一台 MCS—51实验板一台 PC机一台电源一台信号发生器一台㈢实验内容及要求8051内部定时计数器，按计数器模式和方式1工作，对P3.4（T0）引脚进行计数，使用8051的T1作定时器，50ms 中断一次，看T0内每50ms来了多少脉冲，将计数值送显（通过LED发光二极管8421码来表示），1秒后再次测试。

㈣实验说明1. 本实验中内部计数器其计数器的作用，外部事件计数器脉冲由P3.4引入定时器T0。

单片机在每个机器周期采样一次输入波形，因此单片机至少需要两个机器周期才能检测到一次跳变，这就要求被采样电平至少维持一个完整的机器周期，以保证电平在变化之前即被采样，同时这就决定了输入波形的频率不能超过机器周期频率。

2. 计数脉冲由信号发生器输入（从T0端接入）。

3. 计数值通过发光二极管显示，要求：显示两位，十位用L4～L1的8421码表示，个位用L8～L5的8421码表示4. 将脉搏检查模块接入电路中，对脉搏进行计数，计算出每分钟脉搏跳动次数并显示㈤实验框图(见下页)程序源代码 ORG 00000H LJMP MAINORG 001BH AJMP MAIN1 MAIN:MOV SP,#60HMOV TMOD,#15H MOV 20H,#14H MOV TL1,#0B0H MOV TH1,#3CHMOV TL0,#00H;T0的中断入口地址 ;设置T1做定时器,T0做计数器,都于方式1工作 ;装入中断次数 ;装入计数值低8位 ;装入计数值高8位MOV TH0,#00HSETB TR1 ;启动定时器T1 SETB TR0 ;启动计数器T0 SETB ET1 ;允许T1中断 SETB EA ;允许CPU中断 SJMP $;等待中断MAIN1: PUSH PSW PUSH ACC CLR TR0CLR TR1 MOV TL1,#0B0H MOV TH1,#3CHDJNZ 20H,RETUNT MOV 20H ,#14HSHOW: MOV R0,TH0 MOV R1,TL0MOV A,R1 MOV B,#0AH DIV ABMOV C,ACC.3MOV P1.0,C MOV C,ACC.2 MOV P1.1,C MOV C,ACC.1 MOV P1.2,C MOV C,ACC.0 MOV P1.3,CMOV A,B MOV C,ACC.3MOV P1.4,C MOV C,ACC.2 MOV P1.5,C MOV C,ACC.1 MOV P1.6,C MOV C,ACC.0 MOV P1.7,C ;保护现场;装入计数值低8位;装入计数值高8位,50ms;允许T1中断;未到1s,继续计时 ;1s到重新开始;显示计数器T0的值;读计数器当前值 ;将计数值转为十进制;显示部分，将A中保存的十位赋给L0~L3 将B中保存的各位转移到A中 ;将个位的数字显示在L4~L7上;RETUNT:MOV TL0,#00H;将计数器T0清零 MOV TH0,#00HSETB TR0SETB TR1POP ACCPOP PSWRETI ;中断返回在频率为1000HZ时，L0~L7显示为50；频率为300HZ时，L0~L7显示为15，结果正确，程序可以正确运行。

定时器计数器实验报告简介：定时器是一种用来产生、计数和处理时间信号的计时装置。

在数字电路中，定时器主要分为内部定时器和外部定时器两类，内部定时器是在单片机内部实现的，外部定时器则是通过外部电路实现的。

计数器则是一种用来计数的电子元件，根据不同的使用场合和要求，计数器可以分为多种类型。

在嵌入式系统中，定时器计数器应用广泛，例如在时钟、延时、计数等方面都有很大的作用。

实验目的：1. 学习定时器和计数器的基本原理及应用。

2. 熟悉定时器和计数器在单片机中的编程方法。

3. 掌握通过定时器和计数器实现延时和计数功能的方法。

实验器材：1. STM32F103C8T6开发板2. ST-LINK V2下载器3. 电脑实验内容：一、实验1：使用定时器和计数器实现延时功能1. 在Keil C中新建一个工程，并编写以下程序代码：```#include "stm32f10x.h"void TIM2_Int_Init(u16 arr,u16 psc){TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;NVIC_InitTypeDef NVIC_InitStructure ;RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);TIM_TimeBaseStructure.TIM_Period = arr;TIM_TimeBaseStructure.TIM_Prescaler=psc;TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode _Up;TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE );NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; NVIC_Init(&NVIC_InitStructure);TIM_Cmd(TIM2, ENABLE);}void TIM2_IRQHandler(void){if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET) {TIM_ClearFlag(TIM2, TIM_FLAG_Update);GPIO_WriteBit(GPIOB,GPIO_Pin_12,(BitAction)(1-GPIO_ReadOutputDataBit(GPIOB,GPIO_Pin_12)));}}int main(void){GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOB,&GPIO_InitStructure);TIM2_Int_Init(9999,7199);while (1);}```2. 将STM32开发板连接到电脑，并下载程序到开发板中。

51单片机实验报告（共五则）第一篇：51单片机实验报告５１单片机实验报告实验一点亮流水灯实验现象 Leｄ灯交替亮,间隔大约１0ms。

实验代码#iｎclｕde 〈ｒeg51、ｈ> ｖoｉd Delay10ms(unsigned ｉnt c)；ｖoiｄｍain（）{）1（elihwﻩ{ ﻩP0= 0x00;Delａｙ10ｍｓ（5０)；；ｆｆx0 =0Pﻩﻩ;)０5(sm０1yaleDﻩ } } ｖoid Ｄelａy1０mｓ（unsigｎｅd ｉnt c){unｓｉｇned chaｒ a，ｂ;fｏr（；c>0;c-—)｛)——b;0〉b;83=b(rofﻩ{ ﻩﻩfoｒ(ａ=130；a〉０；ａ－-）;｝ﻩﻩ｝} 实验原理W W ｈi i ｌｅ（1)表示一直循环。

循环体内首先将P0 得所有位都置于零，然后延时约5 5 ０*10=500mｓ，接着 0 P0 位全置于 1 1，于就是 D LED 全亮了。

接着循环，直至关掉电源..延迟函数就是通过多个ｆｏr r 循环实现得。

实验 2 流水灯（不运用库函数）实验现象起初 led 只有最右面得那一个不亮,半秒之后从右数第二个ｌｅｄ也不亮了,直到最后一个也熄灭,然后 led 除最后一个都亮,接着上述过程 #ｉnｃludｅmａiｎ（）｛unｓignｅd cｈar LED;ＬEＤ = 0ｘfe；while(1){ ﻩ;ＤＥL = 0PﻩDｅlay1０mｓ(50);00x0 ＝= 0P(fiﻩ {;１〈〈 DEL = DＥLﻩ)ﻩ；eｆx0 = DELﻩ} ﻩ｝ﻩ} void Dｅlay10ｍｓ（ｕnsiｇned int ｃ）｛unsiｇｎed cｈaｒ a，b；foｒ(；ｃ＞0;c－—)｛)—-ｂ;0〉ｂ;8３=b(rofﻩ{ ﻩﻩﻩ;）--ａ;０>a;03１＝a（rｏfﻩ} ﻩ} ﻩ} 实验原理这里运用了Ｃ语言中得位运算符, , 位运算符左移, , 初始值得二进制为１111 1 １１0, 之后左移一次变成１111 1 １０0 0，当变成00000 0000 时通过 f if 语句重置 1 1 １１ 1 11110、延迟函数在第一个报告已经说出了，不再多说..实验 3 流水灯(库函数版)实验现象最开始还就是最右边得一个不亮,然后不亮得灯转移到最右边得第二个，此时第一个恢复亮度,这样依次循环.实验代码#ｉnｃｌude 〈reｇ5１、ｈ> ＃ｉｎclｕde 〈intrｉns、ｈ〉vｏid Ｄelaｙ10ｍｓ(unsignｅd int c）； voｉｄ maｉn（voiｄ)｛unsiｇned char ＬED;;EFx0 ＝ DEＬﻩ）1（eｌiｈwﻩ{ ﻩP0 = LED；；）05（sｍ01yaleDﻩﻩ；）1，DEＬ(_lorc_ = ＤELﻩ} ﻩ} void Dｅlay10ｍs(unsigneｄ in ｔ c){unsiｇnｅｄ cｈaｒａ, b；fｏr(；c〉0;ｃ——）{ ﻩｆoｒ(ｂ=38；b〉0；b—-）{ ﻩﻩ；)-—ａ;0〉a；0３1＝a(ｒｏｆﻩ} ﻩ｝｝实验原理利用头文件中得函数，_cro ｌ_(，), 可以比位操作符更方便得进行 2 2 进制得移位操作, , 比位操作符优越得就是，该函数空位补全时都就是用那个移位移除得数据, , 由此比前一个例子不需要f if 语句重置操作..数码管实验实验现象单个数码管按顺序显示０-９与 A-F。

单片机实验报告总结单片机实验报告总结单片机实验心得体会单片机实验心得体会时间过得真快，不经意间，一个学期就到了尾声，进入到如火如荼的期末考试阶段。

在学习单片机这门课程之前，就早早的听各种任课老师和学长学姐们说过这门课程的重要性和学好这门课程的关键~~多做单片机实验。

这个学期，我们除了在课堂上学习理论知识，还在实验室做了7次实验。

将所学知识运用到实践中，在实践中发现问题，强化理论知识。

现在，单片机课程已经结束，即将开始考试了，需要来好好的反思和回顾总结下了。

第一次是借点亮LED灯来熟悉keil软件的使用和试验箱上器材。

第一次实验体现了一个人对新事物的接受能力和敏感度。

虽然之前做过许多种实验。

但依旧发现自己存在一个很大的问题，对已懂的东西没耐心听下去，容易开小差;在听老师讲解软件使用时，思路容易停滞，然后就跟不上老师的步骤了，结果需要别人再次指导;对软件的功能没有太大的热情去研究探索，把一个个图标点开，进去看看。

所以第一次试验相对失败。

鉴于此，我自己在宿舍下载了软件，然后去熟悉它的各个功能，使自己熟练掌握。

在做实验中，第二个问题应该是准备不充分吧。

一开始，由于没有课前准备的意识，每每都是到了实验室才开始编程，完成作业，导致每次时间都有些仓促。

后来在老师的批评下，认识到这是个很大的问题:老师提前把任务告诉我们，就是希望我们私下把程序编好。

于是我便在上机之前把程序编好，拷到U盘，这样上机时只需调试，解决出现的问题。

这样就会节约出时间和同学讨论，换种思路，换种方法，把问题给吃透。

发现、提出、分析、解决问题和实践能力是作为我们这个专业的基本素质。

三是我的依赖性很大，刚开始编程序时喜欢套用书上的语句，却对语句的理解不够。

于是当程序出现问题时，不知道如何修改，眼前的程序都是一块一块的被拼凑整合起来的，没法知道哪里错了。

但是编程是一件很严肃的事情，容不得半点错误。

于是便只能狠下决心，坚持自己编写，即使套用时，也把每条语句弄懂。

单片机定时器实验报告篇一：单片机实验报告——定时器实验四定时器实验自动化121班 36 张礼一．实验目的掌握定时器的工作原理及四种工作方式，掌握定时器计数初始值的计算，掌握如何对定时器进行初始化，以及程序中如何使用定时器进行定时。

二．实验仪器单片机开发板一套，计算机一台。

三．实验任务编写程序，使用单片机开发板上8位共阴极数码管的其中一位来显示0～9这九个字符，先从“0”开始显示，数字依次递增，当显示完“9”这个字符后，又从“0”开始显示，循环往复，每1秒钟变换一个字符，1秒钟的定时时间必须由定时器T0（或T1）提供。

开发板上的8位共阴极数码管与单片机的输入输出端口P1的硬件接线如图4-1所示，单片机P1口的8条数据线通过J3端子同时连接到 2片74HC573D锁存器的输入端，数码管的各个同名端分别连接后再与锁存器U2的8个输出端相连，每一位数码管的位选端分别与锁存器U3的8个输出端相连。

两片锁存器的输出使能端OE都恒接地，使得锁存器的内部数据保持器输出端与锁存器的输出端保持接通。

而U2的锁存使能端LE由P2.1控制，所以P2.1是段锁存；U3的锁存使能端LE由P2.0控制，所以P2.0是位锁存。

当锁存使能端为“1”时，则锁存器输入端的数据传送到输出端；当锁存使能端为“0”时，锁存器输入端的数据则不能传送到输出端；因此段码和位码通过锁存器分时输出。

汇编语言程序流程如图4-2：四．实验步骤：1.数码管的0～9的字型码表如下：2．参考图4-2所给的程序流程图编写实验程序。

(注：以下程序为两位60秒计数程序)#include sbit wei=P2^0; sbit duan=P2^1;char table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};int i,j,k,num,shi,ge; void delay(int a) {for(i=0;i void display(int shi,int ge){wei=1;P1=0xfe;wei=0;duan=1;P1=table[shi];duan=0;wei=1; delay(5);P1=0xfd;wei=0; duan=1;P1=table[ge];duan=0; }void main() {TMOD=0x01;TH0=(65536-45872)/256; TL0=(65536-45872)%256; EA=1; ET0=1; TR0=1; num=0; while(1) {delay(5);display(shi,ge); } }void T0_time() interrupt 1 {TH0=(65536-45872)/256; TL0=(65536-45872)%256; k++; if(k==20) { k=0; num++;if(num==60)num=0; shi=num/10; ge=num%10; } }3．实验接线，如图4-1。

《单片机与接口技术》实验报告信息工程学院2016年9月辽东学院信息技术学院《单片机与接口技术》实验报告姓名：王瑛学号：0913140319班级：B1403专业：网络工程层次：本科2016年9月目录实验题目：实验环境的初识、使用及调试方法(第一章)实验题目：单片机工程初步实验(第二章)实验题目：基本指令实验(第三章)4实验题目：定时器/计数器实验(第五章)4实验题目：中断实验(第六章)4实验题目：输入接口实验(第八章)4实验题目：I/O口扩展实验(第九章)4实验题目：串行通信实验（第十一章）4实验题目：A/D,D/A转换实验（第十七章）4实验题目：实验环境的初识、使用及调试方法实验实验类型：验证性实验课时： 1 时间：2016年10月24日一、实验内容和要求了解单片机的基础知识了解51单片机的组成和工作方法掌握项目工程的建立、编辑、编译和下载的过程方法熟练单片机开发调试工具和方法二、实验结果及分析单片机最小系统的构成：Keil集成开发环境:STC-ISP:实验题目：单片机工程初步实验实验类型：验证性实验课时： 1 时间：2016 年10 月24 日一、实验内容和要求点亮一个LED小灯程序下载到单片机中二、实验结果及分析1、点亮一个LED小灯点亮LED小灯的程序：#include <reg52.h> //包含特殊功能寄存器定义的头文件sbit LED = P0^0;sbit ADDR0 = P1^0; //sbit必须小写，P必须大写sbit ADDR1 = P1^1;sbit ADDR2 = P1^2;sbit ADDR3 = P1^3;sbit ENLED = P1^4;void main(){ENLED = 0;ADDR3 = 1;ADDR2 = 1;ADDR1 = 1;ADDR0 = 0;LED = 0; //点亮小灯while (1); //程序停止}2、程序下载首先，我们要把硬件连接好，把板子插到我们的电脑上，打开设备管理器查看所使用的COM 口，如图所示：然后STC 系列单片的下载软件——STC-ISP，端口为上一步查到的端口，其余选项改成如图所示：打开程序文件下载后当软件显示“已加密”就表示程序下载成功了，如下图所示：三、心得体会通过对单片机的初步学习和认识，我了解到了单片机的工作流程，还有通过自己编写单片机的程序，也让我对单片机的学习有了更大的兴趣，虽然过程中遇到了些许的困难，但这也让自己意识到还有很多不足，通过接下来的学习，希望对单片机的课程有更加深入的了解。

单片机定时器-计数器实验总结单片机定时器/计数器实验总结篇一：单片机实验之定时器计数器应用实验一一、实验目的1、掌握定时器/计数器定时功能的使用方法。

2、掌握定时器/计数器的中断、查询使用方法。

3、掌握Prteus软件与Keil软件的使用方法。

4、掌握单片机系统的硬件和软件设计方法。

二、设计要求1、用Prteus软件画出电路原理图，单片机的定时器/计数器以查询方式工作，在P1.0口线上产生周期为200μS的连续方波，在P1.0口线上接示波器观察波形。

2、用Prteus软件画出电路原理图，单片机的定时器/计数器以中断方式工作，在P1.1口线上产生周期为240μS的连续方波，在P1.1口线上接示波器观察波形。

三、电路原理图六、实验总结通过这次实验，对定时器/计数器的查询工作方式有了比较深刻的理解，并能熟练运用。

掌握定时器/计数器的中断、查询使用方法。

对于思考题能够运用三种不同思路进行编程。

七、思考题1、在P1.0口线上产生周期为500微秒，占空比为2：5的连续矩形波。

答：程序见程序清单。

四、实验程序流程框图和程序清单1、以查询方式工作，在P1.0 RG 0000H START: LJMP MAIN RG 0100H MAIN: MV IE, #00H MV TMD, #02H MV TH0, #9CH MV TL0, #9CH SETB TR0 LP: JNB TF0, LP CLR TF0 CPL P1.0 AJMP LP END2、以中断方式工作，在P1.1 RG 0000H START: LJMP MAIN RG 000BH LJMP TTC0 RG 0100H MAIN: MV TMD, #02H MV TH0, #88H MV TL0, #88H SETB EA SETB ET0 SETB TR0 HERE: LJMP HERE RG 0200H TTC0: CPL P1.1 RETI END3、在P1.0口线上产生周期为500微秒，占空比为2：5的连续矩形波 RG 0000H START: LJMP MAIN RG 0100H MAIN: MV IE, #00H MV TMD, #20H MV TH1, #38H MV TL1, #38H MV TH0, #0F6H MV TL0, #14H LP1: SETB TR1 LP2: JNB TF1, LP2 CLR TF1 CLR TR1 CPL P1.0 SETB TR0 LP3: JNB TF0, LP3 MV TH0, #0F6H MV TL0, #14H CLR TF0 CLR TR0 CPL P1.0 LJMP LP1 END RG 0000H START: LJMP MAIN RG 0100H MAIN: MV IE, #00H MV TMD, #20H MV TH1, #38H MV TL1, #38H MV TH0, #0F0H MV TL0, #0CH SETB TR0 LP1: SETB TR1 LP2: JNB TF1, LP2 CLR TF1 CLR TR1 CPL P1.0 SETB TR0 LP3: JNB TF0, LP3 CLR TF0 MV TH0, #0F0H MV TL0, #0CH CPL P1.0 LJMP LP1 END RG 0000H START: LJMP MAIN RG 0100H MAIN: MV IE, #00H MV TMD, #00H LP1: MV TH1, #0F9H MV TL1, #18H SETB TR1 LP2: JNB TF1, LP2 CLR TF1 CPL P1.0 MV TH1, #0F6H MV TL1, #14H LP3: JNB TF1, LP3 CLR TF1 CPL P1.0 LJMP LP1 END五、实验结果（波形图）篇二：单片机实验-定时器计数器应用实验一定时器/计数器应用实验一一、实验目的和要求1、掌握定时器/计数器定时功能的使用方法。

批阅长沙理工大学实验报告年级光电班号姓名同组姓名实验日期月日指导教师签字：批阅老师签字：内容一、实验目的四、实验方法及步骤二、实验原理五、实验记录及数据处理三、实验仪器六、误差分析及问题讨论单片机定时器/计数器实验一、实验目的1、掌握51单片机定时器／计数器的基本结构。

2、掌握定时器／计数器的原理及编程方法。

二、实验仪器1、装有keil软件的电脑2、单片机开发板三、实验原理51单片机有2个16位的定时器/计数器，分别是T0和T1，他们有四种工作方式，现以方式1举例。

若定时器/计数器0工作在方式1，计数器由TH0全部8位和TL0全部8位构成。

方式1作计数器用时，计数范围是：1-65536(2^16)；作定时器用时，时间计算公式是：T=(2^16-计数初值)×晶振周期×12。

四、实验内容1、计算计数初值单片机晶振频率为6MHz，使用定时器0产生周期为120000μs等宽方波连续脉冲，并由P1.0输出。

设待求计数初值为x，则：(2^16-x)×2×10^-6 = 120000×10^-6解得x=5536。

二进制表示为：00010101 10100000B。

十六进制为：高八位(15H),低八位(A0H)。

2、设置相关控制寄存器TMOD设置为xxxx0001B3、程序设计ORG 0000HAJMP MAINORG 30HMAIN: MOV P1,#0FFH ;关闭所有灯ANL TMOD,#0F0H ;置定时器0工作方式1ORL TMOD,#01H ;不影响T1的工作MOV TH0,#15H ;设置计数初始值MOV TL0,#0A0HSETB EA ;CPU开中断SETB ET0 ;定时器0开中断SETB TR0 ;定时器开始运行LOOP: JBC TF0,INTP ;如果TF0=1，则清TF0并转到INTPAJMP LOOP ;然跳转到LOOP处运行INTP: MOV TH0,#15H ;重新设置计数初值MOV TL0,#0A0HCPL P1.0 ;输出取反AJMP LOOPEND AJMP LOOPEND4、实验仿真新建工程项目文件中，并为工程选择目标器件为AT公司的AT89S51。

单片机定时器实验报告单片机定时器实验报告概述：单片机是一种集成电路，具有微处理器核心，用于控制和执行各种任务。

在嵌入式系统中，单片机的定时器是一个重要的组件，用于生成精确的时间延迟和周期性的信号。

本实验旨在通过使用单片机的定时器模块，学习和掌握定时器的基本原理和应用。

实验目的：1. 理解单片机定时器的工作原理；2. 掌握定时器的基本配置和使用方法；3. 实现定时器产生精确的时间延迟和周期性的信号。

实验器材：1. 单片机开发板；2. USB数据线；3. 电脑。

实验步骤：1. 连接单片机开发板和电脑，确保开发板与电脑正常通信；2. 打开开发板的开发环境软件，创建一个新的工程；3. 在工程中选择定时器模块，并进行基本配置，如选择定时器模式、预分频系数等；4. 编写程序代码，实现定时器功能。

可以选择定时产生一个精确的时间延迟，或者产生一个周期性的信号；5. 将程序代码下载到单片机开发板中，并运行程序；6. 观察实验结果，验证定时器的工作是否符合预期。

实验结果：经过实验，我们成功实现了单片机定时器的功能。

通过设置定时器的工作模式和预分频系数，我们可以生成精确的时间延迟和周期性的信号。

实验结果与预期一致，证明了定时器的可靠性和准确性。

实验总结：通过本次实验，我们深入了解了单片机定时器的原理和应用。

定时器作为嵌入式系统中的重要组件，具有广泛的应用前景。

掌握定时器的基本配置和使用方法，对于开发嵌入式系统和实现各种功能非常重要。

通过实验，我们不仅学到了理论知识，还掌握了实际操作的技巧和经验。

然而，单片机定时器的应用不仅仅局限于时间延迟和周期性信号的生成。

在实际工程中，定时器还可以用于测量脉冲宽度、频率计数、PWM波形生成等。

因此，我们在以后的学习和工作中，应该进一步探索和应用定时器的其他功能，以满足不同场景下的需求。

总之，单片机定时器是嵌入式系统中不可或缺的组件之一。

通过本次实验，我们对定时器的原理和应用有了更深入的了解。
