51单片机定时器-计数器

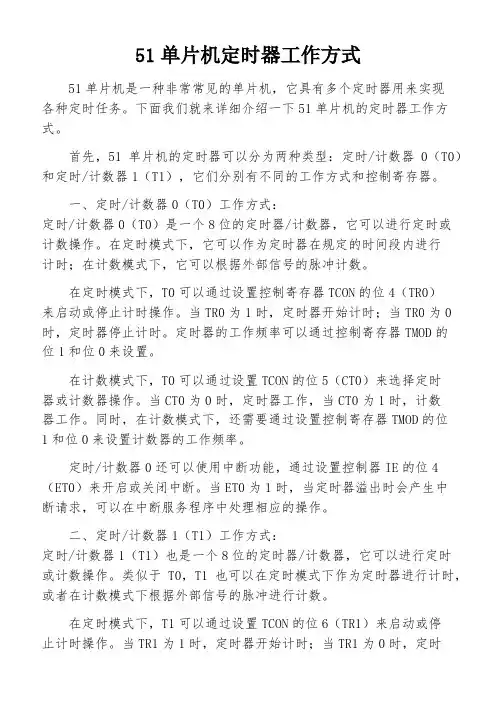

51单片机定时器工作方式51单片机是一种非常常见的单片机，它具有多个定时器用来实现各种定时任务。

下面我们就来详细介绍一下51单片机的定时器工作方式。

首先，51单片机的定时器可以分为两种类型：定时/计数器0（T0）和定时/计数器1（T1），它们分别有不同的工作方式和控制寄存器。

一、定时/计数器0（T0）工作方式：定时/计数器0（T0）是一个8位的定时器/计数器，它可以进行定时或计数操作。

在定时模式下，它可以作为定时器在规定的时间段内进行计时；在计数模式下，它可以根据外部信号的脉冲计数。

在定时模式下，T0可以通过设置控制寄存器TCON的位4（TR0）来启动或停止计时操作。

当TR0为1时，定时器开始计时；当TR0为0时，定时器停止计时。

定时器的工作频率可以通过控制寄存器TMOD的位1和位0来设置。

在计数模式下，T0可以通过设置TCON的位5（CT0）来选择定时器或计数器操作。

当CT0为0时，定时器工作，当CT0为1时，计数器工作。

同时，在计数模式下，还需要通过设置控制寄存器TMOD的位1和位0来设置计数器的工作频率。

定时/计数器0还可以使用中断功能，通过设置控制器IE的位4（ET0）来开启或关闭中断。

当ET0为1时，当定时器溢出时会产生中断请求，可以在中断服务程序中处理相应的操作。

二、定时/计数器1（T1）工作方式：定时/计数器1（T1）也是一个8位的定时器/计数器，它可以进行定时或计数操作。

类似于T0，T1也可以在定时模式下作为定时器进行计时，或者在计数模式下根据外部信号的脉冲进行计数。

在定时模式下，T1可以通过设置TCON的位6（TR1）来启动或停止计时操作。

当TR1为1时，定时器开始计时；当TR1为0时，定时器停止计时。

定时器的工作频率可以通过设置TMOD的位3和位2来设置。

在计数模式下，T1可以通过设置TCON的位7（CT1）来选择定时器或计数器操作。

当CT1为0时，定时器工作；当CT1为1时，计数器工作。

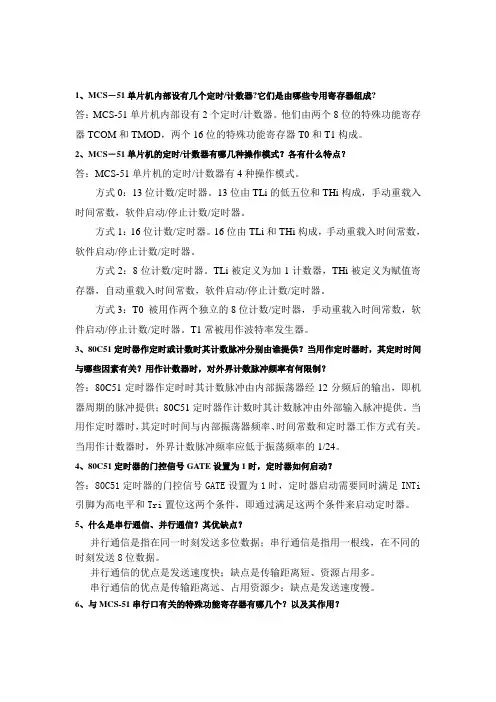

1、MCS－51单片机内部设有几个定时/计数器?它们是由哪些专用寄存器组成?答：MCS-51单片机内部设有2个定时/计数器。

他们由两个8位的特殊功能寄存器TCOM和TMOD，两个16位的特殊功能寄存器T0和T1构成。

2、MCS－51单片机的定时/计数器有哪几种操作模式？各有什么特点？答：MCS-51单片机的定时/计数器有4种操作模式。

方式0：13位计数/定时器。

13位由TLi的低五位和THi构成，手动重载入时间常数，软件启动/停止计数/定时器。

方式1：16位计数/定时器。

16位由TLi和THi构成，手动重载入时间常数，软件启动/停止计数/定时器。

方式2：8位计数/定时器。

TLi被定义为加1计数器，THi被定义为赋值寄存器，自动重载入时间常数，软件启动/停止计数/定时器。

方式3：T0 被用作两个独立的8位计数/定时器，手动重载入时间常数，软件启动/停止计数/定时器。

T1常被用作波特率发生器。

3、80C51定时器作定时或计数时其计数脉冲分别由谁提供？当用作定时器时，其定时时间与哪些因素有关？用作计数器时，对外界计数脉冲频率有何限制？答：80C51定时器作定时时其计数脉冲由内部振荡器经12分频后的输出，即机器周期的脉冲提供；80C51定时器作计数时其计数脉冲由外部输入脉冲提供。

当用作定时器时，其定时时间与内部振荡器频率、时间常数和定时器工作方式有关。

当用作计数器时，外界计数脉冲频率应低于振荡频率的1/24。

4、80C51定时器的门控信号GATE设置为1时，定时器如何启动？答：80C51定时器的门控信号GATE设置为1时，定时器启动需要同时满足INTi 引脚为高电平和Tri置位这两个条件，即通过满足这两个条件来启动定时器。

5、什么是串行通信、并行通信？其优缺点？并行通信是指在同一时刻发送多位数据；串行通信是指用一根线，在不同的时刻发送8位数据。

并行通信的优点是发送速度快；缺点是传输距离短、资源占用多。

串行通信的优点是传输距离远、占用资源少；缺点是发送速度慢。

51单片机定时计数器的工作原理
51单片机是一种常用的微控制器，它具有多个定时计数器，其中包括定时器0和定时器1。

这些定时计数器是通过内部时
钟源提供的脉冲进行计数的。

定时器0和定时器1是独立的计数器，它们可以用于不同
的应用。

这里我们将主要关注定时器0的工作原理。

定时器0
由一个八位计数器和一个控制寄存器组成。

当定时器0启动时，它会根据时钟源提供的脉冲进行计数，每个脉冲会使计数器的值增加1。

定时器0的计数范围为0-255，即八位二进制数。

通过控制寄存器，我们可以设置定时器0的工作模式、计
数器的初始值以及时钟源的频率。

定时器0可以以不同的方式工作，包括定时模式和计数模式。

在定时模式下，我们可以设置一个初始值，并在每次计数
器增加到该值时产生一个中断。

这样就可以实现精确的定时功能。

定时器0的中断服务程序可以完成各种操作，例如控制其他外设、延时等。

在计数模式下，定时器0将简单地计数外部触发信号的脉
冲次数。

这可以用于测量外部事件的时间间隔或频率。

需要注意的是，定时器0的工作需要通过编程来完成。

我
们可以使用汇编语言或C语言来配置定时器0的寄存器，并
设计相应的中断服务程序。

51单片机定时器的工作原理是通过定时器0和定时器1实
现计数功能。

定时器0可以在定时模式或计数模式下工作，通过设置计数值和时钟源频率，实现精确的定时功能或测量外部
事件的时间间隔或频率。

编程则是必不可少的，通过配置寄存器和编写中断服务程序来实现定时器的工作。

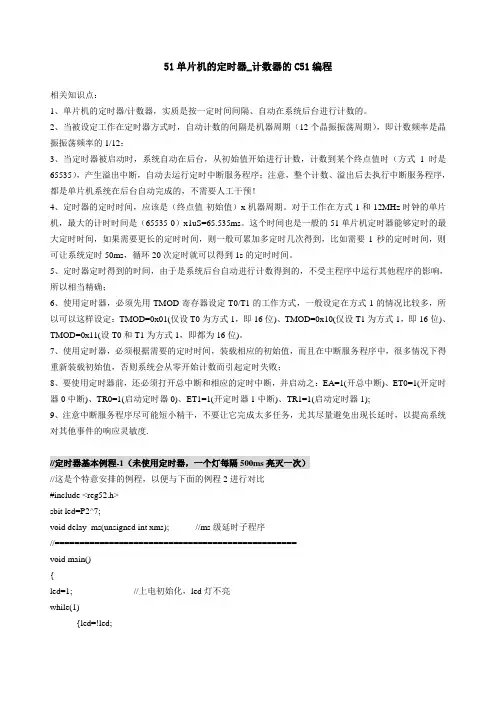

51单片机的定时器_计数器的C51编程相关知识点：1、单片机的定时器/计数器，实质是按一定时间间隔、自动在系统后台进行计数的。

2、当被设定工作在定时器方式时，自动计数的间隔是机器周期（12个晶振振荡周期），即计数频率是晶振振荡频率的1/12；3、当定时器被启动时，系统自动在后台，从初始值开始进行计数，计数到某个终点值时（方式1时是65535），产生溢出中断，自动去运行定时中断服务程序；注意，整个计数、溢出后去执行中断服务程序，都是单片机系统在后台自动完成的，不需要人工干预！4、定时器的定时时间，应该是（终点值-初始值）x机器周期。

对于工作在方式1和12MHz时钟的单片机，最大的计时时间是（65535-0）x1uS=65.535ms。

这个时间也是一般的51单片机定时器能够定时的最大定时时间，如果需要更长的定时时间，则一般可累加多定时几次得到，比如需要1秒的定时时间，则可让系统定时50ms，循环20次定时就可以得到1s的定时时间。

5、定时器定时得到的时间，由于是系统后台自动进行计数得到的，不受主程序中运行其他程序的影响，所以相当精确；6、使用定时器，必须先用TMOD寄存器设定T0/T1的工作方式，一般设定在方式1的情况比较多，所以可以这样设定：TMOD=0x01(仅设T0为方式1，即16位)、TMOD=0x10(仅设T1为方式1，即16位)、TMOD=0x11(设T0和T1为方式1，即都为16位)。

7、使用定时器，必须根据需要的定时时间，装载相应的初始值，而且在中断服务程序中，很多情况下得重新装载初始值，否则系统会从零开始计数而引起定时失败；8、要使用定时器前，还必须打开总中断和相应的定时中断，并启动之：EA=1(开总中断)、ET0=1(开定时器0中断)、TR0=1(启动定时器0)、ET1=1(开定时器1中断)、TR1=1(启动定时器1);9、注意中断服务程序尽可能短小精干，不要让它完成太多任务，尤其尽量避免出现长延时，以提高系统对其他事件的响应灵敏度.//定时器基本例程-1（未使用定时器，一个灯每隔500ms亮灭一次）//这是个特意安排的例程，以便与下面的例程2进行对比#include <reg52.h>sbit led=P2^7;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led=1; //上电初始化，led灯不亮while(1){led=!led;delay_ms(500);}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------//定时器基本例程-2（使用定时器，一个灯每隔500ms亮灭一次）#include <reg52.h>sbit led=P2^7;unsigned char num;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led=1; //上电初始化，led灯不亮TMOD=0x01; //设定定时器0为工作方式1TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL0=(65536-50000)%256; //EA=1; //开总中断ET0=1; //开定时器0中断TR0=1; //启动定时器0while(1){delay_ms(8000);}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------void led_flash() interrupt 1 //使用了定时中断0的led闪烁子函数{ TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000 TL0=(65536-50000)%256; //num++;if(num==10){num=0;led=!led;}}////定时器基本例程-3//（使用定时器T1，单片机整个口接的8个灯每隔500ms亮灭一次）#include <reg52.h>#define led_port P0 //宏定义，具体的端口尽量不要出现在主函数和主函数中unsigned char num;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led_port=0xff; //上电初始化，所有led灯不亮TMOD=0x10; //设定定时器1为工作方式1（16位方式）TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //EA=1; //开总中断ET1=1; //开定时器1中断TR1=1; //启动定时器1while(1){delay_ms(8000); //这句表明定时中断的运行是在系统后台自动运行的，不需要主函数“操心”}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------void led_flash() interrupt 3 //使用了定时中断1的8灯闪烁子函数{ TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //num++; //计数if(num==10) //计够10次，时间就是10x50ms=500ms{num=0; //清零，以便进行下一次500ms的10次计数led_port=~led_port; //整个口接的led灯亮灭状态翻转}}//-------------------------------------------------//定时器基本例程-4//（同时使用定时器T0和定时器T1，单片机某个口的灯和某个口接的8个灯每隔500ms亮灭一次）#include <reg52.h>sbit led=P2^7;#define led_port P0 //宏定义，具体的端口尽量不要出现在主函数和主函数中unsigned char num_0,num_1;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led=1; //上电初始化，led灯不亮led_port=0xff; //上电初始化，该口所有led灯不亮TMOD=0x11; //设定定时器0和定时器1都为工作方式1（16位方式）TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL0=(65536-50000)%256; //TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //EA=1; //开总中断ET0=1; //开定时器0中断TR0=1; //启动定时器0ET1=1; //开定时器1中断TR1=1; //启动定时器1while(1){delay_ms(8000); //这句表明定时中断的运行是在系统后台自动运行的，不需要主函数“操心”}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------void led_flash() interrupt 1 //使用了定时中断0的led闪烁子函数{ TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL0=(65536-50000)%256; //num_0++; //计数if(num_0==10) //计够10次，时间就是10x50ms=500ms{num_0=0; //清零，以便进行下一次500ms的10次计数led=!led; //led灯亮灭状态翻转}}//-------------------------------------------------void led_all_flash() interrupt 3 //使用了定时中断1的8灯闪烁子函数{ TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //num_1++; //计数if(num_1==10) //计够10次，时间就是10x50ms=500ms{num_1=0; //清零，以便进行下一次500ms的10次计数led_port=~led_port; //整个口接的led灯亮灭状态翻转}}//-------------------------------------------------//定时器基本例程-5//设定定时器T0工作在方式1的计数应用状态，//单片机T0口（P3.4）接一个按键充当外部脉冲源，//系统对进来的脉冲（每按一次键得一脉冲）进行计数，//计数的结果用接在单片机P0口的8个LED灯表示出来//（大家也可以改成用1602LCD来显示，这样更直观）//广西民大物电学院李映超2010年4月14日#include <reg52.h>#define led_port P0 //宏定义，具体的端口尽量不要出现在主函数和主函数中//=================================================void main(){TMOD=0x05; //设定定时器0为工作方式1、计数器TH0=0; //清零TL0=250; //TR0=1; //启动定时器0进行计数while(1){led_port=TL0; //将计数结果送去显示（用8个LED灯显示），//这里仅显示16位计数器的低8位}}定时器0仍旧工作在计数器状态，增加定时器1工作在定时状态，得到1s的定时时间，定时时间到后，将定时器0计数得到的脉冲数去显示，则这个脉冲数就是所输入的外部信号的频率，从而构成一个简单而准确的频率计！！不过，这个简单的“频率计”能够计量的信号频率（脉冲数），受单片机中断响应速度的影响，一般只能达到单片机系统时钟晶振的1/24，所以要能够测量更高的频率，必须使用前置分频器，对更高频率的待测输入信号进行预分频！。

51 单片机计数器与定时器的区别
在51 单片机的学习过程中，我们经常会发现中断、计数器/定时器、串口是学习单片机的难点，对于初学者来说，这几部分的内容很难理解。

但是我个人觉得这几部分内容是单片机学习的重点，如果在一个学期的课堂学习或者自学中没有理解这几部分内容，那就等于还没有掌握51 单片机，那更谈不上单片机的开发了，我们都知道在成品的单片机项目中，有很多是以这几部分为理论基础的，万年历是以定时器为主的，报警器是以中断为主的，联机通讯是以串口为主的。

在这几部分内容中，计数器/定时器对于初学者说很容易搞混淆，下面我将对这方面的内容结合自己的学习经验谈几点看法。

计数器和定时器的本质是相同的，他们都是对单片机中产生的脉冲进行计数，只不过计数器是单片机外部触发的脉冲，定时器是单片机内部在晶振的触发下产生的脉冲。

当他们的脉冲间隔相同的时候，计数器和定时器就是一个概念。

在定时器和计数器中都有一个溢出的概念，那什幺是溢出了。

呵呵，我们可以从一个生活小常识得到答案，当一个碗放在水龙头下接水的时候，。

51单片机的定时器应用解析定时器是一种多功能的外设，可以在嵌入式系统中广泛应用。

在 51 单片机中，定时器分为两种：定时/计数器和串行接口定时器（SIT）。

这篇文档将着重介绍定时/计数器的应用。

定时器基础定时器由两个 8 位定时器（Timer0 和 Timer1）和一个 16 位定时器（Timer2）组成。

定时器通过计数器实现定时功能，计数器钟频为定时器输入时钟的一半。

定时器的定时时间可以通过改变计数器初始值和时钟源分频系数来实现。

定时器应用延时定时器可以用来实现延时功能，常见的延时方式是使用定时器产生中断，在中断服务程序中完成延时操作。

PWM定时器可以用来实现脉冲宽度调制（PWM）功能，PWM 的输出占空比可以通过改变计数器初始值和重载值来实现。

计数器定时器也可以作为计数器使用。

在计数器模式下，定时器向计数器输入信号计数，并将计数值存入寄存器中。

定时器使用示例中断延时void init_timer0(unsigned int ms){TMOD &= 0xF0;TMOD |= 0x01;TH0 = ( - FOSC / 1000 * ms) >> 8;TL0 = ( - FOSC / 1000 * ms) & 0xFF;ET0 = 1;TR0 = 1;}void timer0_isr() __interrupt (1){static unsigned char cnt = 0;TH0 = ( - FOSC / 1000 * ms) >> 8;TL0 = ( - FOSC / 1000 * ms) & 0xFF;if(cnt++ >= 20){cnt = 0;// do something every 20 ms}}PWMvoid init_timer1(unsigned int freq, unsigned char duty_cycle) {TMOD &= 0x0F;TMOD |= 0x10;TH1 = ( - FOSC / freq / 2) >> 8;TL1 = ( - FOSC / freq / 2) & 0xFF;// calculate duty cycleunsigned int reload = (unsigned int)(FOSC / freq * duty_cycle / 100 / 2);// set duty cycleRCAP2H = reload >> 8;RCAP2L = reload & 0xFF;TR1 = 1;}结论定时器是 51 单片机中常用的外设之一，可以实现延时、PWM 等多种功能。

51单片机定时时钟工作原理51单片机（也被称为8051微控制器）的定时器/计数器是一个非常有用的功能，它允许用户在特定的时间间隔内执行任务。

下面是其基本工作原理：1. 结构：8051单片机通常包含两个定时器/计数器，称为Timer0和Timer1。

每个定时器都有一个16位的计数器，可以用来跟踪经过的时间或事件。

2. 时钟源：定时器的核心是一个振荡器或外部时钟源，为计数器提供脉冲。

通常，这个时钟源可以是内部的，也可以是外部的。

内部时钟源通常基于系统时钟，而外部时钟源则直接从外部硬件输入。

3. 计数过程：每当振荡器产生一个脉冲，计数器就会增加（对于向上计数的定时器）或减少（对于向下计数的定时器）一个单位。

这取决于定时器的模式。

4. 溢出：当计数器达到其最大值（对于向上计数的定时器）或达到0（对于向下计数的定时器）时，会发生溢出事件。

这会导致一个中断，可以用来执行特定的任务或操作。

5. 分频：在某些模式下，计数器的输出可以用来分频系统时钟，从而产生更精确的定时器时钟。

6. 预分频器：预分频器允许用户设置一个值，该值决定了振荡器的输入脉冲被分频的次数。

这有助于控制计数器的速度，从而控制定时器的精度。

7. 工作模式：8051微控制器支持多种定时器模式，包括正常模式、自动重装载模式和比较模式。

每种模式都有其特定的应用和行为。

8. 中断：当定时器溢出时，可以产生一个中断。

这意味着微控制器可以暂时停止当前的任务，转而处理与定时器相关的特定任务。

通过合理配置和使用这些定时器/计数器，开发人员可以在8051单片机上实现精确的时间控制和事件调度。

这对于实现诸如延时、精确计时和脉冲生成等功能非常有用。
