长度计量基础知识讲座(十三)量规

0国内统一刊号CN31-1424／TB2009/1 总第209期第十四讲　圆锥量规圆锥量规是机械加工过程中测量以及长度计量中常用的量具。

它是以内、外圆锥相配合的实体，用于检验相应圆锥配合工件的锥角和圆锥直径的量具。

1　圆锥的几何形状及定义直角三角形中以任意一直角边为轴，旋转一周所形成的立体称为圆锥（如图1a 所示）。

圆锥体是由圆锥表面与一定尺寸所限定的几何体，外圆锥是外部表面为圆锥表面的几何体（如图1b 所示），内圆锥是内部表面为圆锥表面的几何体（如图1c 所示）。

圆锥角是指在通过圆锥轴线的截面内，两条素线之间的夹角 （如图1d 所示）。

(a)圆锥表面　(b)外圆锥　(c)内圆锥　(d)圆锥锥角1－母线　2－轴线　3－圆锥表面如图1d 所示，圆锥直径是指圆锥在垂直轴线截面上的直径。

其中，最大圆锥直径为D ，最小圆锥直径为d ，给定截面圆锥直径为d x 。

圆锥长度是指最大圆锥直径D 与最小圆锥直径d 之间的轴向距离L 。

锥度是指两个垂直圆锥轴线截面的圆锥直径差与该两截面的轴向距C 与圆锥角α的关系为：一般用比例形式表示。

顾耀宗/上海市计量测试技术研究院外圆锥称为圆锥轴，内圆锥称为圆锥孔。

两者装配在一起称为圆锥配合。

在机械制造中，圆锥配合与圆柱配合（即圆柱孔与圆柱轴配合，详见长度计量基础知识讲座第十三讲）相比较，圆锥配合具有如下特点：配合间隙或过盈量的大小可以调整；配合零件能自动定心，可以保证轴线有较高的同轴度；配合有较好的自锁性和密封性，而且能快速装拆。

2　圆锥量规的种类和结构圆锥量规按锥度种类分，最常见的有公制圆锥量规和莫氏圆锥量规，它们的结构有A 型（不带扁尾的）和B 型（带扁尾的）两种形式。

按使用要求分： ①标准圆锥量规，分为1、2等，用于圆锥角的量值传递；②检验工作量规用的校对规，分为1~3级；③用于检验工件的工作量规，锥度公差等级AT3~AT8，分为1~3级。

圆锥量规有圆锥塞规和圆锥环规两种。

量规名词解释
量规是数学中的一个基本概念,用于定义和描述系统中的量和测量单位。

量规可以分为几何量规和代数量规,分别用于描述几何和代数领域中的量和测量单位。

在几何中,量规用于定义线段的长度、圆的面积、球的体积等物理量。

例如,一条线段的长度可以用一条线段的长度量规来定义,而圆的面积可以用圆的面积量规来定义。

在代数中,量规用于定义变量之间的转换关系。

例如,在矩阵乘法中,矩阵A
和矩阵B的大小关系可以用一个矩阵的大小量规来表示。

这个量规可以定义一个大小为n×m的矩阵A的大小为A的大小,而大小为n×n的矩阵B的大小为B的大小。

除了定义物理量之外,量规还广泛应用于计算机科学、统计学等领域。

例如,在编程中,算法的时间复杂度可以用算法的时间复杂度量规来表示,而数据的分
布可以用数据分布量规来描述。

量规是数学中非常重要的概念,可以用于定义和描述系统中的量和测量单位。

了解量规的定义和应用对于从事数学和相关领域的人员来说非常重要。

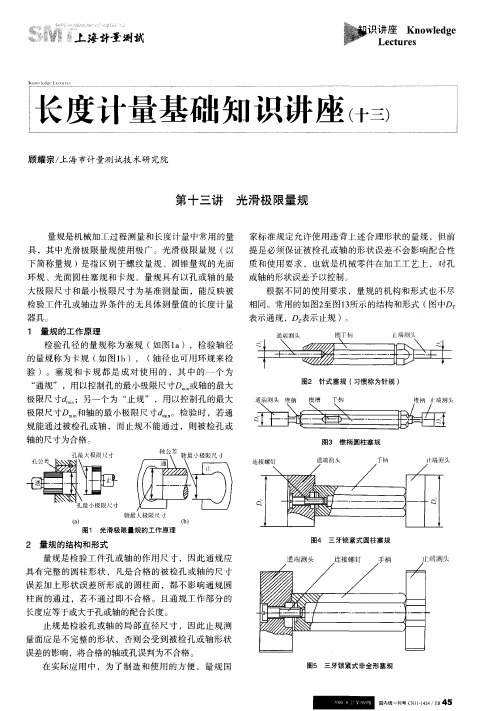

国内统一刊号CN31-1424／TB2008/6 总第208期第十三讲　光滑极限量规量规是机械加工过程测量和长度计量中常用的量具，其中光滑极限量规使用极广。

光滑极限量规（以下简称量规）是指区别于螺纹量规、圆锥量规的光面环规、光面圆柱塞规和卡规。

量规具有以孔或轴的最大极限尺寸和最小极限尺寸为基准测量面，能反映被检验工件孔或轴边界条件的无具体测量值的长度计量器具。

1　量规的工作原理检验孔径的量规称为塞规（如图1a），检验轴径的量规称为卡规（如图1b），（轴径也可用环规来检验）。

塞规和卡规都是成对使用的，其中的一个为“通规”，用以控制孔的最小极限尺寸D min 或轴的最大极限尺寸d min ；另一个为“止规”，用以控制孔的最大极限尺寸D min 和轴的最小极限尺寸d min 。

检验时，若通规能通过被检孔或轴，而止规不能通过，则被检孔或轴的尺寸为合格。

图1　光滑极限量规的工作原理2　量规的结构和形式量规是检验工件孔或轴的作用尺寸，因此通规应具有完整的圆柱形状，凡是合格的被检孔或轴的尺寸误差加上形状误差所形成的圆柱面，都不影响通规圆柱面的通过，若不通过即不合格。

且通规工作部分的长度应等于或大于孔或轴的配合长度。

止规是检验孔或轴的局部直径尺寸，因此止规测量面应是不完整的形状，否则会受到被检孔或轴形状误差的影响，将合格的轴或孔误判为不合格。

在实际应用中，为了制造和使用的方便，量规国顾耀宗/上海市计量测试技术研究院家标准规定允许使用违背上述合理形状的量规，但前提是必须保证被检孔或轴的形状误差不会影响配合性质和使用要求，也就是机械零件在加工工艺上，对孔或轴的形状误差予以控制。

根据不同的使用要求，量规的机构和形式也不尽相同。

常用的如图2至图13所示的结构和形式（图中D T 表示通规，D Z 表示止规）。

图2　针式塞规（习惯称为针规）图3　锥柄圆柱塞规图4　三牙锁紧式圆柱塞规图5　三牙锁紧式非全形塞规万方数据国内统一刊号CN31-1424／TB2008/6 总第208期图6　非全形塞规图7　非全形塞规图8　球端杆规图9　圆柱环规图10　双头组合卡规3　量规的用途和正确使用量规在机械零件加工中被广泛地用于检验机械零件的基本尺寸至500mm、公差等级为IT6～IT16的孔和轴。
