产品说明书00813-0106-4001, Rev WE2023 年 4 月Rosemount™ 3051 压力变送器通过 Rosemount 3051 压力变送器，您将更有效地控制工厂，能够在众多压力、液位和流量应用中借助我们的产品，减少产品变化和复杂性，降低总拥有成本。
您将可以访问各种信息，方便您进行诊断、校正甚至防止出现问题。
以我们无与伦比的可靠性和丰富的经验打造的 Rosemount 3051 符合行业标准，可帮助您以更高的效率和安全性标准进行工作，从而保持全球竞争力。
Rosemount 30512023 年 4 月内容建立压力测量标准 (2)Rosemount 3051C 共平面压力变送器订购信息 (6)Rosemount 3051T 直连式变送器订购信息 (18)Rosemount 3051CF 流量计选择指南 (28)Rosemount 3051L 液位变送器订购信息 (62)技术规格 (74)Rosemount 3051 产品认证 (91)尺寸图 (92)选项外， (106)建立压力测量标准经实践检验的一流性能、可靠性和安全性■超千万装机量■参考精度为量程的 0.04%■安装总性能为量程的 0.14%■稳定性可保持在 URL 的 0.1% 长达 12 年■SIL 2/3 认证（IEC 61508）Coplanar ™平台增强安装和应用灵活性■通过集成的压差流量计、压差液位解决方案和一体化阀组提高可靠性和性能。
■安装方便，所有方案都全面组合，并经过渗漏测试和标定。
■丰富的产品满足您的应用需求。
高级功能Bluetooth ® 技术■提高生产力、可靠性和人员安全性。
无需高温作业许可。
无需攀爬储罐或建筑脚手架。
■快速组态、检修和排除故障，所有设备对技术人员触手可及，速度比传统 HART ® 连接快十倍。
诊断■回路完整性诊断将连续地监测电路，检测影响通讯信号的问题，并提供腐蚀、外罩进水或电源不稳定等警报。

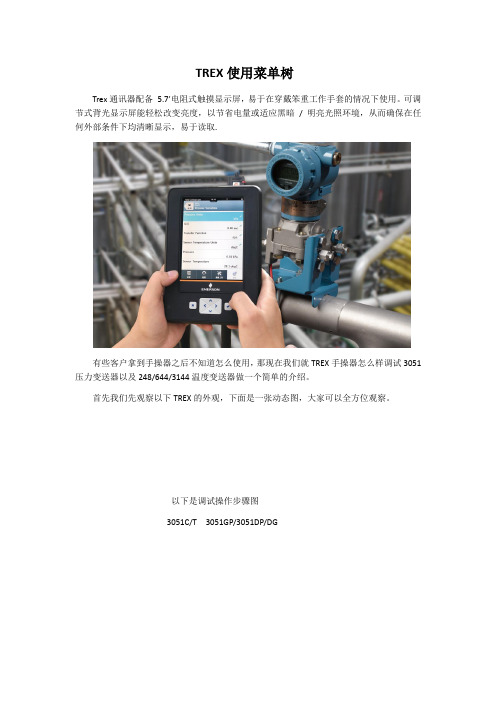

TREX使用菜单树Trex通讯器配备5.7’电阻式触摸显示屏，易于在穿戴笨重工作手套的情况下使用。
可调节式背光显示屏能轻松改变亮度，以节省电量或适应黑暗/ 明亮光照环境，从而确保在任何外部条件下均清晰显示，易于读取.有些客户拿到手操器之后不知道怎么使用，那现在我们就TREX手操器怎么样调试3051压力变送器以及248/644/3144温度变送器做一个简单的介绍。
首先我们先观察以下TREX的外观，下面是一张动态图，大家可以全方位观察。
以下是调试操作步骤图3051C/T 3051GP/3051DP/DG248/644/3144温度变送器以下图片界面为主变量界面如果手操器是TREXCHPNAWS1S基本型，那么调试变送器的时候变送器需要外接24V电源并在回路中串联250Ω的电阻，如果手操器为TREXLHPNAWS1S 那么就表示该手操器为多功能型，已内置24V电源，进入操作界面选择内部供电，就无需外接24V电源了。
建议大家购买带便携包的手操器，可以起到保护手操器的作用，主要是保护屏幕。
TREXCHPNAWS1S基本型手操器只适用于调试HART协议的仪表，如果现场需要调试的是FF总线协议的仪表就需要选择TREXLFPNAWS1S或者TREXCFPNAWS1S的手操器，此款手操器可以调试FF总线协议与HART协议仪表，PA协议仪表暂时无法用TREX调试。
技术规范：微处理器：800 MHz ARM Cortex A8 / NXP内部闪存：2 GB NAND 及32 GB 扩展闪存操作系统：Windows Embedded Compact 2013RAM：512 MB DDR3 SDRAM重量：约2.9 磅（1330 克）显示屏：5.7 英寸（14.5 cm）彩色VGA 电阻式触摸屏640 x 480 像素键盘：X 键—类似返回键四个箭头键—菜单导航复选标记—类似确认键AC 适配器：电池：可充电锂电池模块工作时间：正常情况下8 小时以上充电时间：3 到4 小时LED：六个LED，其中五个指示充电过程，一个指示AC 适配器正在给电源模块充电。
3051压力变送器菜单内容：Error（错误）：错误信息显示在液晶表头显示器上通报影响变送器运行的严重问题。
在错误状态得到纠正之前表头一直显示错误信息而且模拟输出被强制改动到指定的报警水平。
在报警状态下不显示其他变送器信息。
F AIL（故障）：变送器 CPU主板和传感器模块不兼容。
如果遇到此条信息并需要帮助，请拨打 800-999-9307 与罗斯蒙特客户中心联系。
Fai l Mod ule（故障模块）：传感器模块断开或出现故障。
检验传感器模块带状电缆是否连接到电子线路板的后端。
如果带状电缆连接正确，表明传感器模块内部有故障。
故障的可能来源包括：传感器模块接收不到压力或温度更新。
模块中影响变送器运行的非易失内存故障被内存检验程序检测.Fa il El ect（故障电子线路板）：由于内部故障，变送器电子线路板出现故障。
有些故障电子线路板错误用户可以修理。
任何以“FACTO RY（工厂）”结尾的错误信息表明该错误不可修理。
FailConfi g（故障组态）：在某个位置检测到影响变送器运行的内存故障，并且该故障用户可以修理。
War nings（警告）：液晶显示器上出现的警告向您通报变送器或变送器当前运行出现用户可以修理的问题。
警告与变送器其他信息交替出现，直到警告状态得到纠正或变送器结束产生警告信息的运行为止。
Pre ss Li mit（压力极限值）：变送器读出的过程变量不在变送器量程之内。
Tem p Lim it（温度极限值）：由变送器读出的第二变量温度不在变送器量程之内。
C urr F ixed（电流固定值）：变送器处于多站式模块。
模拟输出不能跟踪压力变化。
产品说明书00813-0106-4016, Rev UC2023 年 3 月Rosemount™差压液位变送器和 1199 远传密封件应用■液位、流量、压力、界面、密度■极热和极冷环境■腐蚀、堵塞或粘滞过程■卫生要求■特殊过程连接件成熟、可靠和创新的技术使用资产位号随时获取信息新发运设备包含一个唯一的二维码资产位号，您可以通过它直接从设备访问序列化信息。
通过此功能，您可以：■在您的 MyEmerson 账号上访问设备图纸、图表、技术文档和故障排除信息■优化维修和保持效率的平均时间■确保您定位了正确的设备■省去耗时的先定位和抄录铭牌再查看资产信息的工作罗斯蒙特液位变送器此液位变送器将世界先进的罗斯蒙特压力仪表与直接安装密封件相结合，全部集成为一个型号。
Rosemount 3051SAL、3051L 和 2051L型液位变送器■全焊接系统具备突出的系统可靠性■无线组态提供新数据访问■使用全面的过程连接产品、灌充液、直接安装或毛细管连接件和材料可连接到几乎任何过程■利用 QZ 选件量化和优化整个系统的性能内容成熟、可靠和创新的技术 (2)Rosemount 3051S 电子远程传感器 (ERS™) 系统 (6)Rosemount 3051S Scalable™液位变送器 (26)用于 Rosemount 3051SAL 的法兰密封件 (40)Rosemount 3051L 液位变送器订购信息 (65)Rosemount 2051L 液位变送器 (77)直接安装式密封系统订购信息 (86)远传安装式密封系统订购信息 (92)法兰密封件 (98)螺纹密封件 (123)卫生型密封件 (129)专业密封件 (144)技术规格 (153)产品认证 (173)尺寸图 (216)2023 年 3 月/Rosemount罗斯蒙特 Tuned-System ™ 组件优化结果罗斯蒙特 Tuned-System 组件在高压连接件上采用直接安装密封件，在低压连接件上则采用远程安装（毛细管式）密封件。
数字化•智能压力/差压变送器DIGITAL•INTELLIGENT PRESSURE/DIFFERENCE PRESSURE TRANSMITTER1.变送器调检前请水平放置。
2.微量程变送器安装至现场后，应对变送器调零。
3.变送器应安装在干燥的环境中，切忌雨水冲刷。
在恶劣环境下，露天安装应使用变送器保护箱。
4.禁止用户自行拆装。
5.请用户自行检查变送器供电电压是否稳定和洁净（电源应防止交流干扰）。
6.经防爆检验合格的产品，不得随意更换元件或改变结构。
7.变送器外接地螺钉须可靠接大地。
8.本安型变送器外配安全栅的安装使用须按其使用说明书进行。
9.当本安防爆型变送器在爆炸危险环境区使用时，向安全栅供电的电源变压器须符合GB3836、4-2000标准8.1来要求。
10.S-PORT通信口必须使用我公司专用转接模块。
开箱后请用户仔细阅读本使用手册！简介 ．．．．．．．．．．．．．．．．．．5 1概述1.1整机外形 ．．．．．．．．．．．．．．61.2整机结构 ．．．．．．．．．．．．．．71.3工作原理简介 ．．．．．．．．．．．．8 2安装使用2.1整机外形尺寸图 ．．．．．．．．．．．92.2现场安装 ．．．．．．．．．．．．．．102.2.1安装方式 ．．．．．．．．．．．．102.2.2引压方式 ．．．．．．．．．．．．102.2.3排气/液阀 ．．．．．．．．．．．122.2.4盖子锁 ．．．．．．．．．．．．．122.2.5流程连接孔距离调整 ．．．．．．．122.2.6安装注意事项 ．．．．．．．．．．142.3与测量方式相关问题 ．．．．．．．．．142.4电气安装 ．．．．．．．．．．．．．．172.5本安防爆型变送器系统接线图 ．．．．．192.6隔爆型变送器说明 ．．．．．．．．．．19 3调试与操作3.1概述 ．．．．．．．．．．．．．．．．203.1.1各键的定义 ．．．．．．．．．．．213.1.2各键的功能描述 ．．．．．．．．．223.1.3工作状态显示 ．．．．．．．．．．223.1.4菜单描述 ．．．．．．．．．．．．223.1.5符号的输入 ．．．．．．．．．．．233.1.6整数的输入 ．．．．．．．．．．．233.1.7小数的输入 ．．．．．．．．．．．23 3.2变送器准确度微调 ．．．．．．．．．．24数字化•智能压力/差压变送器使用手册3.3主菜单说明 ．．．．．．．．．．．．．253.4子菜单操作详细说明 ．．．．．．．．．264用户维护4.1概述 ．．．．．．．．．．．．．．．．334.2软维护 ．．．．．．．．．．．．．．．334.3硬维护 ．．．．．．．．．．．．．．．344.4故障排除 ．．．．．．．．．．．．．．355 法兰变送器安装使用说明5.1 概述 ．．．．．．．．．．．．．．．385.2 品种规格 ．．．．．．．．．．．．．385.3 仪表的调校 ．．．．．．．．．．．．425.4 仪表的使用方法 ．．．．．．．．．．425.5 仪表维护 ．．．．．．．．．．．．．495.6 订货须知 ．．．．．．．．．．．．．49附录A.1性能指标 ．．．．．．．．．．．．．．52A.1.1技术指标 ．．．．．．．．．．．．52A.1.2使用条件 ．．．．．．．．．．．．55A.2随机附件 ．．．．．．．．．．．．．．56A.3注意事项 ．．．．．．．．．．．．．．56数字化•智能压力/差压变送器是在采用世界先进的、成熟的、可靠的电容传感器技术基础上，结合先进的单片计算机技术和传感器数字转换技术精心设计而成的多功能数字化•智能仪表。
HR-3051F系列使用说明书压力/差压智能变送器Operation instruction HR-3051F1型 HR-3051F2型HR-3051F3型福建顺昌虹润精密仪器有限公司目录1.引言 (2)2.运输 (3)3.储藏 (3)4.产品标识 (3)5.工作原理 (4)6.安装 (5)7.电气连接 (7)8.使用 (8)9.菜单操作 (9)10.维护 (27)11.修理 (27)引言HR-3051F系列智能压力/差压变送器是采用高精度硅传感器技术，新型智能高精度变送器，基于通过微处理器的电子部件，实现与现场设备通信。
HR-3051F系列压力/差压变送器包括表压、差压、绝对压力、高静压差压等多个品种。
广泛应用于石油、化工、电力、冶金、水务、酿造等工业领域。
长期以来，以产品的卓越品质和优质的售后服务，赢得了用户一致的好评。
■运输在校验之后，仪器被包装在纸箱（GB/T 13384-2008）中以保护免遭损伤。
■储藏储藏仪器无需任何特殊处理。
对储藏期没有限制，但保质期仍按公司规定的期限一致。
■产品标识产品铭牌标识包括序列号、量程、精度等级、输入电压、输出、出厂日期等相关信息。
重要:查询时务必提供仪表序列号。
■工作原理图1压力变送器包括两个功能单元:—主单元—辅助单元主单元包括传感器和过程连接，工作原理如下:过程介质通过柔性、抗腐蚀性的隔离膜片以及填充液在测量膜片上施加压力,测量膜片的一端接大气(用于表压测量)或真空(用于绝压测量).当所测的压力通过测量膜片和填充液，传递给传感器硅芯片,使传感器硅芯片的阻值发生变化,从而导致检测系统输出电压变化.该输出电压与压力变化成正比，图1 3051F压力（绝压）变送器再由适配单元和放大器转化成一标准化信号输出。
图2差压变送器包括两个功能单元:—主单元—辅助单元主主单元包括传感器和过程连接，工作原理如下:传感器模块采用全焊接技术，内部拥有一个整体化的过载膜片，一个绝对压力传感器和一个差压传感器。
