3051CD 罗斯蒙特变送器

3051CD 罗斯蒙特变送器


?
?
?
J3(2) T 1(3)
无本机零点或量程调整 耐瞬变电压保护端子块
?
?
?
?
?
?
C1 定制软件组态（随合同完成 CDS00806-0100-4001）
?
?
?
C2 0.8-3.2Vdc 输出，带有基于 HART 协议的数字信号（仅限输出代码 M ）
?
?
?
C3 表压校验（仅限 3015CA4 型）
－
传统法兰，蒙乃尔，蒙乃尔排液/排气阀，蒙乃尔法兰接头
传统法兰，316 SST，哈氏合金 C 排液/排气阀，316 SST 法兰接头 符合 DIN 的传统法兰，SST，7/16 英寸接头/阀组螺栓 符合 DIN 的传统法兰，SST，10mm 接头/阀组螺栓 符合 DIN 的传统法兰，SST，12mm 接头/阀组螺栓 DIN 液位法兰，SST，2 英寸,ANSI 150 级，垂直安装 DIN 液位法兰，SST，2 英寸,ANSI 300 级，垂直安装 DIN 液位法兰，SST，3 英寸,ANSI 150 级，垂直安装
－
?
CN(4) P1
模拟输出级符合 NAMUR 推荐 NE43,1996-6-27,报警方式为下限报警 静压测试
?
?
?
?
?
?
P2 清洗,用于特殊应用场合
?
?
?
P3 清洗,氯/氟<1ppm
?
?
?
DF 1/2-14NPT 过程连接(法兰接头)-材料与法兰材料相同
?
?
?
D7 共面法兰，无排液/排气口
?
?
?
铝，覆聚氨酯涂层 铝，覆聚氨酯涂层
PG13.5 G 1/2

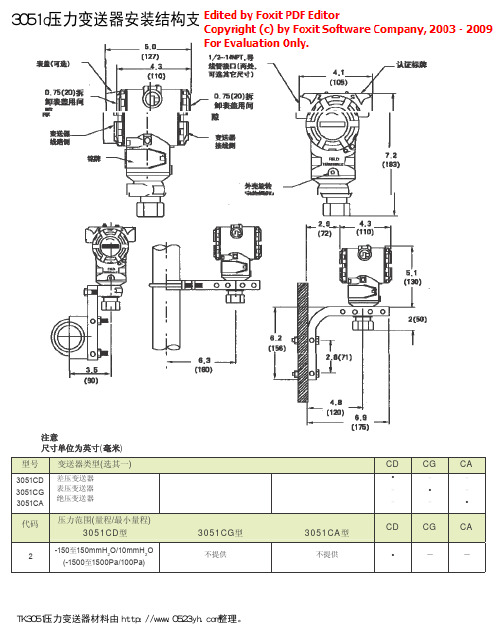

3051c压力变送器安装结构支架

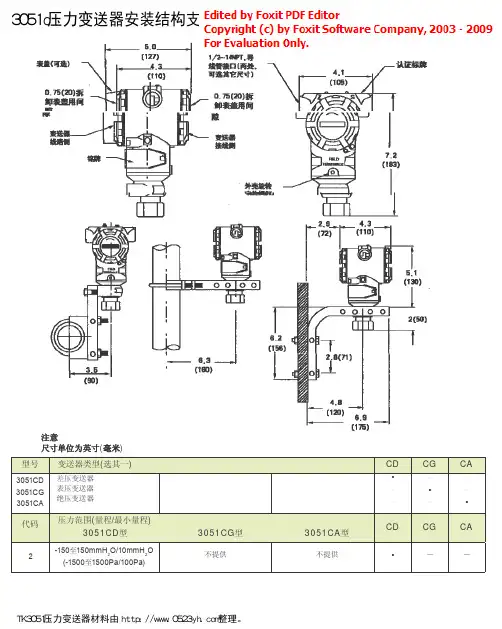

3051c压力变送器安装结构支架

CG
● ●
CG
●
CG
● ● ● ● ● ● — ● ● ● — ●
CG
CA
●
CA
● ●
CA
● — ● —
CA
● ● ● ● ● ● ● ● ●
CA
● ●
CA
●
CA
● ● ● ● ● ● ● ● ● ● — ●
CA
代码
A
代码
输出
4-20mA，带有基于HART协议的数字信号
结构件材料 法兰材料 排液／排气阀
法兰接头材料
CD
●
CG
●
CA
●
CD
CG
CA
5 2 3 8 7
代码
2 3 4 5
代码
A B
代码
1 2
代码
B
电镀碳钢 不锈钢 不锈钢
电镀碳钢
不锈钢
不锈钢 不锈钢 哈氏合金C
哈氏合金C 哈氏合金C
电镀碳钢 不锈钢 哈氏合金C
●
(-7500至7500Pa/120Pa)
(-7500至7500Pa/120Pa)
(-7500至7500Pa/120Pa)
4
-4.0至4.0mH2O/40mmH2O
-4.0至4.0mH2O/40mmH2O
-4.0至4.0mH2O/40mmH2O
●
●
●
(-40至40kPa/0.4kPa)
(-40至40kPa/0.4kPa)
(-0.1至7.0MPa/70kPa)
9
-2100至2100mH2O/21mH2O
-10至2100mH2O/21mH2O
-10至2100mH2O/21mH2O
罗斯蒙特3051CG压力变送器关键参数

罗斯蒙特3051CG压力变送器关键参数

罗斯蒙特3051CG压力变送器关键参数
罗斯蒙特3051CG压力变送器（Rosemount 3051CG pressure transmitter）
型号：3051CG2A22A1AB4
总性能
+0.15 %量程，令回路性能更优化
参考精度
+0.065%量程，高精度选项可提升至+0.04%
稳定性
五年稳定性+0.125 %，可大大降低校验和维护费用
量程比100:1输出 Nhomakorabea叠加HART®数字信号通讯的4-20mA模拟信号；Foundation Fieldbus；Profibus
过压极限
3051CD/CG,量程2~5为31MPa；量程1为13.8MPa；3051T型高达103.4MPa。其它详见PDS。
静压极限
仅限3051CD型，3.5kPa-a~31MPa-g；对量程范围2~5，31MPa可选。详见PDS。
静压极限
仅限3051CD型，3.5kPa-a~31MPa-g；对量程范围2~5，31MPa可选。详见PDS。
电源
空载时工作在10.5~55V DC
重量
约3051C-3.1 kg；3051T-1.4kg，详见PDS。
尺寸
约198 x 126 x 104mm
危险场所认证
ATEX：防爆认证、本质安全认证
CSA：防爆认证、本质安全认证
型号：3051S1TG2A2E12A1AB4
Ultra超级型
Classic经典型
Ultra for Flow超级流量型
总性能
+0.1 %量程
+0.15 %量程
+0.1 %量程
参考精度
+0.025 %量程
罗斯蒙特3051GP压力变送器3051GP

罗斯蒙特3051GP压力变送器3051GP

注释： 根据 ASME Z210.1 （ANSI），在 68 °F （20 °C）下进行校验。
总响应时间（Td + Tc）（2）：100 毫秒
停滞时间（Td）
45毫秒（标准）
刷新速率
每秒钟 22 次
（1）停滞时间和更新速度适用于所有量程。
（2） 在 75 °F （24 °C）参考条件下的标准总响应时间。
变送器的稳定性是变送器性能与时间相关的关键 指标。通过超出 IEC 770 测试标准的主动模拟 测试，3051 已证明其在要求最苛刻的工况下也 能保持五年以上的稳定性能。出类拔萃的变送器 稳定性可减少标定次数，降低运行和维护成本。
罗斯蒙特压力解决方案
罗斯蒙特 3051S 系列仪表
规模可变的压力、流量和液位测量解决方案可改进安装和维 护实践。
0psia （0kPa）
–14.7 psig （–101kPa）
（1） 假设大气压为 14.7 psig。
量程比
100：1
输出
二线制 4-20 mA、数字化过程变量叠加于 4-20 mA HART 协议的主机。
信号上，适用于所有符合
罗斯蒙特 3051GP 压力变送器
负载限制
阻尼
电源
模拟输出对阶跃输入变化的响应时间是由用户选择的一个时
使用可选安装支架的安装组态
管道安装
面板安装
尺寸单位：英寸（mm）
6
罗斯蒙特3051GP压力变送器
技固耐用、可靠的性能，外加智能性能，使该款 变送器具有非凡的价值。
应用灵活性
3051GP 的标准过程连接件为1/2”，并配有与阀组 连接的选项。所有类型的罗斯蒙特阀组都是完全 装配且经过泄漏测试的快装式装配件，可以节约 现场安装成本。
罗斯蒙特3051压力变送器产品数据表

罗斯蒙特3051压力变送器产品数据表

经实践检验的压力测量行业领袖·一流性能，参考精度高达 0.065%·量程比能力达100:1·共面™平台支持集成压力、流量和液位方案·整个 HART 产品系列通过了 IEC 61508 SIL2 级安全认证，可在遵从法规的同时简化您的工作 ·超过20年的向后兼容性使您在投资最新特性的同时不会增加工厂的复杂性·全球装机量超过 7 百万台罗斯蒙特 3051 压力变送器目录订购信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 2 页规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第9 页产品认证. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .第14 页尺寸图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .第18页罗斯蒙特 3051D 共平面压力变送器其他信息规格：第9 页认证：第14 页尺寸图：第18 页表 1. 3051D 共平面压力变送器订购信息★ 标准产品表示最普通的选项。

为了实现快速交货，建议选择带星号的选项（★）。

对于扩展选项，交付周期需要另行商定。

型号变送器类型3051D共平面压力变送器测量类型标准标准P差压★G表压★压力范围3051DP3051DG标准标准1-6.216 kPa 至 6.216 kPa（–25 至 25 inH2O）-6.216 kPa 至 6.216 kPa（–25 至 25 inH2O）★2-62.1603 kPa 至 62.1603 kPa（–250 至 250 inH2O）-62.1603 kPa 至 62.1603 kPa（–250 至 250 inH2O）★3-248.641 kPa 至 248.641 kPa（–1000 至 1000 inH2O）-97.7159 kPa 至 248.641 kPa（–393 至 1000 inH2O）★4-2068.431 kPa 至 2068.431 kPa（–300 至 300 psi）-97.9057 kPa 至 2068.431 kPa（–14.2 至 300 psi）★5-13789.54 kPa 至 13789.54 kPa（–2000 至 2000 psi）-97.9057 kPa 至 13789.54 kPa（–14.2 至 2000 psi）★变送器输出标准标准A(1)4–20 mA，采用基于HART协议的数字信号★结构材料工艺法兰类型法兰材料排放/排气阀标准标准2共平面式316 不锈钢316 不锈钢★3(2)共平面式铸铁 C-276 合金 C-276★6共平面式304 不锈钢316 不锈钢★7(2)共平面式316 不锈钢合金 C-276★0备选工艺连接★3051D 共平面压力变送器2表 1. 3051D 共平面压力变送器订购信息★ 标准产品表示最普通的选项。

AT3051GP智能压力变送器选型PDF样本

AT3051GP智能压力变送器选型PDF样本

AT3051GP 智能压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转变成4～20mA DC 信号输出。

AT3051GP 可与HART 手操器相互通讯，通过它进行设定，监控。

智能压力变送器AT3051GPGeneralSpecifications 一般规格书1. 性能规格（零基准校验范围，参考条件下，硅油充液，316L 不锈钢隔离膜片。

）1.1.参考精度±0.1%校验量程1.2.稳定性6个月，±0.1%URL 1.3.环境温度影响零点误差：±0.2%URL/56℃总体误差：±（0.2%URL+0.18%校验量程）/56℃1.4. 振动影响：在任意轴向上，200H z 下振动影响为±0.05%URL/g 1.5.电源影响：小于±0.005%输出量程/伏特。

1.6.负载影响：没有负载影响，除非电源电压有变化。

1.7.电磁干扰/射频干扰（EMI/RFI 影响）由20至1000MHz ，场强达至30V/M 时，输出漂移小于±0.1%量程。

1.8.安装位置影响零点漂移至多为±0.25kPa 。

所有的零点漂移都可修正掉；对量程无影响。

2. 功能规格2.1.测量范围：见选型表2.2.零点与量程可用本机量程和零点按钮调整，或用HART 手操器远程调整2.3.零点正、负迁移零点负迁移时，量程下限必须大于或等于-URL ；零点正迁移时，量程上限必须小于或等于+URL 。

校验量程必须大于或等于最小量程。

2.4.输出4～20mA DC ，用户可选择线性或平方根输出,数字过程变量叠加在4～20mA DC 信号上，可供采用HART 协议的上位机使用2.5.阻尼时间常数时间常数可调，以0.1秒递增，由最小至16.0秒。

2.6.环境温度极限不带液晶表头：-40至85℃带液晶表头：-30至60℃2.7. 过程温度极限充硅油：-40至104℃充惰性液：-18至85℃2.8.贮存温度极限不带液晶表头：-46至110℃带液晶表头：-40至70℃2.9.环境湿度0-100%相对湿度2.10.过压极限ＡＴ３０５１ＧＰ智能压力变送器选型ＰＤＦ样本变送器在下列限值内工作时不会损坏：测量范围至6.90MPa:0-13.9MPa测量范围至20.68MPa:0-31.02MPa测量范围至41.37MPa:0-51.71MPa3. 安装3.1.3.2.HART 通讯3.2.1.通讯要求：要求有一个最小250Ω电阻3.2.2.通讯距离：用多芯双绞线时最大可达1.5km ，通讯距离因电缆类型而异。

奥特仪表 AT3051GP智能压力变送器 说明书

奥特仪表 AT3051GP智能压力变送器 说明书

AT3051GP 智能压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转变成4～20mA DC 信号输出。

AT3051GP 可与HART 手操器相互通讯，通过它进行设定，监控。

智能压力变送器AT3051GPGeneralSpecifications 一般规格书1. 性能规格（零基准校验范围，参考条件下，硅油充液，316L 不锈钢隔离膜片。

）1.1.参考精度±0.1%校验量程1.2.稳定性6个月，±0.1%URL 1.3.环境温度影响零点误差：±0.2%URL/56℃总体误差：±（0.2%URL+0.18%校验量程）/56℃1.4. 振动影响：在任意轴向上，200H z 下振动影响为±0.05%URL/g 1.5.电源影响：小于±0.005%输出量程/伏特。

1.6.负载影响：没有负载影响，除非电源电压有变化。

1.7.电磁干扰/射频干扰（EMI/RFI 影响）由20至1000MHz ，场强达至30V/M 时，输出漂移小于±0.1%量程。

1.8.安装位置影响零点漂移至多为±0.25kPa 。

所有的零点漂移都可修正掉；对量程无影响。

2. 功能规格2.1.测量范围：见选型表2.2.零点与量程可用本机量程和零点按钮调整，或用HART 手操器远程调整2.3.零点正、负迁移零点负迁移时，量程下限必须大于或等于-URL ；零点正迁移时，量程上限必须小于或等于+URL 。

校验量程必须大于或等于最小量程。

2.4.输出4～20mA DC ，用户可选择线性或平方根输出,数字过程变量叠加在4～20mA DC 信号上，可供采用HART 协议的上位机使用2.5.阻尼时间常数时间常数可调，以0.1秒递增，由最小至16.0秒。

2.6.环境温度极限不带液晶表头：-40至85℃带液晶表头：-30至60℃2.7. 过程温度极限充硅油：-40至104℃充惰性液：-18至85℃2.8.贮存温度极限不带液晶表头：-46至110℃带液晶表头：-40至70℃2.9.环境湿度0-100%相对湿度2.10.过压极限16变送器在下列限值内工作时不会损坏：测量范围至6.90MPa:0-13.9MPa测量范围至20.68MPa:0-31.02MPa测量范围至41.37MPa:0-51.71MPa3. 安装3.1.3.2.HART 通讯3.2.1.通讯要求：要求有一个最小250Ω电阻3.2.2.通讯距离：用多芯双绞线时最大可达1.5km ，通讯距离因电缆类型而异。

罗斯蒙特-3051T-直连式压力变送器

罗斯蒙特-3051T-直连式压力变送器

罗斯蒙特3051T 直连式压力变送器是表压和绝压测量的行业标准。

直连式、紧凑型设计使变送器可直接连接到过程，以进行快速、简单且具有成本效益的安装。

功能包括：⏹电源报告可主动检测性能下降的电气回路完整性问题（选项代码DA0）⏹具有直观菜单和内置组态按钮的LOI （选项代码M4）⏹安全认证（选项代码QT）产品材料、选项或部件的规格和选择必须由设备购买方提供。

表2. 罗斯蒙特3051T 直连式压力变送器订购信息带星号的产品(★) 代表最常见的选项，如需最佳交货期，应选择这些选项。

不带星号的产品交付周期需要另行商定。

带星号的产品(★) 代表最常见的选项，如需最佳交货期，应选择这些选项。

不带星号的产品交付周期需要另行商定。

无线选件（需要无线输出代码X 和工程聚合材料外壳代码P）选件（随所选型号提供）带星号的产品(★) 代表最常见的选项，如需最佳交货期，应选择这些选项。

不带星号的产品交付周期需要另行商定。

表2. 罗斯蒙特3051T 直连式压力变送器订购信息表2. 罗斯蒙特3051T 直连式压力变送器订购信息带星号的产品(★) 代表最常见的选项，如需最佳交货期，应选择这些选项。

不带星号的产品交付周期需要另行商定。

1.如果需要本地组态按钮，可选择组态按钮（选项代码D4 或DZ）或LOI （选项代码M4）。

2.无线输出（代码X）仅适用于绝对测量类型（代码A）范围1—5，配有1/2—14 NPT 过程连接件（代码2B）和聚合材料外壳（代码P）。

无线输出和范围6 仅适用于锥形和螺纹过程连接件（代码2F）以及聚合材料外壳。

3.罗斯蒙特3051TG 的范围下限随大气压力变化。

4.不适用于PROFIBUS PA 或低功率1—5 Vdc 变送器输出（选项代码W 或M）、惰性传感器填充液（选项代码2）、NSW 饮用水认证（选项代码DW）或组装到阀组（选项代码S5）。

5.选项HR5 将HART 输出组态为HART 第5 版。

选项HR7 将HART 输出组态为HART 第7 版。

罗斯蒙特3051智能型压力变送器

罗斯蒙特3051智能型压力变送器


使用变送器零点调节按钮 按照下述步骤使用零点调整按钮进行量程调整。
1. 松开防爆认证标牌上的螺丝钉，露出零点调整按钮。 2. 按下零点按钮 2秒种设置 4 mA输出点。检查输出是否变
成了 4mA。有 LCD 表头的变送器会显示 “ZERO PASS”。
零点调整按钮
9
罗斯蒙特 3051
快速安装手册
00825-0106-4001, 版本 DB 2009 年 2 月
参数及规格
产品型号 产品规格 3051 (-13970~68950)kPa
准确度 0.1 级
罗斯蒙特 3051
3
罗斯蒙特 3051
步骤 1: 安装变送器
液体流量测量 1. 将分流接头安装于管道侧面。 2. 将变送器安装在分流接头的侧面或底
部。 3. 安装变送器时应使排液 / 排气阀向上。
气体流量测量 1. 将分流接头安装于管道的顶部或侧面。 2. 将变送器安装在分流接头的侧面或顶
Rosemount Inc. 8200 Market Boulevard Chanhassen, MN USA 55317 T (US) (800) 999-9307 T (Intnl) (952) 906-8888 F (952) 949-7001
Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Singapore 128461 T (65) 6777 8211 F (65) 6777 0947/65 6777 0743
Emerson Process Management GmbH & Co. OHG Argelsrieder Feld 3 82234 Wessling Germany T 49 (8153) 9390 F49 (8153) 939172 北京远东罗斯蒙特仪表有限公司
罗斯门特压力变送器说明书

罗斯门特压力变送器说明书


CD
1
硅油
?
2 惰性液(卤代烃)
?
代码 外壳材料
导线管入口尺寸
CD
CG － － CG
－
?
?
?
?
?
CG ? ? CG
? ? ? ? ? ? ? CG ? ? ? ? ? CG ? ? CG ? ? CG
CA － － - CA
?
?
?
?
?
－
CA ? ? CA
??
?
KB FM 和 CSA 隔爆与本质安全认证(不适用于低功耗选项代码 M)
??
?
I1 BASEEFA/CENELEC 本质安全认证(不适用于低功耗选项代码 M)
??
?
N1 BASEEFA N 类认证(不适用于低功耗选项代码 M)
??
?
E8 CESI/CENELEC 隔爆认证
??
?
E4 日本工业标准(JIS)隔爆认证(不适用于低功耗选项代码 M)
代码 S1 S2 代码
S7 S8 S0 S9 代码 B4 B1 B2 B3 B7 B8 B9 BA BC 代码
工厂组装罗斯蒙特一次测量元件(阿牛巴或 1195 一体化孔板) 注:安装好一次测量元件时,最大工作压力等于变送器或一次测量元件中的小者 变送器量程 1-4 可选工厂装配一次元件 远传(可选) 注:标准法兰和接头螺栓是奥氏 316 不锈钢 一个远传(直接安装或毛细管式) 两个远传(直接安装或毛细管式) 全焊接系统远传(用于高真空场合) 注:标准发兰和接头螺栓是奥氏 316 不锈钢 一个远传, (毛细管式) 两个远传,全焊接系统(毛细管式) 一个远传, 全焊接系统(直接安装式) 两个远传, 全焊接系统(一个直接安装,一个毛细管式) 安装支架选项
罗斯蒙特3051压力变送器产品说明书

罗斯蒙特3051压力变送器产品说明书

产品说明书00813-0106-4001, Rev WE2023 年 4 月Rosemount™ 3051 压力变送器通过 Rosemount 3051 压力变送器，您将更有效地控制工厂，能够在众多压力、液位和流量应用中借助我们的产品，减少产品变化和复杂性，降低总拥有成本。

您将可以访问各种信息，方便您进行诊断、校正甚至防止出现问题。

以我们无与伦比的可靠性和丰富的经验打造的 Rosemount 3051 符合行业标准，可帮助您以更高的效率和安全性标准进行工作，从而保持全球竞争力。

Rosemount 30512023 年 4 月内容建立压力测量标准 (2)Rosemount 3051C 共平面压力变送器订购信息 (6)Rosemount 3051T 直连式变送器订购信息 (18)Rosemount 3051CF 流量计选择指南 (28)Rosemount 3051L 液位变送器订购信息 (62)技术规格 (74)Rosemount 3051 产品认证 (91)尺寸图 (92)选项外， (106)建立压力测量标准经实践检验的一流性能、可靠性和安全性■超千万装机量■参考精度为量程的 0.04%■安装总性能为量程的 0.14%■稳定性可保持在 URL 的 0.1% 长达 12 年■SIL 2/3 认证（IEC 61508）Coplanar ™平台增强安装和应用灵活性■通过集成的差压流量计、差压液位解决方案和一体化阀组提高可靠性和性能。

■安装方便，所有方案都全面组合，并经过渗漏测试和标定。

■丰富的产品满足您的应用需求。

高级功能Bluetooth ® 技术■提高生产力、可靠性和人员安全性。

无需高温作业许可。

无需攀爬储罐或建筑脚手架。

■快速组态、检修和排除故障，所有设备对技术人员触手可及，速度比传统 HART ® 连接快十倍。

诊断■回路完整性诊断将连续地监测电路，检测影响通讯信号的问题，并提供腐蚀、外罩进水或电源不稳定等警报。

罗斯蒙特3051GP智能压力变送器选型

罗斯蒙特3051GP压力变送器订购信息3051G 压力变送器P 表压11 -14.7 至 30 psi/0.3psi（-101至207kPa/2.1kPa）2 -14.7 至 150 psi/1.5psi （-101至1034kPa/10.3kPa）3 -14.7至 800 psi/8psi （-101至5516kPa/55kPa）4 -14.7 至 4000 psi/40psi （-101至27580kPa/270kPa）A 4-20 mA ，带有基于 HART协议的数字信号2B 1/2-14 NPT 阴螺纹2 （2）316L SST 316L SST1 硅油A 铝制1/2-14 NPTB 铝制 M20 x 1.5S5 一体化安装306型阀组（要求过程接口代码2B）B4 2英寸管道安装或面板安装支架，配备螺栓，全部为不锈钢E3 CQST 隔爆认证I3 CQSC 本质安全认证E5 工厂互检（FM）隔爆认证I5 工厂互检（FM）非易燃和本质安全认证K5 工厂互检（FM）隔爆认证和本质安全认证M5 液晶显示器，刻度 0-100%D1 零点和量程硬件调整Q4 标定证书P1 静水压试验T1 瞬态电压保护C1 自定义软件组态（提交订单时要求填写组态数据表[CDS]00813-0100-4050）（1） 3051G 量程下限随大气压的变化而变化（2）对于酸性油田环境，构件材料应符合NACE MR0175/ISO 15156 推荐标准。

环境限制适用于某些材料。

欲了解详细信息，请参考最新标准。

对于炼油厂酸性环境，选用材料也应符合 NACE MR0103 标准。

7。

深圳特安EST3051压力变送器选型样本

智能压力变送器智能绝压变送器智能差压（流量）变送器智能高静压差压（流量）变送器智能法兰安装式压力变送器金属电容式金属电容式金属电容式金属电容式金属电容式液体、气体或汽体液体、气体或汽体液体、气体或汽体液体、气体或汽体液体、气体或汽体0 - 0.8～6890 kPa0 - 3.5～6890 kPa0 - 0.1～6890 kPa0 - 1.0～2068 kPa0 - 1.0～690 kPa4-20mA DC 按线性输出，叠加HART协议数字信号(两4-20mA DC 按线性输出，4-20mA DC 按线性输出，叠加HART协议数字信号(两线制)4-20mA DC 按平方根输出，4-20mA DC 按线性输出，叠加HART协议数字信号(两4-20mA DC 按线性输出，叠加HART协议数字信号(两线制)智能远传压力变送器智能直接安装式压力变送器智能直接安装式绝压变送器智能投入式液位变送器金属电容式电阻式电阻式电阻式液体、气体或汽体液体、气体或汽体液体、气体或汽体液体0 - 1.0～6890 kPa0 - 0.8～68900 kPa0 - 0.8～68900 kPa0 - 0.8～2068 kPa4-20mA DC 按线性输出，叠加HART协议数字信号(两线制)4-20mA DC 按线性输出，叠加HART协议数字信号(两线制)4-20mA DC 按线性输出,叠加HART协议数字信号(两线制)智能压力变送器智能差压（流量）变送器智能高静压差压（流量）变送器智能法兰安装式压力变送器金属电容式金属电容式金属电容式金属电容式液体、气体或汽体液体、气体或汽体液体、气体或汽体液体、气体或汽体0 - 0.8～6890 kPa0 - 0.1～6890 kPa0 - 1.0～2068 kPa0 - 1.0～690 kPa4-20mA DC 按线性输出，叠加HART协议数字信号(两4-20mA DC 按线性输出，叠加HART协议数字信号(两线制)4-20mA DC 按平方根输出，4-20mA DC 按线性输出，叠加HART协议数字信号(两4-20mA DC 按线性输出，叠加HART协议数字信号(两线制)智能直接安装式压力变送器智能直接安装式绝压变送器智能投入式液位变送器电阻式电阻式电阻式液体、气体或汽体液体、气体或汽体液体0 - 0.8～68900 kPa0 - 0.8～68900 kPa0 - 0.8～2068 kPa4-20mA DC 按线性输出，叠加HART协议数字信号(两线制)4-20mA DC 按线性输出，叠加HART协议数字信号(两线制)4-20mA DC 按线性输出,叠加HART协议数字信号(两线制)信号调理电路：用于将压力传感器所承受的压力转换成可测量的电信号并进行调制，供专用数字处理芯片采集使用。

3051CG选型表

选型表型号变送器类型（选其一）CD CG CA3051CD 3051CG 3051CA 差压变送器表压变送器绝对压力变送器?－－－?－－－?代码压力范围（URL）（选其一）3051CD型3051CG型3051CA型CD CG CA 0 不提供不提供0-0.167至0-5psia（0-8.6至0-260mmHga）－－?10-0.5至0-25inH2O（0-0.12至0-6.22kPa）不提供0-0.3至0-30psia（0-2.07至0-206.8kPa）? －?20-2.5至0-250inH2O（0-0.62至0-62.2kPa）0-2.5至0-250inH2O（0-0.62至0-62.2kPa）0-1.5至0-150psia（0-10.34至0-1034.2kPa）? ? ?30-10至0-1,000inH2O（0-2.48至0-248kPa）0-10至0-1,000inH2O（0-2.48至0-248kPa）0-8至0-800psia（0-55.16至0-5515.8kPa）? ? ?40-3至0-300 psi（0-20.7至0-2070kPa）0-3至0-300 psi（0-20.7至0-2070kPa）0-40至0-4,000psia（0-275.8至0-27,580kPa）? ? ?50-20至0-2,000 psi（0-138至0-13800kPa）0-20至0-2,000 psi（0-138至0-13800kPa）不提供? ? －代码输出CD CG CAA M（1）4-20mA，带有基于HART协议的数字信号低功耗，1-5Vdc带有基于HART协议的数字信号（0.8-3.2Vdc，用选项代码C2）??????代码结构件材料过程法兰材料法兰材料排液/排气阀法兰接头CD CG C A5 2 3（2）4 8（2）7（2）0 共面（Coplanar）电镀碳钢SST 电镀碳钢共面（Coplanar）SST SST SST共面（Coplanar）哈氏合金C 哈氏合金C 哈氏合金C共面（Coplanar）蒙乃尔蒙乃尔蒙乃尔共面（Coplanar）电镀碳钢哈氏合金C 电镀碳钢共面（Coplanar）SST 哈氏合金C SST替代法兰-见选项H2,H3,H4,H7,F1,F2,G1,G2,FA,FB,FC,FD或S5?????????????????????代码隔离膜片CD CG C A2 3（2）4 5 6 316L SST哈氏合金C-276蒙乃尔钽（仅适用于3051CD与CG型，量程2-5。

AT3051DP智能差压变送器选型样本


2
2.7. 过程温度极限 充 硅 油：-40 至 104℃ 充惰性液：-18 至85℃
2.8. 贮存温度极限 不带液晶表头：-46 至 110℃ 带 液 晶 表 头：-40 至 70℃
2.9. 环境湿度 0-100%相对湿度
2.10. 静压与过压极限 变送器任意一侧加 0 至 13.79MPa 压力不会引 起损坏。在 3.45kPa 至 13.79MPa 的静压范围 内工作时符合性能规格要求。
5外螺纹的丁形接头n带1214npt内锥管螺纹的腰形接头c12带1214npt引压过渡接头及后部焊接不锈钢引压管安装支架b1管装弯支架管外径5060板装弯支架b2b3管装直支架管外径5060线性指示表0100刻度显示表头m1可选项m2平方根指示表0100刻度312位lcd液晶显示表0100线性312位lcd液晶显示表可特殊设定m3m4过程法兰d1侧面排液排气顶部d2侧面排液排气底部特殊规格d隔爆许可
6
管装直支架 B3 图 1.4
3.2.1.通讯要求：要求有一个最小 250 Ω电阻
3.2.2.通讯距离：
用多芯双绞线时最大可达1.5km，通讯距离因
电缆类型而异。
用下述公式可确定电缆长度
L= 65 × 106 _ (Cf +10,000)
R×C
C
L- 长度（m 或 ft）
R- 阻抗（Ω，包括电源阻抗）
C-电缆电容（pF/m或pF/ft）
2.11. 容积变化量 小于 0.16cm3
3. 安装
3.1 电源及负载条件
Rmax
RL
Rmin Vmin
工作区
VS
Vmax
Vmin Vmax Rmin Rmax 供电电压（Vs）下的 RL

3051压力变送器

性能
使用对象：液体、气体或汽体 输出信号：4~20mA 输出叠加 HART 协议数字信号（两线制） 电 源：外部供电 24VDC，（电源范围 12V~45V） 负载特性：负载电阻回路允许的最大负载电阻 Rmax=(E-12)/0.02(Ω)如图所示
1650 1500
1000
负载电阻(Ω)
500 250
-40℃~85℃
-20℃~85℃
温度影响
型号
3051CD 3051CG 3051CA
3051L 3051HP 3051T
零点 量程 零点 量程 零点 量程 零点%/28℃ —
－
—
—
—
—
—
—
—
—
量程范围
3
4、5、6、7、8
0.25%/28℃
0.125%/28℃
3051HP 最大工作静压：31.2Mpa;最大安全静压：44.1Mpa;单向最大压力：31.2Mpa;法兰可承受
压力：68.9MPa 正常工作压力在 3.45kPa（绝对压力）至变送器量程上限
3051LT 150lb 法兰：41.37kPa（绝对压力）~4.9Mpa（在 37℃，充硅油） 300lb 法兰：41.37kPa（绝对压力）~4.9Mpa（在 37℃，充硅油）
-40℉~185℉ -40℃~85℃
-4℉~158℉ -20℃~70℃
-40℉~185℉ -4℉~158℉
-40℃~85℃
-20℃~70℃
-40℉~185℉ -40℃~85℃
-4℉~158℉ -20℃~70℃
-40℉~185℉ -40℃~85℃
-4℉~158℉ -20℃~70℃
-40℉~185℉ -4℉~158℉

天康集团(压力变送器)选型样本

数据存贮 组态数据存贮于变送器电子板模块的永久性EEPROM
存贮器中。变送器掉电后，数据仍保存，故而上电后变送 器能立即工作。
数/模转换与信号传送 过程变量以数字式数据存贮，可以进行精确地修正和 工程单位的转换。信号经修正后的数据转换为模拟输出信 号。HART手操器可以直接以数据信号方式存取传感器读 数，不经过数/模转换以得到更高精度。
三、产品说明
传感膜头 3051C型采用先进技术及生产线制造的高品质传感 器。传感器与过程介质和外部环境保持机械、电气及热隔 离。传感器远离过程法兰，移至电子外壳的颈部，可实现 机械隔离和热隔离。该设计使传感器不与过程热源直接接 触，并释放了传感器杯体上的机械应力，可提高静压性 能。 玻璃密封的压力输送管与传感器杯体绝缘安装，保证 了电气绝缘，可提高电子线路的灵活性、性能与耐瞬变电 压保护的能力。 3051C型传感膜头还进行温度测量，用于补偿温度影 响。 在工厂的特性化过程中，所有传感器都经受了整个工 作范围内的压力与温度循环测试。根据由此得来的数据产 生修正系数，然后将系数贮存于传感膜头的内存中，从而 可保证变送器运行过程中能精确地进行信号修正。 该种传感膜头的内存也可帮助加快维修过程。因为所 有膜头的特性值都贮存在膜头中，所以可直接更换线路板 而无需重新校验或拆下独立的贮存。使用HART手操器可 以方便地对3051型进行组态。组态由两部分组成。首先， 设定变送器的工作参数，包括：存修正系数的PROM。 传感膜头内还有线路板，它将输入的电容与温度信号 直接转换成可供电子板模块进一步处理的数字化信号。
1
ANHUI TIANKANG(GROUP)SHARES CO.,LTD.
3051L型液位变送器 液位测量精度达0.1% 校验量程从0.4kPa至2.1MPa 平膜片式，2-，4-，与6英寸伸出式膜片 多种灌充液可选，可满足不同应用场合要求 小巧而质轻，易于安装与维护 接液件材料：不锈钢，哈氏合金和钽
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3051T型表压与绝压变送器 性能优异：精度0.075% 绝压：校验量程从0.12kPa至120MPa 表压：校验量程从0.12kPa至120MPa 不锈钢与哈氏合金C过程隔离膜片 灌充液：硅油与惰性液 可选DIN和与压力反应罐相配的过程相连 复合量程(仅限TG)，可测量负压 最大过压达1000倍以上
３０５１ 系 列 压 力 变 送 器
一、概要
３０５１ 系列压力变送器用于工业过程全系列差压、 压力、绝对压力的测量，具有模拟或数字输信号。广泛应 用于石油、化工、电力、食品、造纸、市政工程等行业。
３０５１系列产品：
CD系列差压变送器 CG系列压力变送器 CA系列绝压变送器 L系列液位变送器 H系列高温高压型压力变送器 T系列表压与绝压变送器 F系列卫生型压力变送器 P系列高温防腐型压力变送器 主要技术指标 量程比：100:1 精度高：0.075% 智能：HART现场总线协议 低温漂：数字温度传感器自动补偿 规格全：-100pa~120Mpa 耐腐蚀：提供316L、哈氏合金、钽等 耐压性能好：常规14MPa 高静压32MPa 防爆：本安型(iaIICT4/T6)
本机量程与零点调整 作为标准配制，变送器带有本机量程与零点调整钮 非交互式外部零点与量程调整，易于校验 按钮代替标准电位计进行调整，以实现最佳性能
耐瞬变电压保护 一体化耐瞬变电压保护端子块
电子线路板 报警及安全保护跳线插针(顶部与底部)
液晶表头 液晶表头
法兰与接头用螺栓 法兰与接头可配用不同材料的螺栓 标准材料为电镀碳钢
具体设定 在变送对传感器与模拟输出进行微调，以符合工厂 压力标准。此外，特性化功能令用户可防止模拟输出设定 点被意外或故意调整。
2
销售服务热线：０５５０－７０９２４９９ ｗｗｗ．ａｈｔｋｇｒｏｕｐ．ｃｏｍ
四、选 项
液晶表头 M5数字表头，液晶显示 直接显示数字数据，精度更高 按用户要求显示流量、液位、体积或压力单位 显示诊断信息，用于现场故障检修 可旋转 90o，便于安装
传感膜头内还有线路板，它将输入的电容与温度信号 直接转换成可供电子板模块进一步处理的数字化信号。
电子线路板 电子板采用专用集成电路(ASIC)与表面封装技术。该
板接收来自传感膜头的数字输入信号及其修正系数，然后 对信号进行修正与线性化。电子板模块的输出部分将数字 信号转为模拟输出，并与H A RT 手操器进行通讯。标准的 模拟型输出为4-20mA。
3051T 里程3-10:100毫秒
变送器4-20mA输出VS时间 释放压力
Td Tc
9.89mA
Td=延迟时间 Tc=时间常数 响应时间=Td+Tc 阶跃变化63.2%
4mA 时间
图1.典型的智能变送器的响应时间
安装位置影响 3051C
零点最多漂移±0.31kPa,可修正掉。无量程影响。
3051L 若液位膜片处于垂直位置，零点至多漂移0.25kPa。 若液位膜片处于水平位置，零点至多漂移1.25kPa加
±[0.015+0.005(
URL 里程
)]%量程
3051CD量程3
±0.10%量程
超过15:1的量程，精度=
±[0.025+0.005(
URL 里程
)]%量程
3051CD量程2
±0.10%量程
超过2:1的量程
3
3051T／CA量程4-10
±0.075%量程
超过10:1的量程，精度=
±[0.0075(
五、规 格
性能指标 总体性能是基于参考精度，环境温度影响与量程 静压影响的综合误差。
3051C型(量程4-9)、3051T 参考精度
±0.075%量程
总体性能提高 ±0.1 5%量程，在±50OF(28℃)温度变化，最大
6.9MPa静压(仅限CD)，1:1至5:1量程比的条件下。
稳定性提高 ±0.125%URL，5年，在温度变化±500F(28℃)，静
4
销售服务热线：０５５０－７０９２４９９ ｗｗｗ．ａｈｔｋｇｒｏｕｐ．ｃｏｍ
综合性能指标 响应时间：<1纳秒 浪涌峰值电流：5,000安培，对外壳 瞬变峰值电压：100VDC 回路阻抗：<25 Ω
注意： 按ASME Z210.1(ANSl)在680F(20℃)下进行
校验。
量程与传感器极限值
软件功能 HART协议使用户可以容易地使用3051型的组态，测
试与具体设定的功能。
组态 使用HART手操器可以方便地对3051型进行组态。组
态由两部分组成。首先，设定变送器的工作参数，包括： 零点与量程设定点 线性或平方根输出 阻尼 工程单位选择
其次，可将信息性数据输入变送器，以便对变送器进 行识别与物理描述，包括： 工位号：8个字母数字字符 描述符：16个字母数字字符 日期 一体化表头安装 法兰类型 排液／排气阀材料 Ｏ型环材料 远传信息
量程6~9:±0.2%URL，12个月
具体性能指标
(零基量程，参考条件，硅油充液，316不锈钢 隔离膜片，20mA模拟输出，数字微调值等于量程设 定点值。)
参考精度 (参考精度包括迟滞性、基于端子的线性、设定
能力和重复性。)
3051CD量程4-9和3051CG
±0.075%量程
超过10:1的量程，精度=
3051T和3051CA 1:1至100:1:±(0.025%URL+0.125%量程) 3051T量程5:±(0.1%URL+0.15%量程) 3051T量程1： 1:1至100:1:±(0.025%URL+0.125%量程)
静压每变化6.9MPa的影响 3051CD 零点误差(可标定消除)
静压从2至4，13.7MPa时，±0.05%URL 静压大于13.7MPa时，见用户手册 量程2:±0.125%量程/689kPa 量程3:±0.25%URL
可选液晶表头插在电子板上，以压力、流量或液位工 程单位或模拟量程值百分比显示数字输出，变送器均可选 用液晶表头。
数据存贮 组态数据存贮于变送器电子板模块的永久性EEPROM
存贮器中。变送器掉电后，数据仍保存，故而上电后变送 器能立即工作。
数/模转换与信号传送 过程变量以数字式数据存贮，可以进行精确地修正和
3051C型传感膜头还进行温度测量，用于补偿温度影 响。
在工厂的特性化过程中，所有传感器都经受了整个工 作范围内的压力与温度循环测试。根据由此得来的数据产 生修正系数，然后将系数贮存于传感膜头的内存中，从而 可保证变送器运行过程中能精确地进行信号修正。
该种传感膜头的内存也可帮助加快维修过程。因为所 有膜头的特性值都贮存在膜头中，所以可直接更换线路板 而无需重新校验或拆下独立的贮存。使用H A RT 手操器可 以方便地对3051型进行组态。组态由两部分组成。首先， 设定变送器的工作参数，包括：存修正系数的PROM。
器。传感器与过程介质和外部环境保持机械、电气及热隔 离。传感器远离过程法兰，移至电子外壳的颈部，可实现 机械隔离和热隔离。该设计使传感器不与过程热源直接接 触，并释放了传感器杯体上的机械应力，可提高静压性 能。
玻璃密封的压力输送管与传感器杯体绝缘安装，保证 了电气绝缘，可提高电子线路的灵活性、性能与耐瞬变电 压保护的能力。
量程误差 量程4-5±0.1%读数 量程2:±0.15%量程/689kPa 量程3:±0.4%读数
动态性能 延迟时间和刷新速率适用于所有型号和量程，仅限模
拟输出。 延迟时间（Td):45毫秒(名义值)
刷新速率:22闪/秒 总的影响时间(Td+Tc): 3051C 4-20mA/HART
里程4-9:100毫秒 里程3:255毫秒 里程2:700毫秒
工程单位的转换。信号经修正后的数据转换为模拟输出信 号。H A RT 手操器可以直接以数据信号方式存取传感器读 数，不经过数/模转换以得到更高精度。
通讯格式 3051型采用HART协议进行通讯，该协议使用了工业
标准Bell202频移调制(FSK)技术。在模拟输出上叠加高频 信号可以进行远程通讯。采用该技术，能在不影响回路完 整性的情况下，实现同时通讯和输出。
３０５１系列
智能压力变送器选型样本
天康（集团）股份有限公司
目录
３０５１系列压力变送器
1
３０５１Ｃ 型差压 、表压与绝压变送器
8
３０５１Ｌ 型液位变送器
13
３０５１Ｈ 型高温高压力变送器
15
３０５１Ｔ 型表压与绝压变送器
17
销售服务热线：０５５０－７０９２４９９ ｗｗｗ．ａｈｔｋｇｒｏｕｐ．ｃｏｍ
可采用一体化安装阀组，可节约安装费，因为公司可 将变送器和阀组在工厂一体化装配，并在工厂完成了泄漏 检查和校验
1199“调整型”直接安装式远传可节约采购和安装费 用20%以上，性能提高超过10%，响应时间加快10%以上
主要元件均采用进口 具有国内外最新压力变送器的结构优点和良好性能
通用型安装结构及规格，替代能力强，是新一代压力 测量的优秀换代产品
1
3051L型液位变送器 液位测量精度达0.1% 校验量程从0.4kPa至2.1MPa 平膜片式，2-，4-，与6英寸伸出式膜片 多种灌充液可选，可满足不同应用场合要求 小巧而质轻，易于安装与维护 接液件材料：不锈钢，哈氏合金和钽
三、产品说明
传感膜头 3 0 5 1 C 型采用先进技术及生产线制造的高品质传感
除以上讨论的可组态参数外，3051型软件中还包含一 些用户不可变更的信息：变送器类型，传感器极限值，最 小量程，灌充液，隔离膜片材料，膜头系列号及变送器软 件版本号。
测试 3051型可以进行连续自检。当出现问题时，变送器将
激活用户选定的模拟输出报警。H A RT 手操器可以查询变 送器，确定问题所在。变送器向手操器输出特定信息，以 识别问题，从而快速而便捷地采取维修措施。若操作员确 认是回路有问题，可让变送器给出特定输出，以供回路测 试。
