3051压力变送器

表 4. 3051GP 量程和传感器限值最大回路电阻 = 43.5 （电源电压 - 10.5)11通信所需的最小(1)1.假定大气压为 14.7 p sig 。

4-20 mA HART （输出代码 A ）电源要求采用外部电源。

标准变送器 (4-20mA) 无负载时的工作电压为 10.5-42.4 Vdc 。

负载限制最大回路电阻取决于外部电源的电压水平，描述如下：回路电阻为 250 欧姆。

(1) 对于加拿大标准协会 (CSA) 认证，电源电压不得超过 42.4零点和量程调整要求零点和量程值可在表 3 和表 4 所列的量程极限范围内任意设置。

量程必须大于或等于表 3 和表 4 列出的最小量程。

输出用户可选择两线制 4-20mA 作为线性或平方根输出。

将数字化过程变量叠加在 4-20 mA 信号上，任何符合 HART 协议的主机都可调用。

可选泽的 HART 修订版3051 具有可选择的 HART 修订版。

必须选择基于 HART 修订版 5 （选项代码 HR5）或修订版7 （选型代码 HR7）协议的数字通信。

在现场，可以使用任何基于 HART的组态工具来切换 HART 修订版。

过压极限罗斯蒙特 3051DP/DG•量程 1：13.78 MPa (2000 psig)•量程 2-5：17.23 MPa (2500 psig)25 MPa(3626 psig)，用于选项代码 P7负载 ( s )罗斯蒙特 3051GP•量程 1：5.17 MPa (750 psi)•量程 2：10.34 MPa (1500 psi)•量程 3：11 MPa (1600 psia)•量程 4：41 MPa (6000 psi)爆破压力极限3051D 共平面或传统过程法兰7266 psi (50 MPa)3051G 直接安装式11000 psi (75.8 MPa)故障模式报警 如果自诊断系统检测到一个传感器或微处理器故障，模拟信号 将被强行设置为高或低，从而向用户发出警告。

罗斯蒙特的3051C型压力变送器简介罗斯蒙特的3051C型压力变送器为压力测量技术创建了一个新的标准。

它具有无可比拟的操作性能、灵活的CoPlanarTM平台,而且可以升级。

新型3051C的性能指标保证了在不同工况下的精度和稳定性。

3051T型表压与绝压变送器集传感器、电子技术与单隔离膜片设计与一体，实现表压和绝压测量的校验量程从0.3到10000psi 。

3051变送器的应用新型3051C的性能指标保证在不同工况下的精度和稳定性.灵活可变的CoPlanarTM平台设计不但为您目前的应用需求提供最佳方案，同时通过PlantWeb工厂管控网和现场总线技术也完全能满足您将来的技术要求。

功能描述总体性能+/- 0.15% 量程精度+/- 0.075% 量程量程100:1输出4-20毫安/HART通讯协议产品型号折叠编辑本段常用型号有：罗斯蒙特3051智能变送器罗斯蒙特3051S压力变送器罗斯蒙特3051T型表压、绝压变送器罗斯蒙特3051L液位变送器技术参数：折叠编辑本段总体性能：±0.15%精度：±0.075%差压：校验量程从0.5inH2O至2000psi表压：校验量程从2.5inH2O至2000psi绝对压力：校验量程从0.167psia至4000psia过程隔离膜片：不锈钢，哈氏合金C，蒙乃尔，钽（仅限CD，CG）及镀金蒙乃尔设计小巧、坚固而质轻，易于安装工作原理：折叠工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。

传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。

AP绝压变送器，低压侧始终保持一个参考压力。

传感膜片的最大位移量为0.004英寸（0.1毫米），且位移量与压力成正比。

两侧的电容极板检测传感膜片的位置。

传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。

3051型压力变送器测量原理3051 型变送器主要部件为传感器模块和电子元件外壳。

传感器模块包括充油传感器系统（隔离膜、充油系统和传感器）以及传感器电子元件。

传感器电子元件安装在传感器模块内并包括一温度传感器（电阻式测试检测器）、储存模块和电容/数字信号转换器（C/D 转换器）。

来自传感器模块的电子信号被传输到电子元件外壳中的输出电子元件。

电子元件外壳包括输出电子线路板（微处理器、储存模块、数字/模拟信号转换器或D/A 转换器）、本机零点及量程按钮和端子块。

3051CD 型变送器基本简图如图所示。

当油偏离中心膜时，改变电容信号。

然后该电容信号在C/D 转换器中被转换成数字信号。

随后微处理器从电阻式温度检测器和C/D 转换器中获取信号并计算出正确的变送器输出。

随后，该信号被送到D/A 转换器，D/A 转换器将信号转换回模拟信号并在4-20 mA 输出上叠加HART信号。

3051型压力变送器安装要求变送器和引压管线的安装对变送器的测量精度有很大的影响，因此在安装时应尽量靠近过程的地点并且采用最少的管线达到最佳精度。

并将变送器安装牢固以防止倾斜，变送器本体倾斜可导致变送器输出产生零点漂移。

同时变送器的安装应确保振动、冲击和温度变化达到最低。

当变送器安装在法兰一侧时，共面法兰定位时要确保正常排气或排液。

对于气体测量，排液/排气装置连接在底部，对于液体测量，排液/排气装置连接在顶部。

在投产前期严禁通过变送器冲洗引压管线。

对于蒸汽测量，首先应将变送器隔离然后再冲洗管线，在恢复测量前将管线再用水充满。

3051型压力变送器性能指标输出2 线4-20 mA，用户可选择线性或平方根输出。

数字过程变量可叠加在4-20 mA 信号上，任何符合HART 协议的主机都可使用。

电源需要外部电源。

标准变送器（4-20 mA）可在无负载情况下在电压达到10.5 至55 V dc 时运行。

最大负载最大回路电阻取决于外部电源的电压水平，最大回路电阻= 43.5参考精度±0.075% 量程阻尼对于阶式信号输入变化的模拟输出响应，用户可从0 到25.6 秒之间选择一时间常数。

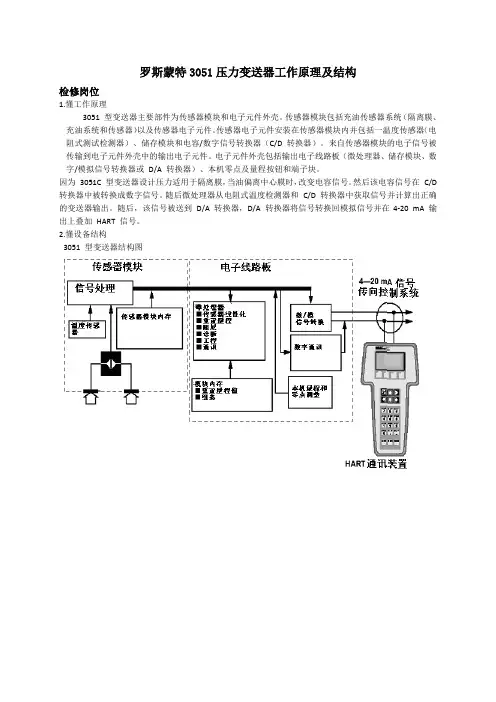

罗斯蒙特3051压力变送器工作原理及结构检修岗位1.懂工作原理3051 型变送器主要部件为传感器模块和电子元件外壳。

传感器模块包括充油传感器系统（隔离膜、充油系统和传感器）以及传感器电子元件。

传感器电子元件安装在传感器模块内并包括一温度传感器（电阻式测试检测器）、储存模块和电容/数字信号转换器（C/D 转换器）。

来自传感器模块的电子信号被传输到电子元件外壳中的输出电子元件。

电子元件外壳包括输出电子线路板（微处理器、储存模块、数字/模拟信号转换器或D/A 转换器）、本机零点及量程按钮和端子块。

因为3051C 型变送器设计压力适用于隔离膜，当油偏离中心膜时，改变电容信号。

然后该电容信号在C/D 转换器中被转换成数字信号。

随后微处理器从电阻式温度检测器和C/D 转换器中获取信号并计算出正确的变送器输出。

随后，该信号被送到D/A 转换器，D/A 转换器将信号转换回模拟信号并在4-20 mA 输出上叠加HART 信号。

2.懂设备结构3051 型变送器结构图表压/绝压变送器3051 型变送器参数设置HART 通讯装置快捷键序列报警和饱和电平1，4，2，7模拟输出报警类型1，4，3，2， 4 触发模块控制1，4，3，3，3触发操作1，4，3，3， 3 自定义表头组态1，3，7，2自定义表头值1，4，3，4， 3 阻尼1，3，6日期1，3，4， 1描述符1，3，4，2数/模转换微调（4-20 mA 输出）1，2，3，2， 1 禁止本机量程/零点调整1，4，4，1，7现场装置信息1，4，4， 1全量程微调1，2，3，3键盘输入—重置量程1，2，3，1， 1 本机零点及量程控制1，4，4，1，7回路测试1，2， 2传感器下限微调1，2，3，3，2信息1，3，4， 3表头选项1，4，3，4请求前导符数1，4，3，3， 2 地址查询1，4，3，3，1查询多站式变送器左箭头，4，1， 1 量程值1，3，3重置量程1，2，3， 1可变刻度数/模微调（4-20 mA 输出）1，2，3，2，2自检（变送器）1，2，1， 1传感器信息1，4，4，2传感器温度1，1， 4传感器微调点1，2，3，3，5状态1，2，1， 1标牌1，3，1换算函数（设置输出类型）1，3， 5变送器安全（写保护）1，3，4，4模拟输出微调1，2，3， 2单位（过程变量）1，3，2传感器上限微调1，2，3，3， 3 零点微调1，2，3，3，13051 型HART 通讯装置菜单树3.会异常分析。

产品说明书00813-0106-4016, Rev UC2023 年 3 月Rosemount™差压液位变送器和 1199 远传密封件应用■液位、流量、压力、界面、密度■极热和极冷环境■腐蚀、堵塞或粘滞过程■卫生要求■特殊过程连接件成熟、可靠和创新的技术使用资产位号随时获取信息新发运设备包含一个唯一的二维码资产位号，您可以通过它直接从设备访问序列化信息。

通过此功能，您可以：■在您的 MyEmerson 账号上访问设备图纸、图表、技术文档和故障排除信息■优化维修和保持效率的平均时间■确保您定位了正确的设备■省去耗时的先定位和抄录铭牌再查看资产信息的工作罗斯蒙特液位变送器此液位变送器将世界先进的罗斯蒙特压力仪表与直接安装密封件相结合，全部集成为一个型号。

Rosemount 3051SAL、3051L 和 2051L型液位变送器■全焊接系统具备突出的系统可靠性■无线组态提供新数据访问■使用全面的过程连接产品、灌充液、直接安装或毛细管连接件和材料可连接到几乎任何过程■利用 QZ 选件量化和优化整个系统的性能内容成熟、可靠和创新的技术 (2)Rosemount 3051S 电子远程传感器 (ERS™) 系统 (6)Rosemount 3051S Scalable™液位变送器 (26)用于 Rosemount 3051SAL 的法兰密封件 (40)Rosemount 3051L 液位变送器订购信息 (65)Rosemount 2051L 液位变送器 (77)直接安装式密封系统订购信息 (86)远传安装式密封系统订购信息 (92)法兰密封件 (98)螺纹密封件 (123)卫生型密封件 (129)专业密封件 (144)技术规格 (153)产品认证 (173)尺寸图 (216)2023 年 3 月/Rosemount罗斯蒙特 Tuned-System ™ 组件优化结果罗斯蒙特 Tuned-System 组件在高压连接件上采用直接安装密封件，在低压连接件上则采用远程安装（毛细管式）密封件。

3051型压力变送器操作规程一、引言3051型压力变送器是一种常用的工业自动化仪表，广泛应用于各个行业的压力测量和控制过程中。

为了确保3051型压力变送器的正常运行和正确使用，制定本操作规程。

二、适合范围本操作规程适合于3051型压力变送器的操作、维护和保养。

三、术语和定义1. 压力变送器：一种将被测压力转换为标准电信号输出的仪表。

2. 静态压力：指压力变送器在无压力输入时的输出信号。

3. 过载压力：指压力变送器能承受的最大压力值。

4. 输出信号：指压力变送器输出的电信号，通常为4-20mA或者0-10V。

四、操作规程1. 安装与接线1.1 确保安装位置符合工艺要求，并避免受到振动、冲击和高温等外界干扰。

1.2 使用合适的密封材料和正确的安装方法，确保压力变送器与被测介质之间的连接密封可靠。

1.3 接线时，请按照接线图进行正确的接线，确保电源和信号线的接线坚固可靠。

2. 调零与调整2.1 在安装完成后，先进行调零操作。

将被测压力归零后，调节零位调节螺丝，使输出信号接近零值。

2.2 进行静态压力校准。

将被测压力加到额定范围内，调节量程调节螺丝，使输出信号与被测压力相对应。

2.3 进行动态压力校准。

将被测压力作周期性变化，观察输出信号的变化情况，并根据需要进行调整。

3. 使用与维护3.1 在正常使用过程中，应定期检查压力变送器的工作状态。

如发现异常，应及时进行维修或者更换。

3.2 避免压力变送器长期处于过载状态，以免损坏传感器。

3.3 定期清洁压力变送器的外壳，并检查连接路线的接触是否良好。

3.4 如需更换部件或者进行维修，请按照厂家提供的操作手册进行操作，确保操作正确。

3.5 定期校准压力变送器的零位和量程，确保测量的准确性。

五、安全注意事项1. 在操作过程中，应注意避免触摸高温部件，以免烫伤。

2. 使用前请检查电源路线是否接地良好，以确保工作安全。

3. 在进行维护和更换部件时，应先切断电源，并确保压力变送器处于安全状态。

实验三AO3051智能电容式压力/差压变送器的调试一、实训目的（1）了解电容式压力（差压）变送器的性能、结构和安装方法（2）学习电容式压力（差压）变送器的零位、量程、零点迁移的调整方法（3）了解变送器使用时的接线方法二.、仪器与设备被校的AO3051压力变送器、精密弹簧压力表、活塞压力校验台、数显表、扳手、螺丝刀、导线(2根)、插座、插头、兆欧表。

三、实训内容和步骤1．选用仪器、仪表、工具.(1) 精密弹簧压力表的选用应根据被校AO3051变送器的量程而定，应比变送器的量程稍大即可。

(2) 精密弹簧压力表在使用前应保证其指针指在零刻度线，否则应用取针器将指针取出，保证其在垂直方向上指零。

(3) 数显表在使用前应进行量程和上、下行限的设置以及跳板线的设置。

2．活塞压力校验台排空气首先应该将校验台的油杯打开，并保证油量至少达到油杯容积的1/3。

然后关掉2个进油阀，反复转动手柄对油杯里面的油进行排气，完毕后关掉油杯阀，再打开其中一个进油阀，并对它进行排气。

再关掉这个进油阀，之后再继续排完另一个进油阀的空气，然后将其阀门关掉。

3．仪表安装将校验台空气排完后，将精密弹簧压力表，AO3051变送器分别安装在校验台上并保证其方位一致，便于读数。

4．仪表接线将数显表的3,6端分别接入AO3051变送器的正负两端，将14,15号端接入到220伏的交流电压。

5．绝缘性检查将兆欧表的两个端子分别接到变送器的接地端，然后以每分钟顺时针120转的速度转动兆欧表，待调速器发生滑动后即可读数，如果其读数大于100ΜΩ，说明其绝缘性良好。

6．校验过程将仪表安装好后，(1) 先根据3051变送器的量程选好最少5~10个校验点，包括零点和最大量程，并根据变送器所受压力与其输出电流的线性关系算出每个校验点分别对应的标准电流。

(2) 同时打开两个进油阀，转动手柄加压到最大量程测试它的耐压性。

(3) AO3051为智能变送器，在变送器面板上有按键可以直接调整量程及零点。

3051差压变送器调试流程3051差压变送器调试流程一、调试前检查：1.检查变送器外观结构装配是否符合装配工艺。

2.检查传感器量程和板件是否与任务单对应。

3.检查变送器高低压侧排气泄压阀和引压接头是否拧紧，应无漏气现象。

二、变送器调试前建立1、电气连接：将24V电源与变送器接线端子正确连接，（注意：24V电源正负与变送器端子正负应对应，不能接反）2、气源连接：将浮球式压力计出压口快速接头与变送高低压侧引压接头进行连接，（注意：应确保接头处无漏气现象）三、建立通讯连接1、在电脑上双击运行HARY-CONFIG TOOL组态软件，正确设置通讯对应的COM口。

左键点击组态软件里面查找仪表--查找地址0通讯成功后激活组态软件所有功能。

四、传感器配置1、左键点击组态软件菜单里高级功能---传感器配置进入传感器配置界面2、选择对应的传感器类型、厂商、量程代码。

或手动输入传感器量程上下限。

3、若使用扩散硅传感器则加压至量程的1.5-2倍，进行传感器自动配置。

五、进行线性化1、左键点击制造商校准----线性化进入线性化界面，（软件允许进行2-15点的线性化）。

2、选择需要的校准点数3、输入标定的压力值，若要标定压力平均分配，则可在仪表组态里设置量程上下限，再点击平均分配压力值按钮，实现快速分配。

4、使用压力计加对应的源，等压力稳定后点击采集按钮，弹出数据采集对话框等数据稳定后，点击OK按钮采集值将输入到原采集值对应的位置。

5、按照以上方法完成所有点校准。

校准完后点击写入校准数据。

完成线性化。

六、进行温度补偿1、左键点击制造商校准---温度补偿进入温度补偿界面，2、选择温度补偿点数和压力补偿点数。

（软件允许进行25个点的温度点，和13个点的压力点）3、输入标定温度值和标定压力值。

在需要的温度和外加压力源稳定后点击采集按钮，采集值就输入到补偿前压力对应的位置，。

/rosemountHART ®2008年9月罗斯蒙特 3051SMV罗斯蒙特3051S MultiVariable ™ 多参数压力变送器罗斯蒙特3051SF 系列多参数压力变送器© 2008 罗斯蒙特公司（Rosemount Inc ）版权所有. 所有标识为罗斯蒙特所有. Rosemount 和 Rosemount 的标识均为罗斯蒙特公司的注册商标.步骤 1: 安装变送器步骤 2: 外壳旋转步骤 3: 设定跳线和开关步骤 4: 接线通电步骤 5: 流量设置步骤 6: 检查仪表设置步骤 7:量程调整产品防爆认证开始结束Rosemount Inc.8200 Market Boulevard Chanhassen, MN USA 55317 T (US) (800) 999-9307T (Intnl) (952) 906-8888F (952) 949-7001Emerson Process Management GmbH & Co. OHGArgelsrieder Feld 382234 WesslingGermanyT 49 (8153) 9390, F49 (8153) 939172Emerson Process Management Asia Pacific Private Limited1 Pandan CrescentSingapore 128461T (65) 6777 8211F (65) 6777 0947/65 6777 0743北京远东罗斯蒙特仪表有限公司中华人民共和国北京市东城区和平里北街6号 100013电话 (86) (10) 6428 2233传真 (86) (10) 6422 8586重要事项本安装手册提供了罗斯蒙特公司 3051S多参数压力变送器 (参考手册编号00809-0100-4803)安装的基本指导方针. 同时提供3051SFA (参考手册编号00809-0100-4809), 3051SFC (参考手册编号 00809-0100-4810), 和 3051SFP (参考手册编号 00809-0100-4686)的组态设置指导方针. 不提供诊断，维护，检修，排除故障等的安装指导。

V1.0MDM3051S 型智能压力/差压变送器 产品说明书目录1.引言 (2)2.运输 (3)3.储藏 (3)4.产品标识 (3)5.工作原理 (4)6.安装 (5)7.电气连接 (7)8.使用 (8)9.菜单操作 (10)10.维护 (29)11.修理 (30)引言MDM3051S系列智能压力/差压变送器是采用高精度硅传感器技术，新型智能高精度变送器，基于通过微处理器的电子部件，实现与现场设备通信。

MDM3051S系列智能压力/差压变送器包括表压、差压、绝对压力、高静压差压等多个品种。

广泛应用于石油、化工、电力、冶金、水务、酿造等工业领域。

长期以来，以产品的卓越品质和优质的售后服务，赢得了用户一致的好评。

■运输在校验之后，仪器被包装在纸箱（GB/T 13384-2008）中以保护免遭损伤。

■储藏储藏仪器无需任何特殊处理。

对储藏期没有限制，但保质期仍按公司规定的期限一致。

■产品标识产品铭牌标识包括序列号、量程、精度等级、输入电压、输出、出厂日期等相关信息。

重要:查询时务必提供仪表序列号。

■工作原理图1压力变送器包括两个功能单元:—主单元—辅助单元主单元包括传感器和过程连接，工作原理如下:过程介质通过柔性、抗腐蚀性的隔离膜片以及填充液在测量膜片上施加压力,测量膜片的一端接大气(用于表压测量)或真空(用于绝压测量).当所测的压力通过测量膜片和填充液，传递给传感器硅芯片,使传感器硅芯片的阻值发生变化,从而导致检测系统输出电压变化.该输出电压与压力变化成正比图1 MDM3051S-GP/AP再由适配单元和放大器转化成一标准化压力（绝压）变送器信号输出。

图2差压变送器包括两个功能单元:—主单元—辅助单元主主单元包括传感器和过程连接，工作原理如下:传感器模块采用全焊接技术，内部拥有一个整体化的过载膜片，一个绝对压力传感器和一个差压传感器。

绝压传感器只装在传感器膜盒的高压侧，作为静压补偿的参考值。

差压传感器的负压侧与传感器膜盒的低压腔相连.当所测的差压力通过图2 MDM3051S-DP 差压变送器隔离膜片和填充液，传递给传感器硅芯片，使传感器芯片的阻值发生变化,从而导致检测系统输出电压变化。

美国rosemount3051压力差压变送器零点调整方法和注意事
项
今天我们来讲讲美国rosemount3051压力/差压变送器零点调整和注意事项，罗斯蒙特变送器在启动后我们就可以凋零开始了，可以通过变送器的调零螺丝钉或者使用475手操器。

罗斯蒙特差压变送器零点调整
我们在调零之前先确认平衡阀已近打开，用一字螺丝刀拧动调零螺钉。

顺时针调节输出增大，逆时针调节输出减小，调零分辨率可达设定量程的0.01%.零点调整的变化随螺钉拧动的速度变化，慢速为微调，快速为粗调。

罗斯蒙特压力变送器零点调整
用一字螺丝刀拧动调零螺钉。

顺时针调节输出增大，逆时针调节输出减小，调零分辨率可达设定量程的0.01%.零点调整的变化随螺钉拧动的速度变化，慢速为微调，快速为粗调。

我们在给压力变送器零点调整之前一定要注意一下几点：
1，关闭阀门（主阀）。

2，松开排放塞，排空变送器压力。

3，在此状态下调整零点。

4，调整完成后，拧上排放塞，然后逐步打开引压阀。

以上就是罗斯蒙特变送器零点调整的方法和注意事项，上面讲的是在变送器上面零点调整，我们也可以用475手操器调整下次我们再讲。

通过以上的方法大家在做零点调整的时候可以参考，希望对大家有帮助。
