八年级科学上册电路试题含参考答案

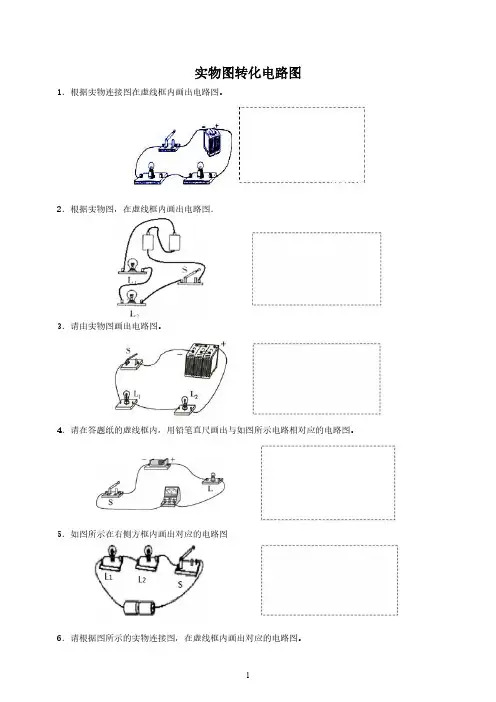

实物图转化电路图1．根据实物连接图在虚线框内画出电路图。

2．根据实物图，在虚线框内画出电路图．3．请由实物图画出电路图。

4．请在答题纸的虚线框内，用铅笔直尺画出与如图所示电路相对应的电路图。

5．如图所示在右侧方框内画出对应的电路图6．请根据图所示的实物连接图，在虚线框内画出对应的电路图。

7．如图所示为以实物电路，请画出所对应的电路图。

8．请画出图所示电路的电路图．9．请在虚线框内画出与实物图对应的电路图。

10.请在方框内画出如图所示的实物电路的电路图．11．如图所示，是一位同学设计的电路，请在右边的方框内画出它的电路图。

电路图转化实物图1．根据如图甲所示的电路图，用笔画线表示导线，将图乙中的元件连接起来。

2.按照电路图连接实物图。

3.根据图甲所示的电路图，将图乙中电学元件用笔画线代替导线连接起来(连线不得交叉)。

4．如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图。

（注：电路电流小于0.6A,为便于检查，导线最好不要交叉）5．根据如图所示的电路图，用笔画线代替导线，连接实物图（要求导线不能交叉）.6．如图，根据电路图连接实物图。

7．按要求完成如图的实物图连接要求：两灯串联，电压表测量L1两端的电压，电流表测量电路总电流8．根据如图甲所示的电路图，用笔画线表示导线，将图乙中的元件连接起来。

9．请按照如图电路，连接实物图.10．根据如图所示电路图，用笔画线代替导线，连接实物图，每盏灯电流约为0.5A．11．请根据甲图所示的电路图，在乙图上用笔画线代替导线完成电路连接。

实物图转化电路图参考答案1.【解析】电流从电源的正极出发经过两个灯泡和开关回到电源的负极。

2.【解析】由图中可知，L1和L2首尾相接，这是个串联电路，只需要把用电器开关串接起来即可。

3.【解析】由实物图可知，电流从电源正极出来，依次通过灯L2、L1、开关，回到电源负极，电流只有一条路径。

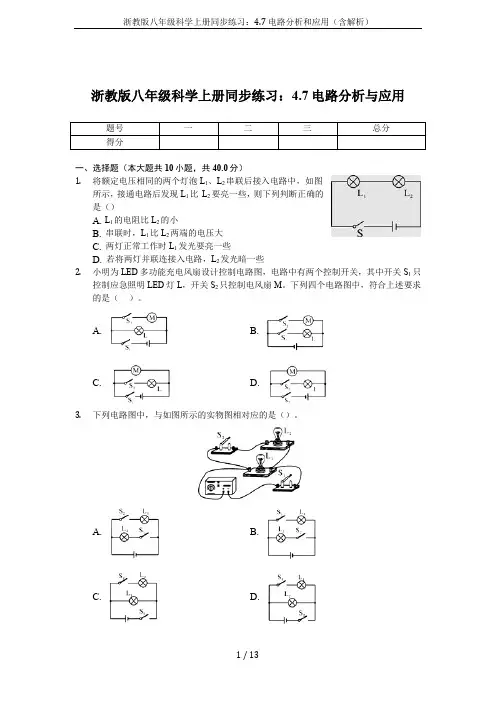

浙教版八年级科学上册同步练习：4.7电路分析与应用一、选择题（本大题共10小题，共40.0分）1.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示，接通电路后发现L1比L2要亮一些，则下列判断正确的是（）A. L1的电阻比L2的小B. 串联时，L1比L2两端的电压大C. 两灯正常工作时L1发光要亮一些D. 若将两灯并联连接入电路，L2发光暗一些2.小明为LED多功能充电风扇设计控制电路图，电路中有两个控制开关，其中开关S1只控制应急照明LED灯L，开关S2只控制电风扇M。

下列四个电路图中，符合上述要求的是（）。

A. B.C. D.3.下列电路图中，与如图所示的实物图相对应的是（）。

A. B.C. D.4.在如图所示的电路中，开关闭合后，两只灯泡并联的电路是A. B.C. D.5.如图所示，下列电路中，开关同时控制电灯和电铃的是A. B. C. D.6.如图所示的电路中，闭合开关时，下列说法中正确的是（）。

A. 两个灯泡串联B. 电流表测的是总电流C. 电流表测的是L1的电流D. 电流表测的是L2的电流7.学好科学知识,培养保卫和谐家园的本领。

已知某定时炸弹,其引爆装置如下图所示,起爆前定时开关S是闭合的,当设定起爆时间一到,定时开关S会自动断开,为使引爆装置停止工作,下列操作和过程分析正确的是A. 应在图中a处剪断导线，拆除前起爆器上有电流通过B. 应在图中b处剪断导线，拆除前起爆器上有电流通过C. 应在图中a处剪断导线，拆除后起爆器上没有电流通过D. 应在图中b处剪断导线，拆除后起爆器上没有电流通过8.如图所示电路，闭合开关，发现两灯都不亮，用一根导线并接在L1两端，发现L1不亮，L2亮；再把导线并接在L2两端，发现两灯都不亮，则电路中出现的故障是（）A. L1开路B. L1短路C. L2开路D. L2短路9.如图是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是( )A. S1闭合、S2断开时，照明灯与电动机并联B. S1、S2都闭合时，照明灯与电动机串联C. 打开冰箱门时，S2自动断开，使得照明灯熄灭D. 冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作10.如图所示的电路中，电源电压和灯L的阻值均保持不变，当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（）。

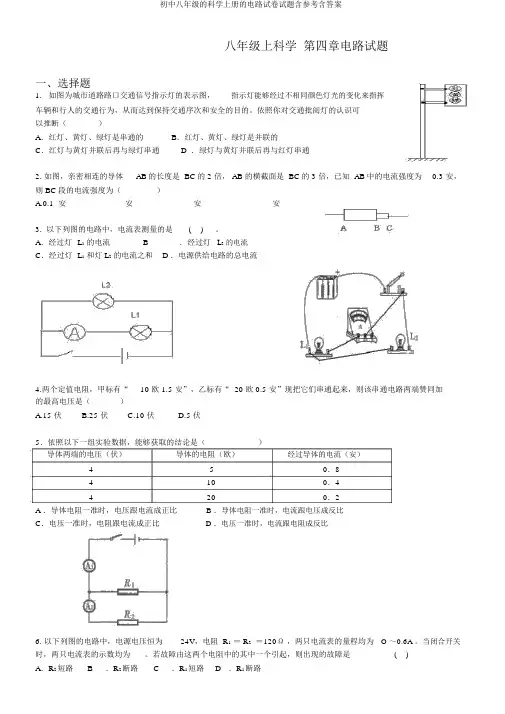

八年级上科学第四章电路试题一、选择题1.如图为城市道路路口交通信号指示灯的表示图，指示灯能够经过不相同颜色灯光的变化来指挥车辆和行人的交通行为，从而达到保持交通序次和安全的目的。

依照你对交通批阅灯的认识可以推断（）A．红灯、黄灯、绿灯是串通的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串通 D ．绿灯与黄灯并联后再与红灯串通2. 如图，亲密相连的导体AB的长度是 BC的 2 倍， AB 的横截面是 BC的 3 倍，已知 AB中的电流强度为0.3 安，则 BC段的电流强度为（）A.0.1 安安安安3. 以下列图的电路中，电流表测量的是( )。

A．经过灯L1的电流B．经过灯L2的电流C．经过灯L1和灯 L2的电流之和 D ．电源供给电路的总电流4.两个定值电阻，甲标有“10 欧 1.5 安”，乙标有“ 20 欧 0.5 安”现把它们串通起来，则该串通电路两端赞同加的最高电压是（）A.15 伏B.25 伏C.10 伏D.5 伏5．依照以下一组实验数据，能够获取的结论是（）导体两端的电压（伏）导体的电阻（欧）经过导体的电流（安）450．84100．44200．2A ．导体电阻一准时，电压跟电流成正比B ．导体电阻一准时，电流跟电压成反比C．电压一准时，电阻跟电流成正比 D ．电压一准时，电流跟电阻成反比6. 以下列图的电路中，电源电压恒为24V，电阻 R1＝ R2＝120Ω，两只电流表的量程均为O ～0.6A 。

当闭合开关时，两只电流表的示数均为。

若故障由这两个电阻中的其中一个引起，则出现的故障是( )A．R2短路B．R2断路C．R1短路D．R1断路7.给你两根长度相同但横截面积不相同的镍铬丝、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的资料的关系。

由上述实验器材，能够完成的研究课题是（）A. 只有①B. 只有②C.①和②D.①、②和③8.以下列图的电路中，当开关断开，甲乙两表为电流表时，示数之比为I 甲： I 乙 =2： 3；当开关 S 闭合，甲乙两表为电压表时，则两表的示数之比U 甲： U 乙为（）A.3 ：1：3： 2：19.小明同学在科学实践活动中，设计了以以下列图所示的四种用电流表或电压表示数反响弹簧所受压力大小的电路，其中 R′是滑动变阻器， R 是定值电阻，电源两极间电压恒定。

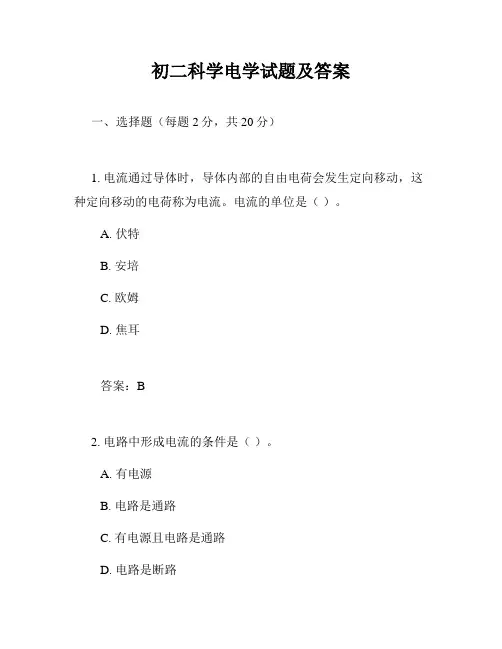

初二科学电学试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，导体内部的自由电荷会发生定向移动，这种定向移动的电荷称为电流。

电流的单位是（）。

A. 伏特B. 安培C. 欧姆D. 焦耳答案：B2. 电路中形成电流的条件是（）。

A. 有电源B. 电路是通路C. 有电源且电路是通路D. 电路是断路答案：C3. 以下哪种情况会导致电路中的电流发生变化（）。

A. 电源电压不变，电阻增大B. 电源电压不变，电阻减小C. 电阻不变，电源电压增大D. 电阻不变，电源电压减小答案：A4. 欧姆定律的公式是（）。

A. I = U/RB. U = IRC. R = U/ID. I = U × R答案：A5. 电阻是导体的一种性质，其大小与导体的材料、长度、横截面积和温度有关。

下列说法正确的是（）。

A. 材料一定，长度越长，电阻越小B. 长度一定，横截面积越大，电阻越小C. 材料和长度一定，温度越高，电阻越大D. 横截面积一定，长度越长，电阻越大答案：B6. 串联电路中，各处的电流是相等的，而并联电路中，干路电流等于各支路电流之和。

这种说法（）。

A. 正确B. 错误答案：A7. 家庭电路中的电灯和插座是并联的，这样可以使各用电器之间（）。

A. 相互影响B. 互不影响答案：B8. 家庭电路中，开关和它控制的用电器之间是（）。

A. 串联B. 并联答案：A9. 电能表是用来测量（）的仪表。

A. 电功率B. 电能C. 电热D. 电流答案：B10. 家庭电路中，保险丝的作用是（）。

A. 保护电路B. 连接电路C. 连接用电器D. 测量电流答案：A二、填空题（每空1分，共20分）11. 电流的国际单位是______，符号是______。

答案：安培；A12. 电路中形成持续电流的条件是必须有______和______。

答案：电源；闭合电路13. 欧姆定律表明，导体中的电流与导体两端的电压成正比，与导体的电阻成反比，其数学表达式为______。

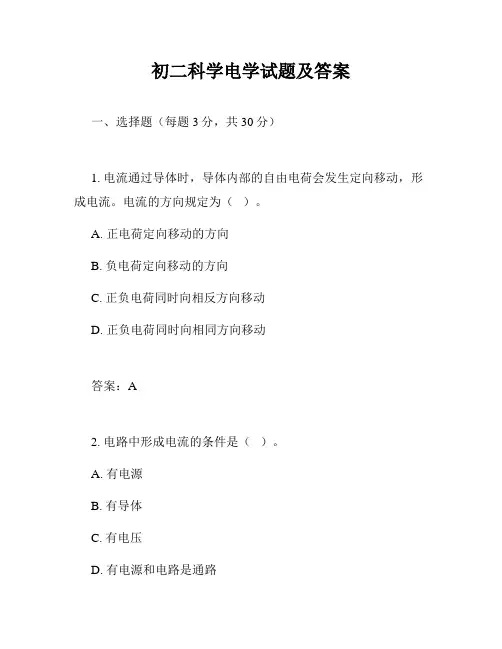

初二科学电学试题及答案一、选择题（每题3分，共30分）1. 电流通过导体时，导体内部的自由电荷会发生定向移动，形成电流。

电流的方向规定为（）。

A. 正电荷定向移动的方向B. 负电荷定向移动的方向C. 正负电荷同时向相反方向移动D. 正负电荷同时向相同方向移动答案：A2. 电路中形成电流的条件是（）。

A. 有电源B. 有导体C. 有电压D. 有电源和电路是通路答案：D3. 以下哪种情况会导致电路中产生电流（）。

A. 电路中只有电源B. 电路中只有导线C. 电路中有电源且电路是通路D. 电路中只有开关答案：C4. 电阻是导体本身的一种性质，其大小与（）无关。

A. 导体的材料B. 导体的长度C. 导体的横截面积D. 导体两端的电压答案：D5. 欧姆定律的内容是（）。

A. 导体中的电流与导体两端的电压成正比，与导体的电阻成反比B. 导体中的电流与导体两端的电压成反比，与导体的电阻成正比C. 导体中的电流与导体两端的电压成正比，与导体的电阻成正比D. 导体中的电流与导体两端的电压成反比，与导体的电阻成反比答案：A6. 串联电路中，各处的电流相等，这是因为（）。

A. 串联电路中电流只有一条路径B. 串联电路中电阻相加C. 串联电路中电压相加D. 串联电路中电流处处相等答案：A7. 并联电路中，干路电流等于各支路电流之和，这是因为（）。

A. 并联电路中电流有多条路径B. 并联电路中电阻相加C. 并联电路中电压相加D. 并联电路中电流处处相等答案：A8. 家庭电路中的用电器之间是（）连接的。

A. 串联B. 并联C. 混联D. 无法确定答案：B9. 家庭电路中的开关应该与它控制的用电器（）连接。

A. 串联B. 并联C. 混联D. 无法确定答案：A10. 家庭电路中的保险丝应该与它保护的电路（）连接。

A. 串联B. 并联C. 混联D. 无法确定答案：A二、填空题（每题3分，共30分）11. 电荷的定向移动形成电流，物理学中规定正电荷定向移动的方向为电流的________。

浙教版科学八年级(上)电学专题测试卷（时间：60分钟 满分100分） 第I 卷（选择题 共30分）一、选择题（每小题2分，共30分）1.如图所示的电路图中，要使灯泡L 1和L 2组成并联电路，应该是（▲）A.只闭合S 3B.同时闭合S 1和S 3,断开S 2C.同时闭合S 1和S 2,断开S 3D.只闭合S 22.你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，它就停止吵闹。

从物理学的角度分析，香蕉的作用相当于电路中的（▲）A.开关B.导线C.电源D.发声器3.摩擦起电跟物质的种类有很大关系，严格说来，与物质的结构和化学成分有关。

各种物质中的电子脱离原子所需要的能量是不同的，因此，不同物质的起电顺序是不同的。

见下列起电顺序表：根据你所学的摩擦起电知识和起电顺序表，判断下列说法中，正确的是（▲） A.跟纸摩擦过的硬橡胶棒带正电 B.跟纸摩擦过的玻璃棒带负电 C.跟涤纶摩擦过的硬橡胶棒带正电 D.跟涤纶摩擦过的玻璃棒带负电4.某种电脑键盘清洁器有两个开关，开关S 1只控制照明用的小灯泡L,开关S 2只控制吸尘用的电动机M 。

在如图所示的四个电路图中，符合上述要求的是（▲）起电顺序（正→负）有机玻璃玻 璃毛 皮 丝 绸纸 金 属硬橡胶棒石 蜡 涤 纶硬塑料聚乙烯聚丙烯5.如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。

已知通过R1和R2的电流分别为4mA和10mA,则通过R3的电流可能是（▲）A.4mAB.8mAC.10mAD.14mA6.新交通法规定驾驶员必须系安全带，汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。

当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。

图中符合上述要求的电路图是（▲）7.市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售，矿泉水中含有人体所需的多种矿物质，导电能力较强，纯净水含矿物质较少，导电能力较差。

浙教版8年级上册第四章电路探秘第7节电路的分析与应用（分题型）一、电路的定性分析1.如图所示为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P升降，并通过电压表V显示的数据来反应水位的升降情况．L是一个指示灯，电路各部分接触良好．当容器中的水位最低时，滑片P位于变阻器R的a端，则（）第1题图第2题图A. 当水位不变时，电压表V示数不变，指示灯L不亮B. 当水位上升时，电压表V示数变小，指示灯L变亮C. 当水位上升时，电压表V示数变大，指示灯L变暗D. 当水位下降时，电压表V示数变大，指示灯L变亮2.如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）A. I1﹥I2 ，U1﹥U2B. U1﹤U2，I1大于、小于或等于I2都有可能C. U1﹤U2，I1=I2D. I1﹥I2 ，U1大于、小于或等于U2都有可能3.如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（）A. 电压表V2示数与电流表A示数比值变大B. 电压表V1示数与电流表A示数比值变小C. 电流表A示数变大，电压表V1示数变大D. 电流表A示数变大，电压表V2示数变大4.有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机(用表示)，均可以单独控制，电热丝(用表示)只有在吹风机启动后才可以工作。

如图所示电路图中，符合上述要求的是( )A. B. C. D.5.如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（）A. S和A接触，P向右移动灯泡变暗B. S和B接触，P向右移动灯泡亮度不变C. S和C接触，P向左移动灯泡变亮D. S和C接触，P无论怎样移动灯泡亮度不变6.如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻R x的阻值，同学们设计了如图所示四种电路，其中可行的方法有（电源电压未知）（）A. （1）（3）B. （2）（3）C. （2）（4）D. （1）（4）7.某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是________；在探究通过导体的电流与导体两端电压关系时，应保持________不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是________．在“研究电流与电阻关系”时，将定值电阻R1由10Ω换为20Ω，滑动变阻器R2的滑片P应向________（选填“左”或“右”）端移动才能达到实验目的．二、电路中的定量计算8.如图所示的电路中，电源电压保持不变，R1=20欧。

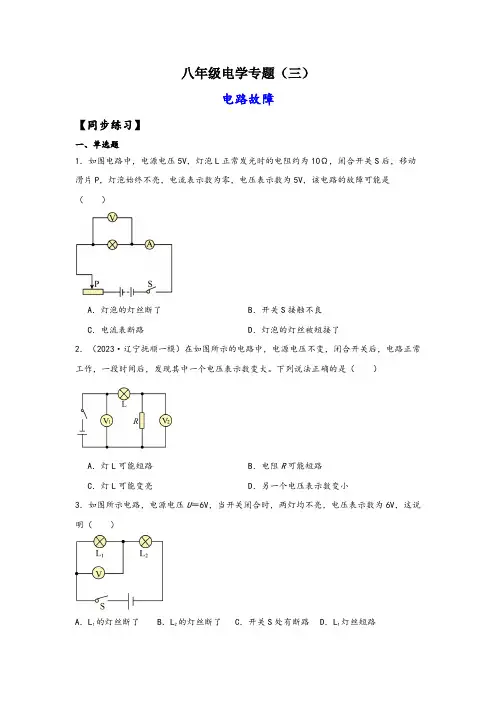

八年级电学专题（三）电路故障【同步练习】一、单选题1．如图电路中，电源电压5V，灯泡L正常发光时的电阻约为10Ω，闭合开关S后，移动滑片P，灯泡始终不亮，电流表示数为零，电压表示数为5V，该电路的故障可能是（）A．灯泡的灯丝断了B．开关S接触不良C．电流表断路D．灯泡的灯丝被短接了2．（2023·辽宁抚顺一模）在如图所示的电路中，电源电压不变，闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大。

下列说法正确的是（）A．灯L可能短路B．电阻R可能短路C．灯L可能变亮D．另一个电压表示数变小3．如图所示电路，电源电压U＝6V，当开关闭合时，两灯均不亮，电压表示数为6V，这说明（）A．L1的灯丝断了 B．L2的灯丝断了 C．开关S处有断路D．L1灯丝短路4．如图所示，闭合开关S，电路正常工作。

过了一段时间，两只电表示数都变大。

则下列判断正确的是（）A．灯泡L短路B．电阻R短路C．电阻R断路D．灯泡L断路5．小明做“测量小灯泡的电功率”实验时，连接如图电路，各元件均正常且各处接触良好，闭合开关后，会出现（）A．小灯泡能发光B．电压表指针明显偏转C．电流表指针明显偏转D．电源被烧坏6．如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面四种方法有几种能够检测出坏灯泡（假设各检测方法用电器、电表均不会损坏）（）①用一根导线分别与两个灯泡并联②用一个电压表分别与两个灯泡并联③用一个小灯泡分别与两个灯泡并联④用一个电流表分别串联在图中的a、b、c三点A．一种B．两种C．三种D．四种7.如图所示，闭合开关S时，灯泡L1、L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，灯L1亮，L2不亮；接触c、d两点时，两灯都不亮，则（）A．灯L1断路 B．灯L2断路 C．灯L2短路D．开关S断路8．如图所示的电路中，两盏相同的电灯在闭合开关后都能发光。

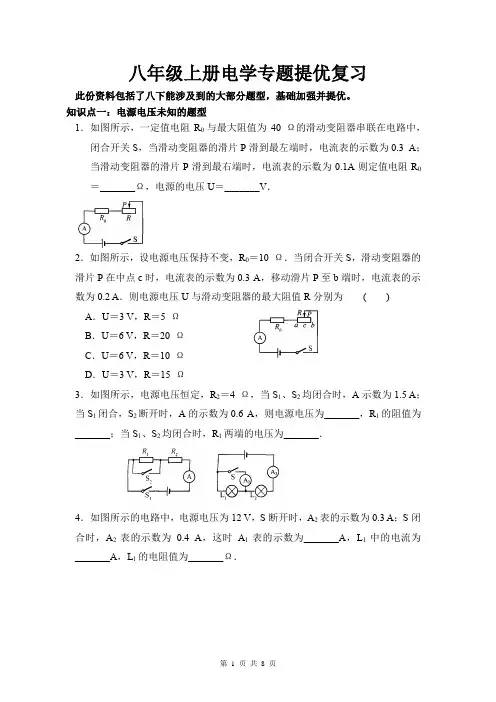

八年级上册电学专题提优复习此份资料包括了八下能涉及到的大部分题型，基础加强并提优。

知识点一：电源电压未知的题型1．如图所示，一定值电阻R0与最大阻值为40 Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3 A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1A则定值电阻R0＝_______Ω，电源的电压U＝_______V．2．如图所示，设电源电压保持不变，R0＝10 Ω．当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3 A，移动滑片P至b端时，电流表的示数为0.2 A．则电源电压U与滑动变阻器的最大阻值R分别为( )A．U＝3 V，R＝5 ΩB．U＝6 V，R＝20 ΩC．U＝6 V，R＝10 ΩD．U＝3 V，R＝15 Ω3．如图所示，电源电压恒定，R2＝4 Ω，当S1、S2均闭合时，A示数为1.5 A；当S1闭合，S2断开时，A的示数为0.6 A，则电源电压为_______，R1的阻值为_______；当S1、S2均闭合时，R1两端的电压为_______．4．如图所示的电路中，电源电压为12 V，S断开时，A2表的示数为0.3 A；S闭合时，A2表的示数为0.4 A，这时A1表的示数为_______A，L1中的电流为_______A，L1的电阻值为_______Ω．知识点二：动态电路5．如图电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。

（选填“变大”、“不变”或“变小”）6如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。

电流表A。

与电流表A1示数的差值跟电压表V示数的比值_______。

（选填“变小”、“不变”或“变大”）7．小丽同学设计了如图所示的电路，当闭合开关S后，电压表的示数将( ) A．变小B．不变C．变大D．无法判断8．如图所示，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向上移动时，下列判断正确的是( )A．三只电表的示数都变大B．三只电表的示数都变小C．电表A1的示数变小，电表V、A2的示数都不变D．电表A1、A2的示数都变小，电表V的示数不变9．在如图所示的电路中，电源电压保持不变。

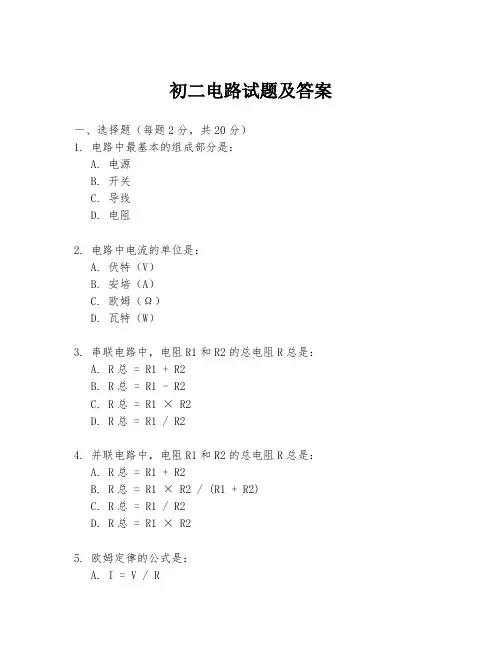

初二电路试题及答案一、选择题（每题2分，共20分）1. 电路中最基本的组成部分是：A. 电源B. 开关C. 导线D. 电阻2. 电路中电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）3. 串联电路中，电阻R1和R2的总电阻R总是：A. R总 = R1 + R2B. R总 = R1 - R2C. R总= R1 × R2D. R总 = R1 / R24. 并联电路中，电阻R1和R2的总电阻R总是：A. R总 = R1 + R2B. R总= R1 × R2 / (R1 + R2)C. R总 = R1 / R2D. R总= R1 × R25. 欧姆定律的公式是：A. I = V / RB. I = V × RC. V = I / RD. V = R × I6. 以下哪个不是电路的基本组成元素：A. 电源B. 导线C. 电阻D. 电容器7. 电流通过导体时产生的热量Q与电流的平方、电阻和时间的关系是：A. Q = I × R × tB. Q = I² × R × tC. Q = I / R × tD. Q = I × R / t8. 电能的单位是：A. 焦耳（J）B. 瓦特（W）C. 安培（A）D. 欧姆（Ω）9. 以下哪个是安全电压：A. 36VB. 220VC. 380VD. 1000V10. 家庭电路中，开关应该与灯泡串联使用，这是因为：A. 开关可以控制灯泡的亮度B. 开关可以控制灯泡的电流C. 开关可以控制灯泡的电压D. 开关可以控制灯泡的通断答案：1-5：D B A A A；6-10：D B A A D二、填空题（每题2分，共20分）1. 电路由电源、________、________和________组成。

2. 电流的方向是正电荷的________方向。

第四章电路探秘班级得分学号姓名一、选择题(每小题只有一个正确答案，每小题3分，共60分)1. 用一个物体将如图电路中a 和b两点连接起来，可以使小灯泡发光，下列物体中最合适的是( )A. 铁钉B. 木筷子C. 橡皮擦D. 塑料管子2.下列关于导体和绝缘体的说法，正确的是( )A. 导体能导电是因为所有导体中含有自由移动的电子B. 绝缘体不能导电是因为绝缘体中不含有电荷C. 导体对电流没有阻碍作用，而绝缘体对电流的阻碍作用很大D. 物体对电流阻碍作用越小，导电性能越好，反之对电流阻碍作用越大，导电性越差3. 在中美贸易战中，华为、中兴等企业的遭遇告诉我们，要重视芯片的自主研发工作。

芯片是指含有集成电路的硅片，制造芯片的主要材料是( )A. 导体B. 半导体C. 绝缘体D. 超导体4.下列有关常见电压值的表述错误的是( )A. 一节新干电池的电压是1.5伏B. 对人体安全的电压是36伏C. 手机锂电池电压约为3.6伏D. 家庭电路的电压是220伏5. 分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理，下列处理方式正确的是( )A. 把电流表看成是断路的B. 把电流表看成是一个大电阻C. 把电压表看成是断路的D. 把电压表看成是一根导线6.如图所示的电路中，下列连接方法正确的是( )7.如图所示的电表，接线未画出，下列说法中正确的是( )A. 它是一个电流表B. 它的示数是 1.7安C. 它的示数可能是8.5伏D. 它有三个量程8. 如图所示，在“◯”处接入电流表或电压表，要使L₁与 L₂串联，则下列做法正确的是( )A. a、b都为电流表B. a为电压表，b为电流表C. a、b都为电压表D. a为电流表，b为电压表9. 某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小。

这种电线不符合规格的主要原因是( )A. 电线的温度引起电阻偏大B. 电线的材料引起电阻偏大C. 电线的长度引起电阻偏大D. 电线的横截面积引起电阻偏大10. 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片 P 向右端滑动时灯逐渐变亮，则下列接法正确的是( )A. M接A,N接DB. M接C,N接DC. M接C,N接BD. M接A,N接B11. 如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是( )A. 两灯并联B. 电压表测的是灯 L₁两端的电压C. 电压表测的是灯 L₂两端的电压D. 开关断开时，电流表无示数但电压表有示数12. 在如图所示的电路中，闭合开关S后，灯L不发光。

电路连接方式与电路图串联电路实物图串联电路电路图并联电路实物图并联电路电路图判断方法：看电流有几条路径，只有一条的就是串联电路，两条及以上的就是并联电路。

【例题1】判断电路并画出相应的电路图电路图画法：1.判断电路连接方式；2.理清各个支路上的电路元件；3.根据电流路径画图。

注意事项：1.电路元件符号用统一规定的符号；2.画的线应横平竖直，呈方形；3.元件符号不要画在拐角处；4.线路要连接到位，不能有断点；5.画完检查！【例题2】判断电路并用线条代替导线画出实物连接图方法总结：实物图连接方法：1.先判断电路连接方式；2.理清电流的路径；3.根据电流路径画图。

注意事项：1.连接实物图导线不能交叉；2.看清楚要连线的接线柱；3.画完检查！练习1：画出下图相应的电路图和实物图（前两题画实物图，后两题画电路图）练习2：如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联．图中是否有错？请在错处打“×”，并在原图上加以改正，改动的线要尽量少．甲乙专题训练类型1连接实物图1．根据图甲所示电路，请在图乙中用笔画线表示导线连接相应的电路．2．按图甲所示的电路图连接图乙的实物图．甲乙3．根据电路图，完成实物图连接．甲乙4．将图中的电路元件按电路图连接成实物图(要求导线不能交叉)．甲乙5．请你根据电路图甲，帮助小雨同学连接图乙实物电路．解：6．根据如图甲所示的电路图，用笔画线表示导线，将元件连接起来．甲乙类型2画电路图7．请按照如图所示的实物图画出电路图．8．按如图所示实物图在虚线框内画出电路图．9．根据如图所示的实物连线图，画出对应的电路图(要求连线要横平竖直，尽量使电路图简洁美观)．10．根据实物图在方框中画出对应的电路图．错误!11．请根据实物连接情况在方框中画出相应的电路图．错误!12．根据如图所示的实物图，画出电路图．类型3识别、修改电路图13．如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联．图中是否有错？请在错处打“×”，并在原图上加以改正，改动的线要尽量少．甲乙14．如图所示电路，在某些接线柱间去掉或接上一条导线，可使3盏电灯成串联连接或并联连接，请你说出办法．(1)成为串联电路的最简单的办法是：__________________________．(2)成为并联电路的最简单的办法是：__________________________．答案：1. 2.3. 4.5. 6.7. 8.9. 1010.11.13.14.(1)成为串联电路的最简单的办法是：__去掉导线BF__．(2)成为并联电路的最简单的办法是：__连接AD或AE__．11。

初二电路试题及答案一、选择题（每题2分，共20分）1. 电路中形成电流的条件是（）A. 有电源B. 有电压C. 有电源且电路是通路D. 有电压且电路是通路答案：D2. 电路中各元件的连接方式有（）A. 串联B. 并联C. 串联和并联D. 无法确定答案：C3. 串联电路中电流的特点是什么？（）A. 各处电流相等B. 各处电流不等C. 各处电压相等D. 各处电压不等答案：A4. 并联电路中电压的特点是什么？（）A. 各支路电压相等B. 各支路电压不等C. 各支路电流相等D. 各支路电流不等答案：A5. 家庭电路中，各用电器之间是（）A. 串联B. 并联C. 无法确定D. 既不是串联也不是并联答案：B6. 电路中开关和被控制的用电器之间是（）A. 串联B. 并联C. 无法确定D. 既不是串联也不是并联答案：A7. 以下哪种情况下，电路是开路？（）A. 电路中有电流B. 电路中无电流C. 电路中有电压D. 电路中无电压答案：B8. 电路中电流过大的原因可能是（）A. 电路短路B. 电路开路C. 电路中电压过大D. 电路中电阻过小答案：A9. 电路中电流过小的原因可能是（）A. 电路短路B. 电路开路C. 电路中电压过小D. 电路中电阻过大答案：D10. 电路中电压表测量的是（）A. 电流B. 电压C. 电阻D. 电功率答案：B二、填空题（每题2分，共20分）11. 电路由电源、________、________和导线四个部分组成。

答案：用电器、开关12. 电路中形成持续电流的条件是：电路中必须有________，并且电路必须是________。

答案：电源、通路13. 串联电路中，电流只有一条路径，各用电器之间相互________。

答案：影响14. 并联电路中，电流有多条路径，各用电器之间相互________。

答案：不影响15. 串联电路中，电阻越并越大，总电阻等于各分电阻之________。

答案：和16. 并联电路中，电阻越并越小，总电阻的倒数等于各分电阻倒数之________。

浙教版八年级上册科学第4章：电路探秘单元测试一、选择题（本大题共10小题）1.下列各电路图中完全无误的是( )A. B.C. D.2.当滑动变阻器的滑片P向右移动时，图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？（）A. B.C. D.3.小明自制了一种测定风速的装置，如图所示．其中风速表由电压表改装而成，R为定值电阻，探头A和金属杆与滑动变阻器的滑片P相连，当风吹过探头时，风由于探头上、下表面空气流速不同，探头将带动滑片P上、下移动．当风速变大时（）A. 探头A向下运动，电压表示数变小B. 探头A向上运动，电压表不数变小C. 探头A向下运动，电压表示数变大D. 探头A向上运动，电压表示数变大4.如图所示的实物图中，电流表能测量通过灯L1的电流的是（）A. B.C. D.5.如图所示的电路，电路连接及各元件均完好，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动时会出现（）A. 电压表V1与电压表V2的示数之和不变B. 电压表V2与电流表A的示数之比不变C. 电流表A的示数变小，电压表V1的示数变大D. 电流表A的示数变小，电压表V1的示数不变6.如图所示电路，已知电压表的量程为0～3V，电压表的量程为0～15V，电流表的量程为0～0.6A，定值电阻R1阻值为10Ω，滑动变阻器R2的规格是“20Ω0.5A”，电源电压为6V。

开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表、滑动变阻器正常使用的情况下，下列说法中正确的是（）A. 的变化范围为0.2～0.5AB. R2可变化范围为2～20ΩC. 的变化范围为2～3VD. 的变化范围为0～4V7.如图甲所示电路，滑动变阻器电阻R2的滑片P从下端往上端滑动过程中，电压表与电流表的示数呈图乙所示的规律。

下列有关对电路分析正确的是（）A. 电源电压是2.5伏B. 当电流表的示数为0.2A时，电阻R1，R2都是10欧C. 滑动变阻器R2接入电路的阻值变化范围是0至25欧D. 当电流表的示数为0.2A时，R1消耗的电功率是0.1瓦8.图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A. 电位器与灯泡并联B. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D. 若只将b、c接入电路，顺时针转动旋钮时灯泡变暗9.某同学做电学实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路可能是电路图中的哪一个？（）U/V 0.6 0.7 0.8 0.9 1.0 1.1I/A 0.18 0.21 0.25 0.27 0.30 0.33A. B.C. D.10.如图所示水平的传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦。

浙教版8年级上册第四章电路探秘第7节电路的分析与应用（分题型）一、电路的定性分析1.如图所示为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P升降，并通过电压表V显示的数据来反应水位的升降情况．L是一个指示灯，电路各部分接触良好．当容器中的水位最低时，滑片P位于变阻器R的a端，则（）第1题图第2题图A. 当水位不变时，电压表V示数不变，指示灯L不亮B. 当水位上升时，电压表V示数变小，指示灯L变亮C. 当水位上升时，电压表V示数变大，指示灯L变暗D. 当水位下降时，电压表V示数变大，指示灯L变亮2.如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）A. I1﹥I2 ，U1﹥U2B. U1﹤U2，I1大于、小于或等于I2都有可能C. U1﹤U2，I1=I2D. I1﹥I2 ，U1大于、小于或等于U2都有可能3.如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（）A. 电压表V2示数与电流表A示数比值变大B. 电压表V1示数与电流表A示数比值变小C. 电流表A示数变大，电压表V1示数变大D. 电流表A示数变大，电压表V2示数变大4.有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机(用表示)，均可以单独控制，电热丝(用表示)只有在吹风机启动后才可以工作。

如图所示电路图中，符合上述要求的是( )A. B. C. D.5.如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（）A. S和A接触，P向右移动灯泡变暗B. S和B接触，P向右移动灯泡亮度不变C. S和C接触，P向左移动灯泡变亮D. S和C接触，P无论怎样移动灯泡亮度不变6.如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻R x的阻值，同学们设计了如图所示四种电路，其中可行的方法有（电源电压未知）（）A. （1）（3）B. （2）（3）C. （2）（4）D. （1）（4）7.某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是________；在探究通过导体的电流与导体两端电压关系时，应保持________不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是________．在“研究电流与电阻关系”时，将定值电阻R1由10Ω换为20Ω，滑动变阻器R2的滑片P应向________（选填“左”或“右”）端移动才能达到实验目的．二、电路中的定量计算8.如图所示的电路中，电源电压保持不变，R1=20欧。
