浙教版八年级科学上册第4章 电路探秘 单元测试题(解析版)

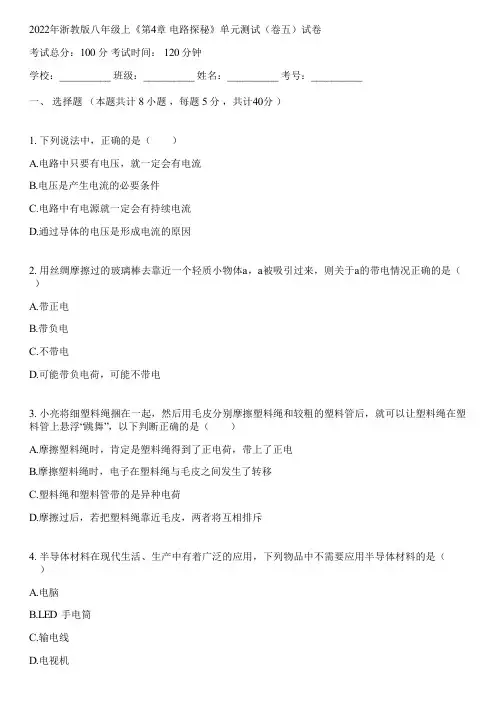

2022年浙教版八年级上《第4章 电路探秘》单元测试（卷五）试卷考试总分：100 分 考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、 选择题 （本题共计 8 小题 ，每题 5 分 ，共计40分 ）1. 下列说法中，正确的是（ ）A.电路中只要有电压，就一定会有电流B.电压是产生电流的必要条件C.电路中有电源就一定会有持续电流D.通过导体的电压是形成电流的原因2. 用丝绸摩擦过的玻璃棒去靠近一个轻质小物体，被吸引过来，则关于的带电情况正确的是（ ）A.带正电B.带负电C.不带电D.可能带负电荷，可能不带电3. 小亮将细塑料绳捆在一起，然后用毛皮分别摩擦塑料绳和较粗的塑料管后，就可以让塑料绳在塑料管上悬浮“跳舞”，以下判断正确的是（ ）A.摩擦塑料绳时，肯定是塑料绳得到了正电荷，带上了正电B.摩擦塑料绳时，电子在塑料绳与毛皮之间发生了转移C.塑料绳和塑料管带的是异种电荷D.摩擦过后，若把塑料绳靠近毛皮，两者将互相排斥4. 半导体材料在现代生活、生产中有着广泛的应用，下列物品中不需要应用半导体材料的是（ ）A.电脑B.手电筒C.输电线D.电视机a a a LED5. 如图所示电路，电源电压保持不变，阻值为 ，闭合开关后，电压表示数为，电流表示数为，则下列说法正确的是（ ）A.的电阻值为B.流过的电流为C.干路电流是D.电源电压为6. 如图所示电路中，电源电压为，、是小灯泡，当开关闭合时，电压表的示数为，忽略温度对灯丝电阻的影响，则（ ）A.两端的电压为B.两端的电压为C.与的灯丝电阻之比为D.通过与的电流之比为7. 如图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图，、、是它的三个接线柱，、分别与弧形电阻丝的两端相连，与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列说法中不正确的是（ ）A.电位器与灯泡串联B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C.若只将、接入电路，顺时针转动旋钮时灯泡变亮D.若只将、接入电路，顺时针转动旋钮时灯泡变亮8. 金属是一种良好的导体，金属之所以能导电是因为金属内部（ ）R 120Ω6V 0.2A R 230ΩR 10.1A0.4A10V4.5V L 1L 2S 1.5V L 1 1.5VL 2 1.5VL 1L 22:1L 1L 21:2a b c a c b a b b cA.有大量带负电的原子B.有大量的原子核C.有大量带正电的原子D.有大量的自由电子二、 填空题 （本题共计 4 小题 ，每题 5 分 ，共计20分 ）9. 某实验小组按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示．把电流表分别接入到电路中的、、处，测出它们的电流，填入下表：次数（1）下表所记录的数据中，明显错误的数值是________，造成错误的原因是________．（2）测量三次的目的是：________．（3）在实验中我们可以采用________的方法改变电流的大小从而进行三次实验；（4）分析数据、结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：________．10. 将灯泡和串联接在一个电源上，加在它们两端的电压之比为；若把它们并联后接到同一个电源上，加在它们两端的电压之比为________．11. 将两个阻值比为的定值电阻、串联接在电压为的电路中，通过的电流是，则和两端的电压比为________，的电阻为________．12. 在“探究导体中电流与导体两端电压的关系”实验中，电流表应________在电路中，电压表应________在电路中（均选填“串联”或“并联”）．如图所示，表明甲导体中电流与其两端的电压成________关系；乙导体的电阻为________欧．三、 解答题 （本题共计 4 小题 ，每题 10 分 ，共计40分 ）13. 如图所示，已知定值电阻的阻值为，闭合开关时整个电路正常工作，电流表的示数是，的示数是。

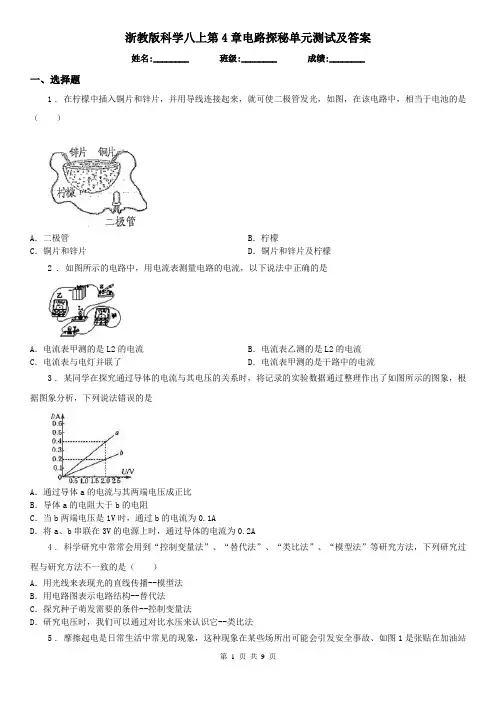

浙教版科学八上第4章电路探秘单元测试及答案姓名:________ 班级:________ 成绩:________一、选择题1 . 在柠檬中插入铜片和锌片，并用导线连接起来，就可使二极管发光，如图，在该电路中，相当于电池的是（）A．二极管B．柠檬C．铜片和锌片D．铜片和锌片及柠檬2 . 如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是A．电流表甲测的是L2的电流B．电流表乙测的是L2的电流C．电流表与电灯并联了D．电流表甲测的是干路中的电流3 . 某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象分析，下列说法错误的是A．通过导体a的电流与其两端电压成正比B．导体a的电阻大于b的电阻C．当b两端电压是1V时，通过b的电流为0.1AD．将a、b串联在3V的电源上时，通过导体的电流为0.2A4 . 科学研究中常常会用到“控制变量法”、“替代法”、“类比法”、“模型法”等研究方法，下列研究过程与研究方法不一致的是（）A．用光线来表现光的直线传播--模型法B．用电路图表示电路结构--替代法C．探究种子萌发需要的条件--控制变量法D．研究电压时，我们可以通过对比水压来认识它--类比法5 . 摩擦起电是日常生活中常见的现象，这种现象在某些场所出可能会引发安全事故、如图1是张贴在加油站中的安全标识，其中与摩擦起电有关的是（）A．B．C．D．6 . 关于如图所示的电和磁知识描述错误的是（）A．图甲说明同种电荷相互排斥B．图乙说明电流周围存在磁场C．图丙中电铃是利用电磁铁工作的D．图丁三孔插座右孔接零线7 . 如图所示电路，电源电压恒定，定值电阻的阻值为R1，滑动变阻器的最大阻值为R2、已知R2>R1，闭台开关S后，将滑动变阻滑片从左端向右端移动过程中（）A．电压表V1的示数变大，电阻R1的电功率先变大后变小B．电压表V2的示数变小，滑动变阻器的电功率一直不变C．电流表A的示数变大，电路消耗的总功率一直变大D．电流表A的示数变大，电路消耗的总功率先变大后变小8 . 关于滑动变阻器，下列说法不正确的是（）A．滑动变阻器是通过改变电阻比的横截面积来改变电阻大小的B．改变电阻的目的是改变电路中电流的大小C．滑动变阻器中的电阻丝应该使用导电能力较差的合金丝来制作D．收音机的音量调节器实质上也是滑动变阻器9 . 电压一定时，电流I与电阻R的函数图象大致是（）A．B．C．D．10 . 某种电脑键盘清洁器有两个开关，开关S1控制照明用的小灯泡L1，开关S2只控制吸尘用的电动机M。

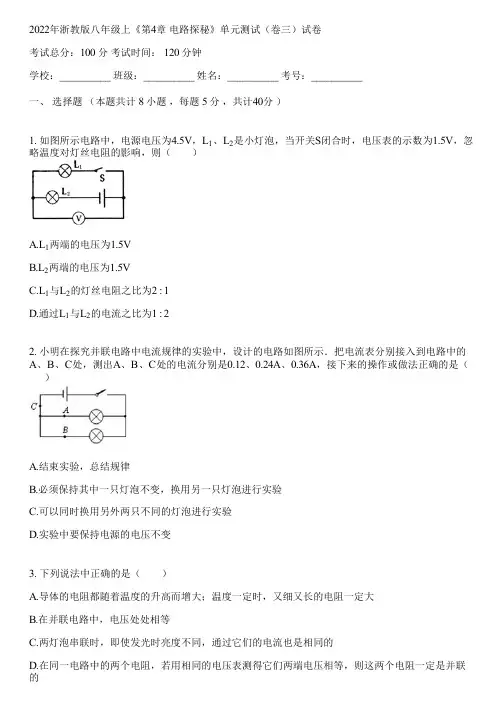

2022年浙教版八年级上《第4章 电路探秘》单元测试（卷三）试卷考试总分：100 分 考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、 选择题 （本题共计 8 小题 ，每题 5 分 ，共计40分 ）1. 如图所示电路中，电源电压为，、是小灯泡，当开关闭合时，电压表的示数为，忽略温度对灯丝电阻的影响，则（ ）A.两端的电压为B.两端的电压为C.与的灯丝电阻之比为D.通过与的电流之比为2. 小明在探究并联电路中电流规律的实验中，设计的电路如图所示．把电流表分别接入到电路中的、、处，测出、、处的电流分别是、、，接下来的操作或做法正确的是（）A.结束实验，总结规律B.必须保持其中一只灯泡不变，换用另一只灯泡进行实验C.可以同时换用另外两只不同的灯泡进行实验D.实验中要保持电源的电压不变3. 下列说法中正确的是（ ）A.导体的电阻都随着温度的升高而增大；温度一定时，又细又长的电阻一定大B.在并联电路中，电压处处相等C.两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的D.在同一电路中的两个电阻，若用相同的电压表测得它们两端电压相等，则这两个电阻一定是并联的4.5V L 1L 2S 1.5V L 1 1.5VL 2 1.5VL 1L 22:1L 1L 21:2A B C A B C 0.120.24A 0.36A4. 电流表是测量下列哪个物理量的仪表（ ）A.电阻B.电功率C.电流D.电压5. 小明利用图示的电路探究“导体中电流跟电阻的关系”．电源电压恒定不变，多次改变电阻箱的阻值，通过调节滑动变阻器接入电路的电阻，正确完成实验，记录各次实验中电压表示数和电流表示数并得出结论，则下列说法正确的是（ ）A.电压表的示数随着的增大而增大B.电压表的示数与电流表的示数之比不变C.电流表的示数与成反比D.当电阻箱的阻值增大时，应该调节滑动变阻器的滑片使变小6. 下列各种情况，属于防止静电的是（ ）A.静电喷漆B.静电空气净化器吸附空气中的尘埃C.静电复印D.易爆物品的车辆尾部挂有一条铁链7. 下列说法中正确的是（ ）A.电流跟电压成正比B.电流跟电阻成反比C.电阻一定时，导体中的电流跟导体两端的电压成正比D.在电压不变时，导体的电阻与导体的电流成反比8. 下列说法正确的是（ ）R 2R 1U I U R 1U I R 2R 2R 18. 下列说法正确的是（ ）A.负电荷定向移动不能形成电流B.电路中只要有电源，就一定有电流C.物理学规定负电荷的运动方向为电流方向D.在电源外部，电流从电源正极经用电器流向负极二、 填空题 （本题共计 4 小题 ，每题 5 分 ，共计20分 ）9. 大量实验表明，导体的电阻是导体本身的一种性质，它的大小决定于导体的________、长度和横截面积．如图所示收音机上调节音量的旋钮实际上是一个________，它是通过改变导体的________来改变电阻的．10. 如图所示，用、两个金属夹子将一根铅笔芯接入电路中，当夹子向左移动时，小灯泡的亮度会________（选填“变暗”“变亮”或“保持不变”），发生这一现象的主要原因是铅笔芯连入电路中的________（选填“长度”“横截面积”或“材料”）发生了改变．11. 如图甲所示是智能扫地机器人，拆开它发现有电源、开关、电动机（电动机元件符号“”）、光敏电阻各一个以及导线，闭合开关后，扫地机器人可以在地板上自由驰骋．当光敏电阻拆下来后，扫地机器人无法在地板动．（1）在方框内画出扫地机器人的电路图；（2）如图乙所示电磁波谱图,智能扫地机器人遥控器是利用电磁波中的________工作的，波长越长的电磁波频率越________；（3）智能扫地机器人，四个轮胎与地面的接触面积共为，智能扫地机器人对地面的压强是A B B 3kg 2cm 2________．（）12. 有两盏灯泡“”和“”，图中分别为通过两灯中的电流随电压变化关系．正常发光时通过它的电流是________．若两灯都正常发光，________较亮；若将两灯串联接入电路，并使其中一个灯正常发光，则电路消耗的总功率为________．三、 解答题 （本题共计 4 小题 ，每题 10 分 ，共计40分 ）13.下表为某品牌电热水壶的铭牌．设电热水壶工作时电阻不变，请根据铭牌上的参数，（已知水的比热容为热水壶容量额定电压加热时功率频率求：（1）电热水壶正常工作时的电阻．（2）此壶的实际功率为时的实际电压是多少．（3）若电流所做的功有转化为水吸收的热量，该壶正常工作时将一满壶的水烧开需要多长时间？14.小丽把塑料匙在毛衣上来回摩擦，然后放在缓慢下流的细水流旁边，会发现水流向塑料匙偏转。

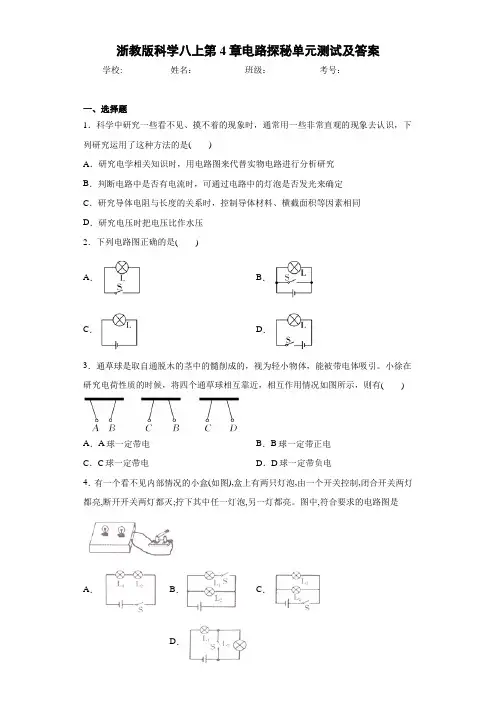

浙教版科学八上第4章电路探秘单元测试及答案学校:___________姓名：___________班级：___________考号：___________一、选择题1．科学中研究一些看不见、摸不着的现象时，通常用一些非常直观的现象去认识，下列研究运用了这种方法的是()A．研究电学相关知识时，用电路图来代替实物电路进行分析研究B．判断电路中是否有电流时，可通过电路中的灯泡是否发光来确定C．研究导体电阻与长度的关系时，控制导体材料、横截面积等因素相同D．研究电压时把电压比作水压2．下列电路图正确的是()A．B．C．D．3．通草球是取自通脱木的茎中的髓削成的，视为轻小物体，能被带电体吸引。

小徐在研究电荷性质的时候，将四个通草球相互靠近，相互作用情况如图所示，则有()A．A球一定带电B．B球一定带正电C．C球一定带电D．D球一定带负电4．有一个看不见内部情况的小盒(如图),盒上有两只灯泡,由一个开关控制,闭合开关两灯都亮,断开开关两灯都灭;拧下其中任一灯泡,另一灯都亮。

图中,符合要求的电路图是A．B．C．D．5．图甲为某可调节亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析正确的是()A．电位器与灯泡并联B．电位器改变灯泡亮度的原理和滑动变阻器相同C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗6．摩擦起电是生活中常见的现象，打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，将发生的现象及原因是()A．水流远离梳子，因为梳子摩擦带电后排斥水流B．水流靠近梳子，因为梳子摩擦带电后吸引水流C．水流远离梳子，因为梳子摩擦后具有磁性排斥水流D．水流靠近梳子，因为梳子摩擦后具有磁性吸引水流7．在“探究通过导体的电流与电压的关系”实验中，得到I－U图像如图所示，则正确的是()A．B．C．D．8．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I －R图像，下列结论与图像相符的是()A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小9．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。

第四章电路探秘单元检测卷一、选择题（共15题；共30分）1.如图所示，在每个水果上插人铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的( )A. 电源B. 导线C. 用电器D. 开关第1题图第2题图第3题图2.如图所示，长度相同，横截面积不同的同种材料制成的金属棒AB和BC连在一起接入电路，则（）A. U AB=U BCB. R AB＜R BCC. I AB=I BCD. U AB＜U BC3.图所示的电路中，电源两端的电压保持不变。

闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A. 电流表A1与电流表A2的示数之和变小B. 电压表V与电流表A2的示数之比保持不变C. 电流表A1的示数变小，电压表V的示数变大D. 电流表A2的示数不变，电压表V的示数不变4.如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（）A. 通过灯L1的电流为0.5AB. 通过灯L1的电流为0.3AC. 通过灯L2的电流为0.7AD. 通过灯L2的电流为0.3A5.如图所示，某一型号的锁设置了三种打开方式：密码(S1)，特定指纹(S2)或应急钥匙(S3)，三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是( )A. B. C. D.6.一个开关同时控制两盏灯，用电压表分别测两灯两端的电压，发现电压表的示数相等，则这两盏灯的关系是（）A. 一定是串联B. 一定是并联C. 可能是串联，也可能是并联D. 一定不是串联7.电阻R1的阻值为10Ω，将它与R2并联后，总电阻为5Ω，若将R1与R2串联，则总阻值为（）A. 20ΩB. 15ΩC. 10ΩD. 5Ω8.有两个电阻，R1=10欧，R2=30欧，把它们串联起来接入电路中，如果R1两端的电压是2伏，那么R2两端的电压是（）A. 2伏B. 6伏C. 8伏D. 0.67伏9.一个电灯泡，在北方冬季室温下用伏安法测一次电阻，在灯泡正常工作一段时间后再用伏安法测一次它的电阻，结果后一次较前一次测得的灯泡阻值大10倍以上，造成这种差异的原因是（）A. 两次测量加在灯两端的电压不同B. 两次测量通过灯的电流不同C. 两次测量灯丝温度不同D. 两次测量室内温度不同10.在伏安法测电阻的实验中，滑动变阻器不能起到的作用是（）A. 改变待测电阻两端的电压B. 改变电路中的电流C. 保护电路D. 改变待测电阻的阻值11.在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是（）A. 接电路时，先断开开关B. 应从电源的正极开始连线，开关应靠近电源的正极C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上12.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U—I关系图像，从图中可以看出R1与R2的大小关系是（）A. R1＞R2B. R1=R2C. R1＜R2D. 无法确定第13题图第14题图13.如图是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（）A. A表示数越大，V表示数越小B. A表示数越小，V表示数越大C. A表和V表示数均越小D. A表和V表示数均越大14.两个定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联起来，两端允许加的最大电压是（）A. 25伏B. 19伏C. 15伏D. 10伏15.如图所示是某种“测重仪”的原理图。

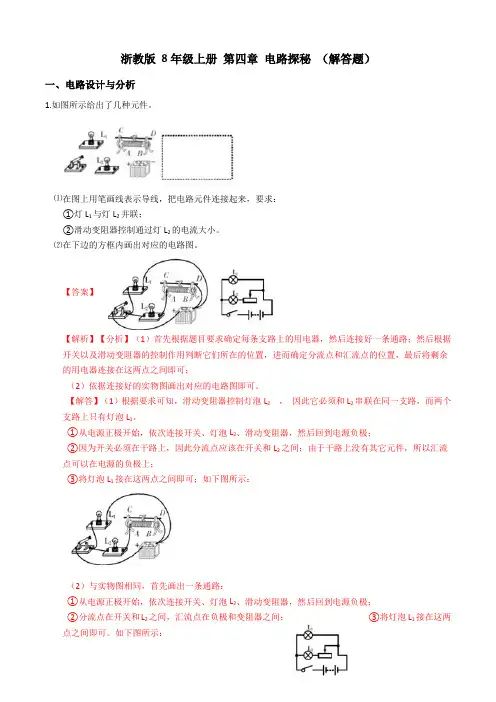

浙教版8年级上册第四章电路探秘（解答题）一、电路设计与分析1.如图所示给出了几种元件。

⑴在图上用笔画线表示导线，把电路元件连接起来，要求：①灯L1与灯L2并联；②滑动变阻器控制通过灯L2的电流大小。

⑵在下边的方框内画出对应的电路图。

【答案】【解析】【分析】（1）首先根据题目要求确定每条支路上的用电器，然后连接好一条通路；然后根据开关以及滑动变阻器的控制作用判断它们所在的位置，进而确定分流点和汇流点的位置，最后将剩余的用电器连接在这两点之间即可；（2）依据连接好的实物图画出对应的电路图即可。

【解答】（1）根据要求可知，滑动变阻器控制灯泡L2，因此它必须和L2串联在同一支路，而两个支路上只有灯泡L1。

①从电源正极开始，依次连接开关、灯泡L2、滑动变阻器，然后回到电源负极；②因为开关必须在干路上，因此分流点应该在开关和L2之间；由于干路上没有其它元件，所以汇流点可以在电源的负极上；③将灯泡L1接在这两点之间即可；如下图所示：（2）与实物图相同，首先画出一条通路：①从电源正极开始，依次连接开关、灯泡L2、滑动变阻器，然后回到电源负极；②分流点在开关和L2之间，汇流点在负极和变阻器之间；③将灯泡L1接在这两点之间即可。

如下图所示：2.设计一个电路，电路中有两个灯泡，两个开关。

当两个开关都闭合时，只有一个灯泡发光；断开某个开关，两灯泡都发光；断开另一个开关，两灯泡都不发光。

请画出电路图。

【答案】解：如图所示：【解析】【分析】因为断开某个开关时，两灯泡都发光；断开另一个开关，两灯泡都不发光，当两个开关都闭合时，只有一个灯泡发光；因此一个开关控制整个电路，另一个开关与一个灯泡并联；据此可解此题。

【解答】两灯泡串联，其中一个开关控制整个电路，另一个开关与一个灯泡并联。

如图：3.某学校前后门各装有一个开关，值班室有红、绿灯各一盏，共用一个电源。

要求有人按前门开关时，红灯亮，有人按后门开关时绿灯亮，请将符合要求的电路图画在方框内。

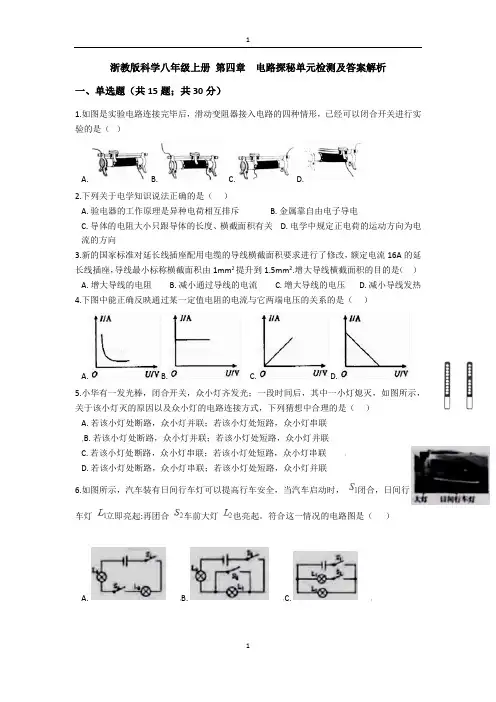

浙教版科学八年级上册第四章电路探秘单元检测及答案解析一、单选题（共15题；共30分）1.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（）A. B. C. D.2.下列关于电学知识说法正确的是（）A. 验电器的工作原理是异种电荷相互排斥B. 金属靠自由电子导电C. 导体的电阻大小只跟导体的长度、横截面积有关D. 电学中规定正电荷的运动方向为电流的方向3.新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2.增大导线横截面积的目的是（）A. 增大导线的电阻B. 减小通过导线的电流C. 增大导线的电压D. 减小导线发热4.下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是（）A. B. C. D.5.小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是（）A. 若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联B. 若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联C. 若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联D. 若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联6.如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，闭合，日间行车灯立即亮起:再团合车前大灯也亮起。

符合这一情况的电路图是（）A. B. C.D.7.下列各电路图中完全无误的是（）A. B. C. D.8.如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是（）A. a上的一些电子转移到b上，瞬时电流方向b→aB. b上的一些电子转移到a上，瞬时电流方向a→bC. b上的一些电子转移到a上，瞬时电流方向b→aD. a上的一些电子转移到b上，瞬时电流方向a→b9.下列物理学家中，早在19世纪20年代，对电流跟电阻、电压之间的关系进行大量研究的科学家是（）A.欧姆B.法拉第C.伽利略D.焦耳10.如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则（）A. 电流表示数变小，电压表示数变小B. 电流表示数变小，电压表示数变大C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数变大11.如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A.甲电路中，U=U1=U2B.甲电路中，U＞U1=U2C.乙电路中，I=I l+I2D.乙电路中，I＞I1=I212.某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（）A. 电流表示数变小，输出信号电压U ab变大B. 电流表示数变大，输出信号电压U ab变大C. 电流表示数变小，输出信号电压U ab不变减小D. 电流表示数变大，输出信号电压U13.如图所示电路，电源电压不变，闭合开关，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是A.电流表的示数变小B.电压表的示数变小C.小灯泡的亮度变暗D.电压表的示数不变14.如图甲所示，R2为电阻箱调节R2时电流表示数I随之变化。

浙教版科学八年级上册第四章电路探秘单元检测（含解析）一、选择题（本大题共15小题，共60.0分）1.下列电路图中，与实物图一致的是( )A.B.C.D.2.如图所示，对于图片中所描述的科学现象或过程，下列分析中正确的是（）A. 图甲：司南静止时，它的长柄指向南方，说明长柄是N极B. 图乙：对着话筒讲话，相连的扩音机中会发出声音，利用的是电磁感应原理C. 图丙：使用试电笔时，用指尖抵住上端的金属帽会发生触电事故D. 图丁：当电流过大时，保险丝先熔断，所以家庭电路中可以用铜丝代替保险丝3.如图所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同。

闭合开关S ，在滑动变阻器的滑片P 都从中点向右滑动的过程中，关于灯泡L1和L2的亮度情况，下列判断正确的是（）A. L1和L2都变亮B. L1和L2都变暗C. L2始终比L1亮D. L1始终比L2亮4.将旋钮型变阻器接入电路，使滑片按如图所示方向转动时，小灯泡亮度变亮，则接线柱的连接情况是（）A. b接dB. b接cC. a接dD. a接c5.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左移动时，电表的变化情况是()A. 电流表和电压表示数均变小B. 电流表和电压表示数均变大C. 电流表示数变小，电压表示数变大D. 电流表示数变大，电压表示数变小6.某兴趣小组利用光敏电阻的阻值随光照增强而变小的特性，设计了一个行人监控拍摄装置，如图所示。

R1为光敏电阻，R2为定值电阻，当有行人经过通道挡住光源射向R1的光线时，接在A、B间的拍摄装置就会自动拍摄。

下列对装置的工作原理分析错误的是（）A. 通道有人经过时R1的电阻变大B. R1的阻值变小时，装置会自动拍摄C. 电路中的电流变小时，装置会自动拍摄D. A、B间电压变小时，装置会自动拍摄7.如下图，电源电压不变，R0为定值电阻，闭合开关S，向左移动滑片P的过程中( )A. 电压表示数变大，电流表示数变小B. 电压表示数变小，电流表示数变大C. 电压表示数变大，电流表示数变大D. 电压表示数不变，电流表示数变小8.有两只外形相同、灯丝长度相等的灯泡L1和L2，在它们的铭牌上只能看清“220V”字样，而看不清它们额定功率的大小．甲、乙、丙三位同学对它们进行了探究；甲同学发现L1的灯丝粗一些，认为L1的电阻小，所以L1的额定功率比L2小；乙同学把两灯串联在同一电路中，发现L2比L1亮，认为L2的额定功率大；丙同学把两灯并联在同一电路中，发现L1比L2亮，认为L1的额定功率大。

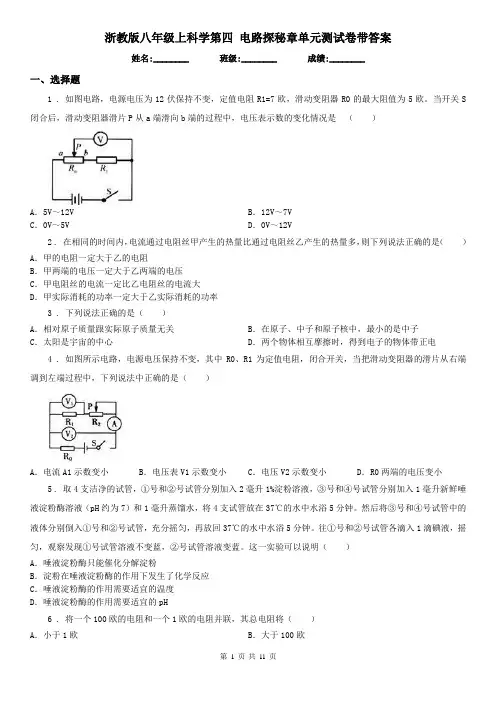

浙教版八年级上科学第四电路探秘章单元测试卷带答案姓名:________ 班级:________ 成绩:________一、选择题1 . 如图电路，电源电压为12伏保持不变，定值电阻R1=7欧，滑动变阻器R0的最大阻值为5欧。

当开关S 闭合后，滑动变阻器滑片P从a端滑向b端的过程中，电压表示数的变化情况是（）A．5V～12V B．12V～7VC．0V～5V D．0V～12V2 . 在相同的时间内，电流通过电阻丝甲产生的热量比通过电阻丝乙产生的热量多，则下列说法正确的是（）A．甲的电阻一定大于乙的电阻B．甲两端的电压一定大于乙两端的电压C．甲电阻丝的电流一定比乙电阻丝的电流大D．甲实际消耗的功率一定大于乙实际消耗的功率3 . 下列说法正确的是（）A．相对原子质量跟实际原子质量无关B．在原子、中子和原子核中，最小的是中子C．太阳是宇宙的中心D．两个物体相互摩擦时，得到电子的物体带正电4 . 如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（）A．电流A1示数变小B．电压表V1示数变小C．电压V2示数变小D．R0两端的电压变小5 . 取4支洁净的试管，①号和②号试管分别加入2毫升1%淀粉溶液，③号和④号试管分别加入1毫升新鲜唾液淀粉酶溶液（pH约为7）和1毫升蒸馏水，将4支试管放在37℃的水中水浴5分钟。

然后将③号和④号试管中的液体分别倒入①号和②号试管，充分摇匀，再放回37℃的水中水浴5分钟。

往①号和②号试管各滴入1滴碘液，摇匀，观察发现①号试管溶液不变蓝，②号试管溶液变蓝。

这一实验可以说明（）A．唾液淀粉酶只能催化分解淀粉B．淀粉在唾液淀粉酶的作用下发生了化学反应C．唾液淀粉酶的作用需要适宜的温度D．唾液淀粉酶的作用需要适宜的pH6 . 将一个100欧的电阻和一个1欧的电阻并联，其总电阻将（）A．小于1欧B．大于100欧C．等于101欧D．小于100欧而大于1欧7 . 有两个电阻R1、R2，其阻值的标识已模糊不清，为比较两个电阻的阻值大小，同学设计了如图所示四种电路（图中小灯泡规格都相同），其中不能达到目的是A．B．C．D．8 . 通常情况下，下列物体中属于导体的是（）A．玻璃棒B．自行车轮胎C．塑料绳D．铜线9 . 下图是小金自制电子秤的原理示意图,且所测物体质量越大,仪表示数越大。

第四章电路探秘班级得分学号姓名一、选择题(每小题只有一个正确答案，每小题3分，共60分)1. 用一个物体将如图电路中a 和b两点连接起来，可以使小灯泡发光，下列物体中最合适的是( )A. 铁钉B. 木筷子C. 橡皮擦D. 塑料管子2.下列关于导体和绝缘体的说法，正确的是( )A. 导体能导电是因为所有导体中含有自由移动的电子B. 绝缘体不能导电是因为绝缘体中不含有电荷C. 导体对电流没有阻碍作用，而绝缘体对电流的阻碍作用很大D. 物体对电流阻碍作用越小，导电性能越好，反之对电流阻碍作用越大，导电性越差3. 在中美贸易战中，华为、中兴等企业的遭遇告诉我们，要重视芯片的自主研发工作。

芯片是指含有集成电路的硅片，制造芯片的主要材料是( )A. 导体B. 半导体C. 绝缘体D. 超导体4.下列有关常见电压值的表述错误的是( )A. 一节新干电池的电压是1.5伏B. 对人体安全的电压是36伏C. 手机锂电池电压约为3.6伏D. 家庭电路的电压是220伏5. 分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理，下列处理方式正确的是( )A. 把电流表看成是断路的B. 把电流表看成是一个大电阻C. 把电压表看成是断路的D. 把电压表看成是一根导线6.如图所示的电路中，下列连接方法正确的是( )7.如图所示的电表，接线未画出，下列说法中正确的是( )A. 它是一个电流表B. 它的示数是 1.7安C. 它的示数可能是8.5伏D. 它有三个量程8. 如图所示，在“◯”处接入电流表或电压表，要使L₁与 L₂串联，则下列做法正确的是( )A. a、b都为电流表B. a为电压表，b为电流表C. a、b都为电压表D. a为电流表，b为电压表9. 某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小。

这种电线不符合规格的主要原因是( )A. 电线的温度引起电阻偏大B. 电线的材料引起电阻偏大C. 电线的长度引起电阻偏大D. 电线的横截面积引起电阻偏大10. 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片 P 向右端滑动时灯逐渐变亮，则下列接法正确的是( )A. M接A,N接DB. M接C,N接DC. M接C,N接BD. M接A,N接B11. 如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是( )A. 两灯并联B. 电压表测的是灯 L₁两端的电压C. 电压表测的是灯 L₂两端的电压D. 开关断开时，电流表无示数但电压表有示数12. 在如图所示的电路中，闭合开关S后，灯L不发光。

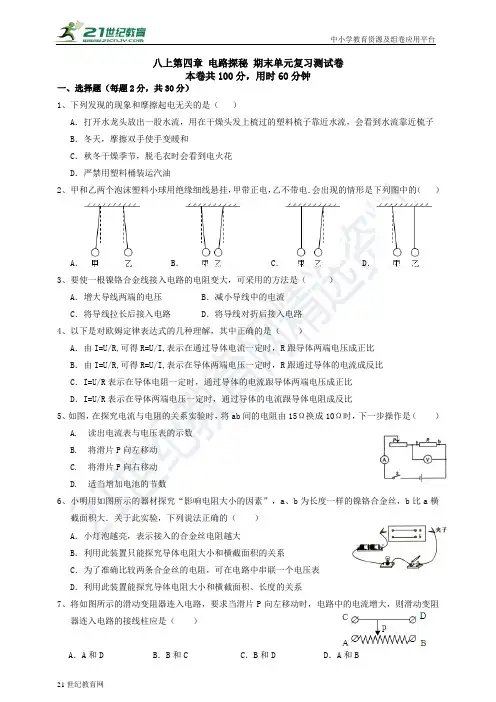

八上第四章电路探秘期末单元复习测试卷本卷共100分，用时60分钟一、选择题（每题2分，共30分）1、下列发现的现象和摩擦起电无关的是（）A．打开水龙头放出一股水流，用在干燥头发上梳过的塑料梳子靠近水流，会看到水流靠近梳子B．冬天，摩擦双手使手变暖和C．秋冬干燥季节，脱毛衣时会看到电火花D．严禁用塑料桶装运汽油2、甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电．会出现的情形是下列图中的（）A． B． C． D．3、要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压 B．减小导线中的电流C．将导线拉长后接入电路 D．将导线对折后接入电路4、以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由I=U/R,可得R=U/I,表示在通过导体电流一定时，R跟导体两端电压成正比B．由I=U/R,可得R=U/I,表示在导体两端电压一定时，R跟通过导体的电流成反比C．I=U/R表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比D．I=U/R表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比5、如图，在探究电流与电阻的关系实验时，将ab间的电阻由15Ω换成10Ω时，下一步操作是（）A. 读出电流表与电压表的示数B. 将滑片P向左移动C. 将滑片P向右移动D. 适当增加电池的节数6、小明用如图所示的器材探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a横截面积大．关于此实验，下列说法正确的（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表D．利用此装置能探究导体电阻大小和横截面积、长度的关系7、将如图所示的滑动变阻器连入电路，要求当滑片P向左移动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应是（）A．A和D B．B和C C．B和D D．A和B8、如图所示是小明为自动电压力锅设计的电路图，要求当锅内压强过大或温度过高时，发热电阻R都停止发热。

浙教版八年级上册科学第四章电路探秘单元检测卷一、选择题（共15题；共30分）1.甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电。

会出现的情形是下列图中的（）A. B. C. D.2.关于绝缘体的说法，下列正确的是（）A. 绝缘体中没有电子，所以它不可能成为导体B. 绝缘体内部几乎不存在自由移动的电荷，所以它不可能成为导体C. 绝缘体内部几乎不存在自由移动的电荷，但在一定条件下也能成为导体D. 绝缘体不能导电，也不能带电3.如图所示是小灯泡和滑动变阻器连人电路的四种不同情况，能利用滑动变阻器调节小灯泡从亮到灭的正确电路是( )A. B. C. D.4.下图所示为用电流表测量通过灯L1的电流的电路图，其中电路连接正确的是（）A. B. C. D.5.如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表示数的变化情况是( )A. V1、V2的示数均增大B. V1的示数减小，V2的示数增大C. V1、V2的示数均减小D. V1的示数增大，V2的示数减小第5题图第6题图第7题图6. 如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小7.如图所示是小明设计的电子秤的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。

当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A. 电流表示数变大，电压表示数变小B. 电流表示数变小，电压表示数变大C. 两表示数都变大D. 两表示数都变小8.在图所示的电路中，①、②、③是三个电表（电压表或电流表）。

浙教版科学八年级上册第4章电路探秘单元培优测试卷一、选择题（每小题2分，共30分）1．小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。

据此推测显示屏（ ）A ．带正电B ．带负电C ．不带电D ．一定带电2．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。

如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作。

房卡的作用相当于房间电路的（ ） A ．总开关 B ．电源器 C ．用电器D ．电能表3．下列四个电路中，符合L 1和L 2并联、电流表测干路电流的是 （ ）4．为了验证玻璃在加热烧红时也能导电，同学们利用白炽灯、灯丝已断的灯泡玻璃芯、酒精灯、插头、导线若干，设计了下图所示的四种方案，其中合理的是（ ）A B C D5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。

小柯设计的如图所示的电路中符合要求的是（ ）A ．只有甲符合B ．只有乙符合C ．甲、乙都符合D ．甲、乙都不符合A ．L 1L 2S L L 2L 1S L B ．L 1L 2S LL 2L 1S LC ．D ．6．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。

下列关于该电路的说法正确的是（）A．电流表测量干路中的电流B．电压表不能测量L1两端的电压C. 取下L1时，L2正常发光D．只断开开关S2时，电压表有示数7．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。

则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接CC．M接A，N接B D．M接C，N接D8．如图所示电路，闭合开关S，灯泡L1、L2都发光。

现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（）A．a和bB．c和dC. e和fD．g和h9．如图所示电路，当开关闭合时可以读出各电表的示数，当开关断开后，下列电表示数不变的是（）A．A1B．A2C．V1D．V210．如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（）A．断开S1和S3，闭合S2时，R1和R2并联B．断开S1和S3，闭合S2时，电压表测量电源电压C．断开S2，闭合S1和S3时，R1和R2串联D．断开S1，闭合S2和S3时，R2被短路11．如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数。

第4章电路探秘班级得分学号姓名一、选择题(每小题只有一个正确答案，每小题3分，共60分)1. 如图，甲和乙两个相同的泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电。

当两个小球相互靠近时，会出现的情形是( )2.毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒( )A. 得到电子B. 失去电子C. 得到正电荷D. 失去正电荷3. 如图所示是生活中使用的一种小夜灯，在它的上方有一个感光的光敏元件。

当周围环境较暗时，小夜灯发光；当周围环境较亮时，小夜灯不发光。

这个光敏元件相当于小夜灯电路中的( )A. 电源B. 开关C. 用电器D. 导线4.下列关于电现象的说法正确的是( )A. 自然界只存在两种电荷B. 摩擦起电创造了电荷C. 带电物体只能吸引带电的物体D. 科学上规定，负电荷定向移动方向为电流方向5.关于电流表的使用，下列说法错误的是( )A. 电流表要串联在被测电路中B. 电流要从电流表的“-”接线柱流入，从“+”接线柱流出C. 测量之前要先试触，防止被测电流超过电流表的量程D. 不允许不经过用电器而把电流表直接接在电源两极上6. 把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4安，那么通过较亮电灯的电流是( )A. 大于0.4安B. 小于0.4安C. 等于0.4安D. 无法确定7. 如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是( )8.在干燥的冬季，人体很容易因为与地毯、地板摩擦而带上负电，当带负电的人接触门把手时，往往会发生“触电”现象，对此现象分析正确的是( )A. 负电荷由人体流向把手，瞬间电流方向由人体到把手B. 负电荷由人体流向把手，瞬间电流方向由把手到人体C. 正电荷由把手流向人体，瞬间电流方向由人体到把手D. 正电荷由把手流向人体，瞬间电流方向由把手到人体9. 小金实验时连接了如图所示的电路，闭合开关S₁和S₂后，下列分析正确的是( )A. 小灯泡亮，电铃不响B. 小灯泡亮，电铃响C. 小灯泡不亮，电铃响D. 小灯泡不亮，电铃不响10.与如图所示实验电路相对应的电路图是( )11. 两盏规格相同的灯泡L₁、L₂，如图所示，则下列判断不正确的是( )A. 开关S断开,L₁、L₂并联B. 开关S断开，L₁、L₂均能发光且亮度相同C. 开关S闭合，电源被短路D. 开关S闭合,L₂短路,L₁正常发光12. 在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。

浙教版八年级上册科学第4章：电路探秘单元测试一、选择题（本大题共10小题）1.下列各电路图中完全无误的是( )A. B.C. D.2.当滑动变阻器的滑片P向右移动时，图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？（）A. B.C. D.3.小明自制了一种测定风速的装置，如图所示．其中风速表由电压表改装而成，R为定值电阻，探头A和金属杆与滑动变阻器的滑片P相连，当风吹过探头时，风由于探头上、下表面空气流速不同，探头将带动滑片P上、下移动．当风速变大时（）A. 探头A向下运动，电压表示数变小B. 探头A向上运动，电压表不数变小C. 探头A向下运动，电压表示数变大D. 探头A向上运动，电压表示数变大4.如图所示的实物图中，电流表能测量通过灯L1的电流的是（）A. B.C. D.5.如图所示的电路，电路连接及各元件均完好，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动时会出现（）A. 电压表V1与电压表V2的示数之和不变B. 电压表V2与电流表A的示数之比不变C. 电流表A的示数变小，电压表V1的示数变大D. 电流表A的示数变小，电压表V1的示数不变6.如图所示电路，已知电压表的量程为0～3V，电压表的量程为0～15V，电流表的量程为0～0.6A，定值电阻R1阻值为10Ω，滑动变阻器R2的规格是“20Ω0.5A”，电源电压为6V。

开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表、滑动变阻器正常使用的情况下，下列说法中正确的是（）A. 的变化范围为0.2～0.5AB. R2可变化范围为2～20ΩC. 的变化范围为2～3VD. 的变化范围为0～4V7.如图甲所示电路，滑动变阻器电阻R2的滑片P从下端往上端滑动过程中，电压表与电流表的示数呈图乙所示的规律。

下列有关对电路分析正确的是（）A. 电源电压是2.5伏B. 当电流表的示数为0.2A时，电阻R1，R2都是10欧C. 滑动变阻器R2接入电路的阻值变化范围是0至25欧D. 当电流表的示数为0.2A时，R1消耗的电功率是0.1瓦8.图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A. 电位器与灯泡并联B. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D. 若只将b、c接入电路，顺时针转动旋钮时灯泡变暗9.某同学做电学实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路可能是电路图中的哪一个？（）U/V 0.6 0.7 0.8 0.9 1.0 1.1I/A 0.18 0.21 0.25 0.27 0.30 0.33A. B.C. D.10.如图所示水平的传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦。

浙教版8年级上册第四章电路探秘（解答题）一、电路设计与分析1.如图所示给出了几种元件。

⑴在图上用笔画线表示导线，把电路元件连接起来，要求：①灯L1与灯L2并联；②滑动变阻器控制通过灯L2的电流大小。

⑵在下边的方框内画出对应的电路图。

2.设计一个电路，电路中有两个灯泡，两个开关。

当两个开关都闭合时，只有一个灯泡发光；断开某个开关，两灯泡都发光；断开另一个开关，两灯泡都不发光。

请画出电路图。

3.某学校前后门各装有一个开关，值班室有红、绿灯各一盏，共用一个电源。

要求有人按前门开关时，红灯亮，有人按后门开关时绿灯亮，请将符合要求的电路图画在方框内。

4.请你在方框内完成病房呼叫电路的设计，设计要求：共有两张病床，当某病床呼叫时对应的信号灯亮，同时电铃响。

提供器材：电池组，小灯泡两个（L1、L2），开关三个，电铃一个，导线若干。

5. 综合作图﹣﹣小雨房间的灯：小雨的房间里有两盏灯．开关S1控制吊灯L1和L2；开关S2控制壁灯L3；开关S3和S4控制床头灯L4，使它有两种不同的亮度．现在有一个电源、4个开关、4个灯泡、一个定值电阻和若干导线，请你设计上述电路，将电路图画在方框内．二、电流与电压、电阻关系6.某同学接成如图(a)所示的电路。

当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图(b)所示：求：（1）通过灯L1的电流为多大？（2）通过灯L2的电流为多大？（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化?7.如图所示的电路，2min通过电流表的电量为150C，电灯L1中的电流为0.6A．求：（1）通过电灯L2的电流；（2）两分钟通过灯L1的电量．8.如图所示电路，当开关S闭合后，思考下列问题：（1）若S1断开，画出此时实际工作的电路图（等效电路）；（2）若S1闭合，电表A的示数为3.5A，且在6s内通过L2的电量为12C，则A1的示数为多少？9.如图所示电路，闭合开关S ，灯正常发光，当用日光灯丝绕制的线圈被加热时，灯和电流表将出现什么现象，请用学过的知识加以解释。

浙教版科学八年级上册第四章电路探秘单元检测及答案解析姓名:________ 班级:________ 成绩:________一、选择题1 . 如图20所示，有一电路暗盒，盒内有一电源和一定值电阻，A、B、C为表面的三个接线柱．现有一实验灯泡的红、蓝两线头分别去接触三个接线柱，测试结果如下表所示，则下列判断中正确的是（）A．A、B间连接的是电阻，A、C间连接的是电源B．B、C间连接的是电阻，A、C间连接的是电源C．B、C间连接的是电阻，A、B间连接的是电源D．A、C间连接的是电阻，B、C间连接的是电源2 . 如图所示的电路，电路连接及各元件均完好，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动时会出现（）A．电压表V1与电压表V2的示数之和不变B．电压表V2与电流表A的示数之比不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V1的示数不变3 . 如图所示电路，在m、n两点间接一滑动变阻器来控制小灯泡的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向右滑动时小灯泡逐渐变亮，则变阻器连入电路的方式应采用（）A．m接a，n接b B．m接d，n接bC．m接b，n接a D．m接c，n接d4 . 柯雪知道家里这台旧电视机荧光屏发光，是因为从显像管尾部的热灯丝发射出来的电子高速撞击在荧光屏上，使荧光屏发光，则显像管内（）A．电流方向从灯丝到荧光屏B．电流方向从荧光屏到灯丝C．一会儿从灯丝到荧光屏，一会儿从荧光屏到灯丝D．因不知道正电荷的运动方向，所以无法判断5 . 如图甲的电路中，R1、R2的电压与电流的关系如图乙所示，闭合开关，电阻R2两端的电压为U1，通过电路的电流为I1，电路消耗的总功率为P1；在不改变电源电压的情况下，用30Ω的电阻R3替换R1，此时R2两端的电压为U2，通过电路的总电流为I2，电路消耗的总功率为P2，则（）A．U1∶U2＝1∶2B．P1∶P2＝4∶5C．R1∶R3＝3∶1D．I1∶I2＝1∶46 . 公共场所严禁吸烟。
