汽车防滑控制系统

汽车防滑控制系统1概述汽车防滑控制系统就是对制动防抱死系统和驱动防滑系统的统称。

制动防抱死系统 (Anti-lock Braking System)，简称 ABS。

驱动防滑系统(Acceleration Slip Regulation)，简称 ASR。

它也被称为驱动力控制系统(Traction Control System)，简称 TCS。

轮胎与路面的附着关系：Fμ=μGFμ——轮胎与路面间的附着力，NG ——轮胎与路面间的垂直载荷，Nμ——轮胎与路面间的附着系数。

由于轮胎与路面之间的垂直载荷和附着系数会随许多因素而变化，因此，轮胎与路面间的附着力实际上是经常变化的。

1.1车轮滑动率对附着系数的影响车轮相对于路面的滑动可分为滑移和滑转两种形式，引入车轮滑动率的概念可以表征车轮运动中滑动成分所占的比例。

（1）汽车在制动过程中，车轮可能相对于路面发生滑移，滑移成分在车轮纵向运动中所占的比例可以由负滑动率表征。

SB =(rω-v) / v ×100%（1）-100%< SB <0，车轮滑移所占成分越多， SB 越大。

（2）汽车在驱动过程中，驱动车轮可能相对于路面发生滑转，滑转成分在汽车纵向运动中所占的比例可由正滑动率表征。

SA=(rω-v) / rω×100% (2)0< SA <100%，车轮滑转比例越大， SA 越大。

通过试验发现，在硬实路面上，弹性车轮与路面间的附着系数μ和滑动率 S 存在如下图1所示的关系。

图1 附着系数与滑动率的一般性关系1.2防滑控制系统的作用与工作原理使汽车能够自动地将车轮控制在纵向和横向附着系数都很大的滑动率范围内。

制动防抱死系统在制动过程中，通常将车轮滑移率控制在10%~20%的范围内；驱动防滑系统在驱动过程中，通常将车轮滑移率控制在5%~15%的范围内。

制动防抱死系统 (ABS) 都是在制动过程中，通过调节轮缸（或制动气室）的制动压力使作用车轮的制动力矩受到控制，从而控制车轮的滑移率。

汽车防滑控制系统结构及工作原理汽车防滑控制系统（Anti-lock Braking System，简称ABS）是一种用于改善汽车制动性能和防止车轮侧滑的电子控制系统。

它通过实时监测车轮的转速差异，并根据车辆速度和车轮粘附情况，自动调节制动力分配，以保持车辆的稳定性和操控性。

下面将详细介绍ABS系统的结构和工作原理。

ABS系统主要由以下几个组成部分组成：1. 主控单元（Electronic Control Unit，简称ECU）：负责监测车轮转速、处理传感器信号，并根据算法控制制动系统。

2.传感器：用于感知车轮转速和车轮阻滞情况的变化。

3.控制执行器：控制制动液压系统，通过控制制动压力和刹车分配，来调整车轮所受制动力的大小。

ABS系统的工作原理如下：1.感知车轮转速：ABS系统通过车轮传感器感知每个车轮的转速，传感器工作原理一般为感应式或磁敏电阻式。

2.比对并判断车轮转速差异：主控单元会将各个车轮的转速进行比对，并判断是否存在车轮间的转速差异。

当差异较大时，说明可能存在阻滞或滑动现象。

3.刹车压力调节：当主控单元检测到车轮阻滞或滑动时，会迅速调节制动系统的作用力。

通过控制执行器，它可以控制制动压力的大小和变化速率。

4.防止轮胎阻滞：根据车速和车轮阻滞程度，主控单元会控制制动器施加/解除制动压力。

当主动轮制动器压力过大时，会导致轮胎滑动，此时主控单元会减小制动压力，以保持车轮的滚动。

5.稳定操控车辆：通过循环控制刹车压力，ABS系统可以保持轮胎在阻塞且滑动阶段之间的平衡，使得司机可以保持对车辆的操控，避免有机会发生打滑或侧滑的情况。

ABS系统的工作可以分为两个主要的阶段：1.启动阶段：当驾驶员踩下制动踏板时，ABS系统会进行自检，并进行传感器的校准。

如果发现故障，系统会亮起警示灯并进入故障模式。

2.工作阶段：在正常工作时，ABS系统会通过感知车轮的转速，并实时监测车轮阻滞情况。

当检测到阻滞时，系统会自动通过调节制动器的压力，进行相应的制动力分配，以保持车辆的稳定性。

汽车防滑控制系统在制动过程中防止车轮被制动抱死，避免车轮在路面上进行纯粹地滑移，提高汽车在制动过程中的方向稳定性和转向操纵能力，缩短制动距离，称为制动防抱死系统（Anti-Lock Brake System）,简称ABS。

驱动过程中防止驱动车轮发生滑转的控制系统被称为驱动防滑系统（Acceleration Slip Regulation）,简称ASR。

由于驱动防滑转系统是通过调节驱动车轮的驱动力实现驱动车轮滑转控制的，因此，也被称为驱动力控制系统（Traction Control System）,简称TCS。

汽车防滑控制系统就是对制动防抱死系统和驱动防滑转系统的统称。

制动防抱死系统是在制动过程中通过调节制动轮缸（或制动气室）的制动压力使作用于车轮的制动力矩受到控制，而将车轮的滑动率控制在较为理想的范围之内。

防滑驱动控制系统在驱动过程中通常可以通过调节发动机的输出转矩、传动系的传动比、差速器的锁紧系数等控制作用于驱动车轮的驱动力矩，以及通过调节驱动车轮制动轮缸（或制动气室）的制动压力控制作用于驱动车轮的制动力矩，实现对驱动车轮牵引力矩的控制，将驱动车轮的滑动率控制在较为理想的范围之内。

牵引力控制系统（TRC）以凌志LS400为例说明：该车辆为后轮子驱动型车。

其牵引力控制系统（TRC）是在控制发动机输出功率的同时控制汽车的驱动轮的制动系统，即采用发动机/制动器并用控制方法，控制驱动轮转速。

发动机控制即采用控制辅助节气门（或称辅助节流阀）开度方法，控制发动机输出扭矩，降低驱动轮转速。

制动器控制即利用制动器的制动压力源，分别独立制动左后及右后驱动轮。

凌志LS400汽车TRC的工作过程：当TRC切断开关处于OFF位置，即TRC系统处于工作状态时，车轮转速传感器能检测到汽车的车速和滑移率，这些信号输入ABS和TRC ECU后，即能确定汽车处于加速或制动时的滑移率，并发出控制信号到TRC制动执行器、ABS执行器和副节气门执行器，全面控制发动机输出功率和驱动轮制动力。

汽车防滑控制系统的基本原理一、引言汽车防滑控制系统（Anti-lock Braking System，简称ABS）是一种现代化的汽车安全辅助系统。

它能够通过调节车轮的制动力，使车辆在行驶过程中保持稳定，从而避免因刹车时轮胎打滑而导致的失控事故。

本文将详细介绍ABS的基本原理。

二、ABS的组成ABS主要由传感器、控制单元和执行器三个部分组成。

1. 传感器传感器是ABS系统中最重要的部件之一，它能够实时地监测车轮的转速，并将监测到的数据传输给控制单元。

目前市面上常见的传感器有两种：磁电式和霍尔式。

磁电式传感器是利用磁场变化来产生电信号，而霍尔式传感器则是利用磁场对半导体材料产生影响来产生电信号。

2. 控制单元控制单元是ABS系统中最核心的部件之一，它接收来自传感器的数据，并根据预设算法进行处理，然后向执行器发送指令。

控制单元通常由微处理器、存储芯片、输入输出接口等部件组成。

3. 执行器执行器是ABS系统中最直接的部件之一，它能够根据控制单元发送的指令，调节车轮的制动力，从而实现防滑控制。

执行器通常由液压泵、电磁阀等部件组成。

三、ABS的工作原理ABS系统的工作原理可以分为四个步骤：检测、判断、控制和恢复。

1. 检测当司机踩下刹车踏板时，传感器会立即开始监测车轮的转速。

如果某个车轮的转速低于其他车轮，则说明该车轮可能已经打滑了。

2. 判断控制单元会根据传感器传回来的数据进行判断，如果发现某个车轮已经打滑了，则会立即发送指令给执行器调节该车轮的制动力。

3. 控制执行器接收到控制单元发送的指令后，会立即开始调节该车轮的制动力。

如果发现该车轮依然在打滑，则会再次发送指令给执行器进行调节。

4. 恢复当所有车轮都恢复正常转速时，ABS系统会自动停止工作，并将所有车轮恢复到正常状态下。

这样就保证了整个刹车过程的稳定性。

四、ABS的优点ABS系统具有以下优点：1. 防止车轮打滑，提高刹车效率。

2. 保持车辆的稳定性，避免失控事故的发生。

汽车防滑的原理汽车防滑的原理是通过防滑系统来减少车辆在行驶时出现打滑现象，保证车辆在艰难路况下的行驶稳定性和安全性。

汽车防滑系统主要包括防抱死制动系统（Anti-lock Braking System，简称ABS）、牵引力控制系统（Traction Control System，简称TCS）和车身稳定系统（Electronic Stability Program，简称ESP）等。

首先，我们来了解一下防抱死制动系统（ABS），它是汽车防滑系统的核心部分。

当车辆紧急制动或在低摩擦路面上制动时，车轮容易发生抱死现象，即车轮与地面之间的摩擦力大于车轮与地面之间的附着力。

在这种情况下，车轮会失去转动能力，无法继续提供稳定的制动力，导致车辆控制失效。

而ABS系统通过感应车轮的转动速度，实时监测车轮的速度变化，并根据车轮的转动状态进行调节，避免车轮抱死现象的发生。

当车轮即将抱死时，ABS系统会通过刹车制动压力减小或者释放制动压力的方式，确保车轮始终保持适当的滚动状态，提供良好的制动效果。

其次，牵引力控制系统（TCS）和差速器的作用也十分重要。

牵引力控制系统可以通过感应车轮的转动速度来检测车辆是否出现打滑现象，一旦发现车轮打滑，系统会自动调整发动机的输出功率或通过刹车系统减小车轮的滑动，使车轮恢复正常的抓地力，提供稳定的牵引力。

而差速器则可以将发动机输出的扭矩平均分配给两个驱动车轮，避免轮胎之间转速的差异过大而导致车轮打滑。

此外，车身稳定系统（ESP）也是汽车防滑系统的重要组成部分。

它通过感应车辆的加速度、转向角度等参数，实时监测车辆的行驶状态，当车辆出现侧滑或失控的情况时，ESP系统会通过调整车轮的刹车力分配和发动机动力输出来实现车身的稳定，并避免车辆偏离预定的行驶轨迹。

综上所述，汽车防滑的原理主要通过防滑系统来保证车辆在行驶时的稳定性和安全性。

防抱死制动系统（ABS）通过刹车压力的调节，避免车轮抱死现象的发生；牵引力控制系统（TCS）通过调整车轮滑动和发动机输出功率来提供良好的牵引力；车身稳定系统（ESP）通过监测车辆状态和调节车轮的刹车力分配和发动机输出功率，来保持车辆在行驶中的稳定性。

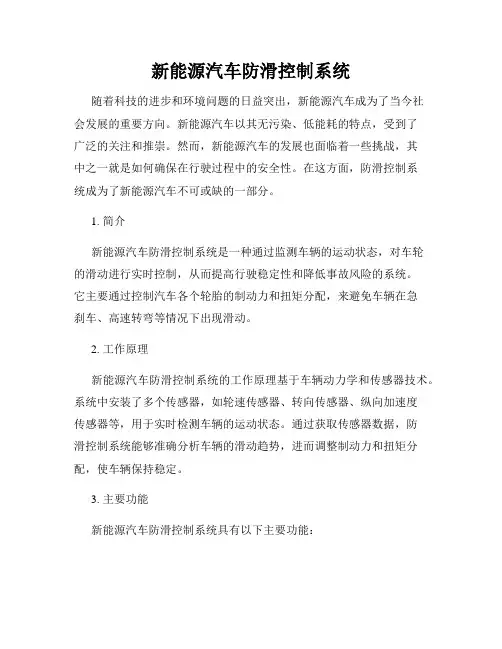

新能源汽车防滑控制系统随着科技的进步和环境问题的日益突出，新能源汽车成为了当今社会发展的重要方向。

新能源汽车以其无污染、低能耗的特点，受到了广泛的关注和推崇。

然而，新能源汽车的发展也面临着一些挑战，其中之一就是如何确保在行驶过程中的安全性。

在这方面，防滑控制系统成为了新能源汽车不可或缺的一部分。

1. 简介新能源汽车防滑控制系统是一种通过监测车辆的运动状态，对车轮的滑动进行实时控制，从而提高行驶稳定性和降低事故风险的系统。

它主要通过控制汽车各个轮胎的制动力和扭矩分配，来避免车辆在急刹车、高速转弯等情况下出现滑动。

2. 工作原理新能源汽车防滑控制系统的工作原理基于车辆动力学和传感器技术。

系统中安装了多个传感器，如轮速传感器、转向传感器、纵向加速度传感器等，用于实时检测车辆的运动状态。

通过获取传感器数据，防滑控制系统能够准确分析车辆的滑动趋势，进而调整制动力和扭矩分配，使车辆保持稳定。

3. 主要功能新能源汽车防滑控制系统具有以下主要功能：(1) 制动力分配：防滑控制系统通过调节每个车轮的制动力大小，实现车辆的稳定制动。

当某个轮胎出现滑动时，系统能够及时调整制动力分配，减少滑动程度，避免车辆失控。

(2) 扭矩分配：防滑控制系统还可以根据车辆的转弯状态，调整左右两侧车轮的扭矩分配，使车辆更好地适应转弯，避免侧滑。

(3) 稳定控制：防滑控制系统通过监测车辆的横向加速度和转向角度，实现对车辆的稳定控制。

当车辆出现侧滑或失控的迹象时，系统会自动采取措施，纠正车辆的行驶轨迹，确保行车安全。

4. 应用案例新能源汽车防滑控制系统已经在许多新能源汽车中得到应用，取得了显著的效果。

例如特斯拉Model S搭载的防滑控制系统，通过精确的控制每个车轮的扭矩分配，使得车辆在高速转弯时保持了很高的稳定性，大大减小了侧滑的可能性。

总结：新能源汽车防滑控制系统的出现，为新能源汽车行驶安全提供了重要保障。

通过制动力分配、扭矩分配和稳定控制等功能，防滑控制系统能够有效地避免车辆在紧急情况下的侧滑和失控，并提高车辆的操控性和稳定性。

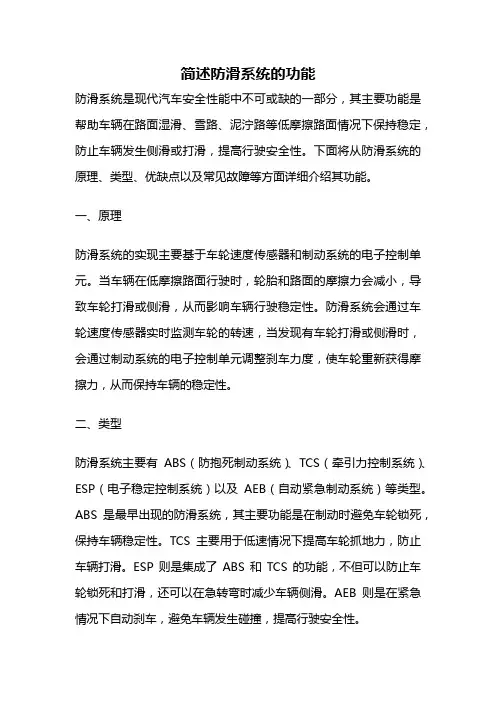

简述防滑系统的功能防滑系统是现代汽车安全性能中不可或缺的一部分，其主要功能是帮助车辆在路面湿滑、雪路、泥泞路等低摩擦路面情况下保持稳定，防止车辆发生侧滑或打滑，提高行驶安全性。

下面将从防滑系统的原理、类型、优缺点以及常见故障等方面详细介绍其功能。

一、原理防滑系统的实现主要基于车轮速度传感器和制动系统的电子控制单元。

当车辆在低摩擦路面行驶时，轮胎和路面的摩擦力会减小，导致车轮打滑或侧滑，从而影响车辆行驶稳定性。

防滑系统会通过车轮速度传感器实时监测车轮的转速，当发现有车轮打滑或侧滑时，会通过制动系统的电子控制单元调整刹车力度，使车轮重新获得摩擦力，从而保持车辆的稳定性。

二、类型防滑系统主要有ABS（防抱死制动系统）、TCS（牵引力控制系统）、ESP（电子稳定控制系统）以及AEB（自动紧急制动系统）等类型。

ABS是最早出现的防滑系统，其主要功能是在制动时避免车轮锁死，保持车辆稳定性。

TCS主要用于低速情况下提高车轮抓地力，防止车辆打滑。

ESP则是集成了ABS和TCS的功能，不但可以防止车轮锁死和打滑，还可以在急转弯时减少车辆侧滑。

AEB则是在紧急情况下自动刹车，避免车辆发生碰撞，提高行驶安全性。

三、优缺点防滑系统的主要优点是提高车辆行驶稳定性，避免车辆发生侧滑或打滑，提高行驶安全性。

此外，防滑系统还可以减少制动距离，提高制动效率，避免紧急情况下车辆发生碰撞。

然而，防滑系统也存在一些缺点，比如需要一定的电子控制单元和传感器等高端技术，导致成本较高；而且在某些情况下，防滑系统也可能会误判车辆状态，导致过度制动或者过度加速，从而影响行驶体验。

四、常见故障防滑系统的常见故障主要包括传感器失灵、电子控制单元故障、制动系统故障等。

其中，传感器失灵可能会导致防滑系统无法准确地检测车轮状态，从而影响系统的正常工作；而电子控制单元故障则可能会导致系统误判车辆状态，从而产生误刹或误加速等情况。

此外，制动系统故障也会影响防滑系统的正常工作，从而使车辆行驶不稳定。
