单相电机的调速原理
单相电机的调速原理基本上有以下几种：
1. 电压调制调速原理：通过改变供电电压的大小来调节单相电机的转速。
在给定的控制范围内，降低电压可以降低转速，增加电压可以提高转速。
这种调速原理适用于无载荷或负载较小的情况，但会导致电机起动困难和转矩降低。
2. 电容器调速原理：单相电容器调速是通过改变电机电容值的大小来调节单相电机的转速。
通过增加或减少电容器的并联来改变电机的功率因数，从而调节转速。
这种调速原理适用于电动工具等小功率的单相电机。
3. 变频器调速原理：变频器是一种能够将单相电源转换为多相电源的装置。
通过改变变频器输出的多相电源的频率与电压来调节单相电机的转速。
这种调速原理可以实现较广范围内的调速，但需要额外的变频器设备。
4. 断续工作原理：单相电机可以通过周期性切断电源与单相绕组的连接，使电机在正反两个方向上交替工作。
通过改变切断时间比例，可以调节单相电机的转速。
这种调速原理适用于负载波动较大，对转速要求不高的场合。
以上是一些常见的单相电机调速原理，不同的调速原理适用于不同的场合，可以根据实际需求选择合适的调速方式。

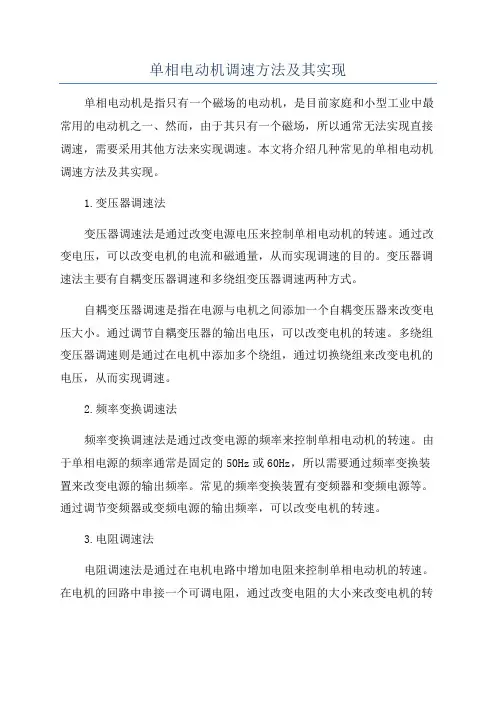

单相电动机调速方法及其实现单相电动机是指只有一个磁场的电动机，是目前家庭和小型工业中最常用的电动机之一、然而，由于其只有一个磁场，所以通常无法实现直接调速，需要采用其他方法来实现调速。
本文将介绍几种常见的单相电动机调速方法及其实现。
1.变压器调速法变压器调速法是通过改变电源电压来控制单相电动机的转速。
通过改变电压，可以改变电机的电流和磁通量，从而实现调速的目的。
变压器调速法主要有自耦变压器调速和多绕组变压器调速两种方式。
自耦变压器调速是指在电源与电机之间添加一个自耦变压器来改变电压大小。
通过调节自耦变压器的输出电压，可以改变电机的转速。
多绕组变压器调速则是通过在电机中添加多个绕组，通过切换绕组来改变电机的电压，从而实现调速。
2.频率变换调速法频率变换调速法是通过改变电源的频率来控制单相电动机的转速。
由于单相电源的频率通常是固定的50Hz或60Hz，所以需要通过频率变换装置来改变电源的输出频率。
常见的频率变换装置有变频器和变频电源等。
通过调节变频器或变频电源的输出频率，可以改变电机的转速。
3.电阻调速法电阻调速法是通过在电机电路中增加电阻来控制单相电动机的转速。
在电机的回路中串接一个可调电阻，通过改变电阻的大小来改变电机的转速。
电阻的增加会降低电源电压，减小电机的转矩和速度。
电阻调速法简单易行，但效率较低，一般不用于大功率的电机。
4.变压器短路调速法变压器短路调速法是通过在电机的输入端添加一个短路装置来控制单相电动机的转速。
短路装置类似于一个可调电阻，通过改变短路装置的电阻大小，可以改变电机的转速。
变压器短路调速法与电阻调速法相似，但其原理更加复杂。
综上所述，单相电动机的调速方法有变压器调速法、频率变换调速法、电阻调速法和变压器短路调速法等。
不同的方法适用于不同的场景和要求，选择合适的调速方法可以实现对单相电动机的有效控制和调节。
单相风扇调速原理
在单相风扇中，调速原理是通过改变电压或改变线圈绕组来控制电动机的转速。
首先，单相风扇的电动机是由一个主线圈和一个辅助线圈组成的。
主线圈通过一个分相电容器与电源相连，而辅助线圈则通过一个起动电容器和一个起动开关与电源相连。
风扇的启动过程是这样的：当开关打开时，电流通过主线圈和辅助线圈，形成一个旋转磁场，使得电动机转子开始旋转。
随着转子转速的增加，电动机的反电动势也会增加，降低主线圈中的电流。
当转子转速达到稳定状态时，辅助线圈中的电流会自动断开。
为了控制风扇的转速，我们可以使用两种方法之一：改变电压或改变线圈绕组。
首先，改变电压可以通过电压调节器或恒流源完成。
当我们增加电压时，电动机的转速也会随之增加。
反之，降低电压会导致转速减慢。
另一种方法是通过改变线圈绕组来调节转速。
通过在主线圈或辅助线圈上接入或绕组一个可变电阻，我们可以改变线圈的电阻值。
当电阻增加时，电动机的转速会减慢。
相反，减小电阻会使转速增加。
需要注意的是，调节转速时要注意电动机和电线的额定电压和电流。
超过额定值可能会损坏设备或危及安全。
此外，需要使用符合安全标准的调速设备来确保操作的安全性。
综上所述，单相风扇的调速原理在于通过改变电压或改变线圈
绕组来控制电动机的转速。
这样可以实现不同的风速和空气流量，以满足不同的需求。

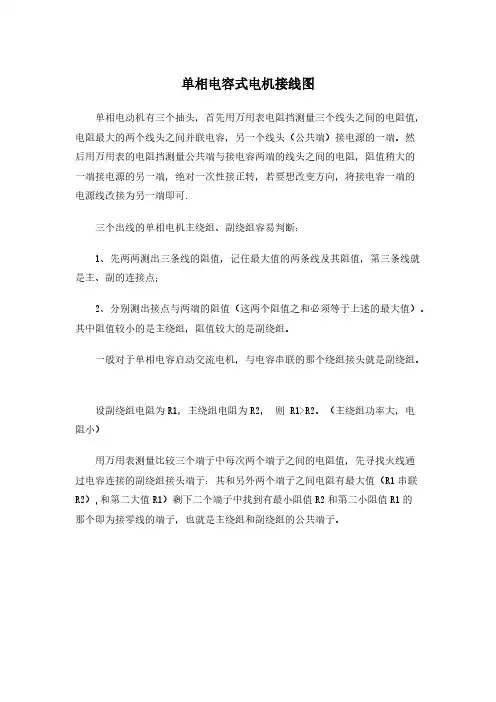

单相电容式电机接线图
单相电动机有三个抽头，首先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间并联电容，另一个线头（公共端）接电源的一端。
然
后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻，阻值稍大的
一端接电源的另一端，绝对一次性接正转，若要想改变方向，将接电容一端的
电源线改接为另一端即可.
三个出线的单相电机主绕组、副绕组容易判断：
1、先两两测出三条线的阻值，记住最大值的两条线及其阻值，第三条线就是主、副的连接点；
2、分别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）。
其中阻值较小的是主绕组，阻值较大的是副绕组。
一般对于单相电容启动交流电机，与电容串联的那个绕组接头就是副绕组。
设副绕组电阻为R1，主绕组电阻为R2，则 R1>R2。
（主绕组功率大，电
阻小）
用万用表测量比较三个端子中每次两个端子之间的电阻值，先寻找火线通
过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最大值（R1串联
R2）,和第二大值R1）剩下二个端子中找到有最小阻值R2和第二小阻值R1的
那个即为接零线的端子，也就是主绕组和副绕组的公共端子。
电容式单相电动机抽头调速法
如果将电抗器和电机结合在一起，在电动机定子铁芯上嵌入一个中间绕组（或称调速绕组），通过调速开关改变电动机气隙磁场的大小及椭圆度，可达到调速的目的。
根据中间绕组与工作绕组和启动绕组的接线不同，常用的有T 形接法和L形接法，如图所示。
L 形接法 T 形接法
抽头调速法与串电抗器调速比较，抽头法调速时用料省，耗电少，但是绕组嵌线和接线比较复杂。

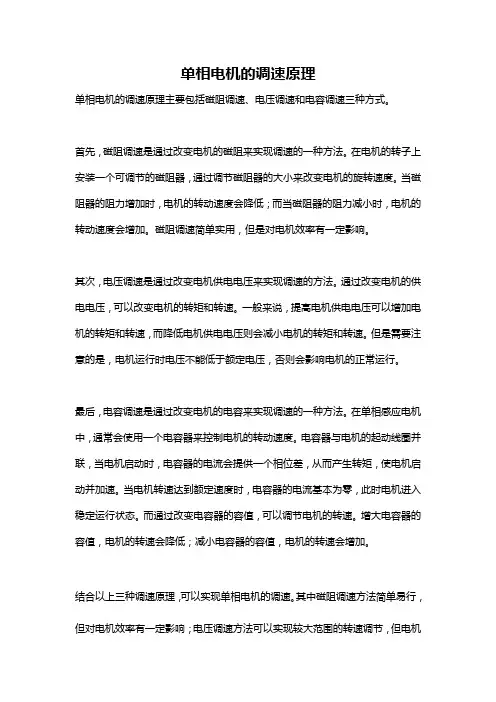

单相电机的调速原理
单相电机的调速原理主要包括磁阻调速、电压调速和电容调速三种方式。
首先，磁阻调速是通过改变电机的磁阻来实现调速的一种方法。
在电机的转子上安装一个可调节的磁阻器，通过调节磁阻器的大小来改变电机的旋转速度。
当磁阻器的阻力增加时，电机的转动速度会降低；而当磁阻器的阻力减小时，电机的转动速度会增加。
磁阻调速简单实用，但是对电机效率有一定影响。
其次，电压调速是通过改变电机供电电压来实现调速的方法。
通过改变电机的供电电压，可以改变电机的转矩和转速。
一般来说，提高电机供电电压可以增加电机的转矩和转速，而降低电机供电电压则会减小电机的转矩和转速。
但是需要注意的是，电机运行时电压不能低于额定电压，否则会影响电机的正常运行。
最后，电容调速是通过改变电机的电容来实现调速的一种方法。
在单相感应电机中，通常会使用一个电容器来控制电机的转动速度。
电容器与电机的起动线圈并联，当电机启动时，电容器的电流会提供一个相位差，从而产生转矩，使电机启动并加速。
当电机转速达到额定速度时，电容器的电流基本为零，此时电机进入稳定运行状态。
而通过改变电容器的容值，可以调节电机的转速。
增大电容器的容值，电机的转速会降低；减小电容器的容值，电机的转速会增加。
结合以上三种调速原理，可以实现单相电机的调速。
其中磁阻调速方法简单易行，但对电机效率有一定影响；电压调速方法可以实现较大范围的转速调节，但电机
供电电压不能低于额定电压；电容调速方法适用于小功率的单相电机，调速范围较小。
在实际应用中，可以根据不同的需求选择合适的调速方法。
单相异步电动机的调速方法一、前言单相异步电动机是一种常见的电动机，广泛应用于家庭和工业领域。
在实际应用中，需要对单相异步电动机进行调速，以满足不同的工作要求。
本文将介绍单相异步电动机的调速方法。
二、调速原理单相异步电动机的转速与输入电压成正比，因此通过改变输入电压来实现调速。
常见的调速方法有以下几种：1. 串联型调压器控制法该方法是通过串联型调压器来改变输入电压大小，从而实现调速。
具体操作为：将串联型调压器连接到单相异步电动机的输入端，通过改变串联型调压器的输出电压来改变单相异步电动机的输入电压大小，从而实现调速。
2. 变频器控制法该方法是通过变频器来改变输入电压频率和大小，从而实现调速。
具体操作为：将变频器连接到单相异步电动机的输入端，通过改变变频器输出信号的频率和大小来改变单相异步电动机的输入信号，从而实现调速。
3. 降压启动控制法该方法是通过降低启动时刻的输入电压来减小起始转矩，从而实现调速。
具体操作为：将降压启动器连接到单相异步电动机的输入端，通过降低启动时刻的输入电压来减小起始转矩，从而实现调速。
三、调速步骤1. 确定调速方法在进行单相异步电动机的调速之前，需要确定使用哪种调速方法。
根据不同的工作要求和实际情况，选择合适的调速方法。
2. 连接电路根据所选用的调速方法，将相应的设备连接到单相异步电动机的输入端。
3. 调整参数根据实际情况和工作要求，对所选用的设备进行参数设置和调整。
4. 测试运行在进行正式工作之前，需要进行测试运行，检查设备是否正常工作，并根据测试结果进行必要的微调。
5. 正式运行在测试运行成功后，可以开始正式运行单相异步电动机，并根据需要进行必要的监控和维护。
四、注意事项1. 在进行单相异步电动机的调速之前，需要了解其结构和工作原理，并遵循相关安全规定和操作规程。
2. 在选择调速方法时，需要考虑实际情况和工作要求，并选择合适的调速方法。
3. 在连接电路和调整参数时，需要仔细检查设备和电路连接是否正确，并根据实际情况进行必要的参数设置和调整。

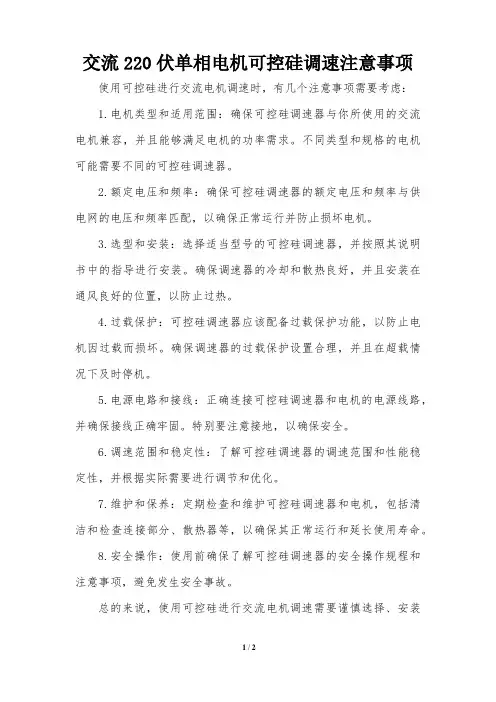

交流220伏单相电机可控硅调速注意事项使用可控硅进行交流电机调速时，有几个注意事项需要考虑：
1.电机类型和适用范围：确保可控硅调速器与你所使用的交流电机兼容，并且能够满足电机的功率需求。
不同类型和规格的电机可能需要不同的可控硅调速器。
2.额定电压和频率：确保可控硅调速器的额定电压和频率与供电网的电压和频率匹配，以确保正常运行并防止损坏电机。
3.选型和安装：选择适当型号的可控硅调速器，并按照其说明书中的指导进行安装。
确保调速器的冷却和散热良好，并且安装在通风良好的位置，以防止过热。
4.过载保护：可控硅调速器应该配备过载保护功能，以防止电机因过载而损坏。
确保调速器的过载保护设置合理，并且在超载情况下及时停机。
5.电源电路和接线：正确连接可控硅调速器和电机的电源线路，并确保接线正确牢固。
特别要注意接地，以确保安全。
6.调速范围和稳定性：了解可控硅调速器的调速范围和性能稳定性，并根据实际需要进行调节和优化。
7.维护和保养：定期检查和维护可控硅调速器和电机，包括清洁和检查连接部分、散热器等，以确保其正常运行和延长使用寿命。
8.安全操作：使用前确保了解可控硅调速器的安全操作规程和注意事项，避免发生安全事故。
总的来说，使用可控硅进行交流电机调速需要谨慎选择、安装
和操作，以确保电机正常、稳定地工作，并且能够满足实际需求。
单相电机调速器原理图单相电机调速器是一种用于控制单相电机转速的装置，它通过改变电机输入的电压、频率或者脉冲宽度来实现对电机转速的调节。
在实际的工程应用中，单相电机调速器广泛应用于家用电器、工业生产线以及自动化设备中。
本文将介绍单相电机调速器的原理图及其工作原理。
首先，我们来看一下单相电机调速器的原理图。
如图所示，单相电机调速器由输入电源、调速电路、电机驱动电路和电机组成。
输入电源通常为交流电源，通过调速电路对输入电压、频率或脉冲宽度进行调节，然后经过电机驱动电路输出给电机，从而实现对电机转速的控制。
在单相电机调速器中，调速电路起着至关重要的作用。
调速电路通常由控制器、传感器和功率电路组成。
控制器负责接收用户输入的调速指令，并根据传感器反馈的信息来调节输出电压、频率或脉冲宽度，以实现对电机转速的精确控制。
传感器则用于监测电机的转速、电流、温度等参数，并将这些信息反馈给控制器，从而实现闭环控制。
功率电路则负责将控制器输出的调速信号转换为适合电机的电压、频率或脉冲宽度信号，并将其输出给电机。
除了调速电路，电机驱动电路也是单相电机调速器中不可或缺的部分。
电机驱动电路通常由功率放大器、逆变器、电流传感器等组成，它负责将调速电路输出的电压、频率或脉冲宽度信号转换为适合电机的电流信号，并将其输出给电机。
通过电机驱动电路的控制，可以实现对电机的启动、加速、减速和停止等操作，从而满足不同工况下对电机转速的要求。
总的来说，单相电机调速器通过调节电机的输入电压、频率或脉冲宽度来实现对电机转速的控制。
其原理图包括输入电源、调速电路、电机驱动电路和电机，调速电路负责控制电机的转速，电机驱动电路负责将调速信号转换为适合电机的电流信号，并将其输出给电机。
通过这些部件的协同工作，单相电机调速器可以实现对电机转速的精确控制，从而满足不同工况下对电机转速的要求。
在实际的工程应用中，单相电机调速器的原理图可以根据具体的需求进行调整和优化，以适应不同类型、规格和工况下的电机控制需求。
单相电机调速方法
单相电机调速方法有以下几种：
1. 频率调速：通过改变供电频率来调整电机转速。
可以使用变频器或变压器来改变电源频率。
2. 电压调速：通过调整电源电压来改变电机转速。
可以使用可调变压器、自耦变压器或自动电压调整器来调节电压。
3. 电容器调速：在单相电动机的辅助线圈中串入电容器，通过改变电容值来改变电动机的转速。
4. 变极调速：通过改变电动机的极数来改变转速。
可以使用可调换极数电机或变频器来实现。
5. 滑阀调速：通过改变电机转子与固定子之间的滑阀开度来改变转速。
可以使用滑阀调速器来实现。
6. 反馈调速：通过给电机提供转速反馈信号，实时调整电机的输入电压或频率，使得电机转速稳定。
以上是常见的单相电机调速方法，具体使用哪种方法要根据电机的具体要求和应
用场景来确定。
单相交流电机调速方法
单相交流电机调速方法主要有以下几种：
1. 变压器补助调速法：通过调节变压器的输入电压来改变电机的运行速度。
增加电压可以提高电机转速，减小电压可以降低电机转速。
2. 串电阻调速法：在电机的主回路中串联一个可变电阻，通过改变电阻的大小来改变电机的转速。
3. 双值电容调速法：在电机的起动回路中并联两个电容，通过改变两个电容的接线方式和容值来改变电机的运行速度。
4. 断续供电调速法：通过周期性的断开和闭合电机的电源来改变电机的转速，提高扭矩。
5. 励磁变阻调速法：通过改变电机的励磁电阻来改变电机的转速。
增大励磁电阻可以降低电机转速，减小励磁电阻可以提高电机转速。
6. 相移调速法：在电机的供电电压中引入一个相移器，改变供电电压和电流的相位关系来改变电机的转速。
7. 频率变换调速法：通过改变电机供电频率来改变电机的转速。
增大频率可以提高电机转速，减小频率可以降低电机转速。
单相电动机常用的调速方法
单相电动机常用的调速方法包括：
1. 频率变换调速：通过改变供电电源的频率来调节电动机的转速。
通过调整变频器的输出频率，可以实现电动机的无级调速。
2. 转子阻抗调速：通过改变转子电阻来改变电动机的转速。
通过调节转子上的外接电阻，可以改变电动机的转矩特性，从而实现调速目的。
3. 绕极电阻调速：通过改变绕极电阻来改变电动机的转速。
通过增加或减小绕极电阻，可以改变电动机的转矩特性，从而实现调速目的。
4. 双值电容调速：通过改变电动机的运行电容来改变电动机的转速。
通过在启动或运行时增加或减小电容器的容量，可以改变电动机的转速。
5. 动基波调速：通过改变电动机的供电电压进行调速。
通过调节电动机的供电电压，可以改变电动机的转矩特性，从而实现调速目的。
6. 反电势调速：通过改变电动机的电势或反馈电路来调节电动机的转速。
通过采集电动机绕组的反电势信号并进行反馈控制，可以实现电动机的调速控制。
单相异步电动机的几种调速方法
异步电动机虽非转速固定不变，但基本上取决于旋转磁场的固定转速，而这又由电源频率及绕组极对数决定的。
改变频率的设备复杂昂贵，多在三相电动机中应用。
日常工作中单相异步电机较常用的有绕组变极调速、串联电抗器调速、绕组抽头调速和电子调速等几种调速方法。
一、绕组变极调速
在单相洗衣机电动机中，因洗涤和脱水状态需要很大的转速差，所以很适宜于变极调速。
二、单相异步机的串联电抗器调速
串联电抗器调速，实质是降压调速，电源电压本身没有变化，但一相绕组中串入了电抗器线圈使总匝数提高后，气隙中磁通量则要减少，拖动转距一瞬间也会变小，转子转速就要下降，以补充转子电流的不足，这就是降压引起了降速。
台扇、吊扇用电动机，常用这种电抗器方法来调速。
电容式电动机通过电抗器调速的接线图如图～～所示。
图中～的电抗器作用仅是降压：图～～中的除降压外还用作指示灯电源。
电抗器本身两部分线圈～～～（称作电珠线圈）和～～～（称作调速线圈）应该反极性串联，以减少铁心中磁动势的波动。
电抗器需与风扇配套使用，…….
三、单相电动机自耦变压器调速
自耦变压器调速原理与电抗器调速原理基本相同，它比电抗器所耗用的材料较多，但启动性能有较大的改善。
它的接线有三种方式，如图～所示。
图1）的特点是只改变主绕组工作电压；2）是主绕组回路的工作电压在不同转速时变化较大；3）接法可使主、副绕组回路电压始终相同。
四、电容器调速
电容器调速是将不同容量的电容器与电动机串联，使回路感抗与容抗的差值变化，使工作电流改变达到调速的目的。
电扇电容器调速接线图如～所示。
四、单相异步电动机的抽头调速
降压调诉措施中，对电容电动机来说，最常用的方法是绕组抽头调诉，因为它最简单、经济，尽管绕线、嵌线、接线复杂，与调速开关的连线也较多。
所谓抽头调速。
实际上是除主副绕组外，增加了一个调速绕组，它本身也分成好几档，以不同档次来改变主副相绕组的相对联结位置的不同，可归纳为六个类型： L Ⅰ、L Ⅱ、L Ⅲ、L Ⅳ、T Ⅰ、T Ⅱ方式。
如图～所示。
ⅢⅠ。
