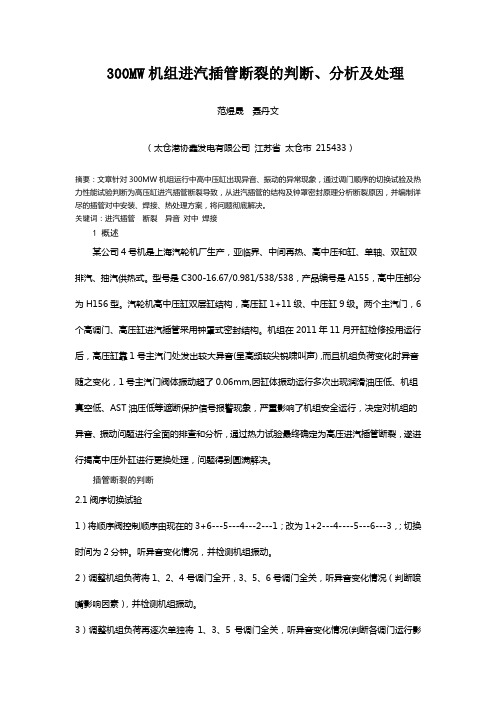

300MW机组进汽插管断裂的判断、分析及处理范煜晟聂丹文（太仓港协鑫发电有限公司江苏省太仓市 215433）摘要：文章针对300MW机组运行中高中压缸出现异音、振动的异常现象，通过调门顺序的切换试验及热力性能试验判断为高压缸进汽插管断裂导致，从进汽插管的结构及钟罩密封原理分析断裂原因，并编制详尽的插管对中安装、焊接、热处理方案，将问题彻底解决。
关键词：进汽插管断裂异音对中焊接1 概述某公司4号机是上海汽轮机厂生产，亚临界、中间再热、高中压和缸、单轴、双缸双排汽、抽汽供热式。
型号是C300-16.67/0.981/538/538，产品编号是A155，高中压部分为H156型。
汽轮机高中压缸双层缸结构，高压缸1+11级、中压缸9级。
两个主汽门，6个高调门、高压缸进汽插管采用钟罩式密封结构。
机组在2011年11月开缸检修投用运行后，高压缸靠1号主汽门处发出较大异音(呈高频较尖锐啸叫声) ,而且机组负荷变化时异音随之变化，1号主汽门阀体振动超了0.06mm,因缸体振动运行多次出现润滑油压低、机组真空低、AST油压低等遮断保护信号报警现象，严重影响了机组安全运行，决定对机组的异音、振动问题进行全面的排查和分析，通过热力试验最终确定为高压进汽插管断裂，遂进行揭高中压外缸进行更换处理，问题得到圆满解决。
插管断裂的判断2.1阀序切换试验1）将顺序阀控制顺序由现在的3+6---5---4---2---1；改为1+2---4----5---6---3，；切换时间为2分钟。
听异音变化情况，并检测机组振动。
2）调整机组负荷将1、2、4号调门全开，3、5、6号调门全关，听异音变化情况（判断喷嘴影响因素），并检测机组振动。
3）调整机组负荷再逐次单独将1、3、5号调门全关，听异音变化情况(判断各调门运行影响因素)，并检测机组振动。
4）调整负荷在75%以下，单侧全关1、3、5调门，听异音变化情况(判断1号主汽门运行影响因素)，并检测机组振动。
