阳离子交换器安装使用说明书一、用途无顶压逆流再生阳离子交换器是针对有顶压交换器的缺点，（顶压系统复杂、再生操作麻烦）而产生的一种新型逆流再生工艺，它是不需要外接气源或水源施以顶压而进行逆流再生的方法。
它不但具有逆流再生的优点（再生剂比耗低、出水质量好、工作交换容量大）而且与有顶压逆流再生方式相比减少了辅助设备，简化了操作、降低了消耗（水或压缩空气），所以是目前较受欢迎的水处理设备。
二、工作原理当含盐的水进入装有H型的阳离子交换树脂的阳离子交换器，使水中含有的各种阳离子和离子交换树脂发生如下反应：Fe3++HR→FeR3+H+Ca2++HR→CaR2+H+Mg2++HR→MgR2+H+Na++HR→NaR+H+上述交换反应结果是水中各种阳离子（Fe3+、Ca2+、Mg2+、Na+等）被吸附在离子交换树脂上，而离子交换树脂上的H+则到了水中，水中的阳离子几乎只含有H+，它和水中各种阳离子发生作用生成各种酸类（如H2SO4、H2CO3、HCl、H2SiO3等）。
三、主要技术数据设备规格（直径）：φ3200mm额定出力：170m3/h工作压力：≤0.60MPa工作温度：5～50℃四、结构简述（一）再生装置阳离子交换器再生液酸由下部排水多孔板的排水帽进入，再生液通过速度仍用5m/h计算，虽取消了上部顶压设施，由于采用了无压法，仍可保持树脂不乱层。
（二）中间排水装置中排装置设置在阳树脂和压脂层300mm分界面上，用于排泄再生时废酸液和冲洗液，型式为母支管式。
（三）排水装置采用在多孔板上装置排水水帽的形式，出水均匀性好。
多孔板由一块钢板焊接在筒体内壁衬胶而成。
（四）进水、出水管管径按管道内工质流速1.5m/s。
（五）树脂的反洗膨胀率阳离子交换树脂的膨胀率按60%计算。
在交换器下部排水帽处，树脂面及最大反洗膨胀高度处各设置一个有机玻璃的窥视镜，用于观察体内工况。
（六）树脂的输送树脂的输入和卸出均考虑采用水力输送，筒体上不设树脂输入口，筒体下部多孔板处设树脂卸出口。
GN型无顶压逆流再生钠离子交换器使用维护说明书（设备安装使用前，请详细阅读本使用说明书）湖南鸿昌热能设备有限公司离子交换器用途锅炉用水及各类换热器补充水的软化、以及空调系统循环冷却水的软化处理、高硬度饮用水的软化、生活热水原水的软化、生活直饮水装置的预处理等。
无顶压逆流再生钠离子交换器概述无顶压逆流再生钠离子交换器将原来固定床顺流再生工艺改为逆流再生，按无顶压再生进行设计，省略了气顶的气源。
经钠离子交换器处理后水中总硬度降低至≦0.03mmol/L以下，在处理生水总硬度较高的水，或要求出水硬度较低时，可采用二级串联软化的方法。
无顶压逆流再生钠离子交换器工作原理在钠离子交换器内装有一定高度的钠离子交换树脂作为交换剂,生水自上而下地通过交换剂层，交换剂上的钠离子置换了生水中的钙、镁离子、使水得到了软化。
Ca2++2NaR → CaR+2Na+ Mg2++2NaR → MgR+2Na+交换剂上的钠离子逐渐被钙、镁离子所取代，当使用一段时间以后置换能力逐渐降低，就会泄漏出钙、镁离子,在出水的硬度达到所规定的数值时，即停止运行,进行再生。
再生时将5～8% 的盐水由下向上地通过交换剂层。
盐液中的钠离子又置换出交换剂上的钙、镁离子，使交换剂得到再生，恢复其交换能力。
反应如下：CaR+2Na+→ Ca2++2NaR MgR+2Na+→ Mg2++2NaR无顶压逆流再生钠离子交换器结构简述1. 上部进水装置：在设备的上部设有进水装置，能使水均匀的分布在交换剂层上。
2. 中间布水装置：中排装置设置在离子交换树脂层和压脂层的分界面上，用于排泄再生盐废液和进小反洗水，型式为：支管母管式，管上开小孔布液，管外包40目60目尼龙网各一层，材质均为SS304L不锈钢。
3. 下部出水装置：交换器内的配水和集水装置，保证整个树脂层水流均匀，采用S304L不锈钢多孔管进行加强，水帽材质为ABS，缝隙宽度为0.25mm。
砂垫层配比按要求装填,另外在交换器最大反洗膨胀高度处各设视镜一个,用以观察体内工况,考虑到树脂的水力装卸，筒体上部设树脂输入口，在筒体下部近多孔板处设树脂卸出口。

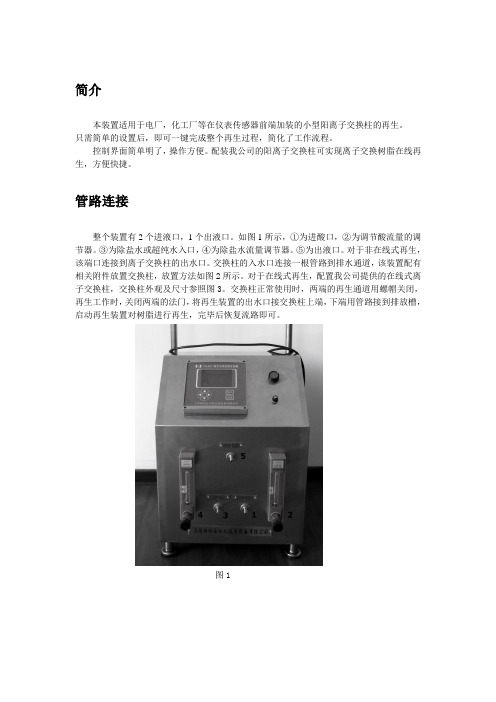

简介本装置适用于电厂，化工厂等在仪表传感器前端加装的小型阳离子交换柱的再生。
只需简单的设置后，即可一键完成整个再生过程，简化了工作流程。
控制界面简单明了，操作方便。
配装我公司的阳离子交换柱可实现离子交换树脂在线再生，方便快捷。
管路连接整个装置有2个进液口，1个出液口。
如图1所示，①为进酸口，②为调节酸流量的调节器。
③为除盐水或超纯水入口，④为除盐水流量调节器。
⑤为出液口。
对于非在线式再生，该端口连接到离子交换柱的出水口。
交换柱的入水口连接一根管路到排水通道，该装置配有相关附件放置交换柱，放置方法如图2所示。
对于在线式再生，配置我公司提供的在线式离子交换柱，交换柱外观及尺寸参照图3。
交换柱正常使用时，两端的再生通道用螺帽关闭，再生工作时，关闭两端的法门，将再生装置的出水口接交换柱上端，下端用管路接到排放槽，启动再生装置对树脂进行再生，完毕后恢复流路即可。
图1图2操作及设置接通电源，按下面板右侧的电源按钮，液晶屏显示“按设置键开始工作，按退出键设置时间”。
按退出键进入到时间设置窗口。
窗口显示如下水洗时间：xx酸洗时间：xx浸泡时间：xx冲洗时间：xx应根据交换柱容量设置水洗和酸洗时间。
建议设置时间为，水洗设置10分钟/升，酸洗设置为15分钟/升（流量为18L/h），浸泡设置为30分钟，冲洗设置15分钟/升。
按上下键加减数值，左右键移动设置数位。
设置完一个参数后，按‘设置’键，光标转移到下一个参数。
所有参数设置好后，按‘退出’键，参数保存并退出到上电后的初始状态。
所有设置数值的单位为分钟，设置范围0~99分钟。
如果不小心按了‘退出’键，进入到设置界面，再次按‘退出’键可回到上电初始状态。
在外部管路接口接入酸和水，出口连接到交换柱的情况下，按‘设置’键，控制器根据设定的值对树脂进行再生，中间每个过程进度在界面上以进度条格式显示，在屏幕的右下方显示了流程剩余的总时间。
如果中间需要暂停，按‘设置’键，系统处于暂停状态，再次按下‘设置’键，过程继续进行，直到整个流程完成后返回到上电状态。

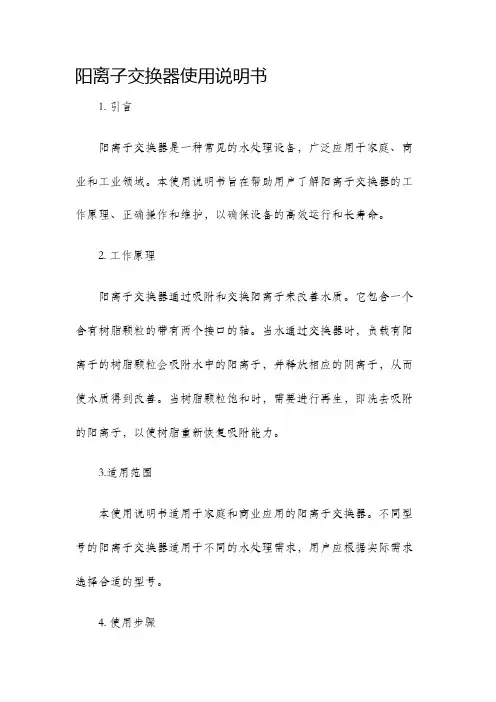

阳离子交换器使用说明书1. 引言阳离子交换器是一种常见的水处理设备，广泛应用于家庭、商业和工业领域。
本使用说明书旨在帮助用户了解阳离子交换器的工作原理、正确操作和维护，以确保设备的高效运行和长寿命。
2. 工作原理阳离子交换器通过吸附和交换阳离子来改善水质。
它包含一个含有树脂颗粒的带有两个接口的轴。
当水通过交换器时，负载有阳离子的树脂颗粒会吸附水中的阳离子，并释放相应的阴离子，从而使水质得到改善。
当树脂颗粒饱和时，需要进行再生，即洗去吸附的阳离子，以使树脂重新恢复吸附能力。
3.适用范围本使用说明书适用于家庭和商业应用的阳离子交换器。
不同型号的阳离子交换器适用于不同的水处理需求，用户应根据实际需求选择合适的型号。
4. 使用步骤4.1 准备：确保阳离子交换器正确安装并连接到供水系统。
确保水源干净并符合交换器的要求。
4.2 启动：打开供水阀门，运行水流至少5分钟，以冲洗交换器和管路，然后关闭排水阀门。
4.3 调节：根据实际需求，调节阳离子交换器的水流速度和流量。
4.4 监控：定期检查和监测交换器的运行情况，如压力、流量和水质等。
根据实际情况及时调整设备参数。
4.5 更换：当交换器的树脂颗粒饱和时，需要进行更换或再生。
根据设备型号和使用情况，按照说明书进行相应的操作。
5. 维护和清洁5.1 定期清洗：定期检查交换器并清洗其表面，以防止污垢或沉积物的堆积。
5.2 保养：定期更换交换器中的树脂颗粒，根据说明书进行更换或再生操作。
5.3 废弃物处理：废弃的树脂颗粒应根据当地废物处理规定进行处理。
5.4 检修和维修：如果交换器出现故障或需要进行维修，请联系专业的技术人员进行处理，不要自行拆卸或维修。
6. 注意事项6.1 使用过程中，请确保交换器正常运行，若出现异常情况应及时停机检修。
6.2 请勿使用损坏的或过期的树脂颗粒，以免影响水质和设备的寿命。
6.3 使用时请注意水质和温度，避免交换器遭受过度压力或温度的影响。

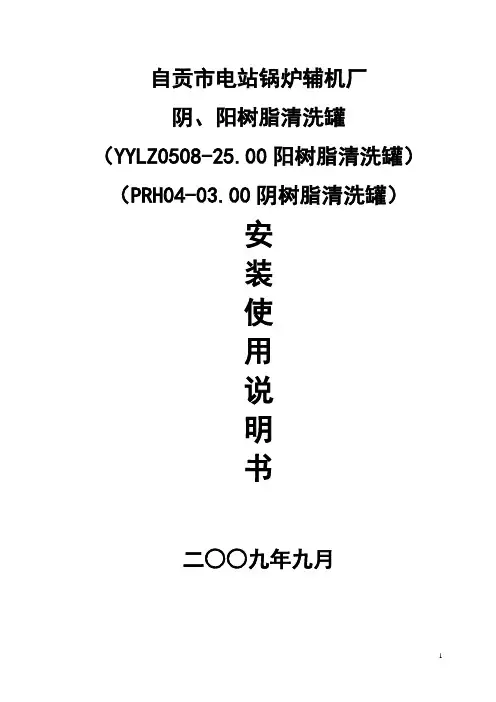

自贡市电站锅炉辅机厂阴、阳树脂清洗罐（YYLZ0508-25.00阳树脂清洗罐）（PRH04-03.00阴树脂清洗罐）安装使用说明书二○○九年九月阴、阳树脂清洗罐安装使用说明【设备概述】阴、阳树脂清洗罐是分别填装阴树脂和阳树脂的交换器。
阳树脂清洗罐用于去除正电荷离子(阳离子)，阴树脂清洗罐用于去除负电荷离子(阴离子)。
阳离子交换树脂是将H+离子置换成阳离子，诸如钙、镁和钠离子；阴离子交换树脂是将OH-离子置换成阴离子，诸如氯离子、硫酸根离子和重碳酸根离子，置换的H+和OH-合成形成水，去除水中的离子。
树脂的交换能力是有限的，在其交换能力耗尽之后必须进行再生。
阳树脂的再生是利用酸进行处理，一般用盐酸再生，即用H+离子进行填充。
阴树脂的再生一般使用氢氧化钠，即用OH-离子填充。
再生可以用再生过的交换柱去离子设备在柱外进行，也可以通过安装可再生的去离子设备和再生设备以及化学药剂的方法在柱内进行。
本产品是目前离子交换器中先进而实用的产品，将原来固定床顺流再生工艺改为逆流再生，并按无顶压再生进行设计，不但节约了损耗，而且省略了气顶的气源。
将阴、阳离子交换器串联一级复合床使用，则出水水质可达到SiO2<0.1毫克/升，导电度≤10us/cm，此类出水广泛用于工业锅炉、电子、医药、造纸、化工和石油等工业部门。
【结构简述】1. 进水装置在设备的上部设有穹形进水装置，能使水均匀的分布在交换剂层上。
2. 中排装置中排装置设置在阳离子交换树脂层和压脂层的分界面上，用于排泄再生碱废液和进小反洗水，型式为：支管母管式，管上开小孔布液，管外缠绕滤网。
3. 排水装置型式：钢衬胶多孔板和石英砂垫层。
另外,在交换器下部垫层与树脂接触面处设一个视镜、树脂界面上100mm处设一个视镜及最大反洗膨胀高度处设两个视镜,用以观察体内工况。
窥视孔旁预留照明用灯的支脚。
上部人孔处配有检修平台及直爬梯，并按有关规定设置栏杆和护笼。
考虑到树脂的水力装卸，筒体上部设树脂输入口，在筒体下部近树脂底部处设树脂卸出口。
逆流再生阴阳离子交换器说明书-CAL-FENGHAI.-(YICAI)-Company One1逆流再生（阴/阳）离子交换器使用说明书南京南自科林系统工程有限公司地址：南京浦口高新区星火路8号一、工艺原理：逆流再生离子交换器（分阳床、阴床、钠床亦称软化器）为无顶压逆流再生固定床，用于软化水、除盐水的制备；在制水工艺上采用逆流制水。
当离子交换器出水再生工艺采用无顶压逆流再生，具有操作简单、外部管系简单、不需要任何顶压设施，投资省的优点。
再生时，稀释好的再生剂由下向上逆向流经树脂层，将从下到上依再生不同层态的树脂，这种方式可以使树脂层获得较好的再生效果，再生剂可以得到较高的利用率，其次，具有废液排放量少,自用水率低等优点。
二、技术参数：1.进水浊度： < 1-2 NTU2.出水水质强酸阳床：钠泄漏不大于100ug/l，一般在20-30ug/l强碱阴床：SiO2泄漏不大于100ug/l，一般在20-50ug/l,出水电导率< 2us/cm。
3.工作压力: <4.工作温度: 5-45℃5.运行流速: 20-30m/h6.水反洗强度: 阳树脂10-15m/h 阴树脂8-10m/h7.再生流速: 5m/h8.再生液浓度: 1-3%9.设备直径： DN125010.填料高度: 阳床1300mm（压脂层200mm）11.阴床2500mm（压脂层200mm）三、结构形式：设备本体是带上下椭圆封头的圆柱形钢结构，内壁衬耐酸耐碱硬橡胶防腐；进水装置为母支管T形绕丝式，中间排水装置为母支管T形绕丝式。
下部为多孔板+水帽集水装置。
设备的本体外部装配有各种控制阀门并留有各种仪表接口，便于用户现场装接或实现水站正常运行。
四. 设备的安装1）安装前检查土建基础是否按设计要求施工。
2）设备按设计图纸进行就位，调整支腿垫铁并检查进出口法兰的水平度和垂直度。
3）将设备和基础预埋铁板焊接固定，固定后再次校验进出口法兰的水平度和垂直度。

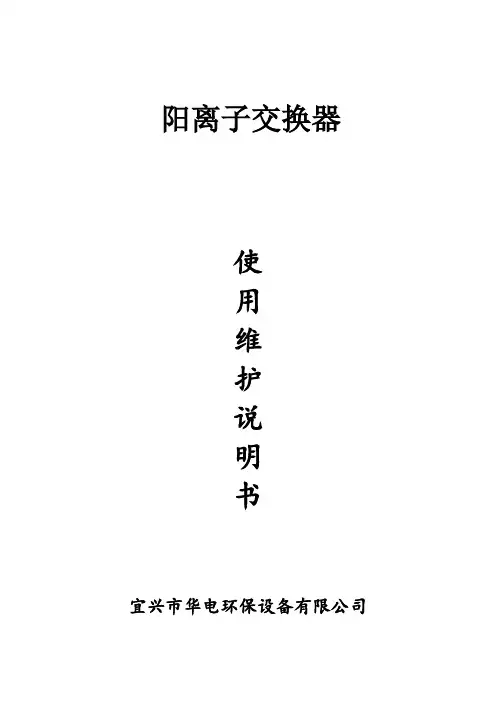

阳离子交换器使用维护说明书宜兴市华电环保设备有限公司目录1.设备名称及型号2.用途及适用范围3.技术参数、结构形式及工作原理3.1总体3.2主要部件13.3主要部件24.设备的安装和调试5.操作和使用6.维护保养与故障排除6.1设备的维护和保养6.1.1 日常维护和保养6.1.2 定期维护和保养7.2设备常见故障及处理办法7.2.1 机械元、部件常见故障8.附表附表1 专用工具明细表附表2主要部件明细表附表3备件、易损件明细表1.设备名称及型号设备名称：阳离子交换器规格型号：φ2224×6500mm2.用途及适用范围本产品是目前离子交换器中先进而实用的产品，将原来固定床顺流再生工艺改为逆流再生，并按无顶压再生进行设计，不但节约了损耗，而且省略了气顶的气源。
将阳离子交换器串联一级复合床使用，则出水水质可达到0.1毫克/升，导电度≤10us/cm，此类出水广泛用于工业锅炉、电子、医药、造纸、化工和石油等工业部门。
在处理生水总硬度较高的水，或要求出水硬度较低时，也可采用二级串联软化的方法。
阳阴一级复床出水水质可达到0.1毫克/升，导电度≤5us/cm。
3.技术参数、3.1总体技术规范表：技术要求：A、阳离子交换器为钢制焊接的柱形容器，本体材质为碳钢(Q235-B)，所用主焊缝为埋弧自动焊焊接，封头壁厚≥14mm，筒体壁厚≥12mm，本体内部衬胶二层(衬胶厚度 5mm)，设备本体管系为钢衬塑(衬塑厚度 3mm)。
(排空气空气管道为不锈钢SS304)。
B、设备上部留有100％的反洗空间。
C、设备顶部进水装置型式为母支管式(316L)，以保证布水均匀，应有防树脂冲跑的滤网。
中排装置为母支管式(支管为滤元,缝隙为 0.25mm)，母管和支管材质为不锈钢(316L)。
底部出水装置为多孔板水帽型，多孔板的板材为钢衬胶，水帽材质为不锈钢(316L), 缝隙为 0.25mm，出水挡板为钢衬胶。
D、设备本体上设人孔，以便于设备及设备附件的安装检修。

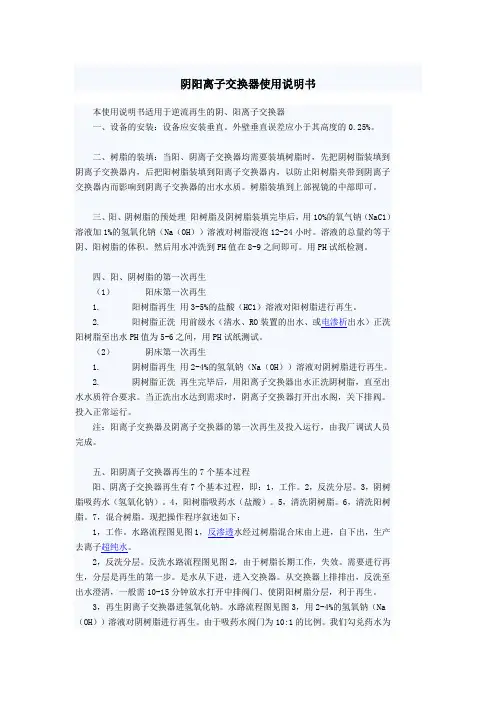

阴阳离子交换器使用说明书本使用说明书适用于逆流再生的阴、阳离子交换器一、设备的安装：设备应安装垂直。
外壁垂直误差应小于其高度的0.25%。
二、树脂的装填：当阳、阴离子交换器均需要装填树脂时，先把阴树脂装填到阴离子交换器内，后把阳树脂装填到阳离子交换器内，以防止阳树脂夹带到阴离子交换器内而影响到阴离子交换器的出水水质。
树脂装填到上部视镜的中部即可。
三、阳、阴树脂的预处理阳树脂及阴树脂装填完毕后，用10%的氧气钠（NaC1）溶液加1%的氢氧化钠（Na（OH））溶液对树脂浸泡12-24小时。
溶液的总量约等于阴、阳树脂的体积。
然后用水冲洗到PH值在8-9之间即可。
用PH试纸检测。
四、阳、阴树脂的第一次再生（1）阳床第一次再生1. 阳树脂再生用3-5%的盐酸（HC1）溶液对阳树脂进行再生。
2. 阳树脂正洗用前级水（清水、RO装置的出水、或电渗析出水）正洗阳树脂至出水PH值为5-6之间，用PH试纸测试。
（2）阴床第一次再生1. 阴树脂再生用2-4%的氢氧钠（Na（OH））溶液对阴树脂进行再生。
2. 阴树脂正洗再生完毕后，用阳离子交换器出水正洗阴树脂，直至出水水质符合要求。
当正洗出水达到需求时，阴离子交换器打开出水阁，关下排阀。
投入正常运行。
注：阳离子交换器及阴离子交换器的第一次再生及投入运行，由我厂调试人员完成。
五、阳阴离子交换器再生的7个基本过程阳、阴离子交换器再生有7个基本过程，即：1，工作。
2，反洗分层。
3，阴树脂吸药水（氢氧化钠）。
4，阳树脂吸药水（盐酸）。
5，清洗阴树脂。
6，清洗阳树脂。
7，混合树脂。
现把操作程序叙述如下：1，工作。
水路流程图见图1，反渗透水经过树脂混合床由上进，自下出，生产去离子超纯水。
2，反洗分层。
反洗水路流程图见图2，由于树脂长期工作，失效。
需要进行再生，分层是再生的第一步。
是水从下进，进入交换器。
从交换器上排排出，反洗至出水澄清，一般需10-15分钟放水打开中排阀门、使阴阳树脂分层，利于再生。
逆流再生阴阳离子交换器说明书
————————————————————————————————作者：————————————————————————————————日期：
ﻩ
逆流再生(阴／阳）离子交换器
使
用
说
明
书
南京南自科林系统工程有限公司地址：南京浦口高新区星火路8号
一、工艺原理:
逆流再生离子交换器（分阳床、阴床、钠床亦称软化器）为无顶压逆流再生固定床,用于软化水、除盐水的制备;在制水工艺上采用逆流制水。
当离子交换器出水再生工艺采用无顶压逆流再生,具有操作简单、外部管系简单、不需要任何顶压设施,投资省的优点。
再生时，稀释好的再生剂由下向上逆向流经树脂层,将从下到上依再生不同层态的树脂，这种方式可以使树脂层获得较好的再生效果,再生剂可以得到较高的利用率，其次,具有废液排放量少，自用水率低等优点。
二、技术参数:
1.进水浊度: < 1-2 ＮTU
2.出水水质
强酸阳床：钠泄漏不大于１00ｕg/l，一般在2０－３0ug／ｌ
强碱阴床:ＳiO2泄漏不大于1００ｕｇ/ｌ，一般在20－50ｕg/ｌ,出水电导率< ２ｕｓ/ｃm。
3.工作压力: < 0．6MPa
4.工作温度: 5－45℃
5.运行流速: 20－30ｍ/h
6.水反洗强度：阳树脂１0-15m/h阴树脂８-1０m/h
7.再生流速: 5m／h
8.再生液浓度: 1-3%
9.设备直径：DＮ1250
10.填料高度: 阳床１300mm(压脂层２00mm）
11.阴床25０0ｍm(压脂层20０mm）
三、结构形式：
设备本体是带上下椭圆封头的圆柱形钢结构，内壁衬耐酸耐碱硬橡胶防腐；
进水装置为母支管T形绕丝式,中间排水装置为母支管T形绕丝式。
下部为多孔板＋水帽集水装置。
设备的本体外部装配有各种控制阀门并留有各种仪表接口，便于用户现场装接或实现水站正常运行。
四. 设备的安装
1）安装前检查土建基础是否按设计要求施工。
2）设备按设计图纸进行就位,调整支腿垫铁并检查进出口法兰的水平度和垂直度。
3）将设备和基础预埋铁板焊接固定，固定后再次校验进出口法兰的水平度和垂直度。
4）将设备本体配管按设计图纸进行组装,每段管道组装前应用干净抹布对内壁进行清洁工作,组装后应保持配管轴线横平竖直，阀门朝向合理(手动
阀手柄朝前,气动阀启动头朝上）。
5）检查本体阀门开关灵活，有不灵活的情况及时整改。
6）设备本体配管完成后应对阀组进行必要的支撑工作等。
7）安装设备上配带的进出水压力表、取样阀等。
五、初次开车
1). 冲洗
考虑到设备和管道连接时的电焊残渣、管道初次投用时的表面污物，设备初次投入运行时应进行冲洗。
A、打开设备的人孔法兰将设备内的零件重新紧固，并确认罐内部件（如水帽等）不缺少；封闭人孔法兰。
B、打开设备的下排阀，确认设备的出水阀关闭。
C、打开设备进水阀、排气阀，开启前系统，至设备排气口出水后关闭排气阀，冲洗设备至出水清晰为冲洗终点。
2）. 装填树脂
打开人孔,按所设计的树脂高度，依次装入,填完后抹平，以中排装置支管以
上200mｍ为基准线（已包括压脂层的高度)。
没有中排装置的应在交换器装填前划线确认。
树脂装填完毕后封闭人孔。
３). 按新树脂处理方法进行再生处理。
4）. 设备正常运行后应检测进出水压差不大于0.5bａｒ，检验进出水的流量显示。
六、操作说明：
本说明叙述的为该设备的常规操作,其在水站系统工作中的操作程序请以“运行说明”为准（阳、阴床串联运行则同时再生）。
１正洗
打开进水阀、排气阀，水流从上而下，当水充满设备时打开下排阀，关闭排气阀,进入正洗阶段,滤速控制在2０～3０m/h,当出水水质达到要求后,打开出水阀,关闭下排阀,进入制水正况。
2 制水
制水流速控制在20～30ｍ/h,直至出水达不到指标或达到规定产水量，运行周期结束。
3 再生
a. 小反洗
打开小反洗进水阀,上排阀,控制小正洗流速在10m/h,以洗去运行时积聚在压脂层和中间排液装置上的污物，小正洗时间为5分钟。
b. 排水
打开中排阀、排气阀，将容器内积水排至压脂层面处,并使压脂层处于干的状态。
ｃ. 再生剂注入
打开再生系统稀释水阀、浓再生液阀,打开离子交换器进再生液阀、中排阀,再生流速控制在5ｍ／h左右，以树脂层不扰动为控制标准（阴床再生水的工作温度应加热至40－４5℃,可取得较好的再生效果)。
d. 置换清洗
关闭再生系统浓再生液阀,流速同进再生液流速;阳床置换清洗终点,
排水酸度达到要求;阴床置换清洗终点,排水碱度达到要求。
e. 正洗
打开下排阀、进水阀,以2０－30m/h的流速正洗至排放水达到规定的水质指标，。
4 大反洗
离子交换器的运行操作除上述说明外，还有一项大反洗工序。
一般在需要彻底清除树脂层内污垢、破碎树脂及杂质时进行,实际运行中可间隔几个或十几个周期进行一次。
大反洗工序在再生之前,操作如下:打开反洗阀、上排阀,松动树脂层,将被树脂截留的机械杂质和破碎树脂，随反洗水流带走。
时间10-１5分钟或以排水清晰透明为终点,反洗流速为10m／h左右，以树脂反洗展开率50％-80%，且正常粒径树脂不被水带走来控制。
再生及再生后的工序，除需增大再生剂用量（一般为平时再生剂量的2倍）外,其他工况操作均同前述。
设备长时间停运后开车,应从再生工序开始。
六、注意事项:
１、严禁在液面低于树脂层面状态下反洗树脂,以免干树脂推压挤坏中排装置或再生液分布装置。
2、在水处理系统中,若有脱二氧化碳塔，则在阳床正洗结束开启出水阀的同时,必须开启风机。
3、离子交换器反洗时，反洗阀须慢慢开启，以免水流太大带走树脂。
4、严禁在设备本体或阀组的钢衬胶管道表面进行电焊、气割作业。
5、如果设备发至现场后,用户不立即使用时,应将设备运入室内放置,一
般室内温度应在5-4０℃之间,严禁露天存放。
逆流再生离子交换器运行控制程序表
运行步骤阀门状况表备注
状态序号步序进水阀出水阀上排阀中排阀下排阀
小反洗
进水阀进再生
液阀
排气阀
喷射器再
生液阀
计量箱
出液阀
自用除
盐水泵
运行1正洗√√
５-1０
min
2制水√√按实际
再生１小反洗√√√５min
2排水√√按实际3进再生液√√√√√
４０-6０
mｉｎ
4置换√√√√
3－４０
min
5正洗√√
10－30
ｍiｎ
停机备用
反洗大反洗√√√不常用
注：1、“√”表示打开
2、时间等参数以调试数据为准，反洗的间隔与进水水质、制水量等有关系，一般1０-20个周期进行一次。
反洗后，再生剂
量加大１．0倍，再生时间增加一倍。
附：
新树脂的预处理：
新树脂中含有过剩的原料及其所带的杂质、反映不完全的产物等,当树脂与水、酸、碱溶液接触时,上述这些杂质(如磺酸．胺类等)会进
入溶液,从而沾污出水水质及影响树脂的工艺性能。
因此, 新树脂在使
用之前应进行预处理，以除去新树脂表面的可溶性杂质。
处理方法需
按照各种不同使用对象而定。
一般新树脂若用在食品或医药工业的水处理系统时,最好先用树脂体积２-3倍的饱和食盐水浸泡20小时左右,用自来水冲洗到中性。
再用２－5％盐酸浸泡或低流速处理,以除去铁质,然后用2-5%烧碱溶
液浸泡或低流速处理，以去除树脂中的有机杂质，并清洗至出水化学
耗氧量(COＤ)达到稳定值，最后用纯水冲洗至中性。
如阳树脂必须再
以２－5%盐酸转型,然后用纯水洗到出水无氯离子。
对于阴树脂不必再
转型，经过烧碱处理已成氢氧型。
对用于一般水处理系统中的新树脂,只要用约5０℃的温水以5-１０米／时的流速冲洗数小时即可。
有条件时可采用碱性食盐水(1％Ｎ
ａｏＨ+10%NａCl)浸泡或低流速处理,使其出水化学耗氧量ＣOＤ达
到稳定值。
处理后的新树脂经过一个周期运行后的第一次再生时,酸碱用量应为正常再生时的１－2倍。
ﻩ
公司联系地址：南京市浦口高新技术开发区星火路8号
电话：
传真：
邮编：210032。
