起重机械型式试验规程

  • 格式：docx
  • 大小：102.17 KB
  • 文档页数：32

下载文档原格式

  / 32

合集下载

起重机械型式试验规则2019版

起重机械型式试验规则2019版
相关规章和规范历次制(修)订情况 ···················· (77)
特种设备安全技术规范
TSG Q7002-2019
起重机械型式试验规则
1总则
Байду номын сангаас
1.1 目的和依据 为规范起重机械型式试验工作，根据《中华人民共和国特种设备安全法》《特种设 备安全监察条例》，制定本规则。 1.2 型式试验含义 本规则所称的起重机械型式试验是指在制造单位完成产品全面试验验证的基础上， 由经核准的型式试验机构根据本规则的规定，对产品是否满足安全技术规范要求而进行 的审查、检查、试验，以验证其安全性能所进行的活动。 1.3 适用范围 本规则适用于起重机械及其安全保护装置的型式试验，具体范围见《起重机械及其 安全保护装置型式试验目录》(附件 A)。 安装安全监控管理系统的大型起重机械，其产品范围见《安装安全监控管理系统的 大型起重机械目录》(附件 B)。 1.4 型式试验要求 实施起重机械制造许可的起重机械产品，其型式试验应当在取得相应的生产许可证 后、产品投入使用前进行。 起重机械及其安全保护装置凡属下列情况之一的，应当进行型式试验： (1)制造单位首次制造或者境外制造在境内首次投入使用前的； (2)产品型号或者规格(主参数)超出型式试验覆盖范围的； (3)其他影响产品安全性能，国家市场监督管理总局(以下简称市场监管总局)提出 型式试验要求的。 1.5 产品型号及覆盖要求 型式试验按照品种、型号和规格(主参数)进行试验，同一品种不同型号的产品应当 分别进行型式试验。同一品种同一型号的产品，其主参数由高向低覆盖。 规格(主参数)表示方法见《起重机械及其安全保护装置规格(主参数)表示方法》(附 件 C)。
2011 年 2 月 11 日，原质检总局特种设备局补充下达《起重机械型式试验规则》起 草任务书(任务书编号：TSG 13-2011)，对已颁布的 13 个起重机械型式试验细则进行合 并和修订。2012 年 5 月形成征求意见稿。

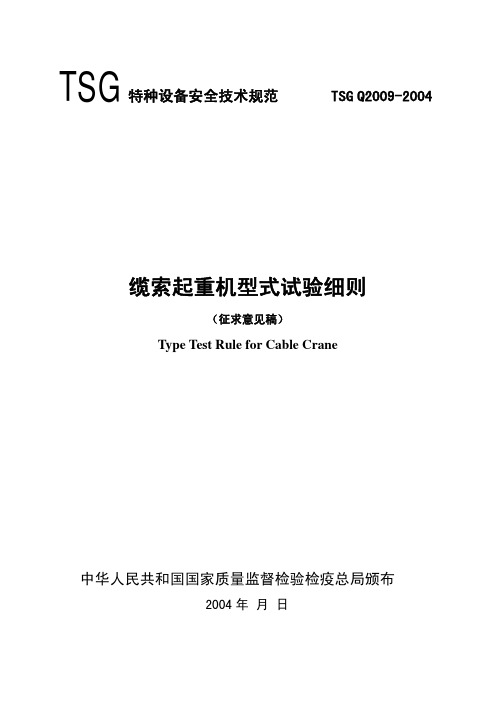

TSG Q2009-2004 缆索起重机型式试验细则(征求意见稿)

TSG Q2009-2004 缆索起重机型式试验细则(征求意见稿)
-1-
特种设备安全技术规范
TSG Q2009－2004
戒线，试验场内应当有安全管理措施； （五）参加试验的特种设备作业人员，必须符合特种设备作业的有关规定； （六）缆索起重机运行轨道接地电阻应当小于 4Ω，运行轨道铺设必须符合
SD160-85《水利电力建设用起重机技术条件》的规定。 第七条 型式试验用仪器和量具应当经过检定合格，并且在检定有效期内。试验用
检查实物与图样是否 符合，有否该型号滑轮的合 格证。
应当有防止钢丝绳脱槽的装置；
目测检查，必要时进行 测量。

装配好的滑轮应当能灵活转动，绳槽
槽底及槽侧跳动应当符合有关标准规定。
所选用的钢丝绳规格型号应当符合设
计图样；所选的钢丝绳应当有合格证书；
并穿绕正确。钢丝绳绳端固定应当牢固、
可靠。压板固定时应当可靠，卷筒上的绳
检查质量证明文件。必 要时探伤抽查。
20
开式 齿轮
齿轮啮合应当平稳，无裂纹、断齿。
目测检查，必要时测 量。
吊钩不应有裂纹、剥裂等缺陷，存在 缺陷不得焊补；
21
吊钩与吊
吊钩应当有标记,不允许使用铸造吊
目测检查，查看合格证
具 钩，并符合 GB10051《起重吊钩》的规定； 和质量证明文件。
混凝土吊罐梁应当与主要浇筑吊罐索 套对应。
检查实物与图样是否 符合，有否该型号联轴器的 合格证。
-4-
特种设备安全技术规范
TSG Q2009－2004
序号 项目
技术要求
试验方法
备注
所选用的滑轮规格型号符合设计图
样；所选的滑轮应当有合格证书。
9
滑轮
滑轮的最小卷绕直径应当符合 GB3811 中 4.4.2.3 的规定。钢丝绳绕进或绕出滑 轮时最大偏斜角度≤5°；

门式起重机型式试验细则

门式起重机型式试验细则

门式起重机型式试验细则门式起重机型式试验细则第一条为了规范门式起重机形式试验工作，提高型式试验工作的质量，根据《起重机械形式试验规程》，制定本细则。

第二条本细则适用于一般环境中工作的通用门式起重机、电动葫芦门式起重机、造船闷死起重机、轨道集装箱门式起重机。

岸边集装箱门式起重机、水电站门式起重机、万能杆件拼装式龙门起重机和装卸桥等门式起重机的型式试验。

特殊环境中工作的门式起重机的型式试验另行制定。

第三条本细则技术指标和要求主要引用了GB/T3811-1983《起重机设计规范》和GB6067-1985《起重机械安全规程》以及有关门式起重机国家标准、行业标准的规定。

如果上述相关标准被修订，应当参照最新标准执行。

第四条门式起重机型式试验样机投入实验前，制造单位应当按照使用说明书的要求调速合格。

第五条门式起重机进行型式试验时，制造单位应当在现场提供以下技术资料。

(一)样机总图及重要部件图；(二)样机相关的计算资料；(三)样机的合格证和使用说明书；(四)样机安全保护装置的型式试验报告或型式试验合格证书；(五)样机制造过程中有关的质量证明文件。

第六条门式起重机的型式试验时，试验条件应当满足产品行业标准和国家标准及相应产品使用说明书的有关规定，并同时满足下列要求：（一）试验现场的试验动力源应当也设计一致，工作电压一般为380V（允许误差为-10%~10%）；（二）选择无雨、无雪天气进行试验，对岸边集装箱起重机和岸边抓斗卸船机，可有凝露、烟雾，环境温度一般为-5℃~40℃，空气相对湿度不大于85%，海拔高度一般不超过1000m，风速不超过8.3m/s，速度测试时的风速不超过3m/s，测量结构等尺寸时，应当在室内或在无日光和温差的影响下进行；（三）制造单位应当提供试验所需的试验载荷，试验载荷的精度为±1%；（四）试验现场的环境不得有易燃、易爆及腐蚀性气体，场地周围应当设置安全警戒线，试验场内应当有安全管理措施；（五）参加试验的特种设备作业人员，必须符合特种设备作业的有关规定；（六）起重机运行规定的安装应当符合GB10183《桥式和门式起重机制造及规定安装公差》的要求（制造单位应对此给予确认），岸边集装箱起重机和岸边抓斗卸船机的运行轨道安装符合JT5022<港口起重机规定安装技术条件》的要求（制造单位应当对此给予确认）；第七条门式起重机型式试验用仪器和量具经检定合格，并且在检定有效期内。

起重机械型式试验规程(试行)(2003年9月18日,国质检锅[2003]305号发布)

起重机械型式试验规程(试行)(2003年9月18日,国质检锅[2003]305号发布)

起重机械型式试验规程（试行）（2003年9月18日，国质检锅[2003]305号发布）第一条为加强起重机械安全监察工作，规范起重机械型式试验，提高试验工作质量，根据《特种设备安全监察条例》（国务院令第373号）和《特种设备质量监督与安全监察规定》（原国家质量技术监督局令第13号），制定本规程。

第二条本规程适用于《特种设备安全监察条例》调整范围内的起重机械及其安全保护装置的型式试验，具体见《起重机械型式试验目录》（附件1）。

第三条国家质量监督检验检疫总局（以下简称国家质检总局）负责组织起重机械型式试验工作；地方各级质量技术监督部门负责监督检查。

第四条起重机械产品和安全保护装置凡属下列情况之一者，应进行型式试验：（一）首台投入生产的；（二）产品停产1年后重新投产或转厂生产的；（三）主要结构、材料、关键工艺、重要机构、安全保护装置有较大改变，影响产品安全性能的；（四）国家质检总局根据有关法律、法规和安全技术规范提出型式试验要求的。

第五条型式试验以产品型号规格为基本单位进行，型式试验试验原则如下：（一）不同型号的系列产品分别进行型式试验；（二）同一型号的系列产品按照规格（主要参数系列值）从高向低覆盖；（三）超大型起重机械（即额定起重量大于320吨），逐台进行型式试验。

第六条型式试验程序如下：（一）额定起重量小于320吨（含320吨）的起重机械，型式试验程序为：申请、受理、型式试验、审定特种设备制造许可明细表；（二）额定起重量大于320吨的起重机械和安全保护装置，型式试验程序为：申请、受理、型式试验、备案、公告。

第七条制造起重机械和安全保护装置的单位，应向国家质检总局特种设备安全监察机构提出型式试验申请。

申请时按如下2种情况进行:（一）额定起重量小于320吨（含320吨）的起重机械，型式试验同制造许可一并申请，随同制造许可申请报相应许可受理机构。

（二）额定起重量大于320吨的起重机械和安全保护装置，型式试验应单独提出申请，报国家质检总局特种设备安全监察机构。

起重机械型式试验规程(试行)

起重机械型式试验规程(试行)

（二）额定起重量大于 320 吨的起重机械和安全保护装置，型式试验应单独提出申 请，报国家质检总局特种设备安全监察机构。
申请时需提交如下材料： 1.申请单位的法人营业执照的复印件 2.《特种设备制造许可申请书》 3.申请单位的质量手册 （三）企业集团所属制造单位应按照下列要求申请型式试验： 1.对于能依法独立承担法律责任的集团公司的子公司或生产厂，应分别单独申请型 式试验； 2.对于不能依法独立承担法律责任的集团公司中的分公司或生产厂，应该由集团公 司申请型式试验。 第八条 受理机构接到申请后，应在 15 个工作日内，分别按照以下规定予以处理： （一）凡属下列情况之一的，作出不予受理申请的决定，并书面通知申请单位： 1.申请材料不全的 2.申请材料不实的 3.申请单位与从事相关特种设备型式试验、监督检验、定期检验或鉴定评审工作机 构有关的。 （二）凡不属于上述情况的，应及时作出受理申请的决定，在《申请书》上签署受 理申请的意见，并通知申请单位。 第九条 制造单位提出的型式试验受理后，即可约请国家质检总局核准的型式试验 机构进行型式试验，并与型式试验机构约定试验时间等事项，型式试验机构应按期完成试 验工作。 第十条 承担起重机械型式试验的检验检测机构（以下称型式试验机构）应符合《特 种设备检验检测机构管理规定》的要求，由国家质检总局核准，向社会公布后，方可从事 起重机械型式试验工作。具体条件和要求按照《特种设备型式试验机构核准规则》等规定 执行。 第十一条 型式试验机构应在法律法规规章、安全技术规范、专业等方面对试验人 员进行培训和考核。签发报告人员必须按照《锅炉压力容器压力管道及特种设备检验人员
第十三条 制造单位提供的型式试验样机，其主要受力结构件必须在本单位制造。 制造单位必须声明拟制造的产品与型式试验样机一致。一旦发现不符合上述规定的，型式 试验结果将作无效处理。

通用桥式起重机型式试验细则

通用桥式起重机型式试验细则

通⽤桥式起重机型式试验细则通⽤桥式起重机型式试验细则（草案）国家质量监督检验检疫总局⼀、适⽤范围：本细则适⽤于⼀般环境中的⼯作的双梁通⽤桥式起重机（其取物装置为吊钩、电磁或抓⽃中的⼀种或同时⽤其中的⼆种或三种）型式试验，起重机范围为3.2～320吨，跨度范围为10～34⽶，升起⾼度不⼤于32⽶。

⼆、试验依据1、《通⽤桥式起重机》GB/T14405-19932、《起重机设计规范》GB38113、《起重机械安全规程》GB60674、《起重机械型式试验规程》三、试验条件（环境条件、所需提供的样机机所覆盖产品的图纸等技术⽂件）试验现场应符合下列条件：1、试验现场的环境和场地应符合GB／T14405及产品使⽤说明书的要求，起重机的电源为三相交流，频率为50Hz，电压为380（允差为－15％～10％），试验现场的环境不得有易燃、易爆及腐蚀⽓体，起重机试验地点的海拔⾼度不超过2000m（超过1000m时应对电动机容量进⾏校核），环境温度应在-25℃~40℃范围内,在40℃时的相对湿度不超过50%,起重机运⾏轨道的安装符合GB10183的要求(受检单位应对此给与确认);测量桥梁等尺⼨时,应在室内,在⽆⽇光和温差的影响下进⾏;2、试验现场应具备必要的安全防护措施,不应有影响起重机试验的物品、设施,保护起重机升、运⾏等各种试验的能正常进⾏；3、受检单位应提供全套受检样机的图样及覆盖产品的有关图纸（总图和部件图）和相关技术⽂件。

4、型式试验分两个阶段进⾏，桥架检验和安装完成后的动作试验和应⼒测试。

必要时在⼚内制造过程中也可进⾏个别项⽬的检车试验。

四、试验的主要仪器设备：通⽤桥式起重机型式试验主要的仪器设备表五、检查项⽬、试验项⽬和技术要求及试验⽅法：通⽤桥式起重机试验项⽬共9页第1页通⽤桥式起重机试验项⽬共9页第2页。

起重机械型式试验规则

起重机械型式试验规那么1. 引言起重机械型式试验是对起重机械进行性能评估和平安验证的一项重要工作。

本文档旨在制定起重机械型式试验规那么，以确保起重机械的设计、制造和使用符合相关标准和要求。

2. 目的起重机械型式试验的目的是评估起重机械的性能和平安性能。

通过型式试验，可以验证起重机械的设计是否合理、制造是否符合相关标准以及使用是否平安可靠。

型式试验的结果将作为起重机械进入市场和使用的依据。

3. 试验范围针对不同类型的起重机械，可根据具体情况进行对应的型式试验。

试验工程包括但不限于以下几个方面：3.1 结构试验起重机械的结构试验是对其机械结构的合理性进行验证。

试验内容包括对各构件的强度、刚度、稳定性等进行检测，以确保其能够承受正常工作条件下的荷载和应力。

3.2 功能试验起重机械的功能试验是对其功能模块的正常操作和协调性进行验证。

试验内容包括对各操作装置、控制系统的检测，以确保其能够灵巧、准确地完成各项工作任务。

3.3 平安试验起重机械的平安试验是对其平安保护装置的可靠性进行验证。

试验内容包括对各种限位器、防碰撞装置等平安设备的检测，以确保其能够及时、有效地保护人员和设备的平安。

4. 试验方法试验方法应符合相关标准和标准的要求，并根据具体情况进行相应的调整。

试验方法应包括试验步骤、试验参数、试验设备和试验记录等内容。

试验设备应符合检测要求，并经过校准和检验。

试验记录应详细记录试验过程、试验结果和试验评价等信息，以便于对试验结果进行复核和分析。

根据试验结果和相关标准的要求，对起重机械的试验结果进行评定。

评定内容包括但不限于以下几个方面：5.1 结构评定根据结构试验的结果，对起重机械的结构强度、刚度、稳定性等进行评估。

评定结果应符合相关标准的要求，否那么需要对设计和制造进行调整和改良。

根据功能试验的结果，对起重机械的功能模块的操作和协调性进行评估。

评定结果应满足工作要求，否那么需要对操作装置和控制系统进行调整和改良。

门式起重机实验细则

门式起重机型式试验细第一条为了规范门式起重机型式试验工作，提高型式试验工作的质量，根据《起重机械型式试验规程（试行）》，制定本细则。

第二条本细则适用于一般环境中工作的通用门式起重机、电动葫芦门式起重机、造船门式起重机、轨道式集装箱门式起重机、岸边集装箱门式起重机、水电站门式起重机、万能杆件拼装式龙门起重机和装卸桥等门式起重机的型式试验。

特殊环境中工作的门式起重机的型式试验细则另行制订。

第三条本细则技术指标和要求主要引用了GB/T3811-1983《起重机设计规范》和GB6067-1985《起重机械安全规程》以及有关门式起重机国家标准、行业标准的规定。

如果上述相关标准被修订，应当参照最新标准执行。

第四条门式起重机型式试验样机投入试验前，制造单位应当按照使用说明书的要求调试合格。

第五条门式起重机进行型式试验时，制造单位应当在现场提供以下技术资料：（一）样机总图及重要部件图；（二）样机相关的计算资料；（三）样机的合格证和使用说明书；（四）样机安全保护装置的型式试验报告或型式试验合格证书；（五）样机制造过程中有关的质量证明文件。

第六条门式起重机进行型式试验时，试验条件应当满足产品行业标准和国家标准及相应产品使用说明书的有关规定，并同时满足下列要求：（一）试验现场的试验动力源应当与设计一致, 工作电压一般为380V（允差为 -10%～10%）；（二）选择无雨、无雪天气进行试验，对岸边集装箱起重机和岸边抓斗卸船机，可有凝露、盐雾，环境温度一般为–5℃ ～40℃，空气相对湿度不大于85%，海拔高度一般不超过1000m，风速不超过8.3m/s，速度测试时的风速不超过3m/s，测量结构等尺寸时，应当在室内或者在无日光和温差的影响下进行；（三）制造单位应当提供试验所需的试验载荷，试验载荷的精度为±1%；（四）试验现场的环境不得有易燃、易爆及腐蚀性气体，场地周围应当设置安全警戒线，试验场内应当有安全管理措施；（五）参加试验的特种设备作业人员，必须符合特种设备作业的有关规定；（六）起重机运行轨道的安装应当符合GB10183《桥式和门式起重机制造及轨道安装公差》的要求（制造单位应对此给予确认），岸边集装箱起重机和岸边抓斗卸船机的运行轨道安装符合JT5022《港口起重机轨道安装技术条件》的要求（制造单位应当对此给予确认）；第七条门式起重机型式试验用仪器和量具应当经过检定合格，并且在检定有效期内。

起重机械型式试验要求内容

起重机械型式实验规程(试行)第一条为加强起重机械安全监察工作，规起重机械型式实验，提高实验工作质量，根据《特种设备安全监察条例》（国务院令第373号）和《特种设备质量监督与安全监察规定》（原国家质量技术监督局令第13号），制定本规程。

第二条本规程适用于《特种设备安全监察条例》调整围的起重机械及其安全保护装置的型式实验，具体见《起重机械型式实验目录》（附件1）。

第三条国家质量监督检验检疫总局（以下简称国家质检总局）负责组织起重机械型式实验工作；地方各级质量技术监督部门负责监督检查。

第四条起重机械产品和安全保护装置凡属下列情况之一者，应进行型式实验：（一）首台投入生产的；（二）产品停产1年后重新投产或转厂生产的；（三）主要结构、材料、关键工艺、重要机构、安全保护装置有较大改变，影响产品安全性能的；（四）国家质检总局根据有关法律、法规和安全技术规提出型式实验要求的。

第五条型式实验以产品型号规格为基本单位进行，型式实验实验原则如下：（一）不同型号的系列产品分别进行型式实验；（二）同一型号的系列产品按照规格（主要参数系列值）从高向低覆盖；（三）超大型起重机械（即额定起重量大于320吨），逐台进行型式实验。

第六条型式实验程序如下：（一）额定起重量小于320吨（含320吨）的起重机械，型式实验程序为：申请、受理、型式实验、审定特种设备制造许可明细表；（二）额定起重量大于320吨的起重机械和安全保护装置，型式实验程序为：申请、受理、型式实验、备案、公告。

第七条制造起重机械和安全保护装置的单位，应向国家质检总局特种设备安全监察机构提出型式实验申请。

申请时按如下2种情况进行:（一）额定起重量小于320吨（含320吨）的起重机械，型式实验同制造许可一并申请，随同制造许可申请报相应许可受理机构。

（二）额定起重量大于320吨的起重机械和安全保护装置，型式实验应单独提出申请，报国家质检总局特种设备安全监察机构。

申请时需提交如下材料：1.申请单位的法人营业执照的复印件2.《特种设备制造许可申请书》3.申请单位的质量手册（三）企业集团所属制造单位应按照下列要求申请型式实验：1.对于能依法独立承担法律责任的集团公司的子公司或生产厂，应分别单独申请型式实验；2.对于不能依法独立承担法律责任的集团公司中的分公司或生产厂，应该由集团公司申请型式实验。

TSG Q2012-2004 轻小型起重设备型式试验细则


精度要求 ±（1%H+0.1）mm
C 2级 0.01mm ±1.4℃ 0.01 MPa
TSG Q2012-2004
备注
水平<1% 垂直 <5% ±1HRC
牵引试验用 张力试验用
水平<1%；垂直<5% A1 试片
±1%
-5-
特种设备安全技术规范
TSG Q2012-2004
附件 2
钢丝绳电动葫芦型式试验项目、技术要求和试验方法
第四条 轻小型起重设备型式试验样机投入试验前，制造单位应当按照使用说明 书的要求调试合格。
第五条 轻小型起重设备进行型式试验时，制造单位应当在现场提供以下技术资 料：
(一)样机总图及重要零部件图； (二)样机相关的计算资料； (三)样机的合格证和使用说明书； (四)样机安全保护装置的型式试验报告或型式试验合格证书； (五)样机制造过程中有关的质量证明文件。 第六条 轻小型起重设备进行型式试验时，试验条件应当满足产品行业标准和国 家标准及相应产品使用说明书的有关规定，并同时满足下列要求： (一)试验现场的试验动力源应当与设计一致； (二)环境温度一般为–5℃ ～ 40℃，空气相对湿度不大于 85%，海拔高度一般不 超过 1000m，风速不超过 8.3m/s，内燃平衡重式机械传动叉车、内燃平衡重式液力传 动叉车、内燃平衡重式液压传动叉车、内燃侧面叉车、蓄电池平衡重式叉车、内燃防 爆叉车、蓄电池防爆叉车、三向堆跺叉车进行型式试验时，风速一般不超过 5m/s； (三)制造检单位应当提供试验所需的试验载荷，试验载荷的精度为±1%；
-3-
特种设备安全技术规范
TSG Q2012-2004
附件 1
序号
1
2 3 4 5 6 7 8
