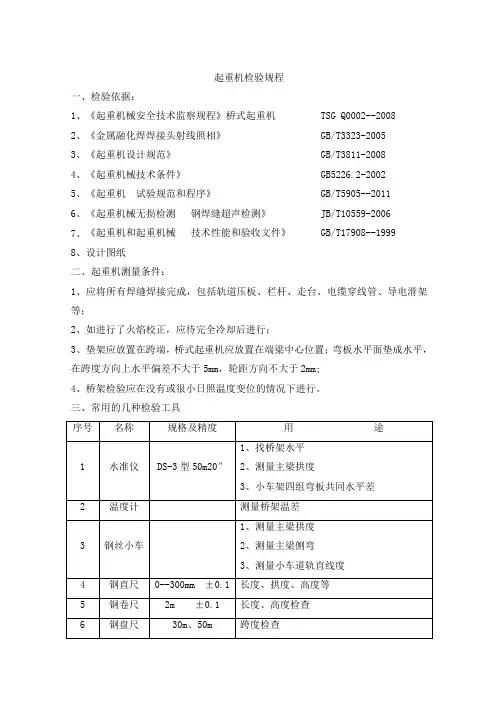

起重机检验规程一、检验依据：1、《起重机械安全技术监察规程》桥式起重机 TSG Q0002--20082、《金属融化焊焊接头射线照相》 GB/T3323-20053、《起重机设计规范》 GB/T3811-20084、《起重机械技术条件》 GB5226.2-20025、《起重机试验规范和程序》 GB/T5905--20116、《起重机械无损检测钢焊缝超声检测》 JB/T10559-20067、《起重机和起重机械技术性能和验收文件》 GB/T17908--19998、设计图纸二、起重机测量条件：1、应将所有焊缝焊接完成，包括轨道压板、栏杆、走台、电缆穿线管、导电滑架等；2、如进行了火焰校正，应待完全冷却后进行；3、垫架应放置在跨端，桥式起重机应放置在端梁中心位置；弯板水平面垫成水平，在跨度方向上水平偏差不大于5mm，轮距方向不大于2mm;4、桥架检验应在没有或很小日照温度变位的情况下进行。
三、常用的几种检验工具四、检验1、主梁跨中上拱度的检验（1）桥式起重机主梁跨中上拱度的检验①检验内容对桥式起重机主梁跨中上拱度进行检验。
②检验方法用直径为φ0.49-0.52mm钢丝，150N拉力按图1拉好，其位置应在主梁上盖板宽度中心。
当小车轨道铺设完时，钢丝允许偏离一段距离，但以避开轨道压板为宜。
然后在将两根等高的测量棒分别置于端梁中心处，并垂直于端梁盖板和钢丝，用150--300mm钢直尺进行测量，测量主梁在筋板处的上盖板表面与钢丝之间的距离，，测量棒长度为h，钢丝自重修正值为Δ（见表找出拱度最高点，该点测量值为h11），则实测拱度值为F=h-h-Δ1图1 拉钢丝法测量拱度示意图1.重锤15Kg2.滑轮3.等高测量棒4.φ0.49-0.52钢丝5.钢丝固定器表1 钢丝自重修正值起重机跨度 m10.5 1013.5 1316.5 1615.5 19.5 1918.5 22.5 2221.525.5 2524.5 28.5 2827.5 31.5 3130.5 34.5 3433.5钢丝下垂修正值mm 1.5 2.5 3.5 4.5 6 8 10 12 14③ 检验标准 F=（10004.1~10009.0）S （mm ） 最大上拱度在跨中S/10的范围内。
起重机械型式试验规则起重机械型式试验规那么Regulation for Type Test of Cranes(征求意见稿)中华人民共和国国家质量监督检验检疫总局颁布2021年月日目录第一章总那么 (1)第二章型式实验程序和要求 (1)第三章监督治理 (5)第四章附那么 (6)附件A 起重机械及其安全爱护装置规格含义 (7)附件B 特种设备型式试验约请函 (8)附件C 样机设计文件审查项目和要求 (9)附件D 样机检查项目及其内容、方法和要求 (10)附件E 样机试验项目及其内容、方法和要求 (47)附件F 起重机械型式实验备忘录 (101)附件G 特种设备型式试验报告(格式) (102)附件H 特种设备型式试验证书(格式) (113)起重机械型式试验规那么第一章总那么第一条为了规范起重机械型式试验工作，依照«特种设备安全监察条例»、«起重机械安全监察规定»，制定本规那么。
第二条本规那么适用于«特种设备名目»范畴内的起重机械及其安全爱护装置的型式试验。
第三条实施起重机械制造单位资质许可的起重机械产品，其型式试验应当在起重机械制造单位取得相应的制造许可证后进行。
实施型式试验备案的起重机械产品，其型式试验应当在起重机械制造单位型式试验备案受理后进行。
第四条型式试验由经国家质检总局核准的起重机械型式试验机构在其核准范畴内进行。
第五条起重机械及其安全爱护装置凡属以下情形之一的，应当进行型式试验：(一)制造单位首次制造的或者制造单位停产四年以上复原生产的；(二)产品型号改变的；(三)安全技术规范要求的。
注1：型号是指要紧结构(特指主梁、主支撑腿、主副吊臂、标准节)形式相同，起升机构形式相同的一种机型的代号，其代号由产品品种名称、结构形式、机构形式组成，并以字母、数字或其组合表示。
第六条型式试验按照产品型号和规格(规格是指主参数)进行，不同型号的产品应当分别进行型式试验。
电动葫芦桥式起重机型式试验细则（试行）国家质量监督检验检疫总局一、适用范围：本细则适用于一般环境中工作的电动葫芦桥式起重机型式试验,起重量范围为3.2～80吨，跨度范围为为10.5～25.5米,起升高度不大于25米,工作级别为A3～A5。
二、试验依据：1、《电动葫芦桥式起重机》 JB/T36952、《机械安全机械电气设备第32部分：起重机械技术条件》GB5226.23、《起重机设计规范》 GB38114、《起重机械安全规程》 GB/T60675、《起重机械型式试验规程(试行)》国质检锅[2003]305号三、试验条件（环境条件、所需提供的样机及所覆盖产品的图样等技术文件）试验现场应符合下列条件：1、试验现场的环境应符合JB/T3695的要求，起重机的电源为三相交流，频率为50Hz，电压为380V（允差为 -10%～10%），试验现场的环境不得有易燃、易爆及腐蚀性气体，环境温度应在-25℃～40℃范围内，在40℃时的相对湿度不超过50%，起重机运行轨道的安装应符合GB10183的要求（受检单位应对此给予确认）；测量桥架等尺寸时，应在室内或在无日光和温差的影响下进行，如需进行应力测试，试验现场的温度应在0℃以上；2、试验现场应具备必要的安全防护措施，不应有影响起重机试验的物品、设施,保证起重机起升、运行等各种试验能正常进行；3、受检单位应提供全套受检样机的图样及覆盖产品的有关图样（总图和部件图）和相关技术文件;4、型式试验分三个阶段（分别以（A）（B）（C）表示）进行，主梁受拉区翼缘板和腹板的对接焊缝探伤检验（A）、桥架检验（B）和安装完成后的动作试验及应力测试（C）。
必要时在厂内制造过程中也可进行个别项目的检查和试验。
四、试验的主要仪器设备:检测用仪器和量具应是经鉴定合格且在检定合格期内。
主要仪器设备见表1表1续表1五、检查项目、要求及方法:检查项目、要求及方法见表2表2续表2续表2续表2续表2续表2（完）六、判定规则电动葫芦桥式起重机型式试验的判定规则为：检验细则规定的所有检验和试验项目必须全部合格，才能判定电动葫芦桥式起重机型式试验为合格。
起重机械型式试验规程(试行)(word版本)第一条为加强起重机械安全监察工作规范起重机械型式试验提高试验工作质量依照特种设备安全监察条国务院令第373 号和特种设备质量监督与安全监察规定原国家质量技术监督局令第13 号制定本规程第二条本规程适用于特种设备安全监察条调整范畴内的起重机械及其安全爱护装置的型式试验具体见起重机械型式试验名目附件1第三条国家质量监督检验检疫总局以下简称国家质检总局负责组织起重机械型式试验工作地点各级质量技术监督部门负责监督检查第四条起重机械产品和安全爱护装置凡属以下情形之一者应进行型式试验一首台投入生产的二产品停产1 年后重新投产或转厂生产的三要紧结构材料关键工艺重要机构安全爱护装置有较大改变阻碍产品安全性能的四国家质检总局依照有关法律法规和安全技术规范提出型式试验要求的第五条型式试验以产品型号规格为差不多单位进行型式试验试验原那么如下一不同型号的系列产品分别进行型式试验二同一型号的系列产品按照规格要紧参数系列值从高向低覆盖三超大型起重机械即额定起重量大于320 吨逐台进行型式试验第六条型式试验程序如下一额定起重量小于320 吨含320 吨的起重机械型式试验程序为申请受理型式试验审定特种设备制造许可明细表二额定起重量大于320 吨的起重机械和安全爱护装置型式试验程序为申请受理型式试验备案公告第七条制造起重机械和安全爱护装置的单位应向国家质检总局特种设备安全监察机构提出型式试验申请申请时按如下2 种情形进行:一额定起重量小于320 吨含320 吨的起重机械型式试验同制造许可一并申请随同制造许可申请报相应许可受理机构二额定起重量大于320 吨的起重机械和安全爱护装置型式试验应单独提出申请报国家质检总局特种设备安全监察机构申请时需提交如下材料1.申请单位的法人营业执照的复印件2.特种设备制造许可申请书3.申请单位的质量手册三企业集团所属制造单位应按照以下要求申请型式试验1.关于能依法独立承担法律责任的集团公司的子公司或生产厂应分别单独申请型式试验2.关于不能依法独立承担法律责任的集团公司中的分公司或生产厂应该由集团公司申请型式试验第八条受理机构接到申请后应在15 个工作日内分别按照以下规定予以处理一凡属以下情形之一的作出不予受理申请的决定并书面通知申请单位1.申请材料不全的2.申请材料不实的3.申请单位与从事相关特种设备型式试验监督检验定期检验或鉴定评审工作机构有关的二凡不属于上述情形的应及时作出受理申请的决定在申请上签署受理申请的意见并通知申请单位第九条制造单位提出的型式试验受理后即可约请国家质检总局核准的型式试验机构进行型式试验并与型式试验机构约定试验时刻等事项型式试验机构应按期完成试验工作第十条承担起重机械型式试验的检验检测机以下称型式试验机构应符合特种设备检验检测机构治理规的要求由国家质检总局核准向社会公布后方可从事起重机械型式试验工作具体条件和要求按照特种设备型式试验机构核准规等规定执行第十一条型式试验机构应在法律法规规章安全技术规范专业等方面对试验人员进行培训和考核签发报告人员必须按照锅炉压力容器压力管道及特种设备检验人员资格考核规的要求进行培训考核取得检验师以上资格试验时至少有1 名具有检验师资格的试验人员参加第十二条型式试验机构必须按照本规程规定和各类型起重机械型式试验细那么规定的检验项目内容要求与方法进行试验各类型起重机械型式试验细那么由核准的型式试验机构组织起草报国家质检总局特种设备安全监察机构备案后实施第十三条制造单位提供的型式试验样机其要紧受力结构件必须在本单位制造制造单位必须声明拟制造的产品与型式试验样机一致一旦发觉不符合上述规定的型式试验结果将作无效处理第十四条关于在实验室内无法进行试验的大型起重机械的整机型式试验申请单位应当提出书面申请经型式试验机构确认设备安装地的省局特种设备安全监察机构同意后能够在使用单位现场进行试验在使用单位现场进行型式试验时试验现场应符合以下条件一试验现场的环境和场地条件应符合相关标准及产品使用说明书的要求二试验现场应具备必要的安全防护措施不应有阻碍起重机试验的物品设施三试验现场应设置进行试验的警示牌禁止与试验无关的人员进入四试验人员和配合人员应当配备和穿戴试验作业必需的个体防护用品并遵守安全作业规程第十五条在使用单位现场进行型式试验的样机试验后应及时更换易损件经型式试验机构对相关项确认并履行有关规定程序后方可投入使用第十六条批量生产的设备和安全爱护装置型式试验应符合以下要求一批量生产的轻小型起重设备的型式试验应在由国家质检总局核准的型式试验机构的实验室内进行二安全爱护装置的型式试验应在型式试验样机组装前由国家质检总局核准的型式试验机构的实验室内进行整机型式试验时不再单独进行安全爱护装置型式试验安全爱护装置的型式试验2 年进行1 次第十七条型式试验的原始记录表格由检验检测机构依照试验细那么的要求统一制定在本单位正式公布使用原始记录表中试验项目不得少于规定的试验内容且应方便现场操作和记录填写第十八条试验过程中试验人员应当详细记录各个项目的检测情形及试验结果原始记录填写时有测试数据要求的项目应填写实测数据无量值要求的定性项目应用文字表述试验状况和结果需要另列表格或附图的应附上表格或附图保证原始记录的可追溯性原始记录必须由具有检验师资格的试验人员和审核人员审核签字并注明日期第十九条起重机械型式试验的判定规那么为试验细那么规定的所有检验和试验项目单项全部合格那么综合判定为合格试验细那么规定的所有检验和试验项目单项显现不合格那么综合判定为不合格对综合判定为不合格的制造单位受检单位整改后仍能够申请进行复检第二十条完成试验工作后型式试验机构必须在30 个工作日内依照原始记录中的数据和结果向受检单位出具型式试验报告格式见附件2和型式试验合格证见附件3型式试验报告的结论页必须由检验审核批准人员签字并加盖型式试验机构的检验专用章或公章型式试验报告和型式试验合格证一式2 份检验检测机构和申请单位各1 份型式试验机构同时应将型式试验结果在每月的最后一周型式试验单位和产品情形汇总表见附件4 要求填好后报国家质检总局特种设备安全监察机构其中关于额定起重量大于320 吨的起重机械和安全爱护装置的型式试验国家质检总局审核确认后备案并定期公布通过型式试验的单位和产品名单第二十一条关于额定起重量小于320 吨含320 吨的起重机械制造单位收到型式试验报告后应及时上报受理制造许可申请的特种设备安全监察机构在特种设备制造许可明细表中予以明示第二十二条关于差不多取得特种设备制造许可制造单位增加设备类型和型式并在额定起重量小于320 吨含320 吨的起重机械范畴内其型式试验可直截了当约请型式试验机构进行型式试验型式试验完成后制造单位应及时上报相应受理机构更换特种设备制造许可明细表第二十三条获得起重机械型式试验合格的制造单位必须在该产品铭牌包装和合格证及说明书上标明特种设备制造许可编号或相应设备型式试验的备案号第二十四条制造单位更换名称时应在更名后30 天内将工商行政治理部门出具的更名证明新的营业执照和旧的营业执照以及原型式试验合格报型式试验机构更换证书同时按规定到相应受理机构更换特种设备制造许可和制造许可明细表或更换型式试验备案表第二十五条凡发觉以下情形之一的国家质检总局应责成制造单位向型式试验机构交回型式试验合格并向社会公告一将型式试验合格证书转让给其他制造单位使用的二私自涂改型式试验合格证书的三生产产品与型式试验样品不一致的四申请时弄虚作假的第二十六条申请型式试验的单位对试验结果有异议时应向型式试验机构提出复检要求对复检仍有不同意见时可向国家质检总局提出国家质检总局将组织专家进行评议评议的结果为最终结论第二十七条型式试验机构必须对检验工作负责因型式试验工作失误造成事故的将按照特种设备安全监察条等有关规定追究检验检测机构和当事人的责任国家质检总局定期组织对型式试验机构进行监督抽查第二十八条各地质量技术监督部门在对制造单位进行现场监督时以及检验机构在机电类特种设备安装监督检验时应检查相应设备与型式试验结果的一致性第二十九条申请单位应按国家有关规定向型式试验机构交纳试验费用第三十条本规程由国家质检总局负责说明第三十一条本规程自公布之日起实施附件 1.起重机械型式试验名目2.型式试验报告样式3.型式试验合格证样式4.型式试验单位和产品情形汇总表附件1起重机械型式试验名目设备类型设备型式型号规格要紧参数覆盖原那么轻小型起重设备钢丝绳电动葫芦G 80t同一型号的系列产品规格向下覆盖防爆钢丝绳电动葫芦环链电动葫芦气动葫芦防爆气动葫芦内燃平稳重式叉车G 50t蓄电池平稳重式叉车插腿式叉车前移式叉车托盘堆垛车侧面叉车三向堆垛叉车内燃防爆叉车蓄电池防爆叉车电站牵引设备G 28t电站张力设备输变电施工用抱杆G 8t旋臂式起重机柱式旋臂式起重机G 5t同一型号的系列产品规格向下覆盖壁式旋臂式起重机平稳悬臂式起重机桥式起重机电动单梁起重机G 80t同一型号的系列产品规格向下覆盖电动单梁悬挂起重机电动葫芦桥式起重机防爆梁式起重机通用桥式起重机G 320t防爆桥式起重机绝缘桥式起重机水电站桥式起重机桥式起重机架桥机G 320t同一型号的系列产品规格向下覆盖冶金桥式起重机设备类型设备型式型号规格要紧参数覆盖原那么门式起重机通用门式起重机G 320t 和S 50同一型号的系列产品规格向下覆盖集装箱门式起重机G 40t 和S 60m水电站门式起重机G 320t 和S 15m万能杆件拼装式龙门起重机G 320t岸边集装箱起重机G 40t装卸桥生产t/h1000塔式起重机一般塔式起重机G R 315 tm同一型号的系列产品规格向下覆盖电站塔式起重机G R 2000 tm塔式皮带布料机生产率m3/h300桅杆起重机固定式桅杆起重机G 320t同一型号的系列产品规格向下覆盖移动式桅杆起重机缆索起重机固定式缆索起重机G 20t同一型号的系列产品规格向下覆盖摇摆式缆索起重机平移式缆索起重机辐射式缆索起重机铁路起重机蒸汽铁路起重机G 160t同一型号的系列产品规格向下覆盖内燃铁路起重机电力铁路起重机流淌式起重机全路面起重机G R 960tm 和G 320t同一型号的系列产品规格向下覆盖轮胎起重机G R 150tm 和G 50t集装箱正面吊运起重机G 45t集装箱侧面吊运起重机高架集装箱轮胎起重机G 60t集装箱跨运车G 40t履带起重机G R 1200tm 和G100t设备类型设备型式型号规格要紧参数覆盖原那么流淌式起重机汽车起重机G R 150tm 和G 50t同一型号的系列产品规格向下覆盖随车起重运输车G 8t门座起重机固定式起重机G 40t同一型号的系列产品规格向下覆盖港口台架起重机港口通用门座起重机G 60t带斗门座起重机G 40t多用途门座起重机集装箱门座起重机电站门座起重机G R 2000tm和G 200 t升降机冷却塔曲线施工升降机不限同一型号的系列产品规格向下覆盖锅炉炉膛检修平台钢索式液压提升装置电站提模装置电站滑模装置升船机G 320t施工升降机不限简易升降机升降作业平台高空作业车机械式停车设备升降横移类机械式停车设备层数每种型号产品分别进行型式试验层数向下覆盖垂直循环类机械式停车设备多层循环类机械式停车设备平面移动类机械式停车设备巷道堆垛类机械式停车设备水平循环类机械式停车设备垂直升降类机械式停车设备设备类型设备型式型号规格要紧参数覆盖原那么超大型起重机械通用桥式起重机G 320t逐台进行型式试验防爆桥式起重机绝缘桥式起重机电站门式起重机G 320t 和S 50m一般塔式起重机G R 315tm电站塔式起重机G R 4000tm轮胎起重机G R 900tm 和G 60t履带起重机G R 1200tm 和G100t门座起重机G 60t电站门座起重机G R 2000 tm桅杆起重机G 320t全路面起重机G R 960tm 和G 320t安全爱护装置电力液压块式制动器不限同一型号的系列产品规格向下覆盖盘式制动器直流电磁铁制动器电动葫芦用锥形转子电动机13KW超载限制器不限力矩限制器起升高度限制器防坠安全器进口各类起重机械各种型式按对应类型型式与型号规格的覆盖范畴原那么执行专门类型起重机械专门型式依照起重机械具体情形由国家特种设备安全监察机构确定注 1.所有要紧参数中G 代表额定起重量S 代表跨度G R 代表额定起重力R 代表幅度2.规要紧参数指相应标准中规定的额定起重量跨度额定起重力矩参数系列值或生产率3.设备型号按相应标准中的规定执行4 表中限定参数以上与320t 之间的起重机械型式试验逐台进行附件2格式编号特种设备型式试验报告设备型式型号规格制造单位托付单位检验检测机构授权名称检验检测机构授权名型式试验报告共页第页产品名称设备型型号规格商标制造单位法定代表人托付单位法定代表人级别试验地点试依验据出厂编号生产日期试验结论签发日期章年月日备注签发审核主检设备型型式试验报告共页第页序号试验项目计量单位内容和要求试验结果结论备注注意事项1.报告无检验专用章或型式试验检验检测机构公章无效报告无加盖骑缝章无效2.复制报告未重新加盖检验专用章或型式试验检验检测机构公章无效复制报告未重新加盖骑缝章无效3.报告无主检审核签发人签字无效4.报告涂改无效5.报告是对设备型式的确认对样品本身的合格与否负责且仅对符合送样样品的产品有效报告附加说明1.托付单位地址2.制造单位地址3.试验地点4.样品情形5.样品同意日期样品试验日期6.试验项目有无外包7.型式试验检验检测机构地址附件3特种设备TX型式试验合格证No. TX 4XXX-XX-XX XXXX制造单位产品名称型号规格产品标准总装图号覆盖范畴本证覆盖以下型号规格产品经对上述产品图样和技术文件的审查及样品的检验确认符合以下标准发证日期年月日检验检测机构名( 盖章)注本证是对设备型式的确认对样品本身的合格与否负责且仅对符合送样样品的产品有效二证书持有者有责任保证产品符合标准规定和保证产品与送样样品的一致性附注起重机械型式试验合格证书的编号规定起重机械型式试验合格证书的编号为TX 4000-XX- XX XXXX其中TX 代表特种设备型式试验4000 代表起重机械类别代码XX 二位数字代表型式试验检验检测机构代另行公布XX XXXX 前二位数字代表年份后四位数字代表证书当年进行的型式试验流水编号附件4起重机械型式试验单位和产品情形汇总表检验检测机盖章报批负责人上报日期编号序号企业名称设备类型设备型式型号规格要紧参数证书编号报告签发日期主题词特种设备规程通知抄送局领导办公厅锅炉局法规司存档 2国家质检总局办公厅2003 年9 月22 日印发录入何云鹏校对尚洪。
起重机械型式实验规程(试行)第一条为加强起重机械安全监察工作，规范起重机械型式实验，提高实验工作质量，根据《特种设备安全监察条例》（国务院令第373号）和《特种设备质量监督与安全监察规定》（原国家质量技术监督局令第13号），制定本规程。
第二条本规程适用于《特种设备安全监察条例》调整范围内的起重机械及其安全保护装置的型式实验，具体见《起重机械型式实验目录》（附件1）。
第三条国家质量监督检验检疫总局（以下简称国家质检总局）负责组织起重机械型式实验工作；地方各级质量技术监督部门负责监督检查。
第四条起重机械产品和安全保护装置凡属下列情况之一者，应进行型式实验：（一）首台投入生产的；（二）产品停产1年后重新投产或转厂生产的；（三）主要结构、材料、关键工艺、重要机构、安全保护装置有较大改变，影响产品安全性能的；（四）国家质检总局根据有关法律、法规和安全技术规范提出型式实验要求的。
第五条型式实验以产品型号规格为基本单位进行，型式实验实验原则如下：（一）不同型号的系列产品分别进行型式实验；（二）同一型号的系列产品按照规格（主要参数系列值）从高向低覆盖；（三）超大型起重机械（即额定起重量大于320吨），逐台进行型式实验。
第六条型式实验程序如下：（一）额定起重量小于320吨（含320吨）的起重机械，型式实验程序为：申请、受理、型式实验、审定特种设备制造许可明细表；（二）额定起重量大于320吨的起重机械和安全保护装置，型式实验程序为：申请、受理、型式实验、备案、公告。
第七条制造起重机械和安全保护装置的单位，应向国家质检总局特种设备安全监察机构提出型式实验申请。
申请时按如下2种情况进行:（一）额定起重量小于320吨（含320吨）的起重机械，型式实验同制造许可一并申请，随同制造许可申请报相应许可受理机构。
（二）额定起重量大于320吨的起重机械和安全保护装置，型式实验应单独提出申请，报国家质检总局特种设备安全监察机构。
申请时需提交如下材料：1.申请单位的法人营业执照的复印件2.《特种设备制造许可申请书》3.申请单位的质量手册（三）企业集团所属制造单位应按照下列要求申请型式实验：1.对于能依法独立承担法律责任的集团公司的子公司或生产厂，应分别单独申请型式实验；2.对于不能依法独立承担法律责任的集团公司中的分公司或生产厂，应该由集团公司申请型式实验。
![起重机械型式试验规程(试行)(2003年9月18日,国质检锅[2003]305号发布)](https://uimg.taocdn.com/48064e0090c69ec3d5bb75c4.webp)
起重机械型式试验规程（试行）（2003年9月18日，国质检锅[2003]305号发布）第一条为加强起重机械安全监察工作，规范起重机械型式试验，提高试验工作质量，根据《特种设备安全监察条例》（国务院令第373号）和《特种设备质量监督与安全监察规定》（原国家质量技术监督局令第13号），制定本规程。
第二条本规程适用于《特种设备安全监察条例》调整范围内的起重机械及其安全保护装置的型式试验，具体见《起重机械型式试验目录》（附件1）。
第三条国家质量监督检验检疫总局（以下简称国家质检总局）负责组织起重机械型式试验工作；地方各级质量技术监督部门负责监督检查。
第四条起重机械产品和安全保护装置凡属下列情况之一者，应进行型式试验：（一）首台投入生产的；（二）产品停产1年后重新投产或转厂生产的；（三）主要结构、材料、关键工艺、重要机构、安全保护装置有较大改变，影响产品安全性能的；（四）国家质检总局根据有关法律、法规和安全技术规范提出型式试验要求的。
第五条型式试验以产品型号规格为基本单位进行，型式试验试验原则如下：（一）不同型号的系列产品分别进行型式试验；（二）同一型号的系列产品按照规格（主要参数系列值）从高向低覆盖；（三）超大型起重机械（即额定起重量大于320吨），逐台进行型式试验。
第六条型式试验程序如下：（一）额定起重量小于320吨（含320吨）的起重机械，型式试验程序为：申请、受理、型式试验、审定特种设备制造许可明细表；（二）额定起重量大于320吨的起重机械和安全保护装置，型式试验程序为：申请、受理、型式试验、备案、公告。
第七条制造起重机械和安全保护装置的单位，应向国家质检总局特种设备安全监察机构提出型式试验申请。
申请时按如下2种情况进行:（一）额定起重量小于320吨（含320吨）的起重机械，型式试验同制造许可一并申请，随同制造许可申请报相应许可受理机构。
（二）额定起重量大于320吨的起重机械和安全保护装置，型式试验应单独提出申请，报国家质检总局特种设备安全监察机构。
起重机械型式试验规程(试行)第一条为加强起重机械安全监察工作，规范起重机械型式试验，提高试验工作质量，根据《特种设备安全监察条例》（国务院令第373号）和《特种设备质量监督与安全监察规定》（原国家质量技术监督局令第13号），制定本规程。
第二条本规程适用于《特种设备安全监察条例》调整范围内的起重机械及其安全保护装置的型式试验，具体见《起重机械型式试验目录》（附件1）。
第三条国家质量监督检验检疫总局（以下简称国家质检总局）负责组织起重机械型式试验工作；地方各级质量技术监督部门负责监督检查。
第四条起重机械产品和安全保护装置凡属下列情况之一者，应进行型式试验：（一）首台投入生产的；（二）产品停产1年后重新投产或转厂生产的；（三）主要结构、材料、关键工艺、重要机构、安全保护装置有较大改变，影响产品安全性能的；（四）国家质检总局根据有关法律、法规和安全技术规范提出型式试验要求的。
第五条型式试验以产品型号规格为基本单位进行，型式试验试验原则如下：（一）不同型号的系列产品分别进行型式试验；（二）同一型号的系列产品按照规格（主要参数系列值）从高向低覆盖；（三）超大型起重机械（即额定起重量大于320吨），逐台进行型式试验。
第六条型式试验程序如下：（一）额定起重量小于320吨（含320吨）的起重机械，型式试验程序为：申请、受理、型式试验、审定特种设备制造许可明细表；（二）额定起重量大于320吨的起重机械和安全保护装置，型式试验程序为：申请、受理、型式试验、备案、公告。
第七条制造起重机械和安全保护装置的单位，应向国家质检总局特种设备安全监察机构提出型式试验申请。
申请时按如下2种情况进行:（一）额定起重量小于320吨（含320吨）的起重机械，型式试验同制造许可一并申请，随同制造许可申请报相应许可受理机构。
（二）额定起重量大于320吨的起重机械和安全保护装置，型式试验应单独提出申请，报国家质检总局特种设备安全监察机构。
申请时需提交如下材料：1.申请单位的法人营业执照的复印件2.《特种设备制造许可申请书》3.申请单位的质量手册（三）企业集团所属制造单位应按照下列要求申请型式试验：1.对于能依法独立承担法律责任的集团公司的子公司或生产厂，应分别单独申请型式试验；2.对于不能依法独立承担法律责任的集团公司中的分公司或生产厂，应该由集团公司申请型式试验。

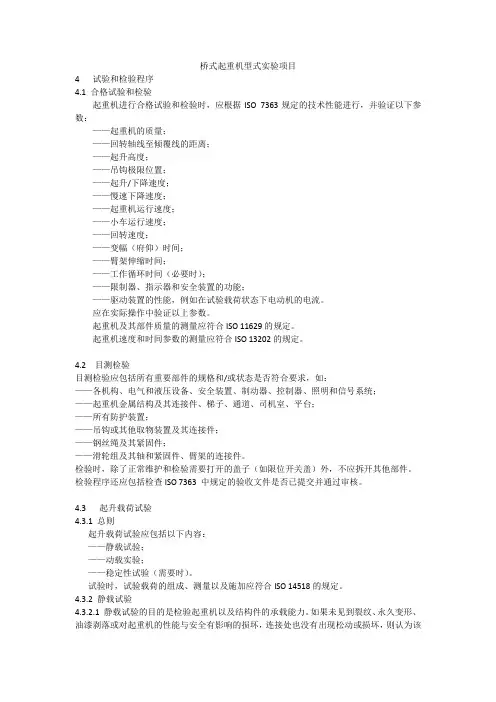

桥式起重机试验项目及其内容方法和要求E1.1试验条件除应当满足本规则第十八条外，架桥机型式试验时还应当满足以下试验条件：(1)现场试验时选择无雨、无雪的天气进行，风速不大于5.5m/s，速度测试时的风速不大于3m/s；(2)架桥机大车行走轨道的基础坚固密实，能承受架桥机的最大轮压。
E1.2绝缘试验整机装备完毕，在电源接通前，对电气设备进行绝缘试验(测量)，检查应当符合以下规定：(1)主回路、控制电路、所有电气设备的相间绝缘电阻和对地绝缘电阻不小于1MΩ，有防爆要求时不小于1.5MΩ；(2)对于绝缘起重机，应当有3道绝缘(吊钩与滑轮、起升机构与小车架、小车架与大车)，每道绝缘在常温状态(20℃至25℃，相对湿度小于或者等于85％)下用1000V兆欧表测得的电阻值，不小于1MΩ；(3)冶金起重机中的铝电解多功能机组从吊具和机头到大车至少设置2道绝缘，其绝缘总电阻必须大于1 MΩ，每个结点电阻值必须大于2 MΩ。
E1.3空载试验在空载条件下，按照产品标准和设计要求进行起升、大车行走、小车运行、吊具回转(架桥机应有支腿升降)等动作的操作，并且进行起升高度限位、下降深度限位、大小车运行机构限位试验，连锁、互锁性能试验和设计规定的各机构空载速度试验，至少重复进行3个循环。
试验结果应当符合E1.3.1至E1.3.6的要求。
E1.3.1操纵、控制、连锁、互锁、馈电情况操纵系统、控制系统、连锁、互锁装置动作可靠、准确，馈电装置工作正常。
E1.3.2限位开关起升高度限位、下降深度限位、大小车运行限位动作可靠、准确。
E1.3.3液压系统和润滑液压系统无泄漏现象,润滑系统工作正常。
E1.3.4运转情况各工作机构动作平稳、运行正常，能够实现规定的功能和动作，无异常震动、冲击、过热、噪声等现象。
E1.3.5起升高度、下降深度、吊具极限位置起升高度、下降深度、吊具极限位置及各工作位置行程在规定范围内。
E1.3.6各机构速度偏差各工作机构空载速度在设计文件规定的偏差范围内。

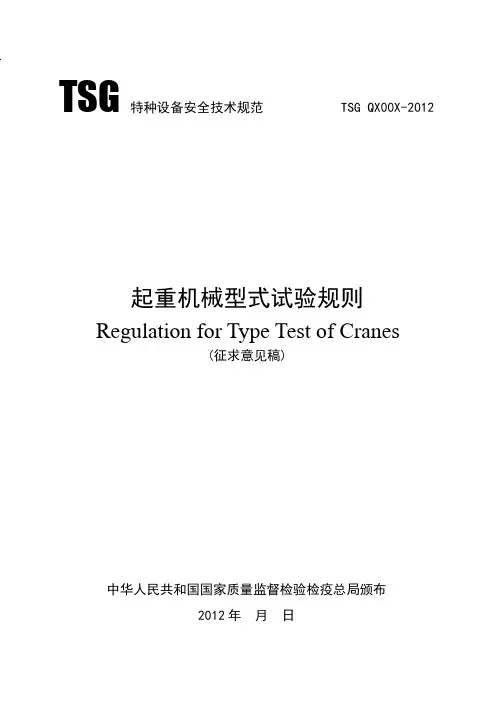

TSG特种设备安全技术规范TSG QX00X-2012起重机械型式试验规则Regulation for Type Test of Cranes(征求意见稿)中华人民共和国国家质量监督检验检疫总局颁布2012年月日目录第一章总则 (1)第二章型式实验程序和要求 (1)第三章监督管理 (5)第四章附则 (6)附件A 起重机械及其安全保护装置规格含义 (7)附件B 特种设备型式试验约请函 (8)附件C 样机设计文件审查项目和要求 (9)附件D 样机检查项目及其内容、方法和要求 (10)附件E 样机试验项目及其内容、方法和要求 (47)附件F 起重机械型式实验备忘录 (101)附件G 特种设备型式试验报告(格式) (102)附件H 特种设备型式试验证书(格式) (113)起重机械型式试验规则第一章总则第一条为了规范起重机械型式试验工作，根据《特种设备安全监察条例》、《起重机械安全监察规定》，制定本规则。
第二条本规则适用于《特种设备目录》范围内的起重机械及其安全保护装置的型式试验。
第三条实施起重机械制造单位资质许可的起重机械产品，其型式试验应当在起重机械制造单位取得相应的制造许可证后进行。
实施型式试验备案的起重机械产品，其型式试验应当在起重机械制造单位型式试验备案受理后进行。
第四条型式试验由经国家质检总局核准的起重机械型式试验机构在其核准范围内进行。
第五条起重机械及其安全保护装置凡属下列情况之一的，应当进行型式试验：(一)制造单位首次制造的或者制造单位停产四年以上恢复生产的；(二)产品型号改变的；(三)安全技术规范要求的。
注1：型号是指主要结构(特指主梁、主支撑腿、主副吊臂、标准节)形式相同，起升机构形式相同的一种机型的代号，其代号由产品品种名称、结构形式、机构形式组成，并以字母、数字或其组合表示。
第六条型式试验按照产品型号和规格(规格是指主参数)进行，不同型号的产品应当分别进行型式试验。
同一型号的产品按照规格从高向低覆盖。
TSG特种设备安全技术规范TSG QX00X-2012起重机械型式试验规则Regulation for Type Test of Cranes(征求意见稿)中华人民共和国国家质量监督检验检疫总局颁布2012年月日TSG QX00X-2011 特种设备安全技术规范2目录第一章总则 (1)第二章型式实验程序和要求 (1)第三章监督管理 (5)第四章附则 (6)附件A 起重机械及其安全保护装置规格含义 (7)附件B 特种设备型式试验约请函 (8)附件C 样机设计文件审查项目和要求 (9)附件D 样机检查项目及其内容、方法和要求 (10)附件E 样机试验项目及其内容、方法和要求 (47)附件F 起重机械型式实验备忘录 (101)附件G 特种设备型式试验报告(格式) (102)附件H 特种设备型式试验证书(格式) (113)特种设备安全技术规范 TSG QX00X-2011起重机械型式试验规则第一章总则第一条为了规范起重机械型式试验工作，根据《特种设备安全监察条例》、《起重机械安全监察规定》，制定本规则。
第二条本规则适用于《特种设备目录》范围内的起重机械及其安全保护装置的型式试验。
第三条实施起重机械制造单位资质许可的起重机械产品，其型式试验应当在起重机械制造单位取得相应的制造许可证后进行。
实施型式试验备案的起重机械产品，其型式试验应当在起重机械制造单位型式试验备案受理后进行。
第四条型式试验由经国家质检总局核准的起重机械型式试验机构在其核准范围内进行。
第五条起重机械及其安全保护装置凡属下列情况之一的，应当进行型式试验：(一)制造单位首次制造的或者制造单位停产四年以上恢复生产的；(二)产品型号改变的；(三)安全技术规范要求的。
注1：型号是指主要结构(特指主梁、主支撑腿、主副吊臂、标准节)形式相同，起升机构形式相同的一种机型的代号，其代号由产品品种名称、结构形式、机构形式组成，并以字母、数字或其组合表示。
第六条型式试验按照产品型号和规格(规格是指主参数)进行，不同型号的产品应当分别进行型式试验。
28 线路绝缘额定电压不大于500V时，电气线路对地的绝缘电阻，一般环境中≧0.8MΩ，潮湿环境中≧0.4MΩ。
查看制造厂自检记录，必要时用500V兆欧表测量绝缘电阻值。
序号项目技术要求试验方法备注29 电气设备与金属结构接地起重机上所有电气设备正常不带电的金属外壳、变压器铁芯及金属隔离层、穿线金属管槽、电缆金属护层等均应当与金属结构间有可靠的接地联接，接地电阻≦4Ω。
目测检查，查看制造厂自检记录，必要时用接地电阻测量仪测电阻值。
30 照明起重机的司机室、通道、电气室、机房应当有合适的照明，起重机上设对作业面的照明时，应当考虑防震措施。
桅杆高度超过30米高时，应当在顶部设置红色障碍灯。
固定式照明装置的电源电压不得大于220V，严禁用金属结构做照明线路的回路。
可移动式照明装置的电源电压不应超过36V，交流供电应当使用安全隔离变压器，禁止用自藕变压器直接供电。
目测检查，必要时用电气仪表测量。
31 导线和电缆导线和电缆截面积应当满足载流量、最大允许压降、电气绝缘性能及机械强度要求。
起重机上必须采用截面不小于1.5mm2的多股单芯或1.0mm2的多股多芯导线或电缆，特殊情况截面不小于0.5mm2（电子装置、伺服机构、传感元件等的内部，能确认为安全可靠连接的除外）。
检查线缆型号，必要时用卡尺测量。
32 高度限位装置起升机构应当设起升高度限位器，当吊钩装置的顶端升至上极限位置时，应当能立即停止起升运动。
起重机空载，吊钩慢慢上升碰撞限位装置时，应当停止上升运行。
33 幅度限位装置吊臂由最大幅度向最小幅度变化，至最小幅度时限位器动作，使变幅机构只能向大幅度动作。
吊臂由最小幅度向最大幅度变化，至最大幅度时限位器动作，使变幅机构只能向小幅度动作。
人为使限位开关动作，考察变幅系统可靠性；起重机动作,检查变幅系统可靠性。
桅杆起重机型式试验细则第七部分-雨正企业管理咨询网34回转限位器对于非全回转桅杆起重机，应当设置回转限位器。
起重机械型式实验规程(试行)第一条为加强起重机械安全监察工作，规起重机械型式实验，提高实验工作质量，根据《特种设备安全监察条例》（国务院令第373号）和《特种设备质量监督与安全监察规定》（原国家质量技术监督局令第13号），制定本规程。
第二条本规程适用于《特种设备安全监察条例》调整围的起重机械及其安全保护装置的型式实验，具体见《起重机械型式实验目录》（附件1）。
第三条国家质量监督检验检疫总局（以下简称国家质检总局）负责组织起重机械型式实验工作；地方各级质量技术监督部门负责监督检查。
第四条起重机械产品和安全保护装置凡属下列情况之一者，应进行型式实验：（一）首台投入生产的；（二）产品停产1年后重新投产或转厂生产的；（三）主要结构、材料、关键工艺、重要机构、安全保护装置有较大改变，影响产品安全性能的；（四）国家质检总局根据有关法律、法规和安全技术规提出型式实验要求的。
第五条型式实验以产品型号规格为基本单位进行，型式实验实验原则如下：（一）不同型号的系列产品分别进行型式实验；（二）同一型号的系列产品按照规格（主要参数系列值）从高向低覆盖；（三）超大型起重机械（即额定起重量大于320吨），逐台进行型式实验。
第六条型式实验程序如下：（一）额定起重量小于320吨（含320吨）的起重机械，型式实验程序为：申请、受理、型式实验、审定特种设备制造许可明细表；（二）额定起重量大于320吨的起重机械和安全保护装置，型式实验程序为：申请、受理、型式实验、备案、公告。
第七条制造起重机械和安全保护装置的单位，应向国家质检总局特种设备安全监察机构提出型式实验申请。
申请时按如下2种情况进行:（一）额定起重量小于320吨（含320吨）的起重机械，型式实验同制造许可一并申请，随同制造许可申请报相应许可受理机构。
（二）额定起重量大于320吨的起重机械和安全保护装置，型式实验应单独提出申请，报国家质检总局特种设备安全监察机构。
申请时需提交如下材料：1.申请单位的法人营业执照的复印件2.《特种设备制造许可申请书》3.申请单位的质量手册（三）企业集团所属制造单位应按照下列要求申请型式实验：1.对于能依法独立承担法律责任的集团公司的子公司或生产厂，应分别单独申请型式实验；2.对于不能依法独立承担法律责任的集团公司中的分公司或生产厂，应该由集团公司申请型式实验。
起重机械型式实验规程(试行)第一条为加强起重机械安全监察工作，规范起重机械型式实验，提高实验工作质量，根据《特种设备安全监察条例》（国务院令第373号）和《特种设备质量监督与安全监察规定》（原国家质量技术监督局令第13号），制定本规程。
第二条本规程适用于《特种设备安全监察条例》调整范围内的起重机械及其安全保护装置的型式实验，具体见《起重机械型式实验目录》（附件1）。
第三条国家质量监督检验检疫总局（以下简称国家质检总局）负责组织起重机械型式实验工作；地方各级质量技术监督部门负责监督检查。
第四条起重机械产品和安全保护装置凡属下列情况之一者，应进行型式实验：（一）首台投入生产的；（二）产品停产1年后重新投产或转厂生产的；（三）主要结构、材料、关键工艺、重要机构、安全保护装置有较大改变，影响产品安全性能的；（四）国家质检总局根据有关法律、法规和安全技术规范提出型式实验要求的。
第五条型式实验以产品型号规格为基本单位进行，型式实验实验原则如下：（一）不同型号的系列产品分别进行型式实验；（二）同一型号的系列产品按照规格（主要参数系列值）从高向低覆盖；（三）超大型起重机械（即额定起重量大于320吨），逐台进行型式实验。
第六条型式实验程序如下：（一）额定起重量小于320吨（含320吨）的起重机械，型式实验程序为：申请、受理、型式实验、审定特种设备制造许可明细表；（二）额定起重量大于320吨的起重机械和安全保护装置，型式实验程序为：申请、受理、型式实验、备案、公告。
第七条制造起重机械和安全保护装置的单位，应向国家质检总局特种设备安全监察机构提出型式实验申请。
申请时按如下2种情况进行:（一）额定起重量小于320吨（含320吨）的起重机械，型式实验同制造许可一并申请，随同制造许可申请报相应许可受理机构。
（二）额定起重量大于320吨的起重机械和安全保护装置，型式实验应单独提出申请，报国家质检总局特种设备安全监察机构。
申请时需提交如下材料：1.申请单位的法人营业执照的复印件2.《特种设备制造许可申请书》3.申请单位的质量手册（三）企业集团所属制造单位应按照下列要求申请型式实验：1.对于能依法独立承担法律责任的集团公司的子公司或生产厂，应分别单独申请型式实验；2.对于不能依法独立承担法律责任的集团公司中的分公司或生产厂，应该由集团公司申请型式实验。
通用桥式起重机型式试验细则（草案）
国家质量监督检验检疫总局
一、适用范围：
本细则适用于一般环境中的工作的双梁通用桥式起重机（其取物装置为吊钩、电磁或抓斗中的一种或同时用其中的二种或三种）型式试验，起重机范围为
3.2～320吨，跨度范围为10～34米，升起高度不大于32米。
二、试验依据
1、《通用桥式起重机》GB/T14405-1993
2、《起重机设计规范》GB3811
3、《起重机械安全规程》GB6067
4、《起重机械型式试验规程》
三、试验条件（环境条件、所需提供的样机机所覆盖产品的图纸等技术文件）
试验现场应符合下列条件：
1、试验现场的环境和场地应符合GB／T14405及产品使用说明书的要求，起重机的电源为三相交流，频率为50Hz，电压为380（允差为－15％～10％），试验现场的环境不得有易燃、易爆及腐蚀气体，起重机试验地点的海拔高度不超过2000m（超过1000m时应对电动机容量进行校核），环境温度应在-25℃~40℃范围内,在40℃时的相对湿度不超过50%,起重机运行轨道的安装符合GB10183的要求(受检单位应对此给与确认);测量桥梁等尺寸时,应在室内,在无日光和温差的影响下进行;
2、试验现场应具备必要的安全防护措施,不应有影响起重机试验的物品、设施,保护起重机升、运行等各种试验的能正常进行；
3、受检单位应提供全套受检样机的图样及覆盖产品的有关图纸（总图和部件图）和相关技术文件。
4、型式试验分两个阶段进行，桥架检验和安装完成后的动作试验和应力测试。
必要时在厂内制造过程中也可进行个别项目的检车试验。
四、试验的主要仪器设备：
通用桥式起重机型式试验主要的仪器设备表
五、检查项目、试验项目和技术要求及试验方法：
通用桥式起重机试验项目共9页第1页
通用桥式起重机试验项目共9页第2页。
